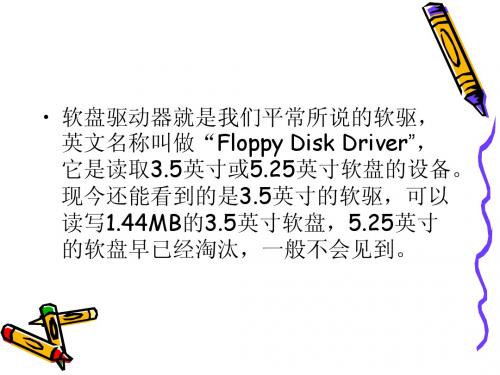

软盘驱动器

磁盘驱动器磁盘驱动器分软盘驱动器和硬盘驱动器，是目前微型计算机上配置的最重要的外存储器，特别是硬盘，具有容量大，数据存取速度快，是各种计算机安装程序、保存数据的最重要存储设备。

软盘驱动器软盘驱动器是抽取式储存装置中的一种，目前市面上流行的几种抽取式储存装置，包括磁介质的Zip,LS－120软盘,Jaz,Winchester磁盘(包括SyQuest)，和磁光介面的MO,PD等。

一般来说，这些介面可以配接大部份目前最流行的接驳口，包括并行接口，ATAPI(IDE硬盘接口)，SCSI接口，和专为笔记本电脑而设的PCMCIA卡端子。

另外，不同的储存媒介有着不同的性能和容量；一般来说，软磁盘介面的容量和速度都比较低，每储存单位的价钱则属于中游价格。

硬盘式储存媒介则是最高速的一类，其每单位的价格则不算太贵，可能是因为每个储存介面的容量大，所以除开来的储存价格都算合理。

磁光介面的储存媒体是价钱最便宜的，而且速度比软盘高，可是由于驱动器牵涉镭射光学装置，故一般都比较昂贵。

新型的软盘驱动目前微型计算机已进入千兆字节时代,而与之相配的软盘已不堪重任,进入老化时期。

近几年，新软盘技术不断出现，使软盘的容量越来越大，数据存取速度越来越高，甚至有些新软盘的容量超过了旧硬盘的软盘容量。

目前流行的大容量软盘驱动器主要有ZIP、LS120和M.O.（Magneto Optical）等。

下面分别给予介绍。

ZIP磁盘驱动器ZIP驱动器是美国IOMEGA公司研制生产的一种大容量磁盘驱动器，每张磁盘存储量100MB，适用于DOS、Windows、Mac OS、OS/2。

作为新一代可交换存储设备，ZIP适用于数据的存档、转移和共享，随着Internet的广泛应用，人们可以利用这种新存储设备方便地把网上信息拷贝下来。

它是软盘驱动器的最佳替代品，在国际市场上的占有率比其他外部存储设备如IOMEGA公司的JAZ活动硬盘驱动器、SYQUEST公司的EZFILYER驱动器和可擦写MO(磁光)驱动器而言相对较高，现已达到数百万部。

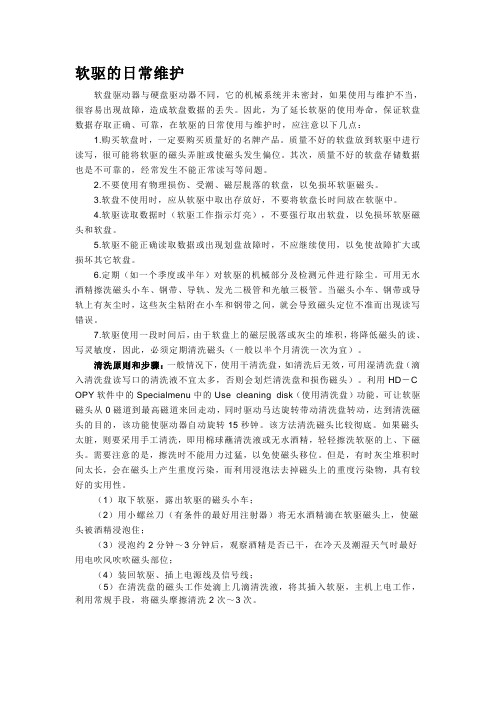

软驱的日常维护软盘驱动器与硬盘驱动器不同，它的机械系统并未密封，如果使用与维护不当，很容易出现故障，造成软盘数据的丢失。

因此，为了延长软驱的使用寿命，保证软盘数据存取正确、可靠，在软驱的日常使用与维护时，应注意以下几点：1.购买软盘时，一定要购买质量好的名牌产品。

质量不好的软盘放到软驱中进行读写，很可能将软驱的磁头弄脏或使磁头发生偏位。

其次，质量不好的软盘存储数据也是不可靠的，经常发生不能正常读写等问题。

2.不要使用有物理损伤、受潮、磁层脱落的软盘，以免损坏软驱磁头。

3.软盘不使用时，应从软驱中取出存放好，不要将软盘长时间放在软驱中。

4.软驱读取数据时（软驱工作指示灯亮），不要强行取出软盘，以免损坏软驱磁头和软盘。

5.软驱不能正确读取数据或出现划盘故障时，不应继续使用，以免使故障扩大或损坏其它软盘。

6.定期（如一个季度或半年）对软驱的机械部分及检测元件进行除尘。

可用无水酒精擦洗磁头小车、钢带、导轨、发光二极管和光敏三极管。

当磁头小车、钢带或导轨上有灰尘时，这些灰尘粘附在小车和钢带之间，就会导致磁头定位不准而出现读写错误。

7.软驱使用一段时间后，由于软盘上的磁层脱落或灰尘的堆积，将降低磁头的读、写灵敏度，因此，必须定期清洗磁头（一般以半个月清洗一次为宜）。

清洗原则和步骤：一般情况下，使用干清洗盘，如清洗后无效，可用湿清洗盘（滴入清洗盘读写口的清洗液不宜太多，否则会划烂清洗盘和损伤磁头）。

利用HD－C OPY软件中的Specialmenu中的Use cleaning disk（使用清洗盘）功能，可让软驱磁头从0磁道到最高磁道来回走动，同时驱动马达旋转带动清洗盘转动，达到清洗磁头的目的，该功能使驱动器自动旋转15秒钟。

该方法清洗磁头比较彻底。

如果磁头太脏，则要采用手工清洗，即用棉球蘸清洗液或无水酒精，轻轻擦洗软驱的上、下磁头。

需要注意的是，擦洗时不能用力过猛，以免使磁头移位。

但是，有时灰尘堆积时间太长，会在磁头上产生重度污染，而利用浸泡法去掉磁头上的重度污染物，具有较好的实用性。

21-故障处理9-软驱2．软盘和软盘驱动器常见故障处理1)软盘常见故障处理软盘在使用中极易出现故障，特别是受到剧烈振动和受强磁场干扰，或在操作中不小心触摸了软盘的读写窗口，以及受病毒干扰等，这样往往使软盘上的数据无法读出。

软盘常见的故障现象有以下两种：(1)软盘在读写操作时，出现文件丢失和扇区找不到等故障。

此时屏幕上常显示：DataerrorreadingdriveAAbort,RetryIgnore,Fail?或显示：GeneralFailureerrorreadingdriveAAbort,RetryIgnore,Fail?这表明软盘的0磁道损坏了，或者软盘受病毒侵害。

(2)软盘不能格式化。

对软盘进行格式化时屏幕显示：InvalidmediaorTrack0baddiskFormatfailure这表明软盘的0磁道损坏了。

产生软盘故障最多的原因是软盘的0磁道损坏。

0磁道损坏主要有两种情况。

一是物理损坏，即硬故障。

这时可在软盘读写窗口处见到划痕、斑驳的霉点等，这种情况一般不能修复。

另一情况是非物理损坏，即软故障。

对于有故障的软盘，一般可在Windows9x下打开“我的电脑”窗口，用右键单击软驱图标，在弹出的快捷菜单中选择“属性”，然后点击“工具”进行磁盘检查。

如果检查显示“严重损坏…”，就应放弃修复。

不然，可尝试用下面方法进行修复：①利用PCTOOLS9.0修复。

打开“DISK”菜单，选择“Format”项，将坏磁盘插入A驱，再在屏幕上选取“A:1.44M"，单击“OK”，出现一个新的配置菜单，选择“SafeFormat”选项。

格式化完成后，还可用“UNFORMAT”命令将软盘中原来的内容恢复。

②利用NORTON8.0中的Disktools修复。

在DOS下启动Disktools后，出现一个主菜单，选择菜单“ReviveaDefectiveDisk”(救活一个有缺陷的磁盘)，然后出现一个对话窗口，在其中选择坏盘所插入的驱动器和磁盘类型，然后按回车键即可修复。

软盘驱动器基本结构及工作原理一．软盘子系统及软盘结构1．软盘子系统软盘子系统由软盘、软驱和软盘控制器组成。

软盘用来存储数据；软驱用作磁盘信息的读出和写入；软盘控制器是软驱和总线之间的接口。

2．软盘1）软盘基本结构及分类软盘由盘片和保护套两部分组成。

盘片由聚酯膜作基底，表面涂一层磁性材料。

靠磁性材料被不同方向的磁化方式来存储信息。

保护套起保护磁盘表面免划伤、防污染以及防止静电作用引起的数据丢失等。

保护套与盘片间是一层柔软的衬里，衬里起清扫盘片的作用。

2）软盘数据的记录格式软盘存放数据时，需要将软盘按一定的格式划分成若干个小区域。

盘面划分成若干个同心圆，即磁道，每个磁道分割成若干扇区，每个扇区可存放一定字节的数据。

为方便存取文件必须对扇区进行编号，这编号称为软盘地址。

软盘地址由磁道号、面（头）号和扇区号三部分组成。

（1）面（磁头）号。

0面对应00 号磁头，1面对应01 号磁头。

（2）磁道号。

从软盘的最外侧00 道开始，由外向里排列，3.5 英寸高密软盘共80 个磁道。

(3)扇区号。

各个扇区的顺序号即为扇区号，尽管外磁道和内磁道的记录密度不同，但扇区数相同。

3.5 英寸高密软盘每个磁道有18 个扇区。

每个扇区512 个字节，容量为2 X 80 X 18 X 512=1474560 字节。

(4)簇。

系统将扇区分组，构成簇(Cluster) 。

文件在软盘上以簇为单位存放，不以扇区为单位存放，这样可减少FAT 的信息量。

一个簇由2n(n=0 、1 、, 、6)个扇区组成，一个簇含的扇区数与盘容量及FAT 表的格式有关，2M 以下的磁盘一个簇只有一个扇区。

一个文件至少占一个簇。

软盘扇区格式如图6-3 所示。

每条磁道由前置区、区段区及后置区三部分组成，每个扇区都有识别标志(ID) 字段、数据字段和两个间隙(GAP) 。

软盘的磁道号、磁头号、扇区号就记录在ID 字段内。

3)软盘的格式化软盘格式化是在软盘上划分记录区；写入各种标志信息和地址信息；确定数据记录在磁盘上的方式；确定每个磁盘的磁道数，每道的扇区数目以及间隙、同步字段和识别标志的字节数，这一过程称为软盘的物理格式化。
