配电线路设备编号编写规定第一章总则第一条本规定规范了10kV/配电线路设备杆编号编写原则，适用于市辖区内各供电所管理的配电线路设备。
第二条规范性引用文件闽电营销[2006]1257号福建省电力有限公司配电网规范化管理办法（修订稿）。
营配[2008]40号福建省电力有限公司关于进一步开展配电设施规范化整治工作的通知。
第二章编写规定细则第三条 10kV配电线路的命名编号（一）配电线路原则上以线路经过的道路名称或负荷区的地名作为线路名称，杆名应好记、合理。
双回路或三回路时加Ⅰ、Ⅱ、Ⅲ线；当线路回数达到六回及以上时，为便于辨认，使用大写的数字，如六、七、八线，并与变电站、开关站等站房所对应的馈线开关名称一致，用普通话发音，不得与现有的线路名称谐音或同音。
双回路线路原则上变电站Ⅰ、Ⅲ母的间隔出线为一线，Ⅱ、Ⅳ母的间隔出线为二线。
例如景美开闭所的两回进线分别命名为“10kV景美Ⅰ线、10kV景美Ⅱ线”，三回路、四回路、五回路以此类推；金纶集团的第六、七条进线分别命名为“10kV金纶六线、10kV金纶七线”，八回路、九回路等以此类推。
10kV配电线路杆号需采用双重名称进行命名，10kV配电线路双重名称是指10kV配电线路名称与杆号，通用格式为“10kV+线路名称+#+杆号”。
（二）杆号原则上以正常运行方式下，离电源点最近的第一根电杆为1号杆，以递增的方式编号。
例如“10kV华达线#5杆”。
（三）在两杆、塔间新增加杆塔，为不致于使其后的杆塔编号发生较大的改动，可在两杆、塔中小号的杆塔名后增加甲、乙、丙加以区分（限五基及以下，五基以上该段前后杆号应重新调整编写），并做适当的调整，例如在华达线#5杆与华达线#6杆之间插入三基杆塔，应分别命名为“10kV华达线#5甲杆、10kV华达线#5乙杆、10kV华达线#5丙杆”。
使有开关、刀闸、跌落保险等电气设备的杆号在字数上尽量少，原则上带设备的杆塔编号不带甲、乙、丙等。
（四）在两杆、塔间减少杆塔，则线路减少后的杆塔需重新进行命名。

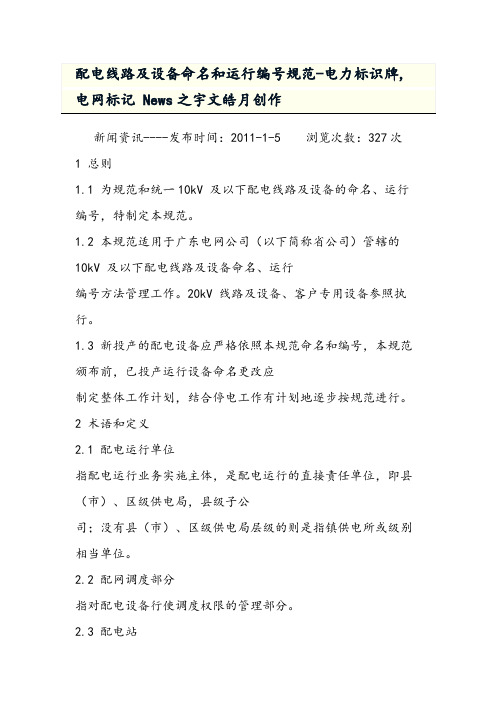

新闻资讯----发布时间：2011-1-5 浏览次数：327次1 总则1.1 为规范和统一10kV 及以下配电线路及设备的命名、运行编号，特制定本规范。
1.2 本规范适用于广东电网公司（以下简称省公司）管辖的10kV 及以下配电线路及设备命名、运行编号方法管理工作。
20kV 线路及设备、客户专用设备参照执行。
1.3 新投产的配电设备应严格依照本规范命名和编号，本规范颁布前，已投产运行设备命名更改应制定整体工作计划，结合停电工作有计划地逐步按规范进行。
2 术语和定义2.1 配电运行单位指配电运行业务实施主体，是配电运行的直接责任单位，即县（市）、区级供电局，县级子公司；没有县（市）、区级供电局层级的则是指镇供电所或级别相当单位。
2.2 配网调度部分指对配电设备行使调度权限的管理部分。
2.3 配电站在配网中，用于变换电压、集中电力、分配电力的供电设施,配电站一般是将10kV电压变换为0.38kV电压。
2.4 开关站在配网中，用于接受并分配电力的10kV供电设施，站内没有配电变压器。
2.5 箱变在配网中，用于变换电压、集中和分配电力的户外一体化封闭式供电设备，箱变一般是将10kV电压变换为0.38kV电压。
2.6 电缆分接箱完成配电系统中电缆线路的汇集和分接功能的10kV 户外专用电气连接设备，经常使用于城市环网、辐射供电系统中分配电能或向终端用户供电。
2.7 台变台架变、座地式台变等户外变压器装置。
2.8 电房配电站、开关站的俗称。
3 10kV 线路3.1 10kV 线路命名3.1.1 10kV 馈线命名：（电压等级）+（名称）+ “线”。
例：10kV 西南线3.1.2 主干线路命名：（电压等级）+（名称）+ “线”。
主干线名称与其所在馈线名称相同。
例：10kV 西南线3.1.3 分支线路命名：（主干线路）+（名称）+ “支线”。
例：10kV 西南线三水中学支线多级支线情况下，只取主干线路及当前一级支线名称。
昆明供电局配电网设备命名编号原则指导意见目次1 适用范围 (1)2 规范及引用文件 (1)3 术语定义 (1)4 线路命名 (2)4.1 线路名称结构 (2)4.2 线路命名原则 (2)5 杆（塔）命名 (3)5.1杆（塔）名称结构 (3)5.2杆（塔）命名原则 (3)6 柱上开关设备命名 (4)6.1柱上开关设备名称结构 (4)6.2柱上开关设备命名编号原则 (4)7柱上台变命名 (6)8 开关站、配电站设备命名 (7)8.1开关站、配电站设备结构 (7)8.2开关站、配电站设备命名原则 (7)9 电缆及电缆中间头命名 (7)10命名、编号 (8)10.1设备电压等级编号 (8)10.2 变压器编号 (8)10.3 母线编号 (8)10.4 站内断路器、负荷开关编号 (8)10.5 站内隔离开关编号 (8)10.6 接地开关编号 (9)昆明供电局配电网设备命名、编号原则指导意见1 适用范围本原则适用于昆明供电局系统全资、控股的直属、代管配电网设备生产管理单位对配电网设备（不包含变电站内设备）的命名、编号管理。
昆明供电局系统各单位新投产配电网设备应严格按照本原则编号，已投产运行的设备有计划地逐步将已有设备命名、编号按照本原则进行调整。
2 规范及引用文件下列文件中的条款通过本原则的引用即成为本原则的条款，其后来所有的修改内容或修订版均不适用于本标准。
《中国南方电网有限责任公司110kV及以下配电网装备技术导则》 Q/CSG 10703-2009《中国南方电网有限责任公司电力安全工作规程》 Q/CSG 510001-2015《云南电网电气一次设备调度编号原则》QG/YW207-08-2007《云南电网公司中低压配电网设备命名编号原则》 QG/YW-SC-13-2009《云南10kV及以下配电网柱上开关设备命名编号指导原则》3 术语定义3.1 配电网由6/10/20kV和380V/220V等电压等级电气设备组成。
农村10KV及以下配电网建设与改造一般技术要求及实施细则0916农村10KV及以下配电网建设与改造一般技术要求及实施细则0916一、概述农村10KV及以下配电网是指用于农村地区的电力输配电网，常规电压等级为10KV及以下。
为了提高农村电力供应质量和可靠性，需要对农村10KV及以下配电网进行建设和改造。
本文档旨在规范农村配电网建设和改造工作，确保工作的科学性和规范性。
二、建设与改造技术要求1.10KV配电网线路：线路选用硬导线导体，导线直径符合规定，线路跨越、穿越采取合理的技术措施，确保线路的安全性和可靠性。
线路的电缆和导线的绝缘层材料应符合国家标准，且绝缘电阻达到相应要求。
2.配电变压器：配电变压器应符合规定的技术指标，包括额定容量、额定电压、额定电流等。
变压器的接地和绝缘保护应符合国家电器安全标准。
3.配电开关设备：配电开关设备包括断路器、负荷开关等，应符合规定的技术指标，如额定电流、短路开断能力等。
开关设备的操作应方便、灵活，并且具有可靠的电气和机械性能。
4.配电自动化系统：配电自动化系统应采用现代化的技术手段，包括监测、控制、保护等功能。
系统应具备实时监测、远程控制、故障检测和智能化管理等特性。
5.通信设备：为了实现配电自动化系统的远程监控和控制功能，需要安装相应的通信设备。
通信设备的选型和布置应符合技术要求，确保通信的稳定性和可靠性。
三、实施细则1.建设与改造前的调查与设计：在进行配电网建设和改造之前，需要进行详细的调查和设计工作。
调查包括线路勘测、变压器容量计算、电流负荷测量等。
设计要满足电力需求、经济合理和安全可靠的要求。
2.施工工序与工艺：施工包括土建、线路、变压器、开关设备、自动化系统、通信设备等工程。
每个工序都有相应的工艺要求，施工人员要熟悉工艺要求，并按照要求进行施工。
3.施工质量控制：施工过程中应加强质量控制，包括材料质量和工程质量的控制。
材料应符合国家标准，工程细节应符合设计要求。

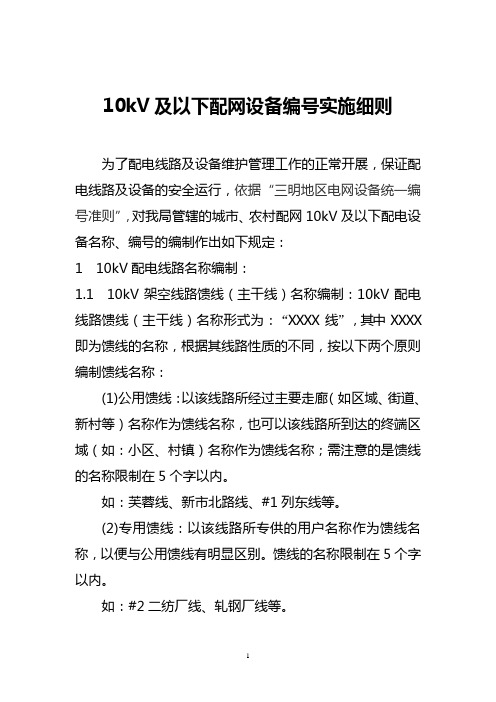

10kV及以下配网设备编号实施细则为了配电线路及设备维护管理工作的正常开展，保证配电线路及设备的安全运行，依据“三明地区电网设备统一编号准则”，对我局管辖的城市、农村配网10kV及以下配电设备名称、编号的编制作出如下规定：1 10kV配电线路名称编制：1.1 10kV架空线路馈线（主干线）名称编制：10kV配电线路馈线（主干线）名称形式为：“XXXX线”，其中XXXX 即为馈线的名称，根据其线路性质的不同，按以下两个原则编制馈线名称：(1)公用馈线：以该线路所经过主要走廊（如区域、街道、新村等）名称作为馈线名称，也可以该线路所到达的终端区域（如：小区、村镇）名称作为馈线名称；需注意的是馈线的名称限制在5个字以内。
如：芙蓉线、新市北路线、#1列东线等。
(2)专用馈线：以该线路所专供的用户名称作为馈线名称，以便与公用馈线有明显区别。
馈线的名称限制在5个字以内。
如：#2二纺厂线、轧钢厂线等。
1.2 10kV配电线路支线（支干线、支线）名称编制：1.2.1 10kV配电线路支线线路名称附属于上一级线路名称，即该支线名称为：上一级线路名称+分支线搭火杆号+“支线”。
如：#1列东线976-#25支线。
1.3 10kV电缆线路名称编制：1.3.1 10kV电缆线路馈线（主干线）名称编制原则同架空线路中馈线编制原则（即1.1）；1.3.2 10kV电缆线路支线名称编制：1.3.2.1 由变电站、开闭所、电缆环网柜（开关箱、分支箱）等深入至负荷中心的电缆线路，其名称编制原则基本同架空线路中支线编制原则（即1.2.2），但名称中不称“支线”，而直接称之为“线”；1.3.2.2 变电站至变电站、开闭所至开闭所、环网柜至环网柜等之间的起联络作用的电缆线路，其名称采用电缆两侧设备名称中的一个字组合而成该电缆的名称，若两设备间有二回及以上的联络电缆，则按次序可编为“I回”、“II 回”……。
如：中旅开闭所至广场开闭所联络电缆，称为“中广线”。
10kV及以下配网设备编号实施细则10kV及以下配网设备编号实施细则为了配电线路及设备维护管理工作的正常开展，保证配电线路及设备的安全运行，依据“三明地区电网设备统一编号准则”，对我局管辖的城市、农村配网10kV及以下配电设备名称、编号的编制作出如下规定：1 10kV配电线路名称编制：1.1 10kV架空线路馈线（主干线）名称编制：10kV配电线路馈线（主干线）名称形式为：“XXXX线”，其中XXXX即为馈线的名称，根据其线路性质的不同，按以下两个原则编制馈线名称：(1)公用馈线：以该线路所经过主要走廊（如区域、街道、新村等）名称作为馈线名称，也可以该线路所到达的终端区域（如：小区、村镇）名称作为馈线名称；需注意的是馈线的名称限制在5个字以内。
如：芙蓉线、新市北路线、#1列东线等。
(2)专用馈线：以该线路所专供的用户名称作为馈线名称，以便与公用馈线有明显区别。
馈线的名称限制在5个字以内。
如：#2二纺厂线、轧钢厂线等。
1.2 10kV配电线路支线（支干线、支线）名称编制：1.2.1 10kV配电线路支线线路名称附属于上一级线路名称，即该支线名称为：上一级线路名称+分支线搭火杆号+“支线”。
如：#1列东线976-#25支线。
1.3 10kV电缆线路名称编制：1.3.1 10kV电缆线路馈线（主干线）名称编制原则同架空线路中馈线编制原则（即1.1）；1.3.2 10kV电缆线路支线名称编制：1.3.2.1 由变电站、开闭所、电缆环网柜（开关箱、分支箱）等深入至负荷中心的电缆线路，其名称编制原则基本同架空线路中支线编制原则（即 1.2.2），但名称中不称“支线”，而直接称之为“线”；1.3.2.2 变电站至变电站、开闭所至开闭所、环网柜至环网柜等之间的起联络作用的电缆线路，其名称采用电缆两侧设备名称中的一个字组合而成该电缆的名称，若两设备间有二回及以上的联络电缆，则按次序可编为“I回”、“II 回”……。
北京电网10kV及以下配网设备调度编号原则(试行)北京地区10kV及以下配网设备调度编号原则（试行）第一章总则第一条为规范北京地区10kV及以下配网设备的调度编号，强化运行管理，特制定本原则。
第二条本原则适用于北京地区10kV、6kV、0.4kV配网设备。
第三条配网设备不能同期全部投产的，在设备编号时，设计部门应按终期设计规模进行编号。
第四条北京地区配网内开闭站、小区配电室、箱变、开闭器、电缆分界室、电缆分支箱及其线路的命名以名称不重复（并与主网站名、路名不重复），形音不近似，不违反公序良俗为基本原则。
第五条北京地区配网内设备应严格依据本原则进行调度编号，6kV及以上配网设备调度编号以调度部门批准书、协议书或书面通知为准，0.4kV 配网设备调度编号由运行部门依据本原则确定，遇特殊情况应与调度通信中心协商确定，不得随意创新设备编号。
第二章开闭站、小区配电室、箱变的命名第六条开闭站一般以当地地域名或当地有代表性的其它名称作为其站3.双路及以上线路供电时，以所供开闭站（配电室）201（601）开关所对应的线路作为一路、202（602）开关所对应线路作为二路…。
4.开闭站（配电室）线路命名原则同10kV电缆网命名原则。
5.同一开关接两条线路时，该开关按双重线路名命名。
例：大都一、阳光一。
第五章开闭站（配电室、箱变）母线的编号第十二条单母线分段接线形式的母线编号以母联开关为基准，面向母联开关，左侧为小位号母线，右侧为大位号母线，从左向右顺序编号。
母线为环形接线的，原则上按顺时针方向顺序编号。
第十三条单母线统一编号为3＃母线。
两分段母线左侧编号为4＃母线，右侧为5＃母线。
三分段母线从左向右依次编号为3＃、4＃、5＃母线。
四分段母线及以上从左向右依次编号为3＃、4＃、5＃、6＃…母线。
第六章开闭站（配电室、箱变）开关调度编号原则第十四条调度号的第一位数字表示电压等级。
“2” 表示10kV，“6” 表示6kV，“4” 表示0.4kV。
北京地区10kV及以下配网设备调度编号原则地区10kV及以下配网设备调度编号原则（试行）第一章总则第一条为规地区10kV及以下配网设备的调度编号，强化运行管理，特制定本原则。
第二条本原则适用于地区10kV、6kV、0.4kV配网设备。
第三条配网设备不能同期全部投产的，在设备编号时，设计部门应按终期设计规模进行编号。
第四条地区配网开闭站、小区配电室、箱变、开闭器、电缆分界室、电缆分支箱及其线路的命名以名称不重复（并与主名、路名不重复），形音不近似，不违反公序良俗为基本原则。
第五条地区配网设备应严格依据本原则进行调度编号，6kV及以上配网设备调度编号以调度部门批准书、协议书或书面通知为准，0.4kV配网设备调度编号由运行部门依据本原则确定，遇特殊情况应与调度通信中心协商确定，不得随意创新设备编号。
第二章开闭站、小区配电室、箱变的命名第六条开闭站一般以当地地域名或当地有代表性的其它名称作为其站名。
第七条小区配电室一般以P开头后缀三位数字并在P前加属地公司汉语拼音的简称。
若序号超过三位数，则升至千位（CYP1001）。
例：CYP001 CY代表P代表配电室001代表配电室序号。
第八条客户配电室一般以客户名称作为其配电室名。
第九条箱变一般以X开头后缀三位数字并在X前加属地公司汉语拼音的简称。
若序号超过三位数，则升至千位（CYX1001）。
例：CYX001 CY代表X 代表箱变001代表箱变序号。
第三章站配电变压器的编号第十条变压器位号应与母线编号相对应，小位号主变对应小位号母线…。
第四章配电线路的命名第十一条10kV及以下线路命名原则：1.架空线路（含混网）以供电主要区域命名。
例：朝北。
2.电缆网路名以供电第一户名称命名，若第一户为开闭站，则以开闭站名命名。
例：乡工业园一。
若第一户为配电室，则以配电室名命名。
例：CYP001一。
3.双路及以上线路供电时，以所供开闭站（配电室）201（601）开关所对应的线路作为一路、202（602）开关所对应线路作为二路…。
北京地区10kV及以下配网设备调度编号原则（试行）第一章总则第一条为规范北京地区10kV及以下配网设备的调度编号，强化运行管理，特制定本原则。
第二条本原则适用于北京地区10kV、6kV、0.4kV配网设备。
第三条配网设备不能同期全部投产的，在设备编号时，设计部门应按终期设计规模进行编号。
第四条北京地区配网内开闭站、小区配电室、箱变、开闭器、电缆分界室、电缆分支箱及其线路的命名以名称不重复（并与主网站名、路名不重复），形音不近似，不违反公序良俗为基本原则。
第五条北京地区配网内设备应严格依据本原则进行调度编号，6kV及以上配网设备调度编号以调度部门批准书、协议书或书面通知为准，0.4kV 配网设备调度编号由运行部门依据本原则确定，遇特殊情况应与调度通信中心协商确定，不得随意创新设备编号。
第二章开闭站、小区配电室、箱变的命名第六条开闭站一般以当地地域名或当地有代表性的其它名称作为其站名。
第七条小区配电室一般以P开头后缀三位数字并在P前加属地公司汉语拼音的简称。
若序号超过三位数，则升至千位（CYP1001）。
例：CYP001 CY代表朝阳 P代表配电室 001代表配电室序号。
第八条客户配电室一般以客户名称作为其配电室名。
第九条箱变一般以X开头后缀三位数字并在X前加属地公司汉语拼音的简称。
若序号超过三位数，则升至千位（CYX1001）。
例：CYX001 CY代表朝阳 X代表箱变 001代表箱变序号。
第三章站内配电变压器的编号第十条变压器位号应与母线编号相对应，小位号主变对应小位号母线…。
第四章配电线路的命名第十一条10kV及以下线路命名原则：1.架空线路（含混网）以供电主要区域命名。
例：朝北。
2.电缆网路名以供电第一户名称命名，若第一户为开闭站，则以开闭站名命名。
例：乡工业园一。
若第一户为配电室，则以配电室名命名。
例：CYP001一。
3.双路及以上线路供电时，以所供开闭站（配电室）201（601）开关所对应的线路作为一路、202（602）开关所对应线路作为二路…。
