2009-2010年材料成型控制基础试题库(PLC)

plc基础测试题及答案PLC基础测试题及答案一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制单元答案：A2. PLC的主要功能是什么？A. 数据存储B. 逻辑控制C. 网络通信D. 人机交互答案：B3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D二、填空题4. PLC的编程语言主要有________、________和________。

答案：梯形图、指令表、顺序功能图5. PLC的扫描周期包括输入处理、________和输出处理三个阶段。

答案：程序执行三、简答题6. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描方式。

首先，PLC读取输入设备的状态，然后根据用户编写的程序逻辑进行处理，最后更新输出设备的状态。

这个过程是连续不断循环进行的。

7. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括但不限于：生产线的控制、机械手的协调动作、物料搬运系统、包装机械、温度控制、压力控制等。

四、计算题8. 如果一个PLC的扫描周期是10ms，程序中有100条指令，那么每条指令平均处理时间是多少？答案：每条指令平均处理时间是0.1ms。

五、判断题9. PLC的输出设备只能连接到继电器。

答案：错误。

PLC的输出设备可以连接多种类型的设备，如继电器、接触器、指示灯等。

10. PLC的输入设备只能是开关量输入。

答案：错误。

PLC的输入设备可以是开关量输入，也可以是模拟量输入。

六、论述题11. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中的重要性体现在其灵活性、可靠性和易于编程的特点。

PLC可以快速响应生产过程中的变化，实现精确控制，提高生产效率和产品质量。

同时，PLC的模块化设计使得系统扩展和维护变得简单方便。

此外，PLC的广泛应用也促进了工业自动化技术的创新和发展。

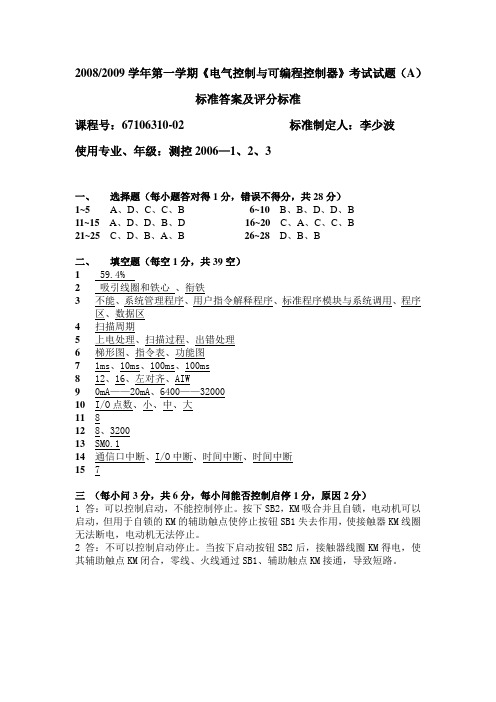

2008/2009学年第一学期《电气控制与可编程控制器》考试试题（A）标准答案及评分标准课程号：67106310-02 标准制定人：李少波使用专业、年级：测控2006—1、2、3一、选择题（每小题答对得1分，错误不得分，共28分）1~5 A、D、C、C、B 6~10B、B、D、D、B11~15A、D、D、B、D 16~20C、A、C、C、B21~25C、D、B、A、B 26~28D、B、B二、填空题（每空1分，共39空）1 59.4%2吸引线圈和铁心、衔铁3不能、系统管理程序、用户指令解释程序、标准程序模块与系统调用、程序区、数据区4扫描周期5上电处理、扫描过程、出错处理6梯形图、指令表、功能图71ms、10ms、100ms、100ms812、16、左对齐、AIW90mA——20mA、6400——3200010I/O点数、小、中、大118128、320013SM0.114通信口中断、I/O中断、时间中断、时间中断157三（每小问3分，共6分，每小问能否控制启停1分，原因2分）1 答：可以控制启动，不能控制停止。

按下SB2，KM吸合并且自锁，电动机可以启动，但用于自锁的KM的辅助触点使停止按钮SB1失去作用，使接触器KM线圈无法断电，电动机无法停止。

2 答：不可以控制启动停止。

当按下启动按钮SB2后，接触器线圈KM得电，使其辅助触点KM闭合，零线、火线通过SB1、辅助触点KM接通，导致短路。

四 电路设计（第一问2分，第二问5分）1 答：合上开关S ，按下启动按钮，接触器KM 和星形连接启动接触器KM3吸合，KM3主触点将电动机接成星形，并通过KM 的主触点接到电源，电动机降压启动。

经过一段时间的延时，KM3线圈失电，KM2线圈得电，电动机主回路接成三角形接法，电动机投入正常运行。

2五 画梯形图 （4分） ( )( )I0.0M0.0I0.1Q0.0Q0.0I0.2I0.3M0.1M0.1六由梯形图写指令表（每小问3分，共6分）1LD I0.0O I0.1LD I0.2A I0.3LDN I0.4A I0.5OLDALDO I0.6= Q0.02LD I0.0LPSLD I0.1O I0.2ALD= Q0.0LPPA I0.3AN I0.4= Q0.1七综合设计（画出I/0分配4分，画出梯形图6分）1 I/O口分配2 梯形图I0.0T38Q0.0T37M0.0Q0.1( ) Q0.1I0.1M0.0。

填空题1、热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。

2、接触器按其线圈通过电流的种类，可分为接触器和接触器。

3 、PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三个阶段。

4、时间继电器的延时类型有和两大类。

5、要实现电动机的多地控制，应把所有的启动按钮连接，所有的停止按钮连接。

6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。

7、电气系统图一般有3 种：、电气元件布置图和。

8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。

9、热继电器在使用时，其热元件应串接在 _______中，触点应接在________中。

10、在编程中PLC 的软继电器的常开触点或常闭触点可以次引用。

11 、触点系统包括和，其中辅助触点有触点和触点。

12、低压电器常用的灭弧方法有、和。

13 、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是 .14、电气控制图一般有三种：图、图和图。

15、电气原理图一般分为和两部分。

16、控制电路的保护环节有保护、保护及保护。

其中接触器KM可以实现保护；热继电器FR 用来实现保护，熔断器FU 用来实现保护。

17、互锁可以分为互锁和互锁。

其中由接触器KM1 和 KM2 常闭触点实现的互锁称为互锁，由复合按钮SB2 和 SB3 实现的互锁称为互锁。

18 、 PLC 的软件系统包括程序和程序，其中用户程序是由编制的。

19、 PLC 的工作状态有和两种基本工作状态。

20、 PLC 的工作方式可概括为。

21、 用于并联触点块串联操作的指令是 ，用于串联触点块并联操作的指令。

22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令。

23 、 定 时 器 按 照 工 作 方 式 可 分 为。

、和25、顺序功能图的三要素是、 和。

26、步进顺控指令系统提供了 、 和 三条指令。

PLC基础知识单项选择题（50题）1.PLC是在()计算机技术基础上发展起来的.A.继电控制系统B.单片机C.电子技术D.机器人正确答案:A2.工业中控制电压一般是多少伏?A.24VB.36VC.110VD.220V正确答案:A3.工业中控制电流一般是直流还是交流?A.交流B.直流C.混合式D.交变电压正确答案:B4.下面不属于PLC输出点类型是？A.继电器B.晶闸管C.晶体管D.IC驱动正确答案:D5.PLC的输出方式为晶体管型时,它适用于哪种负载？A.感性B.交流C.直流D.交直流正确答案:C6.二进制数10011101等于十进制数的：A.92B.93C.94D.95正确答案:B7.十六进制数的E转变为十进制是多少？A.31B.32C.15D.29正确答案:C8.PLC主要的工作方式是：A.等待工作方式B.中断工作方式C.扫描工作方式D.循环扫描工作方式正确答案:D9.下列不属于PLC硬件系统的是：A.I/O口B.用户程序C.中央处理单元D.通讯接口正确答案:B10.世界上第一台PLC诞生于：A.1968年德国B.1967年日本C.1969美国D.1970年法国正确答案:C11.在下列叙述中()的说法是不正确的：A.PLC是一种工业控制计算机B.PLC程序中不可包含用高级语言写的程序C.PLC系统配置灵活D.同单片机系统相比,可靠性较差正确答案:D12.FX2N系列PLC支持哪种编程方式：A.梯形图B.继电接线图C.步进流程图D.高级语言正确答案:A13.PLC程序中,手动程序和自动程序需要:A.自锁B.互锁C.保持D.联动正确答案:B14.PLC用户数据结构不包括:A.位数B.字数据C.浮点数D.位与字的混合格式正确答案:C15.访问FX2N系列PLC的IR区,不能采用的寻址方式是:A.位寻址B.字寻址C.间接寻址D.直接寻址正确答案:C16.FX2N系列中,读取特殊扩展模块数据,应采用哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A17.FX2N系列中,写入特殊扩展模块数据,应采哪种指令：A.MOCB.SFTC.ROLD.PID正确答案:A18.FX2N系列PLC中,IDFU表示什么指令：A.MOCB.SFTC.ROLD.PID正确答案:B19.FX2N系列PLC中,DIFD表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:B20.FX2N系列PLC中,SET表示什么指令：A.下降沿B.上升沿C.输入有效D.输出有效正确答案:D21.FX2N系列中,RSET表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:C22.FX2N中,OUT表示什么指令：A.下降沿B.输出C.输入有效D.输出有效正确答案:B23.FX2N系列中,二进制加法指令应用：A.ADBB.ADDC.SUBD.MUL正确答案:B24.FX2N系列中,二进制减法指令应用：A.SBBB.ADDC.SUBD.MUL正确答案:C25.FX2N系列中,ASL指令表示：A.算术左移B.算术右移C.循环左移D.循环右移正确答案:A26.下列指令中,影响25505标志位的是：A.DADDB.ADDC.CMPD.MUL正确答案:C27.FX2N系列中,数据传送指令应用：A.MOVB.MVNC.XFERD.MOVB正确答案:A28.FX2N系列中,比较两个数值的大小什么指令？A.BCMPB.BCDC.TCMPD.CMP正确答案:D29.FX2N系列中PLC中,BCD码乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:C30.FX2N系列中,BCD码除法指令是：A.DIVB.DIVLC.DVBD.DMUL正确答案:A31.FX2N系列中,二进制乘法指令是：A.MLBB.MULLC.MULD.MOL正确答案:A32.FX2N系列中,二进制除法指令：A.DIVB.DIVLC.DVBD.DMUL正确答案:C33.FX2N系列中,位循环右移指令是：A.ASLB.SLDD.SFTR正确答案:C34.FX2N系列中,JMP n这条指令中,n的取值范围是：A.ANDWB.ORWC.XORWD.XNRW正确答案:C35.FX2N系列PLC,JMP n这条指令中,n的取值范围是：A.0—128B.1-64C.0-49D.0—255正确答案:C36.顺序控制程序段开始指令的操作码是:：A.STEPB.STEPSC.SNXTD.SNXTS正确答案:B37.一般而言,PLC的I/O点数要冗余：A.10%B.5%C.15%D.20%正确答案:A38.FX2N系列PLC普通输入点,输入响应时间大约是多少ms?A.100msB.10msC.15msD.30ms正确答案:B39.FX2N系列PLC基本单元最多可以有多少个I/O点？A.30B.40C.128D.256正确答案:B40.CPM2A系列PLC最多能扩展多少个I/O点？A.30B.60C.120D.1000正确答案:C41.CP1H系列PLC基本单元的I/O点数是多少？A.12/8B.20/10C.24/16正确答案:C42.CP1H系列PLC最多能扩展到多少个I/O点？A.120B.240C.320D.1000正确答案:C43.一般而言,FX2N系列PLC的AC输入电源电压范围是多少？A.DC24VB.86_264VACC.220_380VAXD.24VAC_220AC正确答案:B44.FX2N系列PLC的晶体管输出点接电阻性负载,其最大负载电流为多少？A.1AB.200mAC.500mAD.2A正确答案:C45.FX2N系列PLC的继电器输出点接电阻性负载其最大负载电流是多少？A.1AB.200mAC.500mAD.2A正确答案:D46.FX2N系列PLC的模拟设定电位器械精度是：A.8位B.10位C.12位D.16位正确答案:A47.FX2N系列PLC中,晶体管输出类型的PLC主机,能输出脉冲频率最大是多少？A.2KB.20KC.200KD.500K正确答案:A48.FX2N系列PLC的单相最高计数频率是：A.2KB.5KC.10KD.20K正确答案:B49.CPM2A系列PLC最多可以扩展几个I/O单元：A.2B.3C.4D.5正确答案:B50.采用FX2N系列PLC作为CPU设计控制系统,这防止电击大中型电器噪声引起误运输,务必将接地端子接地,接电阻不大于：A.100欧B.200欧C.300欧D.400欧正确答案:A。

plc考试试题及答案PLC（可编程逻辑控制器）是工业自动化领域常用的控制设备，广泛应用于生产线、机械设备等领域。

掌握PLC的知识和技能对于从事自动化控制的工程师和技术人员来说至关重要。

下面将介绍一些常见的PLC考试试题及答案，希望对大家复习和备考有所帮助。

一、选择题1. PLC的英文全称是什么？A. Programmable Logistics ControllerB. Programmable Logic ComputerC. Programmable Logic ControllerD. Programmable Language Controller答案：C. Programmable Logic Controller2. 下列哪个不是PLC的典型应用领域？A. 工业生产线控制B. 机器人控制C. 家用电器控制D. 汽车自动化控制答案：C. 家用电器控制3. PLC的工作原理是通过什么来实现的？A. 逻辑运算B. 数学运算C. 物理运算D. 化学运算答案：A. 逻辑运算二、填空题4. PLC的基本组成包括________、________、________和________。

答案：中央处理器（CPU）、内存、输入模块、输出模块5. PLC的程序是用________语言编写的。

答案：梯形图6. PLC的输入信号通常是________信号，输出信号通常是________信号。

答案：数字，模拟三、简答题7. 请简要说明PLC在工业自动化中的优势及应用。

答案：PLC具有高可靠性、易程序、对外界环境干扰能力强等优势，广泛应用于工业生产线、机械设备、自动化控制系统等领域。

通过PLC可以实现自动控制、逻辑运算、数据处理等功能，提高生产效率、降低人工成本、提高产品质量。

8. 请简要描述PLC的工作原理及基本功能。

答案：PLC的工作原理是通过输入模块获取外部信号，经过中央处理器（CPU）的处理逻辑运算后，控制输出模块输出信号，实现对系统的控制。

PLC试题一、填空题（每空1分，共20分）1．第一台可编程控制器是年产生于美国，简称。

答案：1969，PLC。

2．可编程序控制器属于控制方式，其控制功能是通过存放在存储器内的程序来实现硬件控制的。

答案：存储程序、软件化。

3．可编程序控制器是一种的电子系统，专为在下应用而设计。

答案：数字运算操作、工业环境。

4．PLC的主要特点：、、、。

答案：PLC软件简单易学、使用和维护方便、运行稳定可靠、设计施工周期短。

5．FX ON -40MR的输入点数有，输出点数有，MR指的是。

答案：24点、16点、基本单元继电器输出。

6．PLC工作方式有和两挡。

答案：RUN、STOP。

7．FX ON -40MR采用的通信电缆是。

该电缆用于和的通信。

答案：RS-422电缆、PLC、计算机。

8．PLC是一种主用于工业自动化控制的计算机，主要由、、、、等组成。

答案：CPU、存储器、I/O接口电路、外设接口、编程装置和电源。

9．PLC的存储器由、、3大部分构成，主要用于、。

答案：ROM 、RAM 、EEPROM 、存放系统程序、用户程序及工作数据。

10、在PLC输入控制系统中，各种、、等主令电器直接接到PLC输入接口电路上。

答案：按钮、行程开关、传感器。

11、PLC输入输出信号有、、三种类型。

答案：开关量、模拟量、数字量。

12、PLC的输出有三种形式：、、。

答案：继电器输出，晶闸管输出(SSR型)，晶体管输出。

13、PLC接口电路提高抗干扰能力的方法主要有：、。

答案：光电耦合器、阻容滤波电路。

FX14、-40MR 型的PLC输入电源允许范围为，由用户另外提供。

0N答案：AC85--264V，负载电源。

15、PLC采用工作方式，其工作过程是一个不断的过程。

每次扫描过程有、和3个阶段。

答案：串行、循环扫描、输入采样、程序执行、输出刷新。

16、PLC常用的编程语言有和两种。

答案：梯形图、指令语句表。

17、PLC控制系统由、、、及相连接而成。

plc试题及答案### PLC试题及答案#### 一、选择题1. PLC 的全称是什么？- A. 个人电脑- B. 可编程逻辑控制器- C. 个人学习计划- 答案：B2. PLC 编程语言中，以下哪个不是标准语言？ - A. 梯形图- B. 指令列表- C. 顺序功能图- D. 汇编语言- 答案：D3. 在 PLC 中，I/O 模块的作用是什么？- A. 存储程序- B. 输入输出控制- C. 执行算法- D. 显示信息- 答案：B#### 二、填空题1. PLC 系统由___、___和___三部分组成。

- 答案：输入模块、中央处理单元、输出模块2. PLC 的主要功能是实现___控制。

- 答案：工业自动化3. 在 PLC 编程中，___是最基本的逻辑操作。

- 答案：与（AND）、或（OR）、非（NOT）#### 三、简答题1. 简述 PLC 系统的工作原理。

- 答案：PLC 系统通过输入模块接收外部信号，中央处理单元根据预设的程序逻辑进行处理，然后输出模块根据处理结果控制外部设备。

2. PLC 与继电器控制系统相比有哪些优点？- 答案：PLC 具有更高的可靠性、灵活性和扩展性。

它可以快速编程和修改，易于实现复杂的控制逻辑，且维护成本较低。

#### 四、计算题1. 假设一个 PLC 系统有 10 个输入点和 8 个输出点，如果每个输入点和输出点的地址都是连续的，计算输入点和输出点的起始地址和结束地址。

- 答案：输入点起始地址为 I0，结束地址为 I9；输出点起始地址为 Q0，结束地址为 Q7。

#### 五、案例分析题1. 某工厂自动化生产线需要控制一个机械臂，机械臂有 3 个动作：上升、下降和旋转。

请设计一个简单的 PLC 控制程序逻辑。

- 答案：首先，定义输入信号，例如按钮 S1 控制上升，S2 控制下降，S3 控制旋转。

然后，使用 PLC 的梯形图编程，设置相应的逻辑关系，如 S1 按下时，机械臂上升；S2 按下时，机械臂下降；S3按下时，机械臂旋转。

plc控制技术考试题库及答案一、单项选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的工作原理是基于（）。

A. 顺序控制B. 循环扫描C. 事件驱动D. 时间驱动答案：B3. 在PLC中，输入继电器通常用（）表示。

A. IB. MC. TD. C答案：A4. PLC的输出继电器通常用（）表示。

A. IB. MC. QD. C答案：C5. PLC的辅助继电器通常用（）表示。

A. IB. MC. TD. C答案：B二、多项选择题1. PLC的编程语言包括（）。

A. 梯形图B. 顺序功能图C. 功能块图D. 结构化文本答案：ABCD2. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：ABC3. PLC的输出设备可以包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器答案：ABCD三、判断题1. PLC的扫描周期包括输入处理、程序执行和输出处理三个阶段。

（）答案：正确2. PLC的扫描周期是固定的，不会受到程序复杂度的影响。

（）答案：错误3. PLC的输出继电器可以同时控制多个输出设备。

（）答案：正确4. PLC的辅助继电器可以作为中间存储单元使用。

（）答案：正确5. PLC的输入/输出继电器的地址是固定的，不能更改。

（）答案：错误四、简答题1. 简述PLC的工作原理。

答：PLC的工作原理是基于循环扫描，每个扫描周期包括输入处理、程序执行和输出处理三个阶段。

在输入处理阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出处理阶段，PLC更新所有输出设备的状态。

2. 描述PLC的输入/输出继电器的作用。

答：PLC的输入继电器用于存储输入设备的状态，如按钮、传感器等；输出继电器用于控制输出设备的状态，如接触器、指示灯等。

输入/输出继电器的地址通常由PLC的硬件配置决定，但在编程时可以重新分配。

p l c考试试题题及答案(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页能够依照需求调整合适字体及大小--第 1 页/共 16 页三、简答题1、什么是低压电器常用的低压电器有哪些2、熔断器的作用是什么熔体电流如何确定3、常用的继电器有哪些类型？简述其各自在电路中的作用。

4、中间继电器与接触器有何区别？5、简述通电延时型和断电延时型时刻继电器的动作过程。

6、速度继电器的作用是什么？简述其工作原理。

7、什么是固态继电器它比传统继电器有何优点8、什么是主令电器常用的有哪些电器9、接近开关、光电开关与传统的接触式行程开关有何优缺点？10、电气操纵系统图要紧包括哪些图形？11、什么是电气原理图包括那些电路12、电气原理图的阅读方法有哪些13、什么是互锁和自锁各用在哪些场合14、电动机的启动方式有哪些？15、电气操纵线路设计的规律和原则是什么？五、设计题1、设计一个具有点动、长动和两地操纵环节的电路。

2、设计一个时刻原则的先启后停操纵环节的电路。

3、设计一个Y→△的降压启动操纵电路。

4、设计一个速度原则的能耗制动操纵电路。

5、设计一个电动机带动机械机构运动的电路。

要求如下：（1）按下连续运行按钮，机构前进，当碰到位置开关SQ1后返回，当碰到位置开关SQ2后自动停车。

（2）前进和后退的任意位置都能停车和重新启动。

（3）机构能够点动前进或后退。

（4）能够两地操纵机构连续前进或后退。

五、设计题6、设计一个两台电动机顺序启动停车的电路。

要求如下：（1）按下启动按钮，M1先启动，经10s后M2自行启动。

（2）按下停止按钮，M2先停止，经10s后M1自行停止。

7、设计一台专用机床的电气操纵线路，画出电气原理图。

动作程序：快进→工进→停留光刀（3秒钟）→快退→停止。

机床共有三台电机：主电机M1、工进电机M2、快速电机M3。

要求：（1）启动后，工步之间由行程开关转换，设限位爱护，为保证工进定位，须采取制动措施。

2010年PLC测试题电气信息工程系一、填空题（25分）1.按钮按触头形式通常分为动合按钮、动断按钮和复合按钮2.通常主令电器有控制按钮、行程开关和多路转换开关3.PLC主要有中央处理器存储器、I/O借口电路、电源四大部分4.电气系统线路图主要电气原理图、电气安装图、电气互连图5.低压电器通常是指工作在交流电压小于1200∨、直流电压小于1500V的电路中的电器6.CJ20是交流接触器、产品的型号DZ17是断路器的产品型号，RL10是熔断器产品的型号。

7.三相交流电机常用的降压启动控制电路有星形-三角形降压启动，自耦变压器降压启动，和定子串电阻降压启动，软启动延边三角形降压启动8.常闭失电延时断开时间继电器的图形符号是？9.欧姆龙C系列P型机种具有掉电保持功能的继电器有保持继电器、数据存储继电器和暂存继电器二、简答题（三十分）1、常用低压电器是如何分类的？（5分）答：按动作方式可分为：手控电器，自控电器；按用途可分为：低压控制电器、低压保护电器按种类可分为：刀开关，刀形转换开关，熔断器低压断路器，接触器继电器，主令电器2、三相交流电动机常见制动方法有哪些？特点是什么？适用范围是？（5分）答：机械制动和电气制动，机械制动是用机械装置强迫电机迅速停车；电器制动时在电机接到停车命令时同时产生一个与原来旋转方向相反的制动转矩使电动机转速下降快速停车。

又可分为反接制动不经常启动和制动的大容量电动机；能耗制动：要求制动平稳，准确启动频繁的容量较大的电动机。

3、中间继电器和接触器有何异同？（5分）中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。
