MP3解码芯片简介及其方案介绍MP3解码芯片简介及其方案介绍解码芯片，它的作用顾名思义就是将存储在介质（Flash或者硬盘）上的MP3文件解码。
它是MP3随身听工作中最重要的一环，很大程度上影响产品最终的音质表现。
MP3是一种有损压缩的格式，如果MP3随身听拥有优秀的解码芯片就能够更好地还原音频信号的质量，很大程度上弥补音频信号的损失。
将MP3解码芯片、MCU（微处理器）、接口控制芯片再加上操作控制电路集成到一起称为一个芯片方案，或者叫主芯片，我们常听到的什么PHILIPS×××芯片方案、SIGMATEL××××芯片方案，就是这个意思。
比较知名的、高档一些的芯片方案，主要有PHILIPS、SIGMATEL、TELECHIPS，其它相对来说比较低端一些的有台湾SUNPLUS（凌阳）、珠海炬力等。
以SIGMATEL STMP3410芯片为例，我们就可以了解到“主芯片”的原理和作用了：SIGMATEL STMP3410芯片原理框图由原理图理论上我们可以看出，“主芯片”是以解码DSP（数字信号处理器）为核心的，集成了各种接口控制芯片和控制电路，所以它的实际作用已经远远不止是解码芯片了，但现实中人们仍然习惯性地称它们为“解码芯片”。
下面简要介绍前三种应用较广泛的芯片方案。
1、 PHILIPS芯片方案iRiver和MPIO是MP3随身听发源地韩国的领导品牌，他们的产品无论是音质还是品质都是很有口碑的，这也成就了PHILIPS解码芯片的高端地位。
PHILIPS 的系列芯片SAA7750、SAA7751、PNX0101ET本身仅仅是解码芯片，必须搭配其他的控制芯片才能使用。
PHILIPS解码芯片本身价格就比较昂贵，再加上外围芯片整体成本就比较高了，因此采用PHILIPS解码芯片的MP3价格一般都比较昂贵。
PHILIPS SSA7750EL芯片PNX0101ET是SAA7750EL的改良型，外型体积小了，性能及功耗却有所提高。

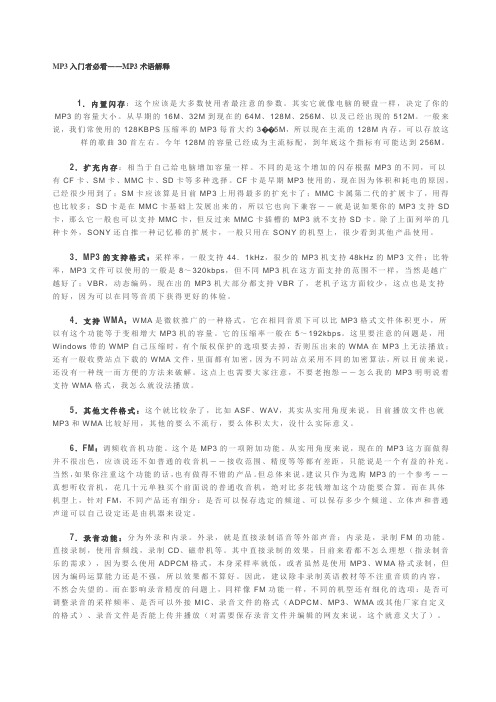

MP3入门者必看――MP3术语解释1．内置闪存：这个应该是大多数使用者最注意的参数。
其实它就像电脑的硬盘一样，决定了你的MP3的容量大小。
从早期的16M、32M到现在的64M、128M、256M、以及已经出现的512M。
一般来说，我们常使用的128KBPS压缩率的MP3每首大约3��5M，所以现在主流的128M内存，可以存放这样的歌曲30首左右。
今年128M的容量已经成为主流标配，到年底这个指标有可能达到256M。
2．扩充内存：相当于自己给电脑增加容量一样。
不同的是这个增加的闪存根据MP3的不同，可以有CF卡、SM卡、MMC卡、SD卡等多种选择。
CF卡是早期MP3使用的，现在因为体积和耗电的原因，已经很少用到了；SM卡应该算是目前MP3上用得最多的扩充卡了；MMC卡属第二代的扩展卡了，用得也比较多；SD卡是在MMC卡基础上发展出来的，所以它也向下兼容－－就是说如果你的MP3支持SD 卡，那么它一般也可以支持MMC卡，但反过来MMC卡插槽的MP3就不支持SD卡。
除了上面列举的几种卡外，SONY还自推一种记忆棒的扩展卡，一般只用在SONY的机型上，很少看到其他产品使用。
3．MP3的支持格式：采样率，一般支持44．1kHz，很少的MP3机支持48kHz的MP3文件；比特率，MP3文件可以使用的一般是8～320kbps，但不同MP3机在这方面支持的范围不一样，当然是越广越好了；VBR，动态编码，现在出的MP3机大部分都支持VBR了，老机子这方面较少，这点也是支持的好，因为可以在同等音质下获得更好的体验。
4．支持WMA：W MA是微软推广的一种格式，它在相同音质下可以比MP3格式文件体积更小，所以有这个功能等于变相增大MP3机的容量。
它的压缩率一般在5～192kbps。
这里要注意的问题是，用Windows带的W MP自己压缩时，有个版权保护的选项要去掉，否则压出来的W MA在MP3上无法播放；还有一般收费站点下载的W MA文件，里面都有加密，因为不同站点采用不同的加密算法，所以目前来说，还没有一种统一而方便的方法来破解。
![[知识]魅族飞利浦芯片PNX0102连接电脑](https://img.taocdn.com/s1/m/364da007cd7931b765ce0508763231126edb771b.png)
给初学者看的，老鸟就不用看了飞利浦主控方案的MP3罢工大多是以软件问题居多，其表现为无法开机，无法连接电脑，许多朋友这时就以为是坏了，要送修，其实不然，我们完全可以自已动手解决问题。
这里我们就以E3为例，其它的PHILIPS方案如PNX0101的升级方法是一样的1、首先我们到魅族的网站上下载E3的固件升级包，解开后里面有两个文件：e3.ebn、resource.bin ，放到桌面上备用。
还要下载一个DFU升级工具（附件中有提供下载）2、因为电脑已经找不到MP3的硬件了，所以我们要进入恢复模式。
取下E3的电池，按住EQ键，然后插入USB线。
注意E3上是没有显示的，这里电脑就会发现硬件，我们就可以松开手了。
3、在提示发现新硬件向导中，会需要一个驱动，我们就指向到DFU升级工具的目录中有一个DFU.inf的驱动（找不到的可以问我要QQ：2414814248加QQ注明：飞利浦）。
4、安装完驱动后，我们打开DFU升级工具（DFUAPP.exe），可以看到，已经找到MP3的芯片型号PNX0102了。
如果找不到的话，还要重复以上步骤。
有时试了几次都不行，那就换台电脑再试。
5、点击download一行中的“Browse”，选择刚下载的E3.ebn文件，然后打开。
会有一个警告窗口，不用管，点击是继续。
6、点击“start downloading”按钮，就开始下载程序到MP3了。
这个过程比较慢，大家不要急7、直到进度条走完，底部提示Success字样，就表时刷新完成，这时就可以拔下MP3了8、至此大功告成10之有9啦，别急，还有最后一步。
9、装上电池，再次插上MP3，我们发现电脑已经认出MP3的盘符了，MP3上久违的字符显示也出来了。
什么？！你的电脑还是找不到MP3，MP3也没显示。
那就重头再来一次吧。
有句话叫什么来着：只要有耐心，MP3也能磨成针。
呵呵呵，只要你舍得10、还记得吧，刚才从魅族的网站上下载的E3升级包中有两个文件，我们把另一个文件（resource.bin）COPY到MP3磁盘的根目录中，然后呢。
龙源期刊网

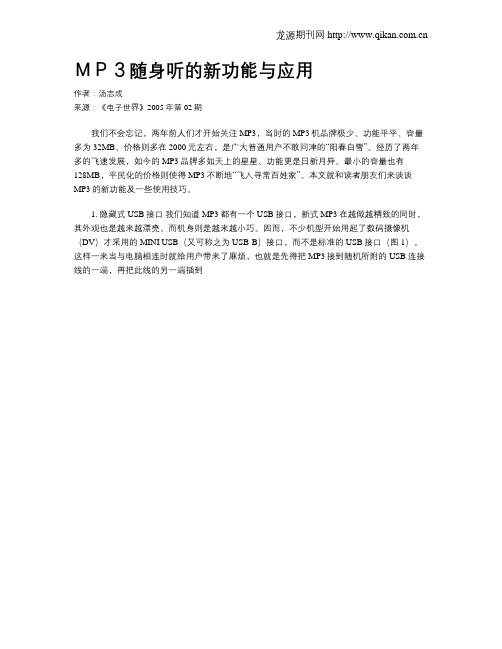

ＭＰ３随身听的新功能与应用
作者：汤志成
来源：《电子世界》2005年第02期
我们不会忘记，两年前人们才开始关注MP3，当时的MP3机品牌极少、功能平平、容量多为32MB、价格则多在2000元左右，是广大普通用户不敢问津的“阳春白雪”。
经历了两年
多的飞速发展，如今的MP3品牌多如天上的星星、功能更是日新月异、最小的容量也有
128MB，平民化的价格则使得MP3不断地“飞入寻常百姓家”。
本文就和读者朋友们来谈谈
MP3的新功能及一些使用技巧。
1. 隐藏式USB接口我们知道MP3都有一个USB接口，新式MP3在越做越精致的同时，其外观也是越来越漂亮、而机身则是越来越小巧。
因而，不少机型开始用起了数码摄像机（DV）才采用的MINI USB（又可称之为USB-B）接口，而不是标准的USB接口（图1）。
这样一来当与电脑相连时就给用户带来了麻烦，也就是先得把MP3接到随机所附的USB连接线的一端，再把此线的另一端插到。
便携式音频播放器使用手册一、产品介绍便携式音频播放器是一种小巧轻便的音乐播放设备，可随时随地享受高品质音乐的伴侣。
本手册旨在帮助用户快速了解和正确使用便携式音频播放器。
二、开箱及组装1. 打开包装盒，取出音频播放器、耳机和数据线。
2. 将耳机插入音频播放器的耳机孔中。
3. 使用数据线将音频播放器与电脑连接，以进行音乐文件的传输和充电。
三、基本操作1. 开启设备：按住电源键，直至屏幕亮起。
2. 菜单浏览：通过向上或向下滑动屏幕，选中所需菜单项。
3. 确认选择：按下播放键，确认选择的菜单项。
4. 播放音乐：在音乐菜单中选择要播放的歌曲，按下播放键即可开始播放。
5. 音量调节：通过侧边的音量按钮，上下调节音量大小。
6. 暂停/继续播放：按下播放键可实现播放和暂停功能。
7. 停止播放：长按播放键，停止当前音乐播放。
8. 返回菜单：按下返回键可返回上一级菜单，长按返回键可直接返回主菜单。
四、音乐管理1. 音乐传输：使用数据线将音频播放器与电脑连接，将下载的音乐文件拖放到指定文件夹中。
2. 创建播放列表：在音乐菜单中选择“创建播放列表”，按照提示进行操作，将喜爱的歌曲添加到播放列表中。
3. 删除音乐：在音乐菜单中选中要删除的音乐文件，长按删除键删除选中的文件。
五、附加功能1. FM收音机：在主菜单中选择“FM收音机”，按下播放键即可搜索和收听喜欢的电台。
2. 录音功能：在主菜单中选择“录音”，按下播放键开始录音，再次按下停止录音。
3. 电子书阅读：将支持的电子书格式的文件复制到设备中，即可在主菜单中的“电子书”选项中选择并阅读。
六、常见问题解答1. 如何更新音乐列表？答：连接设备与电脑，通过电脑上的音乐管理软件添加或删除音乐文件，然后断开连接，设备将自动更新音乐列表。
2. 为什么电池充满后无法开机？答：请尝试使用另一根充电线进行充电，若仍无法开机，请联系售后服务。
3. 如何添加自定义主题？答：将下载的自定义主题文件复制到设备的对应文件夹中，然后在主菜单中选择“主题”选项，找到并选择所添加的主题。
给初学者看的，老鸟就不用看了飞利浦主控方案的MP3罢工大多是以软件问题居多，其表现为无法开机，无法连接电脑，许多朋友这时就以为是坏了，要送修，其实不然，我们完全可以自已动手解决问题。
这里我们就以E3为例，其它的PHILIPS方案如PNX0101的升级方法是一样的1、首先我们到魅族的网站上下载E3的固件升级包，解开后里面有两个文件：e3.ebn、resource.bin ，放到桌面上备用。
还要下载一个DFU升级工具（附件中有提供下载）2、因为电脑已经找不到MP3的硬件了，所以我们要进入恢复模式。
取下E3的电池，按住EQ键，然后插入USB线。
注意E3上是没有显示的，这里电脑就会发现硬件，我们就可以松开手了。
3、在提示发现新硬件向导中，会需要一个驱动，我们就指向到DFU升级工具的目录中有一个DFU.inf的驱动（找不到的可以问我要QQ：2414814248加QQ注明：飞利浦）。
4、安装完驱动后，我们打开DFU升级工具（DFUAPP.exe），可以看到，已经找到MP3的芯片型号PNX0102了。
如果找不到的话，还要重复以上步骤。
有时试了几次都不行，那就换台电脑再试。
5、点击download一行中的“Browse”，选择刚下载的E3.ebn文件，然后打开。
会有一个警告窗口，不用管，点击是继续。
6、点击“start downloading”按钮，就开始下载程序到MP3了。
这个过程比较慢，大家不要急7、直到进度条走完，底部提示Success字样，就表时刷新完成，这时就可以拔下MP3了8、至此大功告成10之有9啦，别急，还有最后一步。
9、装上电池，再次插上MP3，我们发现电脑已经认出MP3的盘符了，MP3上久违的字符显示也出来了。
什么？！你的电脑还是找不到MP3，MP3也没显示。
那就重头再来一次吧。
有句话叫什么来着：只要有耐心，MP3也能磨成针。
呵呵呵，只要你舍得10、还记得吧，刚才从魅族的网站上下载的E3升级包中有两个文件，我们把另一个文件（resource.bin）COPY到MP3磁盘的根目录中，然后呢。
MP3芯片资料简介一、飞利浦系列|技术交流|资料下载|图书杂志|家电资讯2m8Q o r-l《家电维修》技术论坛a ^ A7p*T k l产地：荷兰如果一定要评出目前市场上最好的MP3解码芯片的话，那么无疑就是飞利浦芯片了。
飞利浦家族的解码芯片在业界一直以其“功能全，音质好，价格高”而著称。
飞利浦的解码芯片一般都采用的是BGA封装工艺，而国内的这方面技术相当有限，此外，由于飞利浦的解码芯片需要搭配另外的控制芯片电路协同工作，所以产品成本较高。
所以采用飞利浦解码芯片的厂商往往都定位于中高价位，如MPIO和IRIVER这两家韩国的MP3专业厂商。
这两个品牌一个最主要的共同特点就是在产品中全面采用了飞利浦的解码芯片。
因此，他们的产品拥有很高的音质和品质，成为全球MP3爱好者追逐的对象。
#x;V3g#D(y!s&[ s N|技术交流|资料下载|图书杂志|家电资讯%q2e{ L#N8t1、飞利浦SAA775X系列（SAA7750/7751/7752/7753）飞利浦SAA775x芯片是目前市场上MP3播放器解码芯片组中功能最全（支持CD直录），效果最好的解码芯片之一。
该解码芯片的音质表现为：低音下沉较深、中音表现出色、而相比之下高音则显得一般。
;}3v1T U^%t z.{ c j+Q5~因为SAA775x中内含DSP（Digital Signal Processing，数字信号处理）和32位ARM RISC处理器，所以能用超高集成度的单颗芯片，音频解码和语音编码等工作，并且可以加入SDMI（Secure Digital Music Initiative，安全式数字音乐）保护。
其中SAA7750内含DSP和32位ARM RISC处理器，信噪比为90dB。
该芯片兼容多段多档位EQ智能音效，支持以ADPCM格式保存语音记录、同步显示歌名和歌曲信息、Line-in直录，此外还支持USB 1。
1/2。
0标准，支持多重音乐格式解码。
主流MP3解码芯片详解主流MP3解码芯片详解飞利浦芯片产地：荷兰如果一定要评出目前市场上最好的MP3解码芯片的话，那么无疑就是飞利浦芯片了。
飞利浦家族的解码芯片在业界一直以其“功能全，音质好，价格高”而著称。
飞利浦的解码芯片一般都采用的是BGA封装工艺，而国内的这方面技术相当有限，此外，由于飞利浦的解码芯片需要搭配另外的控制芯片电路协同工作，所以产品成本较高。
所以采用飞利浦解码芯片的厂商往往都定位于中高价位，如MPIO和IRIVER这两家韩国的MP3专业厂商。
这两个品牌一个最主要的共同特点就是在产品中全面采用了飞利浦的解码芯片。
因此，他们的产品拥有很高的音质和品质，成为全球MP3爱好者追逐的对象。
1、飞利浦SAA775X系列（SAA7750/7751/7752/7753）飞利浦SAA775x芯片是目前市场上MP3播放器解码芯片组中功能最全（支持CD直录），效果最好的解码芯片之一。
该解码芯片的音质表现为：低音下沉较深、中音表现出色、而相比之下高音则显得一般。
因为SAA775x中内含DSP（Digital Signal Processing，数字信号处理）和32位ARM RISC处理器，所以能用超高集成度的单颗芯片，音频解码和语音编码等工作，并且可以加入SDMI（Secure Digital Music Initiative，安全式数字音乐）保护。
其中SAA7750内含DSP和32位ARM RISC处理器，信噪比为90dB。
该芯片兼容多段多档位EQ智能音效，支持以ADPCM格式保存语音记录、同步显示歌名和歌曲信息、Line-in直录，此外还支持USB 1。
1/2。
0标准，支持多重音乐格式解码。
而SAA7751仅有DSP内核和闪存，没有包含音频多媒体解编码器，只能用于本身可升级的MP3 CD 光盘播放器上。
SAA7752是一个针对价格的解决方案，只包含了DPS芯片，使用外置内存来存储数据，主要针对CD随身听。
mp3使用的主流芯片的介绍及芯片检测2008-05-09 15:26 飞利浦芯片篇解码芯片是MP3的处理核心，其主要作用就是将存储在介质上的MP3文件解码。
并还原成模拟的声音，然后通过耳机播放出来。
它是MP3工作中最重要的一环，很大程度上影响了最终的音质表现。
由于MP3是一种有损压缩的编码格式，优秀的解码芯片能够更好地还原音频信号，可以在很大程度上弥补音频信号的损失。
相反的，低端的解码芯片会令MP3的编码信息进一步损失。
随着芯片技术的发展，新一代的解码芯片已经不单单只有MP3解码功能。
而是将MP3的很多扩展功能（如Line In、USB2.0高速传输接口等）集成在芯片内部，降低了MP3外围电路的复杂性。
给MP3的小型化提供了可能，同时给MP3带来了越来越齐全的功能。
解码芯片对于MP3的重要性，相当于引擎对于汽车。
没有好的引擎，断然造不出好车。
但是有好的引擎，却不一定代表可以造出好车，还要看厂家的研发制造能力。
对于MP3来说，电路的PCB设计、焊接的工艺、线路板材料和元器件的选料都是很关键的。
各个厂家之间有着很大的区别，特別是大厂和一些杂牌厂家的区别就更大了。
因此，即便使用的是相同的芯片，不同产品之间的价格差异还是很大的。
建议大家在选购产品时除了认明芯片外，也尽量选择一些名牌大厂的产品。
目前市场上流行的MP3解码芯片有很多，但最受推崇口碑最好的还是PHILIPS芯片。
它几乎一向都出现在高端的MP3中，功能非常强大，音质相对其他方案也更加的突出。
可以这么说，PHILIPS是目前最好的MP3芯片制造商，它的MP3芯片是目前市场上音质表现最好的。
今天PHILIPS的MP3解码芯片已经发展成了一个大家族，主要有SAA775x系列和PNX010x系列，不同型号的产品，性能和功能上都存在较大差异。
PHILIPS芯片都是BGA（Ball Grid Array）封装，也就是球状引脚栅格阵列封装技术。
它是一种高密度表面装配封装技术，在封装的底部，引脚都成球状，并排列成一个矩阵。
PNX0101及其在便携式MP3播放器中的应用岑海亮 ， 黄成军（上海交通大学电子信息与电气工程学院上海 200240）摘要：目前，便携式MP3播放器的发展十分迅速。
用户对便携式MP3播放器的音质、体积、功耗等方面提出了越来越高的要求。
Philips公司推出的32位ARM+DSP双核结构的PNX0101芯片因其一流的音质表现、更小的尺寸、更小的功耗等特点成为解码芯片领域的热点。
本文介绍了PNX0101的结构和特点，分析了它具有竞争力的优异性能，并对基于PNX0101设计的便携式MP3播放器及其电源管理进行了讨论。
关键词：A RM7TDMI，SOC，PNX0101，MP3播放器中图分类号：TN409 文献标识码：APNX0101 and its application in Portable MP3 PlayerCen Hai-liang , Huang Cheng-Jun(School of Electronic, Information and Electrical Engineering, Shanghai Jiao Tong University, Shanghai, 200240) Abstract：Currently, the Portable MP3 Players are developing rapidly. Users bring up higher demands on tone quality 、size、power consumption and so on. The dual core(32 bits ARM+DSP) chip PNX0101 developed by the Philips company is very popular in the decoder field due to its top level tone quality, mini-size, lower power consumption. This paper introduces the structure and features, analyzes the competitive and outstanding performance and discusses the Portable MP3 Player based on the PNX0101 and its power management.Key words： ARM7TDMI ， SOC ， PNX0101 ，Portable MP3 Player1.前言Philips公司的PNX0101是目前集成度最高，性能最佳的一款专注于便携式数字音频产品的SOC芯片。
PNX0101芯片已经用于韩国iRiver公司的多款MP3播放器。
现在，国内OPPO、海畅等家电厂商和IT厂商也开始开发基于PNX0101的中高端便携式数字音频播放器。
PNX0101内部集成了一个ARM7TDMI内核和一个24位EPICS7B音频DSP核，同时集成了兼容USB1.1的USB2.0接口，带日历和报警功能的RTC，内部看门狗电路，功率管理，512K字节FLASH，64K字节RAM，32K字节ROM，内部DC-DC，符合6800/8080标准、内含16字节FIFO的LCD控制器，5通道10位ADC。
支持NAND FLASH、COMPACT FLASH、MMC、SMC、SRAM、ROM、SDRAM等多种外部存储设备。
PNX0101采用0.13uM 工艺，10mm×10mm大小的BGA180封装，能耗较Philips公司SAA系列芯片更低。
同时，输出功率大为提高，最高输出功率由SAA系列芯片的12mW提高到了18mW。
因此，PNX0101是目前中高端便携式数字音频播放器的最佳方案。
2.PNX0101的结构特点和性能指标PNX0101的内部功能框图如图1所示。
内部资源描述如下[3]：PNX0101内部为60MHZ ARM7TDMI 32位微处理器，约54MIPS。
固定为小模式运行，可以处理WMA、AAC、Ogg V orbis等数字音频的解码和MP3、ADPCM语音的编解码。
PNX0101内置有64K字节、 32位总线宽度的通用零等待周期SRAM和512K字节、32位总线宽度的Flash。
PNX0101内部集成了DC-DC，使用1.5V AA电池或者5V USB电源均可通过内部DC-DC生成CPU内核、模拟电路、外部GPIO所需要的电压，电压值可以通过内部寄存器进行设置。
使用1.5V电源时，转换效率非常高；使用5V USB供电时，效率相对比较低。
PNX0101的内部DC-DC设计是其他的同类芯片所没有的，可以在灵活供电的同时大大简化外围电路设计[3]。
PNX0101集成内部晶体和内部PLL，使用32.768KHz内部晶体可以提供RTC时钟频率；12MHz的内部晶体通过PLL提供系统60MHz频率。
支持正常操作模式、空闲模式、休眠模式和关断模式。
PNX0101具有可以灵活设置的中断控制器。
PNX0101的GPIO口数量最多可达88个，均可设为FIQ或IRQ中断。
中断源都可以被设置成高电平触发、低电平触发、上升沿触发、下降沿触发等四种触发方式，图1 PNX0101的内部功能框图使得指轮盘、红外接收器、键盘扫描等低速信号的处理完全可以处于背景程序中运行，不需要一直占用CPU时间进行扫描检测[1]。
PNX0101含有一个IO控制器（Input/Output configuration）。
为开发人员提供一系列配置片上单元特别是配置管脚时需要的寄存器。
控制器内的寄存器使用pclk时钟. IO控制器遵循VPB（VLSI Peripheral Bus ）协议,悬挂于VPB0总线。
通过IO控制器可以实时观测管脚状态。
同时与管脚复用器合作，IO控制器可以将每个管脚配置成以下4种操作模式中的任何一种：功能块控制（正常操作）、低电平、高电平及高阻模式。
系统最多可以定义64个功能块，每个功能块最多可以配置32个管脚，管脚状态在任何模式下都可以进行实时观测。
PNX0101内含一个专为AHB(Advanced High-performance Bus )总线上块传输设计的SDMA（SIMPLE DMA）控制器。
可以实现存储器内部、存储器到外设、外设到存储器、外设到外设的数据传输。
实现存储器内部的复制需要消耗2个AHB总线周期，存储器到外设和外设到存储器的复制都需要消耗3个AHB总线周期。
SDMA控制器的通道数可以灵活设置，最多可有15个通道，具体通道数量在硬件合成时设置。
PNX0101的SDMA控制器固定为8通道。
SDMA支持字节、半字和字传输，支持文件读取、MP3解码过程中大、小端模式转换，最多可支持30个外设的DMA传输控制。
PNX0101集成了一个符合6800/8080标准的LCD接口。
可以采取4位或者8位的并行接口模式。
内含一个管脚RS复选数据寄存器（Data Register）和指令寄存器（Instruction Register）。
包含一个16字节的FIFO，用来存储发送给外部LCD控制器的控制信息和数据信息。
LCD接口可以根据所接外设的速度要求配置PMU，以调整6800/8080总线速度。
另外，LCD接口可以自行检测外部LCD控制器的忙标志（Busy Flag）,减轻CPU负担。
PNX0101内含USB2.0接口，兼容USB1.1。
通过对内部寄存器的设置可以支持全速输出（full-speed transmitting）、全速接收（full-speed receiving）、低速输出（low-speed transmitting）、低速接收（low-speed receiving）等四种传输模式[3]。
PNX0101的USB接口支持控制传送方式、块传送方式、中断传送方式和等时传送方式，支持等时传送方式是PNX0101的USB接口的一大特点，是其他大多数CPU的内嵌USB接口所不支持的功能，此功能可以支持USB音频和实时数据传输。
另外，PNX0101支持USB海量存储以及USB 口固件升级。
PNX0101集成了MCI（MULTIMEDIA CARD INTERFACE 多媒体卡接口）。
多媒体卡系统的一根物理总线上最多可悬挂30片卡，系统内部的控制器负责给系统总线和多媒体卡总线之间提供一个通讯接口。
多媒体卡系统传输数据和命令时使用如下三个信号：CLK，每个时钟周期内，指令线和数据线上均传输一个bit，时钟频率范围为0～20MHz；CMD，双向命令传输通道；DAT，双向数据传输通道。
PNX0101集成一个I2C接口，支持主发送器(master transmitter)、主接收器(master receiver )、从发送器(slave transmitter)、从接收器(slave receiver)等四种模式。
接口与CPU通讯总线宽度为32位。
I2C接口支持正常操作模式（100kHz SCL）和快速模式(400kHz SCL)。
两根信号线SDA(serial data)和SCL(serial clock)负责在连接至I2C总线的设备间通讯任何一个设备都可以根据功能需要设置成以上所述四种模式中的任何一种。
主设备(master)启动总线数据传输并提供数据传输所需的时钟。
由主设备寻址定位的称为从设备(slave).当VPB总线频率低于24MHz时，I2C传输速度只能达到100K位/秒；当VPB总线频率达到24MHz 以上时，I2C传输速度可以达到400K位/秒。
PNX0101具有JTAG调试接口，支持所有的Multi-ICE, Trance32和Jeeni等JTAG调试开发工具，ADS与SDT2.5等开发软件。
Philips公司提供了全部内部功能模块的驱动程序或API, 用户可以根据自己的硬件设计修改BSP, 同时根据功能要求编写应用程序，使得产品可以快速上市。
3. PNX0101在便携式MP3播放器中的应用PNX0101是一款专注于便携式数字音频播放器设计的高性能芯片，通过在ARM7TDMI 内核基础上集成一系列适用于便携式数字音频播放器的外围器件，如EPICS7B音频DSP核、ADC、DC－DC、USB接口、PLL、JTAG、I2C、I2S等，尽可能减少播放器系统扩展芯片的数量，在保证一流的音质表现、低功耗的同时降低系统费用，缩短产品开发以及上市周期。
基于PNX0101和NANDFLASH设计的便携式MP3播放器框图如图2所示。
图2基于PNX0101和NANDFLASH的便携式MP3播放器框图PNX0101的外部1.5V AA电池通过DC－DC模块转换和内部寄存器的设置可以高效、稳定地提供给内核、GPIO、模拟部分电路所需要的电压；ARM内核和DSP完成系统内部的管理和计算。
