燃烧器操作规程
《燃烧器操作规程》
一、操作前准备
1. 检查燃烧器是否有损坏或松动的部件，如发现问题，应及时维修或更换。
2. 确保燃料充足，如液体燃料应按规定存放，并避免泄漏。
3. 检查燃烧器所在位置是否通风良好，并清理周围杂物。
4. 确保有足够的消防设备和急救设备在附近。
二、点火操作
1. 打开燃烧器的燃气阀门，并点燃火柴或打火机，将火焰逐渐接近燃烧器嘴。
2. 慢慢调节燃烧器的火焰大小，确保火焰均匀且稳定。
3. 在点燃燃烧器后，应及时关闭燃气阀门和点火设备，并将其妥善存放。
三、使用注意事项
1. 当燃烧器长时间使用时，应定期检查并清理积灰和污垢，并保持燃烧器通风良好。
2. 勿将易燃物品靠近燃烧器，并确保周围没有可燃物。
3. 在使用燃烧器时，勿将手部或其他物体靠近火焰，以免受热伤害。
4. 使用完毕后，应关闭燃气阀门，并等待燃烧器完全冷却后再存放。
四、紧急处理
1. 若燃烧器发生漏气或火焰异常，应立即关闭燃气阀门，并迅速将燃烧器移至通风处，并通知相关人员。
2. 在紧急情况下，应迅速使用灭火器或其它灭火设备进行扑救，并采取适当的安全措施。
五、禁止操作
1. 禁止在燃烧器周围吸烟或使用明火，以免引发事故。
2. 禁止将未经许可的物品放置在燃烧器上，以免造成火灾或爆炸。
六、其他说明
1. 如需更改燃烧器的设置或进行维修，请由专业人员进行操作。
2. 在使用燃烧器时，应遵守相关的安全操作规程。
以上便是《燃烧器操作规程》的相关内容，请遵守规定，以确保使用安全。
用户手册
17/45
•2个 N 12/10， 180 的聚脂垫片，用来吸收浇注料周长膨胀。
•V型钢棒的端部有2个塑料帽，在加热后会熔掉，使钢棒具有足够的热膨胀空间。
•因为在焊接后涂了一层沥青，所以圆周方向与浇注料的冲撞减少了。
6.3.2 –耐火浇注料土
6.3.2.1 –选择浇注料
燃烧器管道分为2个部分:
•端部, 长约1.5 m，在运行时，将深入到窑内。
这部分要受到火焰和熟料的影响。
还有二次风带来的粉尘磨损，还有含硫燃料以及熟料中的硫碱化合物融化物所造成的腐蚀。
•管道的其它部分只受二次风温度的影响，工作环境没有上述恶劣。
所以这二部分所用的浇注料不同。
经过研究耐火材料的用户和制造商，选用了LAFARGE REFRACTAIRE公司的产品。
端部使用了GIBRAM (2.95 t/m³)。
其它部分使用PHLOX 1500。
这两种混凝土的规格见附件9.1。
NOVAFLAM ® DAS ：燃烧器启动及调节建议MAIN OPERATING PRINCIPLE NOVAFLAM ® : 操作原理• 旋转可以通过径向喷头（旋转器）的相对位置轻松进行调整，保持持续的比冲（不改变空气量）。
• 比冲可以通过更改燃烧器入口的一次空气压力进行调整。
NOVAFLAM ® DAS 燃烧器的设计是消耗一次空气，根据使用燃料的类型，空气耗量在7-11%之间。
此消耗量在操作期间优化。
6.2 – NOVAFLAM ® SETTING PRINCIPLE NOVAFLAM ®DAS 设置原理Primary air adjustments 一次风流量调整The momentum (or specific impulse) is easily adjustable by modifying the primary air pressure at the burner inlet. These settings allow a short flame (high impulse) or a long flame (low impulse). The minimum adjustable pressure at burner inlet is about 100 mbar.通过改变燃烧器入口的轴向空气压力轻松调整动量（或脉冲）。
这些设置允许短火焰（高脉冲）或长火焰（低脉冲）。
燃烧器入口的最低压力大约100毫巴。
7.3 –启动之前旋转调整煤气固体燃料入口油料中心和冷空气入口径向空气入口轴向空气入口图2Checks and preset 检查和预设启动燃烧器之前，必须进行下列检查和调整：✓ 正确组装喷头，各部件之间有一个恒定的环形空间。
按如下所示检查尺寸“A ”尺寸A = 27 mm✓ 液体燃料枪的位置：- + 15 mm 与中心板比较。

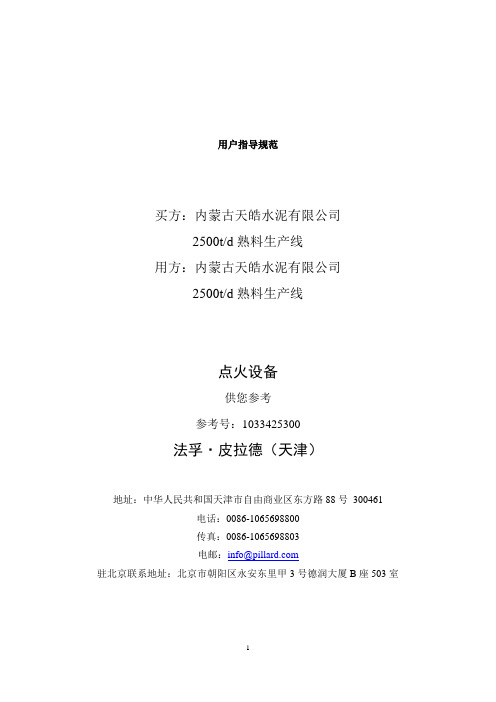

用户指导规范买方：内蒙古天皓水泥有限公司2500t/d熟料生产线用方：内蒙古天皓水泥有限公司2500t/d熟料生产线点火设备供您参考参考号：1033425300法孚·皮拉德（天津）地址：中华人民共和国天津市自由商业区东方路88号300461电话：0086-1065698800传真：0086-1065698803电邮：info@驻北京联系地址：北京市朝阳区永安东里甲3号德润大厦B座503室用户指导规范目录第1部分-基础安全知识介绍 (4)第2部分-详述 (9)2-流程图 (10)第3部分-供货范围 (10)第4部分-安装 (10)4.1-摘要 (11)4.2-准备活动 (11)4.3-安装前 (12)4.4-连接管道 (13)4.5-窑中燃烧器位置的调节 (14)4.6-电气部分 (17)4.7-窑燃烧器的耐火衬里 (18)4.8-燃烧器顶端替换 (22)4.9-全压管 (39)第5部分-启动前预检查 (40)5.1-总述 (40)5.2-安全规则 (40)5.3-柴油的分布 (41)5.4-一次风机 (41)第6部分-燃烧器启动和调节的介绍 (42)6.1-主要操作规程 (42)6.3-启动前 (45)6.4-冷启动 (46)6.5-烘窑 (46)6.6-运行中火焰的调整 (46)6.7-特殊说明 (48)第7部分-功能介绍 (49)7.1-概述 (49)7.2-回转窑控制系统（非法孚²皮拉德提供） (49)第8部分-储存/维护 (52)8.1-安全检查 (52)8.2-控制 (52)8.3-储存 (53)8.4-维修 (53)8.5-其它部分 (54)第9部分-图纸一览表 (55)第10部分-装箱文件 (56)前言本说明由本公司提供，用来指导设备的运行和维修。
说明并未涵盖设备所有可能发生的变化，也并没有指出设备运行过程中可能出现的特殊问题，如果需要特殊的说明。
可与我公司或公司的区域代表联系。
燃烧器操作规程一、概述燃烧器是工业生产中常见的设备之一，用于将燃料和空气混合并点燃，以产生热能。
为了保证燃烧过程的安全、高效进行，请按照以下操作规程进行操作。
二、工作前准备1. 确保燃烧器的周围环境干净整洁，无杂物堆放。
2. 检查燃烧器的供电是否正常，确认电气设备无故障。
3. 检查燃烧器的燃料供应管道是否畅通无阻，燃料储存量是否足够。
三、操作步骤1. 打开燃烧器控制面板，按照说明书上的要求设置好燃烧器运行参数，例如燃料流量、空气流量等。
2. 如果燃烧器具有点火装置，将点火装置设为自动模式，并进行预热。
3. 按照顺序打开燃料阀门和空气阀门，使燃料和空气开始流入燃烧器内部。
注意，先打开燃料阀门，再打开空气阀门。
4. 监测燃料和空气流入燃烧器的情况，确保流量稳定并达到运行要求。
如有异常，立即关闭阀门，检查并修复故障。
5. 预热完成的点火装置将自动进行点火，观察点火情况。
如果点火失败，请立即关闭阀门，检查点火装置并重新调整。
6. 通过观察燃烧器出口的火焰情况来判断燃烧质量。
正常情况下，火焰应该是蓝色而稳定的，如有异常，应立即关闭阀门并检查原因。
7. 在燃烧器运行期间，时刻注意火焰的稳定性和燃料供应的充足性。
如果发现火焰异常或者燃料不足，请及时采取措施解决问题。
8. 当燃烧过程结束或者需要停止燃烧器时，先关闭燃料阀门，再关闭空气阀门。
确保燃料和空气的流入被切断。
9. 关闭燃烧器控制面板，并将设备恢复到停机状态。
四、安全注意事项1. 操作过程中必须穿戴个人防护装备，包括安全帽、耐热手套、防护眼镜等。
2. 操作人员必须熟悉燃烧器的使用说明书，了解其工作原理和操作方法。
3. 严禁在燃烧器周围堆放易燃物品，确保通风良好。
4. 燃烧器操作过程中如有异常情况，应停机处理，并及时向上级报告。
5. 维修和保养燃烧器时，必须切断电源，并在操作前进行安全演练。
五、维护与保养1. 定期检查燃料供应管道和阀门，确保其无漏气现象。
燃烧器操作手册引言本燃烧器操作手册旨在为操作人员提供关于燃烧器的操作、维护和安全注意事项的详细指导。
正确的燃烧器操作对于确保燃烧器的高效工作以及预防意外事故至关重要。
本手册将介绍燃烧器的主要组成部分、操作程序、维护要点和安全措施。
操作人员应仔细阅读本手册，并按照指南执行操作。
一、燃烧器的主要组成部分1. 燃烧器壳体：燃烧器的外部部分，用于容纳燃烧器的内部组件。
2. 燃烧器头：位于燃烧器壳体的前端，包含喷嘴和点火装置。
3. 燃烧器控制装置：用于控制燃烧器的点火、燃烧稳定性和火焰温度等参数。
4. 供气系统：将燃料和空气输送至燃烧器内进行燃烧。
5. 排气系统：将燃烧产物排出燃烧器和燃烧室。
二、燃烧器的操作流程1. 准备工作在进行燃烧器操作之前，应先确保以下几项准备工作已完成：- 安全检查：检查燃烧器及周围的环境是否存在安全隐患，如泄露、堵塞、漏气等问题。
- 能源供应：检查燃料供应系统和空气供应系统的工作状态，确保正常供应。
- 仪表检查：检查燃烧器的各项仪表是否工作正常，包括温度计、压力计等。
2. 启动燃烧器按照以下步骤启动燃烧器：- 打开燃料阀门：先打开燃料供应系统的阀门，并等待燃料稳定流出。
- 打开空气阀门：逐步打开空气供应系统的阀门，确保适当的空气流量。
- 点火：使用点火装置点燃燃烧器的燃料和空气混合物，同时观察火焰的状态。
3. 调整燃烧器参数- 油气比：根据燃烧器要求，通过调节燃料和空气的比例，来控制燃烧的稳定性和火焰的温度。
- 气体调节：调节气体的压力和流量，以确保适当的燃烧。
4. 停止燃烧器按照以下步骤停止燃烧器的运行：- 关闭燃料阀门：先关闭燃料供应系统的阀门，停止燃料的供应。
- 关闭空气阀门：逐步关闭空气供应系统的阀门，停止空气的供应。
- 熄灭火焰：使用熄灭器或其他安全措施，将火焰熄灭。
三、燃烧器的维护与保养1. 清洁燃烧器定期清洁燃烧器的内外部分，以便去除积尘、油污和其他杂质，保持燃烧器的良好工作状态。
燃烧器操作说明一、 初次使用，检查程序：遵循锅炉制造商的使用说明确认系统有足够多的水，油箱满油确认燃烧系统电控柜接线正确检查燃烧器电机转向检查温度、压力等传感器设定油路排气确保无空气检查油箱、油管、油泵充满油，喷嘴选择正确检查油路是否有泄露燃烧器处于开启位置，风门处于关闭位置程控器闭合，程控器处于启动位置二、 油路系统检查断开油路卸下电磁阀和喷嘴间连接启动燃烧器检查是否安程序控制器既定程序运行1、鼓风机气动2、风门伺服电机运行到最大位置3、风压监测正常4、风门伺服电机返回到点火位置5、点火6、油电磁阀打开7、安全时间后报警重新装好连接件三、 比例调节器回油与空气流量调节卸下风门伺服电机与比例调节器上的连接，启动燃烧器，点火后手动设定燃烧器负荷在最小位置，检查燃油和风量配合效果。
顺时针转动= 增加风量逆时针转动= 降低风量注意：燃烧器启动后调节风压开关，如果设定值过高，风压开关会自动保护，设定风压保护值一定要合理。
测量点火位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节点火位置油量1、若喷油量过低，将伺服电机逐步增大到规定值2、若喷油量过高，现将最低油量限位开关调低，再逐步降低风门伺服电机，直至达到规定值。
调整过程中注意燃烧器的燃烧情况，如有必要从新调整。
调整满负荷耗油量逐步增大风门伺服电机的位置直至满负荷，调整过程中观察火焰燃烧情况，如有必要从新进行调整。
测量满负荷位置油消耗量1、通过流量表2、根据供油压力和喷嘴型号按照曲线图测算调节满负荷油流量若满负荷油量过多，减小风门伺服电机开度，直至达到规定值注意：不允许通过调节连杆降低油流量，以免影响低负荷燃烧状况。
若满负荷油量过低，首先增大限位开关的位置，然后调节伺服电机的开度，直至达到规定值，调节过程中注意观察火焰燃烧情况，如有必要从新进行调整。
风量调节风门伺服电机出厂设定值为：满负荷时全开，低负荷时全关，未达到最佳的燃烧效果，应从低负荷位置逐步调整燃油与风量的配比。
用户手册
35/44
•2个 N 12/10， 180 的聚脂垫片，用来吸收混凝土周长膨胀。
•V型钢棒的端部有2个塑料帽，在加热后会熔掉，使钢棒具有足够的热膨胀空间。
•因为在焊接后涂了一层沥青，所以圆周方向与混凝土的冲撞减少了。
8.3.2 –耐热混凝土
8.3.2.1 –选择混凝土
燃烧器管道分为2个部分:
•端部, 长约1.5 m，在运行时，将深入到窑内。
这部分要受到火焰和熟料的影响。
还有二次风带来的粉尘磨损，还有含硫燃料以及熟料中的硫碱化合物融化物所造成的腐蚀。
•管子的其它部分只受二次风温度的影响，工作环境没有上述恶劣。
所以这二部分所用的混凝土不同。
经过研究耐热材料的用户和制造商，选用了LAFARGE REFRACTAIRE公司的产品。
端部使用了GIBRAM (2.95 t/m³)。
其它部分使用PHLOX 1500。
这两种混凝土的规格见附件9.1。
