S279仓房（鄂豫界）至丹江口市土台段改扩建工程详勘钻探技术要求一、基本规定本段公路钻探应满足《公路工程地质勘察规范》要求，并补充规定如下：①各钻探机台成员包括现场技术、编录人员都应本着对该项目认真负责的态度，诚实守信的完成自已的本职工作。
②钻孔位置必须按照设计提供的孔位坐标采用全站仪或红外经纬仪测定，并钉桩。
钻机严格按桩就位，终孔后必须进行收点测量。
放点和收点测量记录必须分开手簿，记录规范，完整正确，签名完备。
钻孔孔位坐标采用收点坐标，孔口标高采用收点标高。
③放孔后的孔位不允许随便移动，确有特殊情况需要移动的必须填写变更申请表报主管技术负责人和项目部批准，否则按质量事故作返工处理。
钻孔放点测量误差应该在测量精度和钻孔容许移动误差的范围内，凡收点发现超出容许移动范围，又没有填写变更申请报批的钻孔均为废孔，必须返工。
进场施工前应认真核对孔位钉桩有无被人动过，当发现孔位钉桩遭到人为移动或被人拔走时，应及时通知测量人员重新测量放点。
测量人员重新放点应按放点要求记录测量数据，并加以说明登记，备查。
注：钻孔在设计孔位附近0.5米范围内移动的，属于正常允许范围，可不填变更申请。
溶岩区收放孔坐标误差不得超过30cm,否则按废孔处理，一律返孔重打！！④钻孔孔径：一般情况开孔最小孔径不宜小于1301nm，覆盖层和强风化层及软质、极软质岩石等终孔孔径不小于110mm，对硬质岩终孔孔径不应小于可采用91mm，特殊情况（如硬岩崩塌体）视现场条件再定；孔深超过70m的深孔可根据钻孔地层情况、工程地质和水文地质技术要求设计钻孔开孔，终孔和变径，但终孔孔径不得小于75mm。
二、钻孔深度钻孔设计深度是设计单位根据工程设计需要，结合场地地质条件的初步判断，按照公路勘察规范的基本要求拟定的。
对设计深度既要满足，也不能机械照搬。
根据工程实践和工程特点，结合本区地质条件，补充下列规定：（1）路堑和料场取土坑钻孔深度一般情况下按设计孔深控制。
勘察任务书详细勘察应按不同建筑物或建筑群提出详细的岩土工程资料和设计所需的岩土技术参数；对建筑地基应作出岩土工程分析评价，并应对基础设计、地基处理、不良地质现象的防治等具体方案作出论证。
一、基本要求1、勘察人在实施勘察前，应向发包人报送优化后的勘察服务工作大纲，勘察人并应实现发包人及其设计师提出的技术要求。
2、工程勘察布点应参考发包人提供的资料。
勘探点的数量、深度和位置可根据地质情况和现场条件依据规范进行调整，但应经发包人同意和批准。
3、勘探过程中应认真记录每日工作记录内容，保存原始记录资料与数据，以供发包人检查和分析。
4、勘察人在钻探时应谨慎从事，对地下管线和构筑物进行相应保护，遇到地下文物时应及时向发包人和文物保护部门汇报并妥善保护。
5、勘察人在进行外业勘察时，应采取有效的安全、保卫和环境保护措施，避免对原有道路、桥梁、构造物或地上附着物造成损坏或损伤。
二、适用规范、规程、标准1、工程勘察应符合国家、地方现行规范、规程、标准的规定，包括但不限于以下，有后续颁布的则应以最新版本或最新颁发者为准。
《建筑地基基础设计规范》（GB50007-2002）《建筑抗震设计规范》（GB50011-2001）《岩土工程勘察规范》（GB50021-2001）《土工实验方法标准》（GB/T50123-1999）《地基动力特性测试规范》（GB/T50269-97）《岩土工程基本术语标准》（GB/T50279-98）《土的分类标准》（GB145-90）《土工试验规程》（SL237-1999）《工程岩体试验方法标准》（GB/T50266-99）《地下工程防水技术规范》（GB50108-2001）《建筑工地地质钻探技术标准》（JGJ87-92）《建筑地基处理技术规范》（JGJ79-2002）《原状土取样技术标准》（JGJ89-92）《建筑桩基技术规范》（JGJ94-94）《建筑基坑支护技术规范》（JGJ120-99）《高层建筑箱形与筏形基础技术规范》（JGJ6-99）《高层建筑岩土工程勘察规程》（JGJ72-2004）《建筑工程勘察文件编制深度规定》（试行）2、上述规范和标准如发生不一致时，则以要求最严格的规范、规程或标准作为工作依据。
详细勘察要求地质勘察按《岩土工程勘察规范》GB50021-2009、《建筑地基基础设计规范》GB50007-2011、《建筑地基处理技术规范》JGJ79-2002 J220-2002、《建筑桩基技术规范》JGJ94-2008、《建筑抗震设计规范》GB50011-2010等规范执行。
勘察范围详总平面图，设计高程详总平面图。
一、工程概况：本工程结构设计使用年限为50年，建筑结构的安全等级为二级，地基基础设计等级为丙级。
1.2.3.4.5.6.7.8.9.若需采用采用桩基础时，应提供桩基设计所需的岩土技术参数，并确定单桩承载力；提出桩的类型、长度和施工方法等建议。
10.对可采用的地基基础设计方案进行论证分析，提出经济合理的设计方案建议；提供相应的地基承载力特征值及变形计算参数。
对不良地质现象的防治设计提出建议。
11.提供场地人工、自然边坡容许坡度的建议值，支护及挡土墙设计所需的岩土技术参数。
12.当场地地基较差时，提供地基处理的具体方法及设计和施工所需的岩土技术参数；提出基础设计方案等建议。
（提供地基处理如CFG桩等设计参数，提供桩基础如预制桩、沉管灌注桩、人工挖孔桩等设计参数）13.提供场地土的标准冻结深度及处理方法。
14.钻孔平面布置应满足下列条件：（1）钻孔布置间距15~20m。
（2）每个建、构筑物至少应有3 个钻孔, 其中一孔为控制性钻孔。
（3）控制性钻孔应不少于钻孔总数的1/3，且每种地貌单元均应有控制性钻孔。
（4）当遇特殊情况（如地貌和地层变化较大）时应增加勘探点数。
15.勘探孔深度应满足下列要求：（1）对建筑物应从基础底面起算, 对构筑物应从底板下表面起算。
（2）一般性勘探孔深度应能控制地基主要受力层，一般应＞20米，并应钻进主要受力层不少于5 米；如为岩石，应钻进岩石层不少于1米（孤石除外）；若遇软弱土层例<JGJ 12．明确设计（4）水质分析报告及侵蚀性能评价；（5）地震基本烈度，场地土类型及地震液化可能性评价；（6）地基土的物理力学性质指标（容重、承载力特征值、液限、塑限、压缩模量、变形模量、内摩擦角、内聚力、岩石抗剪强度、岩石饱和单轴抗压强度、岩石天然湿度单轴抗压强度、桩的极限侧阻力和端阻力标准值、地下水渗透系数等）；（7）混凝土或砌体与地基间的摩擦系数，挖、填方允许边坡；（8）基础结构方案，并提供相应的设计参数；（9）场地稳定性和适宜性的评价；（10）有关测试图表等。
详勘报告的要求是什么内容引言详勘报告是对某个特定地点或设施进行细致的勘察和评估后所形成的报告。
它主要用于确保项目的实施和设计过程的准确性和可行性。
本文将探讨详勘报告应包含的主要内容。
1. 项目基本情况详勘报告的第一部分应提供项目的基本情况，包括项目名称、地点、规模、预算和工期等。
此外，还应提供项目的背景信息，包括项目的目的、项目发起人、项目经理以及其他相关人员信息。
2. 勘查目的和范围在详勘报告中，明确勘查的目的和范围非常重要。
该部分应解释为何需要进行详细勘查以及勘查的具体目标。
例如，若是对于一座建筑物进行详勘，则这一部分需要明确勘查区域的位置、界限和相关设施。
3. 调查过程和方法详勘报告中需要详细说明调查的过程和使用的方法，以确保报告有准确性和可靠性的基础。
调查过程包括实地勘查、测量、实验、采样等。
方法则包括使用的设备、仪器和技术等。
4. 勘查结果及分析在这一部分中，需详细记录和分析各项调查结果，包括但不限于土地的地质和地理特征、建筑物的结构和状况、市政设施的情况等。
分析应基于所收集到的数据和信息，提供对目标地点或设施的评估和建议。
5. 风险评估与控制措施对目标地点或设施进行详细勘查后，应进行风险评估并提出相应的控制措施。
在详勘报告中，应列出主要风险点和建议的控制措施，确定哪些方面有潜在风险，并提供解决方案。
6. 技术和法律要求详勘报告中应包括与技术和法律要求相关的内容。
例如，如果所在地存在建筑规范或环境法规，这些规定应在报告中提到，并提供适当的解决方案。
7. 结论和建议在详勘报告的结尾，应给出总体结论和相关建议。
结论应是基于实际调查和分析得出的评估结果，建议可针对可能存在的问题和风险提供改进的措施。
结语详勘报告是项目实施前不可或缺的一项工作。
仔细编写详勘报告能够全面了解目标地点或设施的情况，识别潜在的风险和问题，并提供解决方案。
本文所列举的内容是详勘报告中的主要要求，但随着行业和项目特点的不同，可能会有一些变化和补充。

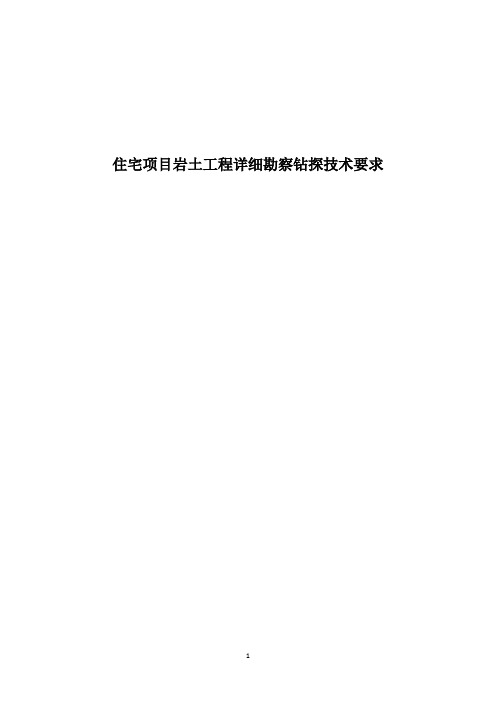

住宅项目岩土工程详细勘察钻探技术要求1．钻孔布置及钻探深度1.1本次勘察布置的勘探孔分为鉴别孔和技术孔。
1.2所有钻孔设计孔深均为53.0m，在此深度内，如果密实的卵石层揭露厚度达到10.0m或进入碎块状强风化5.0m时，可提前终孔。
1.3各孔设计钻探深度及钻孔类别详见建筑物与勘探点平面布置图。
严禁超打、少打钻孔深度，钻孔终孔后须现场负责人确认验收，检查前不得将钻杆、钻具取出。
钻探质量不合格者，须在原钻孔附近重新钻探。
2.岩芯采取及摆放2.1全部地层均为取芯钻进。
人工回填土层可采用套管护壁回转钻进，回次进尺不得大于1.0米；淤泥层采取泥浆护壁回转钻进，回次进尺不得大于2.0米。
2.2全部岩芯必须按进尺分段（1米一段）摆放整齐，按从左至右、从上到下顺序摆放，按颜色、状态或密实度及层位变化填放岩芯标签。
岩土分层量测精度为±5cm。
人工填土、砂层、卵石地层岩芯采取率不得低于65%，淤泥、粘性土地层岩芯采取率不得低于80%。
2.3请各机组人员在各地层钻探施工时必须保证规定的岩芯采取率，并做好岩芯的留存摆放工作，标注孔号和深度，以供勘察监理、技术人员进行查验和拍照工作。
3.岩、土样采取3.1在取土试样钻孔中，淤泥及粘性土层采取原状样，砂层及卵石土层采取扰动样。
3.2原状样品必须采用专用取土器分层采取。
同一层内原则上按2m间距取样，若土层厚度较大，按上、中、下部位采取原状样品。
原状土样作常规物理指标、固结、剪切试验以及土的腐蚀性分析。
同一场地每层土取样数量累计不少于9组。
3.3必须做好样品、样签的封存保管工作，防止样品、样签被雨水淋湿，样签字体应保持清晰。
送样单应按孔号、取样顺序填写清楚，土样与岩样分别填写在不同送样单上。
4.原位测试4.1在标贯动探实验孔中，粘性土、粉土、砂土层做标准贯入试验；人工填土及卵石层做重型动力触探试验。
原位测试工作自地表下1.0米开始。
4.2标准贯入试验分层测试，在同一层内原则上每隔2.0米测试一次，若土层厚度较大，可按上、中、下分段测试。
详细勘察要求地质勘察按《岩土工程勘察规范》GB50021-2009、《建筑地基基础设计规范》GB50007-2011、《建筑地基处理技术规范》JGJ79-2002 J220-2002、《建筑桩基技术规范》JGJ94-2008、《建筑抗震设计规范》GB50011-2010等规范执行。
勘察范围详总平面图，设计高程详总平面图。
一、工程概况：本工程结构设计使用年限为50年，建筑结构的安全等级为二级，地基基础设计等级为丙级。
二、详勘技术要求1.工程地质勘察应符合《岩土工程勘察规范》（GB50021-2009）、《建筑地基基础设计规范》（GB5007-2011）等国家现行有关标准规范的要求。
2.查明不良地质作用的类型、成因、分布范围、发展趋势及危害程度，并提出评价与整治所需的岩土技术参数和整治方案建议；3.查明建筑范围内岩土层的类型、深度、分布、坡度、工程特性，分析和评价地基的稳定性、均匀性和承载力；4.提供地基变形计算参数，预测构筑物和建筑物的沉降、差异沉降或整体倾斜；5.查明埋藏的河道、河浜、孤石等对工程不利的埋藏物；6.查明地下水的埋藏条件、类型、地下水位及其变化幅度和规律，补给及排泄条件，土层的渗透性以及对建筑材料（混凝土和钢材）的腐蚀性。
提出防治方案、防水设计水位和抗浮设计水位的建议；7.查明拟建场地和地基的工程地质条件对建筑物抗震的影响，划分场地土类别和场地类别，并对饱和砂土及粉土进行液化判别。
划分在地震作用下场地和地基对建筑物抗震有利、不利及危险地段；8.提供深基坑开挖稳定计算和支护设计所需的岩土技术参数，提出深基坑开挖和支护的方案建议，论证和评价基坑开挖、降水等对邻近构（建）筑物的影响；9.若需采用采用桩基础时，应提供桩基设计所需的岩土技术参数，并确定单桩承载力；提出桩的类型、长度和施工方法等建议。
10.对可采用的地基基础设计方案进行论证分析，提出经济合理的设计方案建议；提供相应的地基承载力特征值及变形计算参数。
1、执行规范、成图规格1.1、执行规范执行国家及地方的测量、物探、勘探等相关规范标准。
1.2、成图规格（1）、地形平面图为带状图，比例尺1：1000。
（2）、地形纵断面图对应平面的带状图1：1000比例尺；竖向1：100比例尺。
（3）、地下综合管线图对应地形平面图在其上绘制出所有地下管线，并在每根管道上标注以下内容：管道名称、管径(运行或设计压力)、埋深（注明管顶、管中或管底，或统一规定金属管道埋深均指管中埋深，非金属管道埋深均指管顶埋深）、管道材质。
在管线的管径变径点、阀门、分支点、交接点（主要指站）要特别注明坐标点。
如：燃气DN500(1.6MPa)/1.50m钢，给水DN300/2.0m钢，排水DN1200/3.5m混凝土。
（4）、地下设施，如电缆沟、排水箱涵、阀门井等，需标注出覆土深度、箱涵尺寸（宽度和高度）、阀门井尺寸（长宽高）等。
如：电力(0.8×0.4)/0.0m混凝土，排水(3.5×1.2)/1.0m 混凝土。
2、测量技术要求2.1测量范围管道内（高速）侧：管道中心线至高速公路现状边线。
管道外侧：管道中心线向外偏100米范围2.2 其他要求门站及高中压调压站围墙外50米范围内进行现场测绘1：1000数字化地形图（在当地已收集到的地形图基础上修测），同时应明确核实设计管道两侧各15米、门站及高中压调压站围墙外30米范围内地上建筑物及其他设施。
3、物探技术要求3.1探测范围设计管道两侧各10米、门站及高中压调压站围墙外5米范围内。
3.2地下管线及障碍物探测3.2.1技术要求1）查明天然气管线两侧10米范围内地下管线，道路路口扩大为20米。
2）查明电力管（沟），查明范围内所有电力电缆附属设置，查明高压、超高压铁塔基底的电力引线走向、电压及引线条数。
3）查明电信管线，标明管道的起始人（手）孔编号和末端人（手）孔编号，查明范围内所有电信电缆附属设置。
4）查明范围内各种给排水管道及附属设施。
岩土工程详细勘察技术要求岩土工程勘察是指对土壤和岩石等地质体进行详细的调查和研究，以获取相关工程设计需要的参数和信息，为工程施工和设计提供可靠依据。
岩土工程详细勘察技术要求包括以下几个方面：1.勘察范围和深度要求：根据实际工程需求，确定勘察范围和深度，一般包括地表土层、浅层地质、岩溶地质、深层地质等不同层次。
深层地质勘察可采取钻探、测试等手段。
2.勘察方法和工具：根据不同的勘察对象和深度，选择适合的勘察方法和工具。
常见的勘察方法包括测绘法、钻探法、试验法等，如地质勘察、地形勘察、地面水文勘察等。
3.采样和试验：根据不同的勘察要求，进行采样和试验。
采样应根据工程实际需要，按照规范要求选择采样点位、采样深度和采样方式。
试验应选择合适的试验方法和设备，包括颗粒分析、含水率试验、抗剪强度试验等。
4.勘察报告要求：勘察结束后，应编写详细的勘察报告。
报告应包括勘察的目的、范围、工程地质的描述、土层分布、地下水位、地下水化学成分等。
同时，还需要提供地质图、地质剖面图和孔隙水压力分布等重要参数。
5.工程地质图和地质剖面图要求：工程地质图应绘制勘察区域的地貌、地表土层、岩体、构造等地质要素，分析地质特征和地质工程问题。
地质剖面图应在地貌概貌的基础上选择代表性剖面进行绘制，揭示不同地质层位、土层分布和岩层结构。
6.通风、防水、排水等要求：根据实际工程需要，对岩土工程的通风、防水、排水等进行详细勘察和分析，确定是否需要采取相应的工程措施。
7.灾害性地质因素的勘察：对可能影响工程安全和稳定性的灾害性地质因素进行勘察，如地震、滑坡、泥石流、地面塌陷等，预测其发生可能性，做好相应的处理和防范。
8.生态环境影响评价：对岩土工程施工可能产生的生态环境影响进行评价，包括土地利用、水土流失、生物多样性等。
综上所述，岩土工程详细勘察技术要求涵盖了勘察范围和深度、勘察方法和工具、采样和试验、勘察报告要求、工程地质图和地质剖面图、通风、防水、排水要求、灾害性地质因素的勘察以及生态环境影响评价等内容。
一、路基详勘1、高路堤、陡坡路堤、支挡工程每个横断面上至少设1个钻孔，或每个工段应设2个钻孔，辅以触探、挖探、简便钻探等在内，每个控制横断面上应不少于3个勘探点，勘探深度对于2~4m的覆盖层，应达到基岩面，对于深厚土层应不小于路堤高度并穿过软土层或设计基底以下3m。
2、河岸防护工程勘探深度达到河床下层基岩或基底坚实地层，并应超过河床冲刷线以下3m，简易方法不能达到勘探目的的，应采取钻孔采样试验，资料要求：（1）河岸防护工程地质说明书，含论证工程布局的合理性，承重地基的稳定性，地基岩土物理力学指标及其使用条件，提供防护工程措施优选建议、地基处理方法建议。
（2）河岸防护和导流工程轴线地质纵断面图，控制横断面图，附勘探工作基础资料图表。
（3）提供地基岩土物理力学指标汇总表，附测试工作基础资料图表。
3、深路堑边坡（1）每个横断面上至少设一个钻孔，或每个工段至少设3个钻孔，辅以触探、挖探、简便钻探等在内，每个控制横断面上应不少于3个钻探点。
（2）深路堑深度达到预计滑坍面（土层、岩土界面或岩体软弱结构面）以下。
（3）顺层边坡应适当增加技术性钻孔。
（4）路段详细地质说明书：评价岩土物理力学指标及其使用条件，提供设计方案优选的建议，附地质调查测绘工作基础资料图表和土体稳定分析、岩体结构面稳定分析资料。
（5）路段工程地质平面图、控制纵横断面图，附勘探工作基础资料图表。
（6）岩土物理力学指标汇总表，附测试工作基础资料图表。
二、桥梁详勘1、工程地质钻探要求在墩台原位钻探，钻孔数量工程地质条件简单的桥位，每墩台布置不少于1个钻孔。
2、跨径大的特大桥，基础形式为群桩深基础或沉井基础，工程地质条件又比较复杂，每个墩台除配合物探和原位测试外，还应按《公路工程地质勘察规范》（JTJ064-98）图6.3.3的4.5.6适当增加钻孔，但一般应布置3个钻孔。
3、遇有不良地质与不同基础类型，为满足设计与施工要求，宜适当增加钻孔。
、沉井基础或钢围堰基础，为查明涌砂、大漂石、树干、老桥基、基岩顶面高差及倾斜方向和角度变化等，应在基础周围加密钻孔，以确定基岩顶面、沉井或围堰埋置深度、提供施工方法的建议等。
公路工程详勘钻探技术要求公路工程详勘钻探是指在公路工程建设中对地质情况进行详细勘察与钻探的工作。
它在公路工程建设中起着非常重要的作用，能够帮助工程师详细了解地下地质条件，为工程设计、施工提供准确可靠的依据。
下面将就公路工程详勘钻探的技术要求进行详细阐述。
首先，公路工程详勘钻探技术要求包括以下几个方面：1.钻探方法和设备选择：钻探方法应根据地质条件的复杂程度、勘察深度和勘察目的等因素进行选择。
常用的钻探方法有旋转式钻探、回转钻探、冲刷钻探和循环钻探等。
钻机设备的选择应根据钻探深度、土层岩性和地下水情况等因素进行选择，并要求设备运转平稳、操作简便。
2.钻孔布置与钻孔间距：钻孔布置应在工程所涉及的各类地质体的必要位置和数量上进行，并满足工程设计与施工的要求。
一般来说，钻孔数量可以通过变异系数的计算进行确定，钻孔间距应根据地质条件的复杂程度进行选择。
3.钻孔直径与深度：钻孔直径和深度的选择应根据地质勘察对象的尺寸、所需应力大小和勘察的深度要求等因素进行选择。
钻孔直径一般应略大于实际设计使用的桩径，钻孔深度一般应超过设计桩长1-2米。
4.钻探岩芯取样和岩芯分析：钻探时需要取得岩芯样品，对于重要断面、复杂地质情况及特殊地质层需要取均匀连续岩芯样品。
岩芯样品的分析应包括岩性、土壤类型、含水层分布和理化指标等内容。
5.钻孔记录与测试：在钻探过程中需要记录钻孔的地质层位、取样情况、施钻和施钻设备的参数以及地下水位等信息，并及时进行测试，如水质检测、孔隙水压力和含水层流量等。
6.钻探安全：钻探工作中要注意操作人员的安全防护。
工作人员应穿戴合适的劳动保护用品，对危险地段进行注意和保护，钻探设备的运行和操作要安全可靠。
公路工程详勘钻探的技术要求不仅仅包括以上几个方面，还需要根据实际情况进行综合考虑。
在公路工程建设中，公路工程详勘钻探的技术要求对于工程的安全性和质量起着决定性的作用，因此在施工前要认真组织，并由专业人员进行指导和监控，以确保勘察质量的可靠性。
岩土工程详勘任务书一、工程概况保定英利光伏电力开发有限公司拟在河北省唐县建设太阳能发电项目，场址位于河北省唐县马家峪村。
本项目一期装机容量20MWp，建成后并入河北电网。
拟建建（构）筑物：综合楼，框架结构，二层；配电室、SVG室，框架结构，一层；逆变器室，砌体结构，一层。
光伏支架厂区。
按《建筑工程抗震设防分类标准》（GB50223-2008）确定拟建建筑物抗震设防类别为丙类。
二、勘测任务及要求1、勘察任务详细勘察应按单体建筑物提出详细的岩土工程资料和设计、施工所需的岩土参数；对建筑地基作出岩土工程评价，并对地基类型、基础形式、地基处理、基坑支护、工程降水和不良地质作用的防治等提出建议。
主要应进行下列工作：1) 搜集附有坐标和地形的建筑总平面图，场区的地面整平标高，建筑物的性质、规模、荷载、结构特点，基础形式、埋置深度，地基允许变形等资料；2) 查明不良地质作用的类型、成因、分布范围、发展趋势和危害程度，提出整治方案的建议；3) 查明建筑范围内岩土层的类型、深度、分布、工程特性，分析和评价地基的稳定性、均匀性和承载力；4) 对需进行沉降计算的建筑物，提供地基变形计算参数，预测建筑物的变形特征；5) 查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物；6) 查明地下水的埋藏条件，提供地下水位及其变化幅度；7) 在季节性冻土地区，提供场地土的标准冻结深度；8) 判定水和土对建筑材料的腐蚀性；9) 对场地和地基的地震效应做出评价；10) 对可能采取的地基基础类型、基坑开挖与支护工程降水方案进行分析评价；11) 详细成果应满足施工图设计需要；12) 现场测绘，并提供等高线地形图；13) 查明红线内土地面积与土地挂牌面积是否相符；14) 查明周边市政道路标高、中心点坐标及道路断面；15) 查明常水位湖岸线（标高及坐标）；16) 提供周边水文条件（常年最低水位、最高水位、平均水位，50年、100年一遇水位，历史最高水位等）。
2、勘察内容1）电池板支架范围内钻孔间距100～150米，至少有1个控制性探孔（复杂场地应适当增加探点数），孔深10米；综合楼（6个钻孔，设置在建筑物角部、长边中部）、配电室、SVG室(2个钻孔，对角线设置)间距15～30米，钻孔深度15米。
每个建筑物至少有1个控制性探孔。
2）地勘单位根据总图布置勘探点交设计院审核确认后实施。
3）查明厂址区的地形地貌和地层的分布、成因、类别、时代及岩土物理力学性质，提供场地土的地基承载力、压缩模量及压缩系数、土的内摩擦角、粘土的内聚力等计算参数和桩基的极限侧阻力标准值和极限端阻力标准值。
4）查明区域地质构造，抗震设防烈度及设计基本地震加速度值。
5）判明场区内有无影响建筑场地稳定性的不良地质条件及其危害程度；对场地稳定性的影响及其发展趋势，并提出防治措施的建议。
6) 查明埋藏的河道、沟滨、墓穴、防空洞、孤石等对工程不利的埋藏物；7) 地下水埋藏情况类型和水位变化幅度及规律，分析地下水对桩基设计和施工的影响，判定地下水及地基土对建筑材料的腐蚀性，给出腐蚀性评价，提供基础抗浮水位标高。
8) 划分对地震有利、不利或危险的地段。
评价场地和地基的地震效应，对饱和砂(粉)土进行地震液化判定。
9) 持力层为倾斜地层，基岩面凹凸不平或岩土中有洞穴时，应评价基础的稳定性，并提出处理措施的建议。
10) 提出经济合理的地基基础设计方案建议，提供与设计要求相对应的地基承载力及变形计算参数，预测建筑物的变形特征，并对设计与施工应注意的问题提出建议。
11) 确定场地类别，对覆盖层或20m以内土层进行每层土剪切波速测试。
12) 查明可能对建筑物有影响的天然边坡或人工开挖边坡地段的工程地质条件，评价其稳定性，并对其处理方案进行论证。
13) 测试地基土土壤电阻率。
14) 确定场地土是否存在膨胀土和湿陷性黄土，并给出有关技术参数。
15）在季节性冻土地区，调查和提供场址区土的标准冻结深度。
16) 勘探过程中如发现特殊的地质现象应及时通知编制单位，并商讨勘探点的增减。
17) 未尽事宜请按《岩土工程勘察规范》（GB50021-2001）执行。
3、勘察要求当勘察现场地形、地势地类不适宜电池板支架基础建设，需与设计院联系变更勘察点位置，严禁私自更换点位。
勘察过程需按规范要求保存勘察记录资料；勘查过程中发现与附近位置勘察情况存在较大出入点位，可通知设计院增加1个勘探孔。
布置勘探工作时应考虑勘探对工程自然环境的影响，防止对地下管线、地下工程和自然环境的破坏，钻孔、探井和探槽完工后应妥善回填。
4、勘察现场服务内容1)配合现场的验基础验槽。
三、勘测工作技术要求地质勘察按如下目前国内现行的规范、规程（不限以下所列）的技术要求执行：(1) 平面位置图及勘察合同(2) 《岩土工程勘察规范》(GB50021-2001)2009版；(4) 《建筑地基基础设计规范》(GB5007-2011)；(5) 《建筑抗震设计规范》(GB50011-2010)(6) 《动力机器基础设计规范》(GB50040-96)；(7) 《地基动力特性测试规范》(GB50269-97)；(8) 《建筑地基处理技术规范》(JGJ79-2002)；(9) 《土工试验方法标准》(GB/T50123-1999)；(10) 《建筑工程抗震设防分类标准》(GB50223—2008)(11) 《工程地质手册》(第四版)；(12) 《建筑工程勘察文件编制深度规定》(试行)。
四、岩土工程勘察工作量布置1.本次勘察依据《岩土工程勘察规范》GB50021-2001（2009年版）和拟建场地附近已有的资料，共布置钻孔50个：控制孔约1/3，其它孔2/3，总进尺约540m。
具体工作量如下：勘察测试内容孔深数量用途及说明控制孔（取土孔）10-20m 1/3 拟建建筑物地基压缩层范围内地层控制。
一般孔（非取土孔）10-15m 2/3 查明拟建建筑物地基主要压缩层分布规律。
取原状样件80用于进行室内试验分析。
取扰动样件30取水样件 4常规试验件60 获取土的物理、力学性质指标。
直剪试验件40 获取基坑开挖支护设计参数。
颗粒分析试验试样30 粉土、饱和砂土粘粒含量分析，液化势评价。
波速试验1×20m 抗震设计时用于场地土类型判别。
标准贯入试验（N）次60 确定砂土密度、强度和变形参数。
重型动力触探（N10）m 2 评价浅埋天然地基的均匀性和承载力。
地下水质简分析试样 4 判断地下水对建筑材料的腐蚀性。
注：如遇地层变化较大或土质较软时，视具体情况对工作量现场进行适当调整。
2．取土标贯孔：从现地面下1.00m处开始取土（杂填土除外），0-5.00m取土间距为1.00m，5.00m以下取土间距为1.50m-2.00m，变层加取土；在取土深度内遇砂土时改做标准贯入试验；遇粉土加做标准贯入试验；如遇卵石、碎石须做重型动力触探。
标准贯入试验间距同取土间距一致。
3．标准贯入试验主要用于确定砂土的承载力、密实度，并用于判断地面下15-20m范围内的砂土及粉土在地震作用下是否液化。
4．室内土工试验(1)常规试验用以获取土的物理力学性质指标。
(2）筛分试验、颗粒分析试验用于土的分类定名，提供砂土、碎石土颗粒级配曲线，粉土、饱和砂土粘粒含量分析。
5．勘探点布置情况见“勘探点平面位置图”。
五、工作成果与有关后期技术服务1．岩土工程勘察报告我公司提供的《岩土工程勘察报告》包含以下主要内容:文字部分：(1).工程概况及勘察目的和要求(2).勘察工作量布置及野外工作情况(3).拟建场区的工程地质条件(4).拟建场区的水文地质条件(5).拟建场区的地震效应分析(6).地基方案及结论与建议图表部分：(1)建筑物及勘探点平面布置图(2)物理力学指标统计表(3)工程地质剖面图及钻孔柱状图(4)土工实验成果总表(5)水、土分析成果表(6)剪切波速测试成果2．后期技术服务提交《岩土工程勘察报告》之后,我公司本着认真负责、优质服务的宗旨，对设计、施工中出现的与勘察工作内容有关的问题,随时提供技术咨询服务。
我们将在基础施工阶段配合施工和设计单位进行验槽工作,协助解决与地基有关的技术问题。
六、施工设备与人员投入计划1.本工程投入的钻探设备为SH-30型冲击钻机2-3台，DPP汽车站1台。
2.土工实验和水质分析采用自动和半自动仪器设备完成。
3.投入的技术力量有:高级工程师1人，工程师2人，钻探技师1人，编录人员3人，熟练技术工人8-12人。
七、确保质量的技术组织措施1．勘探孔位确定：（1）在施工前进行定点放孔，每孔孔位严格用坐标控制。
（2）确认孔位位置有地下埋藏物之后，在满足勘察精度的条件下可适当移位，移位距离控制在2m范围内并确定移位后坐标。
（3）所有勘探孔均按市统一水准点为基准，进行孔口高程测量，回路闭合差满足测量精度要求。
2．钻探：（1）钻探采用适宜的勘探工艺，钻机操作严格按操作规范进行。
（2）钻探按作业任务书进行，每孔现场验收，验收合格后再搬迁施工下一个勘探孔。
钻孔终孔后进行及时封堵。
3．取样：（1）取样间距严格按方案要求，取样数量必须满足规范要求。
（2）取土、砂器提出地面后，应小心地将土样从取土、砂器中取出，及时密封，贴好标签，防止受震扰动，土、砂样应直立安放，严禁倒放并避免暴晒。
（3）土、砂原样试验时，试验人员应对试样质量进行检验，开工时如有析水或变形现象或土样长度不能满足试验项目要求者，应重新取土、砂样。
（4）取土样时，水样的存放时间不超过12h。
4．原位测试：原位测试应根据建筑物类型、岩土工程地质条件及设计施工对岩土参数的要求、地区经验和测试方法的适用性等因素，选择适当的测试手段。
各种原位测试仪器开工前必须标定。
5．水文地质试验：水文地质试验宜根据工程需要与岩土特性确定，每个钻孔应测量水温及每层水的初见水位和稳定水位。
6．室内土工试验、水质分析：室内土工试验、水质分析严格按照操作规程而做。
土工试验、水和土的腐蚀性分析试验项目和单位应符合现行《岩土工程勘察规范》GB50021-2001）的要求。
八、工程质量保障条件1.我公司实行院、处、工程项目经理三级质量管理,设工程技术负责人、质量审核人及院级质量复审人,对工程项目实施质量管理.总工程师或副总工程师直接参与,对本工程勘察方案和成果资料的最终审定,确保勘察资料的可靠性和地基基础方案的合理性。
2.审核人对本工程项目进行质量监督,确保勘察全过程严格按照勘察方案实施,常驻现场检查,解决勘察过程中出现的疑难问题,核查成果资料.评定质量等级。
3.工程技术负责人负责勘察方案的具体实施,常驻现场,对各道工序质量实施检查监督,对原始资料进行检验,评定工序质量,并负责勘察的分析和报告编写。
4.现场钻探人员均为我公司技术人员和多次培训、持上岗证的技术工人.现场严格执行有关部门规范规程以及有关部门技术规定,整个勘察工作按照我公司的质量管理体系，严格执行我公司工程勘察质量管理标准和管理条例。
