太阳能空调 ppt

太阳能空调 ppt

驱动模块
（图8）
（图9）
此装置中步进电机和舵机的驱动装置由l298驱动 （图8）和AVR最小系统（图9）构成，由AVR程序控制， 从而达到控制太阳能板的效果。
三、创新设计
（1）太阳能是可再生能源，清洁无污染
（2）太阳能板可以根据太阳的运动而运动， 更好的利用太阳光，保证最大的利用率
（3）太阳能空调摆脱了传统空调的束缚，带 有加热水的功能，可以为淋浴提供温水
二、产品简介
本产品的主要功能是利用太阳能提供电能，
用产生的电能给空调供电，实现空调的效果，同 时利用空调所散发的热量为水加热，为洗浴提供 温水。该产品主要由太阳能板、制冷片、散热风 扇、蓄电池、光照传感器温度传感器等部件组成，
由太阳能板接受太阳能，利用太阳能发的电使制
冷片产生温度差，
从而实现制冷和制热的能力，然后由散热风扇吹出冷热 不同的风， 从而使室内温度适宜；而且太阳能转化的电 能还能存储在蓄电池里，无论是在晚上或阴天时就可以
太阳能空调
目
一、设计背景
录
二、产品简介
三、创新设计 四、产品展望
一、设计背景
20世纪以来，随着社会经济的发展和人民 生活水平的提高，对能源的需求量不断增长。 化石能源资源的有限性，以及他们在燃烧过程 中对全球气候和环境所产生的影响日益为人们 所关注。从资源、 环境、 社会发展的需求看， 开发和利用新能源和可再生能源是必然的趋势。 在新能源和可再生能源家族中，太阳能成为最 引人注目，开展研究工作最多，应用最广的成 员。
（4）太阳能空调用的制冷设备是制冷片，清 洁无污染，减少氟利昂对臭氧层的破坏。
四、产品展望
(1)随着经济的发展和人们生活水平的提高，空调的需 求量将越来越大。我国空调器市场正处于发展和完善 阶段，而大中城市空调器的市场潜力最大在一般民用 建筑物，空调的能耗占了一半以上，给能源、电力和 环境带来很大的压力。 (2)电力的发展同时带来废气排放，温室效应和酸雨等 环境问题，空调机的制冷剂(CFCs)还会对大气臭氧层 造成破坏。太阳能空调用的是清洁的太阳能，制冷过 程也没有污染的危险，系统本身是符合环境保护要求 的。节省了电力和燃料，间接上也减轻了环境的压力， 太阳能空调的应用完全符合可持续发展战略的要求。

太阳能全面培训资料共100页PPT

太阳能全面培训资料共100页PPT
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
太阳能全面培训资料
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。

太阳能培训资料

太阳能培训资料
RIELLO 公司的平板式或真空管式太阳能设备均可采用此类强制循环系统。
这些安全部件均可在RIELLO 产品目录里查询到
PPT文档演模板
太阳能培训资料
自然循环系统 – 符号 及备注
备注： -1: 以下各方案仅供参考，示例中可能不完全 标注出所有应安装的必要配件(比如安全阀、注 水阀、水力平衡阀等） -2: 水质硬度应不高于25°F（法国度）,否则 应对水质进行软化处理
太阳能培训资料
太阳能统指太阳光辐射至地球表面所进行的一系列加热处理功能的辐射热量，并 可以按用途划分为更多个细小类别。RIELLO 提供关于利用太阳能提供卫生热水 的相关太阳能产品。
太阳能发电
太阳能 太阳光热
光合作用
采暖 游泳池供热
加热卫生热水
PPT文档演模板
制冷
空间间接加热 空间直接加热 热处理
PPT文档演模板
太阳能培训资料
太阳能集热板类型/功能 根据 EN12975欧洲太阳能效率标准，太阳能集热板的换热效率，不仅与集热板 的安装点的地理纬度、集热板的集热及传热能力有关，而且还与集热板的平均温 度和环境温度的温差有关，温差较大的地区，较为适合真空管系统
太阳能热水器的平均换热效 率约为 60% (0,6)
南方，与正南向夹角为
0° 。
但在安装时,总会受到一些客观条件的限制，比如屋顶的坡度、房屋的位置 等，使得安装的位置无法真正达到理想的安装位置要求。
PPT文档演模板
太阳能培训资料
安装
如果不是理想的安装位置，可以根据 太阳能集热板的安装坡度()及安装 朝向与正南向之间的偏角()，核算 太阳能系统的换热效率
Probes: 1+7: collector probe (F1) 4+5: lower tank probe (F4)

2024年太阳能技术培训资料

2024年太阳能技术培训资料
跨界融合与创新
太阳能技术将与建筑、交通、农业等领域跨界融合，催生出更多的 创新应用模式。
THANKS
感谢观看
随着太阳能发电的大规模并网，电网的稳定性和调度能力面临挑 战。
政策支持与市场机制
政策的不稳定性和市场机制的不完善，制约了太阳能技术的快速 发展。
未来发展方向预测
智能化发展
结合人工智能、大数据等技术，实现太阳能系统的智能化管理和 优化运行。
多能互补与综合能源系统
太阳能将与其他可再生能源及传统能源实现互补，构建综合能源系 统。
热管式太阳能集热器
启动快、热损小，适用于高温蒸汽系统。
真空管太阳能集热器
集热效率高、耐候性强，适用于中高温热水 系统。
CPC型太阳能集热器
聚光比高、集热效率高，适用于太阳能热发 电系统。
太阳能热水器原理及设计
太阳能热水器工作原理
利用太阳能集热器吸收太阳辐射能， 将热量传递给水，使水温升高。
太阳能热水器性能评价
2024年太阳能 技术培训资料
汇报人：XX 2024-01-27
contents
目录
• 太阳能技术基础 • 太阳能电池技术 • 太阳能热利用技术 • 光伏系统设计与安装 • 太阳能技术应用案例 • 太阳能技术发展趋势与挑战
01
CATALOGUE
太阳能技术基础
太阳能原理及特点
太阳能原理
太阳能是指从太阳辐射到地球的能量，其本质是核聚变反应释放出的能量。太 阳内部的氢原子在极高的温度和压力下聚变成氦原子，同时释放出巨大的能量 。
光伏水泵
利用太阳能驱动水泵，为 农田灌溉提供动力，降低 农业用电成本。
光伏温室
结合光伏板和温室技术， 为农作物提供适宜的生长 环境，提高农业生产效率 。

太阳能系统相关知识培训-PPT文档资料

太阳能系统相关知识培训-PPT文档资料
1.太阳能光伏发电系统的工作原理 工作原理：白天，在光照条件下，太阳电池组件产生一定的电动势，通过组件的串并联
形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求。再通过充放电控制器对蓄电 池进行充电，将由光能转换而来的电能贮存起来。晚上，蓄电池组为逆变器提供输入电，通 过逆变器的作用，将直流电转换成交流电，输送到配电柜，由配电柜的切换作用进行供电。 蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用。光伏电站系统还应有限荷 保护和防雷装置，以保护系统设备的过负载运行及免遭雷击，维护系统设备的安全使用。
⑶充放电控制器：是能自动防止蓄电池过充电和过放电的设备。由于蓄电池的循环充放电次数及放电深 度是决定蓄电池使用寿命的重要因素，因此能控制蓄电池组过充电或过放电的充放电控制器是必不可少的设 备。太阳能控制器是用于太阳能发电系统中，控制多路太阳能电池方阵对蓄电池充电以及蓄电池给太阳能逆 变器负载供电的自动控制设备。太阳能控制器采用高速CPU微处理器和高精度A/D模数转换器，是一个微机数 据采集和监测控制系统。既可快速实时采集光伏系统当前的工作状态，随时获得PV站的工作信息，又可详细 积累PV站的历史数据，为评估PV系统设计的合理性及检验系统部件质量的可靠性提供了准确而充分的依据。 此外，太阳能控制器还具有串行通信数据传输功能，可将多太阳能控制器通常有6个标称电压等级：12V、 24V、48V、110V、220V、500V个光伏系统子站进行集中管理和远距离控制。
精品jing
太阳能系统相关知识培训
12/21/2020
2
12/21/2020
12/21/2020
4
12/21/2020
硒光电池亦称硒太阳能电池， 是半导体光电池的一种。它具 有对光敏感、受光发电的特性， 并能直接将光能转变成电能， 其光电流的大小与所受光的强 弱成正相关。硒光电池积分灵 敏度为600UA/LM，光谱灵敏度 峰值为560NM处有较好的长期 稳定性。可见光 380nm ~ 760nm ,广泛应用于光度、色度 测量仪器上的光电转换器件如 光度计、白度计、比色计、光 泽度计。

太阳能设备操作保养培训

太阳能设备操作保养培训
帽、马达固定螺丝和下滚轮皮轮顶丝、送料马 达皮带轮顶丝等相关部位是否松动，将其适当 地拧紧，或者调整上滚轮两侧压力。直到长度 符合要求后才开始正式裁切

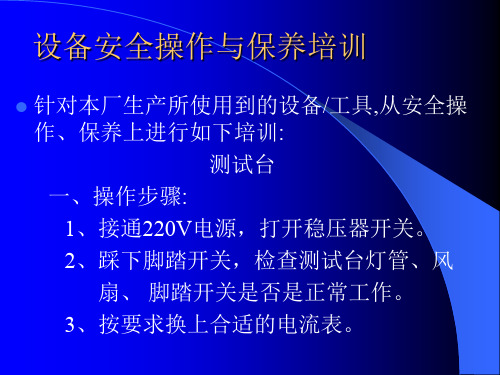

设备安全操作与保养培训
5、刀片有缺口或钝了，应及时向设备人员反 应修磨或换刀。
6、更换刀具时应先拨掉插头，换的时候格外 小心，防止割伤。
7、机器必须良好接地，且使用正确的电压（ 电压误差范围应在±10V以内）
8、如果送料轮的阻力过大，裁出的涂锡带有 误差，可以在长度设定完后再进行长度修 正值设定。
设备安全操作与保养培训
9、当涂锡带与转轮快绷直时，操作者应及时转 动涂锡带转轮，使绷直的涂锡带松弛
10、对本机有任何调整时，一定要先关闭电 源，防止触电或将手割伤、夹伤。
11、机器放置位置后面离墙约40mm，左右两侧 必须预留维修空间。
设备安全操作与保养培训
（3）将温控器温度设定在45℃，等待 加热棒给水加热，当温控表的读 数显示在（45±10）℃时，加热 完成；按照作业指导书清洗玻璃。
2、关机： 将电池盒中的“加热”“循环泵→
源水泵”开关打到OFF档；
设备安全操作与保养培训
二、保养指导： 1、清洁过滤系统各个部分，确保加热器干 净无污染； 2、反洗：打开阀门2号、3号、5号，其它阀 门关闭； 3、正洗：打开阀门1号、4号和6号，其它阀 门关闭； 4、正常使用下，7天正反洗罐体一次，清 洗时，先反洗10分钟，再正洗10分钟， 然后从新将1号、4号和6号阀门打开，其 它阀门关闭。
5、将待测硅片正面向下，放到透光玻璃台面规 定的测试位置上，正面栅线对准玻璃表面 的电极线。合上盖板，使盖板上的两根电 极线正对硅片的背面的栅线。（如下图）
6、踩下脚踏开关，读数。 7、测试完硅片后，将电流表打到最大电流档。 8、关闭稳压器开关，关闭总电源。

太阳能制冷 (2).完美版PPT

返回
太阳能制冷
1. 太阳能进行光─电转换 2. 太阳能进行光─热转换
返回
太阳能制冷
——光电转换
1. 1 概述：
太阳能进行光─电转换是利用光伏转换装 置将太阳能转化成电能后，再用于驱动半 导体制冷系统或常规压缩式制冷系统实现 制冷的方法，即光电半导体制冷和光电压 缩式制冷。
返回
太阳能制冷
——光电转换
1.2光电半导体制冷：
➢ 太阳能半导体制冷系统由太阳能光电转 换器、数控匹配器、储能设备和半导体 制冷装置4部分组成。
➢ 太阳能光电转换器输出直流电，一部分 直接供给半导体制冷装置，另一部分进 入储能设备储存，以供阴天或晚上使用， 以便系统可以全天候正常运行。
返回
太阳能制冷
——光电转换
半导体制冷 太阳能进行光─电转换
p，温度降低，并且吸热，形成冷端； 下面接头的电流方向是p-n，温度上升， 并且放热，形成热端。
返回
太阳能制冷
——光电转换
工 作 原 理
把若干对热电偶连接起来就构成了常用
的热电堆，借助各种传热器件，使热电 堆的热端不断散热，并保持一定的温度，
热电堆
把热电堆的冷端放到工作环境中去吸热，
产生低温，这就是半导体制冷的工作原
作 原 理
吸附式制冷的原理如图1所示：白天，吸附 床接受太阳辐射后温度和压力升高，制冷剂 就会从吸附剂中解吸出来变成高温、高压蒸 气；蒸气经过冷凝器散发热量后凝结成低温、 高压液体；凝结液在自身重力作用下流入储 液器。
返回
太阳能制冷
——光热转换
工 作 原 理
夜间或太阳辐射不足时，吸附床通过自然冷 却后温度下降，其内部压力也随之降低；打 开节流阀，制冷剂流过节流阀后压力降低进 入蒸发器，由于蒸发器中压力很低（接近真 空），制冷剂会吸收热量迅速蒸发，达到制 冷的目的；变成气体的制冷剂经管道进入吸 附床被吸附剂吸附，从而完成一个制冷循环。 显然，这种制冷循环不是连续的而是间歇性 的。整个过程除吸收太阳辐射外，没有消耗 其他能量，节能效果非常明显。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

380V/3Ph/50Hz
机组重量
10米处噪音
接管尺寸
水管 燃气管
长度
外形尺寸
宽度
高度
你
我
他
单位 Kw Kw m³/h Kpa ℃ ℃ ℃ ℃ Nm³/h Kw Kg dB(A) IN IN mm mm mm
道
采暖工况* 42
8 20 9 55 43 -15 2.4 1.5 600 54 DN32 1/2 1687 1014 1632
• 高温高压的氨气从精馏器出来后进入套管式冷凝器，与套管式冷凝器中的空调回水进行热交 换，高温高压的氨气冷凝为液氨之后进入过冷器，与来自蒸发器的氨气进行热量交换，成为 过冷的氨溶液，然后经过膨胀阀节流后进入蒸发器，吸收空气中的热量后进入过冷器变为过 热的氨气，然后进入吸收器被稀溶液吸收，变为浓溶液，又进入下一次循环。
2.太阳能空调主机工作原理
你
我
他
道
得
裕
精馏器
冷凝器
吸收器
发生器
溶液泵
HCA吸收器
过冷器 蒸发器
你
我
他
道
得
裕
• 从HCA吸收器出来的浓溶液经过溶液泵加压后送入精馏器中与高温高压的氨气进行热交换， 获得热量的浓溶液分为两部分，一部分直接进入发生器提馏段，一部分进入吸收器的盘管与 混合后的高温稀溶液进行热交换。
你
我
他
道
得
裕
溶液泵
1.溶液泵采用隔膜式结构，隔膜将液力端和动力端完全隔开，不污 染输送液体，介质零泄漏 2.采用美国进口优质膜片，故障率低，使用寿命长。 3.采用有恒定油补偿结构的液压系统，出口流量精准。 4.采用特殊传动机构，寿命长，效率高，噪音低。 5.阀体系统采用传统的单向阀密封技术，质量可靠，性能稳定。
你
我
他
道
得
裕
图中右半部分为吸收剂循环（图中的点画线部分），属正循环，主要由吸收器、发生器和溶 液泵组成，相当于蒸汽压缩式制冷的压缩机。在吸收器中，用液态吸收剂不断吸收蒸发器产 生的低压气态制冷剂，以达到维持蒸发器内低压的目的；吸收剂吸收制冷剂蒸汽而形成的制 冷剂-吸收剂溶液，经溶液泵升压后进入发生器；在发生器中该溶液被加热、沸腾，其中沸点 低的制冷剂气化形成高压气态制冷剂，进入冷凝器液化，而剩下的吸收剂浓溶液则返回吸收 器再次吸收低压气态制冷剂
奇威特太阳能空调
主讲：
二零一三年十一月
你
我
他
道
得
裕
一、太阳能空调主机工作原理及结构
1.制冷基本原理
1）吸收式制冷的基本原理
吸收式制冷是利用某些具有特殊性质的工质对，通过一种物质对另一种物质的吸收和释放， 产生物质的状态变化，从而伴随吸热和放热过程。目前常用的工质对有氨水/溴化锂水。在 NH3-H2O中氨为制冷剂、水为吸收剂，适应于0℃以下的制冷；LiBr-H2O工质对LiBr为吸收剂， H2O为制冷剂，适应于蒸发温度为0℃以上的空调系统。
得
热水工况**
38 8 20 9 55 43 -15 2.4 1.5 600 54 DN32 1/2 1687 1014 1632
裕
双能源单热机组项目
环温7℃/出水35℃
制热量
环温7℃/出水50℃
制热量
循环水流量
名义压降
最低进水温度
最高出水温度
环境温度
最高温度 最低温度
天然气流量
热油循环量
热源温度范围
输入功率
380V/3Ph/50Hz
机组重量
10米处噪音
接管尺寸
水管 油管
长度
外形尺寸
宽度
高度
你
我
他
单位 Kw Kw m³/h Kpa ℃ ℃ ℃ ℃ m³/h ℃ Kw Kg dB(A) IN IN mm mm mm
道
采暖工况* 42
8 20 9 55 43 -15 4 150/205 1.5 600 54 DN32 DN40 1687 1014 1632
你
我
他
道
得
裕
电子膨胀阀
1、电子膨胀阀节流装置由电子膨胀阀、压力传 感器、温度传感器、控制器组成。
2、通过压力传感器将蒸发器出口压力P1、温度 传感器将蒸发器出口过热度传给控制器，控制器 将信号处理后，随后输出指令作用于电子膨胀主 阀的步进电机，将阀开到需要的位置。 3、电子膨胀阀可在10%--100%的范围内进行精 确调节，且调节范围可根据不同产品的特性进行 设定。具有较宽的温度调节范围 4、电子膨胀阀过热度控制平稳，低温工况下效 果尤为明显 5、电子膨胀阀反应和动作速度快，开闭特性和 速度均可根据系统进行自动调节。 6、可通过触摸屏设置过热度及脉冲数，操作方 便。 7、分步调节，控制精确
热水工况**
38 8 20 9 55 43 -15 2.4 4 150/205 1.5 600 54 DN32 DN40 1/2 1687 1014 1632
得
裕
奇威特太阳能空调是您的最佳选择！！！
你
我
他
道
得
裕
输入功率
380V/3Ph/50Hz
机组重量
10米处噪音
水管
接管尺寸
油管
燃气管
长度
Байду номын сангаас
外形尺寸
宽度
高度
你
我
他
单位 Kw Kw m³/h Kpa ℃ ℃ ℃ ℃ Nm³/h m³/h ℃ Kw Kg dB(A) IN IN IN mm mm mm
道
采暖工况* 42
8 20 9 55 43 -15 2.4 4 150/205 1.5 600 54 DN32 DN40 1/2 1687 1014 1632
你
我
他
道
得
裕
三、 空调主机主要部件： 发生器
1、双能源发生器可以采用太阳能和天然气两种驱动能 源，适用工况范围广
2、换热系统采用真空钎焊工艺，使换热器与外壳紧密 融为一体，可靠性强，换热效率高，驱动温度低。
3、稀溶液经过特殊结构螺旋管进行热量交换，利用余 热加热浓溶液，提高了能源利用率，降低了能源消耗
你
我
他
道
得
裕
燃烧系统： 鼓风机
1、PID调节，精确控制，根据负荷变化进行转速调节 2、低火、高火无级调节，控制精准，能源利用率高 3、根据低火、高火状态点自动进行无级调节
组合阀
你
我
他
道
得
裕
温湿度传感器：
1、适用环境范围广，在-40℃~70℃工况下稳定运行， 可满足不同地区使用要求
2、全天候湿度测量范围，保证在各个工况下稳定使用
得
裕
热水工况**
38 8 20 9 55 43 -15 4 150/205 1.5 600 54 DN32 DN40 1687 1014 1632
燃气单热机组项目
环温7℃/出水35℃
制热量
环温7℃/出水50℃
制热量
循环水流量
名义压降
最低进水温度
最高出水温度
环境温度
最高温度 最低温度
天然气流量
输入功率
3、精确度高，测量偏差±0.1℃，根据测量结果，精确 判断机组运行状况，保证有霜必除、无霜制热。
你
我
他
道
得
裕
三、 空调机组的主要技术参数：
太阳能单热机组项目
环温7℃/出水35℃
制热量
环温7℃/出水50℃
制热量
循环水流量
名义压降
最低进水温度
最高出水温度
环境温度
最高温度 最低温度
热油循环量
热源温度范围
4、采用U型分流管和十二孔分流盘进行浓溶液分流，使 其分流均匀 5、采用多重提馏装置来提高氨气的纯度，氨气的纯度 高达99.9%
你
我
他
道
得
裕
吸收器
1、特殊结构分液装置，溶液分流均匀、吸收效果好 2、采用降膜吸收，氨气逆流行程，吸收换热效果好 3、换热管采用轧花工艺，增加氨气与稀溶液溶解面积 4、通过GAX循环氨气的溶解热用来加热浓溶液，提高机组COP
产品特点如下： 1、 太阳能、天然气作为驱动热源，清洁无污染。 2、 天然工质MR717，不破坏臭氧层，保护人类生存环境。 3、机组在-15℃的环境下稳定运行。 4、 机组采用比例式电子膨胀阀，适应环境温度变化范围广，高效节能。 5、机组无压缩机，运动部件少，寿命长。 6、 采用比例调节式组合阀，根据热量需求自动调节燃气流量，实现按需供气，高效节能。 7、 机组制造全过程经过高压检测、真空检测、氦气检测、Smoke检等层层检测，确保系统 零泄漏，安全无忧。 8、采集空气温度、湿度、翅片温度以及蒸发温度等数据对机组结霜状态进行精密运算，判断 机组是否结霜，是否需要除霜，真正实现有霜必除，无霜制热的智能化除霜模式。·
• 进入提馏段的浓溶液经过提馏段后，和来自吸收器盘管的浓溶液一起进入发生器，在发生器 中浓溶液继续吸取热量，氨气从溶液中不断蒸发，溶液浓度逐渐降低，成为稀溶液。
• 稀溶液进入吸收器后，一方面吸收来自过冷器的过热氨气并且释放熔解热；一方面混合后与 进入盘管的浓溶液进行热量交换，温度不断降低，浓度不断升高，之后进入HCA吸收器，与 空调回水进行热交换后进入下一次循环。
你
我
他
道
得
裕
利用稀溶液吸 收制冷剂蒸气
吸收器
发生器
利用热源使溶液 中的制冷剂气化
低压制冷剂(气液共 存)
2）蒸气压缩式制冷的基本原理
节流阀
冷凝 器
节 流 装 置
蒸发 器
你
我
他
道
冷凝器
压P
