3-3平面镜成像

第四章 光现象
第 3 节 平面镜成像
新课导入
水面好像镜面，国家大剧院和它在水中的倒影相映成 趣，宛如一个巨大的蛋壳。
镜子中有一个一模一样的“小猫”，镜子中的“小猫” 称为像。
像有什么特点？又是如何形成的呢？
物
像
问题情境 观察，平面镜中所成的像的位置和大小与物体有什么关系？
新知探究
一、平面镜成像特点 提出问题 问题 1：平面镜所成像的像距与物距有什么关系？ 问题 2：平面镜所成像的像高与物距有什么关系？ 问题 3：平面镜所成像的像高与物高有什么关系？
演示实验
平面镜后面的像真实存在吗？
我们在平面镜后面没有看到像。
演示实验
在实验中，我们用光屏并没有承 接到蜡烛的像，这样的像叫作虚像。
演示实验
我们怎么确定像的位置和大小？
演示实验 用薄玻璃板代替平面镜垂直放在水平桌面上，发光体 A 放
在镜前，另一个发光体 B 与像 A′ 的位置完全重合， B 的位置 就是像的位置。
学生实验
探究 3：平面镜所成像的像高与物高有什么关系？
结论 3：平面镜所成 像的像高与物高相等。
物高 h/cm 10 11 12 13 14 15 像高 h′/cm 10 11 12 13 14 15
发现问题 平面镜成像特点： 1. 平面镜所成像的像高与物高相等。 2. 平面镜所成像的像距与物距相等。
确定像的位置
演示实验
将发光体 B 放到像的位置，调节 B 的高度，直到与像 完全重合，B 的高度即是像的高度。
确定像的大小
实验器材
薄玻璃板，两个完全 相同可以调节高度的发光 体 A、B，坐标纸，直角三 角板，刻度尺，笔。
实验设计
探究 1：平面镜所成像的像距与物距有什么关系？

凸面镜
应
用
马路拐弯处的凸镜、汽车观后镜
凹面镜
作
用
凹镜能成倒立、缩小的虚 像．
凸面镜
作
用
凸镜能成正立、缩小的 虚像．
凹面镜
作
用
凹镜能把射向它的平行光线会聚在 一点，这一点叫做凹镜的焦点．
凸面镜
作
用
凸镜对光起发散作用．能将平行的入射 光线沿着虚焦点的反向延长线反射出去
凹面镜
应
太阳灶
用
手电筒、汽车头灯 中用凹镜作反射面
大型反射式望远镜
镜，它 可以使小电珠发出的光，变成 _________光射出 去．
平面镜的应用
1、成像
2、改变光路
倒影形成的原因：
平静的水面就好象一个平面镜，它可以 成像。 对实物的每一点来说，它在水中所成 的像点都与物点等距，树木和房屋上 的各点与水面距离不同，越接近水面 的点，所成的像也距水面越近。 各点组成的像从水面上看就是倒影 了。
3.如图所示，平面镜前有一点光源S，S发出的一束光线被平面 镜反射后经上，过A点，请作出该光线的光路图．
4. (1)根据平面镜成像特点画出镜中的像（对称性作图） (2)利用光的反射定律作出点 光源S的成像光路图 5、有一束光通过A点射到镜面，反射后过B点，请画出入射 光线和反射光线
S
S
B
A
6.如图所示，平面镜上方有一竖直挡板P，AB和CD是挡 板左侧的发光点S经过平面镜反射后的两条反射光线， 请在图上作出发光点S．（要求留下作图痕迹）
观察：物、像到镜面的距离关系和物与像的 大小关系，改变点燃蜡烛到镜面的距离， 重做几次试验，多次测量。
实验步骤：
1）利用直尺分别读出玻璃板到物（蜡烛A）， 以及玻璃板到像（即到蜡烛B）的距离，它 们就是物距AO、像距BO

半透半反膜
蓝光
红光
100%
50%
50%
分光棱镜
白光
ab
绿光
分色棱镜
转像棱镜
➢ 主要特点：出射光轴与入射光轴平行，实现完全倒像，并能折转很 长的光路在棱镜中。
➢ 应用：可用于望远镜光学系统中实现倒像。
x y
z
x
x z y
y z
y z
x x
yz
y z x
a) 普罗I型转像棱镜
b) 普罗II型转像棱镜
图 3-18 转像棱镜
将玻璃平板的出射平面及出射光路HA一起沿光轴平移l，则CD与EF重合，出射光线
在G点与入射光线重合，A与A重合。
PA
Байду номын сангаас
EC
这表明:光线经过玻璃平板的光路与无折射的通过 空气层ABEF的光路完全一样。这个空气层就称为 平行平板的等效空气平板。其厚度为：
Q
H
G
A
A
l
ddld/n
L
B d FD
d
例题：一个平行平板，折射率n=1.5，厚度d，一束会聚光入射，定点为M ，M距平行平板前表面的距离为60mm，若此光束经平行平板成像与M‘， 并且有M’与M相距10/8mm，求厚度d
l' d (1 1 ) n
n=1.5，Δl’=10/8
M M’ d
§3-3 反 射 棱 镜 B
一、反射棱镜的类型
O1
➢ 反射棱镜的概念：
Q
P
将一个或多个反射面磨制在同一块玻璃上
形成的光学元件称为反射棱镜。
➢ 反射棱镜的作用：
O2 A
折转光路、转像和扫描等。
R
➢ 反射棱镜的术语：

人教版物理八年级上册：第四章第3节《平面镜成像》教案一. 教材分析《人教版物理八年级上册》第四章第三节《平面镜成像》主要介绍平面镜成像的原理和特点。

通过本节课的学习，使学生了解平面镜成像的实质，掌握平面镜成像的特点，并能运用所学知识解释生活中的现象。

二. 学情分析学生在学习本节课之前，已经掌握了平面图形的知识，对生活中的镜子也有了一定的认识。

但部分学生对平面镜成像的原理和特点还不够了解，需要通过本节课的学习来进一步巩固。

三. 教学目标1.知识与技能：了解平面镜成像的原理，掌握平面镜成像的特点，能运用所学知识解释生活中的现象。

2.过程与方法：通过实验观察、讨论交流，培养学生的观察能力、思考能力和动手能力。

3.情感态度价值观：激发学生对物理学科的兴趣，培养学生的探究精神，使其认识到物理知识在生活中的重要性。

四. 教学重难点1.重点：平面镜成像的原理，平面镜成像的特点。

2.难点：平面镜成像原理在生活中的应用。

五. 教学方法1.讲授法：讲解平面镜成像的原理和特点。

2.实验法：观察平面镜成像实验，让学生亲身体验。

3.讨论法：分组讨论，交流平面镜成像的现象和应用。

4.案例分析法：分析生活中的实例，引导学生运用所学知识。

六. 教学准备1.教具：平面镜、玻璃板、蜡烛、图片等。

2.学具：记录本、笔。

七. 教学过程1. 导入（5分钟）教师通过展示生活中常见的镜子图片，引导学生思考：你们对镜子有什么认识？镜子是如何成像的？从而引出本节课的主题——平面镜成像。

2. 呈现（10分钟）教师通过讲解和演示平面镜成像实验，呈现平面镜成像的原理和特点。

讲解过程中，教师要注意语言简洁明了，举例生动有趣，让学生充分理解平面镜成像的实质。

3. 操练（15分钟）学生分组进行实验，观察平面镜成像现象，记录实验结果。

教师巡回指导，解答学生疑问。

4. 巩固（10分钟）教师提问：平面镜成像的特点是什么？引导学生回顾和巩固所学知识。

同时，教师可举例说明平面镜成像在生活中的应用，如自拍、化妆等。

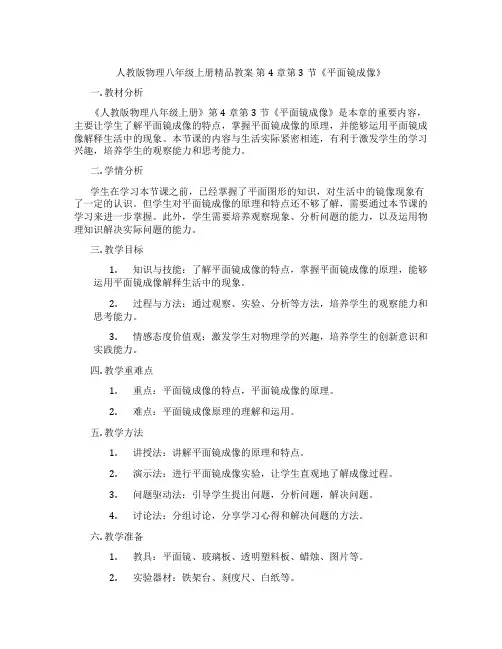

人教版物理八年级上册精品教案第4章第3节《平面镜成像》一. 教材分析《人教版物理八年级上册》第4章第3节《平面镜成像》是本章的重要内容，主要让学生了解平面镜成像的特点，掌握平面镜成像的原理，并能够运用平面镜成像解释生活中的现象。

本节课的内容与生活实际紧密相连，有利于激发学生的学习兴趣，培养学生的观察能力和思考能力。

二. 学情分析学生在学习本节课之前，已经掌握了平面图形的知识，对生活中的镜像现象有了一定的认识。

但学生对平面镜成像的原理和特点还不够了解，需要通过本节课的学习来进一步掌握。

此外，学生需要培养观察现象、分析问题的能力，以及运用物理知识解决实际问题的能力。

三. 教学目标1.知识与技能：了解平面镜成像的特点，掌握平面镜成像的原理，能够运用平面镜成像解释生活中的现象。

2.过程与方法：通过观察、实验、分析等方法，培养学生的观察能力和思考能力。

3.情感态度价值观：激发学生对物理学的兴趣，培养学生的创新意识和实践能力。

四. 教学重难点1.重点：平面镜成像的特点，平面镜成像的原理。

2.难点：平面镜成像原理的理解和运用。

五. 教学方法1.讲授法：讲解平面镜成像的原理和特点。

2.演示法：进行平面镜成像实验，让学生直观地了解成像过程。

3.问题驱动法：引导学生提出问题，分析问题，解决问题。

4.讨论法：分组讨论，分享学习心得和解决问题的方法。

六. 教学准备1.教具：平面镜、玻璃板、透明塑料板、蜡烛、图片等。

2.实验器材：铁架台、刻度尺、白纸等。

3.教学课件：制作课件，展示平面镜成像的原理和实验过程。

七. 教学过程1.导入（5分钟）利用生活中的镜像现象，如哈哈镜、化妆镜等，引导学生关注平面镜成像现象，激发学生的学习兴趣。

2.呈现（10分钟）通过课件展示平面镜成像的原理和实验过程，让学生初步了解平面镜成像的特点。

3.操练（15分钟）分组进行实验，让学生亲自操作，观察平面镜成像的过程，测量成像距离，验证平面镜成像的特点。

4.通过学习平面镜成像原理，让学生认识到物理知识在生活中的重要性，培养学生的实践能力。
三、教学重难点
1.重点：平面镜成像的特点，平面镜成像的原理。
2.难点：平面镜成像原理的理解和运用。
四、教学策略
1.采用问题驱动的教学模式，引导学生主动探究平面镜成像的原理。
2.利用实验、讨论等教学方法，让学生在实践中掌握平面镜成像的特点。
2.引导学生通过猜想、设计实验、收集证据、解释和结论等科学方法，深入理解平面镜成像的原理。例如，让学生猜想平面镜成像的原理，并设计实验进行验证。
3.鼓励学生提出问题，培养学生的质疑精神和探索意识。例如，学生在实验过程中提出问题，教师引导学生进行思考和讨论。
（三）小组合作
1.将学生分成小组，鼓励学生之间的合作与交流。例如，在进行实验时，小组成员共同观察现象，讨论问题，共同解决问题。
二、教学目标
（一）知识与技能
1.理解平面镜成像的概念，掌握平面镜成像的特点，如像的大小、距离、虚实等。
2.了解平面镜成像的原理，能够解释生活中常见的平面镜成像现象。
3.学会使用平面镜进行成像实验，能够运用所学的知识解决实际问题。
（二）过程与方法
1.通过观察、实验、讨论等环节，培养学生主动探究、合作学习的习惯。
2.进行同伴评价，鼓励学生互相评价，共同进步。例如，小组成员之间互相评价，提出建设性的意见。
3.教师对学生的学习情况进行评价，关注学生的学习过程和结果。例如，对学生在实验、讨论等环节的表现进行评价，给予鼓励和指导。
4.鼓励学生提出改进意见，不断完善教学策略。例如，学生在课后提出对课堂教学的建议，教师进行反思和调整。
2.引导学生运用猜想、设计实验、收集证据、解释和结论等科学方法，深入理解平面镜成像的原理。

平面镜成像光路图 小孔成像光路图
1．作出箭头 AB 在平面镜中的像 A′B′。 要求：利用平面镜成像特点画出 A 点的像 A′ 点。 ——垂直、等距 利用平面镜成像的原理画出 B 点的像 B′ 点。 ——反向延长线
uA A
B
A′ B′
注意： 1．光线用带箭头
的实线。 2．法线、延长线、
辅助线用虚线。 3．虚像用虚线。
2．平面镜成虚像 3．平面镜的应用
平面镜成像的原理 虚像的成因和辨别方法
4．球面镜
凸面镜：形状、成像、对光的作用、应用 凹面镜：形状、成像、对光的作用、应用
趣味制作 潜望镜 要求： （1）制作一个潜望镜。 （2）画出人眼看到的像的位置。
等效
棋子 A 和棋子 A 的像比较大小。
B
等效替代法
4．实验 1：比较像与物的大小关系
（1）设计实验： ①将玻璃板竖立在桌面上作为平面镜，把棋子 A 放在玻璃板的前
面，观察它在玻璃板后面的像。
②把另一个完全相同的棋子 B 放在玻璃板后面移动，比较棋子 B
和棋子 A 的像的大小关系，观察二者是否能完全重合（从各个方向观
x = 0.5 m u = 1 m
v=1m
2．假设一厚玻璃板的厚度为 1 cm，则物体在玻璃板中的两个像的 位置相距__2__cm。
Δx = 2( u+d )－ 2u = 2d
u u+d
交流与讨论 我们能看到平面镜里的像，是因为像发出或反射的光进入了眼睛吗？
实验与观察 1．用光屏在镜面后面遮挡，还能看到像吗？ 仍然能看到像。 2．用光屏在镜面前面遮挡，还能看到像吗？ 不能看到像。 3．进入眼睛的光来自哪里？ 进入眼睛的光来自镜面的反射。 4．能否像小孔成像那样，用光屏承接到像？

第3节平面镜成像第1课时平面镜成像的特点教材分析一、课标分析了解生活中平面镜成像的现象,知道平面镜成像的特点。

二、内容和地位分析本课时从研究生活中的现象入手,研究平面镜成像的规律,把生活中的现象用科学的方法解释,是光的反射的具体分析和应用。

学情分析学生认识到了生活中各种各样的现象,在本课时内容中,用实验的方法研究,让学生认识到生活中的现象背后的规律,促进学生科学素养的形成。

教学目标1.了解平面镜成像的特点。

平面镜成虚像,了解虚像是怎样形成的。

了解日常生活中平面镜成像的现象。

2.经历“平面镜成像的特点”的探究过程,学习实验探究的基本思路和方法。

通过折纸,感悟虚像的形成原因。

3.在探究“平面镜成像的特点”的实验中体会克服困难、解决问题、发现成功的喜悦。

通过对平面镜的物与像对称的讨论,领略平面镜成像中的简洁对称之美。

通过实验,培养实事求是的科学态度。

通过利用平面镜的小发明、小制作,认识平面镜在科学技术、生产和生活中的广泛应用。

核心素养通过实验探究,让学生养成实事求是、尊重自然规律的科学态度。

重点难点重点:设计探究平面镜成像特点的实验探究活动。

难点:虚像概念的建立过程。

教学过程续表续表续表板书设计第3节平面镜成像第1课时平面镜成像的特点教学反思第2课时平面镜成像的应用教材分析一、课标分析在了解了平面镜成像的规律之后,了解生活中平面镜成像的应用。

二、内容和地位分析认识生活中平面镜成像的应用,主要是改变光路和成像,通过介绍生活中平面镜成像的例子,学生认识物理学在生活中的应用。

学情分析由于学生刚学物理不久,虽然对学习物理有一定的兴趣,但是实验、观察、分析、概括等能力还较弱,对科学研究的方法认识还较肤浅,因此本节课将以知识的学习为载体,让学生在体验中学习、在活动中学习、在美的熏陶中学习。

通过学习进一步激发学生学习物理的兴趣,让学生体会到物理知识就在身边、感悟到物理学的美,并通过实验加深学生对知识的理解,进一步培养学生的探究意识和创新意识,培养学生动手动脑、实验观察和分析归纳的能力,让学生感悟和体验物理的科学探究方法。

教学反思与改进
在教学《平面镜成像》这一章节后，我进行了教学反思，以便评估教学效果并识别需要改进的地方。以下是我的一些反思和计划：
首先，我注意到学生在实验操作中表现出较强的兴趣和积极性。他们在实验中积极参与，观察和记录实验现象，并对实验结果进行了详细的分析。这说明实验教学在提高学生的学习兴趣和参与度方面起到了积极的作用。
1.知识、能力、素质方面：
学生在七年级的物理学习中，已经接触过一些光学基础知识，如光的传播、反射等。这为他们在八年级学习平面镜成像提供了基础。然而，学生对于平面镜成像的实质和特点可能还不够了解，需要通过实验和讲解来进一步巩固。在能力方面，学生具有一定的观察和实验能力，但解决问题的能力还有待提高。在素质方面，学生需要培养良好的学习习惯和科学思维方式。
7.反馈表格：准备学生反馈表格，以便于收集学生对课堂内容和教学方法的反馈意见，以便于教师进行教学改进。
8.教学PPT：制作教学PPT，将教材内容、实验步骤、多媒体资源等进行整合，以直观、生动的方式展示给学生，提高教学效果。
9.教学计划：制定本节课的教学计划，明确教学目标、教学内容、教学步骤、时间分配等，以便于教师在课堂上有条不紊地进行教学。
3.结合课堂讨论和练习，巩固所学知识，提高学生的实践能力。
教学过程：
1.导入：通过生活中的实例，引发学生对平面镜成像的好奇心，激发学习兴趣；
2.讲解：讲解平面镜成像的原理和特点，引导学生理解平面镜成像的本质；
3.实验：组织学生进行平面镜成像实验，观察和记录实验现象，让学生亲身体验平面镜成像的特点；
4.讨论：引导学生进行课堂讨论，分享实验观察结果，探讨平面镜成像的特点和原理；
2.辅助材料：准备与教学内容相关的图片、图表、视频等多媒体资源。这些资源应包括平面镜成像的原理图、实验结果图、实际应用场景图片等，以便于学生更好地理解和掌握平面镜成像的特点。

•应用． 1、凸面镜 汽车的观后镜（为什么）、街头 拐弯处的反光镜. 2、凹面镜 手电筒的反光装置则相当于凹面镜 （如图3所示）． 利用凹面镜制成的太阳灶，利用会 聚的太阳光可以烧水、煮饭.
如图所示，医生检查病人的耳道 时，所戴的面镜是凹面镜、还是 凸面镜？为什么？
结论：平面镜后面所成的像不能呈现在光屏上。
（虚像）
交流合作、总结规律 平 面 镜 成 像 的 1.像与物的大小相等 特 2.像与物到镜面的距离相等 点 3.像与物的连线与镜面垂直，即物像关于平面镜轴对称(左右相反)
4.平面镜成的像是虚像，不能呈现在光屏上。
对称、虚像
人眼是怎样看见平面镜中的像的？ 平面镜成像的原理:光的反射
3.池塘水深5米,月球到地球距离为3.8×108
8 3.8 × 10 米,水中月亮的像到水面的距离为 米
4.天上的太阳在平静的湖水中成的像是 虚 像,像和天上的太阳大小 相等 . 5.天黑了，小文打开客厅的灯，会在窗玻璃 上看到另一个“自己”，这是由于光的 _____形成的，同时小文玩起了手影游戏， 是由于光的____形成的。
答：多次实验寻找普遍的规律，进而归纳得 出结论。
• 小红在探究平面镜成像的特点时，将一块玻璃板竖直 架在一把刻度尺的上面，如图所示，再取两段等大的 蜡烛A和B一前一后竖放在刻度尺上…… • （1）用玻璃板代替镜子：便于确定像的位置。 • （2）刻度尺的作用：便于比较像与物到镜面关系。 • （3）取两段等大的蜡烛，是为了比较像与 • 物的大小关系。 （4）移去蜡烛B，并在其所在位置放一光屏， 则光屏上 呈现出蜡烛A的像（选填“能”或 “不能”），这表明 。 （5）将蜡烛A远离玻璃板，则它的像不变。 （6）小红只做了一组数据就得到了平面镜成像的特点， 你认为下一步应该—— A、整理器材，完成实验 B、改变发光的蜡烛到平面镜的距离，再得到机组数据， 分析得出结论。

平面镜成像实验步骤实验步骤：1.准备材料：-平面镜（可以是小块的镜片）-物体（可以是一个小物体、一个文字等）-光源（可以是一束手电筒、一束激光等）2.设置实验装置：将平面镜竖直放置，并固定在一个支架上。

选择一个光源，将它放在镜片的一侧，并确保光线可以照射到镜子上。

将物体放在光源的另一侧。

3.观察光线的反射：当光线照射到平面镜上时，它们会根据反射定律进行反射。

根据反射定律，入射光线和反射光线的夹角相等，且在光线与镜面交点处的法线上。

4.观察物体的成像：通过调整物体和光源的位置，可以观察到平面镜上的物体成像。

根据光线的反射原理，物体的图像将出现在镜子的另一侧，并且与物体关于镜面对称。

5.测量物体和图像的距离：可以使用尺子或标尺来测量物体和图像的距离。

根据图像距离和物体距离的比例关系，可以确定平面镜的放大或缩小倍数。

实验原理：平面镜反射的原理是基于光线的反射定律，即入射光线与法线的夹角等于反射光线与法线的夹角。

在平面镜上，光线通过入射点与反射点的连线与镜面的法线垂直。

根据反射定律，光线在反射后的方向与入射角度相等。

因此，图像的位置和大小取决于物体和观察者与镜子的相对位置。

当物体距离镜子很远时，可以将光线近似看作平行光，图像将出现在焦点处。

当物体距离镜子很近时，图像将出现在无限远处。

平面镜的成像特点有：-物体与图像之间的距离相等，即物体和图像具有相同的大小。

-物体和图像关于镜面对称。

-物体与图像的像的方向相反。

实验注意事项：1.使用小心操作光源，避免直接注视强光。

2.用纸张或屏幕等准确记录物体和图像的位置，并使用标尺测量距离。

3.尽量保持光线的平行和稳定，以获得较清晰的图像。

总结：。

一、教学内容本节课的教学内容选自人教版八年级物理第四章第3节《平面镜成像》。

教材主要介绍了平面镜成像的原理、特点以及应用。

具体内容包括：1. 平面镜成像的原理：光的反射2. 平面镜成像的特点：像与物大小相等、像与物到镜面的距离相等、像与物的连线与镜面垂直、虚像3. 平面镜成像的应用：成像实验、装饰、投影仪等二、教学目标1. 让学生掌握平面镜成像的原理和特点，能够运用所学知识解释生活中的现象。

2. 培养学生运用物理知识解决实际问题的能力。

3. 培养学生的观察能力、实验能力和团队协作能力。

三、教学难点与重点重点：平面镜成像的原理和特点难点：平面镜成像原理在实际生活中的应用四、教具与学具准备教具：平面镜、玻璃板、白板、粉笔、实验器材（蜡烛、木板、直尺等）学具：实验报告册、笔记本、笔五、教学过程1. 实践情景引入：让学生观察教室里的镜子，提问他们关于平面镜成像的问题，如：你们觉得镜子里的像是真实的还是虚幻的？像与物有什么关系？2. 知识讲解：讲解平面镜成像的原理，通过示例和图示让学生理解光的反射过程。

3. 实验演示：进行平面镜成像实验，让学生观察并记录实验现象，引导学生运用所学知识解释实验结果。

4. 特点讲解：讲解平面镜成像的特点，如像与物大小相等、像与物到镜面的距离相等、像与物的连线与镜面垂直、虚像等。

5. 应用实例：介绍平面镜成像在生活中的应用，如装饰、投影仪等，引导学生学会用所学知识解决实际问题。

6. 随堂练习：布置一些与平面镜成像有关的练习题，让学生即时巩固所学知识。

六、板书设计平面镜成像原理：光的反射特点：1. 像与物大小相等2. 像与物到镜面的距离相等3. 像与物的连线与镜面垂直4. 虚像应用：装饰、投影仪等七、作业设计1. 作业题目：（1）判断题：平面镜成像的像是真实的。

（）（2）选择题：平面镜成像的特点有：（）A. 像与物大小相等B. 像与物到镜面的距离相等C. 像与物的连线与镜面垂直（3）简答题：请简要解释平面镜成像的原理。

(等大) (等距) (垂直)
例 1 身高 1.6 m 的人站在穿衣镜前，离镜 0.5 m， 他在镜中的像多高? 像离镜多远? 当他后退 0.5 m 时， 像高和像到镜面的距离怎样变化?
解析：本题主要是关于像与物等大的理解，像与物等 大并不是指我们感觉的大小与物体大小相等，在实际中我 们感觉一个物体的大小不仅与物体本身的大小有关，还与 物体离人的距离有关，就像我们感觉月亮只有盘子那么大, 但实际上月亮要比盘子大得多。远离镜面时感觉像变小， 实际上就是由于像和我们的距离变大了，而实际上像的大 小没变，仍然与人一样大。根据平面镜成像的特点知道， 当离镜 0.5 m 时，他在镜中的像高 1.6 m，离镜 0.5 m；当 他后退 0.5 m 时，像高不变，像到镜面的距离变为 1 m。
三 平面镜成像
想想做做
1. 在你照镜子的时候可以看见镜子里有另一个 “你”， 镜子里的这个 “人” 称为你的像。
2. 镜子中的这个像和你的大小一样吗？当你改变与 镜子的距离时，像的大小改变吗？
3. 你的像在什么位置？像到镜子的距离是多少？镜 子中所成的像有什么特点？
一、平面镜成像
探究实验
1. 平面镜成像的特点 像和物体的大小相等 像和物体到镜面的距离相等 像和物体的连线与镜面垂直
2. 平面镜成像原理 ——光的反射
平面镜所成的像是反 射光线反向延长线的交 点，是虚像。
S
S’
二、平面镜的应用
水中倒影
水中倒影
水中倒影
体操房的镜子
潜望镜
例 3 画出光源 S 在平面镜中成的像；画出物体 ABC 在平面镜中成的像。
A
A
A′
B
B′
B C C′
B′
A′

应用分类
示例
改变光路
_塔式光热电站
_潜望镜
扩大视觉空间
_墙上装平面镜，感觉空间更大
_利用平面镜在较小空间内完成视力检查
典例3 [成都期末]检查视力的时候,视力表放在被测者的后上方,被测者识别对面墙上镜子里的像.如图所示，此人看到视力
C
A. B. C. D.
表的像与她的距离是( )
[解析] 根据题意画成像示意图.
提出问题
我们站在镜子前，总能看到自己的像，平面镜成像时，像的位置、大小跟物体的位置、大小有什么关系？
实验器材
平面镜成像实验器：2支相同的蜡烛、玻璃板、支架、坐标纸、刻度尺
实验过程
（1）在水平桌面上，铺一张坐标纸,纸上竖直立了一块薄的玻璃板作为平面镜,在纸上沿着玻璃板画一条直线,这条直线代表平面镜的位置.
实验过程
（2）如图所示,把一支点燃的蜡烛放在玻璃板的前面,透过玻璃板进行观察,可以看到它在玻璃板后面的像.将手放到像的位置,手并无灼热感,手摸不到像._
实验过程
（3）再拿另外一支形状相同但未点燃的蜡烛,竖立着在玻璃板后面移动,直到看上去它跟前面那支蜡烛的像完全重合.这个位置就是点燃蜡烛的像的位置.（4）在纸上记录下两支蜡烛的位置,并注意观察蜡烛的大小和它的像的大小是否相同.（5）移动点燃的蜡烛,多做几次实验. （是为了使所得结论更具有普遍性）
实验过程
（6）用直线把每次实验中蜡烛和它的像在纸上的位置连起来,用刻度尺分别测量蜡烛和像到玻璃板的距离,将测得的数据记录在表格中_
实验结论
平面镜成像的特点：平面镜所成的像是虚像;像与物体的大小相等；像到平面镜的距离等于物体到平面镜的距离.即平面镜所成的虚像与物体关于镜面对称
交流讨论

人教版物理八年级上册第四章第3节《平面镜成像》教案一. 教材分析《人教版物理八年级上册》第四章第三节《平面镜成像》是学生在学习了光的反射现象后的进一步延伸。

平面镜成像的特点和规律在生活中应用广泛，对于培养学生的观察能力和实践能力具有重要意义。

二. 学情分析学生在学习本节课之前，已经掌握了光的反射定律和平面镜的基本概念。

但学生对于平面镜成像的实质和规律还需进一步引导和探究。

此外，学生对于生活中的实例可能有所了解，但缺乏系统的理论支持。

三. 教学目标1.知识与技能：了解平面镜成像的规律和特点，学会用平面镜成像解释生活中的现象。

2.过程与方法：通过实验、观察、讨论等方法，探究平面镜成像的规律。

3.情感态度价值观：培养学生的合作意识，提高学生对物理学的兴趣。

四. 教学重难点1.重点：平面镜成像的规律和特点。

2.难点：平面镜成像的实质和在生活中应用。

五. 教学方法1.讲授法：讲解平面镜成像的基本概念和规律。

2.实验法：进行平面镜成像实验，观察和记录实验现象。

3.讨论法：分组讨论，分享实验心得和发现。

4.案例分析法：分析生活中的平面镜成像实例。

六. 教学准备1.教具：平面镜、玻璃板、蜡烛、白纸、直尺。

2.实验材料：多媒体设备、实验报告册。

七. 教学过程导入（5分钟）1.利用多媒体展示生活中常见的平面镜成像现象，引导学生思考平面镜成像的原理。

2.学生分享对平面镜成像的认识，教师总结并板书。

呈现（10分钟）1.教师讲解平面镜成像的基本概念和规律。

2.学生听讲，记录关键信息。

操练（15分钟）1.学生分组进行平面镜成像实验，观察和记录实验现象。

2.教师巡回指导，解答学生疑问。

巩固（10分钟）1.学生分组讨论，分享实验心得和发现。

2.教师总结实验结果，强调平面镜成像的规律。

拓展（10分钟）1.教师提出生活中的平面镜成像实例，引导学生用所学知识进行分析。

2.学生分组讨论，分享解题过程和答案。

小结（5分钟）1.教师总结本节课的主要内容和知识点。

平面镜成像实验原理
平面镜是一种反射镜，具有平整的反射表面。

平面镜成像实验是通过平面镜将光线反射，形成一个虚像的实验。

实验步骤：
1. 把平面镜竖直放置于桌子上，用夹子夹住。

2. 用白纸固定在桌子上，并且与平面镜的反射面平行。

3. 在平面镜的反射面前方，放置一个实物，如一只铅笔或一瓶水。

4. 在实物的后方，放置一个观察者眼睛，观察者可以看到实物
的虚像。

5. 改变实物的位置，观察它在平面镜中的变化。

实验原理：
当光线射到平面镜上时，它们被反射并形成一个虚像。

虚像的位置与实物的位置相对应，但是左右是相反的。

这是因为光线在反射时遵循“入射角等于反射角”的规律。

虚像的大小与实物的大小相同，但是上下是相反的。

这是因为虚像是从平面镜的反射面上反射出来的，而不是在实物的位置上形成的。

通过平面镜成像实验，可以更好地理解光线的反射规律，以及虚像的形成原理。

这对于学习光学知识有很大帮助。

- 1 -。

建议收藏下载本文，以便随时学习！图3-2图3-3②方法二：根据平面镜成像特点，如图3-4所示．图3-44．实像虚像的理解和区别实像：实际光线会聚而成．实像可以成在光屏上．虚像：实际光线反向延伸相交而成．虚像不可以成在光屏上．5．思维拓展（1）应用作为镜子（如图3-5甲和乙所示）：改变光路：如图3-6甲和乙所示：在筒子的上下拐角处各安装一块平面镜，两块平面镜互相平行，都跟水平方向成45°，这样就做成最简单的潜望镜．（2）不利：光污染拓思：为什么大公共汽车的前挡风玻璃是竖直放置的，而小轿车的前挡风玻璃是斜放的？二、解题方法分类归纳及典型例题分析类型一：平面镜作图问题解题技巧：运用两种作图方法【典型例题1】如图3-7所示，点光源S发出的哪一条光线经平面镜反射后经过A点？难度分类：A类命题意图：熟练掌握两种作图方法思路点拨：如图3-7答案所示，根据平面镜成像规律，可以确定光源S的像点S′，连接S′A可找到入射点O和过A点的反射光线OA，连接SO，SO即为反射光线OA的入射光线．答案：如图3-7答案所示．【典型例题2】如图3-8所示，两个相互垂直的平面镜，一条光线射入，试完成光路图．证明射出光线与射入光线平行，方向相反．难度分类：B类命题意图：熟练平面镜成像作图技巧思路点拨：根据反射定律图解如图所示．由∠1=∠2（反射定律）∠6=90°-∠2 ∠5=90°-∠1所以∠5=∠6因NO1⊥NO2（两镜垂直，法线也垂直）所以∠2+∠3=90° ∠1+∠4=90°即∠2+∠3+∠1+∠4=180°即∠AO1O2+∠O1O2B=180°，AO1为入射光线，O2B为反射光线．即AO1∥O2B且反向．答案：见图3-8答案类型二：平面镜对称问题解题技巧：平面镜成像总是“上下一致、前后对应、左右互换”．【典型例题3】座钟钟面正对平面镜，在镜里见到的指针位置如图3-9所示，则座钟实际指的时刻是（）A．10点45分B．1点15分C．7点15分D．7点45分图3-9难度分类：C类命题意图：考查学生平面镜成像的灵活运用能力．思路点拨：根据平面镜成像总是“上下一致、前后对应、左右互换”的特点，像与物体左右互换了，再把它互换回来即可，最简便的方法有：方法1：逆时针读数法（座钟时针、分针本来是顺时针方向旋转的，“左右互换”后，变成了逆时针方向旋转了．因此，按逆时针读数就很快读出，其实际指的时刻是10点45分．方法2：背面透视读数法（平面镜成像左右互换了，由正面看改为从背面透过纸看，从左右又互换回来了，做法是将作图面翻过去，从纸背面透过纸去看座钟，按正常的顺时针方向读数，此时读出实际指的时刻为10点45分）方法3：由数学公式得出，实际时刻等于12点减去平面镜中的钟面指示时刻，即实际时刻=12点-1点15分=10点45分．答案：A类型三：平面镜成像的动态问题解题技巧：巧用平面镜呈现原理（平面镜成等大、等距、垂直的虚像）【典型例题4】如图3-10所示，一平面镜与水平桌面成45°角固定在水平桌面如图所示，一小球以1 m/s的速度沿桌面向平面镜匀速滚去，则小球在平面镜里的像（）A．以1 m/s的速度，做竖直向上的运动B．以1 m/s的速度，做竖直向下的运动C．以2 m/s的速度，做竖直向上的运动D．以2 m/s的速度，做竖直向下的运动图3-10难度分类：C类命题意图：考查平面镜成像的规律及动态应用．思路点拨：如图3-10答案所示，由平面镜成像特点知像物连线与镜面垂直，且它们到镜面的距离相等，当小球以1 m/s的速度沿桌面由①位置运动到②位置时，分别作出小球在两个位置所成的像①和②，说明像由①位置运动到了②位置，且由图可以看出①到②的距离与①到②的距离相等，故像在竖直向下运动，且速度大小与球运动速度相同．图3-10答案答案：B类型四：平面镜成像规律理解解题技巧：平面镜成像的规律【典型例题5】关于平面镜成像，下列说法正确的是A．比平面镜大的物体，不能在镜中成完整的像B．平面镜所成的像一定是虚像C．在平面镜后面的物体，会遮挡平面镜成像D．平面镜成的像可能是虚像，也可能是实像难度分类：A类命题意图：熟练掌握平面镜成像的规律思路点拨：平面镜成像的关键是物体发出的光（或）反射的光射到平面镜上（即有入射光射到平面镜上），与物体的大小、镜后有无物体无关，故A和C不对，根据平面镜成像特点知，平面镜只能成虚像，故D不正确．答案：B类型五：平面镜极值问题解题技巧：数学相似三角形知识【典型例题6】身高1．70 m的人站在竖直放置的平面镜前，要想看到自己的全身像，平面镜最少应多长，对平面镜的悬挂有何要求．难度分类：B类命题意图：熟练掌握平面镜作图规律图3-12命题意图：考查学生对平面镜成像实验的深入分析）便于找到并画出像的位置）能，因为从图中可以看出，A、B所成的像，可以看到车道另一侧竖直墙据该现象设计了在站台上粗测建议收藏下载本文，以便随时学习！）小明相对于玻璃屏蔽门前后移动直到观察到 ；）记录 ；）量出 的距离．除记录工具外，小明要完成上述实验必需使用的仪器是 。
