6.1 布线的工艺要求电缆布放中有以下工艺要求和注意事项。

各种线缆布放的通用规则z电缆两端标签位置恰当，内容正确、清晰。

电缆两端编号，使用电缆工程标签，扎于插头后2cm处，参见图6-1所示，形成一一对应的关系。

图6-1电缆工程标签(1) 标签z线缆不能混杂，各种线缆要分开布放。

z布放电缆的规格、路由、截面和位置应符合施工图的规定。

z电缆的布放和端口的使用须便于维护和将来扩容。

z各种线缆在转弯处不能过度弯折，以保护芯线不受损伤，尤其对数字中继电缆和光纤尾纤。

用户电缆转弯时的绑扎如图6-2所示。

电缆弯曲时的曲率半径应大于电缆直径的2倍，在接插件的出口附近曲率半径大于电缆直径的4～6倍，一般情况下，曲率半径大于4cm；光纤的曲率半径应大于光纤直径的20倍。

6 电缆和光纤的安装与布放MD5500安装指南图6-2用户电缆转弯时的绑扎(1) 拐弯处不能绑线扣 (2) 线扣z布放走线架电缆需要绑扎，并每一个绑定位置都需要用线扣绑扎。

在电缆进出沟槽部位和电缆转弯处应绑扎或用塑料卡捆扎固定。

z在框间绑扎时，每框最上部的线扣应绑扎在该框电缆转弯处，线扣间距应保持均匀，松紧适度，尤其光纤尾纤不应绑扎过紧。

线扣不留尖角，扣结尽量朝一个方向。

多余的光纤、电缆、网线要整齐盘绕，易于查找；暂时不用的尾纤头部要用护套套起；现场做的线缆接头必须规范、牢固、可靠、美观。

z绑扎后的电缆应互相紧密靠拢，外观平直整齐。

扎线用麻线时必须浸蜡。

电缆排列必须整齐，护套无损伤。

各种电缆不可强拉硬拽，留有适当裕量，绑扎力度适宜。

合集下载

管道和架空光缆布放规范

管道和架空光缆布放规范

管道和架空光缆布放规范撰写人：___________部门：___________管道和架空光缆布放规范特别说明：该规范主要适应于中国联通的光缆和管道工程施工1．光缆的施工要求1．1复测(1)核对光缆路由走向、敷设方式及接头位置。

(2)复测路由地面距离，为光缆配盘、分配及敷设提供必需的资料。

1．2光缆留长在现有管道内敷设光缆，为确保光缆安全，预留光缆尽量盘留在通信管道的人(手)孔内，基站留长按15米预留，冗余留长按15‰。

预留，接头留长按10米／侧预留。

为方便维护，放缆时应以接头井为1#，安顺序类推，逢5、10、15……5的倍数手孔，应安20m作预留。

1．3光缆检验(1)施工单位在开工前应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应重点检查。

对光缆、连接器等还应进行光学特性、电特性的测试。

(2)核对单盘光缆规格、程式及制造长度应符合订货合同规定的要求。

(3)光缆开头检验时，应核对光缆外端的端别，并在缆盘上做醒目标注。

光缆端别的识别方法应符合下列规定：面对光缆截面，由领示第 2 页共 2 页色光纤按／顺时针排列时为A端，反之为B端。

(4)光缆现场检验光纤衰减常数、光纤长度。

(5)单盘光缆检验完毕后应恢复光缆端头密封包装及光缆盘包装。

(6)光纤连接器应具有良好的重复性和互换性。

尾纤的长度应符合设计要求、外皮无损伤。

尾纤各项参数应符合合同规定。

连接器的损耗应符合合同规定。

1．4光缆敷设(1)新建管道内光缆均采用硬塑料管保护，塑料管一次布放的长度以方便光缆穿放为原则。

(2)光缆弯曲半径应不小于光缆外径的10倍，施工过程中不小于20倍。

(3)布放光缆的牵引力应不超过光缆允许的张力80％，瞬时最大牵引力不得超过光缆允许张力的100％，牵引力应加在光缆的加强件(芯)上。

光缆布放过程中应无扭转，严禁打小圈、浪涌等现象发生。

(4)布放光缆必须严密组织并有专人指挥，牵引过程中应有良好联络手段。

光缆敷设及使用手册

光缆敷设及使用手册

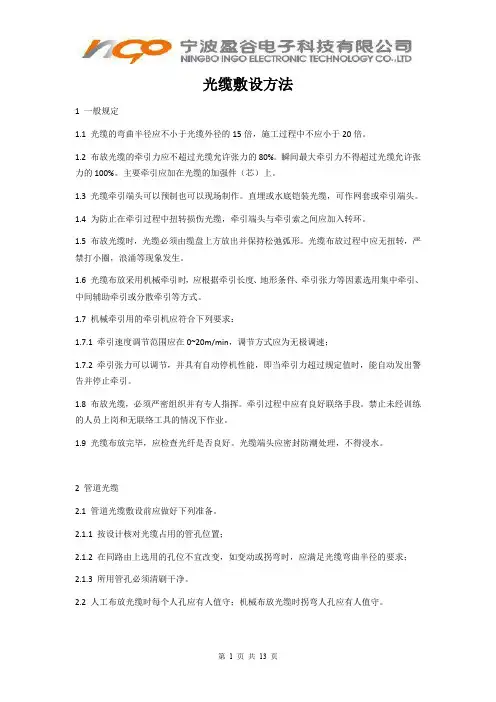

光缆敷设方法1 一般规定1.1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。

1.2 布放光缆的牵引力应不超过光缆允许张力的80%。

瞬间最大牵引力不得超过光缆允许张力的100%。

主要牵引应加在光缆的加强件（芯）上。

1.3 光缆牵引端头可以预制也可以现场制作。

直埋或水底铠装光缆，可作网套或牵引端头。

1.4 为防止在牵引过程中扭转损伤光缆，牵引端头与牵引索之间应加入转环。

1.5 布放光缆时，光缆必须由缆盘上方放出并保持松弛弧形。

光缆布放过程中应无扭转，严禁打小圈，浪涌等现象发生。

1.6 光缆布放采用机械牵引时，应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。

1.7 机械牵引用的牵引机应符合下列要求：1.7.1 牵引速度调节范围应在0~20m/min，调节方式应为无极调速；1.7.2 牵引张力可以调节，并具有自动停机性能，即当牵引力超过规定值时，能自动发出警告并停止牵引。

1.8 布放光缆，必须严密组织并有专人指挥。

牵引过程中应有良好联络手段。

禁止未经训练的人员上岗和无联络工具的情况下作业。

1.9 光缆布放完毕，应检查光纤是否良好。

光缆端头应密封防潮处理，不得浸水。

2 管道光缆2.1 管道光缆敷设前应做好下列准备。

2.1.1 按设计核对光缆占用的管孔位置；2.1.2 在同路由上选用的孔位不宜改变，如变动或拐弯时，应满足光缆弯曲半径的要求；2.1.3 所用管孔必须清刷干净。

2.2 人工布放光缆时每个人孔应有人值守；机械布放光缆时拐弯人孔应有人值守。

2.3 光缆穿入管孔或管道拐弯或有交叉时，应采用导引装置或喇叭口保护管，不得损伤光缆外护层。

根据需要可在光缆周围涂中性润滑剂。

2.4 光缆一次牵引长度一般不大于1000m，超长时应采取8字分段牵引或中间加辅助牵引。

2.5 光缆布放后，应由专人统一指挥，逐个人孔地将光缆放置在规定的托板上，并应留适当余量避免光缆绷得太紧。

光缆敷设要求

光缆敷设要求

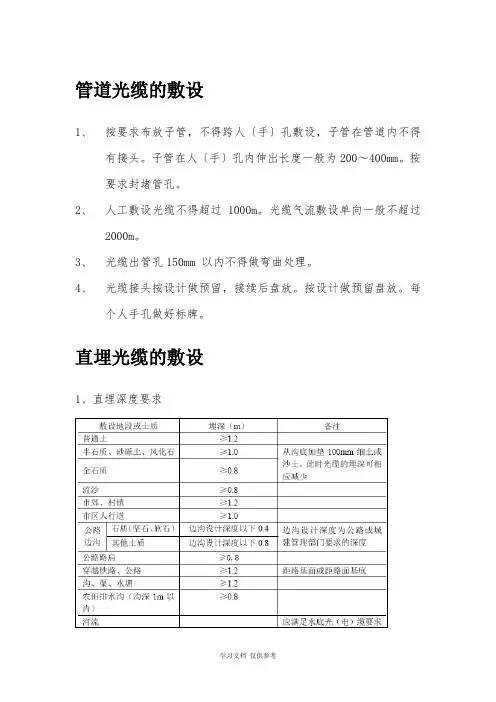

管道光缆的敷设1、按要求布放子管，不得跨人〔手〕孔敷设，子管在管道内不得有接头。

子管在人〔手〕孔内伸出长度一般为200～400mm。

按要求封堵管孔。

2、人工敷设光缆不得超过1000m。

光缆气流敷设单向一般不超过2000m。

3、光缆出管孔150mm 以内不得做弯曲处理。

4、光缆接头按设计做预留，接续后盘放。

按设计做预留盘放。

每个人手孔做好标牌。

直埋光缆的敷设1、直埋深度要求2、直埋光缆的曲率半径应大于光缆外径的20 倍。

同沟应平行敷设光电缆，净距应≥100mm。

3、注意直埋深度和外表加固，防止雨水冲刷露出。

做好各种标志。

4、直埋光缆进入人〔手〕孔处应设置保护管。

光缆铠装保护层应延伸至人孔内距第一个支撑点约100mm 处。

5、直埋通信线路与其他建筑物间最小净距表单位:m6、路面开槽敷设是，根据光缆大小确定槽宽，一般应小于20mm；槽道内最上层光缆顶部距路面高度宜大于80mm，槽道总深度宜小于路面厚度的2/3。

槽底平整，敷设前填充缓冲材料〔细沙或泡沫〕。

架空光缆的敷设1、架空光缆与其他建筑物的最小垂直净距2、架空光缆与其他设施的空距与隔距3、光缆挂钩的第一只挂钩应各距电杆250±20mm，其余间距应为500±30mm。

间隔均匀，方向一致、美观、安全。

4、在每1～3 根杆上作一处伸缩预留。

如下列图。

5、光缆在十字吊线做出保护，如下列图。

6、架空光缆在吊线接头处的吊扎方式应符合下列图。

7、光缆引上要求应如下列图。

墙壁光缆的敷设1、不宜在墙壁上敷设铠装或油麻光缆。

墙壁光缆离地面高度应≥3m，跨越街坊、院内通路等应采用钢绞线吊挂。

2、墙壁光缆与其他管线的最小间距管线种类平行净距(m) 垂直交叉净距(m)电力线避雷引下线保护地线0 热力管〔不包封〕热力管〔包封〕给水管煤气管电缆线路3、吊线式墙壁光缆，墙上支撑的间距应为8～10m，终端固定物与第一只中间支撑的距离不应大于5m。

4、吊线在墙壁上的水平敷设，其终端固定、吊线中间支撑应符合下列图。

光缆线路施工规范文

光缆线路施工规范文

光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。

为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。

二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。

2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。

3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。

三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。

2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。

3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。

四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。

2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。

3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。

4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。

五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。

2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。

3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。

六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。

2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。

七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。

2. 施工现场应设置明显的警示标识，避免他人误入施工区域。

3. 施工人员应定期进行安全培训，增强安全意识。

八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。

各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。
