信号与系统 图解法求卷积和例

绪论:本章介绍数字信号处理课程的基本概念。

0.1信号、系统与信号处理1.信号及其分类信号是信息的载体，以某种函数的形式传递信息.这个函数可以是时间域、频率域或其它域，但最基础的域是时域。

分类：周期信号/非周期信号确定信号/随机信号能量信号/功率信号连续时间信号/离散时间信号/数字信号按自变量与函数值的取值形式不同分类：2.系统系统定义为处理（或变换）信号的物理设备,或者说,凡是能将信号加以变换以达到人们要求的各种设备都称为系统。

3。

信号处理信号处理即是用系统对信号进行某种加工。

包括：滤波、分析、变换、综合、压缩、估计、识别等等。

所谓“数字信号处理”,就是用数值计算的方法，完成对信号的处理.0.2 数字信号处理系统的基本组成数字信号处理就是用数值计算的方法对信号进行变换和处理。

不仅应用于数字化信号的处理，而且也可应用于模拟信号的处理。

以下讨论模拟信号数字化处理系统框图。

（1）前置滤波器将输入信号x a（t)中高于某一频率（称折叠频率,等于抽样频率的一半）的分量加以滤除。

（2)A/D变换器在A/D变换器中每隔T秒（抽样周期)取出一次x a(t)的幅度，抽样后的信号称为离散信号。

在A/D 变换器中的保持电路中进一步变换为若干位码。

（3）数字信号处理器（DSP）(4）D/A变换器按照预定要求,在处理器中将信号序列x（n)进行加工处理得到输出信号y（n）。

由一个二进制码流产生一个阶梯波形，是形成模拟信号的第一步.（5）模拟滤波器把阶梯波形平滑成预期的模拟信号；以滤除掉不需要的高频分量，生成所需的模拟信号y a(t）.0.3 数字信号处理的特点（1）灵活性.(2）高精度和高稳定性。

(3)便于大规模集成。

（4）对数字信号可以存储、运算、系统可以获得高性能指标。

0。

4 数字信号处理基本学科分支数字信号处理（DSP)一般有两层含义，一层是广义的理解，为数字信号处理技术-—DigitalSignalProcessing,另一层是狭义的理解,为数字信号处理器—-DigitalSignalProcessor.0。

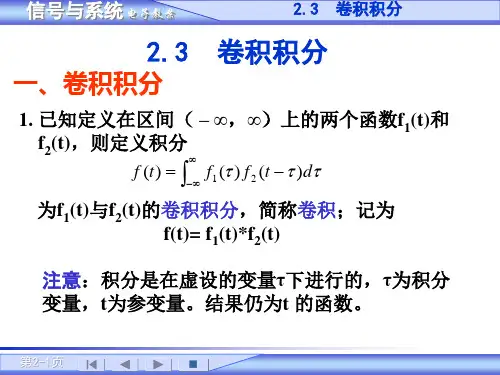

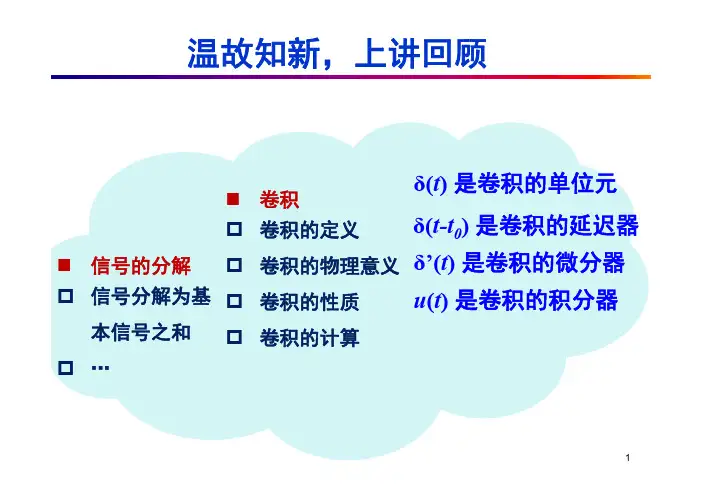

⏹卷积☐卷积的定义☐卷积的物理意义☐卷积的性质☐卷积的计算⏹信号的分解☐信号分解为基本信号之和☐…δ(t )是卷积的单位元δ(t-t 0)是卷积的延迟器u (t )是卷积的积分器δ’(t )是卷积的微分器温故知新，上讲回顾第二章信号的时域分析§2.1常用信号及其基本特性§2.2信号的时域运算Array§2.3信号的时域分解§2.4卷积积分§2.5卷积和信号分类；基本信号特性；信号分解与运算；卷积/卷积和周期/非周期判断；奇异函数运算；信号展缩平移；卷积/卷积和1. 掌握卷积和的定义/性质并进行计算（解析法、图解法、竖式法、性质求解）2. 习题课（信号时域分析几类常见题目）§2.5卷积和一、卷积和的定义及物理意义二、卷积和的性质三、卷积和的计算设x 1(n ) 和x 2(n )是两个序列，则1212()()()()k k k x n x n x x n ∞=−∞∗=−∑如果x 1(n ) 和x 2(n )都是因果序列，则11202()()()()nk x n x n x k x n k =∗=−∑1212()()()()d f t f t f f t τττ∞−∞∗=−⎰卷积和：卷积积分：1. 定义任意序列x (n ) 可以表示为单位样值信号δ(n ) 的移位加权和。

{}()=+(1)(1)+(0)()+(1)(1)+(2)(2)+()()()()k x n x n x n x n x n x k n k x k n k δδδδδδ∞=−∞−+−−+−+=− LTI 系统δ(n )h (n )x (n )?2. 物理意义输入δ(n-k )h (n-k )输出时不变x (k )δ(n-k )x (k )h (n-k )齐次性()=()()k x n x k n k δ∞=−∞−∑zs =()()()*(())k y n x k h n k h x n n ∞=−∞−∑ 可加性系统特性LTI 系统δ(n )h (n )卷积和卷积和的物理意义：揭示了LTI离散系统零状态响应与输入信号和系统单位样值响应之间的关系。
