野外地形图使用组图

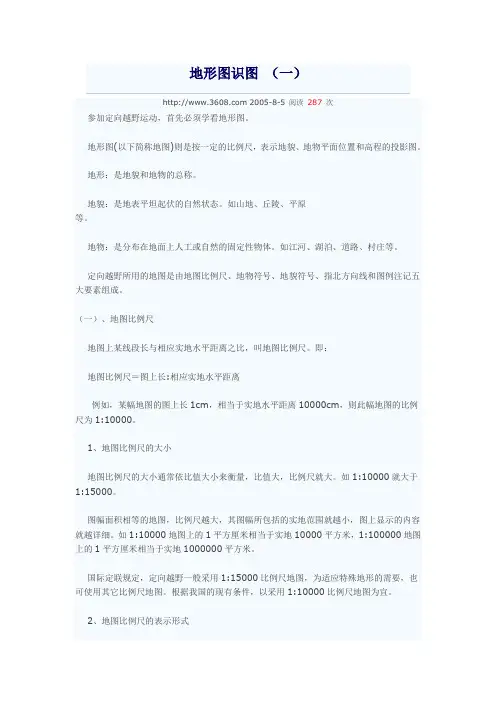

2005-8-5 阅读287次参加定向越野运动，首先必须学看地形图。

地形图(以下简称地图)则是按一定的比例尺，表示地貌、地物平面位置和高程的投影图。

地形：是地貌和地物的总称。

地貌：是地表平坦起伏的自然状态。

如山地、丘陵、平原等。

地物：是分布在地面上人工或自然的固定性物体。

如江河、湖泊、道路、村庄等。

定向越野所用的地图是由地图比例尺、地物符号、地貌符号、指北方向线和图例注记五大要素组成。

（一）、地图比例尺地图上某线段长与相应实地水平距离之比，叫地图比例尺。

即：地图比例尺＝图上长:相应实地水平距离例如，某幅地图的图上长1cm，相当于实地水平距离10000cm，则此幅地图的比例尺为1:10000。

1、地图比例尺的大小地图比例尺的大小通常依比值大小来衡量，比值大，比例尺就大。

如1:10000就大于1:15000。

图幅面积相等的地图，比例尺越大，其图幅所包括的实地范围就越小，图上显示的内容就越详细。

如1:10000地图上的1平方厘米相当于实地10000平方米，1:100000地图上的1平方厘米相当于实地1000000平方米。

国际定联规定，定向越野一般采用1:15000比例尺地图，为适应特殊地形的需要，也可使用其它比例尺地图。

根据我国的现有条件，以采用1:10000比例尺地图为宜。

2、地图比例尺的表示形式定向越野地图上的比例尺，一般是用数字比式表示，如1:10000。

个别地图除用数字比式表示外，还绘有图解比例3、图上量读实地距离1）、用直尺量算：先用直尺量取图上两点长度，然后依据地图比例尺按公式计算。

计算公式为：实地距离＝图上长×比例尺分母如在1:10000地图上量取两点长度为1.2CM，则实地水平距离＝l.2×10000＝120(M)2）、目估法：即先估计图上两点长度，尔后按公式计算。

定向越野时，一般是在运动中求实地距离，主要是采用目估法。

图上距离越长，估计误差就越大，可以采用分段目估。

熟练掌握地形图的使用技巧地形图是一种能够直观反映地球表面地貌特征的图件。

它通过不同的符号和色彩来表示地球表面的高程和地形特征，帮助我们了解地球的地质构造、山川河流、植被分布和人类活动等。

掌握地形图的使用技巧对于地理学习、自然灾害预防和旅行探险等方面都非常重要。

下面我将从准备工作、符号解读、高程判断和地形特征四个方面介绍地形图的使用技巧。

首先是准备工作。

在使用地形图之前，我们首先要了解地形图的相关知识和基本构成。

地形图一般包括高程线、等高线间隔、符号、图例和比例尺等内容。

了解这些基本要素可以帮助我们更好地理解和利用地形图。

此外，还应该熟悉地图上的常用符号和色彩，比如山地、低地、河流、湖泊、道路等的符号表示方法，以及色彩表示不同高程的规律，这样在阅读地形图时就能够更加准确地理解地形特征。

其次是符号解读。

地形图上的符号是表示地球表面特征的重要方法，因此我们需要掌握不同符号的含义。

比如，圆形表示山顶，三角形表示山脊，水平线表示平原，垂直线表示陡坡等。

理解这些符号的含义可以帮助我们准确地判断地势高低和地形特征。

此外，地形图中还会使用不同的颜色来表示地貌和地质特征，比如绿色表示低地、森林和植被茂盛的地区，蓝色表示水域等。

通过仔细观察这些符号和颜色的组合，我们就能够更加准确地理解地形图所表达的信息。

第三是高程判断。

地形图上的高程是指地球表面上某一点与参考水平面之间的垂直距离。

高程是地形图上最重要的信息之一，也是我们了解地区地势特征的关键。

在地形图上，高程一般用等高线来表示，等高线是连接地球上同一高程点的线。

通过观察等高线的间隔和走向，我们可以判断该地区的地势高低、起伏和地形特征。

间隔越小，表示地势变化越陡峭；间隔越大，表示地势变化越平缓。

等高线的走向也能够反映地势特征，如平行等高线表示平原或山脊，环形等高线表示山顶或山谷等。

因此，通过仔细观察和解读等高线的间隔和走向，我们就能够更加准确地判断地势高低和地形特征。

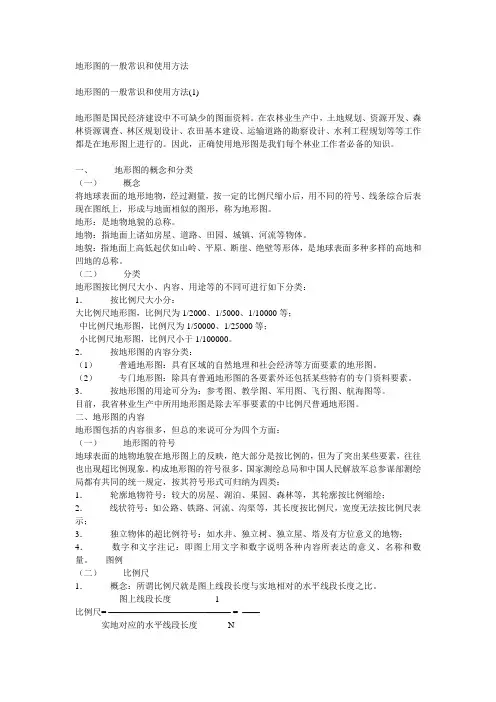

地形图的一般常识和使用方法地形图的一般常识和使用方法(1)地形图是国民经济建设中不可缺少的图面资料。

在农林业生产中，土地规划、资源开发、森林资源调查、林区规划设计、农田基本建设、运输道路的勘察设计、水利工程规划等等工作都是在地形图上进行的。

因此，正确使用地形图是我们每个林业工作者必备的知识。

一、地形图的概念和分类（一）概念将地球表面的地形地物，经过测量，按一定的比例尺缩小后，用不同的符号、线条综合后表现在图纸上，形成与地面相似的图形，称为地形图。

地形：是地物地貌的总称。

地物：指地面上诸如房屋、道路、田园、城镇、河流等物体。

地貌：指地面上高低起伏如山岭、平原、断崖、绝壁等形体，是地球表面多种多样的高地和凹地的总称。

（二）分类地形图按比例尺大小、内容、用途等的不同可进行如下分类：1．按比例尺大小分：大比例尺地形图，比例尺为1/2000、1/5000、1/10000等；中比例尺地形图，比例尺为1/50000、1/25000等；小比例尺地形图，比例尺小于1/100000。

2．按地形图的内容分类：（1）普通地形图：具有区域的自然地理和社会经济等方面要素的地形图。

（2）专门地形图：除具有普通地形图的各要素外还包括某些特有的专门资料要素。

3．按地形图的用途可分为：参考图、教学图、军用图、飞行图、航海图等。

目前，我省林业生产中所用地形图是除去军事要素的中比例尺普通地形图。

二、地形图的内容地形图包括的内容很多，但总的来说可分为四个方面：（一）地形图的符号地球表面的地物地貌在地形图上的反映，绝大部分是按比例的，但为了突出某些要素，往往也出现超比例现象。

构成地形图的符号很多，国家测绘总局和中国人民解放军总参谋部测绘局都有共同的统一规定，按其符号形式可归纳为四类：1．轮廓地物符号：较大的房屋、湖泊、果园、森林等，其轮廓按比例缩绘；2．线状符号：如公路、铁路、河流、沟渠等，其长度按比例尺，宽度无法按比例尺表示；3．独立物体的超比例符号：如水井、独立树、独立屋、塔及有方位意义的地物；4．数字和文字注记：即图上用文字和数字说明各种内容所表达的意义、名称和数量。

130张野外地质构造实拍图，经典、直观、一眼看懂！2018-05-14 13:54剪节理视域宽度2m，图示岩层发育近乎正交的两组剪节理，将其分割为方形的岩块，沿着节理缝还有方解石岩脉充填。

大型褶皱视域宽度200m，逆冲推覆过程中往往会通过褶皱调节应力。

图示为挤压应力背景下形成的大型不协调褶皱。

不整合视域宽度50m，不整合面上覆二叠纪水平石灰岩，下伏晚元古代的倾斜石灰岩，沉积间断为约300个百万年。

劈理折射视域宽度3m，劈理穿过不同能干性的岩层时，劈理面的角度会发生变化。

在强硬层中，劈理与层理的夹角较大，在软弱层中，劈理与层理的夹角较小。

图示浅色的砂岩属于强硬层，几乎不发生发劈理，暗色的泥岩属于软弱层，劈理高度发育。

断层面的擦痕和阶步视域宽度20cm，岩体发生错断后有明显位移，接触面也会断层滑动中留下粗糙不平的擦痕，沿着断层面会有方解石等矿物沿滑动方向呈纤维状生长，然后被拉断而形成一些微小阶梯断口和微细断口，可以用于指示断层运动方向。

不对称的S型布丁构造视域宽度1m，图示为石英脉形成的不对称S型布丁，与鞘褶皱有关，主体布丁下可见封闭状岩脉环，顶部的剪切方向为从左向右。

布丁的肿缩现象视域宽度40cm，韧性差异相差较小的岩层形成布丁时，相对强硬层（白色）局部收缩而不断离，而相对软弱层（灰色）在布丁的颈部收缩处形成小型褶皱。

古水流的线状构造视域宽度2m，河流动力拖拽河床底部岩石运动，留下顺着水流方向长条状凹槽，后来被沉积物充填，形成了线状构造的印模，可以指示水流方向和沉积方向。

鱼骨状交错层理视域宽度50cm，两套交错层理表现出相反的倾向，这是水流方向反复动荡形成的典型特征，一般是潮汐成因。

上面和下面的平行层理表明了很强的水动力。

10斜层理视域宽度40cm，一系列纹层斜交于层系界面，一般形成于动荡的水或者风动力环境中，可以指示其流动方向。

图示斜层理的下部缓慢沉积，与层系界面相切，上部被侵蚀，与层系界面相交。

如何读地形图（二）-怎样使用地形图（强烈推荐）怎样使用地形图我们学习识别地形图的目的是为了使用地形图，特别是要会现地使用地形图。

现地使用地图，就是把地图拿一现地，将地图与现地地形一一对应起来，以便分析研究地形，全面地熟悉、掌握地形情况，按照实际地形组织计划部队行动，充分发挥地图的作用。

初学使用地形图的人常有这样的感觉:就图识图还比较清楚，一到现地就有点晕头转向；在简单地形上不安了些，特别是一到生疏复杂地形就更容易糊涂了。

产生这种情况的原因，一是对图不熟，二是没有很好地掌握现地使用地形图的要领。

现地怎样使用地图?它有哪些要领?概括地说，主要有:判定方位、标定地图、确定站立点、对照地形、按地图行进和分析研究地形等基本问题。

(一)判定方位军队机动性大，活动地区广，经常遇到各种复杂的天候和地形条件，因此，我们每一个解放军战士，都要学会在完全生疏的地方，在漆黑的夜晚，在深山密林中，在茫茫的沙漠和草原上判定方位的本领。

军队在战斗行动中，必须随时随地能辨明方向，明确敌我关系位置。

如穿插分队进行迂回包围敌人，侦察分队潜入敌后侦察敌情，通讯分队执行送信、架线等任务是如果迷失了方向，不仅会贻误战机，甚至可能遭受重大伤亡，后果是难以想象的。

所以，判定方位是军队行动的重要依据。

判定方位的方法很多这里只介绍几个简单常用的方法，可以因地制宜，灵活运用。

1. 用指北针指北针是军队基层指挥员的一项装备器材。

指北针的针尖，含有两种磁性，在地同、北磁极的吸引下，它的针尖永远指着南方和北方，所以，用指产针判定方位，简单方便，只要把指北针放平，它就能给你指出南北方向。

不论是在陆地、在海洋还是在空中，也不管是黑夜、白昼或是刮风下雨，都是一样地灵便。

指北针为什么能指示南北方向呢?这是由地球特性决定的。

地球是一个大磁体，它有两个磁极:一个叫地磁北极，另一个叫地磁南极，根据磁性“同性相斥，异性相吸”的原理，指北针的磁针在这两个磁极的吸引下，就一头指北，一头指南。

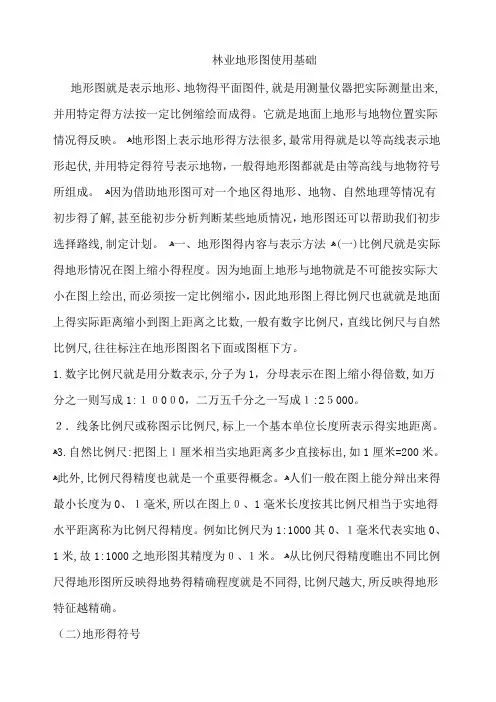

林业地形图使用基础地形图就是表示地形、地物得平面图件,就是用测量仪器把实际测量出来,并用特定得方法按一定比例缩绘而成得。

它就是地面上地形与地物位置实际情况得反映。

ﻫ地形图上表示地形得方法很多,最常用得就是以等高线表示地形起伏,并用特定得符号表示地物，一般得地形图都就是由等高线与地物符号所组成。

ﻫ因为借助地形图可对一个地区得地形、地物、自然地理等情况有初步得了解,甚至能初步分析判断某些地质情况，地形图还可以帮助我们初步选择路线,制定计划。

ﻫ一、地形图得内容与表示方法ﻫ(一)比例尺就是实际得地形情况在图上缩小得程度。

因为地面上地形与地物就是不可能按实际大小在图上绘出,而必须按一定比例缩小，因此地形图上得比例尺也就就是地面上得实际距离缩小到图上距离之比数,一般有数字比例尺，直线比例尺与自然比例尺,往往标注在地形图图名下面或图框下方。

1.数字比例尺就是用分数表示,分子为1，分母表示在图上缩小得倍数,如万分之一则写成1:１０0０0，二万五千分之一写成１:2５000。

２．线条比例尺或称图示比例尺,标上一个基本单位长度所表示得实地距离。

ﻫ3.自然比例尺:把图上ｌ厘米相当实地距离多少直接标出,如1厘米=200米。

ﻫ此外,比例尺得精度也就是一个重要得概念。

ﻫ人们一般在图上能分辩出来得最小长度为0、１毫米,所以在图上０、1毫米长度按其比例尺相当于实地得水平距离称为比例尺得精度。

例如比例尺为1:1000其0、１毫米代表实地0、1米,故1:1000之地形图其精度为０、１米。

ﻫ从比例尺得精度瞧出不同比例尺得地形图所反映得地势得精确程度就是不同得,比例尺越大,所反映得地形特征越精确。

（二)地形得符号一般用等高线表示。

1、等高线得含含义及其特征ﻫ等高线就是地面同一高度相邻点之连线,等高线得特点为:（1)．同线等高。

即同一等高线上各点高度相同。

（2).自行封闭。

各条等高线必自行成闭合得曲线,若因图幅听限不在本幅闭合必在邻幅闭合。

军事地形学：野战军教你识图用图长期以来大家对识别和掌握地图使用方fa都只是在文字和纯图形层面上理解，这样的方fa比较抽象，无法和地形环境进行对比和参照，理解起来就会有一定的难度，今天我就抛开那些枯燥的教科书以图解的形式，向大家介绍一些自己积累的识图用图的方fa，希望对大家在户外活动中如何正确地识别地图有所帮助，使大家对地图有一个粗略的了解。

军事用的地图：是军官/ 士兵用的那种。

普通地图：市面上随处可以买到的那种。

他们之间的区别有哪些？精度？还有呢？军事地图是机密级的，所以平时是看不到的，只能用于部队作战、训练和其它军事行动中！军用地图非常详细，详细到有一棵独立树，详细到有一条个行小路，详细到有一条小河，小河有多宽、多深、河底的性质，详细到有一小桥，小桥多宽多长，承载能力有多大！军用地图很精确，有1:1万、1:5万、1:10万的精确比例尺，有非常精确的等高线，专业人员利用军人地图，可以做成非常逼真的沙盘。

地图上有经纬线，可以很准确的确定图上一点的地理位置。

军事地形学的用途：军事地形学是军事上研究和利用地形的一门学科，是军事训练的共同科目之一。

主要研究地形对战斗行动影响的规律，军用地图和航空、航天像片的识别与应用原理，战场简易测量方法以及调制要图的要领等。

军事地形学所研究的内容，都是围绕研究利用地形而选定的。

随着现代战争的需要和军事测绘技术及其新成果的不断发展，特别是地图品种的增多，将为军事地形学增添新的内容。

军事地形学是从军事应用的角度研究和利用地形的一门学科。

它主要研究地形对战斗行动影响的规律，军用地图和航空、航天像片的识别与应用原理，战场简易测量方法以及调制要图的要领等。

地形是组织指挥作战所依据的重要条件，是影响部队作战行动的基本因素之一，利用地形为历代军事家所重视。

《孙子·地形篇》并列举了作战中经常遇到的通、挂、支、隘、险、远等六种地形，指出了利用各类地形的原则。

孙武的这些论述从不同角度说明了地形与作战的密切关系，强调将帅要重视对地形的研究和利用。

超实用！39张野外经典地质现象图！在世界各地，大自然鬼斧神工般创造了无数神奇的地质现象！今天，就让我们通过野外地质现象高清图一起来看一看吧！01石灰岩溶蚀作用石灰岩经溶蚀作用形成溶蚀坑,节理缝发生溶蚀作用, 变得更宽更深。

02火山角砾岩火山角砾岩是由火山作用形成的棱角状和次棱角状砾石含量>50%的角砾岩。

直径一般大于4毫米，所含熔岩碎片以凝灰岩居多，玻璃细片及整石较少。

03共轭断层露头位于英国内马里湾的二叠-三叠系霍普曼砂岩的共轭断层。

04板劈理板劈理是板岩或其它均质沉积岩石在变形作用和低级变质作用下，于垂直压缩的方向上所普遍发育的片状或板状矿物，呈平行排列而形成的面理。

05枕状构造是一种软沉积物变形,密度反转引发了荷载现象, 如同一个蘑菇帽。

06糜棱岩糜棱岩是颗粒很细呈条带状分布的动力变质岩。

由原来粗粒岩石(花岗岩等)受强烈的定向压力破碎成粉末状，再经胶结形成坚硬岩石，矿物成分与原岩无多大变化。

07包卷构造在细砂、粉砂沉积物液化过程中，流水施加的剪切力或在斜坡上的重力作用，使沉积地发生滑动，使一个层内的原始的层理构造发生复杂的“褶皱”，形成连续分布的开阔向前和紧密背斜组成的“包卷”状态，称为包卷构造。

08韧性剪切带西班牙加泰罗尼亚的右旋韧性剪切带横切薄层状片岩。

09角度不整合这种接触关系的特征是：上、下两套地层的产状不一致以一定的角度相交；两套地层的时代不连续，两者之间有代表长期风化剥蚀与沉积间断的剥蚀面存在。

10冲积扇冲积扇是河流出山口处的扇形堆积体。

平面上呈扇形，扇顶伸向谷口；立体上大致呈半埋藏的锥形。

11绳状熔岩属熔岩流表面构造。

是结壳熔岩流表层局部受到不同程度的推挤、扭动、卷曲而成，外表与麻绳、草绳等极为相似，表面粗糙成束出现。

12窗棂构造窗棂构造常沿着强弱岩层相邻的强硬层的界面出现。

一系列宽而圆的背形被尖而窄的向形所分开，形成“嵌入”式褶皱。

13缝合线构造缝合线主要产于比较纯净的碳酸盐岩中，有时也出现于石英砂岩、盐岩、硅质岩中，指的是横剖面中将相邻两个岩层或同一岩层的两个相邻部分连接起来的锯齿状接缝。

如何利用地形图进行野外导航引言：在野外探险或徒步旅行中，正确的导航是确保安全和成功的关键。

虽然现代导航装备十分普及，但对于野外活动者来说，熟练运用地形图仍然是不可或缺的技能。

地形图是一种描绘地球表面特征和地势高低变化的图表，它提供了关键的地理信息，帮助我们在未知的领域中找到正确的方向。

本文将探讨如何正确使用地形图进行野外导航。

一、了解地形图的基本元素地形图通常由以下元素组成：等高线、河流、水体、道路、人工建筑物等。

其中，等高线是最重要的元素之一。

等高线是连接着相同海拔高度的点的线，通过观察等高线之间的间隔和形状，我们可以了解地形的起伏和地势的变化。

二、熟悉地形图的符号和图例地形图上的符号和图例提供了关键的信息，帮助我们更好地理解地形。

例如，山峰、山谷、河流等都有特定的符号表示。

在进行野外导航时，我们应该熟悉这些符号和图例，并能够准确地对它们进行解读。

三、理解等高线的特点和用法等高线是地形图上最常见和最重要的要素之一。

通过观察等高线的间隔和形状，我们可以推断出地形的起伏和斜度。

当等高线之间的间隔较小时，表示地势较平坦；当等高线之间的间隔较大时，表示地势较陡峭。

此外，等高线的形状也提供了关于沟壑、山脊等地形特征的信息。

在进行野外导航时，我们可以根据等高线的特点选择最佳的行走路线。

四、利用地形图进行定位和测量地形图不仅可以帮助我们找到正确的方向，还可以帮助我们确定自己的位置。

通过使用地形图上的明显特征，如山峰、河流、道路等，我们可以与实际地貌进行比对，确认自己的位置。

此外，地形图上的比例尺可以帮助我们进行距离和面积的估算，方便我们规划行程和判断距离。

五、注意地形图的局限性虽然地形图提供了丰富的地理信息，但它也有一些局限性。

地形图上的信息可能存在一定的误差，特别是在地形起伏较大的地区。

此外，地形图无法提供一些实时信息，如天气变化、道路状况等。

因此，我们在使用地形图进行野外导航时，应该结合实际情况，谨慎判断。

野外地形图使用[组图]识图是基础，用图是关键。

野外使用地图是在掌握识图基本知识的基础上进行的，是定向越野训练中的重点内容。

（一）实地判定方位1、利用指北针判定方位实地利用指北针判定方位是定向越野最基本的方法。

判定时，平持指北针，待磁针稳定后，磁针红色一端所指的方向，为实地的磁北方向，面向磁北，左西、右东、背后为南。

2、利用自然特征判定方位有些地物、地貌由于受阳光、气候等自然条件的影响，形成了某种特征，可以利用这些特征来概略地判定方位。

①独立大树，通常是南面枝叶茂密，树皮较光滑；北面枝叶较稀少，树皮粗糙，有时还长青苔。

砍伐后，树桩上的年轮，北面间隔小，南面间隔大。

②突出地面的物体，如土堆、土堤、田埂、独立岩石和建筑物等，南面干燥，青草茂密，冬季积雪融化较快；北面潮湿，易生青苔，积雪融化较慢。

土坑、沟渠和林中空地则相反。

③我国大部地区，尤其是北方，庙宇、宝塔的正门多朝南方；广大农村住房的正门一般也多朝南开。

3、利用北极星判定方位北极星，是正北天空一颗较亮的恒星，夜间找到北极星，就找到了正北方向。

图22 利用北极星判定方位北极星是小熊星座的一颗星，距北天极约1。

，肉眼看来，北极星就在正北方。

由于小熊星座除北极星外均较暗淡，通常根据大熊星座(即北斗七星，俗称勺星)或仙后星座（即女帝星座，又称“W”星）来寻找。

大熊星座由七颗明亮的星组成，形状象一把勺子，将勺端甲、乙两星的连线向勺子口方向延长，约在两星间隔的五倍处，有一颗较明亮的星，就是北极星。

仙后星座由五颗明亮的星组成，形状很象一个变向的“W”，在“W”字缺口方向为缺口宽度两倍处的一颗较亮的星，就是北极星。

找到北极星后，面向北极星，前北后南左东右西。

（二）、标定地图实地使用地图，首先要标定地图。

1、用指北针标定标定方法同上。

利用指北针标定地图精度高，而且不易失误，是初学者标定地图最好的—种方法。

2、概略标定现地判明方位后，只要将地图上方对向实地北方，地图即已概略标定。

地貌图知识（学了军事地图也会看）定向运动及野外生存入门技巧4地图在古代早已显示出它的重要作用了。

那么地图在现代战争中的作用又如何呢?现代战争，各军兵种协同作战，战场范围广阔，战争的突然性和破坏性增大，情况复杂多变，组织指挥复杂，对地图的依赖性更大，地图成了军队组织指挥作战必不可少的工具。

经验证明，指挥员如能正确地利用地图，就能顺利地完成战斗任务，如不能正确地利用地图，将会功亏一篑。

而在我们日常户外活动中，地图也是野外活动、生存的好帮手。

上一集我们主要讲解了第一部分：地形图知识（学了军事地图也会看）定向运动及野外生存入门技巧3 今天我们将会讲解地图中的地貌（等高线地图）判定知识，等高线地形图在日常生活、生产建设、国防军事中具有重要作用，通过判读能掌握大量信息．读某地等高线（米）地形图。

各种地图的用途不一样，其分类很多，在户外领域中，我们用的最多的是等高线地图，定向越野使用的专业地图也是等高线地图。

这是因为在卫星地图、交通地图之中，我们只能知道哪里是山地，却很难看出具体的海拔落差以及坡度的缓急。

这就是为什么我们选择等高线地图的原因。

地貌判读地貌和水系一起构成图上其他要素的自然基础。

地图上表示地貌的方法很多，主要有等高线法、晕翁法、晕渲法、分层高色法、写景法及组合法（如等高线加晕渲）等。

等高线法，是现代地图表示地貌的基本方法。

它虽然缺乏立体效果，但能科学地反映地面起伙状况及其特性，能量测或判定地面点的高程、高差，斜面的坡度，两点通视程度和求取遮蔽度。

一、等高线显示地貌1 . 等高线显示地貌的原理等高线是由地面上高程相等的各点连接而成的曲线。

假想把一座山从底到顶按相等的高度一层层水平切开，这样，在山的表面就出现许多大小不同的截口线，再把这些截口线垂直投影到同一平面上，便形成一圈套一圈的曲线图形，因为同一条曲线上各点的高程都相等，所以叫等高线。

地图戟是根据这个原理显示地貌的。

如图 4 - 9。

2 . 等高线显示地貌的特点(1)) 图上每一条等高线都表示实地的一定高度，在同一条等高线上各点的高程相等，旬条等高线都是闭合曲线。
