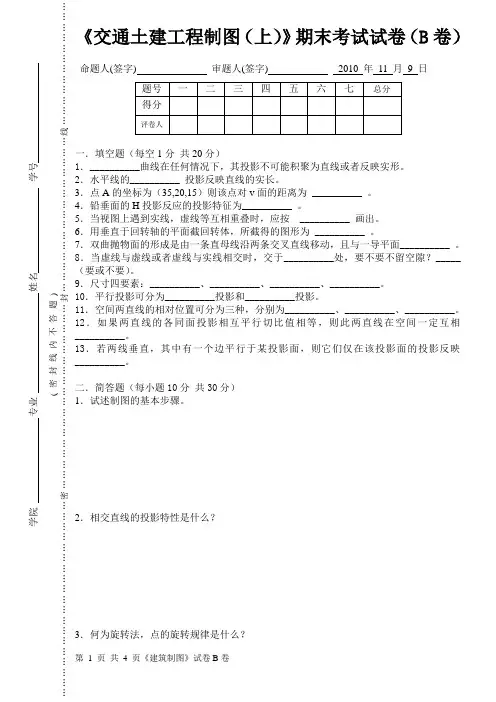

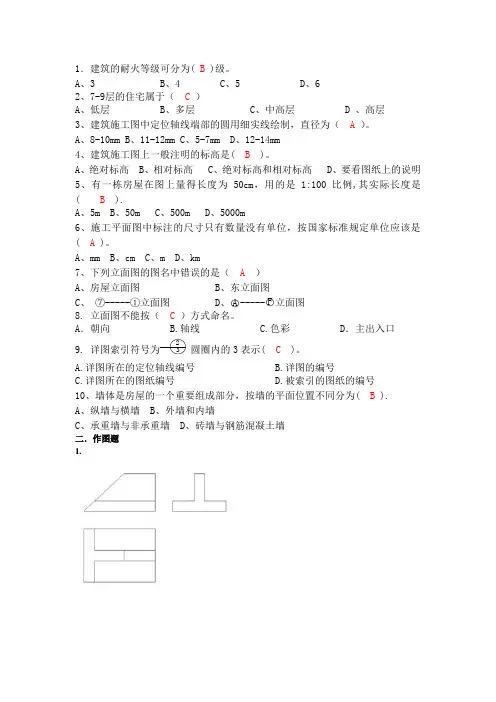

工程制图试卷B及答案
- 格式：doc
- 大小：160.50 KB
- 文档页数：6
2014年工程制图A试卷及答案
一、填空题（24 分，每小题2分）
1.根据《机械制图图纸幅面和格式》的规定，图纸的基本图幅有( 5 )种，幅面代号分别为A0、A1、A2、A3和( A4 ) 。
2.根据《尺寸注法》,一个完整的尺寸应由尺寸界线、尺寸线及数字和( 符号)组成，在标注时尽可能使用符号或者速写词，例如均布、厚度的符号分别为( EQS )、t 。
3．投影法分(中心投影)和（平行投影）两大类。
4.通常物体的三视图主要包括( 主视图)、俯视图和侧视图；在三视图的投影关系中，反映了物体上所有几何元素3个投影之间的对应关系分别是( 长对正)、高齐平和宽相等；
5．在点的三面投影图中，aa x反映点A到（V ）面的距离，a’a z反映点A到( W )面的距离。
6.工程上经常使用的单一几何形体的柱、锥、球、环等称为（基本几何体），可分为：平面立体和曲面立体；在表示平面立体的投影时，可见的平面或者棱线的投影，即轮廓线画成（粗实线），不可见的轮廓线画成虚线。
7．绘制机械图样时采用的（比例），为图样机件要素的线性尺寸与实际机件相应要素的（线性之比）。
8．正垂面上的圆在（V面）上的投影为直线，在（H面）上的投影形状为椭圆。
9．正等轴测图的伸缩系数是（0.82 ），简化伸缩系数是（ 1 ）。
10.同一机件如采用不同的比例画出图样，则其图形大小（不同），但图上所标注的尺寸数值是（一样的）。
11.图形是圆、大于半圆注（直径）尺寸；图形是半圆、小于半圆注（半径）尺寸。
12.平面与立体相交，立体被平面截切所产生的表面交线，称为截交线，该平面称为（截平面），截交线围成的平面图形为（截断面）。
13. 点的绝对坐标可表示为（X,Y ）点的相对坐标可表示为[@)(X,Y)]。
14.30°在CAD中的字符代码是 30%%D ,直径Φ30在CAD中的字符代码是（ %%C30 ），±在CAD中的字符代码是（ %%P ）。
二、判断与选择题（16分，每小题2分）
1.下列命令中没有复制功能的是：（ B ）
A矩阵命令B移动命令C偏移命令D镜像命令
2．已知物体的主俯视图，正确的左视图是( B )。
3.已知一立体的轴测图，按箭头所指的方向的视图是( C )。
4.使用多段线命令能创建什么类型的对象？（ D ）
A直线B曲线C有宽度的直线和曲线D以上都是5.已知圆柱被截取切后的主、俯视图，正确的左视图是（ C ）
6．已知主视图和俯视图，正确的左视图是（ C ）。
7．图示断面的正确画法是（ C ）。
8. 已知平面与V面的倾角为30°，正确的投影图为 B 。
9．正确的左视图是（ D ）。
10.判断下列各图中，( C )表示平面。
三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。
（20 分）
四、确定φ30P7/h6中孔和轴的极限偏差及配合性质。
（20 分）解：由基本尺寸φ30和孔的公差带代号P7，从附表2-3可查得孔的上、下偏差分别为ES=-14um,EI=-35um由此可知孔的尺寸
φ50-0.014/ -0.035;
由基本尺寸φ30和轴的公差带代号h6，从附表2-5可查得轴的上、下偏差分别为es=0um,ei=-13um，由此可知轴的尺寸
φ30 0/-0.013;
由以上分析知道，该基孔制配合为过盈配合，
最大间隙为：ES-ei=-14um -（-13um）=-1 um=-0.001mm，
最小间隙为：EI-es= -35um -（0 um）=-35um=-0.035mm。
五、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。
（20 分）
解：。
