LCD材料特性
- 格式:ppt
- 大小:523.50 KB
- 文档页数:33

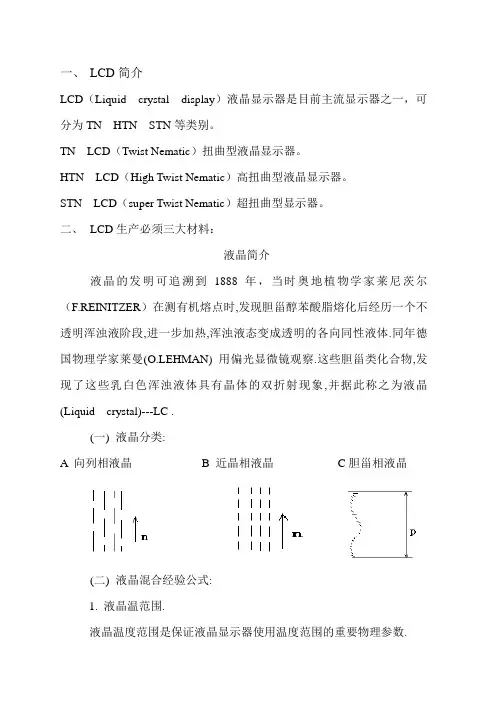

一、LCD简介LCD(Liquid crystal display)液晶显示器是目前主流显示器之一,可分为TN HTN STN等类别。
TN LCD(Twist Nematic)扭曲型液晶显示器。
HTN LCD(High Twist Nematic)高扭曲型液晶显示器。
STN LCD(super Twist Nematic)超扭曲型显示器。
二、LCD生产必须三大材料:液晶简介液晶的发明可追溯到1888年,当时奥地植物学家莱尼茨尔(F.REINITZER)在测有机熔点时,发现胆甾醇苯酸脂熔化后经历一个不透明浑浊液阶段,进一步加热,浑浊液态变成透明的各向同性液体.同年德国物理学家莱曼(O.LEHMAN) 用偏光显微镜观察.这些胆甾类化合物,发现了这些乳白色浑浊液体具有晶体的双折射现象,并据此称之为液晶(Liquid crystal)---LC .(一)液晶分类:A 向列相液晶B 近晶相液晶C胆甾相液晶(二)液晶混合经验公式:1. 液晶温范围.液晶温度范围是保证液晶显示器使用温度范围的重要物理参数.X1⊿H1+X2⊿H2T=X1⊿S1+X2⊿S2X1,X2是组分子.⊿H1,⊿H2是各组分子的热焓. ⊿S1, ⊿S2是个组分的熵.2.介电常数各向异性,折射率各向异性.介电常数各向异性(⊿ε)对工作电压.陡峭度的影响较大.(X1/N1)ε1+(X2/N2) ε2ε=(X1/N1)+(X2/N2)X1,X2是组分1和2的克分子数.N1,N2是各组分的密度.ε1, ε2是各组分的介电常数.3.弹性常数.弹性常数与响应时间,工作电压和陡峭度等参数有关.X1√Kii1 +x2√kii2√Kii = ,i =1,2,3X1+X2X1,X2是组分1和2的克分子数.Kii1,Kii2是各组分的弹性常数. (三)液晶材料的使用注意事项。
1.密闭,避光保存。
2.液晶配制时,应将所使用的容器及工具用丙酮清洗干净。
3.因液晶种类较多,配制好的液晶,液晶型号、配比、配制时间及配制人等应表示清楚。

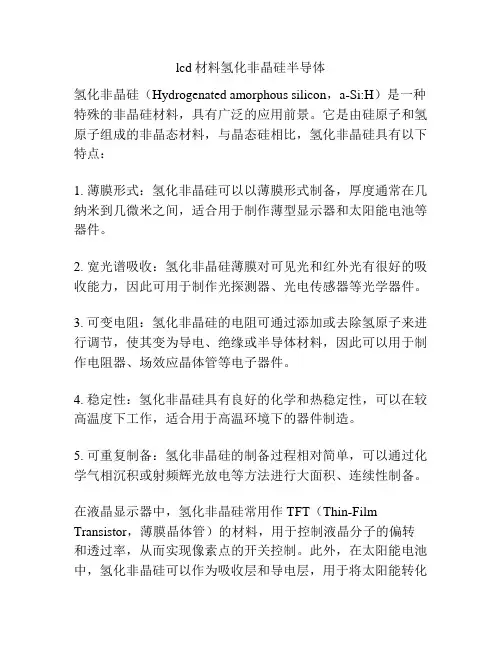

lcd材料氢化非晶硅半导体
氢化非晶硅(Hydrogenated amorphous silicon,a-Si:H)是一种特殊的非晶硅材料,具有广泛的应用前景。
它是由硅原子和氢原子组成的非晶态材料,与晶态硅相比,氢化非晶硅具有以下特点:
1. 薄膜形式:氢化非晶硅可以以薄膜形式制备,厚度通常在几纳米到几微米之间,适合用于制作薄型显示器和太阳能电池等器件。
2. 宽光谱吸收:氢化非晶硅薄膜对可见光和红外光有很好的吸收能力,因此可用于制作光探测器、光电传感器等光学器件。
3. 可变电阻:氢化非晶硅的电阻可通过添加或去除氢原子来进行调节,使其变为导电、绝缘或半导体材料,因此可以用于制作电阻器、场效应晶体管等电子器件。
4. 稳定性:氢化非晶硅具有良好的化学和热稳定性,可以在较高温度下工作,适合用于高温环境下的器件制造。
5. 可重复制备:氢化非晶硅的制备过程相对简单,可以通过化学气相沉积或射频辉光放电等方法进行大面积、连续性制备。
在液晶显示器中,氢化非晶硅常用作TFT(Thin-Film Transistor,薄膜晶体管)的材料,用于控制液晶分子的偏转和透过率,从而实现像素点的开关控制。
此外,在太阳能电池中,氢化非晶硅可以作为吸收层和导电层,用于将太阳能转化
为电能。
总的来说,氢化非晶硅材料在光电领域具有广泛的应用潜力,其优异的光学和电学性质使其成为一种重要的半导体材料。

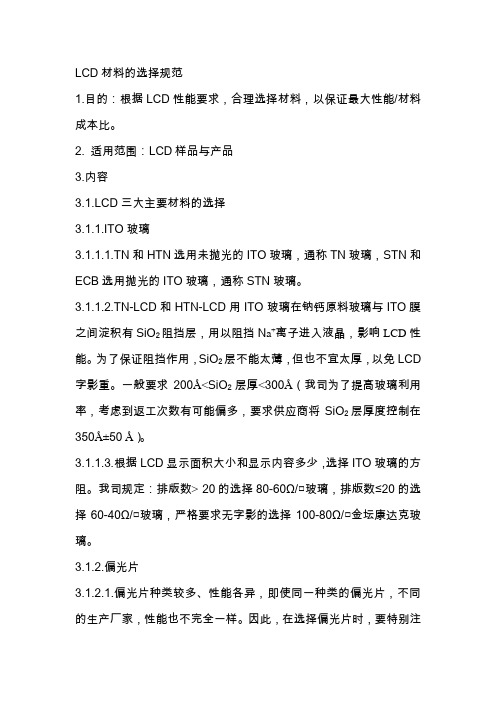

LCD材料的选择规范1.目的:根据LCD性能要求,合理选择材料,以保证最大性能/材料成本比。
2. 适用范围:LCD样品与产品3.内容3.1.LCD三大主要材料的选择3.1.1.ITO玻璃3.1.1.1.TN和HTN选用未抛光的ITO玻璃,通称TN玻璃,STN和ECB 选用抛光的ITO玻璃,通称STN玻璃。
3.1.1.2.TN-LCD和HTN-LCD用ITO玻璃在钠钙原料玻璃与ITO膜之间淀积有SiO2阻挡层,用以阻挡N a+离子进入液晶,影响LCD性能。
为了保证阻挡作用,SiO2层不能太薄,但也不宜太厚,以免LCD字影重。
一般要求200Å<SiO2层厚<300Å(我司为了提高玻璃利用率,考虑到返工次数有可能偏多,要求供应商将SiO2层厚度控制在350ű50Å)。
3.1.1.3.根据LCD显示面积大小和显示内容多少,选择ITO玻璃的方阻。
我司规定:排版数>20的选择80-60Ω/□玻璃,排版数≤20的选择60-40Ω/□玻璃,严格要求无字影的选择100-80Ω/□金坛康达克玻璃。
3.1.2.偏光片3.1.2.1.偏光片种类较多、性能各异,即使同一种类的偏光片,不同的生产厂家,性能也不完全一样。
因此,在选择偏光片时,要特别注意以下问题:3.1.2.1.1.LCD底色偏光片的色相指标对LCD的底色有影响,因此,对底色要求严格的客户,最好选择同一生产厂家的同类型偏光片。
由于缺货不得不选用其他厂家或其他类型的偏光片时,尽量选择色相指标相近的代换品。
3.1.2.1.2.LCD的可靠性 LCD的可靠性与偏光片的耐久性密切相关,因此,应选择相应耐久性的偏光片来保证LCD的可靠性。
偏光片的耐久性一般分成三个等级:标准型70°C/干X 500h,40°C /90%RH X 500h;中耐久80°C/干X 500h,60°C /90%RH X 500h;高耐久90°C/干X 500h,80°C /90%RH X 500h。
LCD1602液晶显示器简介一概述液晶(Liquid Crystal)是一种高分子材料,因其特殊的物理、化学、光学特性,广泛应用轻薄显示器上。
液晶显示器(Liquid Crystal Display,LCD)的主要原理是以电流刺激液晶分子产生点、线、面并配合背部灯管构成画面。
各种型号的液晶通常是按照显示字符的行数或液晶点阵的行、列数来命名。
例如,1602表示每行显示16个字符,一共可以显示两行。
这类液晶通常称为字符型液晶,只能显示ASCII码字符。
12232表示液晶显示画面由122列、32行组成,共有122*32个点来显示各种图形。
用户可以通过程序控制这些点中任何一个点显示或不显示,从而构成各种图形画面。
因此,12232称为图形型液晶。
液晶体积小,功耗低,显示操作简单。
但其有致命的弱点,即使用温度范围很窄。
通用型液晶工作温度为0到+55摄氏度,存储温度为-20到+60摄氏度。
二 LCD16021 1602的外形尺寸(毫米)2 主要技术参数3接口信号说明4 基本操作时序4RAM地址映射图控制器内部带有80B的RAM缓冲区。
对应关系如下图所示。
向图中的00~0F、40~4F地址中的任意处写入显示数据时,液晶可立即显示出来;当写入到10~27或50~67地址时,必须通过移屏指令将他们一移入可显示区域方可正常显示。
1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如下表所示。
这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。
6状态字说明说明:原则上每次对控制器进行读写操作前,都必须进行读写检测,确保STA7为0。
实际上,由于单片机的操作速度慢于液晶控制器的反应速度,因此可以不进行检测,或只进行简短的延时即可。

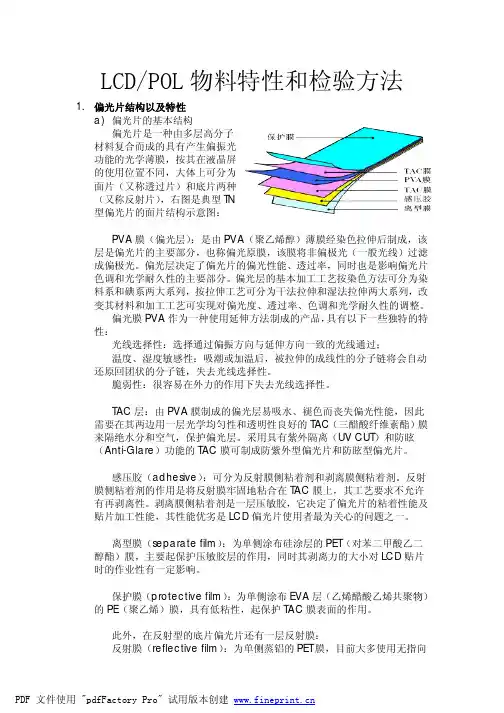

LCD/POL 物料特性和检验方法1. 偏光片结构以及特性 a) 偏光片的基本结构 偏光片是一种由多层高分子 材料复合而成的具有产生偏振光 功能的光学薄膜,按其在液晶屏 的使用位置不同,大体上可分为 面片(又称透过片)和底片两种 (又称反射片) ,右图是典型 TN 型偏光片的面片结构示意图: PVA 膜(偏光层) :是由 PVA(聚乙烯醇)薄膜经染色拉伸后制成,该 层是偏光片的主要部分,也称偏光原膜,该膜将非偏极光(一般光线)过滤 成偏极光。
偏光层决定了偏光片的偏光性能、透过率,同时也是影响偏光片 色调和光学耐久性的主要部分。
偏光层的基本加工工艺按染色方法可分为染 料系和碘系两大系列,按拉伸工艺可分为干法拉伸和湿法拉伸两大系列,改 变其材料和加工工艺可实现对偏光度、透过率、色调和光学耐久性的调整。
偏光膜 PVA 作为一种使用延伸方法制成的产品, 具有以下一些独特的特 性: 光线选择性:选择通过偏振方向与延伸方向一致的光线通过; 温度、湿度敏感性:吸潮或加温后,被拉伸的成线性的分子链将会自动 还原回团状的分子链,失去光线选择性。
脆弱性:很容易在外力的作用下失去光线选择性。
TAC 层:由 PVA 膜制成的偏光层易吸水、褪色而丧失偏光性能,因此 需要在其两边用一层光学均匀性和透明性良好的 TAC(三醋酸纤维素酯)膜 来隔绝水分和空气,保护偏光层。
采用具有紫外隔离(UV CUT)和防眩 (Anti-Glare)功能的 TAC 膜可制成防紫外型偏光片和防眩型偏光片。
感压胶(adhesive) :可分为反射膜侧粘着剂和剥离膜侧粘着剂。
反射 膜侧粘着剂的作用是将反射膜牢固地粘合在 TAC 膜上,其工艺要求不允许 有再剥离性。
剥离膜侧粘着剂是一层压敏胶,它决定了偏光片的粘着性能及 贴片加工性能,其性能优劣是 LCD 偏光片使用者最为关心的问题之一。
离型膜(separate film) :为单侧涂布硅涂层的 PET(对苯二甲酸乙二 醇酯)膜,主要起保护压敏胶层的作用,同时其剥离力的大小对 LCD 贴片 时的作业性有一定影响。
