天然气管道带压开孔施工方案(精简版)

天然气管道带压开孔安全施工组织措施编制：审核：批准：XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单.................... (7)7、技术措施……………………………………..…… ..88、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。

2编制依据2.1 现场调研报告及业主交底2.2 SY5858—93《石油企业工业动火安全规程》2.3 SY/T6150.1—2011《钢制管道封堵技术规程》2.4 GBJ236—82《管道焊接及验收规范》2.5 GB/T24001—1996《环境管理体系规范及使用指南》2.6 GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在ΦXXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。

主管道设计压力2.5MPa，运行压力小于2.0MPa。

4施工条件4.1 掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2 与业主共同确认开孔位置及方向4.3 管道开孔处周围的空间能否满足安装设备的条件4.4 保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5 按施工工艺要求，清除开孔点管道上的防腐层4.6 按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1 施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。

5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。

天然气管道带压开孔接支线技术施工方案、应急预案 A 版山东东尉天然气有限公司天然气管线带压焊接支线项目施工方案应急预案编制单位：山东益通安装有限公司编制人：李思库编制时间：2016年5月23日一、工程概况1、工程情况简介山东东尉天然气有限公司因生产需要，需在Φ57*3。

5mm燃气管线带压开孔DN1处;在建过程中需采用不停输带压开孔加装阀门接支线技术。

2、技术参数该管道的介质：天然气；设计压力1。

6MPa；运行压力0.1Mpa；管材：20#钢;管径：Φ57＊3。

5mm，防腐方式；加装DN32阀门1处。

二、主要工作量及界面划分以上山东东尉天然气有限公司为甲方、山东益通安装有限公司三、编制依据与技术参数本《施工组织设计》在编制过程中参照了以下规范和标准:1）《石油工业动火作业安全规程》（SY/T 5858—2004）2）《天然气管道安全规程》（SY/T6186—2007）3）《危险化学品安全技术全书》（化学工业出版社)4）《输气管道工程设计规范》GB50251—20035）《石油天然气钢质管道无损检测》SY/T4109-20056）《埋地钢质管道外防腐层修复技术规范》SY/T5918—20047)《钢制管道封堵技术规程第1部分：塞式、筒式封堵》(SY/T6150.1—2011） 8）《油气长输管道工程施工及验收规范》（GB 50369-2006）；9)《现场设备、工业管道焊接工程施工及验收规范》GB50236-9810）《工业金属管道设计规范》GB50316-2000四、工程施工方法1、焊接注意事项1）选择好封堵点后进行管件的焊接，管件焊接要严格遵守《钢制管道封堵技术规程第一部分:塞式、筒式封堵》ST/T6150.1-2011中规定的焊接顺序进行焊接。

2）管件焊接前保持与母管的缝隙要控制在0—1mm间，若缝隙过大，则校正后再进行焊接,不能直接焊接。

3）管件的焊接严禁使用气焊。

4）管件焊接时电焊机二次线应放置在管件的上面并接触牢固。

XXXXXX燃气公司管线改造带压封堵施工方案建设单位：XXXXXX有限公司施工单位：XXXXXXXXX有限责任公司编制人：XXXX审核人：编制时间：2015年5月目录一、编制依据 (5)二、工程概况 (5)三、工期 (5)四、管理机构 (5)五、施工准备 (5)六、施工技术措施 (6)七、质量控制保证措施 (8)八、安全环保措施 (9)九、工程应急预案 (9)十、平面示意图 (12)一、编制依据：1、根据光正燃气现场交底进行编制。

2、《工业金属管道工程施工质量验收规范》GB50184-20113、《工业金属管道工程施工规范》GB50235—2010二、工程概况2.1本工程名称：XXX燃气管线改造工程2.2施工地点： XXX2.3主要工程内容：用带压封堵作业将一处被河水冲出管线向地下移位3．5米深，并建两座阀池。

用带压封堵作业将两处穿越高速公路的旧管线换成新预埋管线，并建四座阀池。

2.4. 管道工作介质：天然气。

2.5. 配套土方开挖及回填；三、工期3.1 .施工工期为30天。

四、管理机构4.1项目组织五、.施工准备5.1.投入施工技术力量5.2.材料准备本工程所用的各种材料必须要有合格证或效验报告如需采购，由甲方自行采购执行。

5.3.设备工具准备准备工作计划5.4 施工队伍及机具设备调遣由燃气公司项目部统一协调调动，根据工程量的大小、工期要求时间长短，按照现行的劳动定额标准，计算出所需人员、机械设备，保证施工。

六、施工技术措施6.1 施工部署及工序；带压开孔及封堵部分6.1.1施工前通知建设方人员，由建设方相关负责人员安排施工事宜。

6.1.2 施工前确定好管线开孔及封堵位置。

6.1.3 施工时由建设方负责人对相关管线进行降低管线运行压力至2．5Mpa。

6.1.4 在指定位置对管线进行放散带压开孔，并进行封堵作业。

6.1.5 管线改造完成后对封堵设施进行完工处理。

6.1.6 施工完毕后将现场施工垃圾进行清理。

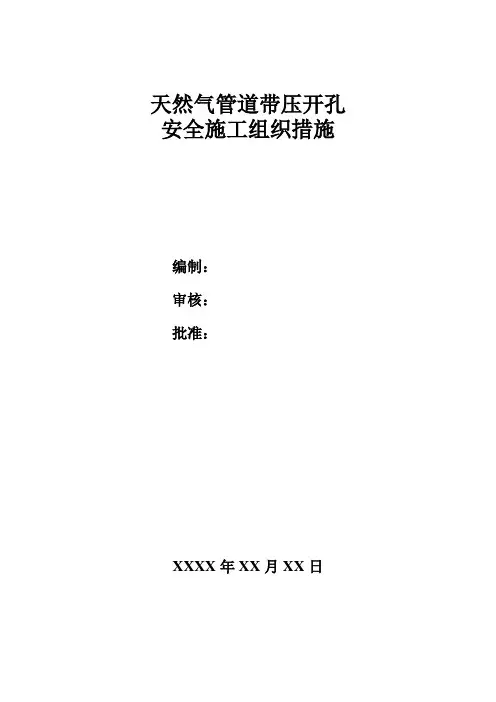

天然气管道带压开孔安全施工组织措施编制：审核：批准：XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单.................... (7)7、技术措施……………………………………..…… ..88、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。

2编制依据2.1 现场调研报告及业主交底2.2 SY5858—93《石油企业工业动火安全规程》2.3 SY/T6150.1—2011《钢制管道封堵技术规程》2.4 GBJ236—82《管道焊接及验收规范》2.5 GB/T24001—1996《环境管理体系规范及使用指南》2.6 GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在ΦXXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。

主管道设计压力2.5MPa，运行压力小于2.0MPa。

4施工条件4.1 掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2 与业主共同确认开孔位置及方向4.3 管道开孔处周围的空间能否满足安装设备的条件4.4 保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5 按施工工艺要求，清除开孔点管道上的防腐层4.6 按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1 施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。

5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。

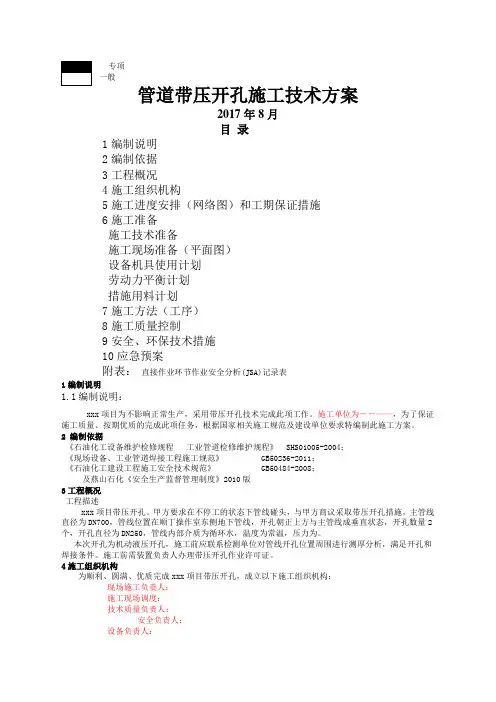

专项一般管道带压开孔施工技术方案2017年8月目录1编制说明2编制依据3工程概况4施工组织机构5施工进度安排（网络图）和工期保证措施6施工准备施工技术准备施工现场准备（平面图）设备机具使用计划劳动力平衡计划措施用料计划7施工方法（工序）8施工质量控制9安全、环保技术措施10应急预案附表：直接作业环节作业安全分析(JSA)记录表1编制说明1.1编制说明：xxx项目为不影响正常生产，采用带压开孔技术完成此项工作。

施工单位为－－——，为了保证施工质量、按期优质的完成此项任务，根据国家相关施工规范及建设单位要求特编制此施工方案。

2 编制依据《石油化工设备维护检修规程工业管道检修维护规程》 SHS01005-2004；《现场设备、工业管道焊接工程施工规范》 GB50236-2011；《石油化工建设工程施工安全技术规范》 GB50484-2008；及燕山石化《安全生产监督管理制度》2010版3工程概况工程描述xxx项目带压开孔。

甲方要求在不停工的状态下管线碰头，与甲方商议采取带压开孔措施。

主管线直径为DN700，管线位置在顺丁操作室东侧地下管线，开孔朝正上方与主管线成垂直状态，开孔数量2个，开孔直径为DN250，管线内部介质为循环水，温度为常温，压力为。

本次开孔为机动液压开孔，施工前应联系检测单位对管线开孔位置周围进行测厚分析，满足开孔和焊接条件。

施工前需装置负责人办理带压开孔作业许可证。

4施工组织机构为顺利、圆满、优质完成xxx项目带压开孔，成立以下施工组织机构：现场施工负责人：施工现场调度：技术质量负责人：安全负责人：设备负责人：计划预算负责人：5施工进度安排和工期保证措施措施，条件复杂时请相关技术、安全、质量专职人员商议预防措施。

做好临时防护措施，施工机具设备完好，严格控制施工质量。

确保各节点工序按计划进度施工，现场施工落实好安全防护措施。

6施工准备施工技术准备组织参与施工技术人员、施工人员熟悉现场环境，准备施工、验收的规范，并在现场勘察后制定施工方案。

项目管线带压开孔施工方案目录一、工程概况 (3)二、编制依据 (3)三、管线参数 (3)四、焊接依据 (3)五、工作步骤 (4)六、施工工艺.................................................................................................. 错误!未定义书签。

七、施工总进度计划 (8)八、施工要求及施工组织 (8)九、施工安全措施 (11)十、甲乙双方责任............................................................................................ 错误!未定义书签。

十一、事故预想及处理.. (14)十二、HSE设施与用品 (14)附件：人员资质一、工程概况根据**要求，需要对其所辖**项目管线进行带压开孔施工改造，改造内容为：在Ø559**管线上，垂直带压开孔*处，规格为**。

因两处管线带压开孔施工工艺相同，故以此一处开孔方案为标准制定施工方案。

二、编制依据本《施工方案》在编制过程中参照了以下规范和标准：《钢制管道封堵技术规程第1部分：塞式、筒式封堵》（SY/T 6150.1-2017）。

《现场设备、工业管线焊接工程施工及验收规程》（GB50236—2011）。

《石油天然气钢质管道无损检测》（SY/T4109-2005）。

《钢质管道焊接及验收》（SY/T4103-2006）。

《工业金属管道设计规范》(GB50316-2000)。

《天然气管道运行规范》(SY/T5922-2003)。

三、管线参数1：管线规格：** 运行压力：**输送介质：** 介质温度：*管线壁厚： * mm 开孔数量： *管线材质： ** 开孔方向： *空间位置： ** 介质流向：**吊装方式：汽吊开孔阀门：**四、焊接依据依据GB/T20855-2011第8条，管道允许带压焊接压力计算如下：p =()F Dct s-σ2式中:p— 管道允许带压施焊的压力，单位为兆帕(MPa);σs— 管材的最小屈服极限，单位为兆帕(MPa) σs=245MPat —焊接处管道实际壁厚，单位为毫米(m ) t=6.3mm;c— 因焊接引起的壁厚修正量，单位为毫米(mm) (Φ3.2焊条取2.0mm);D— 管道外径，单位为毫米(mm) D=559mm;F— 安全系数取0.4根据计算P=1.50MPa结论:完全符合带压焊接要求。

不停输带压开孔封堵一、不停输带压开孔管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线堵塞、损坏或需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

适用范围适用介质：除氧气以外的任何工矿介质（含易燃、易爆、有毒等介质）适用材料：碳钢、铸铁、球墨铸铁、混凝土、内涂层钢、聚乙烯和石棉水泥板等等特殊工艺：合金材质、不锈钢材质开孔封堵工艺适用管径、介质压力和温度：开旁通孔Φ20～Φ1500≤6.4MPa -30℃～330℃开封堵孔Φ20～Φ1000≤4.0MPa -30℃～280℃技术特点安全性：由于切削过程是在完全封闭的空腔内进行的，所以刀具与空气完全隔绝，没有着火、爆炸的可能。

环保性：由于封闭开孔,因此有毒有害介质不会排放到大气中。

高效率：一般管径开孔只需要10～50分钟，大口径也仅需6～8小时，施工工期短。

高效益：不停产直接操作，可为厂家节约可观的停产维修费用，特别对燃气管道、化工管道、石油管道带来的效益更是不可估量。

开孔机1基本原理和结构不停输带压开孔是利用短管(或剖分三通)、法兰、阀门连接在需要开孔的设备方位上，用由密封装置、切削刀具和进给装置等组装成开孔工具。

可在设备上进行手动或电动的带压开孔工作，以满足工艺的需要和实施设备的在线维修工作。

在制作钻孔工具之前，首先要了解需进行开孔的容器或管道的工艺介质的类别、操作压力和温度等情况，以及该开孔处的材质，直径、厚度和根据工艺要求所需开孔的直径大小，选择合适的公称系列的短管(或剖分三通)、法兰和阀门．决定采用手动或电动开孔方式以及切削刀具的结构型式等。

钻孔工具是带压开孔能否成功的关键。

一个典型的钻孔工具的结构如图1所示，其中主要部件的情况说明如下：图1 带压开孔工具结构图1.1 短管或剖分三通根据所需开孔的公称直径和工艺介质的操作温度、压力等情况，选定相应材质的短管或剖分三通（以短管为例）。

天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司2011年11 月15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。

由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。

2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。

二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003 （3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。

目录一、编制说明 (1)二、工程概况 (2)三、编制依据 (2)四、工程实物量 (3)五、施工方案 (4)5.1 施工必备条件 (4)5.2 施工准备 (6)5.3 施工程序 (7)5.4 施工方案 (8)六、施工进度计划及控制措施 (11)6.1 工期目标 (11)6.2 施工进度控制措施 (11)七、施工人员及机具计划 (11)7.1 施工劳动力计划 (11)7.2 主要施工机具 (12)八、现场安全、文明施工 (15)8.1 安全施工 (15)8.2 文明施工 (17)九、主要手段用料及小型机具 (18)一、编制说明本技术措施依据中国石油** 石化公司长宁φ426 天然气管线改线工程详细工程设计的有关内容，参考我公司的程序管理文件和借鉴以往长输管线带压开孔的施工经验，编制了施工技术方案。

为保证工程质量，确保管道投用一次成功，必须按照设计文件、施工规范及措施中的要求执行。

此方案仅适用于中国石油** 石化公司长宁φ426 天然气管线改线工程的施工。

二、工程概况根据 ** 市城市规划的要求， ** 市经济技术开发区已覆盖了** 输气末站，靖（边）—银（川）天然气输气干线将斜穿开发区，为保证输气干线的安全运行和开发区人民的安全，将斜穿开发区的输气干线在不影响输气的情况下进行改线，以消除安全隐患。

长宁φ426 天然气管道改线工程，为了不影响干线天然气的输送，拟采用管线的不停输开孔及封堵技术进行连头施工。

根据 B 段的设计情况，需在 B 段的 B0 和 B8 点处在不停输的条件下开孔十二处，并进行不停输封堵四处。

采用不停输封堵技术，可保证长宁线的不间断供气，避免了停气造成的经济损失；降低停气动火施工发生天然气泄漏，且置换不干净发生事故的可能性；避免了放空造成的能源浪费及环境污染。

三、编制依据3.1 现场实际考察3.2 甲方提供的设计图纸3.3 国家现行的管道封堵动火碰头相关的规定。

具体规范如下：《压力管道安全管理与监察规定》（劳动部发［ 1996］140 号）《原油和天然气工程设计防火规范》（GB50183-93）《输气管道设计规范》《原油和天然气输送管道线路工程施工及验收规范》（SY0401-98）《钢质管道焊接及验收》（SY／T4103－1995）《天然气管道运行规范》（SY／T5922－2003）《钢质管道封堵技术规程》（SY／T6150.1－2003）《油气田集输管道动火安全技术规范》（SY／T4051－91）《钢制管道封堵技术规程第 1 部分：塞式、筒式封堵》 (SY/T6150.1-2003)《长宁Φ426 天然气管道 B 段改线工程开孔封堵模拟试验报告》四、工程实物量对开式三通DN400×400 4 个对开式三通DN400×350 2 个对开式三通DN400×300 2 个对开式三通DN400×200 4 个夹板阀DN400 4 台夹板阀DN350 2 台夹板阀DN300 2 台夹板阀DN200 4 台旁路线DN35030 米旁路线DN30030 米弯头DN350 4 个弯头DN300 4 个堵头DN400 4 个开孔DN400 4 个开孔DN350 2 个开孔DN300 2 个开孔DN200 4 个法兰盲板DN400 4 个法兰盲板DN350 2 个法兰盲板DN300 2 个法兰盲板DN200 4 个弯头DN400 2 个法兰DN400 2 片五、施工方案5.1 施工必备条件为确保本次施工安全可靠，从施工技术手段和管道运行压力方面需要满足如下条件方能进行。

带压开孔带压封堵施工方案流程（以榆济管道为例）编制：审核：审定：目录一、工程概况： (1)二、适用范围： (1)三、编制依据、执行标准： (1)四、工程内容及工程量： (1)五、施工组织机构： (1)六、施工必备条件： (3)七、施工前的准备: (4)八、施工步骤： (5)九、设备、附件、材料： (6)十、施工技术要求： (9)十一、施工质量控制: (10)十二、施工安全措施： (11)十三、事故处理预案： (13)十四、管线开孔封堵工程三通焊接质量评定方法： (16)十五、施工工艺过程图： (17)1 . 作业坑开挖施工框图: (17)2．三通焊接施工工艺框： (18)3．开孔封堵施工工艺框图： (19)附一封堵施工总体流程图 (20)附二质量保证体系图 (21)附三安全保证体系图 (22)附四工期保证体系图框 (23)附五焊接作业指导书 (24)附六、本次管道带压封堵新老管道切换施工工艺流程: (26)一、工程概况：楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

二、适用范围:本实施方案仅适用于楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

工程的施工作业进行规范和指导。

三、编制依据、执行标准：1、GB50235—97《工业金属管道工程施工及验收规范》。

2、GB50236—98《现场设备、工业管道焊接工程施工及验收规程》。

3、SY/T6150。

1—2003《钢制管道封堵技术规程第1部分：塞式、筒式封堵》。

4、SY/T4103-1995《钢制管道焊接及验收》.5、SY/T0447—1996《埋地钢制管道环氧煤沥青防腐层技术标准》。

四、工程内容及工程量：1、、￠711、￠610封堵；2、开孔封堵所用设备、附件准备；4、开￠711封堵孔2处进行封堵、开￠610封堵孔2处进行封堵，解封;5、开DN50平衡孔4处；五、施工组织机构：根据需要，成立施工作业领导组,下辖施工作业组、安全消防组、抢险保驾组、后勤保障组。

天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司2011年11 月15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。

由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。

2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。

二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003 （3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。

带压开孔带压封堵施工方案流程（以榆济管道为例）编制：审核：审定：目录一、工程概况： (1)二、适用范围： (1)三、编制依据、执行标准： (1)四、工程内容及工程量： (1)五、施工组织机构： (1)六、施工必备条件： (3)七、施工前的准备： (4)八、施工步骤： (5)九、设备、附件、材料： (6)十、施工技术要求： (9)十一、施工质量控制： (10)十二、施工安全措施： (11)十三、事故处理预案： (13)十四、管线开孔封堵工程三通焊接质量评定方法： (16)十五、施工工艺过程图： (17)1作业坑开挖施工框图： (17)2．三通焊接施工工艺框： (18)3．开孔封堵施工工艺框图： (19)附一封堵施工总体流程图 (20)附二质量保证体系图 (21)附三安全保证体系图 (22)附四工期保证体系图框 (23)附五焊接作业指导书 (24)附六、本次管道带压封堵新老管道切换施工工艺流程： (26)一、工程概况：楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

二、适用范围：本实施方案仅适用于楡济天然气Φ711、Φ610管线带压封堵、带压开孔。

工程的施工作业进行规范和指导。

三、编制依据、执行标准：1、GB50235—97《工业金属管道工程施工及验收规范》。

2、GB50236—98《现场设备、工业管道焊接工程施工及验收规程》。

3、SY/T6150.1-2003《钢制管道封堵技术规程第1部分：塞式、筒式封堵》。

4、SY/T4103-1995《钢制管道焊接及验收》。

5、SY/T0447-1996《埋地钢制管道环氧煤沥青防腐层技术标准》。

四、工程内容及工程量：1、、￠711、￠610封堵；2、开孔封堵所用设备、附件准备；4、开￠711封堵孔2处进行封堵、开￠610封堵孔2处进行封堵，解封；5、开DN50平衡孔4处；五、施工组织机构：根据需要，成立施工作业领导组，下辖施工作业组、安全消防组、抢险保驾组、后勤保障组。

天然气管道带压开孔的施工组织方案一、施工前准备工作1.管道检查：对天然气管道进行全面检查，确保其运行状态良好，没有严重的漏气和腐蚀等问题。

2.材料准备：准备好与管道材料相匹配的开孔工具和配件，确保施工过程中能够正确连接和封堵管道。

3.空气质量监测：对施工区域的空气质量进行监测，确保没有可燃气体或有毒气体泄漏，以保证操作人员的安全。

4.施工方案：根据实际情况编制施工方案，明确施工的时间、地点和步骤，制定应对突发状况的预案。

二、施工工序和安全措施1.解压处理：在进行施工前，需要对管道进行解压，确保气体压力降至安全水平以下。

2.挖掘施工区域：根据施工方案，在管道所在位置附近进行挖掘，露出需要开孔的管道段，并确保挖掘区域的稳定和安全。

3.清洗管道：使用专业的工具和设备对管道进行清洗，将杂质和积存的气体清除，以保证后续施工操作的安全和顺利进行。

4.施工准备：对开孔工具和配件进行检查和调试，确保其操作正常，焊缝完好，并做好相关的开孔准备工作。

5.带压开孔施工：根据施工方案，使用开孔工具对管道进行带压开孔操作，确保开孔过程中的安全和准确性。

6.管道改造和连接：在开孔完成后，根据需要进行管道的改造和连接，使用合适的配件和焊接工艺进行连接，确保连接的牢固和密封。

7.检测和试压：对改造和连接完成的管道进行检测和试压，确保其安全性和完整性，消除漏气和其他潜在隐患。

8.恢复施工区域：对施工区域进行清理和恢复，将剩余的材料和冗余物品进行处理，确保施工现场的整洁和垃圾的合理处理。

三、安全措施与应急预案1.管道附近设置明显的警示标识和隔离栏杆，确保周围人员能够清楚了解施工现场的危险性，并避免未经授权的人员进入施工区域。

2.施工现场必须配备相应的消防器材和急救设备，确保一旦发生意外事故能够及时进行救援和处理。

3.操作人员必须佩戴符合要求的个人防护装备，确保工作时的安全性，特别是眼部、呼吸道和手部的防护。

4.施工区域需实行严格的限制进入制度，并设置专人负责监控施工现场的安全情况，及时发现并处理各类安全隐患。

【关键字】工程天然气管道改线带压开孔封堵工程施工技术方案编制：孙建审核：刘智北京金石湾管道技术有限责公司15日目录一、工程概况二、编制依据及执行标准三、现场管道封堵施工技术方案介绍四、管道封堵示意图五、现场施工方案六、施工应急预案七、应急预案启动模式八、主要工程量九、施工部署十、质量保证体系措施十一、施工安全、环境保证措施十二、文明施工目标十三、需要贵方配合协调的工作一、工程概况：1、工程概况：新改建要对管线进行部分改迁于位移。

由于天燃气管道改造处于不能动火状态，所以采用带压开孔封堵施工工艺对管线进行施工，要求在位移部分上部分开孔接旁通管，下半部分做封堵并加盖盲板，封堵完成后断管、连接新管线、解封工作。

2、工程名称：天然气管道改线带压开孔封堵工程3、工程内容：天然气管道带压开孔封堵。

二、编制依据及执行标准：施工技术方案编制依据及执行标准：（1）施工现场管线平面图及现场勘测记录（2）《钢制管道封堵技术规程第一部分:塞式、筒式封堵》SY/T6150.1-2003（3）有关国家、行业标准和规范，相关技术文件等三、现场管道封堵施工技术方案介绍1、现场施工工艺流程施工准备——设备入场——确定开孔封堵点--—开挖操作坑——焊接管件——安装夹板阀与开孔钻机----整体试压——开孔作业——关闭夹板阀拆除钻机——安装封堵装置----压力平衡、检测—进行封堵---封堵完毕---不动火切割----新管线连头---新管线置换，解封----进行塞堵——清理现场——施工完毕2、管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。

当在役管线需要加装支管时，可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。

3、管道封堵介绍现场所要施工的管道采用皮碗式封堵方式，封堵孔只需要再管道上开等径孔，不需要截断，施工比较省时，具有封堵严密，承压高的特点。

燃气高压管道带压开孔及带压封堵施工方案
在燃气管道工程中，经常会碰到需要在高压管道上进行开孔或封堵的情况，这
样的施工需要严谨的方案设计和操作流程，以确保施工安全和效率。

下面将介绍燃气高压管道带压开孔及带压封堵的施工方案。

带压开孔施工方案
带压开孔是燃气管道施工中常见的操作，需要仔细规划和执行。

施工方案按照
以下步骤进行：
1.确认施工区域：确定需要开孔的具体位置，注意周围环境和管道结构。

2.准备工具和设备：准备开孔所需的工具和设备，包括开孔机、安全防
护装备等。

3.封闭管道：在开孔位置上下游设置封堵器具，确保工作区域安全封闭。

4.开孔操作：使用开孔机进行带压开孔作业，控制开孔速度和深度。

5.检查开孔质量：开孔后要进行严格的质量检查，确保开孔平整、无裂
纹。

带压封堵施工方案
带压封堵是在管道处于工作状态下进行的封堵工作，需要谨慎处理以防止事故
发生。

以下是封堵施工的步骤：
1.确认封堵位置：根据实际情况确定需要封堵的管道位置。

2.准备封堵工具和材料：选择适当的封堵工具和材料，比如封堵胶带、
封堵胶水等。

3.封堵准备：清理封堵位置，确保表面干净整洁。

4.封堵操作：将封堵材料夹入管道中，确保封堵牢固。

5.压力测试：封堵完成后进行压力测试，确认封堵效果。

在进行带压开孔和带压封堵施工时，施工人员要严格遵守操作规程，确保自身
安全并保证管道的正常运行。

同时，在施工过程中要注意防止引起管道泄漏和气体泄露，避免事故发生。

水管线带压开孔施工方案2．适用范围 (5)3.编制依据 (5)4.管线参数 (5)5工程主要内容及工作量 (6)6工作进度表 (6)7现场施工组织机构 (6)7.1项目部组织机构及智能图 (7)7.2组织机构及职责 (7)7.2.1项目部 (7)7.2.2现场指挥组 (7)7.2.3施工组 (8)7.2.4安全员 (8)7.2.5后勤保障员 (9)7.2.6应急抢险组 (9)7.3项目部人员配置 (9)8.施工前的准备 (10)9．带压开孔改造工艺步骤 (10)9.1作业前准备 (10)9.2焊接开孔三通 (10)9.3开孔前准备 (10)9.4开孔作业 (11)9.5拆除开孔设备 (11)9.6收尾作业 (11)11．工艺质量保障措施及质量目标 (13)11.1质量防范措施 (13)1.1.11施工准备 (13)1.1.22施工作业 (14)11.2质量保证措施 (14)11.2.1开孔作业点的选取（甲方） (14)11.2.2焊接作业 (14)11.2.3开孔施工 (15)11.3质量目标 (15)12．双方职责 ............................................ 错误!未定义书签。

1.11甲方职责 (15)1.22 施工方职责 (16)1.33其他 (16)13.健康、安全、环保（HSE）、管理 (16)13.1作业地区的社会环境.................................. 错误!未定义书签。

13.2作业地区的气象 (16)13.3外部依托 (16)13.5危险因素的的识别与控制 (17)14.施工现场安全措施 (18)14.1安全组织机构 (18)14.2安全职责 (18)14.3现场安全措施 (18)14.4开孔作业安全措施 (18)14.5电气焊作业安全措施 (19)14.6防火安全措施 (19)14.7其它安全措施 (20)15施工现场TNPM 管理 (20)15.1施工现场场容管理标准 (20)15.2施工前准备工作“八落实” (21)15.3管件管理 (21)16．应急预案 (21)16.1应急工作原则 (21)16.2应急组织 (22)16.3应急联络 (22)16.4应急事件类型 (23)16.5应急处置 (23)16.6施工流程事件预想及处置措施 (23)16.7应急要求 (24)16.8应急演习计划 (25)16.9应急设施 (25)1.工程概况工程要求，需在①270管线上开DN200孔1处。

天然气管道带压开孔安全施工组织措施编制：审核：批准：XXXX年XX月XX日目录1、适用范围 (3)2、编制依据 (3)3、主要施工内容 (3)4、施工条件 (3)5、施工步骤 (3)6、人员组织，施工设备、材料单.................... (7)7、技术措施……………………………………..…… ..88、环保/安全措施 (9)9、质量保证措施 (14)10、HSE保障措施 (14)1适用范围本施工方案适用XXX天然气管道次高压主管道带压开孔工程，覆盖了该工程项目中带压开孔施工工艺的全部过程：带压焊接管件、带压开孔、应急措施以及安全环保措施等。

2编制依据2.1 现场调研报告及业主交底2.2 SY5858—93《石油企业工业动火安全规程》2.3 SY/T6150.1—2011《钢制管道封堵技术规程》2.4 GBJ236—82《管道焊接及验收规范》2.5 GB/T24001—1996《环境管理体系规范及使用指南》2.6 GB/T28001—2001《职业健康安全管理体系规范》3主要施工内容在ΦXXXXXX次高压天然气主管道上焊接封堵管件、带压开封堵孔，在封堵管件底端椭圆封头中心开孔、焊接连通分支管道。

主管道设计压力2.5MPa，运行压力小于2.0MPa。

4施工条件4.1 掌握管道内天然气压力、流向以及现场检测管道实际的壁厚、压力等各项数据4.2 与业主共同确认开孔位置及方向4.3 管道开孔处周围的空间能否满足安装设备的条件4.4 保障施工现场无油污、脚手架安装到位并达到安全标准、上下通道保障畅通4.5 按施工工艺要求，清除开孔点管道上的防腐层4.6 按焊接工艺要求在指定部位清理管道表面，露出金属白5施工步骤5.1施工准备5.1.1 施工前，施工技术人员应根据业主交底及标准规范结合施工现场的实际情况编制详细地切合实际的施工方案，并经逐级审批完毕后，方可施工。

5.1.2参加施工人员应认真熟悉施工方案要求，深刻领会设计意图，了解管道带压开孔施工的方法、工艺、技术要求和质量标准，并会同业主对本次施工位置进行确认并标识。

水管线带压开孔封堵施工方案1、编制说明根据中国石化天然气锦州石化分公司要求，需对其施工区域漏水管线进行带压开孔封堵，主要改造内容为：在原管线实施带压封堵作业后，进行截管焊盲头作业。

根据前期资料，我公司决定采用悬挂式停输开孔封堵进行作业。

为保证工程质量和工程的顺利实施特编制以下施工方案，便于规范、安全的施工。

2、编制依据本《施工方案》在编制过程中参照了以下规范和标准：《工业金属管道工程施工及验收规范》（GB/T50235-2010）；《现场设备、工业管线焊接工程施工及验收规程》（GB50236 -2011）《钢质管道带压封堵技术规范》（GB/T28055-2011）《石油天然气钢质管道无损检测》（SY/T4109-2005）《钢质管道焊接及验收》（SY/T4103-1995）3、管线参数管线规格：200×7.2工作压力：1.3MPa输送介质：水运行温度：常温管线材质：碳钢管线概况：埋地4、工程主要内容施工前期准备→选择封堵点→剥防腐层→测量管线壁厚→封堵三通的焊接→平衡短节的焊接→焊缝检查→安装夹板阀、平衡阀门→安装开孔设备→严密性验证→开平衡孔、封堵孔→拆除开孔设备→安装封堵设备→严密性试压→封堵→封堵验证→管线改造→拆除封堵设备→下塞柄，塞堵→盖盲板，盲盖→现场清理→竣工验收5、封堵工艺介绍封堵方式包括悬挂式、折叠式等多种形式；对运行中的管线改造，有停输和不停输两种方式；不停输管线改造通常采用管线不停输封堵技术与设备，先将改造段两端分别用旁通管接通，导通旁通线输送介质，然后封堵主管线段，被封堵的主管线段可进行任意改造施工作业，待改造后，解除封堵，恢复正常输送，最后将封堵设备及旁通撤除；停输管线改造是将管线停输，利用封堵方法将改造段与主管线堵断，清空改造段输送介质，切断旧管段，更换需改造管段，将介质导入新管段，解除封堵，恢复管道正常输送。

本次施工采用悬挂式停输封堵工艺施工。

6、封堵改造施工步骤6.1作业前准备1、前期准备，布置逃生通道；根据现场管线位置及作业点位置，进行现场准备，至少留2条逃生通道。
