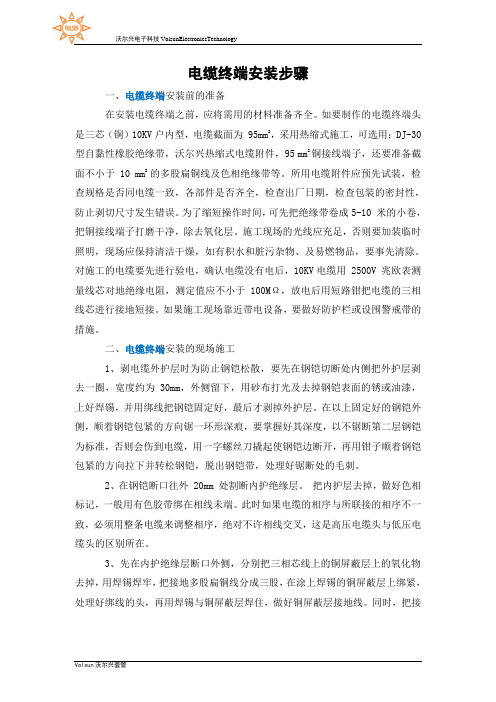

电缆终端安装步骤
电缆终端安装步骤一、电缆终端安装前的准备在安装电缆终端之前，应将需用的材料准备齐全。
如要制作的电缆终端头是三芯（铜）10KV户内型，电缆截面为 95mm2，采用热缩式施工，可选用：DJ-30 型自黏性橡胶绝缘带，沃尔兴热缩式电缆附件，95 mm2铜接线端子，还要准备截面不小于 10 mm2的多股扁铜线及色相绝缘带等。
所用电缆附件应预先试装，检查规格是否同电缆一致，各部件是否齐全，检查出厂日期，检查包装的密封性，防止剥切尺寸发生错误。
为了缩短操作时间，可先把绝缘带卷成5-10 米的小卷，把铜接线端子打磨干净，除去氧化层。
施工现场的光线应充足，否则要加装临时照明，现场应保持清洁干燥，如有积水和脏污杂物、及易燃物品，要事先清除。
对施工的电缆要先进行验电，确认电缆没有电后，10KV电缆用 2500V 兆欧表测量线芯对地绝缘电阻，测定值应不小于 100MΩ，放电后用短路钳把电缆的三相线芯进行接地短接。
如果施工现场靠近带电设备，要做好防护栏或设围警戒带的措施。
二、电缆终端安装的现场施工1、剥电缆外护层时为防止钢铠松散，要先在钢铠切断处内侧把外护层剥去一圈，宽度约为 30mm，外侧留下，用砂布打光及去掉钢铠表面的锈或油漆，上好焊锡，并用绑线把钢铠固定好，最后才剥掉外护层。
在以上固定好的钢铠外侧，顺着钢铠包紧的方向锯一环形深痕，要掌握好其深度，以不锯断第二层钢铠为标准，否则会伤到电缆，用一字螺丝刀撬起使钢铠边断开，再用钳子顺着钢铠包紧的方向拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。
2、在钢铠断口往外 20mm 处割断内护绝缘层。
把内护层去掉，做好色相标记，一般用有色胶带绑在相线未端。
此时如果电缆的相序与所联接的相序不一致，必须用整条电缆来调整相序，绝对不许相线交叉，这是高压电缆头与低压电缆头的区别所在。
3、先在内护绝缘层断口外侧，分别把三相芯线上的铜屏蔽层上的氧化物去掉，用焊锡焊牢，把接地多股扁铜线分成三股，在涂上焊锡的铜屏蔽层上绑紧，处理好绑线的头，再用焊锡与铜屏蔽层焊住，做好铜屏蔽层接地线。
涉密终端安装说明书
涉密终端安装说明书本文档旨在介绍涉密终端安装说明书的目的和重要性。
涉密终端是一种用于处理和存储涉密信息的设备。
正确地安装和使用涉密终端对于保护涉密信息的安全至关重要。
本安装说明书将提供详细的指导，以确保涉密终端正确安装并能够正常运行。
为了最大程度地确保信息安全，安装涉密终端的过程必须遵循一系列标准和程序。
该说明书将提供清晰简明的指导，让用户能够了解安装所需的步骤和要求。
请务必仔细阅读和遵循本安装说明书，以确保涉密终端的正确安装和使用，从而提高涉密信息的保密性和安全性。
在安装涉密终端之前，请完成以下准备工作：检查硬件要求：确保计算机或设备满足涉密终端的最低硬件要求，包括处理器、内存和存储空间等方面的要求。
备份数据：在安装涉密终端之前，务必备份您的重要数据。
这样可以避免安装过程中数据丢失或损坏的风险。
请确保在开始安装过程前完成上述准备工作，以确保顺利安装涉密终端。
详细描述安装涉密终端的步骤，包括下载软件、运行安装程序、选择安装路径等。
下载软件：在指定的下载网址中下载涉密终端安装程序。
确保您选择的下载链接是经过官方验证的。
运行安装程序：双击下载的安装程序文件，运行安装向导。
按照向导的指示，选择“安装”选项开始安装过程。
选择安装路径：在安装向导中，选择您希望安装涉密终端的路径。
可以选择默认路径或自定义目录。
确保所选路径在计算机上有足够的可用空间。
完成安装：安装程序将开始复制文件到选定的安装路径。
请耐心等待，直到安装完成。
安装完成后，您可以选择启动涉密终端或退出安装向导。
启动涉密终端：如果您选择了启动涉密终端的选项，您可以在安装完成后立即启动。
另外，您还可以在计算机的开始菜单或桌面上找到涉密终端的快捷方式，以后通过快捷方式启动。
请按照上述步骤进行涉密终端的安装。
如果您遇到任何问题或需要进一步的帮助，请参考附带的其他文档或联系技术支持团队。
4.配置设置完成涉密终端的安装后，接下来需要进行一些配置设置，以确保终端正常运行。
终端服务的安装与设置
终端服务的安装与设置终端服务（Terminal Service）是一种在网络环境下提供远程访问计算机操作系统及应用程序的服务。
通过终端服务，用户可以在任何地方通过安全的网络连接访问远程计算机，并使用其中的应用程序和资源。
本文将介绍终端服务的安装和设置步骤。
安装终端服务步骤一：检查系统要求在安装终端服务之前，首先要检查操作系统的版本和硬件要求是否满足。
以下是一些要求的示例：•操作系统：Windows Server 2016或更高版本•CPU：2 GHz或更快的64位处理器•内存：4 GB或更多•硬盘空间：至少40 GB的可用空间步骤二：安装终端服务角色1.打开服务器管理器。
2.在左侧导航栏中，选择“角色”。
3.在右侧窗口中，点击“添加角色”。
4.在“添加角色向导”中，点击“下一步”。
5.在“选择服务器角色”页面中，选择“远程桌面服务”。
6.在“选择服务角色”页面中，选择“远程桌面会话主机”或“远程桌面服务”（根据需求选择）。
7.在“选择功能”页面中，选择所需的功能，如“远程桌面许可证”，然后点击“下一步”。
8.在“配置远程桌面许可证服务器”页面中，选择许可证类型，然后点击“下一步”。
9.在“选择安装位置”页面中，选择安装位置，然后点击“下一步”。
10.在“配置已选角色服务”页面中，点击“下一步”。
11.在“确认安装选项”页面中，点击“安装”。
12.等待安装完成，然后点击“完成”。
步骤三：配置终端服务1.在服务器管理器中，点击“远程桌面服务”。
2.在右侧窗口中，点击“任务”>“配置域”或“配置工作组设置”（视网络环境而定）。
3.在“远程桌面服务配置”中，选择“证书”选项，配置许可证服务器。
4.在“远程桌面会话主机配置”中，配置会话模式、连接限制和用户体验选项。
5.在“通过 RD 集合访问 RD 会话主机”中，创建一个终端服务集合并设置连接属性。
6.在“远程控制”中，设置对终端服务会话的远程控制权限。
电缆终端头制安施工方案
电缆终端头制安施工方案一、项目概述电缆终端头是电缆线路的重要组成部分，用于连接电缆与设备或其他电缆，实现电能传输。
本方案旨在确保电缆终端头的制安施工质量，保证电缆线路的安全运行。
二、施工准备1. 器材准备：准备好符合设计要求的电缆终端头和相关安装配件。
2. 工具准备：准备好常用的电缆安装工具，如焊接设备、扒皮工具、电缆剪刀、压接工具等。
3. 施工资质：施工人员需具备相关电工资质证书，熟悉电缆终端头的安装要求。
三、施工步骤1. 检查电缆终端头的规格和型号，确认与设计要求相符。
2. 检查电缆线路的绝缘外径，根据电缆终端头的规格选择合适的型号。
3. 使用扒皮工具将电缆外皮扒开，露出一定长度的导体。
4. 根据电缆终端头的安装要求，进行导体的连接。
采用焊接连接时，要进行焊接前的准备工作，确保焊接质量可靠。
若采用压接连接，需保证压接工具的压力和时间符合要求。
5. 安装电缆终端头，根据电缆终端头的特点和设计要求确定安装方式。
在安装过程中，要注意保护绝缘层，防止损坏。
6. 进行绝缘处理。
使用绝缘套管或绝缘胶带对电缆终端头进行绝缘包覆，确保绝缘层的连续性和防护性能。
7. 进行绝缘性能测试。
使用电压测试仪对电缆终端头的绝缘性能进行测试，确保符合要求。
8. 进行外观检查。
对已安装的电缆终端头进行外观检查，确保无明显缺陷。
9. 进行记录和归档。
对施工过程和结果进行详细记录，包括安装位置、型号、施工日期等信息。
四、施工注意事项1. 确保施工环境安全，防止火源和易燃物接近施工区域。
2. 施工过程中要保持工具和设备的清洁，及时清理施工现场。
3. 严格按照施工要求进行操作，不得随意更换或改变终端头的规格和型号。
4. 施工人员必须佩戴符合标准的个人防护装备，如安全帽、手套、防护眼镜等。
5. 施工结束后，对施工现场进行清理，清点工具和器材，做好安全防护措施。
五、施工质量控制1. 由专业技术人员进行施工方案的审核和施工过程的监督。
2. 做好施工记录和验收记录，确保施工过程的实施和结果。
光缆终端盒的安装注意事项
光缆终端盒的安装注意事项光缆终端盒是光纤通信系统中重要的设备，安装过程需要注意以下事项：1.确定安装位置光缆终端盒应安装在离光缆末端较近的位置，便于接入其他设备并方便维修。
同时应避免安装在潮湿、高温的场所以及与电器设备重叠使用，防止灰尘和水分的进入影响光缆终端盒的正常工作。
2.检查光缆连接在安装光缆终端盒之前，应先检查光缆连接是否正确。
若有连接不良、损坏或者光缆拉伸过多等情况，需先予以修复或更换。
检查后可以针对需要进行相应的保护措施，如加强固定、缠绕保护套等。
3.安装固定支架光缆终端盒需要安装在固定的支架上方可正常使用。
在安装支架时，应根据光缆终端盒的大小、重量以及安装位置的实际情况选择合适的固定方式。
常见的固定方式有膨胀螺栓、钢钉固定、拴带等，具体选择需要考虑到结构的牢固程度和与周边环境的协调性。
4.正确接线光缆终端盒内的接线也需要注意。
为确保接线的质量和稳定性，应选择优质的接线器和光纤接头，避免使用过长或质量不合格的光纤线。
接线时应根据连接需求正确区分光缆的接口标记，并严格按照工程人员规范的接线图进行接线。
完成接线后，应用搭铁丝或绑带将光缆密封好，以免受到外部的冲击。
5.测试连接质量在光缆终端盒安装完成后，还需要进行连接质量测试。
对于连接质量低的光纤线需要及时的更换和处理，避免影响光通信系统的正常运行。
6.注意安全在整个安装过程中，都需要遵守安全方案，保证安装人员的人身和财产安全。
特别要注意电气安全，不能将光缆终端盒和电线设备太近，以避免安全隐患的出现。
安装过程中需要注意高处作业安全和现场器材的储存等问题。
综上所述，光缆终端盒的安装过程需要安装人员严格按照相关工程标准执行，从而保证光通信设备的正常运行及其安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1安装须知1.1安装准备工作1.1.1安装必备工具：安装终端使用的工具和安装表计使用的工具基本一致，一般包括：斜口钳、尖嘴钳、大号螺丝刀（十字、一字各一把）、小号螺丝刀（十字、一字各一把），万用表一只，为了验证GSM和GPRS勺通讯，最好配备现场场强测试仪或者带上GPRS 或GSM手机一部。
1.1.2备用工具：为方便查看表计、终端显示的有关信息，推荐使用掌上电脑。
如果需要安装门节点，则还需要使用电钻等工具。
为了保证相序接线正确，可以考虑带相位表进行现场校核。
1.1.3安装材料a、固定终端所需材料（和表计安装一致）螺钉、弹垫、垫片、卡片、双芯护套软线（芯线截面积0.3平方毫米）若干。
b、安装门禁所需材料门开关、门接点滑板、门接点固定块以及固定微动开关螺钉、螺母、垫片若干。
c、CT PT、告警、通讯以及其他I/O接线规格要求电压接线：单芯硬线（芯线截面积不小于2.5平方毫米）；电流接线：单芯硬线（芯线截面积不小于4平方毫米）；控制线和开关量采集线：双芯护套线（芯线截面积不小于2.5平方毫米）；485通讯线路：带屏蔽双绞线（芯线截面积不小于1.5平方毫米）。
2终端安装说明2.1领取终端a.终端有三相三线(XL311S-GK) 三相四线(XL311T-DK1两种规格；b.终端包装盒要附带1.5米外置天线；c.通讯模块内已安装好SIM卡，并开通了GPRSt网功能；d.终端出厂参数已设置好(内容详见附表)，终端表壳上贴有终端地址、SIM卡号、资产编号；2.2端子说明终端的电源端子和功能接线端子排列如下图所示。
电源端子分为三相四线、三相三线两种。
l An U A l AoutLB I Cn U C l Gbut三相三线接线图三相四线接线图U；+1 AM如旷池旷上妥___________________________ 理1 ] 3^ IL，]]]]]]]]]26 28 30 32 34 36 38 40 42 44 46rn131415161718192021222324 26 28 30 32 34 36 38 40 42 44 4625 2710亚2.3固定终端(POQW145 ±安装示意图终端的固定、安装方法和普通二相电子表完全相同，通常米用垂直安装方式，其上部有挂钩螺钉孔，可用M4挂钩螺钉固定，终端下部有两个安装孔，用M4X 10 或M叙12普通螺钉固定在接线板上。
2.4电源部分接线终端的电源部分接线端子排列和三相电子表完全一致。
a、终端可以和表计共用同一个二次回路，也可以接入一个独立的二次回路。
下图所示的接线方式，是终端跟电表串联在同一个电流回路中，按照电压并接、电流串接的原则进行连接。
终端也可以由单独回路供电，接线方法跟电表接法相同b、下图所示的接线方式以三相四线终端为例，三相三线终端接法与此相似；c、接线端子的定义以实际终端接线图为准。
2.5 485接线一个485接口分为A、B 两个端子。
利用485线，将电表的A 端与终端的A 端 相联；电表的B 端与终端的B 端相联。
表计和终端的485 A 、B 端子排列，以其 端钮盖上的接线图为准。
当终端与现场表计接线完毕后，在调试之前要检查一下 整个回路是否接线正确，可按以下几种方法测试：a 、 按线的颜色区分：此方法最简单可行，建议各个营业所统一 485线的颜色；b 、 用万用表：用万用表测量终端的 485的A 与B 之间的电压，正常在2V-5V 间， 如果电压为0或者为负值，说明回路中可能有的表计 485的A 、B 端接反或短路， 需要仔细检查。
当所带表计的数量较多时，建议在每接一块后都用万用表测量一 下，确保一次接线成功。
c 、 485总线的通信距离建议不超过200米。
A 、B 馈线必须采用双绞合线，外部屏蔽层单端接地。
B_ CA AEp? 4 i t «终端*N万能接线端2.6辅助端脉冲输入接线无源输入的脉冲/遥信需要设置为脉冲输入方式。
脉冲接线是有方向的，脉冲输入为-「有效。
2.7辅助端遥控接线、遥信接线a、控制接线：终端控制常开/常闭接点跟电动操作机构的手合/分相联；b、遥信接线；终端遥信接点跟断路器遥信常开接点连接；遥信输入为与COM闭合有效；2.8安装门控开关（行程开关）门控开关接常开点，终端的门接点无正负之分。
门控报警为闭合有效，检查门接点是否安装好（终端上电后，压合门开关在终端液晶的左上角会马上有告警代码0102H 0182H显示）。
2.9天线的安装事先用GPRS手机，测试安装地点的GSM场强和GPRS1讯情况，我公司一般标配1.5米外置天线，在终端通讯比较差的情况下（终端上直接显示GSM场强），寻找合适位置安装外置天线在固定天线。
为了保证通讯的可靠性，一般建议将天线的头部安装在计量柜或者箱变的外面。
安装完后需在工作单上写上现场的信号强度值是多少。
（如果个别地下室或者手机信号很弱的地方需要加长的天线，再个别处理另配天线）2.10安装验证a、检查终端通电是否正常工作。
终端正常工作液晶屏轮流显示厂家信息、信号强度、三相电流、三相电压、瞬时有功功率、瞬时无功功率等数据；b、检查终端的登陆情况：检查GPRS模块的天线是否拧紧，上电后将天线的头部放在最佳安装位置（信号比较好的地方），热插拔式GPRS模块有4个LED指示灯，从左到右依次为：自检一通信一载波一网络，指示灯表示网络通讯时的相应状态。
当自检灯为红色时，GPRSg件自检或初始化通信模块时，该LED灯闪亮；若GPRS硬件自检或初始化通信模块出错，该LED灯停止闪亮，处于持续亮的状态；通信指示灯为绿色时，GPRS模块登陆主站时，此灯亮。
GPR鴻块成功登陆到网关时，LED熄灭，如果GPR鴻块登陆失败，LED处于持续亮的状态，登录到网关与之通讯时LED闪亮；载波指示灯为绿色，登陆GPRS网络时，该LED点亮，成功登录且载波通信时持续闪亮；网络指示灯为红色，当未插SIM卡或正在搜寻GPRS网络时，其持续闪亮，每次LED 点亮与熄灭时间各为0.6秒。
若搜寻到GPR删络，该LED灯仍然闪烁，但每次LED点亮时间为0.075秒，熄灭时间为3秒。
网络正常时快速闪动，当网络无信号时慢速闪动；c、终端上电后在登陆过程中可能因为以下情况无法登陆成功：（1）终端处无移动网络信号。
（2）天线有问题。
（3）SIM卡插入不到位，APN设置不正确，SIM卡已损坏。
（4）终端内的主站IP地址设置不对，端口号不对，网关不对，前置机服务程序没运行。
（出现以上情况时可先在终端的参数里查看通信参数是否设置正确，再用好的SIM卡或好天线替代测试，看问题究竟出在哪里）；d、检查门接点是否成功安装。
信号输入为闭合有效，即关柜门后，门开关接点开；在开柜门后，门开关接点闭。
2.11用掌机设置测量点参数测量点的属性、测量点通讯地址、测量点数量等。
已默认参数：a.三相三线终端：用户申报容量（0.8 ）变压器容量（0.8 ）无功过补报警（0.8），无功过补恢复（0.9）无功欠补报警（0.8）无功欠补恢复（0.9），电流不平衡报警（30%电流不平衡恢复（25%电压合格率上限（110）电压合格率下限（90）过负荷电流比例阀值（1.2）PT（100）CT（1）额定电压（100）额定电流（2）；b.三相四线终端：用户申报容量（3）变压器容量（3）无功过补报警（0.8 ）无功过补恢复（0.9）无功欠补报警（0.8 ）无功欠补恢复（0.9 ）电流不平衡报警（30%电流不平衡恢复（25%电压合格率上限（242）电压合格率下限（198 ）过负荷电流比例阀值（1.2）PT （1）CT（1）额定电压（220）额定电流（2）。
2.12终端配置项参数设置a.对时规则：默认为00242357, 00为不对时，10终端对表计，11表计对终端；24：间隔24小时对时一次；2357：每天23点57分对时（注：按照用户要求进行设置，默认不对时）；b.终端接线方式：按实际的终端选择是三相三或三相四，如果为三相四线终端错设为三相三线，则会误报负荷过载；c.测量点数量：按照终端下带子表数量设置，如果终端下装3块子表，则此参数应设为4 （1个终端+3个子表）；d.开关接点：门接点的常开常闭可以任意设置，终端默认常闭有效；e.判断过负荷时间：默认5分钟，按照用户要求设置；f.判断过负荷恢复时间：默认5分钟，按照用户要求设置；g.终端默认保电状态。
2.13注意事项a.整个安装过程中，要保证CT二次侧不能开路；PT二次侧不能短路；b.如发现表计指示异常（有逆相序、失压、失流、倒走等情况），及时通知相关人员做好记录；c.门接点安装要选择合适的位置，避免因安装位置不当，影响日后对表计、终端的维护。
接线端子以实际终端为准；d.跳闸提供的是双合位继电器，触点容量为5A,在安装前需弄清是闭为合还是开为合，选择合适的安装端子；同时需要知道电动操作机构启动所需电流，如果驱动电流大于1A,要充分考虑到控制继电器触点容量的冗余，就必须考虑外接中间继电器扩大驱动电流；e.脉冲/遥信信号仅需提供空接点信号，无须再加辅助电源；f.告警为常开空接点，触点容量为5A；声光报警装置需外购；g.安装外置天线时，除了考虑信号的强弱，还必须保证天线安装在不易被破坏的地方，同时还注意防雷击，不要暴露在空旷或较高的地方。
2.14填写安装单，在安装完毕详细验证后，认真填写《终端安装工作单》3现场安装验收步骤a.现场终端主回路接好线后，天线、485线、门接点线正确连接并上电后，查看终端液晶上是否有报警代码显示，如果发现有逆相序、欠压等报警，马上进行现场接线检查，消除报警。
b.检查终端登陆情况，看是否已登陆主站，在终端上有四个上网及通讯状态指示灯，具体登陆与否请查看上页指示灯的详细说明。
c.检查门接点的安装：压合门接点看是否马上有0102、0182报警代码上来，如果有则是正常的。
d.用掌上电脑上的GPRSSE程序设置所带表计的测量点的参数：表计通讯地址、规约、波特率、测量点是否有效、端口号，设置完成后再用掌机的抄表程序抄收各测量点的情况，以确认终端和表计的485接线正确，并且通讯正常。
e.现场有笔记本电脑并且可以无线上网的话，用我公司的前置机程序就可以现场抄收并且设置、修改各测量点的参数，检查通讯情况。
f.通讯正常后，请详细填写工作单，并且验收检查人员要在工作单上签字确认。
4终端安装工作单（参考）5运行后的维护5.1在日常巡检中，可注意以下方面观察终端的上网指示灯的闪烁情况，如果不亮检查电源是否有电，电源线是否接好。
终端平时处于轮显状态，按一下参数键看是否可进入菜单同时液晶点亮，如果无显示说明有问题。
5.2当终端所带表计需要更换时要注意的问题由于485为总线连接方式，所有表计都连接在一对通信线上，为防止出现因为换表导致该485下面的其它表计中断与终端的通讯，在拆卸表计时要保证485通信线的A和B不要短路。
