空间薄壁结构之罗马小体育宫

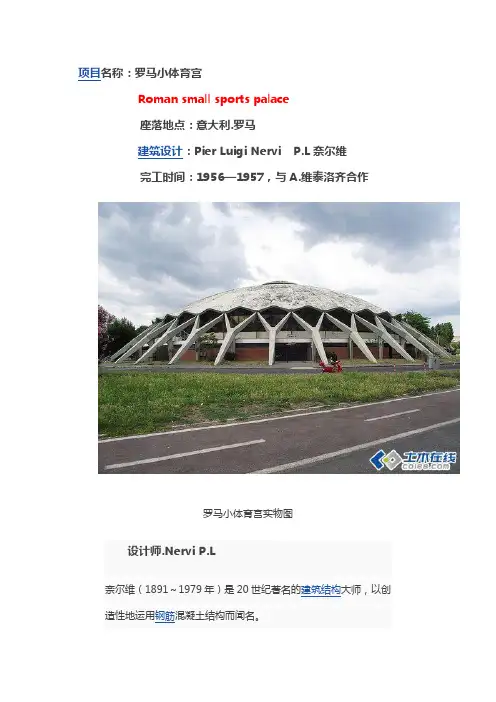

项目名称：罗马小体育宫Roman small sports palace座落地点：意大利.罗马建筑设计：Pier Luigi Nervi P.L奈尔维完工时间：1956—1957，与A.维泰洛齐合作罗马小体育宫实物图设计师.Nervi P.L奈尔维（1891～1979年）是20世纪著名的建筑结构大师，以创造性地运用钢筋混凝土结构而闻名。

他最知名的代表作之一，就是罗马小体育宫。

他把钢筋混凝土肋型球壳的肋网统一组织成一幅葵花图案，使整个天棚变成了一件绚丽多彩的艺术品。

外部像巨人推举起屋顶的Y型柱，给人以力量与进取的强大激励。

这座小体育宫是为1960年罗马奥林匹克运动会而建。

圆形屋盖直径60m，由1620块钢筋混凝土预制菱形构件组合而成，构件最薄的地方仅有25mm厚，力学上合理，施工方便。

这种整体装配建筑形式小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。

穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。

穹顶宛如一张反扣的荷叶。

小体育宫的外形比例匀称，小圆盖、球顶、丫形支撑、“腰带”等各部分划分得宜。

小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。

“腰带”在深深的背景上浮现出来，既丰富了层次，又产生尺度感。

丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的技巧和力量，使建筑获得强烈的个性。

从建筑外部看，36个沿圆周布置的Y形支撑承上启下，波浪起伏，结构清新、明朗、欢快、优美。

从建筑内部看，结构构件的布置协调而有韵律，形成了一幅绚丽的艺术图案，极富于装饰性。

结构分析罗马奥林匹克小体育宫为钢筋混凝土网状扁球壳结构。

球壳直径为59.13m，葵花瓣似的网肋，把力传到斜柱顶，斜柱的倾角与壳体边缘径向切线方向一致，把推力传入基础，结构轻巧且受力合理。

该结构采用装配整体式叠合结构，1620块预制钢丝网水泥菱形构件既作为现浇壳身的模板，又与不超过100mm厚的壳身现浇层共同工作。

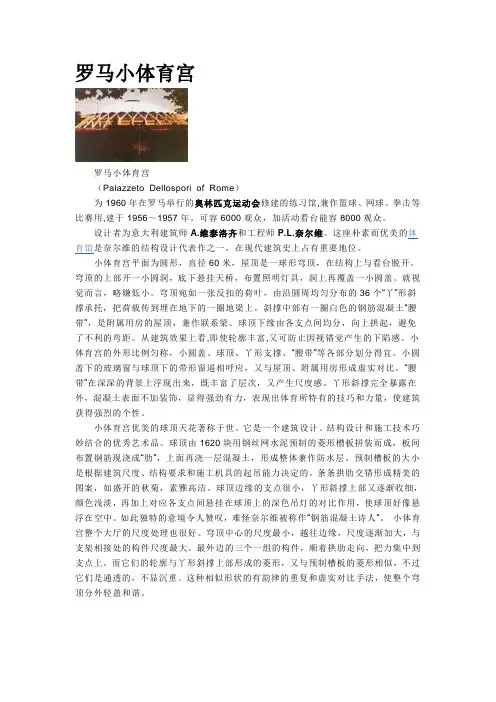

罗马小体育宫罗马小体育宫（Palazzeto Dellospori of Rome）为1960年在罗马举行的奥林匹克运动会修建的练习馆,兼作篮球、网球、拳击等比赛用,建于1956～1957年。

可容6000观众，加活动看台能容8000观众。

设计者为意大利建筑师A.维泰洛齐和工程师P.L.奈尔维。

这座朴素而优美的体育馆是奈尔维的结构设计代表作之一，在现代建筑史上占有重要地位。

小体育宫平面为圆形，直径60米，屋顶是一球形穹顶，在结构上与看台脱开。

穹顶的上部开一小圆洞，底下悬挂天桥，布置照明灯具，洞上再覆盖一小圆盖。

就视觉而言，略嫌低小。

穹顶宛如一张反扣的荷叶，由沿圆周均匀分布的36个“丫”形斜撑承托，把荷载传到埋在地下的一圈地梁上。

斜撑中部有一圈白色的钢筋混凝土“腰带”，是附属用房的屋顶，兼作联系梁。

球顶下缘由各支点间均分，向上拱起，避免了不利的弯距。

从建筑效果上看,即使轮廓丰富,又可防止因视错觉产生的下陷感。

小体育宫的外形比例匀称，小圆盖、球顶、丫形支撑、“腰带”等各部分划分得宜。

小圆盖下的玻璃窗与球顶下的带形窗遥相呼应，又与屋顶、附属用房形成虚实对比。

“腰带”在深深的背景上浮现出来，既丰富了层次，又产生尺度感。

丫形斜撑完全暴露在外，混凝土表面不加装饰，显得强劲有力，表现出体育所特有的技巧和力量，使建筑获得强烈的个性。

小体育宫优美的球顶天花著称于世。

它是一个建筑设计、结构设计和施工技术巧妙结合的优秀艺术品。

球顶由1620块用钢丝网水泥预制的菱形槽板拼装而成，板间布置钢筋现浇成“肋”，上面再浇一层混凝土，形成整体兼作防水层。

预制槽板的大小是根据建筑尺度、结构要求和施工机具的起吊能力决定的。

条条拱肋交错形成精美的图案，如盛开的秋菊，素雅高洁。

球顶边缘的支点很小，丫形斜撑上部又逐渐收细，颜色浅淡，再加上对应各支点间悬挂在球顶上的深色吊灯的对比作用，使球顶好像悬浮在空中。

如此独特的意境令人赞叹，难怪奈尔维被称作“钢筋混凝土诗人”。

一次笑话的结果——罗马小体育馆罗马小体育馆建立于1956年，当时意大利为了举办1960年的奥林匹克运动会，兴建了多项体育设施，小体育馆就是其中之一。

它是为举行篮球和拳击比赛用的，要求容纳6000到8000观众。

开始由一位建筑师设计好了体育馆的平面，那是一个直径60米的圆形。

后来请奈尔维给这个体育馆加一个屋顶，并且要求这个屋顶与体育馆内的场地、看台及其他辅助设施能够相互的独立，这样，当把屋顶建好后就不会影响其它设施的建设，井为建好其它设施创造一个良好的条件。

经过准确的计算，奈尔维设计出了一个奇特的屋顶，那是一个巨大荷叶似的屋顶。

反扣在36根丫形斜倾的柱子上，整个屋顶采用棱形槽板拼接而成，其用去了大大小小厚度只有25毫米的棱形槽板1620块。

在槽板与槽板之间的空隙放上钢筋，再浇上混凝土，形成拱助。

槽板上面再浇上一层40毫米的钢筋混凝土，加强穹拱的整体性，同时作为防水层。

为什么又单单要用36根支柱呢？因为圆屋顶最外圈正好108块槽板，用36个斜撑，则刚好使每二块有一个斜撑，而且丫形柱是倾斜的，顺着拱的力线把拱的推力传到埋在地下的环形基础上去。

穹顶的外缘皱折成波形，防止产生不利的弯矩，同时又加大了窗子的高度，取得了优美的视觉效果，这样更显示出体育用的效果。

当人们走进体育馆时，就会被那美丽的天花板所吸引。

这棱形的槽板和交叉细细的弧形助形成一个精致的图案，像一朵凹凸相间的葵花。

那一条条精致的拱助，轻盈秀巧，又像是昆虫的薄翅。

整体看去，就像蛋壳一样一张巨大半透明的网笼罩着，当人从室内向外看去，就像人坐在空中一样。

那浅灰色的丫形斜撑，好像就用一个小小的指头支撑着屋顶，整个穹拱仿佛悬浮在空中，似乎观众一阵掌声就能把它送到九霄云外去，真是意境无限。

罗马小体育馆建成后，人们不但为能够获得那奇妙的艺术效果而感叹，同时也为设计者巧妙处理钢筋混凝土把整个建筑糅合在一起而赞叹。

从而奈尔维获得了“钢筋混凝土诗人”称号，其实奈尔维还应感谢那一次笑话。
