混凝土振动台校准记录、证书内页格式

检(校) 验证书字第号仪器名称型号制造厂出厂编号送校（检）单位校（检）验结论校（检）验日期:年月日校(检）验周期：个月有效日期：年月日至年月日校（检）验员校核员技术负责人校（检）验单位(章)水泥负压筛析仪校验记录送校单位仪器编号生产厂家校验号维卡仪校验记录送校单位仪器编号校验号沸煮箱校验记录送校单位仪器编号校验号水泥胶砂试模校验记录送校单位仪器编号校验号雷氏膨胀测定仪校验记录送校单位仪器编号校验号雷氏夹校验记录送校单位仪器编号校验号水泥抗压夹具校验记录送校单位仪器编号校验号恒温恒湿养护箱校验记录送校单位仪器编号校验号振筛机校验记录送校单位仪器编号生产厂家校验号容量筒校验记录送校单位仪器编号校验号砂、石标准筛校验记录送校单位仪器编号校验号砂、石标准筛校验记录送校单位仪器编号校验号砂、石标准筛校验记录送校单位仪器编号校验号电热干燥箱校验记录送校单位仪器编号校验号压碎指标值测定仪校验记录送校单位仪器编号校验号碎石或卵石针状规准仪校验记录送校单位仪器规格仪器编号校验号碎石或卵石片状规准仪校验记录送校单位仪器规格仪器编号校验号混凝土抗渗仪校验记录送校单位仪器编号校验号混凝土震动台校验记录送校单位仪器编号校验号混凝土坍落度筒校验记录送校单位仪器编号校验号混凝土标准养护室校验记录送校单位仪器编号校验号试验室用混凝土搅拌机校验记录送校单位仪器编号校验号冷冻箱校验记录送校单位仪器编号生产厂家校验号混凝土及砂浆试模校验记录送校单位试模品种规格仪器编号校验号使用中混凝土及砂浆试模校验记录送校单位试模品种规格仪器编号校验号砂浆分层度仪校验记录送校单位仪器编号校验号跳桌校验记录送校单位仪器编号校验号砂浆稠度仪校验记录送校单位仪器编号校验号道碴筛校验记录送校单位仪器编号校验号道碴集料压碎率试模校验记录送校单位仪器编号校验号道碴针状规准仪校验记录送校单位仪器规格仪器编号校验号道碴片状规准仪校验记录送校单位仪器规格仪器编号校验号洛杉矶磨耗机校验记录送校单位仪器编号生产厂家校验号沥青软化点仪校验记录送校单位仪器编号校验号沥青延度仪校验记录送校单位仪器编号校验号沥青针入度仪校验记录送校单位仪器编号校验号动力触探(标贯)仪校验记录送校单位仪器编号校验号击实仪校验记录送校单位仪器编号校验号光电式液、塑限测定仪校验记录送校单位仪器编号校验号相对密度试验仪校验记录送校单位仪器编号校验号灌砂仪校验记录送校单位仪器编号校验号K30平板载荷试验仪校验记录送校单位仪器编号校验号比重瓶校验记录送校单位仪器编号校验号玻璃仪器校验记录送校单位品种规格仪器编号校验号金属线材反复弯曲试验机校验记录送校单位仪器编号校验号钢筋冷弯弯芯校验记录送校单位仪器编号校验号环刀校验记录送校单位仪器编号校验号砼气压式含气量测定仪校验记录送校单位HG—80砼贯入阻力仪校验记录送校单位砼维勃稠度仪校验记录送校单位。

水泥净浆搅拌机检验记录TGX001-2008校验编号：表001雷氏膨胀测定仪检验记录TGX002-2008校验编号：表002雷氏夹检验记录TGX003-2008校验编号：表003水泥沸煮箱检验记录TGX004-2008校验编号：表004水泥抗压夹具检验记录TGX005-2008校验编号：表005-2恒温恒湿养护箱检验记录TGX006-2008校验编号：表006TGX007-2008校验编号：表007-3TGX008-2008校验编号：表008-3沥青路面用粗集料压碎值仪检验记录TGX009-2008校验编号：表009-2水泥混凝土用粗集料压碎值仪检验记录TGX0010-2008校验编号：表010建筑用砂石、容量筒检验记录TGX0011-2008校验编号：表011-2混凝土拌和物容量筒检验记录TGX0012-2008校验编号：表012TGX0013-2008校验编号：表013-2TGX0014-2008校验编号：表014-2TGX0015-2008校验编号：表015TGX0016-2008校验编号：表016砂当量测定仪检验记录TGX0017-2008校验编号：表017细集料棱角性测定仪检验记录TGX0018-2008校验编号：表018集料冲击试验机检验记录TGX0019-2008校验编号：表019坍落度筒、捣棒检验记录TGX0020-2008校验编号：表020砂浆稠度仪检验记录TGX0021-2008校验编号：表021砂浆分层度仪检验记录TGX0022-2008校验编号：表022试验室用混凝土搅拌机检验记录TGX0023-2008校验编号：表023试验室用砂浆搅拌机检验记录TGX0024-2008校验编号：表024砼贯入阻力仪检验记录ZJ025-2007校验编号：表025气压式含气量测定仪检验记录TGX026-2008校验编号：表026维勃稠度仪检验记录TGX027-2008校验编号：表027混凝土成型用标准振动台检验记录TGX028-2008校验编号：表028TGX029-2008校验编号：表029-3TGX030-2008校验编号：表030-2混凝土抗裂试模检验记录TGX031-2008校验编号：表031-2TGX032-2008校验编号：表032TGX033-2008校验编号：表033混凝土快速冻融试验机检验记录TGX034-2008校验编号：表034混凝土动弹模量测定仪检验记录TGX035-2008校验编号：表035测长仪检验记录TGX036-2008校验编号：表036混凝土碳化箱检验记录TGX037-2008校验编号：表037混凝土碳化深度测量仪检验记录TGX038-2008校验编号：表038混凝土电通量测量仪检验记录TGX039-2008校验编号：表039土工用环刀检验记录TGX040-2008校验编号：表040光电式液塑限联合测定仪检验记录TGX041-2008校验编号：表041TGX042-2008校验编号：表042TGX043-2008校验编号：表043表面振动压实仪检验记录TGX044-2008校验编号：表044无侧限抗压试模检验记录TGX045-2008校验编号：表045相对密度试验仪检验记录TGX046-2008校验编号：表046灌砂仪检验记录TGX047-2008校验编号：表047-2渗透仪器设备检验记录TGX048-2008校验编号：表048土工布透水性测定仪设备检验记录TGX049-2008校验编号：表049道碴筛检验记录TGX050-2008校验编号：表050。

编号：FS-QG-30956
砼震动台检验规范
Vibration table inspection specifications
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

砼震动台检验方法
一、技术要求
震动台应固定在混凝土基础上，台面应水平，基础高出地面0.4~0.5m为宜。

其频率一般为2800~3000次min，震幅为0.3~0.6mm。

二、校验项目及条件
1、校验项目
(1)震动台水平度
(2)震动功能
2、校验用器具
(1)框式水平仪
(2)测震仪
三、校验方法
1、用框式水平仪测量震动台面的水平度
2、根据JJG《机械式震动试验台》检定规程，用测震仪测量震动台的震幅和频率。

四、校验结果处理
全部检验项目均符合技术要求为合格。

五、校验周期、记录与证书
检验周期为12个月，检验记录格式见下表，校验证书格式见附录Ⅰ。

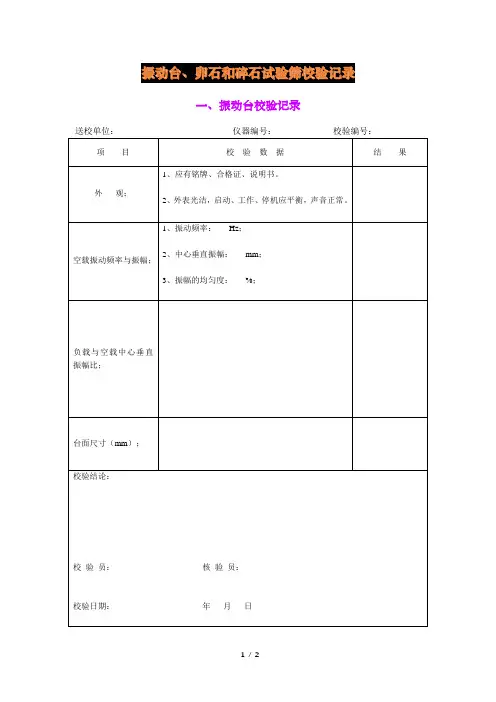

砼震动台检验记录ZML-017
送检单位仪器偏号检验号
项目
检验数据
结果
震动台面水平度
是否水平
震动功能
震幅mm
频率次/min
检验结论:
检验员核验员
检验日期:____年__月__日
请输入您公司的名字
Foonshion Design Co., Ltd。

混凝土振动台检定规程1范围本规程适用于混凝土振动台（以下简称“振动台”）的首次检定、后续检定和使用中检查。

2引用文件本规程引用了下列文件：JG/T245-2009混凝土试验用振动台JJF1867-2020水泥胶砂振动台校准规范GB/T50081-2019混凝土物理力学性能试验方法标准JJF1001通用计量术语及定义使用本规程时，应注意使用上述引用文献的现行有效版本。

凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3术语和计量单位下列术语和定义适用于本规程。

3.1混凝土振动台振动台是用于对混凝土试件产生垂直方向简谐振动的装置。

3.2计量单位振动台的计量单位为振幅mm（毫米）、频率Hz（赫兹）、时间s（秒）。

4概述振动台是用于混凝土试件成型振实的试验设备。

它由悬挂式单轴激振器、弹簧、台面、支架和控制系统等组成，如图1所示。

5计量性能要求5.1台面尺寸和平面度振动台的台面尺寸最大允许误差：±5mm；台面应平整，其平面度误差应≤0.3mm。

5.2启动时间在空载条件下，振动台的启动时间应≤2s。

5.3余振时间在空载条件下，停机后的余振时间应≤5s。

5.4台面中心垂直振幅振动台应产生垂直方向上的简谐振动，在空载条件下，振动台台面中心的垂直振幅应为（0.50±0.02）mm。

5.5台面振幅的不均匀度在空载条件下，台面振幅的不均匀度应≤10%。

5.6振动频率在空载条件下，振动台振动频率应为（50±2）Hz。

5.7台面中心的垂直振幅比振动台满载与空载时，台面中心点的垂直振幅之比应≥0.7。

5.8噪声空载条件下，振动台运转平稳后，噪声声压级≤80dB（A）。

6通用技术要求6.1外观振动台应有铭牌，铭牌上应有：名称、型号、规格、制造厂名、出厂编号等信息。

振动台应水平安装并端正牢固。

6.2开关控制各控制调整开关和旋钮等应操作灵活。

附录A校准原始记录格式（推荐性表格）客户名称：仪器名称：型号规格：出厂编号：制造厂家：记录编号：环境温度：℃相对湿度：％校准地点：校准日期：1.外观检查□符合要求□不符合要求2.风速（□垂直气流平均风速□水平气流平均风速）把风速设置为生产厂商规定的最低值把风速设置为生产厂商规定的最高值测量点测量结果（m/s）平均值（m/s）测量点测量结果（m/s）平均值（m/s）12312311 22 33 44 55 66 77 88 99 1010 1111 1212 1313 14141515161617171818191920202121222223232424…………平均风速（m/s）平均风速（m/s）风速不均匀度风速不均匀度3.高效/超高效过滤器检漏（以下两种方法二选一）光度法测量结果（%）上游浓度/（μg/L）漏过率计数法测量结果（/L）使用的稀释器稀释比上游浓度稀释后检测值稀释前浓度下游扫描粒子数4.洁净度把风速设置为生产厂商规定的最低值测量点粒径≥0.5μm时粒子浓度采样结果（m-3）平均值（m-3）95%置信上限（UCL）（m-3）123123455.气流模式把风速设置为生产厂商规定的最低值□垂直气流试验：气流应向下，应不产生旋涡和向上气流，且无死点□水平气流试验：气流应向外，应不产生旋涡和回流，且无死点观察结果□符合要求□不符合要求6.照度测量点123456……平均值（lx）背景照度测量值（lx）开灯时度照度测量值（lx）7.噪声实际噪声（dB）背景噪声（dB）总噪声（dB）8.振动净振动振幅（μm）总振动振幅（μm）背景振幅（μm）9.产品保护（沉降菌法）把风速设置为生产厂商规定的最低值把风速设置为生产厂商规定的最高值测量点测量结果（CFU/30min）平均值（CFU/30min）测量点测量结果（CFU/30min）平均值（CFU/30min）1122334455校准员：核验员：校准证书（内页）格式（推荐性表格）序号校准项目结果1外观检查2风速（□垂直气流平均风速□水平气流平均风速）平均风速风速不均匀度3高效/超高效过滤器检漏光度法：漏过率（%）计数法：粒子数（/L）4洁净度95%置信上限（UCL）是否有采样点平均浓度大于ISO5级最大浓度限值5气流模式□垂直气流试验：气流应向下，应不产生旋涡和向上气流，且无死点□符合要求□不符合要求□水平气流试验：气流应向外，应不产生旋涡和回流，且无死点□符合要求□不符合要求6开灯时的平均照度（lx）平均背景照度（lx）7实际噪声（dB）8净振动振幅（μm）9产品保护（沉降菌法）10校准结果的扩展不确定度U（k=2）风速洁净度照度噪声振动校准员：核验员：测量不确定度评定示例洁净工作台测量过程中涉及的参数主要有风速、洁净度、照度、噪声和振动，这5个参数都是使用标准器进行直接测量，且测量结果受温度、湿度、气压等环境因素的影响可以忽略。

混凝土坍落度筒校验方法编号：SG－C02－01 本方法是用于新购和使用中的以及检修后的混凝土坍落度筒及维勃稠度仪用的坍落度筒的校验。

一、概述坍落度筒是混凝土拌合物稠度试验的专用设备，用于骨料最大粒径不大于40mm、坍落度值不小于10mm的混凝土拌合物稠度测定。

二、技术要求1．坍落度筒应为薄钢板或其他金属制成的圆台形筒。

内壁光滑、无凹凸部位。

底面和顶面应互相平行并与锥体的轴线垂直。

2．坍落度筒筒外三分之二高度处应焊两个手把，下端应焊脚踏板。

3．坍落度筒的内部尺寸为底部直径200±2mm顶部直径100±2mm高度300±2mm4．捣棒直径（16±0.2）mm，长（600±5.0）mm的钢棒，表面光滑平直，端部应磨圆。

三、校验项目及校验条件5．校验项目（1）外观检查（2）筒各部位尺寸检查6．校验用仪器（2）钢直尺量程500mm，分度值1mm（3）直角尺四、校验方法目测检查：内壁是否光滑，有无凹凸部位。

8．用钢直尺测量两个把手是否在筒外三分之二高度处。

底面和顶面是否平行并与锥体轴线垂直，测量捣棒长度。

9．用游标卡尺测量筒壁厚度及捣棒直径，准确至0.1mm；测量筒底及顶部的直径和高度尺寸，各部位应测量三点，取其算术平均值，准确至1mm。

10．用直角尺量测底面、顶面是否与筒轴线垂直。

五、校验结果处理全部检验项目结果的，应填写校验证书。

全部项目合格，在结论栏内填写“合格”；任一项目不合格时，校验结论为“不合格”，并给出不合格项目的数值。

六、校验周期校验周期为一年。

注：本方法摘自铁道部《铁路工程试验专用仪器校验方法》。

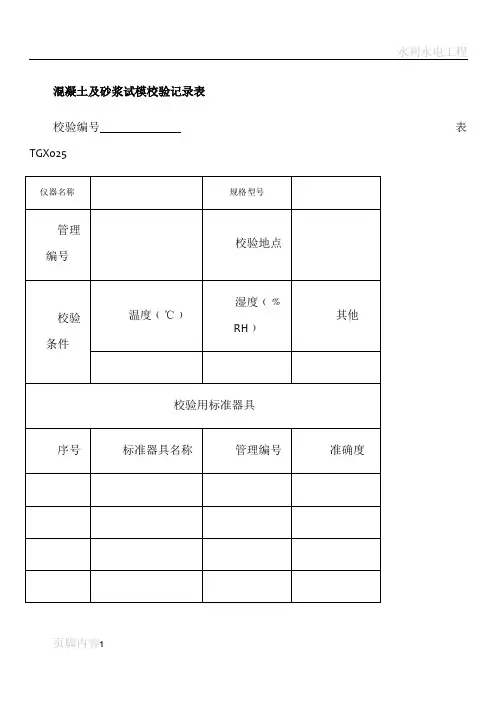

附录1坍落筒校验记录送验单位仪器编号校验号混凝土及砂浆试模校验方法编号：SG－C02－02本方法适用于新购和使用中的各种混凝土、砂浆试模的校验。

一、技术要求1．组成模腔的各平面应刨光，其不平度应不大于0.05mm。

2．承压面与相邻面的不垂直度不应超过±0.5度。

混凝土振动台操作规程引言概述：混凝土振动台是一种常用的实验设备，用于摹拟地震等振动环境条件下的结构物的振动响应。

为了确保操作的准确性和安全性，制定了一系列的操作规程。

本文将详细介绍混凝土振动台的操作规程，包括设备准备、操作步骤、安全注意事项等内容。

一、设备准备：1.1 确保振动台的稳定性：在进行振动实验前，需要检查振动台的基础是否稳固，是否有松动或者破损的地方，确保振动台能够承受实验所需的振动力。

1.2 校准振动台：在进行实验前，需要进行振动台的校准，确保振动台的振动频率、振幅等参数符合实验要求。

1.3 准备实验样品：根据实验需求，准备好相应的混凝土样品，并进行充分的凝固和固化，以确保实验的可靠性和准确性。

二、操作步骤：2.1 打开振动台电源：按照设备说明书的要求，打开振动台的电源，并确保电源连接正常，没有短路或者漏电等安全隐患。

2.2 设置振动参数：根据实验需求，设置振动台的振动频率、振幅等参数，确保实验能够摹拟所需的振动环境。

2.3 安装实验样品：将准备好的混凝土样品安装到振动台上，并确保样品与振动台的接触密切，避免产生松动或者脱落现象。

三、实验操作：3.1 启动振动台：在进行实验前，需要确保实验区域内没有其他人员，然后启动振动台，逐渐增加振动力，以摹拟振动环境。

3.2 监测实验参数：在实验过程中，需要实时监测振动台的振动频率、振幅等参数，并记录下来，以便后续分析和研究。

3.3 结束实验：实验结束后，逐渐减小振动力，然后关闭振动台电源，确保实验区域的安全。

四、安全注意事项：4.1 穿戴个人防护装备：在操作振动台前，必须穿戴好个人防护装备，包括安全鞋、手套、护目镜等，以防止意外伤害的发生。

4.2 遵守操作规程：操作人员必须熟悉并遵守振动台的操作规程，严禁违规操作或者超负荷使用设备。

4.3 定期维护保养：振动台需要定期进行维护保养，包括清洁、润滑、零部件更换等，以确保设备的正常运行和寿命。

五、总结：混凝土振动台的操作规程对于实验的准确性和安全性至关重要。
