铝及铝合金材料表面氧化膜原理研究

实验二铝及铝合金的阳极氧化一、实验目的：1.熟悉铝及铝合金的阳极氧化工艺过程。

2.掌握阳极氧化中各工艺参数对阳极化过程及膜质量和性能的影响。

二、实验内容简介铝及铝合金具有优良的综合性能而得到较为广泛的应用，在其表面会生成一层致密的氧化膜，但厚度只有几纳米至几十纳米，起不到有效的防护和耐磨作用。

而采用阳极氧化处理形成的阳极化膜厚度可达3~30μm，不但既有良好的机械性能，而且耐蚀性和吸附性能均十分优异。

故在所有的铝表面处理方法中，阳极化在工业中的应用十分广泛，可作为防护性膜、防护装饰性膜、耐磨性膜、绝缘性膜等。

阳极氧化所用的电解液一般为具有中等溶解能力的酸性溶液（如硫酸、草酸、铬酸、磷酸等），电解时，铝工件为阳极，Pb(Pt)为阴极，阳极氧化时发生下列反应：阳极:H2O-2e→[O]+2H+,产生的初生态原子氧对铝制品表面有很强的氧化能力,生成薄而致密的氧化物薄膜（10~100nm）；阴极：2H++2e→H2↑。

在阳极还存在着酸对铝及氧化铝膜的溶解反应：2AL+6H+→2AL3++3H2↑,AL2O3+6H+→2AL3++3H2O。

由此可知，膜的成长过程包含着膜的生成与膜的溶解两个相辅相成的方面，并且只有当膜的生成速度大于溶解速度时才能获得一定厚度的膜，氧化初期，膜的生成速度大于溶解速度，膜厚不断增加，随着厚度的增加，其电阻也加大，结果使膜的生长速度减慢，一直到与膜的溶解速度相等时，膜的厚度才为一定值。

铝的阳极氧化膜的微观结构成蜂窝状，即由内层的阻挡层和外层的多孔层构成，由于膜是从基体上成长其来的，因此结合强度十分高。

色泽随电解液的成分及铝合金中所含的合金元素而异。

由于膜的多孔性质，决定了膜具有强烈的吸附性能，故可对膜进行染色，也可作为铝制品沉积金属前的底层等。

2．铝的阳极氧化工艺及步骤a.表面准备铝及其合金在阳极氧化之前都必须根据制件的材质、表面形状和对膜的要求进行适当的表面预处理，如除油、酸洗和抛光等。

铝及铝合金硬质阳极氧化膜铝及铝合金硬质阳极氧化膜是一种常见的表面处理技术，用于增强铝材料的耐腐蚀性、硬度和装饰性。

本文将介绍铝及铝合金硬质阳极氧化膜的形成原理、特点及应用领域。

一、形成原理铝及铝合金硬质阳极氧化膜的形成是通过在铝表面进行阳极氧化处理。

在这个过程中，铝材料作为阳极，通过在电解液中施加电压形成氧化电流，使铝表面氧化生成致密的氧化膜。

阳极氧化过程中，铝表面的氧化膜主要由Al2O3组成。

氧化膜具有多孔性结构，可以通过控制氧化工艺参数来调节其孔径和厚度。

氧化膜的孔径与电解液中含有的添加剂有关，而氧化膜的厚度则与氧化时间和电压有关。

二、特点铝及铝合金硬质阳极氧化膜具有以下特点：1. 耐腐蚀性：硬质阳极氧化膜形成后，能有效提高铝材料的耐腐蚀性，使其在恶劣环境下具有更好的耐蚀性能。

2. 高硬度：氧化膜的硬度可达到1500-3000HV，比铝材料本身的硬度要高出数倍，能有效提高铝材料的抗划伤性能。

3. 装饰性：氧化膜的颜色可以通过改变氧化工艺参数和添加特定的染色剂来调节，因此可以获得不同的颜色，增加铝材料的装饰性。

4. 绝缘性：氧化膜具有较好的绝缘性能，能够有效防止电流的通过，提高铝材料在电气领域的应用性能。

5. 纳米级孔隙结构：氧化膜具有多孔性结构，这些纳米级孔隙可以用于储存润滑油或其他功能性材料，提高铝材料的附加功能。

三、应用领域铝及铝合金硬质阳极氧化膜广泛应用于以下领域：1. 建筑装饰：铝材料经过阳极氧化后，可以获得不同颜色的氧化膜，用于建筑装饰材料，如铝合金门窗、幕墙板材等。

2. 电子领域：氧化膜的绝缘性能使其在电子领域得到广泛应用，用于电子元器件的绝缘层、散热器、电子外壳等。

3. 汽车工业：铝及铝合金硬质阳极氧化膜可以提高汽车零部件的耐腐蚀性和硬度，用于汽车外饰件、发动机零部件等。

4. 航空航天：氧化膜的轻质、高硬度和抗腐蚀性能使其在航空航天领域得到应用，用于飞机结构件、发动机零部件等。

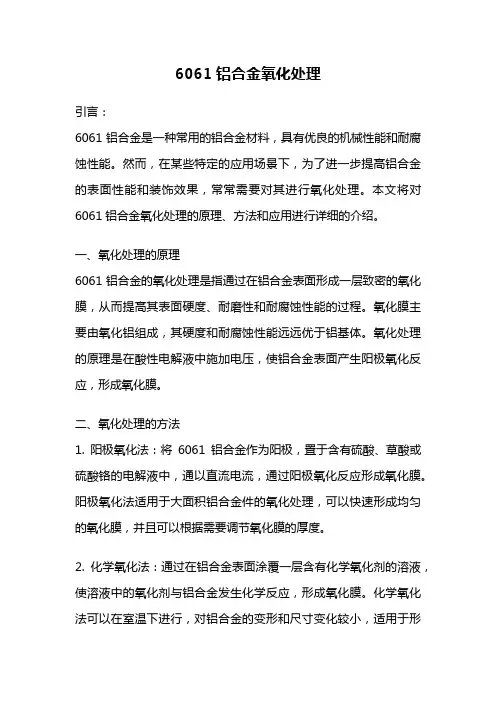

6061铝合金氧化处理引言：6061铝合金是一种常用的铝合金材料，具有优良的机械性能和耐腐蚀性能。

然而，在某些特定的应用场景下，为了进一步提高铝合金的表面性能和装饰效果，常常需要对其进行氧化处理。

本文将对6061铝合金氧化处理的原理、方法和应用进行详细的介绍。

一、氧化处理的原理6061铝合金的氧化处理是指通过在铝合金表面形成一层致密的氧化膜，从而提高其表面硬度、耐磨性和耐腐蚀性能的过程。

氧化膜主要由氧化铝组成，其硬度和耐腐蚀性能远远优于铝基体。

氧化处理的原理是在酸性电解液中施加电压，使铝合金表面产生阳极氧化反应，形成氧化膜。

二、氧化处理的方法1. 阳极氧化法：将6061铝合金作为阳极，置于含有硫酸、草酸或硫酸铬的电解液中，通以直流电流，通过阳极氧化反应形成氧化膜。

阳极氧化法适用于大面积铝合金件的氧化处理，可以快速形成均匀的氧化膜，并且可以根据需要调节氧化膜的厚度。

2. 化学氧化法：通过在铝合金表面涂覆一层含有化学氧化剂的溶液，使溶液中的氧化剂与铝合金发生化学反应，形成氧化膜。

化学氧化法可以在室温下进行，对铝合金的变形和尺寸变化较小，适用于形状复杂或尺寸较小的铝合金件。

三、氧化处理的应用1. 提高耐腐蚀性能：氧化膜具有良好的耐腐蚀性能，可以保护铝合金表面免受腐蚀介质的侵蚀，延长铝合金的使用寿命。

因此，氧化处理广泛应用于航空、汽车、电子等领域，用于制造耐腐蚀要求较高的零件和设备。

2. 改善装饰效果：氧化膜的颜色可以通过在氧化过程中加入不同的颜料或调整氧化时间和温度来控制。

这使得氧化处理成为一种常用的表面处理方法，可以用于制造具有装饰性要求的产品，如摩托车零件、电子产品外壳等。

3. 提高涂装性能：氧化膜具有一定的粗糙度和孔隙度，可以增加涂层与基材之间的附着力，提高涂装性能。

因此，在涂装前对6061铝合金进行氧化处理可以提高涂层的耐久性和附着力。

结论：6061铝合金氧化处理是一种常用的表面处理方法，可以提高铝合金的耐腐蚀性能、装饰效果和涂装性能。

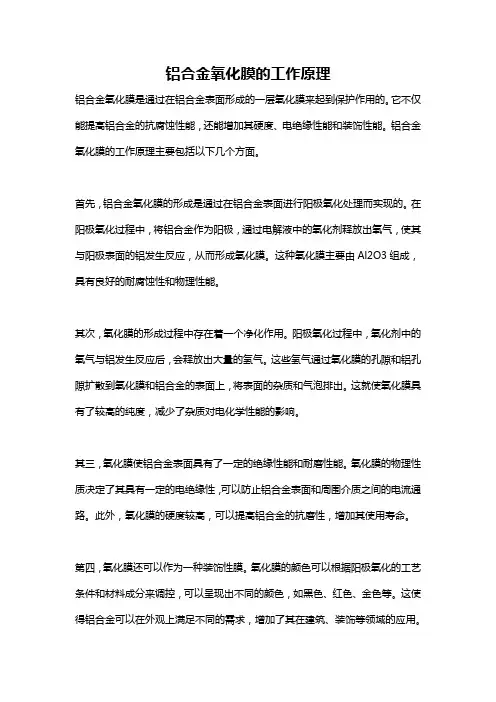

铝合金氧化膜的工作原理铝合金氧化膜是通过在铝合金表面形成的一层氧化膜来起到保护作用的。

它不仅能提高铝合金的抗腐蚀性能，还能增加其硬度、电绝缘性能和装饰性能。

铝合金氧化膜的工作原理主要包括以下几个方面。

首先，铝合金氧化膜的形成是通过在铝合金表面进行阳极氧化处理而实现的。

在阳极氧化过程中，将铝合金作为阳极，通过电解液中的氧化剂释放出氧气，使其与阳极表面的铝发生反应，从而形成氧化膜。

这种氧化膜主要由Al2O3组成，具有良好的耐腐蚀性和物理性能。

其次，氧化膜的形成过程中存在着一个净化作用。

阳极氧化过程中，氧化剂中的氧气与铝发生反应后，会释放出大量的氢气。

这些氢气通过氧化膜的孔隙和铝孔隙扩散到氧化膜和铝合金的表面上，将表面的杂质和气泡排出。

这就使氧化膜具有了较高的纯度，减少了杂质对电化学性能的影响。

其三，氧化膜使铝合金表面具有了一定的绝缘性能和耐磨性能。

氧化膜的物理性质决定了其具有一定的电绝缘性，可以防止铝合金表面和周围介质之间的电流通路。

此外，氧化膜的硬度较高，可以提高铝合金的抗磨性，增加其使用寿命。

第四，氧化膜还可以作为一种装饰性膜。

氧化膜的颜色可以根据阳极氧化的工艺条件和材料成分来调控，可以呈现出不同的颜色，如黑色、红色、金色等。

这使得铝合金可以在外观上满足不同的需求，增加了其在建筑、装饰等领域的应用。

最后，铝合金氧化膜的工作原理还涉及到氧化膜与铝基体之间的连接。

氧化膜不仅仅是简单地附着在铝合金表面上，而是与铝基体之间形成了一层覆盖度较好的结合层。

这种结合层是通过氧化膜形成的阻隔层中的铝孔隙与铝基体之间存在着良好的结合力而实现的。

这种结合层的形成可以加强氧化膜与铝基体之间的结合，增加氧化膜的附着力和耐久性。

综上所述，铝合金氧化膜的工作原理主要是通过阳极氧化处理，在铝合金表面形成一层氧化膜，从而提高铝合金的抗腐蚀性能、硬度、电绝缘性能和装饰性能。

该氧化膜的工作原理涉及到净化作用、绝缘性能、耐磨性能、装饰性能以及与铝基体之间的结合作用。

1铝和铝合金的大气腐蚀机理铝和铝合金的表面氧化膜是铝合金具有耐大气腐蚀性的主要原因.铝的氧化膜γ-Al2O3在室温的大气中就可以生成,而且非常迅速和致密,厚度为25~30Å.也就是说,氧化膜在大气环境中具有自修复功能.若有水存在或者暴露在大气中几个月以后,最初形成的γ-Al2O3的外层转变为一薄层γ-AlOOH.然后,在γ-AlOOH上又会覆盖上一层AlOH3也可写成Al2O3·3H2O.从铝-水体系的电位-pH图可知,AlOH3在较大的pH范围内都会保持稳定.AlOH3从pH=4开始溶解;当pH=2.4时,认为AlOH3会完全溶解事实上,即使pH=2.0时,铝表面的腐蚀类型仍然是孔蚀..大部分的降雨、差不多所有的雾、表面蒸发浓缩的液层和铝表面小孔内的电解质都会使铝处于腐蚀状态.环境因素对铝的大气腐蚀的影响和其它金属相似,与环境大气的相对湿度、温度、大气中SO2的浓度、Cl-的含量以及降水的数量、酸度相关性较大,同时也受到O3,NOx及CO2等污染组分的轻微影响.大气污染物通过干湿沉降,使得金属表面存在着和大气中同样丰富的化学组分.暴露在大气中的铝合金表面可分为三层:铝合金及其氧化膜、腐蚀产物层和大气污染物形成的污染层或薄液膜.根据大气化学组分对铝和铝合金化学、电化学反应的不同及形成的腐蚀产物的性质不同,存在着不同的腐蚀机制.１.氯离子的存在是引起铝和铝合金大气腐蚀的重要原因.由于铝的氯化物具有可溶性,在户外暴露的铝表面上并没有大量的氯化物层存在,只有少量的氯离子进入到腐蚀产物层.Cl-通过竟争吸附,逐渐取代AlOH3表面上的OH-生成AlCl3,如方程式1~3所示:AlOH3+Cl-→AlOH2Cl+OH- 1AlOH2Cl+Cl-→AlOHCl2+OH- 2AlOHCl2+Cl-→AlCl3+OH- 3２.空气中的CO2能有效地阻碍NaCl引发的铝的大气腐蚀.铝在不含CO2潮湿空气中的腐蚀速率,和在正常CO2水平的空气中的腐蚀速率相比,约是后者的20倍.有人认为,CO2中和了在铝表面阴极区氧还原产生的氢氧根离子,降低了液层pH值,从而使得铝的溶解速率下降.３.一般认为:O3是潜在的加速剂,通过氧化H2S、SO2和NOx而影响金属的大气腐蚀.O3还能够通过自身的去极化反应,引起铝腐蚀.实验表明,铝暴露在不同大气污染物10ppm的SO2,NOx,O3,取样大气的气体25e和98%相对湿度四个星期以后,O3引起的腐蚀失重最大,其次是SO2,NO2,取样大气,NO.氧化膜的完整性及成分还受到铝合金的化学组分和微观结构的影响.为了提高铝合金的力学性能,往往要加入一些合金元素,并进行一定的热处理固溶、淬火、时效等.一些杂质元素如Fe、Mn、Si也常以FeAl3、AAlMnSi、SiO2等形式出现在铝合金当中.这些合金元素对铝合金微观结构的影响是不同的,要根据它们是存在于固溶体中,还是作为第二相分散在铝基体或者偏聚在晶界上.当合金元素形成的化合物颗粒存在于金属表面时,它们表面的氧化膜往往很薄,甚至不存在.传统的铝和铝合金大气腐蚀试验传统的大气腐蚀一般通过大气暴露实验、室内模拟加速试验进行研究.大气暴露试验能够反应材料在自然环境中的实际腐蚀情况,所得数据直观、可靠,虽然试验周期长、速度慢、费用高,但它是铝和铝合金大气腐蚀研究的重要方法.室内模拟加速试验可以显著减少试验时间,快速地对材料的大气腐蚀行为进行评价和预测,不能完全地取代大气暴露试验.铝合金的腐蚀速率表征既采用普遍使用的年失重量多少,也使用孔蚀坑的深度及数量分布和力学性能抗拉强度、屈服强度损失量.观察腐蚀形貌和分析腐蚀产物时,使用一些物理化学分析手段,如光学微镜、扫描电镜、X射线衍射分析、X射线光电子能谱等.室内模拟加速试验常见的大气腐蚀的室内加速试验有湿热试验、盐雾试验、干湿周浸循环试验以及多因子复合试验,一般认为干湿交替的周浸循环试验比较能够反映大气腐蚀的特点.干湿交替的周浸循环试验的最初提出是为了评价耐候钢的性能,适用于有钝化膜的金属及合金.这种研究方法从电化学的角度来说,也是合理的.对于铝合金,可以采用此方法进行大气腐蚀试验,评价铝合金的耐蚀性.采用pH=3.0的5%NaCl+015%NH42SO4用醋酸调节pH值作加速剂,对LY12和LC4两种高强铝合金进行了间歇盐雾和周期轮浸腐蚀试验,与广州,琼海十年的实地暴露试验结果对比.他认为两种铝合金加速方法之间有类似的腐蚀动力学规律,其中前者相对于大气腐蚀有较好的模拟性和加速性.也有人采用简易方法模拟湿热大气腐蚀试验,在工业纯铝ZL10和ZL109合金表面诱发腐蚀,观察和分析了铸铝合金中第二相和腐蚀产物的微观形貌及化学成分.在吸附了水分和侵蚀性氯离子微观孔隙周围,由第二相粒子和铝基体构成腐蚀微电池发生电化学反应,电位较负的铝首先发生溶解,导致局部点状腐蚀,腐蚀产物主要为铝的不溶性氢氧化物,还含有少量的氧化铝等.用室内加速试验评价结构铝合金的耐大气腐蚀性时,除测量失重和孔蚀深度外,应包括金相分析和力学试验.室内模拟加速试验从单因子控制到多因子控制,从简单的电位测量到交流阻抗技术等多种测量技术的应用,在过去的几十年里得到一定程度的发展.但是在大气腐蚀机理研究和准确地重现大气暴露试验结果方面,仍有较大的差距.室内模拟加速试验的重复性还需要提高.一部分研究者做了室内气体腐蚀试验,通过对一种或几种腐蚀性气体组分浓度、相对湿度、温度及暴露时间条件控制,观察金属的腐蚀并通过多种手段分析腐蚀产物,给出腐蚀过程的动力学规律和腐蚀机理.不过,这些实验仅仅局限于纯铝材料,研究工作处于起步阶段.Oesch用气体试验箱分析了各腐蚀性气体成分对纯铝大气腐蚀的影响.他认为臭氧对铝的大气腐蚀的影响要强于SO2和NO2.Bl cher通过控制空气中CO2的浓度,研究了CO2阻碍NaCl引发铝的大气腐蚀机制.综上所述,传统的大气腐蚀试验得到的数据是一段时间内金属的宏观的、统计的腐蚀行为和规律,对大气腐蚀过程中的关键反应和中间过程缺乏清楚的描述.随着仪器制造技术的进步,人们越来越趋向于对金属的大气腐蚀过程进行连续、原位的研究,从微观上,甚至于原子尺度上认识其腐蚀规律.实验结论1微合金化后的耐腐蚀性与合金中各相的电极电位有很大的关系.若基体相为阴极相,第二相为阳极相,合金一般有较高的耐蚀性;反之,若基体相为阳极相,第二相为阴极相,则第二相数量越多,电位越高,合金腐蚀越严重.2 Al-7%Si合金的腐蚀从硅相及晶间处优先开始,以点蚀为主.加入Cu元素,实验合金有明显的晶间腐蚀倾向.其它元素影响相对较小.3电化学实验结果表明,所有实验合金均较快进入钝态,随着各合金元素的加入,实验合金的自腐蚀电位向负向移动,腐蚀电流密度增加.合金元素和杂质元素的影响合金元素对铝和铝合金耐蚀性的影响是一个复杂的问题;因为这不仅与合金元素的电极电位电化学序有关,还与合金元素的存在形式固溶体还是析出的金属间化合物相、合金元素的加入量等诸多因素有关;锰锰在铝合金中主要以MnAl6相存在而MnAl6相和铝有着相同的自然电极电位,几乎没有电位差,少量的锰往往还会提高合金的耐蚀性;因为能生成MnFeAl6,从而部分消除含铁的强阴极性相如AlSi2Fe等,从而增强了耐蚀性;所以Al-Mn合金是重要的防锈铝合金之一;锌锌在 0.2％以下时,对铝合金耐蚀性的影响不大;当锌作为某些高强铝合金的添加元素时,其析出的金属间化合物仍然可能成为铝的阴极,但其对耐蚀性的影响小于铜、铁、镍等阴极性元素;铜铜以各种不同的含量存在于许多高强铝合金中,它还可能在工业铝及其合金中以杂质出现;铜对铝来说是强阴极性元素电极电位正得多,所以,即使铜的含量不多,也可对铝及其合金的耐蚀性产生严重的影响;如当含有0.1％铜时,高纯铝的腐蚀速度提高了1600倍,要提高耐蚀性,铜的含量必须严格控制;铁铁是铝合金中常有的杂质,并对合金的耐蚀性有相当大的影响,其作用仅次于铜;铁对铝来说,也是强阴极性元素;铁在铝中的溶解度十分小,在温度500℃时也仅为0.005％,过剩的铁往往生成阴极性相FeAl3,对铝形成微电偶腐蚀;硅硅对铝耐蚀性的影响在不同铝合金中是不同的;在Al-Si铸造铝合金中,过量的硅以片状存在于合金中,它对铝起阴极性相的作用,对耐蚀是有害的;在合金含有铁时,硅可能会进入FeAl3金属间化合物,起强阴极性相作用,对耐蚀性影响很大;而对于可热处理的Al-Mg-Si合金,时效后生成Mg2Si相,这种化合物的出现对合金耐蚀性影响不大;所以,对于铝和铝合金,单独的硅不如硅和铁同时存在时的有害作用大;镍镍广泛用于可热处理强化铝合金的合金元素,它对铝合金耐蚀性的有害影响小于铜和铁;钛钛在铝合金中的含量很小,它对耐蚀性的影响也不大;有报导,含钛0.007％~0.008％时会对超纯铝在碱中的耐蚀性不利;而在某些酸中,0.16％~0.37％钛的加入对工业纯铝耐蚀性会产生有利影响,而钛对铝在氯化钠溶液中耐蚀性的影响却很小;。

铝及铝合金阳极氧化一片绿叶编写0 内容提示本文简要介绍了铝及铝合金阳极氧化的原理和阳极氧化方法的种类，着重介绍硫酸直流电阳极氧化。

对硫酸阳极氧化的工艺规范和操作条件、溶液配制和调整方法、常见估障判断及排除等作了较为详细的介绍。

铝合金成分对氧化膜形成及质量的影响、新老涂覆标记的含义等相关内容也结合我所实际情况作了介绍。

通过对本文内容的学习，能够正确掌握硫酸直流电阳极氧化的操作技能，准确控制氧化质量，做出符合质量标准的产品。

1 概述铝是最为丰富的元素之一，地壳内含量仅次于氧和硅。

铝的产量仅次于钢铁。

铝及其合金具有比强度高、导热和导电性好，反光性强，色泽美观、无磁性、耐热性好，以及塑性和成形性好，无低温脆性等优点，是一种具有优良综合性能的有色金属材料，因此在许多部门得到广泛应用。

铝及铝合金暴露在空气中，其表面会自然行成一层致密的氧化膜，但这层氧化膜的厚度极薄，只有几纳米到几十纳米，不足以防止恶劣环境下的腐蚀，同时，铝的硬度也不高，在使用过程中不能防止磨擦而造成的破坏。

因此，铝及铝合金制品需要针对其不同用途采取不同的保护措施。

对铝和铝合金进行阳极氧化就是一种十分有效的方法。

通过阳极氧化可以获得5～30μm厚的人工氧化膜(在一些特殊条件下氧化膜的厚度可以达到100μm以上)，从而可显著提高铝及铝合金的各种性能，包括耐蚀性、耐磨性、耐候性、绝缘性及吸附性等。

2 铝阳极氧化膜形成的基本原理铝阳极氧化实际上就是水的电解。

电解液通电后在电流的作用下发生水解，在阴极上放出氢，即H++e 1/2H2↑在阳极上释放电子，即4HO—－4e 2H2O+2O↑其中一部分新生(原子)氧与铝(阳极)反应，生成氧化铝膜，2Al3++3O22—Al2O3+热量。

＋－产生氧气形成Al2O3 释放氢气H2↑并产生热量阳极阴极电解液图1 铝阳极氧化示意图在不同的处理条件下，阳极上可能发生如下几种情况：a 阳极上的生成物是可溶的，即边生成边溶解，这可理解为不能在阳极上生成氧化膜。

铝及铝合金的电化学氧化(导电氧化):在电解质溶液中,具有导电表面的制件置于阳极,在外电流的作用下,在制作表面形成氧化膜的过程称为阳极氧化,所产生的膜为阳极氧化膜或电化学转化膜.电化学氧化膜与天然氧化膜不同,氧化膜为堆积细胞结构,每个细胞为一个六角柱体,其顶端为一个圆弧形且具六角星形的细孔截断面.氧化膜有两层结构.靠近基体金属的是一层致密且薄,厚度为0.01~0.05μm的纯AL2O3膜,硬度高,此层即为阻挡层;外层为多孔氧化膜层,由带结晶水的AL2O3组成,硬度较低.电化学氧化按电解液的主要成分可分为:硫酸阳极氧化,草酸阳极氧化,铬酸阳极氧化;按氧化膜的功能可分为:耐磨膜层,耐腐蚀膜层,胶接膜层,绝缘膜层,瓷质膜层及装饰氧化.另外铝的表面处理可以用电镀的方式,提高硬度先镀底铜再镀硬铬,装饰可以镀装饰铬,另外阳极氧化也可进行着色处理《材料工程丛书-表面处理手册》1 氧化染色原理众所周知，阳极氧化膜是由大量垂直于金属表面的六边形晶胞组成，每个晶胞中心有一个膜孔，并具有极强的吸附力，当氧化过的铝制品浸入染料溶液中，染料分子通过扩散作用进入氧化膜的膜孔中，同时与氧化膜形成难以分离的共价键和离子键。

这种键结合是可逆的，在一定条件下会发生解吸附作用。

因此，染色之后，必须经过封孔处理，将染料固定在膜孔中，同进增加氧化膜的耐蚀、耐磨等性能。

2 阳极氧化工艺对染色的影响在氧化染色整个流程中，因为氧化工艺原因造成染色不良是比较普遍的。

氧化膜的膜厚和孔隙均匀一致是染色时获得均匀一致颜色的前提和基础，为获得均匀一致的氧化膜，保证足够的循环量，冷却量，保证良好的导电性是举足轻重的，此外就是氧化工艺的稳定性。

硫酸浓度，控制在180—200g／l。

稍高的硫酸浓度可促进氧化膜的溶解反应加快，利于孔隙的扩张，更易于染色；铝离子浓度，控制在5—15 g／l。

铝离子小于5g／l，生成的氧化膜吸附能力降低，影响上色速度，铝离子大于15g／l时，氧化膜的均匀性受到影响，容易出现不规则的膜层。

铝形成的致密氧化膜的原理概述说明以及解释1. 引言1.1 概述铝是一种常见的金属材料，在许多领域都有广泛的应用。

然而，铝具有较高的活性，容易与氧气反应生成致密的氧化膜。

这种氧化膜能够形成在铝表面，并具有良好的耐蚀性和阻隔性能，从而保护铝材料不受环境中湿度、酸碱等因素的腐蚀。

1.2 文章结构本文将对铝形成的致密氧化膜的原理进行概述说明和解释。

首先，我们将介绍致密氧化膜形成的基本原理，包括铝的氧化反应和氧离子传输过程。

接着，我们会探讨影响致密氧化膜形成条件和因素，并分析致密氧化膜的性质和特点，如密度、厚度、阻隔性能、耐蚀性能以及其对机械性能和表面硬度的增强作用。

此外，我们还会讨论不同方法对致密氧化膜形成的影响, 包括温湿度条件控制、掺杂元素和不同电解液组成及条件。

最后，我们将总结研究现状并提出问题分析，并展望致密氧化膜技术的应用前景。

1.3 目的本文旨在系统概述铝形成致密氧化膜的原理，并探讨其在材料科学与工程中的应用前景。

通过深入了解铝氧化反应过程以及影响致密氧化膜形成和性质的因素，我们可以为进一步研究和探索改善致密氧化膜技术提供理论基础和指导方向。

此外，对于高效保护铝材料、延长使用寿命以及推动相关领域的发展也具有重要意义。

2. 致密氧化膜的形成原理:铝的氧化反应:在自然界中，铝与氧发生氧化反应，生成铝的氧化物。

当铝表面暴露在空气中时，与空气中的氧分子发生反应，形成一层致密的氧化膜。

这一过程被称为铝的自然氧化。

氧离子传输过程:在形成致密氧化膜的过程中,最重要的是氧离子传输。

当铝与空气中的氧接触时，铝表面会产生一个粗糙不均匀的初始热涌层(Al2O3)。

随着时间和环境条件(如温度、湿度等)的变化，更多的氟阵列受到热激活并开始扩散到初始热涌层下方，同时释放出电子，并将其转移至铝金属内部以维持电荷平衡。

这些电子将靠近初始热涌层上侵入预取单位(Al2O3)x- (x＜1)，从而加速了反应速率并促进了新鲜（0,x）值大小也逐渐增大。

铝或铝合金阳极氧化的一般原理以铝或铝合金制品为阳极置于电解质溶液中,利用电解作用,使其表面形成氧化铝薄膜的过程,称为铝及铝合金的阳极氧化处理。

铝阳极氧化的原理实质上就是水电解的原理。

当电流通过时,将发生以下的反应：在阴极上,按下列反应放出H2：2H++2e→H2在阳极上,4OH–4e→2H2O+O2,析出的氧不仅是分子态的氧(O2),还包括原子氧(O),以及离子氧(O-2),通常在反应中以分子氧表示。

作为阳极的铝被其上析出的氧所氧化,形成无水的12O3膜：4A1+3O2=2A12O3+3351J应指出,生成的氧并不是全部与铝作用,一部分以气态的形式析出。

阳极氧化的种类阳极氧化早就在工业上得到广泛应用。

冠以不同名称的方法繁多,归纳起来有以下几种分类方法：按电流型式分有：直流电阳极氧化；交流电阳极氧化；以及可缩短达到要求厚度的生产时间，膜层既厚又均匀致密,且抗蚀性显着提高的脉冲电流阳极氧化。

按电解液分有：硫酸、草酸、铬酸、混合酸和以磺基有机酸为主溶液的自然着色阳极氧化。

按膜层性质分有：普通膜、硬质膜(厚膜)、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。

直流电硫酸阳极氧化法的应用最为普遍,这是因为它具有适用于铝及大部分铝合金的阳极氧化处理；膜层较厚、硬而耐磨、封孔后可获得更好的抗蚀性；膜层无色透明、吸附能力强极易着色；处理电压较低,耗电少；处理过程不必改变电压周期,有利于连续生产和实践操作自动化；硫酸对人身的危害较铬酸小,货源广,价格低等优点。

近十年来,我国的建筑业逐步使用铝门窗及其它装饰铝材,它们的表面处理生产线都是采用这种方法。

阳极氧化膜结构、性质与应用1)阳极氧化膜的结构阳极氧化膜由两层组成,多孔的厚的外层是在具有介电性质的致密的内层上成长起来的,后者称为阻挡层(亦称活性层)。

(1)阻挡层阻挡层是由无水的A12O3所组成,薄而致密,具有高的硬度和阻止电流通过的作用。

(2)多孔的外层氧化膜多孔的外层主要是由非晶型的A12O3及少量的r-A12O3.H2O还含有电解液的阴离子。
