浅析联通WCDMA网络规划策略

浅析联通WCDMA网络规划策略

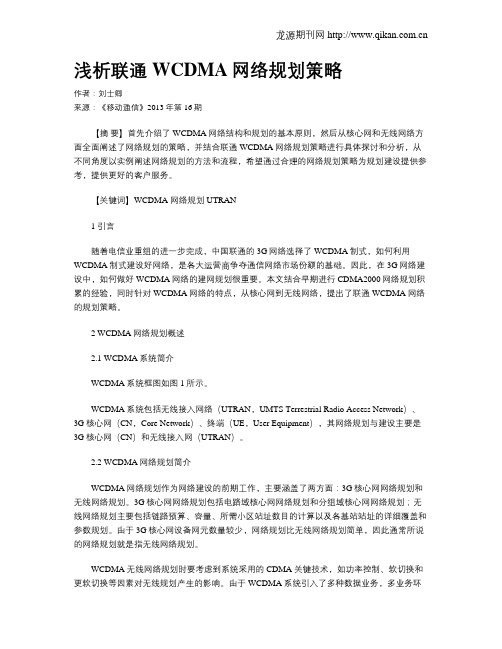

浅析联通WCDMA网络规划策略作者：刘士卿来源：《移动通信》2013年第16期【摘要】首先介绍了WCDMA网络结构和规划的基本原则，然后从核心网和无线网络方面全面阐述了网络规划的策略，并结合联通WCDMA网络规划策略进行具体探讨和分析，从不同角度以实例阐述网络规划的方法和流程，希望通过合理的网络规划策略为规划建设提供参考，提供更好的客户服务。

【关键词】WCDMA 网络规划 UTRAN1 引言随着电信业重组的进一步完成，中国联通的3G网络选择了WCDMA制式，如何利用WCDMA制式建设好网络，是各大运营商争夺通信网络市场份额的基础。

因此，在3G网络建设中，如何做好WCDMA网络的建网规划很重要。

本文结合早期进行CDMA2000网络规划积累的经验，同时针对WCDMA网络的特点，从核心网到无线网络，提出了联通WCDMA网络的规划策略。

2 WCDMA网络规划概述2.1 WCDMA系统简介WCDMA系统框图如图1所示。

WCDMA系统包括无线接入网络（UTRAN，UMTS Terrestrial Radio Access Network）、3G核心网（CN，Core Network）、终端（UE，User Equipment），其网络规划与建设主要是3G核心网（CN）和无线接入网（UTRAN）。

2.2 WCDMA网络规划简介WCDMA网络规划作为网络建设的前期工作，主要涵盖了两方面：3G核心网网络规划和无线网络规划。

3G核心网网络规划包括电路域核心网网络规划和分组域核心网网络规划；无线网络规划主要包括链路预算、容量、所需小区站址数目的计算以及各基站站址的详细覆盖和参数规划。

由于3G核心网设备网元数量较少，网络规划比无线网络规划简单，因此通常所说的网络规划就是指无线网络规划。

WCDMA无线网络规划时要考虑到系统采用的CDMA关键技术，如功率控制、软切换和更软切换等因素对无线规划产生的影响。

由于WCDMA系统引入了多种数据业务，多业务环境和WCDMA系统本身的特点使得WCDMA系统规划更具难度，因此WCDMA系统无线网络规划要在容量、覆盖和服务质量三者间寻求平衡点。

中国联通WCDMA无线网络优化技术方案

中国联通WCDMA无线网络优化技术方案

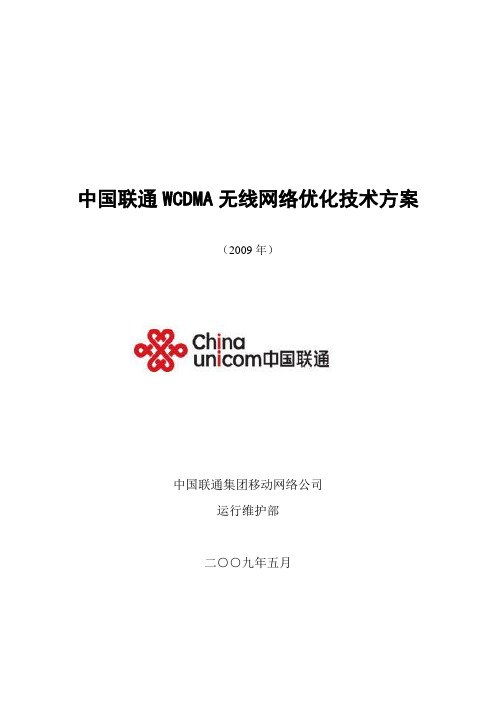

中国联通WCDMA无线网络优化技术方案（2009年）中国联通集团移动网络公司运行维护部二○○九年五月目录1概述 (4)1.1背景介绍 (4)1.2内容综述 (4)1.3优化目标要求 (4)2单站优化 (4)2.1单站优化的目的 (4)2.2单站优化的测试内容和方法 (5)2.2.1基站基础数据库检查 (5)2.2.2站点配置验证 (6)2.2.3基站导频覆盖测试 (6)2.2.4基站业务功能测试 (6)2.3单站优化的验证项目 (6)2.4单站优化的输出 (7)3无线环境优化 (7)3.1无线环境优化的目的 (7)3.2无线环境优化的标准 (8)3.3无线环境优化的测试方法 (8)3.4无线环境优化方法 (8)3.4.1无线环境优化的和流程 (8)3.4.2覆盖不足问题分析 (9)3.4.3覆盖不足问题解决方法 (11)3.4.4干扰问题分析 (11)3.4.5干扰问题解决方法 (12)3.4.6导频污染问题分析 (12)3.4.7导频污染解决方法 (14)3.5相关重要参数设置 (15)3.5.1小区最大发射功率（MaxPCPICHPower） (15)3.5.2PCPICH的发射功率（Primary CPICH Power） (15)3.5.3PSCH、SSCH的发射功率（PSCHPower SSCHPower） (16)3.5.4BCH的发射功率（BCHPower） (16)3.5.5F ACH的最大发射功率（MaxF ACHPower） (17)3.5.6PCH的发射功率（PCHPower） (17)3.5.7PICH的发射功率（PICHPowerOffset） (18)3.6无线环境优化输出 (18)4通用参数核查 (18)4.1系统广播消息 (18)4.2邻区参数核查与优化 (19)4.2.1邻区规划原则 (19)4.2.2邻区参数核查 (20)4.2.3邻区关系优化 (20)4.3PSC码核查 (23)5接入性能优化 (23)5.1接入性能优化的目的 (23)5.2接入性能优化的标准 (23)5.3接入性能的测试办法 (24)5.4接入性能优化方法 (25)5.4.1接入性能优化流程 (25)5.4.2接入性能问题分析 (26)5.4.3接入问题解决方法 (34)5.5相关重要参数设置 (36)5.6接入性能优化输出 (42)6呼叫保持性能优化 (42)6.1呼叫保持性能优化的目的 (42)6.2呼叫保持性能优化的标准 (42)6.3呼叫保持性能优化的测试办法 (42)6.4呼叫保持性能优化方法 (43)6.4.1软切换优化 (43)6.4.2硬切换优化 (45)6.4.3系统间切换优化 (48)6.4.4掉话优化 (50)6.5相关重要参数设置 (55)6.5.1小区选择和重选 (55)6.5.2同频切换参数 (59)6.5.3异频切换参数 (65)6.5.4异系统切换参数 (74)6.6切换和掉话优化输出 (82)7数据业务性能优化 (82)7.1数据业务性能优化的目的 (82)7.2数据业务性能优化的标准 (82)7.3数据业务性能优化的测试方法 (83)7.4数据业务性能优化问题的分析 (83)7.4.1无线环境优化 (83)7.4.2数据业务接入成功率优化 (83)7.4.3数据业务掉线率优化 (87)7.4.4数据业务速率问题优化 (88)7.4.5PS参数 (92)7.4.6HSDPA参数 (93)7.5数据业务优化输出 (96)附件《中国联通WCDMA无线网络DT/CQT测试技术指导书》 (96)1概述1.1背景介绍为配合《中国联通WCDMA无线网络优化实施方案》的贯彻实施，总部组织制定了《中国联通WCDMA无线网络优化技术方案》，作为各分公司在下半年3G移动网络优化过程中的技术参考和标准性文件。

中国联通WCDMA网络规划与建设要点

中国联通WCDMA网络规划与建设要点

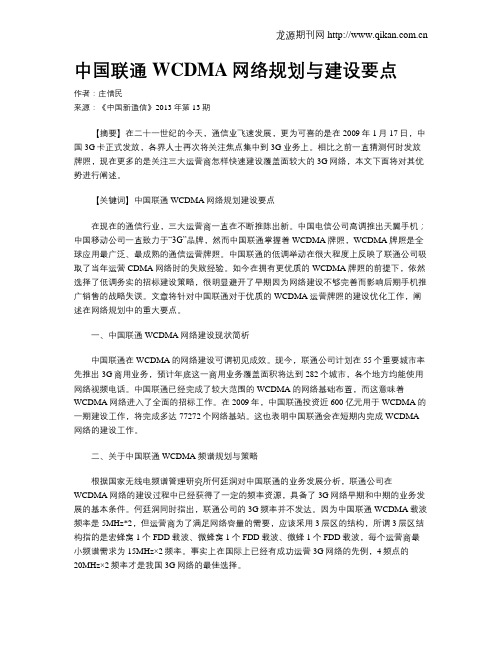

中国联通WCDMA网络规划与建设要点作者：庄惜民来源：《中国新通信》2013年第13期【摘要】在二十一世纪的今天，通信业飞速发展，更为可喜的是在2009年1月17日，中国3G卡正式发放，各界人士再次将关注焦点集中到3G业务上。

相比之前一直猜测何时发放牌照，现在更多的是关注三大运营商怎样快速建设覆盖面较大的3G网络，本文下面将对其优势进行阐述。

【关键词】中国联通WCDMA网络规划建设要点在现在的通信行业，三大运营商一直在不断推陈出新。

中国电信公司高调推出天翼手机；中国移动公司一直致力于“3G”品牌，然而中国联通掌握着WCDMA牌照，WCDMA牌照是全球应用最广泛、最成熟的通信运营牌照。

中国联通的低调举动在很大程度上反映了联通公司吸取了当年运营CDMA网络时的失败经验。

如今在拥有更优质的WCDMA牌照的前提下，依然选择了低调务实的招标建设策略，很明显避开了早期因为网络建设不够完善而影响后期手机推广销售的战略失误。

文章将针对中国联通对于优质的WCDMA运营牌照的建设优化工作，阐述在网络规划中的重大要点。

一、中国联通WCDMA网络建设现状简析中国联通在WCDMA的网络建设可谓初见成效。

现今，联通公司计划在55个重要城市率先推出3G商用业务，预计年底这一商用业务覆盖面积将达到282个城市，各个地方均能使用网络视频电话。

中国联通已经完成了较大范围的WCDMA的网络基础布置，而这意味着WCDMA网络进入了全面的招标工作。

在2009年，中国联通投资近600亿元用于WCDMA的一期建设工作，将完成多达77272个网络基站。

这也表明中国联通会在短期内完成WCDMA 网络的建设工作。

二、关于中国联通WCDMA频谱规划与策略根据国家无线电频谱管理研究所何廷润对中国联通的业务发展分析，联通公司在WCDMA网络的建设过程中已经获得了一定的频率资源，具备了3G网络早期和中期的业务发展的基本条件。

何廷润同时指出，联通公司的3G频率并不发达。

中国联通WCDMA交流--无线网络优化

中国联通WCDMA交流--无线网络优化
车速保持30km/h～40km/h 检查 Scanner 接收的 CPICH RSCP和CPICH Ec/Io 是否异常 检查是否存在功放异常，天馈连接异常，天线安装位置不合理，周围环境发生变 化导致建筑物阻挡，硬件安装时天线下倾角/方位角与规划不一致等问题
基站业务功 能测试
语音业务测试 可视电话业务测试 R99和HSPA FTP数据业务测试
工程优化流程
全网优化 簇边界优化 片区优化 全网优化及验收
基站簇优化 簇优化测试 簇优化数据分析 及优化方案制定 簇优化方案实施 簇优化验收
单站验证 单站优化测试 站点整改 单站检查验收
6
工程优化方案
单站验证 基站簇优化 全网优化
7
工作流程
选择测试站点 获取基站规划数据 获取OMC配置数据
19
主要分析内容
主导小区分析 覆盖分析（CPICH Ec， Ec/Io） 导频污染分析 干扰分析 邻区分析 软切换分析 接入问题分析 掉话分析
20
验收标准
Item CPICH RSCP CPICH Ec/Io Voice call setup
success rate
Voice call drop rate
让网络达到商用放号的覆 盖和质量要求
改善无线覆盖
确保网络运行正常，提升网络性能 指标，发现网络潜在的问题，为下 一步网络的变化提前做好分析工作
提升网管KPI性能指标
优化方法
以全网性的DT和CQT为主 以网管性能指标监控和分析为主， 辅以针对性的DT和CQT
4
网络优化概述 工程优化方法 运维优化方法 优化实施方案
工作流程
18
测试规范
一般来讲，路测在白天进行。但是对于一些特殊的情况，比如白天测试区域交通拥堵严重， 路测需要安排在晚上进行，以便保证数据采集的连续性 路测过程中，尽量保证测试车辆以正常的车速匀速行驶。 如果在路测过程中，因为红灯或其它原因，车辆停止行驶超过1分钟，为了避免重复数据 对统计结果造成影响数据的采集应该暂停，或者后处理分析能够基于地理信息进行统计平均。 在开始测试之前，RNC侧需要开启测试手机SIM卡的信令跟踪。以便在测试结果后，RNC 记录的信令数据与UE侧记录的数据进行联合分析，帮助解决路测中出现的问题。

中国联通WCDMA网络基础优化指导书

中国联通WCDMA网络基础优化指导书

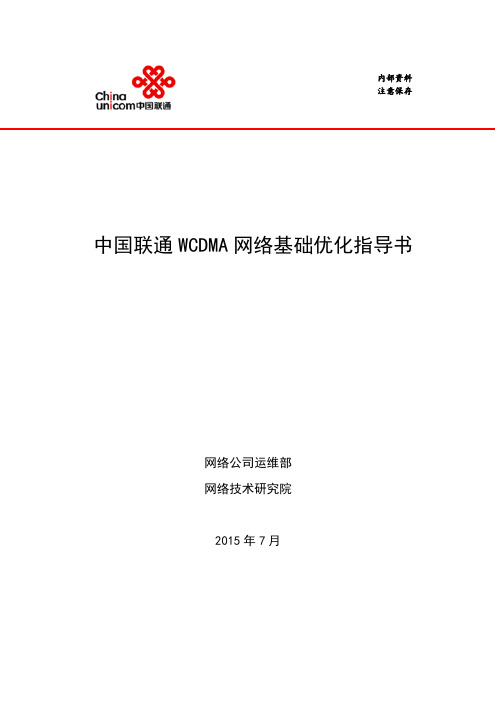

网络公司运维部网络技术研究院2015年7月中国联通WCDMA 网络基础优化指导书内部资料 注意保存目录1优化目标 (3)2优化内容 (3)2.1射频优化 (3)2.1.1整体流程 (3)2.1.2覆盖有效性评估与优化 (3)2.1.3干扰评估与优化 (3)2.2边界问题 (4)2.2.1整体流程 (4)2.2.2网元边界问题 (4)2.2.3行政区边界问题 (4)2.2.4厂家边界问题 (5)2.3接入性能优化 (5)2.3.1整体流程 (5)2.3.2RRC建立成功率 (6)2.3.3RAB建立成功率 (9)2.4保持性能优化 (12)2.4.1整体流程 (12)2.4.2掉话问题排查流程 (13)2.5资源与容量优化 (14)2.5.1整体流程 (14)2.5.2拆闲补忙 (14)2.5.3小区负荷与资源监控 (15)2.5.4NodeB负荷与资源监控 (16)2.5.5资源调配原则与方法 (16)2.6数据业务优化 (17)2.6.1整体流程 (17)2.6.2数据业务问题定位 (17)2.6.3CQI优化 (18)2.6.464QAM应用与效果评估 (20)2.6.5DC应用与效果评估 (21)2.6.6数据业务参数核查及调整 (22)2.6.7资源核查与调度优化 (25)2.6.8RF核查与配置调整 (26)2.7多网协同优化 (26)2.7.1整体流程 (26)2.7.2Fast Return效果评估与问题定位 (26)3工作要求 (27)3.1总体要求 (27)3.2时间安排 (27)4附表：网络性能指标门限 (28)1优化目标WCDMA网络是目前业务承载的主力网络，继续稳步提升3G网络质量的工作不可忽视。
