LED产品知识培训资料

L E D 产品知识目录一、LED介绍二、专业名词解释三、LED特点介绍四、使用材料五、白光的形成条件五、LED分类六、工艺流程及相应设备七、结束一、LED介绍LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P 型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED 发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

LED按颜色分有红色（red）、橙色（orange）、黄色（yellow）、黄绿色（green yellow）、绿色（green）、蓝绿色（blue green）、蓝色（blue)、紫色（pink）、紫外线（uv）、白色（white）、红外线等等,但因现在所做的LED大部分都是以白色光为主,所以以下文中讨论内容将以白光为主.二、名词解释：色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。

（详细情况见附件‘色温的定义’）光强度：光强度(luminous intensity)是光源在单位立体角内辐射的光通量,以I表示,单位为坎德拉(candela,简称cd).1坎德拉表示在单位立体角内辐射出1流明的光通量.光通量：光通量(luminous flus)是由光源向各个方向射出的光功率,也即每一单位时间射出的光能量,以φ表示,单位为流明(lumen,简称 lm).光照度：光照度(illuminance)是从光源照射到单位面积上的光通量,以E表示,照度的单位为勒克斯(Lux,简称lx).反射系数：人们观看物体时,总是要借助于反射光,所以要经常用到"反射系数"的概念.反射系数(reflectance factor)是某物体表面的流明数与入射到此表面的流明数之比,以R表示.光亮度：光亮度(luminance)是指一个表面的明亮程度,以L表示, 即从一个表面反射出来的光通量.不同物体对光有不同的反射系数或吸收系数.光的强度可用照在平面上的光的总量来度量,这叫入射光(inci-dent light)或照度(illuminance).若用从平面反射到眼球中的光量来度量光的强度,这种光称为反射光(reflection light)或亮度(brightness).曝光量的计算公式是:H（曝光量）=E（照度）×t（时间）照度与光源的发光强度（光强I）成正比：E=I（光强）×D-2（D为距离）通常情况下直插的测试参数是色温，而大功率测试参数则是色温和光通量。

产品资料培训一、传统灯.我们所说的传统灯主要有：白炽灯、卤素灯、金卤灯、荧光灯、节能灯、高压纳灯等.1．白炽灯——英文名incandescent lamp，白炽灯将灯丝通电加热到白炽状态，利用热辐射发出可见光的电光源.特点：优势——显示性好，价格便宜；劣势-耗能,寿命短,光效低。

卤素灯—-英文名Halogen lamp，亦称钨卤灯泡，是白炽灯的一种。

原理是在灯泡内注入碘或溴等卤素气体，在高温下蒸发的钨丝与卤素进行化学作用。

优势——比白炽灯更长寿。

金卤灯——英文名Metal Halide Lamp（MHL),在汞和稀有金属的卤化物混合蒸气中产生电弧放电发光的放电灯。

2．荧光灯——又叫做日光灯,它的工作原理：日光灯管简单的说是个密闭的气体放电管。

管內主要气体为氩（argon）气（另包含氖neon或氪krypton）气压约大气的0。

3％.另外包含几滴水銀——形成微量的水银蒸汽.水银原子约佔所有气体原子的千分之一的比例.日光灯管是靠着灯管的汞原子，由气体放电的过程释放出紫外光所消耗的电能约60％可以转换为紫外光。

其他的能量則转换为热能。

日光灯由灯管內表面的荧光物质吸收紫外光后释放出可見光.不同的荧光物质会发出不同的可見光。

一般紫外光转换为可見光的效率约为40％。

因此日光灯的效率约为60％×40％＝24％-—大约为相同功率钨丝电灯的两倍.特点：优势--光效好。

劣势--屏闪,污染。

3. 节能灯—-英文CFL(又叫紧凑型荧光灯）具有光效高（是普通灯泡的5倍），节能效果明显，寿命长(是普通灯泡的8倍)，体积小,使用方便等优点。

它的工作原理和日光灯基本相同。

节能灯除了白色（冷光)的外，现在还有暖光的.一般来说在同一瓦数之下,一盏节能灯比白炽灯节能80％，平均寿命延长8倍，热辐射仅20%。

非严格的情况下,一盏5瓦的节能灯光照可视为等于25瓦的白炽灯，7瓦的节能灯光照约等于40瓦的，9瓦的约等于60瓦的。

4．高压纳灯——high pressure sodium lamp（HPS.高压钠灯是一种高强度气体放电灯泡。

LED灯具的结构基础知识一、LED灯珠LED灯珠是LED灯具最重要的组成部分，也是发出光线的源头。

它由氮化镓和其它化合物构成，具有半导体的性质，电流通过时，电子受到激发跃迁，产生出光。

不同的化合物和掺杂元素会产生不同的颜色。

LED灯珠的质量和工艺是影响灯具品质的重要因素。

二、散热器由于LED的工作原理和高发光效率，会产生大量的热量。

如果不能及时散热，会加速LED的老化，缩短寿命。

散热器的材质通常是铝合金或铜，具有良好的导热性能，通过传导和对流的方式将热量散发出去。

三、PCB电路板PCB电路板是LED灯具的灯珠支撑和导电的基础，通常由玻璃纤维增强的环氧树脂制成。

在PCB上有阻线、导线、焊锡垫、引脚等元件，通过这些元件把电源引进LED灯珠。

四、电源电源是LED灯具的核心部分之一，它将交流电转化为直流电，并为LED提供稳定的工作电流。

常见的电源有集成电源和外置电源两种，集成电源通常直接集成在灯具内部，而外置电源则需要连接到灯具外部。

五、透镜透镜主要用于控制和调节LED灯光的发散角度和光照强度。

常见的透镜材质有玻璃、塑料和聚碳酸酯等，透镜的形状和结构不同，可以实现不同的光束控制效果。

六、灯具外壳灯具外壳通常是由铝合金、塑料等材质制成，它起到保护灯具内部元件的作用。

外壳的设计和结构可以影响灯具的散热性能、防水性能以及外观效果。

七、驱动电路驱动电路是将电源的交流电转化为恰当的直流电供给LED灯珠的电路。

它具有调节电压、电流、功率因数等功能，以保证LED灯具的正常工作。

总结：LED灯具的结构基础知识包括LED灯珠、散热器、PCB电路板、电源、透镜、灯具外壳和驱动电路等组成部分。

了解这些结构基础知识有助于我们更好地理解LED灯具的工作原理和使用方法，选择适合的LED灯具产品。

同时，这些结构部件的设计和制造质量也决定了灯具的品质和寿命。

LED灯具基础知识一、LED灯具的特性：LED灯珠是属于发光二极管的一种，能够将电能转化为光能的，它改变了钨丝发光与三基色粉发光的原理，而采用发光。

LED灯具可采用直流DC220V电压，不需要启辉器和镇流器。

启动时间短，无闪频。

LED灯具的主要特点为：①新型绿色环保光源：LED运用冷光源，眩光小，无辐射，使用中不产生有害物质。

LED的工作电压低，采用直流驱动方式，超低功耗（单管0.03~0.06W），电光功率转换接近100%，在相同照明效果下比传统光源节能80%以上。

LED 的环保效益更佳，光谱中没有紫外线和红外线，而且废弃物可回收，没有污染，不含汞元素，可以安全触摸，属于典型的绿色照明光源。

②寿命长：LED为固体冷光源，环氧树脂封装，抗震动，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰等缺点，使用寿命可达6万~10万小时，是传统光源使用寿命的10倍以上。

LED性能稳定，可在-30~+50oC环境下正常工作。

二LED灯具产品主要参数：光通量（单位：LM)、显色指数（单位：Ra) 、色温（单位：K）、功率因素（单位：PF）、散热能力①光通量：主要指产品的亮度，灯具通过消耗电能而发出光能，光通量越大、发出的光能越多。

因此它是表征光源发光能力的指标，当两盏灯功耗相同时，光通量越大，灯具越好。

一般的LED灯具及时能达到90-110LM/W 好的灯具甚至能达到120-150LM/W。

（传统白炽灯10-15LM/W 节能灯30-65LM/W）②显色指数：显色指数指对一个颜色的再现能力。

显色指数越高，颜色越正。

通过与同色温的参考或基准光源（白炽灯或画光）下物体外观颜色的比较。

还原物体本真色彩的百分比，能正确表现物质本来的颜色需使用显色指数高的光源，其数值接近100，显色性最好。

白炽灯97-100 LED灯85-12③色温：指光发出的颜色，色温越高发的光偏蓝，色温越低。

发的光偏红。

是以太阳光为参照标准。

一、LED显示屏销售基本手册1、LED管及基础知识1．1 LED的英文全称及特点？答：LED的英文全称是（Light Emitting Diode）;中文译为发光二极管。

LED 工作电压低（仅 1.5V -3V），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。

1．2 LED管常见的颜色是什么？答：LED管常见的颜色是红、绿、兰、橙、白。

1．3 通过LED管的电流，我们一般设置为多少？答：通过LED管的电流，我们一般设置为18mA，如果电流低于13mA，则LED 管工作得非常安全。

1．4 LED管的7大基本参数？答：LED管的7大基本参数是：厂家、芯片大小、波长、亮度、角度、封装、支架1．5 我们常见的几种封装形式？答：我们常见的几种封装形式有a：方型管（：用于户内亚表贴屏）b：椭圆管Φ5：（546：用于户外大屏）Φ3：（346：用于半户外或户外大屏）；c：圆型管：（用于灯光等，也分为Φ3、Φ5管）1．6 目前世界上常见的芯片生产厂家？答：世界上常见的芯片生产厂家有日本的日亚，美国的CREE，台湾的璨圆、广稼、泰谷、晶元、光磊、士兰。

其中生产兰、绿芯片厂家：日亚、 CREE、璨圆、广稼、泰谷；红色芯片以晶元生产较多。

1．7 发光芯片的规格？答：目前发光芯片的规格有：9μm、12μm、13μm、 14μm、15μm。

截面积户内有103μm2，户外：140μm2。

芯片的面积越大，抗静电和抗电流的冲击能力就越大，但价格越贵。

1．8 LED支架?答：LED支架从材料上区分有铁支架和铜支架二种；从LED灯的发光形式上区分有带碗和不带碗的二种，带碗的发光较集中有角度但亮度较高，不带碗的亮光发散，光线柔和但亮度不高。

1．9 LED管的的波长？答：我们这里指的波长是正波长，红：625±2.5nm，绿：525±2.5nm，兰：470±2.5nm。

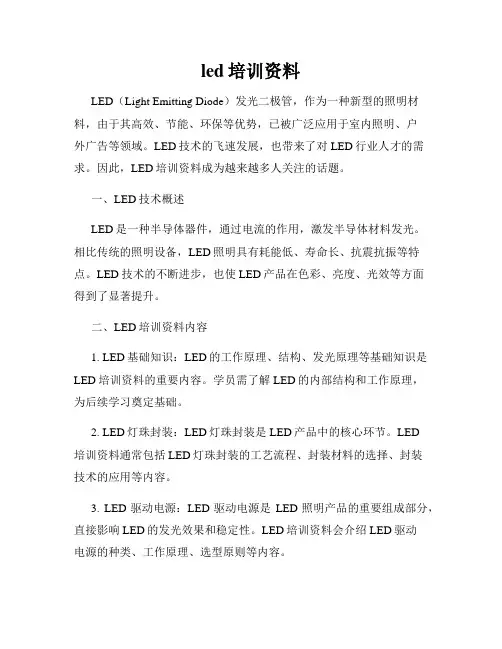

led培训资料LED（Light Emitting Diode）发光二极管，作为一种新型的照明材料，由于其高效、节能、环保等优势，已被广泛应用于室内照明、户外广告等领域。

LED技术的飞速发展，也带来了对LED行业人才的需求。

因此，LED培训资料成为越来越多人关注的话题。

一、LED技术概述LED是一种半导体器件，通过电流的作用，激发半导体材料发光。

相比传统的照明设备，LED照明具有耗能低、寿命长、抗震抗振等特点。

LED技术的不断进步，也使LED产品在色彩、亮度、光效等方面得到了显著提升。

二、LED培训资料内容1. LED基础知识：LED的工作原理、结构、发光原理等基础知识是LED培训资料的重要内容。

学员需了解LED的内部结构和工作原理，为后续学习奠定基础。

2. LED灯珠封装：LED灯珠封装是LED产品中的核心环节。

LED培训资料通常包括LED灯珠封装的工艺流程、封装材料的选择、封装技术的应用等内容。

3. LED驱动电源：LED驱动电源是LED照明产品的重要组成部分，直接影响LED的发光效果和稳定性。

LED培训资料会介绍LED驱动电源的种类、工作原理、选型原则等内容。

4. LED照明设计：LED照明设计是LED行业的核心竞争力之一。

LED培训资料通常包括LED照明设计的原理、方法、实例分析等内容，帮助学员掌握LED照明产品的设计技能。

5. LED应用案例：LED在室内照明、户外广告、汽车照明等领域具有广泛应用。

LED培训资料通常会结合具体案例，介绍LED在不同领域的应用，帮助学员理解LED技术在实际生产中的应用价值。

三、LED培训资料的学习方法1. 理论学习：LED培训资料通常包括大量的理论知识，学员需要通过课堂学习、自主学习等方式掌握LED的基础知识和技术要点。

2. 实践操作：LED培训资料通常会配备实验课程，学员通过实际操作LED灯珠的封装、LED照明产品的设计等项目，提升实际操作能力。

3. 实地考察：LED培训资料中通常会安排实地考察，学员可以走进LED生产企业、LED照明工程项目等地点，了解LED行业的实际情况，加深对LED技术的认识。

LED培训资料xx年xx月xx日•LED基础知识•LED驱动电源•LED照明设计目录•LED显示屏•LED产业发展现状与趋势•LED技术前沿与未来展望01LED基础知识LED的定义和分类LED按照波长主要分为可见光LED和不可见光LED。

可见光LED包括红、橙、黄、绿、蓝、靛、紫等色系，是不可见光LED的基础。

LED是发光二极管，是一种固态半导体发光器件。

LED的工作原理是当加正向电压时即P区接正极，N区接负极，电流由P区流向N区，此时半导体发光。

LED的电能转化为可见光的效率高达80%以上，相同能量的可见光下，LED灯的电能消耗仅为白炽灯的1/10，荧光灯的1/2。

LED的工作原理LED在显示、指示、装饰、照明等众多领域有着广泛的应用。

LED照明产品在节能、环保、长寿命等方面具有显著优势，已成为现代城市照明的重要组成部分。

LED在其他领域也有着广泛的应用，如医疗设备、交通信号灯、汽车照明等。

LED显示屏以其高亮度、色彩丰富、寿命长等优点成为商业广告、体育场馆、信息发布等场合的首选显示设备。

LED的应用领域02LED驱动电源按照位置分类分为内置和外置驱动电源两种。

内置驱动电源一般用于小功率LED灯具，外置驱动电源则多用于大功率LED灯具。

按照拓扑结构分类分为非隔离型和隔离型两种。

非隔离型拓扑结构具有成本低、效率高、体积小等优点，但安全性较低；隔离型拓扑结构安全性较高，但成本高、体积大、效率低。

按照控制方式分类分为模拟和数字两种控制方式。

模拟控制方式具有电路简单、易于实现等优点，但精度低、调试难度较大；数字控制方式具有精度高、稳定性好等优点，但电路复杂、实现难度较大。

LED驱动电源的分类及特点输入电压范围指驱动电源正常工作时的电压范围，一般在AC85-265V之间。

功率因数指驱动电源对电网的负载特性，一般要求在0.7以上。

输出电压范围指驱动电源可以输出的电压范围，一般在DC30-60V之间。

效率指驱动电源的电能转换效率，一般要求在85%以上。

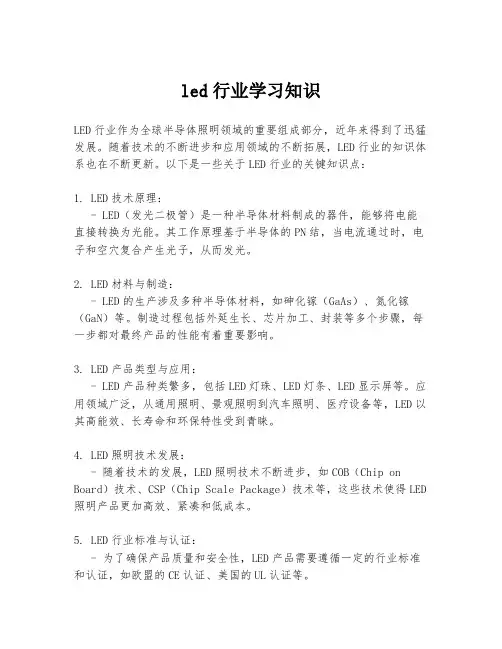

led行业学习知识LED行业作为全球半导体照明领域的重要组成部分，近年来得到了迅猛发展。

随着技术的不断进步和应用领域的不断拓展，LED行业的知识体系也在不断更新。

以下是一些关于LED行业的关键知识点：1. LED技术原理：- LED（发光二极管）是一种半导体材料制成的器件，能够将电能直接转换为光能。

其工作原理基于半导体的PN结，当电流通过时，电子和空穴复合产生光子，从而发光。

2. LED材料与制造：- LED的生产涉及多种半导体材料，如砷化镓（GaAs）、氮化镓（GaN）等。

制造过程包括外延生长、芯片加工、封装等多个步骤，每一步都对最终产品的性能有着重要影响。

3. LED产品类型与应用：- LED产品种类繁多，包括LED灯珠、LED灯条、LED显示屏等。

应用领域广泛，从通用照明、景观照明到汽车照明、医疗设备等，LED以其高能效、长寿命和环保特性受到青睐。

4. LED照明技术发展：- 随着技术的发展，LED照明技术不断进步，如COB（Chip on Board）技术、CSP（Chip Scale Package）技术等，这些技术使得LED 照明产品更加高效、紧凑和低成本。

5. LED行业标准与认证：- 为了确保产品质量和安全性，LED产品需要遵循一定的行业标准和认证，如欧盟的CE认证、美国的UL认证等。

6. LED市场趋势与挑战：- 随着全球对节能和环保的重视，LED市场持续增长。

但同时，行业也面临着激烈的市场竞争、技术更新换代快等挑战。

7. LED行业创新与研发：- 创新是LED行业持续发展的动力。

研发新型材料、提高光效、降低成本、开发智能照明解决方案等都是行业研发的重点。

8. LED行业供应链管理：- 由于LED产品的制造涉及多个环节，供应链管理对于保证产品质量和降低成本至关重要。

有效的供应链管理可以提高企业的竞争力。

9. LED行业环境影响与可持续发展：- LED照明相比传统照明方式更加节能，有助于减少碳排放。

LED显示屏基本知识及计算方法一、LED显示屏基础知识2二、LED显示屏的分类4三、怎样选购LED全彩显示屏的规格5四、LED显示屏各项参数的概念7五、控制 LED 亮度的方法：10六、LED屏的各种计算方法：11七、LED显示屏常用安装方式15八、LED显示屏的控制系统16九、LED显示屏大小的计算方式17一、LED显示屏基础知识1.LED及LED显示屏1)什么是LED在某些半导体材料的 PN 结中，注入的少数载流子及多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称 LED (全拼：light emitting diode)。

LED 的发光颜色和发光效率及制作 LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝(R、G、B)三种。

由于 LED 工作电压低（仅 1.5-3V ），能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式及 LED 显示方式匹敌。

把红色和绿色的 LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种 LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内 LED 显示屏的象素尺寸一般是 2-10 毫米，常常采用把几种能产生不同基色的 LED 管芯封装成一体，室外 LED显示屏的象素尺寸多为 12-26 毫米，每个象素由若干个各种单色 LED 组成，常见的成品称象素筒，双色象素筒一般由 3 红 2 绿组成，三色象素筒用 2 红 1 绿 1 兰组成。

无论用 LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个 LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

关于led灯的知识资料关于LED灯的知识资料LED（Light Emitting Diode）是一种发光二极管，具有高效能、长寿命和低能耗等特点。

近年来，随着科技的进步和环保意识的提高，LED灯逐渐取代了传统的白炽灯和荧光灯，成为主流照明产品。

本文将从LED的工作原理、优势和应用领域等方面介绍LED灯的相关知识。

一、工作原理LED灯的工作原理是利用半导体材料的特性，经过电流的驱动产生光。

当LED两端施加正向电压时，电子与空穴在P-N结区域结合，通过能量的释放产生光。

LED的发光颜色取决于半导体材料的成分和能带结构。

二、优势1. 高效能：相比传统白炽灯和荧光灯，LED灯能将更多的能量转化为光能，能效更高。

LED的光效可达到80-100流明/瓦，而白炽灯只有10-20流明/瓦。

2. 长寿命：LED灯寿命可达到5万小时以上，是传统灯泡的几倍甚至几十倍。

这是由于LED灯没有灯丝和玻璃外壳，不易受损。

3. 低能耗：由于LED灯的高效能，它的能耗比传统照明产品低很多，能够节约大量电力资源。

4. 色彩丰富：LED灯可通过半导体材料的不同组合来发出不同颜色的光，且色彩饱和度高。

5. 可调光性：LED灯可通过控制电流来实现调光，与传统灯泡相比，调光效果更加平滑，不会产生闪烁。

三、应用领域1. 家居照明：LED灯具有色彩温暖、柔和的特点，适合用于家庭的卧室、客厅、厨房等照明场景。

2. 商业照明：LED灯具有高亮度、长寿命和可调光性等特点，适用于商场、办公楼、酒店等场所的照明需求。

3. 路灯照明：LED灯具有耐用、高亮度和节能的特点，适用于城市道路、高速公路等路灯照明。

4. 汽车照明：LED灯具有快速响应、高亮度和低能耗的特点，适用于汽车的前照灯、尾灯等照明系统。

5. 舞台照明：LED灯具有多彩、可调光性和快速响应的特点，适用于演唱会、剧院等舞台照明。

四、发展趋势随着技术的不断发展，LED灯的性能和应用领域还将不断扩展。
