用频率采样法设计FIR数字滤波器

fir滤波器的主要设计方法-回复fir滤波器是一种基本的数字滤波器，主要用于数字信号处理中的滤波操作。

它的设计方法有很多种，包括频率采样法、窗函数法、最优权系数法等。

本文将一步一步回答"[fir滤波器的主要设计方法]"，让我们一起来了解一下吧。

一、频率采样法频率采样法是fir滤波器设计的最基本方法之一。

它的主要思想是在频域中对滤波器的频响特性进行采样，然后通过反变换得到滤波器的冲激响应。

这种方法的优点是设计简单，适用于各种滤波器的设计。

1. 确定滤波器的截止频率和通带、阻带的要求。

根据应用的具体需求，确定滤波器的频率范围和滤波特性。

2. 设计理想的滤波器频率响应。

根据频率范围和滤波特性的要求，设计所需的滤波器频率响应。

常见的有低通、高通、带通、带阻等类型。

3. 进行频率采样。

根据滤波器频率响应的要求，在频域中进行一系列均匀或者非均匀的采样点。

4. 反变换得到滤波器的冲激响应。

对采样得到的频率响应进行反傅里叶变换，得到滤波器的冲激响应。

5. 标准化处理。

对得到的冲激响应进行标准化处理，使得滤波器的增益等于1。

6. 实现滤波器。

根据得到的冲激响应，使用差分方程或者卷积的方法实现fir滤波器。

二、窗函数法窗函数法是一种常用的fir滤波器设计方法，它主要是通过在频域中将理想的滤波器乘以一个窗函数来实现滤波器的设计。

1. 确定滤波器的截止频率和通带、阻带的要求，根据具体应用的需求确定滤波器的频率范围和滤波特性。

2. 设计理想的滤波器频率响应。

根据频率范围和滤波特性要求，设计所需的滤波器频率响应。

3. 选择窗函数。

根据滤波器的频率响应和窗函数的性质，选择合适的窗函数。

4. 计算窗函数的系数。

根据选择的窗函数，计算窗函数的系数。

5. 实现滤波器。

将理想滤波器的频率响应与窗函数相乘，得到实际的滤波器频率响应。

然后使用反变换将频率响应转换为滤波器的冲激响应。

6. 标准化处理。

对得到的冲激响应进行标准化处理，使得滤波器的增益等于1。

频率采样法设计fir滤波器
频率采样法设计FIR滤波器是一种在实际应用中非常有用的方法，它可以有效地实现滤波器的设计，并且能够得到良好的性能。

这种方法通过采样系统的输入信号来确定最佳滤波器设计，这些采样点是通过测量输入信号的功率谱密度函数（PSD）来确定的。

在频率采样法设计FIR滤波器的过程中，首先需要测量输入信号的PSD，这一步就是确定采样点的关键，因为这些采样点将作为滤波器设计的基石。

然后，需要使用Fourier变换来根据所采样的PSD来计算滤波器的频率响应，这一步也是决定滤波器特性的重要环节。

最后，需要使用反向FT算法来计算所需的滤波器系数，以实现滤波器的设计。

在频率采样法设计FIR滤波器的过程中，通常使用大量的采样点，以便能够更准确地表示信号的PSD，从而让滤波器的性能更好。

当采样点越多时，滤波器的响应就会变得更加精确，而且可以得到更低的相位延迟，从而使其具有更好的性能。

在实际应用中，频率采样法设计FIR滤波器通常能够得到很好的效果，但也存在一些不足之处。

首先，它所需要的采样点数量可能会比较多，这可能会增加设计的复杂
度，从而降低滤波器的性能。

其次，由于实际信号的PSD 可能受到噪声的影响，因此采样点的准确性也可能会受到影响，从而影响滤波器的性能。

总之，频率采样法设计FIR滤波器是一个实用的方法，它可以有效地实现滤波器的设计，但也存在一些不足之处，因此在实际应用中，必须根据实际情况来进行适当的取舍。

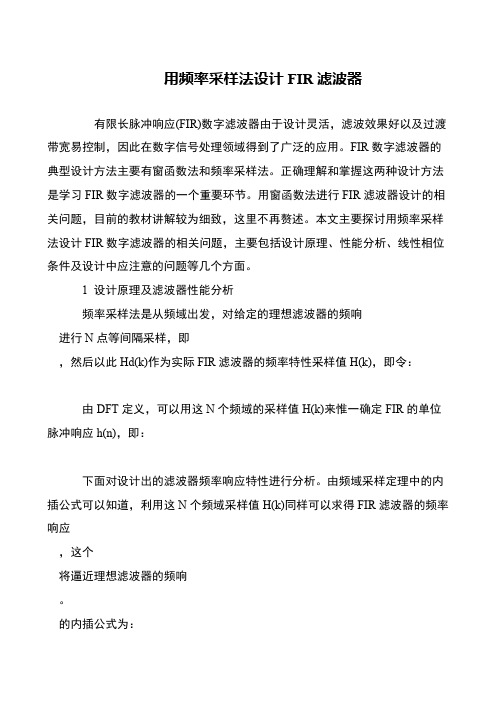

用频率采样法设计FIR滤波器
有限长脉冲响应(FIR)数字滤波器由于设计灵活，滤波效果好以及过渡带宽易控制，因此在数字信号处理领域得到了广泛的应用。

FIR数字滤波器的典型设计方法主要有窗函数法和频率采样法。

正确理解和掌握这两种设计方法是学习FIR数字滤波器的一个重要环节。

用窗函数法进行FIR滤波器设计的相关问题，目前的教材讲解较为细致，这里不再赘述。

本文主要探讨用频率采样法设计FIR数字滤波器的相关问题，主要包括设计原理、性能分析、线性相位条件及设计中应注意的问题等几个方面。

1 设计原理及滤波器性能分析
频率采样法是从频域出发，对给定的理想滤波器的频响
 进行N点等间隔采样，即
 ，然后以此Hd(k)作为实际FIR滤波器的频率特性采样值H(k)，即令：
由DFT定义，可以用这N个频域的采样值H(k)来惟一确定FIR的单位脉冲响应h(n)，即：
下面对设计出的滤波器频率响应特性进行分析。

由频域采样定理中的内插公式可以知道，利用这N个频域采样值H(k)同样可以求得FIR滤波器的频率响应
 ，这个
 将逼近理想滤波器的频响
 。

 的内插公式为：。

matlab频率采样法设计fir滤波器频率采样法是一种常用的数字滤波器设计方法，可以用于设计FIR （有限脉冲响应）滤波器。

本文将介绍频率采样法的基本原理、设计步骤和实例应用。

我们来了解一下频率采样法的基本原理。

频率采样法的思想是将模拟滤波器的频率响应与数字滤波器的频率响应进行匹配。

具体地说，我们通过对模拟滤波器的单位样值响应进行频率采样，得到离散的样值序列。

然后，通过对这些样值进行离散傅里叶变换（DFT），得到数字滤波器的频率响应。

最后，根据所需的滤波器规格和设计要求，对数字滤波器的频率响应进行优化，得到滤波器的系数。

接下来，我们来介绍频率采样法的设计步骤。

首先，确定所需的滤波器规格，包括截止频率、通带衰减和阻带衰减等。

然后，选择合适的采样频率，通常要大于等于滤波器的最高频率分量的两倍。

接下来，根据所需的滤波器类型（如低通、高通、带通或带阻），选择相应的模拟滤波器原型。

然后，通过对模拟滤波器的单位样值响应进行频率采样，得到离散的样值序列。

再然后，对这些样值进行DFT，得到数字滤波器的频率响应。

最后，根据设计要求和优化准则，对数字滤波器的频率响应进行优化，得到滤波器的系数。

下面，我们以一个具体的实例来说明频率采样法的应用。

假设我们需要设计一个低通滤波器，截止频率为1kHz，通带衰减为0.5dB，阻带衰减为40dB。

我们选择采样频率为10kHz，并选择巴特沃斯滤波器作为模拟滤波器原型。

首先，我们根据通带衰减和阻带衰减的要求，确定模拟滤波器的阶数和截止频率。

然后，通过对模拟滤波器的单位样值响应进行频率采样，得到离散的样值序列。

接下来，对这些样值进行DFT，得到数字滤波器的频率响应。

最后，根据设计要求和优化准则，对数字滤波器的频率响应进行优化，得到滤波器的系数。

通过这些系数，我们可以实现一个满足要求的低通滤波器。

总结一下，频率采样法是一种常用的数字滤波器设计方法，可以用于设计各种类型的FIR滤波器。

通过对模拟滤波器的单位样值响应进行频率采样，得到离散的样值序列，然后通过DFT得到数字滤波器的频率响应，最后根据设计要求和优化准则对频率响应进行优化，得到滤波器的系数。

信号、系统与信号处理实验Ⅱ实验报告实验名称：用频率采样法设计FIR数字滤波器一、实验目的掌握频率取样法设计FIR数字滤波器，加深过渡点对滤波器性能影响的认识。

二、实验内容与要求（1）编写好一个设计线性相位FIR高通滤波器的程序，已知wc=0.8，N=64，要求在屏幕上显示出h(n)值，画出|H(e^jw)|及20lg(|H(e^jw))的曲线。

（2）实验时，设置0个过渡点，1个过渡点，2个过渡点，比较设计所得的|H(e^jw)|及20lg(|H(e^jw))的曲线。

三、实验程序与结果（1）0个过渡点clear all;N=64;wc=0.8*pi;k=0:N-1;phase=(-pi*k*(N-1)/N)+pi/2;HK=[zeros(1,26),ones(1,13),zeros(1,25)];HK1=HK.*exp(j*phase);hn=ifft(HK1,N)figure(1);freqz(hn,1,512);[H,W]=freqz(hn,1,512);figure(2);subplot(3,1,1);stem(k,hn);title('h(n)')subplot(3,1,2);plot(W/pi,abs(H));title('|H(eiw)|')subplot(3,1,3);plot(W/pi,20*log10(abs(H))); title('20lg|H(eiw)|');（2）1个过渡点clear all;N=64;wc=0.8*pi;k=0:N-1;phase=(-pi*k*(N-1)/N)+pi/2;HK=[zeros(1,25),0.5,ones(1,13),0.5,zeros(1,24)];HK1=HK.*exp(j*phase);hn=ifft(HK1,N);figure(1);freqz(hn,1,512);[H,W]=freqz(hn,1,512);figure(2);subplot(2,1,1);plot(W/pi,abs(H));title('|H(eiw)|')subplot(2,1,2);plot(W/pi,20*log10(abs(H)));title('20lg|H(eiw)|');（3）2个过渡点clear all;N=64;wc=0.8*pi;k=0:N-1;phase=(-pi*k*(N-1)/N)+pi/2;HK=[zeros(1,24),1/3,2/3,ones(1,13),2/3,1/3,zeros(1,23)]; HK1=HK.*exp(j*phase);hn=ifft(HK1,N);figure(1);freqz(hn,1,512);[H,W]=freqz(hn,1,512);figure(2);subplot(2,1,1);plot(W/pi,abs(H));title('|H(eiw)|')subplot(2,1,2);plot(W/pi,20*log10(abs(H)));title('20lg|H(eiw)|');四、 仿真结果分析因为要求设计的是高通滤波器且N 为偶数，所以选择h(n)奇对称，N 为偶数的情况（第四类）来设计线性相位FIR 高通滤波器。
