基坑支护优缺点
- 格式:docx
- 大小:17.79 KB
- 文档页数:3
重力式支护的类型一、什么是重力式支护结构重力式支护结构是一种利用自身重量来抵抗土压力的基坑支护形式。
它不需要锚固或内撑系统,只要保证墙体的稳定性和强度就可以有效地挡住土体。
重力式支护结构的截面尺寸较大,通常采用水泥土、钢筋混凝土或其他材料制成。
它适用于土质条件较差、基坑开挖深度不大、周围环境要求不高的场合。
二、重力式支护结构的优缺点重力式支护结构相比于其他类型的支护结构,具有以下优点:施工方便快捷,不受地下水位和地下管线的影响;不需要设置锚固或内撑系统,节省了材料和人力成本;不会对周围环境造成过大的扰动和影响;可以根据土质条件和设计要求调整墙体的形状和尺寸。
重力式支护结构也有以下缺点:墙体占用了较大的空间,降低了基坑的利用率;墙体对土压力的承受能力有限,不适合开挖深度较大或土压力较大的基坑;墙体对地下水的阻挡作用不强,需要配合降水措施或止水帷幕;墙体在长期受力后可能出现裂缝或变形。
三、重力式支护结构的类型根据墙体的材料和施工方法,重力式支护结构可以分为以下几种类型:3.1 水泥土搅拌桩挡墙水泥土搅拌桩挡墙是一种利用机械搅拌法将水泥浆与原位土混合成水泥土桩,并将桩排列成墙体形式的重力式支护结构。
它可以根据土质条件和设计要求调整桩径、桩间距、桩深等参数。
水泥土搅拌桩挡墙具有施工速度快、造价低、环保性好等特点。
它适用于软弱土层或含水层中的基坑支护。
3.2 高压旋喷桩挡墙高压旋喷桩挡墙是一种利用高压旋喷机将水泥浆喷射到原位土中,并在喷射过程中旋转钻杆,形成水泥土桩,并将桩排列成墙体形式的重力式支护结构。
它可以根据土质条件和设计要求调整桩径、桩间距、桩深等参数。
高压旋喷桩挡墙具有施工速度快、适应性强、止水效果好等特点。
它适用于松散或含水土层中的基坑支护。
3.3 土钉墙土钉墙是一种利用钢筋或钢管等材料作为土钉,插入到原位土中,并与坡面上的喷射混凝土面层相连,形成一种复合式的重力式支护结构。
它可以根据土质条件和设计要求调整土钉的长度、直径、间距、倾角等参数。

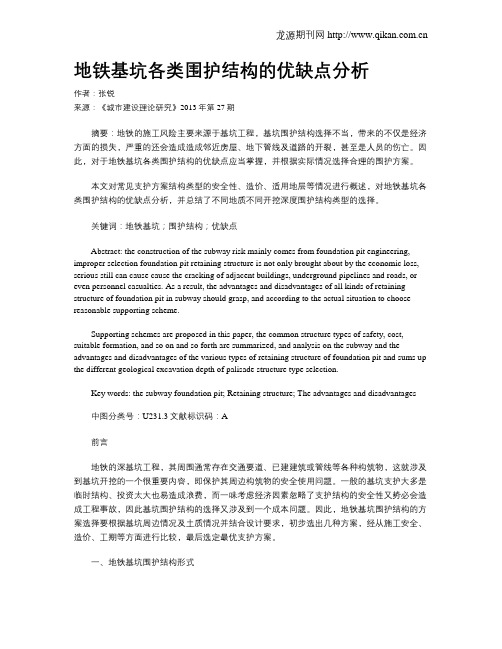

地铁基坑各类围护结构的优缺点分析作者:张锐来源:《城市建设理论研究》2013年第27期摘要:地铁的施工风险主要来源于基坑工程,基坑围护结构选择不当,带来的不仅是经济方面的损失,严重的还会造成造成邻近房屋、地下管线及道路的开裂,甚至是人员的伤亡。
因此,对于地铁基坑各类围护结构的优缺点应当掌握,并根据实际情况选择合理的围护方案。
本文对常见支护方案结构类型的安全性、造价、适用地层等情况进行概述,对地铁基坑各类围护结构的优缺点分析,并总结了不同地质不同开挖深度围护结构类型的选择。
关键词:地铁基坑;围护结构;优缺点Abstract: the construction of the subway risk mainly comes from foundation pit engineering, improper selection foundation pit retaining structure is not only brought about by the economic loss, serious still can cause cause the cracking of adjacent buildings, underground pipelines and roads, or even personnel casualties. As a result, the advantages and disadvantages of all kinds of retaining structure of foundation pit in subway should grasp, and according to the actual situation to choose reasonable supporting scheme.Supporting schemes are proposed in this paper, the common structure types of safety, cost, suitable formation, and so on and so forth are summarized, and analysis on the subway and the advantages and disadvantages of the various types of retaining structure of foundation pit and sums up the different geological excavation depth of palisade structure type selection.Key words: the subway foundation pit; Retaining structure; The advantages and disadvantages中图分类号:U231.3文献标识码:A前言地铁的深基坑工程,其周围通常存在交通要道、已建建筑或管线等各种构筑物,这就涉及到基坑开挖的一个很重要内容,即保护其周边构筑物的安全使用问题。

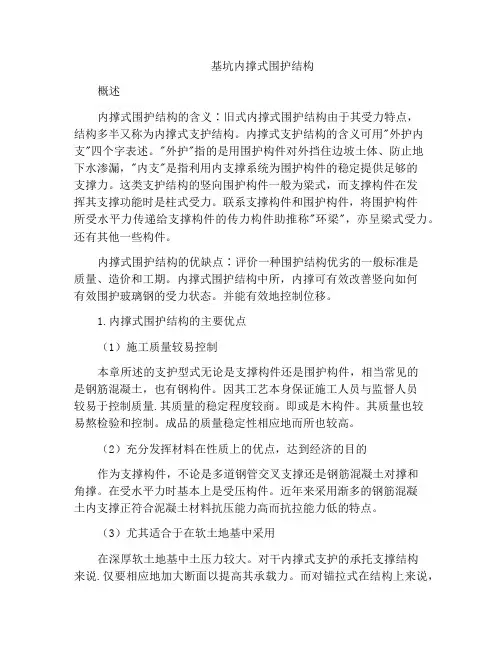

基坑内撑式围护结构概述内撑式围护结构的含义∶旧式内撑式围护结构由于其受力特点,结构多半又称为内撑式支护结构。
内撑式支护结构的含义可用"外护内支"四个字表述。
"外护"指的是用围护构件对外挡住边坡土体、防止地下水渗漏,"内支"是指利用内支撑系统为围护构件的稳定提供足够的支撑力。
这类支护结构的竖向围护构件一般为梁式,而支撑构件在发挥其支撑功能时是柱式受力。
联系支撑构件和围护构件,将围护构件所受水平力传递给支撑构件的传力构件助推称"环梁",亦呈梁式受力。
还有其他一些构件。
内撑式围护结构的优缺点∶评价一种围护结构优劣的一般标准是质量、造价和工期。
内撑式围护结构中所,内撑可有效改善竖向如何有效围护玻璃钢的受力状态。
并能有效地控制位移。
1.内撑式围护结构的主要优点(1)施工质量较易控制本章所述的支护型式无论是支撑构件还是围护构件,相当常见的是钢筋混凝土,也有钢构件。
因其工艺本身保证施工人员与监督人员较易于控制质量.其质量的稳定程度较商。
即或是木构件。
其质量也较易熬检验和控制。
成品的质量稳定性相应地而所也较高。
(2)充分发挥材料在性质上的优点,达到经济的目的作为支撑构件,不论是多道钢管交叉支撑还是钢筋混凝土对撑和角撑。
在受水平力时基本上是受压构件。
近年来采用渐多的钢筋混凝土内支撑正符合泥凝土材料抗压能力高而抗拉能力低的特点。
(3)尤其适合于在软土地基中采用在深厚软土地基中土压力较大。
对干内撑式支护的承托支撑结构来说.仅要相应地加大断面以提高其承载力。
而对锚拉式在结构上来说,除荷载加大之外。
还因为土质软。
要数量更多,要求更高的锚杆才能达到支护的目的。
从这意义来说内撑式支护尤其适合于软土基坑使用。
(4)在一定的条件下具备缩短工期的潜力支撑构件可以一次性开挖铸铁浇铸成形。
当各种条件具备时,可以实行机械化开挖,包括支撑下方的土体在内。
如能加厚开挖分层,施工占用的工期是很短的。
常见8种基坑类型优缺点分析一、放坡开挖优势:造价最便宜,支护施工进度快。
劣势:回填土方较大,雨季因浸泡容易局部坍塌。
适用:场地开阔,土层较好,周围无重要建筑物、地下管线的工程。
放坡高度超过5m,建议分级放坡。
注意事项:周边条件允许情况下,尽量坡度放大,软土地区放坡尽量增加坡脚反压,做好降水、截水、泄水措施。
一般情况可用铁丝网代替钢筋网,用石粉代替砂、石喷砼护面。
二、土钉墙(加强型土钉墙)优势:稳定可靠、经济性好、效果较好、在土质较好地区应积极推广。
劣势:土质不好的地区难以运用,需土方配合分层开挖,对工期要求紧工地需投入较多设备。
适用:主要用于土质较好地区,开挖较浅基坑。
注意事项:对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型土钉墙,因施加预应力较小,可设置简易腰梁。
根据土层及地下水情况能干法成孔尽量干法成孔。
如遇回填土及局部软土层,钢筋土钉改为钢花管土钉采用冲击器击入效果更佳。
三、复合土钉墙(加强型复合土钉墙)优势:复合土钉墙具有挡土、止水的双重功能,效果良好;由于一般坑内无支撑,便于机械化快速挖土;一般情况下较经济。
劣势:施工工期相对较长,需待搅拌桩或旋喷桩达到一定强度方可开挖。
适用:存在软土层区域,或回填土区域,或受场地限制需垂直开挖区域。
注意事项:深层搅拌桩在较厚砂层施工较易开叉,需设置多排搭接。
由于搅拌桩抗拉抗剪性能较差,一般情况需内插钢管或型钢,并设置冠梁。
对于局部狭窄区域,搅拌桩机械无法施工时,可采取高压旋喷桩代替。
对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑,需增加预应力锚杆或锚索,称之为加强型复合土钉墙。
四、拉森钢板桩优势:耐久性良好,二次利用率高;施工方便,工期短。
劣势:不能挡水和土中的细小颗粒,在地下水位高的地区需采取隔水或降水措施;悬臂抗弯能力较弱,开挖后变形较大。
适用:悬臂支护适用于小于4m基坑。
超过4m基坑建议设置内支撑(一道或多道),建议下部一定需有嵌固端进入稳定土层,如果无法进入稳定土层,建议增加被动土加固,否则容易倾覆。
中国地质大学(武汉)远程与继续教育学院本科毕业论文(设计)题目:地基处理的方法及优缺点分析姓名:准考证号:院(系):专业:工程管理指导老师:职称:评阅人:职称:2012年月原创性声明本人郑重声明:本次《地基处理的方法及优缺点》学位论文,是本人在导师的指导下独立收集、整理资料后完成的研究成果。
文中部分参考的的他人的研究成果的,均已做出明确的标注并得到许可。
论文内容未包含法律意义上已属于他人的任何形式的研究成果。
本人签名:日期:摘要在现今建筑是施工中有较多的地基处理对策,针对不同的情况会采取不同的地基处理。
而地基处在在建筑工程中又是建筑施工中首屈一指的重要工作。
本次论文简要的介绍了土质大致种类和每种土质的特点。
然后概要的介绍了各种类型的地基的特点以及在处理上的难以程度,并且详细的阐述了深、浅基础地基处理的施工过程、工序要求和注意事项。
关键词:建筑;土质分析;地基处理AbstractIn nowadays , there are many countermeasure to ground treatment in constructions. People will take different ground treatment in view of different conditions . The foundation of building engineering is the most important task in construction . This brief thesis roughly introduced the type of soil texture and the characteristic of each kind of soil texture. I also made a general introduction of the characteristic of each kind of foundation and the difficulty level to handle the foundations . And I stated the working procedure in construction and the announcements about the deep and low foundations of ground treatment .Keywords: Architecture;Geology;Foundation treatment目录摘要 (I)ABSTRACT (II)引言 (1)1地基处理的目的、要求与规范 (1)1.1 地基处理的概述 (1)1.2 地基处理的要求 (2)1.3 现在我国工程建设地基基础施工中存在的难题 (2)1.4 地基处理的规范 (3)1.5 地基处理的重点 (3)2 施工中常见基础类型及各自特点 (4)2.1 常见的地基类型与特点 (4)2.2 常见的基础类型 (4)2.3 现在我国工程建设地基基础施工中存在的难题 (5)2.3.1地基建设中的塌方难题 (5)2.3.2地基缺乏保护 (5)2.3.3地基建设中的办理不善 (5)3 常见的地基处理方法与优缺点分析 (6)3.1 常见的地基处理方法 (6)3.2 浅谈地基基础缺陷处理及地基加固 (8)3.2.1 地基处理的缺陷 (8)3.2.2 地基处理的措施 (8)结束语 (11)致谢 (12)参考文献 (13)引言随着高等级公路建设的飞速发展,设计速度的提高,对线形指标的选用也随之提高,从而不可避免地带来公路路基穿过软土地区的情况。
基坑支护的方法及要求一、基坑支护的常见方法。
1.1 放坡。
放坡是一种比较简单直接的方法。
就像我们走下坡路一样,让基坑的边坡按照一定的比例放坡。
这个比例呢,得根据土质的好坏来定。
如果土质比较硬实,像硬骨头一样,那放坡的坡度就可以陡一点。
要是土质松软,就像棉花糖似的,那坡度就得缓一些,不然很容易塌方,这可就是“一失足成千古恨”了。
放坡的好处是成本低,操作简单,就像搭积木里最简单的那一步。
不过它也有缺点,就是需要比较大的场地空间,要是场地小得像螺蛳壳,那就不太适用了。
1.2 土钉墙支护。
这土钉墙啊,就像给基坑边坡扎上一根根小辫子似的。
先在土坡上钻孔,然后把土钉插进去,再在上面喷上混凝土。
土钉就像一个个小卫士,紧紧地抓住土体,防止它滑落。
这种方法适合于地下水位较低的情况。
要是地下水位高得像泡在水桶里,那可就有点麻烦了,因为水会影响土钉和土体的结合,就像油和水不相容一样。
1.3 排桩支护。
排桩就像一排排的士兵站在那里保卫基坑。
可以是混凝土灌注桩,也可以是钢板桩等。
这些桩紧密排列,挡住基坑周围的土压力。
这是一种比较坚固的支护方式,在深基坑或者周围环境复杂的情况下经常用到。
比如说在城市里,基坑周围有高楼大厦,就像被巨人包围着,这时候就得用排桩支护,稳稳当当的,让人放心,就像把钱存在银行里一样踏实。
二、基坑支护的要求。
2.1 安全性要求。
这安全性可是重中之重,是基坑支护的“命根子”。
首先要保证支护结构能够承受得住土压力、水压力还有地面上的各种荷载。
要是承受不住,那可就像纸糊的房子,一吹就倒了。
在设计的时候,得按照最不利的情况来考虑,不能心存侥幸,可不能学那掩耳盗铃的人。
而且在施工过程中,要随时监测支护结构的变形情况,一旦发现有异常,就得像救火一样赶快采取措施。
2.2 稳定性要求。
基坑支护结构必须稳定,就像桌子的四条腿一样,稳稳当当的。
要保证边坡不会出现滑移、倾覆等情况。
这就需要对土体的性质有准确的了解,根据不同的土质采用合适的支护方法。
基坑支护总结随着城市发展的不断推进,建筑工地的基坑挖掘和支护成为了一项必不可少的工作。
基坑支护作为保障施工安全和工程质量的重要环节,在工程建设中发挥着不可替代的作用。
通过对基坑支护的总结与分析,可以为今后的施工提供有益的经验和教训。
第一部分:基坑支护方法1. 了解基坑工程中常用的支护方法基坑工程中常用的支护方法包括了挡土墙支护、拆除旧建筑和基础、支撑结构等。
挡土墙支护常用的方式有深层土钉墙、旋喷桩、钢支撑和钢筋混凝土墙。
了解不同支护方法的特点和适用条件,可以根据具体情况选择合适的支护方案。
2. 分析不同支护方法的优缺点每种支护方法都有其优缺点。
例如,深层土钉墙施工周期短,适用于较小的基坑;旋喷桩施工周期长,但支护效果好;钢支撑容易实施,但成本较高。
对于每个工程项目,需要综合考虑工期、成本、地质条件等因素,进行合理的选择。
第二部分:基坑支护施工管理1. 严格控制施工过程质量基坑支护施工过程中,必须严格控制施工质量。
这包括了土方开挖的合理控制,支撑结构的稳定性、强度和刚度的检查,以及对支护结构各个部位的监控。
同时,要注重施工材料的质量和施工工艺的操作规范,确保基坑支护的稳定性和安全性。
2. 建立良好的施工组织和安全管理制度基坑支护施工需要统一的组织和管理。
要制定详细的施工计划和施工方案,明确责任分工,保障施工的顺利进行。
同时,还要建立健全的安全管理制度,确保施工人员的安全,防止事故的发生。
第三部分:基坑支护工程实践案例1. 案例一:某商业综合体基坑支护该项目是一座商业综合体的基坑支护工程,由于基坑周边有人行道和道路,需要采取临时施工措施确保施工安全。
经过详细的设计和方案论证,选择了旋喷桩和土钉墙相结合的支护方式。
施工过程中,严格按照设计要求进行监控和检查,确保支护结构的稳定性。
最终,该项目顺利完成,为商业综合体的建设提供了坚实的基础。
2. 案例二:某地铁施工基坑支护在某地铁施工项目中,基坑支护工程面临着复杂的地质条件和严格的工期要求。
地基处理的方法及优缺点分析摘要在当今建造是施工中有较多的地基处理对策,针对不同的情况会采取不同的地基处理。
而地基处在在建造工程中又是建造施工中首屈一指的重要工作。
本次论文简要的介绍了土质大致种类和每种土质的特点。
然后概要的介绍了各种类型的地基的特点以及在处理上的难以程度,并且详细的阐述了深、浅基础地基处理的施工过程、工序要求和注意事项。
关键词:建造;土质分析;地基处理地基处理的目的、要求与规范地基处理的概述建造物是建立在地基基础之上的,地基是一座建造物的根本。
建造物的所有荷载最终都是要交由地基来承受的,地基的质量直接关系到建造物的安全实用性能,并且也是包管工程建设质量的关键。
所以地基处理是建造施工中的首要任务。
那末地基处理到底是做什么呢?对于大部份建造物来说,由于建造物的上部本体的材料的强度是很高的,而天然的地基强度很低,压缩性较大,所以需要在建造物建设之前对天然的地基进行一系列的设置,包括设置一定的结构型式和尺寸才干解决这个矛盾。
对于地基来说,它具有承上起下重要作用,一方面它处于上部的建造结构的荷载及地基在反作用力的共同作用下,承受由此产生的内力;另一方面,基础底面的反力放过来又作用于地基,成为地基收到向上的力的荷载,使地基产生应力和变形。
总的来说,地基处理的目的就是:改善剪切特性;改善压缩特性;改善透水特性;改善动力特性;改善特殊土的不良地基的特性。
基础设计时,除了需保证基础结构本身具有足够的刚度和强度外,同时还需选择合理的基础尺寸和布置方案,使地基的强度和沉降保持在规范允许的范围内。
因此,基础设计又常被称为地基基础设计。
地基处理的要求上面已经说明了地基处理的重要性,也附带的说明的天然地基和人工地基的概念。
在现实生产建设中,有一部份的天然地基属于比较适合建造生产的,只需要微量的处理便可以投入建设使用,但这种地基只占极少的部份,大部份的地基都需要人工的去处理才干达到建设要求。
然而地基处理是有不少要求不容忽视的。

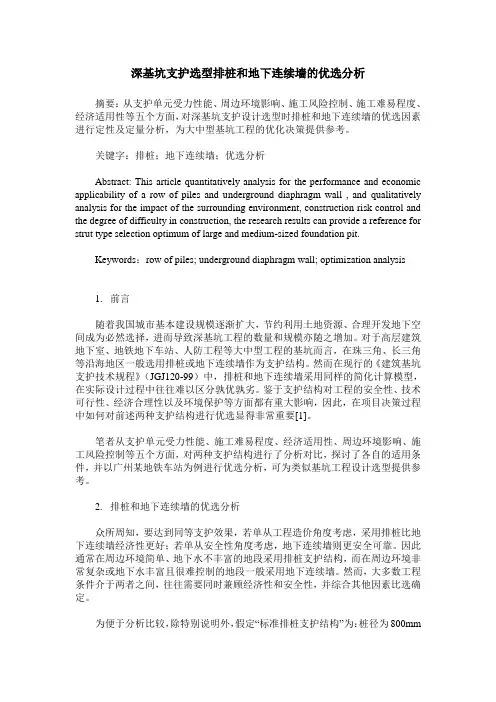

深基坑支护选型排桩和地下连续墙的优选分析摘要:从支护单元受力性能、周边环境影响、施工风险控制、施工难易程度、经济适用性等五个方面,对深基坑支护设计选型时排桩和地下连续墙的优选因素进行定性及定量分析,为大中型基坑工程的优化决策提供参考。
关键字:排桩;地下连续墙;优选分析Abstract: This article quantitatively analysis for the performance and economic applicability of a row of piles and underground diaphragm wall , and qualitatively analysis for the impact of the surrounding environment, construction risk control and the degree of difficulty in construction, the research results can provide a reference for strut type selection optimum of large and medium-sized foundation pit.Keywords:row of piles; underground diaphragm wall; optimization analysis1. 前言随着我国城市基本建设规模逐渐扩大,节约利用土地资源、合理开发地下空间成为必然选择,进而导致深基坑工程的数量和规模亦随之增加。
对于高层建筑地下室、地铁地下车站、人防工程等大中型工程的基坑而言,在珠三角、长三角等沿海地区一般选用排桩或地下连续墙作为支护结构。
然而在现行的《建筑基坑支护技术规程》(JGJ120-99)中,排桩和地下连续墙采用同样的简化计算模型,在实际设计过程中往往难以区分孰优孰劣。
什么是锚网支护?
锚网支护是目前深基坑支护工程中采用较多的一种支护方式。
它是喷射混凝土、锚杆、钢筋网联合支护的简称,作为一种先进的支护加固技术,在岩土质高边坡和大跨度地下工程,特别是在不良地质条件下,国内外已进行了广泛而成功的应用。
喷锚网支护,是通过在岩土体内施工一定长度和分布的锚杆,与岩土体共同作用形成复合体,弥补岩土体强度不足并发挥锚拉作用,使岩土体自身结构强度潜力得到充分发挥,保证边坡的稳定。
坡面设置钢筋网喷射混凝土,起到约束坡面变形的作用,使整个坡面形成一个整体。
其施工的工艺流程为:开挖土石方、修坡→钻孔→锚杆(索)安装→压力注浆→挂设钢筋网→焊加强筋→喷射混凝土→(锚索预应力张拉、锚固)→开挖下层。
对不稳定土层,开挖修坡后,还应增加喷射第一次混凝土。
锚网支护的优缺点是什么呢?
优点:(1)支护效果好。
能够通过提高围岩自稳能力来提高巷道围岩强度,对于成层、含裂隙岩体都有较好的效果;
(2)劳动强度低、施工速度快。
几分钟就可以完成一根锚杆的安装,相对于砌碹架棚等方式都具有优势。
(3)适用范围广。
通过改变锚杆长度、直径、间排距、锚杆端部的桁架联系,结合锚索、梯子梁、喷砼等基本适用大部分范围。
缺点:(1)支护范围仍有局限,对于冲击围岩、大变形软岩,还没有特别好的办法;通常辅助使用架棚或砌碹方式。
(2)造价高,相对于架棚支护,回收材料不可以再使用,价值不大。
第二章深基坑支护工程第一节概述高层建筑施工都要开挖较深较大的基坑,施工比较困难,尤其在软土地区、城市建筑物密集地区。
工地邻近已有建筑物、道路、地下管线等对沉降和位移很敏感,不能用较经济的放坡开挖,而只能在人工支护条件下进行基坑开挖。
1、基坑支护的目的(1)确保基坑开挖和基础结构施工安全、顺利;(2)确保基坑临近建筑物或地下管道正常使用;(3)防止地面出现塌陷、坑底管涌发生。
2、基坑支护的作用挡土、挡水、控制边坡变形。
3、基坑工程的基本技术要求(1)安全可靠性;(2)经济合理性;(3)施工便利性和工期保证性。
基坑支护通常经过选型、布置、计算、设计、施工、监测等工作程序深基坑支护设计和施工因影响的因素:如土层种类及物理力学性能、地下水情况、周围环境、施工条件和施工方法、气候等。
荷载取样的准确性和计算理论方面存在问题。
目前还不可能使支护结构的设计完全符合客观实际。
为此如施工过程中未严格按设计规定的工况进行施工,都易产生恶性事故,造成巨大的经济损失和社会影响。
深基坑支护结构虽然多数是属施工期间的挡土、挡水、保护环境等所用的临时结构,但其设计和施工都要采取极其慎重的态度,在保证施工安全的前提下,尽力做到经济合理和施工方便。
第二节基坑支护体系的类型及特点当地质条件和周围环境允放坡时使用时不做围护。
当地质条件和周围环境不允许放坡时使用如下特殊支护结构:1.重力式水泥挡墙式,挡土又挡水。
软土地基可用深搅桩、旋喷桩、树根桩等形成重力式的挡土结构。
2.排桩与板墙式:它由桩墙结构及支护结构两部分组成,桩墙结构有钢板桩、板桩墙、灌注桩排、地下连续墙;3.边坡稳定式,有土钉墙和锚杆支护。
由土钉(锚杆)、钢丝网喷射混凝土面板和加固后的原位土体三部分组成。
槽钢一字型锁口钢板桩合形式如见右图U型锁口钢板桩H型钢支柱木板桩挡墙钻孔灌注桩、人工挖孔桩挡墙一、支护墙板的类型及特点1、钢板桩1)槽钢钢板桩这是一种简易的钢板桩围护墙,由槽钢正反扣搭接或并排组成。
桩锚支护结构在基坑支护中的应用【摘要】桩锚支护结构是基坑支护中常用的一种支护结构,其应用可以有效地保障施工安全和提高施工效率。
本文首先介绍了桩锚支护结构的基本原理,包括其分类和设计要点。
然后详细探讨了桩锚支护结构在基坑工程中的施工过程,以及其优缺点。
结论部分总结了桩锚支护结构在基坑支护中的应用价值,探讨了其发展前景和对基坑工程的重要意义。
通过本文的介绍,读者可以更全面地了解桩锚支护结构在基坑工程中的应用,以及其在未来的发展趋势和作用。
【关键词】桩锚支护结构、基坑支护、应用、原理、分类、设计、施工过程、优缺点、总结、发展前景、意义1. 引言1.1 桩锚支护结构在基坑支护中的应用桩锚支护结构作为基坑支护工程中常用的一种支护形式,具有较高的施工效率和较好的支护效果,被广泛应用于各类基坑工程中。
桩锚支护结构通过钢筋混凝土桩和锚杆等构件组成的支护体系,在基坑工程中发挥着重要的作用,能够有效地控制基坑周边土体的变形和稳定基坑边坡,确保基坑工程的施工安全和顺利进行。
桩锚支护结构在基坑支护中的应用涉及到基坑工程的施工、设计、监测等方面,其优越的支护性能和良好的经济效益备受工程界的青睐。
在实际工程中,桩锚支护结构的应用范围逐渐扩大,不仅适用于较深基坑的支护,也适用于复杂地质条件下的基坑工程。
深入研究桩锚支护结构在基坑工程中的应用,掌握其设计施工及相关技术要点,对于提高基坑工程质量和安全性具有重要意义。
2. 正文2.1 桩锚支护结构的基本原理桩锚支护结构是一种常用的基坑支护结构,其基本原理是通过设置桩基或者锚杆来传递水平和垂直荷载,以增强土体的稳定性和承载能力。
桩锚支护结构的设计需要考虑土体的力学性质、基坑的深度和周围环境等因素。
桩的作用是通过桩身的摩擦力和端阻力来承担土体的水平荷载,将水平荷载转移到土体中。
桩的设计要考虑桩的材质、直径、长度、间距等参数,以确保其承载能力和稳定性。
2.2 桩锚支护结构的分类桩锚支护结构的分类主要包括以下几种类型:直径不同的钢管桩、深层土壤中的PC桩、混凝土桩、钢筋混凝土桩、压桩、抽桩等。
前撑式注浆钢管在基坑围护工程中的应用与分析一、前言因受上海及周边地区的地质特性影响,在单层地下室施工时,前撑式注浆钢管支撑工艺在近几年是一种比较普遍应用的新型基坑支护型式,其具有施工方便,有利于基坑开挖,施工周期短、节约施工成本等特点,与常规基坑支护体系相比较更显得有优势。
现以上海市松江区某商品房项目为例,对前撑式注浆钢管支撑工艺在基坑支护工程中的应用进行总结分析,对该工艺的优缺点进行对比,为今后类似工程的施工及工艺优化提供借鉴。
二、工程概况本项目占地面积约为46112.60㎡,总建筑面积138404.31㎡。
由1#~16#楼组成,地下室1层,地上16~18层(其中3#、4#、6#、7#为5层叠墅)。
工程基础型式为高强混凝土预应力管桩基础,主体结构型式为钢筋混凝土框架+装配整体式剪力墙结构。
工程基坑面积42392㎡,基坑延长米约889米,开挖深度为5.5~6.0m。
基坑支护采用SMW工法围护形式,内插H500型钢;北侧、东侧竖向设置φ325前撑式注浆钢管支撑,西侧、南侧竖向设置φ609钢管斜抛撑,基坑四周用C30砼浇筑压顶梁与压顶板,并设置混凝土内支撑。
前撑式注浆钢管工艺:注浆钢管桩穿越围护桩压顶圈梁至坑底以下,注浆钢管桩长25m,间距3.6m布置,钢管采用用φ325×8,单根水泥用量≥6.0t,最终注浆压力1.5~2.0MPa,钢管水平倾角均为45°,材质采用Q235B,水泥采用P.O 42.5级,水灰比0.55;钢管穿越地下室底板和外墙区域设置环形止水钢片。
三、工程地质及水文地质条件根据勘察报告揭露,拟建场地属冲、湖积平原地层组合,主要由粘性土、粉粉性土组成,场地地势较为平坦。
对本工程基坑围护体系施工影响较大的土层情况如下表1所示,拟建场地基坑开挖影响深度范围内以粘性土为主。
基坑开挖过程中需考虑的地下水类型主要为潜水。
本场地内的潜水主要赋存于表部土层中,其富水性具有明显的各向异性。
基坑支护技术在沿海地区和软弱地基地区的应用第一部分沿海地区基坑支护技术的选择与优化 (2)第二部分软弱地基地区基坑支护技术的选择与优化 (5)第三部分基坑支护技术在沿海地区与软弱地基地区的施工工艺 (7)第四部分基坑支护技术在沿海地区与软弱地基地区的施工质量控制 (10)第五部分基坑支护技术在沿海地区与软弱地基地区的施工安全管理 (14)第六部分基坑支护技术在沿海地区与软弱地基地区的施工成本分析 (18)第七部分基坑支护技术在沿海地区与软弱地基地区的施工案例分析 (21)第八部分基坑支护技术在沿海地区与软弱地基地区的施工技术发展趋势 (24)第一部分沿海地区基坑支护技术的选择与优化沿海地区基坑支护技术的选择与优化沿海地区基坑支护技术的选择原则沿海地区基坑开挖应遵循以下技术选择原则:*安全第一:基坑支护技术应确保施工人员和周边建筑物的安全,并能有效防止基坑坍塌、滑坡等事故的发生。
*经济合理:基坑支护技术应在满足安全要求的前提下,选择经济合理的方案,以降低施工成本。
*技术先进:基坑支护技术应采用先进的技术和材料,以提高施工效率和质量,缩短施工周期。
*环境友好:基坑支护技术应尽量减少对环境的影响,并能有效防止水土流失、扬尘污染等问题。
沿海地区基坑支护技术的选择沿海地区基坑支护技术的选择应根据以下因素进行综合考虑:*基坑的位置和周围环境:基坑的位置和周围环境对基坑支护技术的选择有很大的影响。
例如,位于闹市区的基坑应选择噪音小、振动小的支护技术,而位于水边的基坑则应选择防水、防渗的支护技术。
*基坑的深度和规模:基坑的深度和规模也是影响基坑支护技术选择的重要因素。
一般来说,深度较大的基坑应选择刚性支护技术,而规模较小的基坑则可选择柔性支护技术。
*地质条件:地质条件对基坑支护技术的选择也有很大的影响。
例如,软弱地基应选择刚性支护技术,而坚硬地基则可选择柔性支护技术。
*水文条件:水文条件对基坑支护技术的选择也有很大的影响。
基坑支护可行性研究报告一、研究背景基坑支护是指在城市建设和地下工程中,为了确保基坑周边建筑物和地下管线的安全而采取的一系列支护措施。
随着城市化进程的加快,越来越多的高层建筑、地下车库、地铁站等地下工程项目在城市中兴建,因此基坑支护工程的需求日益增加。
基坑支护的可行性研究对于确保城市建设的安全和有序进行具有重要意义。
二、目的和意义本研究旨在通过对基坑支护的可行性进行深入研究,总结不同类型基坑支护方案的优缺点,提出改进措施,为城市地下工程项目的规划和实施提供参考依据。
通过系统的分析和研究,力求创新、科学地确定基坑支护方案,减少工程施工风险,提高工程建设质量。
三、研究内容和方法1. 研究内容(1)对不同类型基坑支护方案进行梳理和总结,包括而不限于挖土支护、桩墙支护、地下墙支护等方案。
(2)通过对比分析不同基坑支护方案的优缺点,总结支护工程施工过程中常见的问题及其原因。
(3)提出针对不同类型基坑支护方案的改进措施,以及优化方案的设想和建议。
2. 研究方法(1)文献调研:查阅大量相关文献,了解基坑支护的历史、现状和发展趋势。
(2)实地调研:对城市中的地下工程项目进行实地考察和勘察,了解基坑支护工程的具体情况。
(3)数值模拟:借助计算机软件对不同支护方案进行数值模拟,分析其受力情况和变形特点。
(4)案例分析:选取具有代表性的基坑支护工程案例进行深入分析和总结,归纳经验教训。
四、研究结果和讨论1. 不同类型基坑支护方案的优缺点(1)挖土支护:适用于基坑边界比较宽阔的情况,但对于较深的基坑来说,支护难度大,施工周期长。
(2)桩墙支护:具有结构稳定性好、对地下管线影响小等优点,但需要大量的桩基设施,造价较高。
(3)地下墙支护:支护效果良好,但对原有地下结构影响大,施工难度较大。
2. 改进措施和建议(1)针对挖土支护方案,可考虑采用搅拌桩支护来加固基坑边界,提高支护的稳定性。
(2)针对桩墙支护方案,可优化桩墙结构设计,减少钢筋使用量,降低造价。
基坑支护优缺点
基坑支护结构的主要作用是支撑土壁,此外钢板桩、混凝土板桩及水
泥搅拌桩等围护结构还兼有不同程度的隔水作用;
基坑支护优缺点:
支护桩目前用的较多的主要有钻孔灌注桩、人工挖孔桩、静压预制桩,
支护桩排挡土的刚性支护主要有桩排悬臂挡土、桩排+锚杆、桩排+支
撑三种形式。
支护桩排挡土的刚性支护的传统做法是用钻孔灌注桩悬臂挡土或钻孔
灌注桩加支撑的组合形式,近年来采用静压预制桩在武汉地区的基坑
工程中有了比较多的应用,而这其中的应用又以PC桩/PHC桩为多。从
我们目前已完工的几个工程来看,PC桩/PHC桩用于基坑支护时有不少
优点但也存在不少缺点,下面一一说明。
优点:
1、规格统一、规范。PC桩/PHC桩多是按照相关通用图集生产,规格
比较统一、规范。
2、运输方便,运距比较长。PC桩/PHC桩运输方便,普通卡车即可运
输,不像混凝土需要专用的混凝土搅拌车运输,同时,与灌注桩施工
用的混凝土相比,PC桩/PHC桩运距比较长。
3、施工速度快。目前PC桩/PHC桩多采用液压静压压桩机压桩,施工
速度快。
4、经济。相对钻孔灌注桩而言,采用PC桩/PHC桩作支护桩更为经济。
5、无噪音、无污染。与钻孔灌注桩相比,液压静压压桩机无噪音、不
产生泥浆,对环境没有污染。
6、便于组织施工。目前,随着城市建设的加快,PC桩/PHC桩在建筑
物基础中的应用越来越多,当拟建建筑物基础采用PC桩/PHC桩时,在
基坑工程中再应用PC桩/PHC桩就可以与基桩统一购买、施工,统筹安
排能够更有效地组织施工、加快进度。
缺点:
1、抗弯能力差。PC桩/PHC桩抗弯能力较差,常见桩型的抗弯弯矩在
110KN.m左右,过小的抗弯弯矩限制了PC/PHC桩的使用范围,目前在
武汉地区PC桩/PHC桩通常使用在5m左右深的基坑当中。
2、需与锚杆、支撑等结构组合使用。由于PC桩/PHC桩抗弯能力较差,
用PC桩/PHC桩桩排悬臂挡土不安全不经济,因此使用较少,常见的做
法是PC桩/PHC桩桩排与与锚杆、支撑等结构组合使用,当与锚杆组合
使用时又可能出现超出规划用地范围线的问题。
3、施工要求较高。根据现有桩基础规范JGJ94-94,桩施工允许偏差为
d/2,这么大的偏位在支护桩上是不允许的,因为支护桩桩顶通常要加
设圈梁。
尽管PC桩/PHC桩用于基坑支护时存在不少缺点,但在现有的形势下,
依然可以肯定地预测:未来几年,PC桩/PHC桩在武汉地区的基坑工程
中的应用将会越来越多、越来越广。
