浙教版七年级下册 2.5 光的反射和折射作图专题一、光的反射和折射（共11题；共55分）1.请在图1中画出蜗牛所受重力的示意图；请在图2中大致画出折射光线；请在图3的方框中正确填入开关和灯泡的符号2.如图所示，S为发光点，试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线。
3.按要求完成下列各图。
（1）画出反射光线，标出反射角和入射角的大小（2）画出反射光线（3）画出平面镜的位置（4）画出物体在平面镜中所成的像4.如图所示，利用平面镜成像的特点，画出AB在平面镜中所成的像。
5. 请根据要求作图,图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置6.如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。
7. 如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．请画出光线AO通过凹透镜前的入射光线、在水面的反射光线以及进入水中的折射光线的大致方向．8.按要求作图：（1）根据平面镜成像特点，在图中画出物体AB所成的像。
（2）如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点。
请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线。
（3）如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线。
（4）潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A 的像A′。
9.（1）如图1，画出浮在水中的静止小球受力示意图（2）如图2，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射光线，画出反射光线、折射光线和法线．10.科学家研制出一种新材料（new material），以下简称“N材料”．当光线从空气中以60°入射角倾斜射入“N材料”时，发现折射光线竟然和入射光线位于法线的同侧！且此时折射角为45°，同时光路是可逆的．如图，将一块“N材料”板竖直放置，光线PQ以图示角度从空气射入该材料，AB，CD两表面平行．画出光线经“N材料”后，从CD面出射的光路（标明相关角度）．11.按要求完成下列光路图。

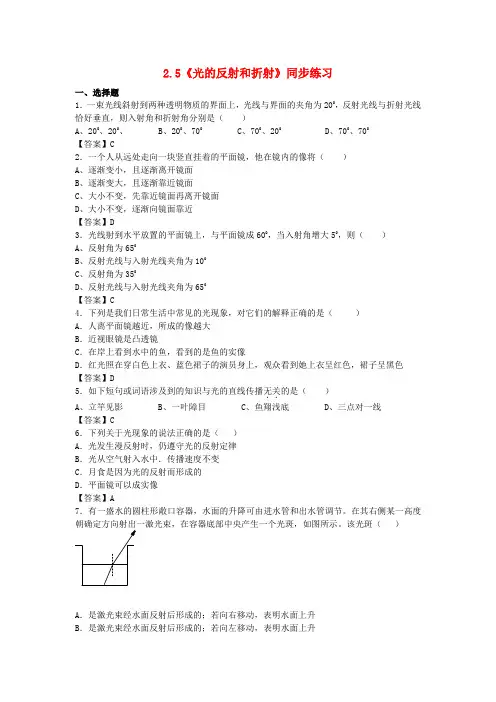

2.5《光的反射和折射》同步练习一、选择题1．一束光线斜射到两种透明物质的界面上，光线与界面的夹角为200，反射光线与折射光线恰好垂直，则入射角和折射角分别是（）A、200、200、B、200、700C、700、200D、700、700【答案】C2．一个人从远处走向一块竖直挂着的平面镜，他在镜内的像将（）A、逐渐变小，且逐渐离开镜面B、逐渐变大，且逐渐靠近镜面C、大小不变，先靠近镜面再离开镜面D、大小不变，逐渐向镜面靠近【答案】D3．光线射到水平放置的平面镜上，与平面镜成600，当入射角增大50，则（）A、反射角为650B、反射光线与入射光线夹角为100C、反射角为350D、反射光线与入射光线夹角为650【答案】C4．下列是我们日常生活中常见的光现象，对它们的解释正确的是（）A．人离平面镜越近，所成的像越大B．近视眼镜是凸透镜C．在岸上看到水中的鱼，看到的是鱼的实像D．红光照在穿白色上衣、蓝色裙子的演员身上，观众看到她上衣呈红色，裙子呈黑色【答案】D5．如下短句或词语涉及到的知识与光的直线传播无关．．的是（）A、立竿见影B、一叶障目C、鱼翔浅底D、三点对一线【答案】C6．下列关于光现象的说法正确的是（）A．光发生漫反射时，仍遵守光的反射定律B．光从空气射入水中．传播速度不变C．月食是因为光的反射而形成的D．平面镜可以成实像【答案】A7．有一盛水的圆柱形敞口容器，水面的升降可由进水管和出水管调节。
在其右侧某一高度朝确定方向射出一激光束，在容器底部中央产生一个光斑，如图所示。
该光斑（）ArrayA．是激光束经水面反射后形成的；若向右移动，表明水面上升B．是激光束经水面反射后形成的；若向左移动，表明水面上升C．是激光束经水面折射后形成的；若向左移动，表明水面下降D．是激光束经水面折射后形成的；若向右移动，表明水面下降【答案】C8．清晨的西湖边，朝阳初现，植物叶上露珠晶莹剔透，花香飘散，湖面上雾气缭绕，别有一番风味。
【一轮考点·跟踪练】物理（三）光的反射和折射一、选择题（每小题2分，共40分，每小题只有一个选项符合题意）1.由于光的传播我们看到了色彩斑斓的世界。
下列现象由光的直线传播形成的是（）A.海市蜃楼B.镜子里的像C.耀眼的铁栏杆D.树荫下圆形光斑2.如图所示，一个直角拐弯处安装了一面镜子，A物体水平向左运动，人在B点看到A物体的像A´的运动方向是（）A.1方向B.2方向C.3方向D.4方向3.如图是小科探究光的反射定律和相关实验的过程。
下列叙述正确的是（）A.图甲中应选用光滑的硬纸板B.图甲中∠EOM是入射角C.图乙中反射光不存在D.图丙、甲中现象说明光路是可逆的4.下图是游客在公园观赏金鱼的场景。
游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光。
金鱼反射出来的光进入人眼的路径是（）A. B. C. D.5．如图所示，点燃的蜡烛放在距小孔a处，它成的像在距小孔b处的半透明纸上，且a大于b。
则半透明纸上的像是( )A．倒立、放大的虚像B．正立、缩小的虚像C．倒立、缩小的实像D．正立、放大的实像6.清明节，平静的西湖水面上有数只鸟俯冲嬉戏。
下列关于鸟在水中倒影的说法正确的是( )A．与鸟是等大的实像B．是由于光的反射形成的C．鸟从空中俯冲向水面，水中倒影变大D．若湖水深3m，鸟与水中倒影距离为6m7.我国建成全球规模最大熔盐塔式光热电站，如图是利用大规模阵列抛物镜面收集太阳能的工作原理图。
下列关于太阳光传播的说法错误的是（）A.在定日镜面上发生反射B.在定日镜面上发生折射C.经过定日镜后沿直线传播D.经过定日镜后传播速度不变8.下列是观察对岸的树木在水中倒影的光路图，正确的是( )A B C D9.在风平浪静、清澈见底的水里,很容易观察到“水底的鱼儿在白云中穿梭”的景象,而起风后,在水面不同的位置都会看到水面上到处是波光粼粼。
对观察到的“鱼”、“白云和“波光粼粼,三种现象的下面几种解释,正确的是( )A.鱼和白云都是镜面反射形成的,波光粼(粼是漫反射形成的B.鱼是镜面反射形成的,白云和波光粼粼是漫反射形成的C.鱼是折射形成的,白云是镜面反射形成的,波光粼粼是镜面反射形成的D.鱼和白云都是折射形成的,波光粼粼是漫反射形成的10．如图所示，是探究“光的反射规律”实验的装置。
浙教版中考科学一轮复习--光的折射光的折射、折射定律、折射的应用【同步练习-解析】一.选择题1．如图所示，一辆玩具车放入水中，从侧面看车轮浸入水中的部分变“扁”了，其原因是发生了（）A．光的直线传播B．光的反射C．光的折射D．光的色散【答案】C【解析】车轮浸入水中的部分反射的光，从水中斜入空气中时发生了折射的，所以从空气中看水中轮子“扁”了，故ABD不符合题意，C符合题意。
2．起初茶碗看起来是空的，如图甲。
但当你慢慢往茶碗中倒水时，就会发现碗中原来还藏着一枚硬币，如图乙。
观察者眼睛所在的位置一定在图丙中的（）A．范围①或范围①B．范围①或范围①C．范围①或范围①D．范围①【答案】B【解析】物体发出的光或反射与折射的光能进入人眼时，人就能看到物体。
起初硬币位于茶碗底部，由于光在同种均匀介质中沿直线传播，硬币反射的光被碗的上边缘挡住，不能传播到人眼，观察者没有看见这枚硬币，觉得茶碗是空的；加水后，水面升高到一定程度时，硬币反射的光在水面处发生折射，由于光从水中斜射入空气中时折射角大于入射角，折射光线偏离法线从而进入人眼，这时观察者就看见碗中的硬币了。
综上可知，起初光线没有进入人眼，经水面折射后能进入人眼，说明观察者眼睛所在的位置一定在图丙中的范围①或范围①，故B符合题意，ACD不符合题意。
3．潜在水中的潜水员能看到岸上的路灯，下列说法中错误的是（）A．潜水员看到灯的位置比实际位置要高些B．潜水员看到路灯是光从水中传播到空气中的C．潜水员潜在水中看到灯的亮度比在空气中看到的亮度要暗些D．潜水员潜在水中用激光手电筒对准看到的路灯照射，则激光手电筒的光能照到路灯【答案】B【解析】AB．水中潜水员看见岸上的路灯，是路灯的光斜射到水面时，发生折射进入水中后靠近法线，进入潜水员眼睛，而潜水员逆着光的方向看上去形成的虚像，所以比实际位置高，故A正确，不符合题意；B错误，符合题意；C．光照射到水面上时会发生反射和折射现象，使得折射的光线的亮度变弱，所以潜水员潜在水中看到灯的亮度比在空气中看到的亮度要暗些，故C正确，不符合题意；D．潜水员潜在水中用激光手电筒对准看到的路灯照射，根据光路可逆可知，激光手电筒的光能照到路灯，故D正确，不符合题意。
