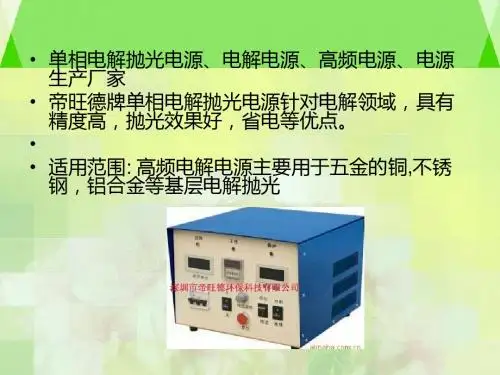

单相电解抛光电源的适用范围

第1篇一、引言电解抛光工艺是一种利用电解原理，通过电解液中的电化学反应，使工件表面形成一层均匀、光滑、清洁的氧化膜，从而提高工件表面质量的一种表面处理技术。

电解抛光工艺广泛应用于金属、非金属及复合材料表面处理领域，具有高效、环保、经济等优点。

本文将对电解抛光工艺的原理、工艺参数、应用及发展趋势进行探讨。

二、电解抛光工艺原理电解抛光工艺的原理是利用电解液中的电化学反应，在工件表面形成一层均匀、光滑、清洁的氧化膜。

具体过程如下：1. 电解液组成：电解液主要由电解质、溶剂、添加剂等组成。

电解质是电解抛光过程中的主要反应物，通常为氧化剂，如硝酸、硫酸等。

溶剂用于溶解电解质，提高电解液的导电性。

添加剂用于改善电解液的性能，如提高抛光速率、降低能耗等。

2. 电解抛光过程：将工件作为阳极，阴极通常为不锈钢板或钛板。

将工件放入电解液中，通电后，工件表面发生氧化还原反应，形成一层氧化膜。

氧化膜的生长速度与电解液成分、电流密度、温度等因素有关。

3. 抛光过程：电解抛光过程中，氧化膜的生长速度大于其溶解速度，从而使工件表面形成一层均匀、光滑的氧化膜。

随着电解过程的进行，氧化膜逐渐增厚，直至达到所需的抛光程度。

三、电解抛光工艺参数1. 电解液成分：电解液成分对电解抛光效果有重要影响。

合理选择电解液成分，可以提高抛光速率、降低能耗、延长设备使用寿命。

常见电解液成分如下：（1）硝酸型电解液：适用于不锈钢、铝、铜等金属的抛光。

（2）硫酸型电解液：适用于碳钢、铸铁等金属的抛光。

（3）磷酸型电解液：适用于铜、铝等金属的抛光。

2. 电流密度：电流密度是影响电解抛光效果的关键因素。

电流密度过高，易产生局部过热，导致氧化膜不均匀；电流密度过低，抛光速率慢。

一般电流密度范围为0.5～2A/dm²。

3. 温度：电解液温度对抛光效果有较大影响。

温度过高，易产生气泡，影响抛光质量；温度过低，抛光速率慢。

一般电解液温度范围为20～40℃。

（1）电源：电源三相380V。

（2）不锈钢电解抛光机不锈钢电解抛光对电源波形要求不是太严格，可选用可控硅或高频。

电解生产线图片空载电压：0—20v负载电压（工作电压）：8—10v工作电压低于6v，抛光速度慢，光亮度不足。

整流器电流：根据客户工件大小而定。

（3）电解槽及配套设施（阳极棒）可选用聚氯乙烯硬板材焊接而成。

在槽上装三根电极棒，中间为可移动的阳极棒，接电源阳极（或正极），两侧为阴极棒，连接电源阴极（负极）。

（4）加热设施及冷却设备①加热可选用石英加热管，钛加热管。

②冷却可选用盘管，盘管可加热可冷却。

（5）夹具最好选用钛做挂具，因为钛较耐腐蚀，寿命长，钛离子对槽液无影响。

建议最好不要用铜挂具，因为铜离子进入会在不锈钢表面沉积一层结合力不好的铜层，影响抛光质量。

铜裸露部位可用聚氯乙烯胶烘烤成膜，在接触点刮去绝缘膜。

（6）阴阳极材料阴阳极棒应用铜棒或铜管，铜管长是电解槽长加20厘米，阴极板应用铅板，铅板固定在阴极棒上，铅板长为槽高加10厘米，铅板宽根据槽长而定，一般为10厘米，20厘米规格。

不锈钢电解抛光主要针对不锈钢工件的表面光亮处理。

不锈钢工件又分为200系列，300系列，400系列材质，各系列材质有必须用针对性电解抛光液。

比如不锈钢200系列材质的不锈钢，必须用200系列的配方，此种配方无法适应300系列或400系列的不锈钢材质。

这一直是国内一大难题，经过威海高级工程师潘工的长期技术攻关，研发配制出通用的不锈钢电解抛光液，环保，安全，高效，成本低廉，已成功应用于水处理设备、配件，餐具，摩托车配件，不锈钢门花等行业！电解抛光工艺：除油--水洗--除锈--水洗--电解抛光--水洗--中和--水洗--钝化--包装注意事项:· 本抛光液在其初使用时会产生泡沫,这属正常现象.因此抛光液与槽面应预留不小于15cm的液面距离,防止泡沫溢出；· 在电解抛光过程中,作为阳极的不锈钢工件上的铁铬和镍等金属离子会不断溶入抛光溶液内或吸附在阴极板表面,因此应定期对沉积在底部的淤泥和阴极板上的杂质，否则会影响导电性；· 进出槽要切断电源，禁止带电作业，防止因挂具打火而引起槽面上的泡沫迅速破裂而产生爆破声；· 随着抛光的进行，抛光液不断消耗外水份因蒸发和电解而损失。

电解抛光机使用说明书一，电解抛光原理：利用金属表面微观凸点在特定电解液中和适当电流密度下，首先发生阳极溶解的原理进行抛光的一种电解加工，又称电抛光，英文简称ECP。

这种加工方法是,法国的P.A.雅克于1931年发明的，不久之后在工业中得到应用。

图[电解抛光原理图]为电解抛光的原理。

工件作为阳极接直流电源的正极。

用铅、不锈钢等耐电解液腐蚀的导电材料作为阴极，接直流电源的负极。

两者相距一定距离浸入电解液中，在一定温度、电压和电流密度(一般低于1安／厘米()下，通电一定时间（一般为几十秒到几分），工件表面上的微小凸起部分便首先溶解，而逐渐变成平滑光亮的表面。

电解抛光的特点是：①抛光的表面不会产生变质层，无附加应力，并可去除或减小原有的应力层；②对难于用机械抛光的硬质材料、软质材料以及薄壁、形状复杂、细小的零件和制品都能加工；③抛光时间短，而且可以多件同时抛光,生产效率高;④电解抛光所能达到的表面粗糙度与原始表面粗糙度有关，一般可提高两级。

电解抛光主要用于表面粗糙度小的金属制品和零件，如反射镜、不锈钢饰品、不锈钢餐具、装饰品、注射针、弹簧、叶片和不锈钢管等，还可用于某些模具（如胶木模和玻璃模等）和金相磨片的抛光。

二，科嘉达牌电解抛光机与电解抛光液特点：1.主机采用科嘉达自主设计生产的第三代高频电解机，数显式电压电流表，自动温控装置，自动时间定时报警，主要电子元件采用日本进口，电源效率为89%，比普通可控硅电解机省电20%-30%2.电解后产品内外色泽一致，光泽持久，机械抛光无法抛到的凹处也可整平，电解出来的工件可达到镜面效果。

3.生产效率高，成本低廉。

电解时间2-3分钟，而普通电解机时间需要10-20分钟。

4.电解槽采用台湾进口PP板制作，耐高温、耐腐蚀。

5.科嘉达牌不锈钢电解抛光液采用最新型环保配方，有SGS环保认证、电解出来的产品色泽鲜亮持久，电解液无恶臭气体排出、废水可以直接排放，不污染环境。

三．指标参数：输入电压范围：三相：380VAC±50VAC（电源线8-16平方）两相：220VAC±50VAC 输出电流稳定度：≤2%输出电压稳定度：≤1%输出波形：平滑直流矩形或正弦波形。

抛光技术之电化学机械模具是工业生产中的重要工艺装备，是工业产品批量生产的有效工具。

目前模具的成型工艺，采用铣削、电火花、线切割、电铸等方法已经普及。

但是加工出来的模具表面光洁度只有▽5至▽6，采用高水平的电加工机床也只能达到▽9至▽10级，有更先进的设备加工能基本达▽12以上，但它的机床设备昂贵并加工时间要数几倍。

所以，抛光是制造型腔模具的一道重要工序。

它的成本占模具成本的5%~30%，急需使用的模具往往在抛光时间跟不上要求。

电化学机械抛光，同时结合SD1型独有的液体抛光技术，应用于各种复杂形状的金属模具的零件，收到了极佳效果。

这项抛光技术得到北京市模具行业专家的一致好评。

专家们认为这项抛光技术填补了国内空白，抛光效率高，效果好，型腔达到镜面要求，缩短模具制造周期，比手工抛光效率高十倍以上，解决了异型面、勾糟的抛光难关，为模具制造者带来了福音。

1、电化学机械抛光的原理化学抛光是利用金属电化学阳极溶解原理进行修磨抛光。

将电化学预抛光和机械精抛光有机的结合在一起，发挥了电化学和机构两类抛光特长。

它不受材料硬度和韧性的限制，可抛光各种复杂形状的工件。

其方法与电解磨削类似。

导电抛光工具使用金钢石导电锉或石墨油石，接到电源的阴极，被抛光的工件（如模具）接到电源的阳极。

2、用途电修磨抛光机可用来修磨抛光各种复杂开头的零件和模具，不受材料的硬度所限制。

（1）经电火花加工后的型腔模具，基表层产生由溶化层和热影响层组成的硬化层硬度高达60~70HRC。

钳工手工打磨非常困难。

电修磨抛光能有效地去除这层“硬化层”，并将原表现为Ra4~7um的粗糙度改善为Ra0.35~0.6um，生产率为每平方厘米3分钟左右。

（2）用它来修磨抛光复杂形状，特别是模具的窄缝、沟糟、角部、根部以及内孔等能明显地提高劳动生产率。

（3）用机械方法加工的各种注塑模具，其型面经锉刀、砂纸等打磨后残剩的很多划痕，用电修磨方法可迅速抛光划痕，获得无任何条纹的光滑表面，可提高注塑制品的外观质量。
