共点力平衡条件的应用

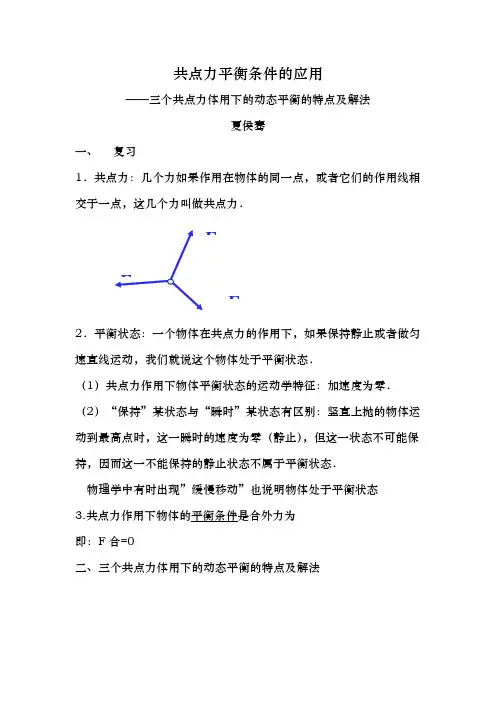

共点力平衡条件的应用——三个共点力体用下的动态平衡的特点及解法夏侯骞一、 复习1．共点力：几个力如果作用在物体的同一点，或者它们的作用线相交于一点，这几个力叫做共点力．2．平衡状态：一个物体在共点力的作用下，如果保持静止或者做匀速直线运动，我们就说这个物体处于平衡状态．（1）共点力作用下物体平衡状态的运动学特征：加速度为零．（2）“保持”某状态与“瞬时”某状态有区别：竖直上抛的物体运动到最高点时，这一瞬时的速度为零（静止），但这一状态不可能保持，因而这一不能保持的静止状态不属于平衡状态．物理学中有时出现”缓慢移动”也说明物体处于平衡状态3.共点力作用下物体的平衡条件是合外力为即：F 合=0二、三个共点力体用下的动态平衡的特点及解法F例题1：如右图所示，重力为G的电灯通过两根细绳OB与OA悬挂于两墙之间，细绳OB的一端固定于左墙B点，且OB沿水平方向，细绳OA挂于右墙的A点。

1．当细绳OA与竖直方向成θ角时，两细绳OA、OB的拉力F A、F B分别是多大?分析与解:根据题意,选择电灯受力分析,它分别受到重力G，两细绳OA、OB的拉力F A、F B ，可画出其受力图，由于电灯处于平衡状态,则两细绳OA、OB的拉力F A、F B 的合力F与重力大小相等，方向相反，构成一对平衡力。

可得：F A =G/cosθ，F B =Gtanθ2．保持O点和细绳OB的位置，在A点下移的过程中，细绳OA及细绳OB的拉力如何变化?在A点下移的过程中，细绳OA与竖直方向成θ角不断增大。

3．保持O点和绳OA的位置，在B点上移的过程中，细绳OA及细绳OB的拉力如何变化?F A不断减小，F B 先减小后增大在B点上移的过程中,应用力的图解法,可发现两细绳OA、OB 的拉力变化规律。

小结：解这种题型首先对动态平衡的物体受力分析，确定三个力的特点；找出不变力，则另两个变力的合力就与该不变力构成一对平衡力，用力的合成分解法、图解法或力的矢量三角形与结构三角形相似法解决。

共点力平衡的条件及其应用刘老板【知识点的认识】1．共点力物体同时受几个力的作用，如果这几个力都作用于物体的同一点或者它们的作用线交于同一点，这几个力叫共点力．能简化成质点的物体受到的力可视为共点力．2．平衡状态物体保持静止或匀速运动状态（或有固定转轴的物体匀速转动）．注意：这里的静止需要二个条件，一是物体受到的合外力为零，二是物体的速度为零，仅速度为零时物体不一定处于静止状态，如物体做竖直上抛运动达到最高点时刻，物体速度为零，但物体不是处于静止状态，因为物体受到的合外力不为零．共点力的平衡：如果物体受到共点力的作用，且处于平衡状态，就叫做共点力的平衡．共点力的平衡条件：为使物体保持平衡状态，作用在物体上的力必须满足的条件，叫做两种平衡状态：静态平衡v=0；a=0；动态平衡v≠0；a=0；①瞬时速度为0时，不一定处于平衡状态．如：竖直上抛最高点．只有能保持静止状态而加速度也为零才能认为平衡状态．②物理学中的“缓慢移动”一般可理解为动态平衡．3．共点力作用下物体的平衡条件（1）物体受到的合外力为零．即F合=0；其正交分解式为F合x=0；F合y=0；（2）某力与余下其它力的合力平衡（即等值、反向）．二力平衡：这两个力大小相等，方向相反，作用在同一直线上，并作用于同一物体．（要注意与一对作用力与反作用力的区别）．三力平衡：三个力的作用线（或者反向延长线）必交于一个点，且三个力共面．称为汇交共面性．其力大小符合组成三角形规律．三个力平移后构成一个首尾相接、封闭的矢量形；任意两个力的合力与第三个力等大、反向（即是相互平衡）．推论：①非平行的三个力作用于物体而平衡，则这三个力一定共点．②几个共点力作用于物体而平衡，其中任意几个力的合力与剩余几个力（一个力）的合力一定等值反向．三力汇交原理：当物体受到三个非平行的共点力作用而平衡时，这三个力必交于一点；说明：①物体受到N个共点力作用而处于平衡状态时，取出其中的一个力，则这个力必与剩下的（N﹣1）个力的合力等大反向．②若采用正交分解法求平衡问题，则其平衡条件为：F X合=0，F Y合=0；求解平衡问题的一般步骤：选对象，画受力图，建坐标，列方程．4．平衡的临界问题由某种物理现象变化为另一种物理现象或由某种物理状态变化为另一种物理状态时，发生转折的状态叫临界状态，临界状态可以理解为“恰好出现”或“恰好不出现”某种现象的状态．平衡物体的临界状态是指物体所处的平衡状态将要发生变化的状态．往往利用“恰好出现”或“恰好不出现”的条件．5．平衡的极值问题极值是指研究平衡问题中某物理量变化情况时出遭到的最大值或最小值．可分为简单极值问题和条件极值问题．【重要考点归纳】1．物体的受力分析（1）受力分析步骤物体的受力分析是解决力学问题的基础，同时也是关键所在，一般对物体进行受力分析的步骤如下：①明确研究对象．在进行受力分析时，研究对象可以是某一个物体，也可以是保持相对静止的若干个物体．在解决比较复杂的问题时，灵活地选取研究对象可以使问题简化．研究对象确定以后，只分析研究对象以外的物体施予研究对象的力（既研究对象所受的外力），而不分析研究对象施予外界的力．②按顺序找力．必须是先场力（重力、电场力、磁场力），后接触力；接触力中必须先弹力，后摩擦力（只有在有弹力的接触面之间才可能有摩擦力）．③画出受力示意图，标明各力的符号．④需要合成或分解时，必须画出相应的平行四边形．（2）隔离法与整体法①整体法：以几个物体构成的整个系统为研究对象进行求解．在许多问题中用整体法比较方便，但整体法不能求解系统的内力．②隔离法：从系统中选取一部分（其中的一个物体或两个物体组成的整体，少于系统内物体的总个数）进行分析．隔离法的原则是选取受力个数最少部分的来分析．③通常在分析外力对系统作用时，用整体法；在分析系统内各物体之间的相互作用时，用隔离法．有时在解答一个问题时要多次选取研究对象，需要整体法与隔离法交叉使用．注意：本考点考查考生的基本功：受力分析，受力分析是处理力学问题的关键和基础，所以要熟练掌握物体受力分析的一般步骤和方法．2．共点力平衡的处理方法（1）三力平衡的基本解题方法①力的合成、分解法：即分析物体的受力，把某两个力进行合成，将三力转化为二力，构成一对平衡力，二是把重力按实际效果进行分解，将三力转化为四力，构成两对平衡力．②相似三角形法：利用矢量三角形与几何三角形相似的关系，建立方程求解力的方法．应用这种方法，往往能收到简捷的效果．（2）多力平衡的基本解题方法：正交分解法利用正交分解方法解体的一般步骤：①明确研究对象；②进行受力分析；③建立直角坐标系，建立坐标系的原则是让尽可能多的力落在坐标轴上，将不在坐标轴上的力正交分解；④x方向，y方向分别列平衡方程求解．注意：求解平衡问题关键在于对物体正确的受力分析，不能多力，也不能少力，对于三力平衡，如果是特殊角度，一般采用力的合成、分解法，对于非特殊角，可采用相似三角形法求解，对于多力平衡，一般采用正交分解法．3．动态平衡求解三个力的动态平衡问题，一般是采用图解法，即先做出两个变力的合力（应该与不变的那个力等大反向）然后过合力的末端画方向不变的那个力的平行线，另外一个变力的末端必落在该平行线上，这样就能很直观的判断两个变力是如何变化的了，如果涉及到最小直的问题，还可以采用解析法，即采用数学求极值的方法求解．4．连接体的平衡问题当一个系统（两个及两个以上的物体）处于平衡状态时，系统内的每一个物体都处于平衡状态，当求系统内各部分相互作用时用隔离法（否则不能暴露物体间的相互作用），求系统受到的外力时，用整体法，即将整个系统作为一个研究对象，具体应用中，一般两种方法交替使用．【命题方向】（1）第一类常考题型是对基本知识点的考查：如图所示，一光滑斜面固定在地面上，重力为G的物体在一水平推力F的作用下处于静止状态．若斜面的倾角为θ，则（）A．F=GcosθB．F=GsinθC．物体对斜面的压力F N=GcosθD．物体对斜面的压力F N=分析：对物体进行受力分析：重力、推力F和斜面的支持力，作出力图，根据平衡条件求出F和斜面的支持力，再得到物体对斜面的压力．解：以物体为研究对象，对物体进行受力分析：重力、推力F和斜面的支持力，作出力图如图，根据平衡条件得F=F N sinθF N cosθ=G解得F=Gtanθ，F N=由牛顿第三定律得：F N′=F N=故选D．点评：本题分析受力情况，作出力图是解题的关键．此题运用力合成法进行处理，也可以运用正交分解法求解．（2）第二类常考题型是对多力平衡综合的考查：如图所示，半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖向挡板MN，在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态，若用外力使MN保持竖直且缓慢向右移动，在Q落到地面以前，发现P始终保持静止，在此过程中（）A．MN对Q的弹力逐渐减小B．Q所受的合力逐渐增大C．地面对P的摩擦力逐渐增大D．P、Q间的弹力先减小后增大分析：先对Q受力分析，受重力、P对Q的支持力和MN对Q的支持力，根据平衡条件求解出两个支持力；再对P、Q整体受力分析，受重力、地面支持力、MN挡板对其向左的支持力和地面对其向右的支持力，再次根据共点力平衡条件列式求解．解答：先对Q受力分析，受重力、P对Q的支持力和MN对Q的支持力，如图根据共点力平衡条件，有：N1=N2=mgtanθ再对P、Q整体受力分析，受重力、地面支持力、MN挡板对其向左的支持力和地面对其向右的摩擦力，如图根据共点力平衡条件，有：f=N2N=（M+m）g故：f=mgtanθMN保持竖直且缓慢地向右移动过程中，角θ不断变大，故f变大，N不变，N1变大，N2变大，P、Q受到的合力一直为零；故选：C．点评：本题关键是先对物体Q受力分析，再对P、Q整体受力分析，然后根据共点力平衡条件求出各个力的表达式，最后再进行讨论．（3）第二类常考题型是对连接体的平衡问题的考查：有一个直角支架AOB，AO水平放置，表面粗糙，OB竖直向下，表面光滑．AO 上套有小环P，OB上套有小环Q，两环质量均为m，两环间由一根质量可忽略、不可伸长的细绳相连，并在某一位置平衡（如图所示）．现将P环向左移一小段距离，两环再次达到平衡，那么将移动后的平衡状态和原来的平衡状态比较，AO杆对P环的支持力N和细绳上的拉力T的变化情况是（）A．N不变，T变大B．N不变，T变小C．N变大，T变大D．N变大，T变小分析：分别以两环组成的整体和Q环为研究对象，分析受力情况，根据平衡条件研究AO杆对P环的支持力N和细绳上的拉力T的变化情况．解：以两环组成的整体，分析受力情况如图1所示．根据平衡条件得，N=2mg 保持不变．再以Q环为研究对象，分析受力情况如图2所示．设细绳与OB杆间夹角为α，由平衡条件得，细绳的拉力T=，P环向左移一小段距离时，α减小，cosα变大，T变小．故选：B．点评：本题涉及两个物体的平衡问题，灵活选择研究对象是关键．当几个物体都处于静止状态时，可以把它们看成整体进行研究．【解题方法点拨】力学知识是物理学的基础，受力分析又是力学的基础，从近几年高考出题的形式上来看，力的合成与分解问题常与日常生活实际紧密结合，突出了对于实际物理问题的模型抽象能力，在高考的出题方向上也体现了考查学生运用数学知识分析物理问题的能力，主要是考查共点力作用下的物体平衡，尤其是三个共点力的平衡问题，同时更多的题目则体现了与物体的平衡问题、牛顿第二定律的应用问题、动量能量、场类问题的综合考查，试题形式主要以选择题、解答题形式出现．。

2024年高考物理一轮大单元综合复习导学练专题11共点力的平衡问题导练目标导练内容目标1整体法和隔离法在平衡问题中的应用目标2平衡中的临界和极值问题目标3解析法在动态平衡问题中的应用目标4图解法在动态平衡问题中的应用目标5相似三角形法在动态平衡问题中的应用目标6拉密定理在动态平衡问题中的应用【知识导学与典例导练】一、整体法和隔离法在平衡问题中的应用整体法和隔离法应用十六字原则：外整内分，力少优先，交替使用，相互辅助。

【例1】为庆祝全国两会胜利召开，某景区挂出34个灯笼（相邻两个灯笼之间用轻绳等距连接），灯笼上依次贴着“高举中国特色社会主义伟大旗帜，为全面建设社会主义现代化国家而团结奋斗”的金色大字，从左向右依次标为1、2、3、……、34。

无风时，灯笼均自然静止，与“全”字灯笼右侧相连的轻绳恰好水平，如图所示。

已知每个灯笼的质量均为1kg m =，取重力加速度210m/s =g ，悬挂灯笼的轻绳最大承受力m 340N T =，最左端悬挂的轻绳与竖直方向的夹角为θ。

sin 370.6︒=，cos370.8︒=。

下列说法正确的是（）A ．夹角θ的最大值为45°B ．当夹角θ最大时，最底端水平轻绳的拉力大小为C ．当37θ=︒时，最底端水平轻绳的拉力大小为204ND ．当37θ=︒时，第4个灯笼与第5个灯笼之间的轻绳与竖直方向的夹角为45°【答案】B【详解】A ．分析可知，当绳子拉力达到最大时，夹角θ的值最大，以整体为研究对象，根据平衡条件竖直方向有m m 2cos 34T mg θ=解得m 1cos 2θ=可得m 60θ=︒，A 错误；B ．当夹角θ最大时，以左边17个灯笼为研究对象，水平方向m m sin T T θ=解得T =，B 正确；C ．当37θ=︒时，以左边17个灯笼为研究对象，根据几何关系可得tan 3717T mg︒='解得127.5N T ='，C 错误；D ．当37θ=︒时，以左边第5个灯笼到17个灯笼为研究对象，根据几何关系可得tan 13T mgα'=解得tan 0.981α=≠可知第4个灯笼与第5个灯笼之间的轻绳与竖直方向的夹角不为45°，D 错误。

共点力平衡条件的应用教案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN学案5习题课：共点力平衡条件的应用[学习目标定位] 1.进一步理解共点力作用下物体的平衡条件.2.掌握矢量三角形法解共点力作用下的平衡问题.3.掌握动态平衡问题的分析方法.4.掌握整体法和隔离法分析连接体平衡问题．1．共点力作用的平衡状态：物体在共点力作用下，保持静止或匀速直线运动状态．2．共点力作用下的平衡条件是合力为零，即F合＝0，用正交分解法表示的平衡条件：F x合＝0，F y合＝0.3．平衡条件的四个常用推论：(1)二力平衡时，二力等大、反向．(2)三力平衡时，任意两力的合力与第三个力等大、反向．(3)多力平衡时，任一个力与其他所有力的合力等大、反向．(4)物体处于平衡状态时，沿任意方向上分力之和均为零.一、矢量三角形法(合成法)求解共点力平衡问题物体受多力作用处于平衡状态时，可用正交分解法求解，但当物体受三个力作用而平衡时，可用矢量三角形法，即其中任意两个力的合力与第三个力大小相等、方向相反，且这三个力首尾相接构成封闭三角形，通过解三角形求解相应力的大小和方向，当这个三个力组成含有特殊角(60°、53°、45°)的直角三角形时尤为简单．例1在科学研究中，可以用风力仪直接测量风力的大小，其原理如图1所示．仪器中一根轻质金属丝，悬挂着一个金属球．无风时，金属丝竖直下垂；当受到沿水平方向吹来的风时，金属丝偏离竖直方向一个角度．风力越大，偏角越大，通过传感器，就可以根据偏角的大小指示出风力的大小，那么风力大小F跟金属球的质量m、偏角θ之间有什么样的关系呢(试用矢量三角形法和正交分解法两种方法求解)图1答案F＝mg tan θ解析甲取金属球为研究对象，有风时，它受到三个力的作用：重力mg、水平方向的风力F和金属丝的拉力T，如图甲所示．这三个力是共点力，在这三个共点力的作用下金属球处于平衡状态，则这三个力的合力为零，可以根据任意两力的合力与第三个力等大、反向求解，也可以用正交分解法求解．解法一矢量三角形法如图乙所示，风力F和拉力T的合力与重力等大反向，由矢量三角形可得：F＝mg tan θ.解法二正交分解法以金属球为坐标原点，取水平方向为x轴，竖直方向为y轴，建立直角坐标系，如图丙所示．由水平方向的合力F x合和竖直方向的合力F y合分别等于零，即F x合＝T sin θ－F＝0，F y合＝T cos θ－mg＝0，解得F＝mg tan θ.由所得结果可见，当金属球的质量m一定时，风力F只跟偏角θ有关．因此，根据偏角θ的大小就可以指示出风力的大小．针对训练如图2所示，一质量为1 kg、横截面为直角三角形的物块ABC，∠ABC＝30°，物块BC边紧靠光滑竖直墙面，用一推力垂直作用在AB边上使物块处于静止状态，则推力F及物块受墙的弹力为多少(g＝10 m/s2)图2答案20 N10 3 N解析物块受重力G，推力F和墙的弹力N作用，如图所示，由平衡条件知，F和N的合力与重力等大反向．故有F＝Gsin 30°＝1×10 N12＝20 NN＝G tan 60°＝1×10× 3 N＝10 3 N二、动态平衡问题所谓动态平衡问题是指通过控制某些物理量，使物体的状态发生缓慢变化，而在这个过程中物体又始终处于一系列的平衡状态，这类问题的解决方法一般用图解法和相似三角形法．1．图解法(1)特征：物体受三个力作用，这三个力中，一个是恒力，大小、方向均不变化，另两个是变力，其中一个是方向不变的力，另一个是大小、方向均变化的力．(2)处理方法：把这三个力平移到一个矢量三角形中，利用图解法判断两个变力大小、方向的变化．2．相似三角形法(1)特征：物体一般也受三个力作用，这三个力中，一个是恒力，另两个是大小、方向都变化的力．(2)处理方法：把这三个力平移到一个矢量三角形中，找到题目情景中的结构三角形，这时往往三个力组成的力三角形与此结构三角形相似．利用三角形的相似比判断出这两个变力大小的变化情况．例2如图3所示，小球放在光滑的墙与装有铰链的光滑薄板之间，当墙与薄板之间的夹角θ缓慢地增大到90°的过程中( )图3A．小球对薄板的压力增大B．小球对墙的压力减小C．小球对墙的压力先减小后增大D．小球对薄板的压力不可能小于球的重力解析根据小球重力的作用效果，可以将重力G分解为使球压板的力F1和使球压墙的力F2，作出平行四边形如图所示，当θ增大时，F1、F2均变小，而且在θ＝90°时，F1有最小值，等于G，所以B、D项均正确．答案BD例3如图4所示，固定在水平面上的光滑半球，球心O的正上方固定一个光滑小定滑轮，细绳一端拴一小球，小球置于半球面上的A点，另一端绕过定滑轮．今缓慢拉绳使小球从A点沿半球面滑到半球顶点，则此过程中，半球对小球的支持力大小N及细绳的拉力F大小的变化情况是( )图4A．N变大，F变大B．N变小，F变大C．N不变，F变小D．N变大，F变小解析小球受力如图甲所示，F、N、G构成一封闭三角形由图乙可知F/AB＝N/OA＝G/OBF＝G·AB/OB N＝G·OA/OBAB变短，OB不变，OA不变，故F变小，N不变．答案C三、整体法与隔离法分析连接体平衡问题1．隔离法：为了弄清系统(连接体)内某个物体的受力和运动情况．一般要把这个物体隔离出来进行受力分析，然后利用平衡条件求解．2．整体法：当只涉及系统而不涉及系统内部某些物体的受力和运动时，一般可把整个系统看成一个物体，画出系统整体的受力图，然后利用平衡条件求解．注意隔离法和整体法常常需要交叉运用，从而优化解题思路和方法，使解题简捷明快．例4如图5所示，A、B两个物体的质量都是1 kg，现在它们在拉力F的作用下相对静止一起向右做匀速直线运动．已知A、B之间的动摩擦因数μAB＝，B与地面间的动摩擦因数μB地＝10 m则两个物体在匀速运动的过程中，图5(1)对A、B分别画出完整的受力分析．(2)A、B之间的摩擦力大小为多少．(3)拉力F的大小为多少．解析(1)以A为研究对象，A受到重力、支持力作用；以B为研究对象，B受到重力、支持力、压力、拉力、地面对B的滑动摩擦力作用，如图所示．(2)对A：由二力平衡可知A、B之间的摩擦力为0.(3)以A 、B 整体为研究对象，由于两物体一起做匀速直线运动， 所以受力如图．水平方向上由二力平衡得拉力等于滑动摩擦力， 即F ＝f ＝μB 地N B ， 而N B ＝G B ＋G A ，所以F ＝×(1×10＋1×10) N ＝4 N 答案 (1)见解析图 (2)0 (3)4 N1.矢量三角形法合成法.2.动态平衡问题：1图解法；2相似三角形法.3.整体法与隔离法分析连接体平衡问题.1．(矢量三角形法)用三根轻绳将质量为m 的物块悬挂在空中，如图6所示．已知ac 和bc 与竖直方向的夹角分别为30°和60°，则ac 绳和bc 绳中的拉力分别为( )图6mg ，12mg mg ，32mg mg ，12mgmg ，34mg答案 A 解析分析结点c 的受力情况如图，设ac 绳受到的拉力为F 1、bc 绳受到的拉力为F 2，根据平衡条件知F 1、F 2的合力F 与重力mg 等大、反向，由几何知识得F 1＝F cos 30°＝32mgF 2＝F sin 30°＝12mg选项A 正确．2．(动态平衡问题)用细绳OA 、OB 悬挂一重物，OB 水平，O 为半圆形支架的圆心，悬点A 和B 在支架上．悬点A 固定不动，将悬点B 从图7所示位置逐渐移到C 点的过程中，试分析OA 绳和OB 绳中的拉力变化情况为( )图7A ．OA 绳中的拉力逐渐减小B ．OA 绳中的拉力逐渐增大C ．OB 绳中的拉力逐渐减小D ．OB 绳中的拉力先减小后增大 答案 AD解析 如图所示，在支架上选取三个点B 1、B 2、B 3，当悬点B 分别移动到B 1、B 2、B 3各点时，OA 、OB 中的拉力分别为T A 1、T A 2、T A 3和T B 1、T B2、T B3，从图中可以直观地看出，T A逐渐变小，且方向不变；而T B 先变小后变大，且方向不断改变；当T B与T A垂直时，T B最小，然后T B又逐渐增大．故A、D正确．3.(整体法与隔离法)如图8所示，吊车m和磅秤N共重500 N，物体G重300 N，当装置平衡时，磅秤的示数是( )图8A．500 N B．400 NC．300 N D．100 N答案D解析先用整体法分析，所有物体总重为800 N，则与定滑轮相连的绳子的拉力都是400 N，所以下面两股绳子的拉力都是200 N，最后以G为研究对象可知磅秤对G的支持力为100 N，D正确．4．(矢量三角形法)如图9所示，电灯的重力为20 N，绳AO与天花板间的夹角为45°，绳BO水平，求绳AO、BO上的拉力的大小．(请分别用两种方法求解)图9答案20 2 N 20 N解析解法一矢量三角形法(力的合成法)O点受三个力作用处于平衡状态，如图所示，可得出F A与F B的合力F合方向竖直向上，大小等于F C.由三角函数关系可得F合＝F A sin 45°＝F C＝G灯F B＝F A cos 45°解得F A＝20 2 N，F B＝20 N故绳AO、BO上的拉力分别为20 2 N、20 N.解法二正交分解法如图所示，将F A进行正交分解，根据物体的平衡条件知F A sin 45°＝F CF A cos 45°＝F B后面的分析同解法一题组一动态平衡问题1.用轻绳把一个小球悬挂在O点，用力F拉小球使绳编离竖直方向30°，小球处于静止状态，力F与竖直方向成角θ，如图1所示，若要使拉力F取最小值，则角θ应为( )图1A．30°B．60°C．90°D．45°答案B解析选取小球为研究对象，小球受三个共点力作用：重力G、拉力F和轻绳拉力T，由于小球处于平衡状态，所以小球所受的合力为零，则T与F的合力与重力G等大反向．因为绳子方向不变，作图后不难发现，只有当F的方向与T的方向垂直时，表示力F的有向线段最短，即当F的方向与轻绳方向垂直时，F有最小值．故本题的正确选项是B.2.一轻杆BO ，其O 端用光滑铰链铰于固定竖直杆AO 上，B 端挂一重物，且系一细绳，细绳跨过杆顶A 处的光滑小滑轮，用力F 拉住，如图2所示．现将细绳缓慢往左拉，使轻杆BO 与杆AO 间的夹角θ逐渐减小，则在此过程中，拉力F 及轻杆BO 对绳的支持力N 的大小变化情况是( )图2 A ．N 先减小，后增大 B ．N 始终不变 C ．F 先减小，后增大D ．F 始终不变 答案 B解析 取BO 杆的B 端为研究对象，受到绳子拉力(大小为F )、BO 杆的支持力N 和悬挂重物的绳子的拉力(大小为G )，如图所示，得到一个力三角形(如图中画斜线部分)，此力三角形与几何三角形OBA 相似，可利用相似三角形对应边成比例来解．如图所示，力三角形与几何三角形OBA 相似，设AO 高为H ，BO 长为L ，绳长为l ，则由对应边成比例可得：G H ＝N L ＝F l式中G 、H 、L 均不变，l 逐渐变小，所以可知N 不变，F 逐渐变小．故选B.3.如图3所示，用细绳悬挂一个小球，小球在水平拉力F 的作用下从平衡位置P 点缓慢地沿圆弧移动到Q 点，在这个过程中，绳的拉力F ′和水平拉力F 的大小变化情况是( )图3A．F′不断增大B．F′不断减小C．F不断减小D．F不断增大答案AD解析如图所示，利用图解法可知F′不断增大，F不断增大．4.置于水平地面上的物体受到水平作用力F处于静止状态，如图4所示，保持作用力F大小不变，将其沿逆时针方向缓缓转过180°，物体始终保持静止，则在此过程中地面对物体的支持力N和地面给物体的摩擦力f的变化情况是( )图4A．N先变小后变大，f不变B．N不变，f先变小后变大C．N、f都是先变大后变小D．N、f都是先变小后变大答案D解析力F与水平方向的夹角θ先增大后减小，水平方向上，F cos θ－f＝0，f＝F cos θ；竖直方向上，N＋F sin θ－mg＝0，N＝mg －F sin θ，故随θ变化，f、N都是先减小后增大．题组二整体法与隔离法5.两刚性球a和b的质量分别为m a和m b、直径分别为d a和d b(d a＞d b)将a、b球依次放入一竖直放置、平底的圆筒内，如图5所示．设a、b两球静止对圆筒侧面对两球的弹力大小分别为F1和F2，筒底对球a的支持力大小为F.已知重力加速度大小为g.若所有接触都是光滑的，则( )图5A．F＝(m a＋m b)g F1＝F2B．F＝(m a＋m b)g F1≠F2C．m a g＜F＜(m a＋m b)gD．m a g＜F＜(m a＋m b)g，F1≠F2答案A解析对两刚性球a和b整体受力分析，由竖直方向受力平衡可知F＝(m a＋m b)g、水平方向受力平衡有F1＝F2.6.如图6所示，测力计、绳子和滑轮的质量都不计，摩擦不计．物体A重40 N，物体B重10 N，以下说法正确的是( )图6A．地面对A的支持力是30 NB．物体A受到的合力是30 NC．测力计示数20 ND．测力计示数30 N答案AC7.在粗糙水平面上放着一个质量为M的三角形木块abc，在它的两个粗糙斜面上分别放有质量为m1和m2的两个物体，m1>m2，如图7所示，若三角形木块和两物体都是静止的，则粗糙水平面对三角形木块( )图7A．无摩擦力的作用B．有摩擦力的作用，摩擦力的方向水平向左C．有摩擦力的作用，但摩擦力的方向不能确定，因m1、m2、θ1、θ2的数值均未给出D．地面对三角形木块的支持力大小为(m1＋m2＋M)g答案AD解析由于三角形木块和斜面上的两物体都静止，可以把它们看成一个整体，如图所示，整体竖直方向受到重力(m1＋m2＋M)g和支持力N作用处于平衡状态，故地面对整体的支持力大小为(m1＋m2＋M)g，故D选项正确．水平方向无任何滑动趋势，因此不受地面的摩擦力作用．故A选项正确．8．如图8所示，在粗糙水平地面上放着一个截面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙壁之间放一光滑球B，整个装置处于静止状态．若把A向右移动少许后，它们仍处于静止状态，则( )图8A．B对墙的压力减小B．A与B之间的作用力增大C．地面对A的摩擦力减小D．A对地面的压力不变答案ACD解析设物体A对球B的支持力为F1，竖直墙对球B的弹力为F2，F1与竖直方向的夹角θ因物体A右移而减小．对球B受力分析如图所示，由平衡条件得：F1cos θ＝m B g，F1sin θ＝F2，解得F1＝m B gcos θ，F2＝m B g tan θ，θ减小，F1减小，F2减小，选项A对，B错；对A、B整体受力分析可知，竖直方向，地面对整体的支持力N＝(m A＋m B)g，与θ无关，即A对地面的压力不变，选项D对；水平方向，地面对A的摩擦力f＝F2，因F2减小，故f减小，选项C对．题组三矢量三角形法求解共点力的平衡问题9．一个物体受到三个力的作用，三力构成的矢量图如图所示，则能够使物体处于平衡状态的是( )答案A10.如图9所示，光滑半球形容器固定在水平面上，O为球心，一质量为m的小滑块，在水平力F的作用下静止于P点，设滑块所受支持力为N，OP与水平方向的夹角为θ，下列关系正确的是( )图9A．F＝mgtan θB．F＝mg tan θC．N＝mgtan θD．N＝mg tan θ答案A解析对滑块进行受力分析如图，滑块受到重力mg、支持力N、水平推力F三个力作用．由共点力的平衡条件知，F与mg的合力F′与N等大、反向．根据平行四边形定则可知N、mg和合力F′构成直角三角形，解直角三角形可求得：F＝mgtan θ，N＝mgsin θ.所以正确选项为A.11.如图10所示，一个重为100 N、质量分布均匀的小球被夹在竖直的墙壁和A 点之间，已知球心O 与A 点的连线与竖直方向成θ角，且θ＝60°，所有接触点和面均不计摩擦．试求墙面对小球的支持力F 1和A 点对小球的压力F 2.图10答案 100 3 N ，方向垂直墙壁向左 200 N ，方向沿A →O解析 如图，小球受重力G 竖直墙面对球的弹力F 1和A 点对球的弹力F 2作用．由三力平衡条件知F 1与F 2的合力与G 等大反向，解直角三角形得F 1＝mg tan θ＝100 3 N ，方向垂直墙壁向左F 2＝mg cos θ＝200 N ，方向沿A →O12.滑板运动是一项非常刺激的水上运动．研究表明，在进行滑板运动时，水对滑板的作用力N 垂直于板面，大小为kv 2，其中v 为滑板速率(水可视为静止)．某次运动中，在水平牵引力作用下，当滑板和水面的夹角θ＝37°时(如图11)，滑板做匀速直线运动，相应的k ＝54 kg/m ，人和滑板的总质量为108 kg ，试求：(重力加速度g取10 m/s 2，sin 37°取35，忽略空气阻力)图11(1)水平牵引力的大小； (2)滑板的速率．答案 (1)810 N (2)5 m/s解析(1)以滑板和运动员整体为研究对象，其受力如图所示(三力组成矢量三角形)由共点力平衡条件可得N cos θ＝mg①N sin θ＝F②联立①②得F＝810 N(2)N＝mg/cos θN＝kv2得v＝mgk cos θ＝5 m/s。
