2020届贵州省遵义市中考物理模拟试卷(1)一、单选题（本大题共6小题，共18.0分）1.关于能源与可持续发展，下列说法正确的是()A. 能量在转化或转移的过程中，可以不遵守能量守恒定量B. 核电站是利用核能进行发电的C. 风能、化石能源都是可再生能源D. 根据能量守恒定量可知，对能源的利用率可以达到100%2.“生活处处有物理”以下对厨房中有关物理现象的解释，正确的是()A.打开电冰箱门时，发现大量“白气”，这是冰箱内水蒸气液化形成的B.做菜时，揭开锅盖，锅盖内表面有很多小水珠，这是锅内水蒸气液化形成的C.用煤气炉烧开水时，水温没达到100℃就沸腾了，这是因为煤气炉的火力太小了D.把食盐放进水里，一会儿水变成了盐水，是因为盐由固态变为液态发生了熔化现象A. AB. BC. CD. D3.下列有关光学现象的说法中，正确的是()A. 漫反射不遵守光的反射定律B. 人看到水里的月亮和鱼都是光的折射现象C. 当人逐渐远离平面镜时，人在镜中的像逐渐变小D. “手影游戏”是光在均匀介质中沿直线传播形成的4.关于“家庭用电”内容的四个情景如图所示，其中正确的是()A. B.C. D.5.小明坐在一列火车上，向左车窗外看去，感觉自己在向前运动，向右车窗外看去，感觉自己没动，对下列情况判断正确的是()①左侧恰好有一列火车向后运动②右侧恰好有一列火车和自己乘坐的车并列停靠③左侧恰好有一列火车向前运动④右侧一列火车正在向前运动A. 只有①②可能B. 只有①③④可能C. 只有①②③可能D. ①②③④都可能6.在城市改造中我们常使用简单机械省力，下列简单机械一定不能省力的是()A. 撬棒B. 斜面C. 定滑轮D. 动滑轮二、多选题（本大题共2小题，共6.0分）7.在探究凸透镜成像规律时，将点燃的蜡烛、凸透镜和光屏放置在光具座上，调整后的位置如图所示，此时在光屏上得到烛焰清晰的像，下列描述正确的是()A. 光屏上成倒立、缩小的实像，照相机应用了此次成像规律B. 光屏上成倒立、放大的实像，投影仪应用了该次实验的成像规律C. 该透镜的焦距可能是10cmD. 该透镜的焦距可能是12cm8.小宇同学要用家里标有“220V1210W”的电热水壶烧水。

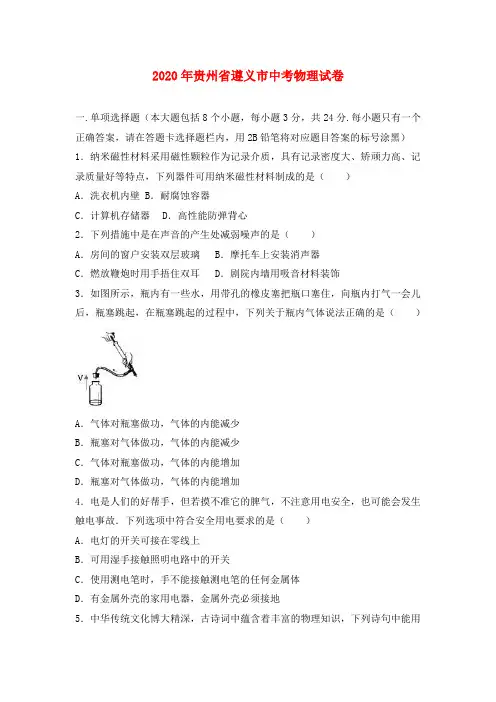

2020年贵州省遵义市中考物理试卷一.单项选择题（本大题包括8个小题，每小题3分，共24分.每小题只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑）1．纳米磁性材料采用磁性颗粒作为记录介质，具有记录密度大、矫顽力高、记录质量好等特点，下列器件可用纳米磁性材料制成的是（）A．洗衣机内壁 B．耐腐蚀容器C．计算机存储器D．高性能防弹背心2．下列措施中是在声音的产生处减弱噪声的是（）A．房间的窗户安装双层玻璃B．摩托车上安装消声器C．燃放鞭炮时用手捂住双耳D．剧院内墙用吸音材料装饰3．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是（）A．气体对瓶塞做功，气体的内能减少B．瓶塞对气体做功，气体的内能减少C．气体对瓶塞做功，气体的内能增加D．瓶塞对气体做功，气体的内能增加4．电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是（）A．电灯的开关可接在零线上B．可用湿手接触照明电路中的开关C．使用测电笔时，手不能接触测电笔的任何金属体D．有金属外壳的家用电器，金属外壳必须接地5．中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（）A．楼台倒影入池塘B．风吹草低见牛羊C．潭清凝水浅 D．云生结海楼6．遵义市校园足球联赛的开展，极大地丰富了校园文化生活，赛事中，关于力与运动的说法正确的是（）A．足球在草坪上静止不动时，受到重力、支持力和摩擦力的作用B．前锋队员将飞来的足球顶向球门，说明力能改变物体的运动状态C．踢出的足球继续向前滚动是因为足球受到惯性的作用D．静止在地面上的守门员对地面的压力和地面对他的支持力是一对平衡力7．建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动2m的过程中，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍．在此过程中下列说法正确的是（）A．绳子自由端沿水平方向移动了6 mB．物体受到的拉力为750NC．拉力F的功率为750WD．滑轮组的机械效率为80%8．如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：1二.填空题（本大题包括5个小题，每空2分，共20分.请将下列题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内.）9．我国拥有自主知识产权的大飞机C919的最大载重为77.3t，最大巡航速度为980Km/h，最长航程为5555Km．我国版图的最大横跨距离为5027.4Km.2020年5月5日，C919从上海浦东机场成功起飞，以浦东机场指挥塔为参照物，C919是的．若C919以最大巡航速度飞行，横跨我国最大版图仅需h．10．小红用一个焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，他将蜡烛和凸透镜固定在光具座上如图所示的位置，只移动光屏，在光屏上成一个清晰的像，利用这一成像规律可以制成（选填“放大镜”“照相机”或“投影仪”）．实验后，好奇的小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则小红所戴眼镜的镜片是透镜．11．为了美化教室环境，小华同学从家里带来了一盆盆栽花卉，放于水平窗台上，盆栽花卉的总质量为2kg，花盆底面与水平窗台的接触面积为200cm2，则该花盆对窗台的压强为Pa．小华每周一都要给花浇一次水，浇水后与浇水前相比较，花盆对窗台的压强将（g取10N/kg）．12．为了测石块的密度，小英先用已调平的天平测石块的质量，天平再次平衡时，右盘内砝码及游码的位置如图所示，则石块的质量为g．在测体积时，由于石块无法放进量筒，他先在烧杯中倒入适量的水，并在水面处做好标记，用天平测出烧杯和水的总质量为104g，再将石块放入装水的烧杯中，倒出超过标记的水，并用胶头滴管向烧杯中加减水，使水面恰好在标记处，用天平测出此时的总质量为152g，由此计算出石块的密度是kg/m3．（水的密度为1.0×103 kg/m3）13．在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA 串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R 2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2= A，电流表的内阻RA= Ω．三.实验及作图题（本大题包括4个小题，14-15题4分，16题4分，17题6分，18题6分，共20分.请按要求在答题卡相应题号的图形上完成作图；并将题目中的①序号所占位置的应答内容，填写到答题卡相应题号的空格内.）14．将一个地球仪放在水平桌面上，请在图中画出地球仪所受力的示意图，O为地球仪的重心．15．如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极．（电源正极用“+”，负极用“﹣”表示）16．小明所在的小组用图甲所示的装置“探究水的沸腾”实验．（1）当水刚好沸腾，小明便撤掉酒精灯停止加热．正当他们整理器材时，却发现其他组的同学在水沸腾后仍在观察和记录，小明立即明白了他们这样做的目的，是为了探究水在沸腾过程中虽然继续吸热，但温度的特点．（2）小明继续实验，根据记录的数据绘制了如图乙所示的“温度﹣﹣时间”图象，由图象可知，他们得的水的沸点是℃．17．小锦小组用刻度均匀的匀质杠杆进行“探究杠杆平衡条件”的实验中，每个钩码质量相等．（1）将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，他将杠杆左端平衡螺母向右调节到最大限度后，杠杆左端仍有轻微下沉，这时他应将右端的平衡螺母向端调节，才能使杠杆在水平位置平衡．（2）如图甲所示，是他在探究过程中的一个情境，接下来他在两边钩码的下方各加一个相同的钩码，并将左端钩码移到左端离支点第三格处，为了使杠杆在水平位置平衡，他应将右端钩码移动到右端离支点第格处．（3）通过不断改变两端所挂钩码的个数和位置，使杠杆在水平位置平衡，并记录各次实验数据，通过对数据分析后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．与其他小组交流后，他们又做了如图乙、丙、丁三次实验，其中图所示实验能直接说明该结论是错误的．18．某同学利用如图所示的电路“探究电流跟电阻的关系”实验，实验中电源电压为6V且保持不变，用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）该同学按如图所示的电路图连接好电路，闭合开关前，滑动变阻器的滑片P应移到端（选“A”或“B”）．（2）闭合开关，无论怎样移动滑动变阻器的滑片，发现电流表始终无示数，而电压表有示数但无明显变化，则导致这一现象的原因是．（3）排除故障后，将各个电阻分别接入电路中R所在位置，调节滑动变阻器的滑片，使每次电压表示数保持不变，将对应的电流表的示数记录在表格中，分析表中数据可以得出的结论是：保持电压不变时，电流与电阻成关系．实验序号 1 2 3 4 5电阻R/Ω 5 10 15 20 25电流I/A 0.50 0.24 0.16 0.12 0.10四、综合应用题（本大题包括3个小题，19题7分，20题9分，21题10分，共26分．请将解答过程填答题卡相应题号的位置处．）19．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容1为4.2×103J/kg•℃）．求：（1）将2kg水从20℃加热到75℃需要吸收多少热量；（2）用高档将2kg水从20℃加热到75℃需要多少时间；（3）只闭合S、S时，电热水器的电功率是多少．220．我国自主设计研发的“蚊龙”号载人深潜器不断刷新潜水深度纪录，为我国探究深海海洋资源提供了大量宝贵资料．“蛟龙”号的一些主要参数如表所示，蚊龙”号可在潜水器外搭载几块压载铁块作无动力下潜．在一次下潜中，搭载3名乘员下潜到7200m深处作业，3名乘员总质量为180kg，自带装备总质量为220kg，海水密度取 1.0×103kg/m3，压载铁的密度为7.9×103kg/m3，g取10N/kg．求：项目参数规格长8.2m，宽3.0m，高3.4m空重22t（不含乘员、装备、压载铁块）最大负荷220kg（不含乘员）乘员准载3人，每人不超过80kg（1）“蚊龙”号搭载3名乘员及装备（不含压载铁块）时的总质量；（2）“蚊龙”号下潜到顶部距海面7200m 深处时顶部受到海水的压强；（3）“蛟龙”号潜水器无动力下潜时，需在外部搭载4块压载铁块，每块压载铁块的质量为3.16×104kg，无动力下潜时整个潜水器受到的浮力多大．21．如图甲所示，灯泡L标有“6V 3W”字样，电源电压及灯丝电阻保持不变，电流表量程为 0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω．只闭合开关S、S1，移动滑片P的过程中，电流表示数与变阻器连入电路的阻值变化关系如图乙所示，当滑片P在a点时，电压表示数为10V，电流表示数为Ia；只闭合开关S、S2，滑片P置于b点时，变阻器连入电路的电阻为Rb，电流表的示数为Ib ，已知Rb：R=7：3，Ia：Ib=5：4．求：（1）小灯泡正常工作时的电阻RL（2）只闭合S、S2，滑片P在b点时，电流表的示数Ib；（3）电源电压．2020年贵州省遵义市中考物理试卷参考答案与试题解析一.单项选择题（本大题包括8个小题，每小题3分，共24分.每小题只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑）1．纳米磁性材料采用磁性颗粒作为记录介质，具有记录密度大、矫顽力高、记录质量好等特点，下列器件可用纳米磁性材料制成的是（）A．洗衣机内壁 B．耐腐蚀容器C．计算机存储器D．高性能防弹背心【考点】48：纳米材料的应用和发展前景．【分析】根据每个选项材料的特点逐个分析，得出正确的答案．【解答】解：A、洗衣机内壁利用的是材料的硬度的特性，不是磁性材料，故A错误；B、耐腐蚀容器利用的是材料的耐腐蚀性，不是磁性材料，故B错误；C、计算机存储器需要用磁性材料记录大量的信息，故C正确；D、高性能防弹背心利用的是材料的硬度，不是磁性材料，故D错误．故选C．2．下列措施中是在声音的产生处减弱噪声的是（）A．房间的窗户安装双层玻璃B．摩托车上安装消声器C．燃放鞭炮时用手捂住双耳D．剧院内墙用吸音材料装饰【考点】9L：防治噪声的途径．【分析】减弱噪声的途径有：在声源处减弱；在传播过程中减弱；在人耳处减弱．【解答】解：A、房间的窗户安装双层玻璃是在传播过程中减弱噪声；故A错误；B、摩托车上安装消声器是在噪声的产生处减弱噪声；故B正确；C、燃放鞭炮时捂住耳朵是在人耳处减弱噪声；故C错误；D、剧院内墙用吸引材料是在传播过程中减弱噪声；故D错误．故选B．3．如图所示，瓶内有一些水，用带孔的橡皮塞把瓶口塞住，向瓶内打气一会儿后，瓶塞跳起，在瓶塞跳起的过程中，下列关于瓶内气体说法正确的是（）A．气体对瓶塞做功，气体的内能减少B．瓶塞对气体做功，气体的内能减少C．气体对瓶塞做功，气体的内能增加D．瓶塞对气体做功，气体的内能增加【考点】G9：做功改变物体内能．【分析】用力打气，对瓶内气体做功，瓶内气体内能增加、温度升高、压强增大；继续打气，当瓶内气体压强大于大气压强，瓶塞跳起，水蒸气对塞子做功，内能减少、温度降低，瓶内的水蒸气液化形成小液滴，出现水雾．【解答】解：向瓶内打气，瓶塞跳起时，在瓶塞跳起的过程中，瓶内气体对瓶塞做功，气体一部分内能转化为瓶塞的机械能；故A正确，BCD错误．故选A．4．电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故．下列选项中符合安全用电要求的是（）A．电灯的开关可接在零线上B．可用湿手接触照明电路中的开关C．使用测电笔时，手不能接触测电笔的任何金属体D．有金属外壳的家用电器，金属外壳必须接地【考点】IV：安全用电原则．【分析】（1）家庭电路中，开关应接在火线与用电器之间；（2）根据安全用电的要求，不能用湿物体接触电器；（3）使用测电笔时，手必须接触笔尾的金属体．（4）大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；【解答】解：A、控制电灯的开关接在零线上，断开开关时，电灯处仍带电，这样是很危险；故A不符合安全用电要求B、水容易导电，用湿手拔热水器的开关，会发生触电事故；故B不符合安全用电要求；C、使用测电笔时，手要接触笔尾金属体．这样测电笔才能正常工，但不能接触笔尖的金属电极；故C不符合安全用电要求；D、有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全．故D符合安全用电的要求．故选D．5．中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（）A．楼台倒影入池塘B．风吹草低见牛羊C．潭清凝水浅 D．云生结海楼【考点】A6：光的反射．【分析】（1）光的反射现象，平面镜成像是由于光的反射形成的．（2）光的折射现象，水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像、彩虹等都是光的折射．（3）光沿直线传播现象，如日食、月食、影子、小孔成像等现象都是由光沿直线传播形成的．【解答】解：A、“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故A正确．B、“风吹草低现牛羊”是由于光沿直线传播而形成的，故B错误．C、“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射角而形成的，故C错误．D、“云生结海楼”是海市蜃楼现象，是由光的折射形成的，故D错误．故选A．6．遵义市校园足球联赛的开展，极大地丰富了校园文化生活，赛事中，关于力与运动的说法正确的是（）A．足球在草坪上静止不动时，受到重力、支持力和摩擦力的作用B．前锋队员将飞来的足球顶向球门，说明力能改变物体的运动状态C．踢出的足球继续向前滚动是因为足球受到惯性的作用D．静止在地面上的守门员对地面的压力和地面对他的支持力是一对平衡力【考点】6U：力与运动的关系．【分析】（1）一对平衡力必须同时符合四个条件，即大小相等、方向相反、作用在同一直线上、作用在同一物体上，缺一不可；（2）力既能改变物体的运动状态，也能是物体发生形变；（3）惯性是物体保持原来运动状态不变的性质，惯性不是力．【解答】解：A、足球在草坪上静止不动时，足球没有发生相对运动、也没有相对运动的趋势，所以足球不受摩擦力作用，只受到重力和支持力的作用，故A错误；B、前锋队员将飞来的足球顶向球门，球的运动方向发生改变，说明力能改变物体的运动状态，故B正确；C、惯性是物体保持原来运动状态不变的性质，惯性不是力，踢出的足球继续向前滚动是因为足球具有惯性，故C错误；D、静止在地面上的守门员对地面的压力和地面对他的支持力，这两个力作用在两个物体上，不是一对平衡力，而是一对相互作用力，故D错误．故选B．7．建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动2m的过程中，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍．在此过程中下列说法正确的是（）A．绳子自由端沿水平方向移动了6 mB．物体受到的拉力为750NC．拉力F的功率为750WD．滑轮组的机械效率为80%【考点】7!：滑轮组绳子拉力的计算；F4：滑轮（组）的机械效率；FF：功率的计算．【分析】（1）由图可知滑轮组绳子的有效股数，根据s=nsA求出绳子自由端沿水平方向移动；（2）物体沿水平方向匀速移动时处于平衡状态，受到的拉力和摩擦力是一对平衡力，二力的大小相等，根据FA=f=0.4G求出物体受到的拉力；（3）根据W=Fs求出拉力F做的功，根据P=求出拉力F的功率；（4）根据W有=FAsA求出拉力做的有用功，根据η=×100%求出滑轮组的机械效率．【解答】解：A．由图可知，n=2，则绳子自由端沿水平方向移动的距离s=nsA=2×2m=4m，故A 错误；B．物体沿水平方向匀速移动时处于平衡状态，物体受到的拉力和摩擦力是一对平衡力，则物体受到的拉力FA=f=0.4G=0.4×1500N=600N，故B错误；C．拉力F做的功W总=Fs=375N×4m=1500J，则拉力F的功率P===375W，故C错误；D．有用功W有=FAsA=600N×2m=1200J，则滑轮组的机械效率η=×100%=×100%=80%，故D正确．故选D．8．如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18 B．18：1 C．1：6 D．6：1【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，根据P=I2R表示出两种情况下滑动变阻器消耗的电功率之比即可求出两者的电流之比，根据欧姆定律表示出两种情况下电压表的示数之比即可求出R1与R2的比值．【解答】解：当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P=I2R可得，两种情况下滑动变阻器消耗的电功率之比：==（）2×==，解得： =，由I=可得，两种情况下电压表的示数之比：==×=×==，解得： =．故选C．二.填空题（本大题包括5个小题，每空2分，共20分.请将下列题目中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内.）9．我国拥有自主知识产权的大飞机C919的最大载重为77.3t，最大巡航速度为980Km/h，最长航程为5555Km．我国版图的最大横跨距离为5027.4Km.2020年5月5日，C919从上海浦东机场成功起飞，以浦东机场指挥塔为参照物，C919是运动的．若C919以最大巡航速度飞行，横跨我国最大版图仅需 5.13 h．【考点】69：速度公式及其应用；52：参照物及其选择．【分析】（1）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止．（2）已知速度和路程，利用速度公式计算时间．【解答】解：（1）C919从上海浦东机场成功起飞，以浦东机场指挥塔为参照物，C919与浦东机场指挥塔之间的位置发生了变化，因此C919是运动的；（2）根据v=可得，C919以最大巡航速度飞行，横跨我国最大版图需要的时间：t===5.13h．故答案为：运动；5.13．10．小红用一个焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，他将蜡烛和凸透镜固定在光具座上如图所示的位置，只移动光屏，在光屏上成一个清晰的像，利用这一成像规律可以制成照相机（选填“放大镜”“照相机”或“投影仪”）．实验后，好奇的小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则小红所戴眼镜的镜片是凸透镜．【考点】B7：凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像的规律是：当物距大于二倍焦距时，物体成倒立的缩小的实像，像距小于二倍焦距，根据这种情况制成了照相机；当物距小于二倍焦距大于一倍焦距时，成倒立放大的实像，据此制成了投影仪、幻灯机；（2）凸透镜对光线具有会聚作用；凹透镜对光线有发散作用．【解答】解：由图可知，此时物距为30cm，焦距为10cm，物距大于二倍焦距，所以成的是倒立、缩小的实像；其应用是照相机；小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，此时的物距是减小的，说明该眼镜对关系具有会聚作用，故是凸透镜．故答案为：照相机；凸．11．为了美化教室环境，小华同学从家里带来了一盆盆栽花卉，放于水平窗台上，盆栽花卉的总质量为2kg，花盆底面与水平窗台的接触面积为200cm2，则该花盆对窗台的压强为1000 Pa．小华每周一都要给花浇一次水，浇水后与浇水前相比较，花盆对窗台的压强将变大（g取10N/kg）．【考点】86：压强的大小及其计算．【分析】花盆对窗台的压力和自身的重力相等，根据F=G=mg求出其大小，又知道花盆底面与水平窗台的接触面积，根据p=求出对窗台的压强；浇水后与浇水前相比较，花盆的质量变大，重力变大，对窗台的压力增大，受力面积不变，根据p=判断花盆对窗台的压强变化．【解答】解：花盆对窗台的压力：F=G=mg=2kg×10N/kg=20N，对窗台的压强：p===1000Pa；浇水后与浇水前相比较，花盆的质量变大，重力变大，对窗台的压力增大，受力面积不变，由p=可知，花盆对窗台的压强变大．故答案为：1000；变大．12．为了测石块的密度，小英先用已调平的天平测石块的质量，天平再次平衡时，右盘内砝码及游码的位置如图所示，则石块的质量为78 g．在测体积时，由于石块无法放进量筒，他先在烧杯中倒入适量的水，并在水面处做好标记，用天平测出烧杯和水的总质量为104g，再将石块放入装水的烧杯中，倒出超过标记的水，并用胶头滴管向烧杯中加减水，使水面恰好在标记处，用天平测出此时的总质量为152g，由此计算出石块的密度是 1.625×103kg/m3．（水的密度为1.0×103 kg/m3）【考点】2E：固体密度的测量．【分析】（1）天平读数时应将砝码质量与游码示数相加；（2）石块浸没在水中，石块的体积等于石块排开水的体积，求出石块排开水的质量，知道水的密度，根据密度公式求出石块排开水的体积，即石块的体积；知道石块的质量和体积，根据密度公式求出石块的密度．【解答】解：（1）图中石块的质量为m=50g+20g+5g+3g=78g；（2）石块排开水的质量m水=152g﹣104g=48g；石块的体积等于石块排开水的体积：V=V水===48cm3；石块的密度：ρ===1.625g/cm3=1.625×103kg/m3．故答案为：78；1.625×103．13．在电学实验中，电流表的内阻几乎为零，但实验室中有一种小量程电流表，其内阻不为零，在处理这种电流表时，可看成是一个无内阻的电流表和一个电阻RA 串联（如图中虚线框所示）．现要测量一只这种电流表的内阻RA的阻值，电路设计如图所示，电源电压不变，R1：R2=1：2，当S1闭合S2断开时，电流表示数为0.15A，R1消耗的电功率为P1；当S1断开S2闭合时，RA消耗的电功率为0.1W，R 2消耗的电功率为P2；且P1：P2=9：8，则S1断开S2闭合时电流表示数I2= 0.1A，电流表的内阻RA= 10 Ω．。

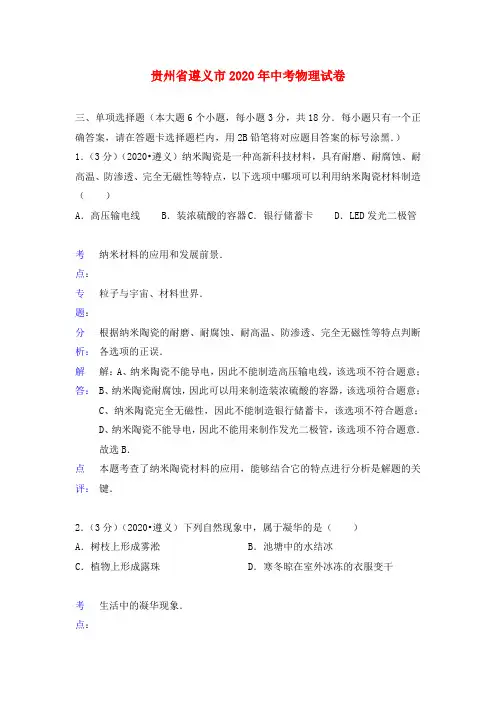

贵州省遵义市2020年中考物理试卷三、单项选择题（本大题6个小题，每小题3分，共18分．每小题只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．）1．（3分）（2020•遵义）纳米陶瓷是一种高新科技材料，具有耐磨、耐腐蚀、耐高温、防渗透、完全无磁性等特点，以下选项中哪项可以利用纳米陶瓷材料制造（）A．高压输电线B．装浓硫酸的容器C．银行储蓄卡D．L ED发光二极管考点：纳米材料的应用和发展前景．专题：粒子与宇宙、材料世界．分析：根据纳米陶瓷的耐磨、耐腐蚀、耐高温、防渗透、完全无磁性等特点判断各选项的正误．解答：解：A、纳米陶瓷不能导电，因此不能制造高压输电线，该选项不符合题意；B、纳米陶瓷耐腐蚀，因此可以用来制造装浓硫酸的容器，该选项符合题意；C、纳米陶瓷完全无磁性，因此不能制造银行储蓄卡，该选项不符合题意；D、纳米陶瓷不能导电，因此不能用来制作发光二极管，该选项不符合题意．故选B．点评：本题考查了纳米陶瓷材料的应用，能够结合它的特点进行分析是解题的关键．2．（3分）（2020•遵义）下列自然现象中，属于凝华的是（）A．树枝上形成雾淞B．池塘中的水结冰C．植物上形成露珠D．寒冬晾在室外冰冻的衣服变干考点：生活中的凝华现象．专题：汽化和液化、升华和凝华．分析：凝华是指物质由气态直接变成固态的现象，雪、霜、树挂、雾凇等现象，都是水蒸气遇冷凝华而成的．解答：解：A、树枝上出现雾凇，是空气中的水蒸气遇到温度较低的树枝凝结成的小冰晶，属于凝华现象，符合题意；B、池塘中的水结冰，由液态变成固态，属于凝固现象，不符合题意；C、植物上形成露珠，是由空气中的水蒸气遇冷凝结而成，属于液化现象，不符合题意；D、寒冬晾在室外冰冻的衣服变干，冰直接变成了水蒸气，发生了升华现象，不符合题意．故选A．点评：本题考查了对生活中各种物态变化现象的判断，是中考的热点题型，能够分清物质的状态变化是解题的关键．3．（3分）（2020•遵义）2020年4月20日，四川雅安芦山发生了7.0级强烈地震，造成了大量伤亡，其中一个原因是发生地震时没有采取合理的自救措施，若一个人在发生地震时被埋在废墟下面，以下自救措施合理的是（）A．就地静止等待B．大声呼救C．使劲向有缝隙的地方钻爬D．用硬物敲击墙壁，水管等物传出声音考点：声音的传播条件．专题：声现象．分析：解决此类问题的关键是知道声音的传播条件是可以在气体、固体、液体中传播，且声音在固体中的传播速度大于在气体中的传播速度．解答：解：A、救援人员是根据是否有生命迹象判断是否有人并进行施救，如果静静等待会失去被救的机会，故A不可行；B、大声呼救，会浪费体力，且地面上的人不易听到，故B不可行；C、见缝隙就钻，从废墟中爬出来，如果不恰当的话，会卡在缝隙里，故C 不可行；D、因为声音可以在固体中进行传播，所以可以通过敲击废墟板或墙壁产生声音并通过固体向外传播声音，这样可以引起救助人员的注意，最后会获得救援，故D可行．故选D．点评：此题主要考查的是学生遇到灾害后自救的一些措施，以及声音在不同介质中的传播速度的比较．体现了物理知识在生活中的广泛运用．4．（3分）（2020•遵义）将物理书放置在水平桌面上，下列各力是一对平衡力的是（）A．书受到的重力和书对桌面的压力B．书对地球的吸引力和书受到的重力C．书受到的重力和桌面对书的支持力D．书对桌面的压力和桌面对书的支持力考点：平衡力的辨别．专题：应用题；运动和力．分析：根据二力平衡的条件进行解答，即：大小相等、方向相反、作用在一条直线上、作用在一个物体上，缺一不可．解答：解：A、书受到的重力和书对桌面的压力，这两个力方向相同且作用在两个物体上，不符合二力平衡条件，不是一对平衡力，故A不正确；B、书对地球的吸引力和书受到的重力，这两个力大小相等、方向相反、作用在一条直线上、作用在两个物体上，是一对相互作用力，不是一对平衡力，故B不正确；C、书受到的重力和桌面对书的支持力，这两个力大小相等、方向相反、作用在一条直线上、作用在一个物体上，是一对平衡力，故C正确；D、书对桌面的压力和桌面对书的支持力，这两个力大小相等、方向相反、作用在一条直线上、作用在两个物体上，是一对相互作用力，不是一对平衡力，故D不正确．故选C．点评：本题考查了平衡力的辨别，要注意平衡力和相互作用力都是大小相等、方向相反、作用在同一直线上，但是平衡力作用在一个物体上，相互作用力作用在两个物体上．5．（3分）（2020•遵义）现在，轿车已进入寻常百姓家，设想你是一位驾驶员，在夜间行车时不但需要前车灯有良好的照明，还要会合理判断灯光的照射情况，若前方出现弯道时，灯光照射路面的情况是（）A．照射情况不变B．灯光由路中移到路侧C．灯光离开路面D．照射距离变短考点：光直线传播的应用．专题：压轴题；光的传播和反射、平面镜成像．分析：光在同种、均匀透明介质中沿直线传播．解答：解：夜间行车出现弯道时，由于汽车发出的光柱是沿直线传播的，因此要把灯光由路中移到路侧，来观察路侧的情况，以免发生危险．故选B．点评：夜间行车如远光灯光线突然消失不再出现，可判断前方有路口或弯道；如远光灯光线左右大幅度摆动，可判断前方是弯曲道路；如远光灯光线上下浮动可判断前方是坡路．6．（3分）（2020•遵义）如图所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R 1：R3的值为（）A．1：1 B．7：3 C．49：9 D．100：21考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电路的动态分析．专题：应用题；压轴题；电路和欧姆定律；电路变化分析综合题．分析：（1）将AB两端接入10V电源时，R1与R2串联，电压表测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，利用串联电路的电流特点和欧姆定律求出R1与R2的比值；（2）拆去AB两端电源，再将CD两端接入10V电源，R2与R3串联，电压表测R2两端的电压，根据串联电路的电压特点求出R3两端的电压，利用串联电路的电流特点和欧姆定律求出R2与R3的比值，进一步求出R1：R3的值．解答：解：（1）将AB两端接入10V电源时，R1与R2串联，电压表测R2两端的电压，∵串联电路中总电压等于各分电压之和，∴R1两端的电压U1=U﹣U2=10V﹣3V=7V，由欧姆定律可得：====，拆去AB两端电源，再将CD两端接入10V电源，R2与R3串联，电压表测R2两端的电压，R3两端的电压U3=U﹣U2′=10V﹣7V=3V，=====×=×=．故选C．点评：本题考查了串联电路的特点和欧姆定律的应用，分清电源不同位置时的连接方式和电压表测量的电路元件是关键．四、填空题（本大题包括6个小题，每空2分，共24分．请将下列答题中的①②序号所占位置的应答内容，填写到答题卡相应题号的空格内．）7．（4分）（2020•遵义）2020年6月16日“神州九号”载人飞船成功发射，完成任务后宇航员乘返回舱安全返回，返回舱到达离地面一定高度时打开降落伞，受到空气的阻力而匀速下落，在匀速下落过程中，返回舱的动能不变，机械能减小．（选填“增大”、“不变”或“减小”）考点：动能和势能的大小变化．专题：机械能及其转化．分析：动能的大小跟物体的质量和速度有关；重力势能的大小跟物体的质量和高度有关．解答：解：匀速下落，速度不变，质量不变，所以动能大小不变，高度减小，重力势能减小，机械能也就减小．故答案为：不变；减小．点评：本题考查动能和重力势能的影响因素，相对比较简单，属于基础题．8．（4分）（2020•遵义）一只电热快速开水壶，内装质量为1.5kg，初温为20℃的水，在对水加热的过程中，水的内能增大，将这些水烧开，水吸收的热量是 5.04×105．[当地气压为1标准大气压，C水=4.2×103J/（kg•℃）]．考点：热量的计算．专题：比热容、热机、热值．分析：（1）烧水时，电流通过电热快做功，将电能转化为内能，使水的内能增加、温度升高；（2）知道水的质量、水的初温和末温（在标准大气压下，水的沸点为100℃）、水的比热容，根据吸热公式Q吸=cm△t计算出水吸收的热量．解答：解：（1）在对水加热的过程中，水的内能增大、温度升高；（2）在标准大气压下，将水烧开，水的末温是100℃，水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×1.5kg×（100℃﹣20℃）=5.04×105J．故答案为：增大；5.04×105．点评：本题考查了热量的计算，计算时注意隐含条件“在标准大气压下，水的沸点为100℃”．9．（4分）（2020•遵义）遵义市正在建设“宜居、宜业、宜游”的三宜城市，为了宜游，正在加快建设遵义到赤水的高速公路．“遵赤”高速由三段组成，已建成的遵义到白腊坎30km，设计最大时速100km/h，白腊坎到仁怀60km，设计最大时速80km/h，正在建设的仁怀到赤水160km，设计最大时速80km/h．我们坐在汽车里行驶在高速公路上，看到周围的景物向后退去，这是以汽车为参照物来描述的，若遵赤高速全程通车后，按规定时速行驶，从遵义到赤水最快需3.05 h．考点：参照物及其选择；速度公式及其应用．专题：计算题；应用题；长度、时间、速度．分析：（1）如果物体相对于参照物位置不变，则物体是静止的，如果物体相对于参照物的位置不断变化，则物体是运动的；（2）已知主线全长和设计时速，可利用公式t=求出从遵义到赤水所需时间；解答：解：（1）以汽车为参照物，周围的景物相对于汽车是运动的；（2）遵义到白腊坎所需时间t1===0.3h ；白腊坎到仁怀所需时间t2===0.75h；仁怀到赤水所需时间t3===2h；所以遵赤高速全程通车后，按规定时速行驶，从遵义到赤水最快需t=0.3h+0.75h+2h=3.05h．故答案为：汽车；3.05．点评：本题考查了学生对速度公式及参照物知识的了解与掌握，计算时注意单位要统一．10．（4分）（2020•遵义）小明用手把重8N，体积为1.2×10﹣3m3物体全部浸入水中，此时物体受到的浮力为12 N，放手后物体将上浮．（后一空选填“上浮”、“悬浮”或“下沉”，g取10N/kg，ρ水=1.0×103kg/m3）考点：浮力大小的计算；物体的浮沉条件及其应用．专题：浮力；浮沉的应用．分析：①把物体全部按入水中时，知道排开水的体积和水的密度，利用阿基米德原理求物体受到的浮力；②物体的浮沉条件是：浮力大于重力，上浮；浮力等于重力，悬浮；浮力小于重力，下沉．解答：解：（1）物体全浸入水中时，V排=V=1.2×10﹣3m3，F浮=ρ水gV排=1×103kg/m3×10N/kg×1.2×10﹣3m3=12N；放手后，物体受到的浮力12N要大于物体的自重8N，因此物体要上浮．故答案为：12；上浮．点评：浮沉条件是我们应该熟知的重要知识，根据它可以判断物体浮沉，也可以在已知浮沉的情况下判断浮力与重力的关系．11．（4分）（2020•遵义）小明在测盐水的密度时，用调好的天平测出盐水和杯子的总质量为118g，然后将杯中的部分盐水倒入量筒中，如图甲，则量筒中盐水的体积为50 cm3，再用天平测剩余盐水和杯子的总质量时，天平平衡后右盘所放的砝码和游码在标尺上的位置如图乙，根据以上实验数据，小明测得盐水的密度为 1.1×103kg/m3．考点：液体密度的测量．专题：压轴题；测量型实验综合题．分析：由图甲所示量筒读出盐水的体积；砝码与游码示数之和是所测物体的质量；根据题意求出盐水的质量，最后由密度公式求出盐水的密度．解答：解：由图甲所示可知，盐水的体积V=50ml=50cm3；由图乙可知，剩余盐水和杯子的总质量为50g+10g+3g=63g，盐水的质量m=118g﹣63g=55g，盐水的密度ρ===1.1g/cm3=1.1×103kg/m3；故答案为：50；1.1×103．点评：本题考查了量筒与天平读数，求液体密度等问题，难度不大，是一道基础题；掌握量筒与天平的读数方法，应用密度公式即可正确解题．12．（4分）（2020•遵义）某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻．小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I﹣U关系图．当电压表的示数为2V时，通过小灯泡L的电流为0.3 A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为0.9 W．考点：电功率的计算；并联电路的电流规律；并联电路的电压规律；欧姆定律的应用．专题：计算题；压轴题；电路和欧姆定律；电能和电功率；图像综合题．分析：由电路图可知，灯泡L电阻R并联，电压表测并联部分两端的电压，电流表测干路中的电流．（1）由乙图象读出电压表的示数为2V时，电流表的示数，根据并联电路的电压特点和欧姆定律求出通过R的电流，利用并联电路的电流特点求出通过小灯泡L的电流；（2）由乙图象找出电路消耗的总功率为1.35W时的电压和干路电流，根据并联电路的电压特点和欧姆定律求出通过R的电流，利用并联电路的电流特点求出通过L的电流，利用P=UI求出小灯泡的实际功率．解答：解：由电路图可知，灯泡L电阻R并联，电压表测并联部分两端的电压，电流表测干路中的电流．（1）由乙图象可知，当电压表的示数为2V时，电流表的示数即干路电流I=0.4A，∵并联电路中各支路两端的电压相等，∴由欧姆定律可得，通过R的电流：IR===0.1A，∵并联电路中干路电流等于各支路电流之和，∴通过小灯泡L的电流：IL=I﹣IR=0.4A﹣0.1A=0.3A；（2）由乙图象可知，电路电路电流I=0.45A，电源电压U=3V时，小灯泡与定值电阻R消耗的总功率为P总=UI=3V×0.45A=1.35W，此时流过定值电阻的电流：IR′===0.15A，流过灯泡的电流：IL′=I′﹣IR′=0.45A﹣0.15A=0.3A，则灯泡的实际功率：PL实=U′IL′=3V×0.3A=0.9W．故答案为：0.3；0.9．点评：本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是从图象中找出小灯泡与定值电阻消耗的总功率为1.35W时的电压和电流值，同时要注意灯泡的电阻是变化的．五、作图题（本大题包括3个小题，每小题6分，共6分．请按要求在答题卡相应题号的图形上完成作图．）13．（6分）（2020•遵义）（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数．（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．考点：力的示意图；作光的反射光路图；通电螺线管的极性和电流方向的判断．专题：压轴题；图像综合题．分析：（1）沿光滑斜面滚动的小球，由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；先找出球的重心，然后根据重力的方向总是竖直向下、支持力垂直于斜面向上，表示出重力、支持力的作用点和方向．（2）先求出入射角的大小，过入射点画出法线，根据反射角等于入射角画出反射光线，最后标出反射角的大小．（3）利用螺线管中电流的方向和线圈的绕向，根据安培定则确定螺线管的N、S极；然后利用磁极间的作用规律确定小磁针的N、S极，而磁体的外部磁感线从N极到S极．解答：解：（1）由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：（2）平面镜与水平面的夹角为30°，入射光线水平射到平面镜上，则入射角等于90°﹣30°=60°，反射角等于入射角等于60°；画出法线，根据反射角等于入射角做出反射光线如图所示：（3）根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的左端为N极、右端为S极；当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的左端为S极，右端为N极；在磁体的周围磁感线总是从N极回到S极，如下图所示：点评：（1）第一问牢记重力的方向总是竖直向下的，判断物体的受力情况是画示意图的关键所在．（2）第二问主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容（可归纳为：“三线共面，两线分居，两角相等”），并要注意入射角与反射角的概念．（3）对于一个通电螺线管，只要知道电流的方向、线圈的绕法、螺旋管的N、S极这三个因素中的任意两个，我们就可以据安培定则判断出另一个．六、简答题（本大题5分．请将简答内容填写到答题卡相应题号的空格内．）14．（5分）（2020•遵义）如图所示为司机坐在汽车驾驶室中的情境，汽车的方向盘表面为什么做得比较粗糙？当快速向前行驶的汽车遇到危险而紧急刹车时，司机会向哪里倾倒？为什么？考点：增大或减小摩擦的方法；惯性．专题：压轴题；运动和力；重力、弹力、摩擦力．分析：摩擦力大小的影响因素：压力大小和接触面粗糙程度．压力越大，接触面越粗糙，摩擦力越大．惯性是物体保持原来运动状态不变的性质，惯性是物体本身的一种属性．解答：解：汽车的方向盘做的很粗糙，是在压力一定时，增大接触面的粗糙程度来增大摩擦力．司机会像前倾倒；因为原来司机和汽车一起向前运动，当汽车突然刹车时，人体上部由于惯性会保持原来向前运动的状态，而脚已随车停止了运动，因而身体会向前倾倒．点评：本题考查了增大摩擦的方法和惯性的知识点，要求学生会用惯性分析日常生活中的有关惯性的现象．七、实验探究题（本大题包括3个小题，33题4分，34题3分，35题8分，共15分．请将下列答题中的①序号所占位置的应答内容，填写到答题卡相应题号的空格内．）15．（4分）（2020•遵义）小明在做“探究杠杆平衡”的实验中，所用的器材有规格相同的钩码6只，弹簧测力计一只，杠杆及支架，细线，杠杆上每小格距离相等．（1）小明将杠杆挂在支架上，发现杠杆左端下倾，若他调节杠杆右端的平衡螺母，应将该平衡螺母向右端调节，直到杠杆在水平位置平衡．（2）如图甲所示，小明在已调好的杠杆左端2格处挂了3只钩码，要使杠杆平衡，除可在杠杆右端第“2”格挂“3”只钩码外，也可以在右端第3格挂2 只钩码来完成．（按“×格挂×”填写）（3）若杠杆右端不挂钩码，改用弹簧测力计在左端第3格处拉杠杆使其平衡．则最小拉力的方向为竖直向上．（4）如图乙，将弹簧测力计挂在杠杆右端第4格处向下方拉使杠杆平衡，当拉杠杆的力由向左下方逐渐变为向右下方拉的过程中，拉力的变化情况是以下选项中的 D ．（填选项符号）A．逐渐变大 B．逐渐变小 C．先变大后变小 D．先变小后变大．考点：探究杠杆的平衡条件实验．专题：探究型实验综合题．分析：（1）如果杠杆左端下沉，应向右调节平衡螺母，使杠杆在平衡位置平衡．（2）根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，分析答题；（3）杠杆在水平位置平衡，要使拉力最小，力臂应该最大，使力臂在杠杆上力臂最大．当杠杆在水平位置平衡，力竖直作用在杠杆上时，力臂在杠杆上．（4）首先分析力臂的变化，再根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，分析拉力的变化．解答：解：（1）发现杠杆左端下沉，此时，应把杠杆右端的平衡螺母向右调节，使杠杆在不挂钩码时，在水平位置平衡．（2）设每个钩码重力是G，杠杆每格的长度是L杆平衡条件：动力×动力臂=阻力×阻力臂：3G×2L=6GL，因为只有6只钩码，且杠杆的长度最长只有5格，所以杠杆右端：2G×3L=6GL；（3）杠杆在水平位置平衡，力竖直作用在杠杆上，力臂最大，力最小．所以弹簧测力计在杠杆左端竖直向上拉杠杆，杠杆才能在水平位置平衡；（4）当拉杠杆的力由向左下方逐渐变为向右下方拉的过程中，拉力的力臂逐渐变大；当拉力竖直向下时，力臂达到最大；当拉力逐渐变为向右下方拉的过程中，力臂又逐渐变小．综上所述力臂的变化情况是先变大后变小；根据杠杆平衡条件：动力×动力臂=阻力×阻力臂，可知杠杆左边的“阻力×阻力臂”不变，则右边的动力和动力臂成反比，力臂的变化情况是先变大后变小，所以拉力的变化是先变小后变大．故答案为：（1）右；（2）3格挂2；（3）竖直向上；（4）D．点评：本题考查了杠杆平衡的调节、杠杆平衡条件的应用等问题，是实验的常考问题，一定要掌握．探究杠杆平衡条件时，要使力臂在杠杆上，有两个条件：杠杆在水平位置平衡；力竖直作用在杠杆上．16．（3分）（2020•遵义）小明探究凸透镜成像的实验装置如图所示：（1）将凸透镜固定在光具座上50cm刻线处，点燃的蜡烛和光屏位于凸透镜两侧，将蜡烛移动到光具座上30cm刻线处，移动光屏到合适位置，在光屏上得到一个清晰、等大、倒立的像，则该凸透镜的焦距为10 cm．（2）将点燃的蜡烛移到光具座上10cm刻线处，移动光屏直到出现烛焰清晰的像，则该像是倒立、缩小的实像．（选填“放大”、“等大”或“缩小”）（3）将点燃的蜡烛移到光具座上35cm刻线处，移动光屏到合适位置可成清晰的像，生活中使用的放大镜、投影仪、照相机中成像原理与此相同的是投影仪．考点：凸透镜成像规律及其探究实验．专题：压轴题；探究型实验综合题．分析：（1）根据凸透镜成像中u=2f，成倒立等大的实像，v=2f，可计算焦距．（2）（3）根据凸透镜成像的三种情况及其应用：u＞2f，成倒立、缩小的实像，照相机利用了此原理．2f＞u＞f，成倒立、放大的实像，应用与投影仪或幻灯机．u＜f，成正立、放大的虚像．应用与放大镜．解答：解：（1）由图可知，物距u=50cm﹣30cm=20cm，移动光屏到合适位置，在光屏上得到一个清晰、等大、倒立的像，由凸透镜成像中u=2f，成倒立等大的实像，v=2f可得2f=20cm，f=10cm．（2）将点燃的蜡烛移到光具座上10cm刻线处，则u=40cm＞2f，由凸透镜成像规律可知，则该像是倒立、缩小的实像；（3）将点燃的蜡烛移到光具座上35cm刻线处，2f＞u＞f，由凸透镜成像规律可知，成倒立、放大的实像，应用与投影仪或幻灯机．故答案为：（1）10；（2）缩小；（3）投影仪．点解答此题的关键是注意“将蜡烛移至10cm刻度线处”和“将蜡烛移至评： 35cm刻度线处”不是指的物距．17．（8分）（2020•遵义）小明在做“用伏安法测电阻”的实验中，所用的器材有3V的电源，最大阻值为10Ω的滑动变阻器R，待测电阻Rx及如图甲所示的其它器材．（1）如图甲，实验电路还未连接完整，请用笔画线代替导线在答题卡相应图中将实验电路连接完整，要求滑动变阻器滑片向右移动时，电流表的示数增大．（2）连接电路时，开关应处于断开状态．（3）调节滑动变阻器进行多次测量，其中一次当电压表的示数为2.5V时，电流表对应的示数如图乙所示，则本次测得的待测电阻Rx= 9.6 Ω．（保留两位有效数字）（4）做完以上实验后，小明还用该实验装置来探究电流与电压的关系，计划测量当Rx两端电压分别为1V、2V、3V时对应的电流，但发现无论调节滑动变阻器都不能使Rx两端电压达到1V，原因可能是滑动变阻器R的阻值太小．考点：伏安法测电阻的探究实验．专题：压轴题；探究型实验综合题．分析：（1）掌握滑动变阻器的接法，滑动变阻器滑片向右移动时，电流表的示数增大，则滑动变阻器的阻值需减小；（2）为保护电路，连接电路时，开关应处于断开状态；（3）确定电流表的量程和分度值，读出示数，根据R=计算出电阻值；（4）根据串分压的知识进行分析．解解：（1）滑动变阻器滑片向右移动时，电流表的示数增大，所以滑动变阻。

贵州省遵义市中考物理试卷一、单项选择题（本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．）1．2016年春节联欢晚会上，推出了“全民抢红包”活动，观众通过手机微信的“摇一摇”入口，就可以参与抢红包，手机抢红包过程中用来传递信息的是（）A．声波 B．空气 C．电磁波 D．光导纤维2．下列温度值最接近实际的是（）A．健康成年人的体温是39℃B．让人感觉温暖而舒适的室内温度是25℃C．洗澡时淋浴的适宜水温是60℃D．在一个标准大气压下盐水的凝固点是0℃3．水翼船下部的水翼做成上表面凸起，下表面平直的形状，当水翼船在水中高速行驶时，随船便获得升力，这是因为（）A．水翼上方水流速度大，压强小B．水翼上方水流速度大，压强大C．水翼下方水流速度大，压强小D．水翼下方水流速度大，压强大4．物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是（）①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音．A．①②③ B．②③④ C．①③④ D．①②④5．中学生田径运动会中蕴含很多物理知识，向你说法正确的是（）A．跳高运动员跳起后，在惯性的作用下向上运动B．铅球离开手后飞行过程中，手的推力在对铅球做功C．800m赛跑中，运动员匀速通过弯道时，运动员的运动状态不变D．站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力大小相等6．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路 B．灯L2与开关S均开路C．灯L1与开关S均短路 D．灯L2与开关S均短路7．下列关于摩擦力的事例中说法正确的是（）A．人在水平地面上向前行走的过程中，地面对鞋底的摩擦力方向向后B．用力推停在水平地面上的汽车，未推动，是因为推力小于地面对汽车的摩擦力C．自行车刹车时，用力捏闸柄，是通过增大闸皮对车圈的压力增大摩擦力D．在水平地面上匀速推动各表面粗糙程度相同的长方体木箱，侧放比平放时的推力大8．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：18二、填空题（本大题包括5个小题，每空2分，共20分．9．2015年9月3日，在纪念世界反法西斯战争及中国人民抗日战争胜利70周年阅兵中，壮观的战机编队整齐飞过天安门上空，如图所示，以领航的战机为参照物，其他战机是的，战机发出震耳欲聋的轰鸣声，这里的“震耳欲聋”指声音特性中的．10．毛泽东同志曾用诗词“北国风光，千里冰封，万里雪飘，望长城内外，惟余莽莽…”描述我国北方的冬天．北方冬天气温下降至0℃以下时，水会凝固成冰，水在凝固过程中热量，温度．11．毕业前夕，摄影师用一架焦距不变的照相机给各班的同学照毕业相，照相机的镜头相当于一个凸透镜，对光有作用．遇到人数较多的班级，摄影师会增大镜头到同学们的距离，此时所成的像到镜头的距离．12．伴随道安高速的通车，遵义全面实现了县县通高速的目标，步入“高速时代”．正安至贵阳相距280km，一辆质量为400kg，车轮与地面的总接触面积为800cm2的轿车，丛正安到贵阳用时2小时48分，则轿车行驶的平均速度为km/h，该轿车静止时对水平地面的压强为Pa．（g取10N/kg）13．如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R′的滑片P在a点时，电流表示数为0.5A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图象如图乙所示，则R= Ω，电路消耗的最小功率为P= W．三、实验及作图（本大题包括4个小题，14题4分，15题6分，16题4分，17题6分，共20分．）14．（1）如图甲是一条从玻璃斜射入空气的光线，请在图甲中画出对应的反射光线和大致的折射光线，并标出反射角的大小．（2）手机自拍已成一种时尚．如图乙所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在乙图中画出力F1和F2的力臂l1和l2．15．某同学测量一块形状不规则，体积较大的矿石的密度．（1）在调节天平平衡过程中，发现指针如图甲所示，此时应将左端的平衡螺母向调．（2）用调好的天平测量矿石的质量，当天平平衡时，右盘中砝码及游码位置如图乙所示．因矿石体积较大，他借助于溢水杯，用细线将矿石拴好后缓慢放入水面恰好与溢水杯相平的溢水杯中，并用空烧杯收集溢出的水倒入量筒中，水的体积如图丙所示，矿石的密度是kg/m3．他测出的矿石密度与真实值相比（选填“偏大”、“偏小”或“不变”）．16．如图所示，用改进后的实验装置探究“浮力大小与哪些因素有关”，将盛有适量水的烧杯放置在升降台上，使升降台逐渐上升．（1）物体完全浸没在水中时，所受的浮力大小为N．（2）下列图丙中能正确反映水面刚好接触物体下表面开始到图乙所示位置时，弹簧测力计示数F与升降台高度h关系的图象是．17．用如图所示的实验器材测量额定电压为3.8V的小灯泡的额定功率，电源电压为6V且保持不变，滑动变阻器规格为“20Ω，1A”，小灯泡电阻约为10Ω．（1）图甲中电路未连接完整，请用笔画线代替导线，在答题卡相应图中将实验电路连接完整．要求滑动变阻器滑片向左移动时，电压表的示数减小．（2）电路连接好后，闭合开关，移动滑动变阻器滑片进行三次测量，部分数据记录在表格中，在第3次测量中，电压表示数为4.5V，此时电流表示数如图乙所示，请将电流表示数填在相应位置．实验次数 1 2 3电压表示数U/V 3.0 3.8 4.5电流表示数I/A 0.30 0.34（3）根据表中数据可知，小灯泡的额定功率为W．四、综合应用题（本大题包括3个小题，18题7分，19题9分，20题10分，共26分．请将解答过程填写到答题卡相应题号的位置处．）18．搬运工人用如图所示的滑轮组将一个重120N的物体匀速提升3m，所用的拉力为50N，不计绳重及摩擦．求：（1）滑轮组的机械效率；（2）动滑轮的重；（3）若用该滑轮组同时拉4个这样的物体，拉力为多大．19．太阳能热水器具有安全、节能、环保等优点，某品牌太阳能热水器保温储水箱储水120kg，集热管长1.8m，内底部到储水箱中水面的高度为1.5m．若某地太阳光照射的时间为平均每天5h，太阳能辐射到集热管上的平均功率为3.5×103W．[c水=4.2×103J/（kg•℃），g取10N/kg，ρ水=1.0×103kg/m3]求：（1）水对集热管内底部的压强；（2）当储水箱中的水吸收的热量为2.52×107J时，水升高的温度；（3）若该太阳能集热管5h接收的能量全部用来驱动一辆电动汽车，电动汽车质量为500kg，运行过程中受到的平均阻力为车重的0.02倍，可供该电动汽车以36km/h的速度匀速行驶多少小时．20．如图所示，电源电压保持不变，灯丝电阻不受温度影响，滑动变阻器的最大电阻为12Ω．当S闭合，S1断开，滑动变阻器的滑片P在a端时，电压表示数为6V；当S、S1都闭合，滑动变阻器的滑片P在b端时，电流表的示数为2A．（1）当S、S1都闭合，滑动变阻器的滑片P在b端时，电压表的示数是多少？（2）电源电压是多少？（3）S闭合，S1断开，滑动变阻器的滑片P在a端时，灯L在10min内消耗的电能是多少？贵州省遵义市中考物理试卷参考答案与试题解析一、单项选择题（本大题包括8个小题，每小题3分，共24分．每小题只有一个正确答案，请在答题卡选择题栏内，用2B铅笔将对应题目答案的标号涂黑．）1．2016年春节联欢晚会上，推出了“全民抢红包”活动，观众通过手机微信的“摇一摇”入口，就可以参与抢红包，手机抢红包过程中用来传递信息的是（）A．声波 B．空气 C．电磁波 D．光导纤维【考点】电磁波的传播．【分析】手机是通过电磁波来传递信息的，据此可直接做出判断．【解答】解：手机既可以接收电磁波，也可以发射电磁波，是利用电磁波来传递信息的，因此手机抢红包过程中用来传递信息的是电磁波．故选C．2．下列温度值最接近实际的是（）A．健康成年人的体温是39℃B．让人感觉温暖而舒适的室内温度是25℃C．洗澡时淋浴的适宜水温是60℃D．在一个标准大气压下盐水的凝固点是0℃【考点】温度．【分析】此题考查我们对常见物体或环境温度的认识，结合对生活的了解和对温度单位摄氏度的认识，选出符合实际的选项．【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小．此选项不符合实际；B、人体正常体温在37℃左右，感觉舒适的温度在25℃左右．此选项符合实际；C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到60℃．此选项不符合实际；D、晶体凝固点与物质种类有关，标准大气压下水的凝固点的0℃，盐水的凝固点要低一些．此选项不符合实际．故选B．3．水翼船下部的水翼做成上表面凸起，下表面平直的形状，当水翼船在水中高速行驶时，随船便获得升力，这是因为（）A．水翼上方水流速度大，压强小B．水翼上方水流速度大，压强大C．水翼下方水流速度大，压强小D．水翼下方水流速度大，压强大【考点】流体压强与流速的关系．【分析】流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．【解答】解：当船在水中高速航行时，水翼上表面凸起，它与船体间的水流速度大，压强小；水翼下表面的水流速度小，压强大，因此在水翼的上下表面存在向上的压力（压强）差，所以船便获得升力．故选A．4．物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是（）①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音．A．①②③ B．②③④ C．①③④ D．①②④【考点】电磁感应．【分析】电磁感应现象的内容是：闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流；明确选择项中提到的这四个电学设备的制成原理，然后与题目要求对应，从而可以得到答案．【解答】解：①来回摇晃手摇式电筒，使磁体在线圈中运动，则线圈切割磁感线，会产生感应电流，使小灯泡发光，利用了电磁感应原理；②对着动圈式话筒说话，声音带动线圈在磁场中运动，线圈切割磁感线，产生变化的电流，利用了电磁感应原理；③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息，利用了电磁感应原理；④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音，是利用了磁场对电流产生力的作用，不是利用电磁感应原理．综上所述，利用电磁感应原理工作的是①②③．故选A．5．中学生田径运动会中蕴含很多物理知识，向你说法正确的是（）A．跳高运动员跳起后，在惯性的作用下向上运动B．铅球离开手后飞行过程中，手的推力在对铅球做功C．800m赛跑中，运动员匀速通过弯道时，运动员的运动状态不变D．站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力大小相等【考点】惯性；力作用的相互性；物体运动状态变化的原因；力是否做功的判断．【分析】（1）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性（2）物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可．（3）运动状态的改变包括运动速度和方向的改变；（4）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条直线上．【解答】解：A、跳高运动员跳起后，是因为运动员具有惯性，所以向上运动，但惯性不是力，不能说在惯性的作用下．故A错误；B、铅球离开手后飞行过程中，不再受到推力的作用，有距离无力，手的推力没有对铅球做功．故B错误；C、800m赛跑中，运动员匀速通过弯道时，运动方向不断变化，所以运动员的运动状态改变．故C错误；D、站在主席台上宣誓的运动员代表受到的支持力与他对主席台的压力是一对相互作用力，大小相等．故D正确．故选D．6．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路 B．灯L2与开关S均开路C．灯L1与开关S均短路 D．灯L2与开关S均短路【考点】电路的三种状态．【分析】用电器短路是指用一根导线将某个用电器的两端连接起来，被短路的用电器中无电流通过．但与导线串联的其它用电器若能工作，说明除被导线并联的部分电路外电路是导通的．【解答】解：由图可知：L1与L2是串联电路，在电路中任意一处断开，则灯泡都不能工作．导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，说明电路都为断路；当导线并联在ac两点间时，灯L1，L2均不发光，说明cd间有断路，即灯L2开路；当导线并联在cd两点间时，灯L1，L2均不发光，说明灯L1开路或开关开路；当导线并联在bd两点间时，灯泡L1发光，说明灯L1正常，bd间发生断路，因此电路故障为灯L2与开关S均开路．故选B．7．下列关于摩擦力的事例中说法正确的是（）A．人在水平地面上向前行走的过程中，地面对鞋底的摩擦力方向向后B．用力推停在水平地面上的汽车，未推动，是因为推力小于地面对汽车的摩擦力C．自行车刹车时，用力捏闸柄，是通过增大闸皮对车圈的压力增大摩擦力D．在水平地面上匀速推动各表面粗糙程度相同的长方体木箱，侧放比平放时的推力大【考点】摩擦力的方向；二力平衡条件的应用；摩擦力大小的影响因素；增大或减小摩擦的方法．【分析】（1）人鞋底受到的摩擦力是人前进的动力，从而判断出鞋底受到地面摩擦力的方向；（2）二力平衡的条件是：作用在同一个物体上，大小相等、方向相反、作用在同一直线上；（3）（4）摩擦力大小的因素是压力大小和接触面的粗糙程度；【解答】解：A、人之所以走路时向前，是因为地面给人鞋底的摩擦力向前，故A错误；B、用力推停在水平地面上的汽车，未推动，是因为推力和摩擦力大小相等，即推理等于地面对汽车的摩擦力，故B错误；C、自行车刹车时，用力捏闸柄，是通过增大闸皮对车圈的压力增大摩擦力，故C正确；D、水平地面上匀速推动各表面粗糙程度相同的长方体木箱，侧放和平放时的压力、接触面的粗糙程度都是相同的，所以摩擦力是相同的，故D错误；故选C．8．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：18 【考点】电功率的计算．【分析】根据电路图可知，电阻R1与变阻器R2串联，电压表测量R1两端电压，电流表测量电路中的电流；根据欧姆定律和P=I2R分别表示出滑片P在中点和在b端时R1、R2消耗的功率之比，进一步求出R2消耗的功率之比．【解答】解：根据电路图可知，电阻R1与变阻器R2串联，电压表测量R1两端电压，电流表测量电路中的电流；设滑片P移到变阻器中点和b点时电路中的电流分别为I1、I2；已知P1：P1′=25：9，由P=I2R可得： ===；设滑动变阻器R2的最大阻值为R，滑片P在中点和在b端时，R2消耗的功率之比：==×=×=．故选D．二、填空题（本大题包括5个小题，每空2分，共20分．9．2015年9月3日，在纪念世界反法西斯战争及中国人民抗日战争胜利70周年阅兵中，壮观的战机编队整齐飞过天安门上空，如图所示，以领航的战机为参照物，其他战机是静止的，战机发出震耳欲聋的轰鸣声，这里的“震耳欲聋”指声音特性中的响度．【考点】参照物及其选择；音调、响度与音色的区分．【分析】（1）被研究的物体与参照物之间的相对位置如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的；（2）乐音有三个特性，音调、响度和音色，响度与声源振动的幅度有关，振动幅度越大，响度越大．【解答】解：由图可知，战机编队整齐飞过天安门上空，以领航的战机为参照物，其他战机与领航的战机之间没有位置变化，其他战机是静止的；响度反映的是声音的大小，震耳欲聋指声音的响度大．故答案为：静止；响度．10．毛泽东同志曾用诗词“北国风光，千里冰封，万里雪飘，望长城内外，惟余莽莽…”描述我国北方的冬天．北方冬天气温下降至0℃以下时，水会凝固成冰，水在凝固过程中放出热量，温度不变．【考点】凝固与凝固放热特点．【分析】本题要从晶体熔化或凝固时对热量的要求和温度是否变化考虑．北方冬天气温下降至0℃以下时，水会凝固成冰，属于晶体凝固，要放热但温度不变．【解答】解：冰是晶体，水凝固成冰的过程是晶体凝固过程，晶体凝固过程需要放出热量，但是温度保持不变．故答案为：放出；不变．11．毕业前夕，摄影师用一架焦距不变的照相机给各班的同学照毕业相，照相机的镜头相当于一个凸透镜，对光有会聚作用．遇到人数较多的班级，摄影师会增大镜头到同学们的距离，此时所成的像到镜头的距离减小．【考点】凸透镜成像的应用．【分析】凸透镜对光线有会聚作用；凸透镜成实像时，物距增大，像距减小，像减小；物距变小，像距变大，像变大．【解答】解：凸透镜对光线有会聚作用；因为照相机成倒立、缩小的实像，而凸透镜成实像时，物距增大，像距减小，像减小，因此当摄影师增大镜头到同学们的距离，需减小像到镜头的距离．故答案为：会聚；减小．12．伴随道安高速的通车，遵义全面实现了县县通高速的目标，步入“高速时代”．正安至贵阳相距280km，一辆质量为400kg，车轮与地面的总接触面积为800cm2的轿车，丛正安到贵阳用时2小时48分，则轿车行驶的平均速度为100 km/h，该轿车静止时对水平地面的压强为5×104Pa．（g取10N/kg）【考点】变速运动与平均速度；压强的大小及其计算．【分析】（1）已知路程和时间，利用v=计算轿车行驶的平均速度；（2）水平面上的物体对水平面的压力等于重力，利用G=mg求出赛车对地面的压力，利用p=计算对地面的压强．【解答】解：轿车行驶的平均速度：v===100km/h；轿车对地面的压力：F=G=mg=400kg×10N/kg=4000N，轿车对地面的压强：p===5×104Pa；故答案为：100；5×104．13．如图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器R′的滑片P在a点时，电流表示数为0.5A，将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图象如图乙所示，则R= 15 Ω，电路消耗的最小功率为P= 0.9 W．【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，定值电阻R与滑动变阻器R′并联，电流表测干路电流．（1）滑片位于a点时通过滑动变阻器的电流最大，根据图乙可知滑动变阻器接入电路中的电阻和通过的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，根据并联电路的电流特点求出通过R的电流，利用欧姆定律求出R的阻值；（2）当滑动变阻器接入电路中的电阻最大时，电路消耗的总功率最小，根据图象可知通过滑动变阻器的最小电流，根据并联电路的电流特点求出干路的最大电流，利用P=UI求出电路消耗的最小功率．【解答】解：由电路图可知，定值电阻R与滑动变阻器R′并联，电流表测干路电流．（1）滑片位于a点时，滑动变阻器接入电路的阻值小，通过滑动变阻器的电流最大，由图乙可知，通过变阻器的最大电流I滑大=0.3A，此时变阻器接入电路中的电阻R滑=10Ω，因并联电路中各支路两端的电压相等，所以，由I=可得，电源电压：U=U滑=I滑大R滑=0.3A×10Ω=3V，因并联电路中干路电流等于各支路电流之和，所以，通过R的电流：IR =I﹣I滑大=0.5A﹣0.3A=0.2A，则R的阻值：R===15Ω；（2）当滑动变阻器接入电路中的电阻最大时，电路消耗的总功率最小，由图象可知，通过滑动变阻器的最小电流I滑小=0.1A，因并联电路中各支路独立工作、互不影响，所以，通过R的电流不变，即IR=0.2A，干路最小电流：I总小=I滑小+IR=0.1A+0.2A=0.3A，电路消耗的最小功率：P总小=UI总小=3V×0.3A=0.9W．故答案为：15；0.9．三、实验及作图（本大题包括4个小题，14题4分，15题6分，16题4分，17题6分，共20分．）14．（1）如图甲是一条从玻璃斜射入空气的光线，请在图甲中画出对应的反射光线和大致的折射光线，并标出反射角的大小．（2）手机自拍已成一种时尚．如图乙所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在乙图中画出力F1和F2的力臂l1和l2．【考点】作光的反射光路图；力臂的画法；作光的折射光路图．【分析】（1）在反射现象中，反射角等于入射角，反射光线、入射光线分居法线两侧；当光从玻璃中斜射入空气中时，折射光线向远离法线方向偏折．（2）力臂是从支点到力的作用线的距离．【解答】解：（1）先过入射点O垂直水面作出法线，则入射角为90°﹣40°=50°，反射角等于入射角，也为50°，在玻璃中法线的下侧画出反射光线；当光从玻璃中斜射入空气中时，折射角大于入射角，如图所示：（2）从支点O分别向F1和F2做垂线，垂线段的长度分别是两个力的力臂．如图所示：15．某同学测量一块形状不规则，体积较大的矿石的密度．（1）在调节天平平衡过程中，发现指针如图甲所示，此时应将左端的平衡螺母向左调．（2）用调好的天平测量矿石的质量，当天平平衡时，右盘中砝码及游码位置如图乙所示．因矿石体积较大，他借助于溢水杯，用细线将矿石拴好后缓慢放入水面恰好与溢水杯相平的溢水杯中，并用空烧杯收集溢出的水倒入量筒中，水的体积如图丙所示，矿石的密度是 2.74×103 kg/m3．他测出的矿石密度与真实值相比偏大（选填“偏大”、“偏小”或“不变”）．【考点】固体的密度测量实验．【分析】（1）天平使用前调节平衡时，要调节平衡螺母，规则是“右偏左调，左偏右调”，即指针向右偏就向左调平衡螺母，指针向左偏就向右调平衡螺母，调左侧的还是右侧的平衡螺母都一样．（2）①物体的质量等于砝码的质量加游码对于的刻度值．利用排开水的体积等效替代矿石的体积，通过量筒可读出体积的大小；再利用密度的公式可计算出矿石的密度；②评估实验结果时，重点分析体积和质量在测量过程中，哪些环节容易产生误差，对实验结果的影响会怎样．【解答】解：（1）如图，调节天平平衡时，指针右偏，说明天平右端下沉，平衡螺母向相反的方向移动，平衡螺母向左移动．（2）①由图乙可知，矿石的质量为m=100g+50g+10g+4.4g=164.4g，读图丙可知，量筒中水的体积等于矿石的体积为V=60cm3，矿石的密度ρ===2.74g/cm3=2.74×103kg/m3．。
