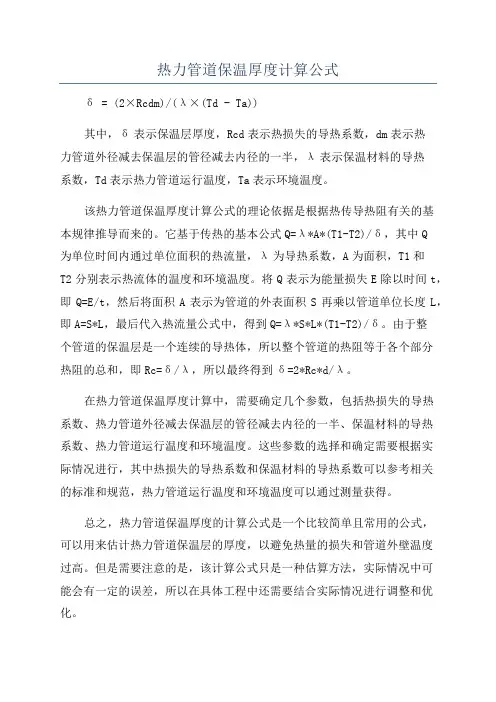

保温层厚度的计算方法

热力管道保温厚度计算公式δ = (2×Rcdm)/(λ×(Td - Ta))其中，δ表示保温层厚度，Rcd表示热损失的导热系数，dm表示热力管道外径减去保温层的管径减去内径的一半，λ表示保温材料的导热系数，Td表示热力管道运行温度，Ta表示环境温度。

该热力管道保温厚度计算公式的理论依据是根据热传导热阻有关的基本规律推导而来的。

它基于传热的基本公式Q=λ*A*(T1-T2)/δ，其中Q为单位时间内通过单位面积的热流量，λ为导热系数，A为面积，T1和T2分别表示热流体的温度和环境温度。

将Q表示为能量损失E除以时间t，即Q=E/t，然后将面积A表示为管道的外表面积S再乘以管道单位长度L，即A=S*L，最后代入热流量公式中，得到Q=λ*S*L*(T1-T2)/δ。

由于整个管道的保温层是一个连续的导热体，所以整个管道的热阻等于各个部分热阻的总和，即Rc=δ/λ，所以最终得到δ=2*Rc*d/λ。

在热力管道保温厚度计算中，需要确定几个参数，包括热损失的导热系数、热力管道外径减去保温层的管径减去内径的一半、保温材料的导热系数、热力管道运行温度和环境温度。

这些参数的选择和确定需要根据实际情况进行，其中热损失的导热系数和保温材料的导热系数可以参考相关的标准和规范，热力管道运行温度和环境温度可以通过测量获得。

总之，热力管道保温厚度的计算公式是一个比较简单且常用的公式，可以用来估计热力管道保温层的厚度，以避免热量的损失和管道外壁温度过高。

但是需要注意的是，该计算公式只是一种估算方法，实际情况中可能会有一定的误差，所以在具体工程中还需要结合实际情况进行调整和优化。

保温工程计算公式
保温工程的计算公式主要包括保温层厚度计算、保温材料导热系数计算、保温层传热损失计算以及保温材料消耗量计算等。

一、保温层厚度计算
1.较常用的计算方法为采用温度下降法，即根据要求的表面温度和环
境温度之间的温差，结合材料导热系数和保温层厚度，按照以下公式计算
保温层的厚度：
T-To=K*d
其中，T为表面温度，To为环境温度，K为保温材料导热系数，d为
保温层厚度。

2.根据热阻法，保温层的厚度可以通过以下公式计算：
d=(T-To)/(K*A)
其中，A为保温材料导热面积。

二、保温材料导热系数计算
保温材料导热系数的计算主要根据材料的基本性质和组织结构来确定。

较常用的计算方法有：
1.常规计算法：通过试验测定保温材料的导热系数，并按实际情况考
虑使用温度和湿度等因素进行修正。

2.标准法：根据国家标准或行业标准中提供的数据，选择符合要求的
保温材料导热系数。

三、保温层传热损失计算
保温层传热损失的计算可以使用以下公式：
Q=K*A*(T1-T2)/d
其中，Q为传热损失（热通量），K为保温材料导热系数，A为保温材料导热面积，T1为内表面温度，T2为外表面温度，d为保温层厚度。

四、保温材料消耗量计算
保温材料消耗量的计算主要基于保温材料的密度和实际需要的保温层厚度。

保温材料消耗量的计算公式为：
V=A*d
其中，V为保温材料消耗量，A为保温材料导热面积，d为保温层厚度。

以上是保温工程中常用的计算公式，具体应用时还需要结合具体情况和实际需求进行调整。

1.圆筒面（公称直径等于和小于1000mm 的管道和圆筒形设备）
（D1/D0）Ln（D1/D0）＝2λ/αsD0*（Tf-Ts）/（Ts-Ta）
δ＝（D1-D0）/ 2
2.平面单层保冷层（公称直径大于1000mm 的管道和圆筒形设备）
δ＝λ/αs*（Tf-Ts ）/（Ts-Ta ）
输入参数
输入参数介质温度 T f ＝
5℃露点温度 T d ＝20.54℃环境温度 Ta ＝
23.6℃表面温度 Ts ＝21.54℃取值T d +1℃相对湿度 RH ＝90%导热系数 λ＝0.034
w/（m·k）放热系数 αs ＝8.14w/（m2k）保温管内径 D 0＝
15mm 1.圆筒面（公称直径等于和小于1000mm 的管道和圆筒形设备）
福耐斯保温层厚度为δ＝17.3mm
3.95458≥
4.4715854公式右边2λ/αsD0*（Tf-Ts）/（Ts-Ta）注：设的保温厚度值必须使公式左边≥公式右边
2.平面单层保冷层（公称直径大于1000mm 的管道和圆筒形设备）
福耐斯保温层厚度为δ＝33.536891mm
计算保温层厚度（防凝露法）
一、保温厚度计算公式：
二、设计参数：
三、计算保温层厚度：
公式左边（D 1/D 0）Ln（D 1/D 0）＝
（Tf-Ts）/（Ts-Ta）。

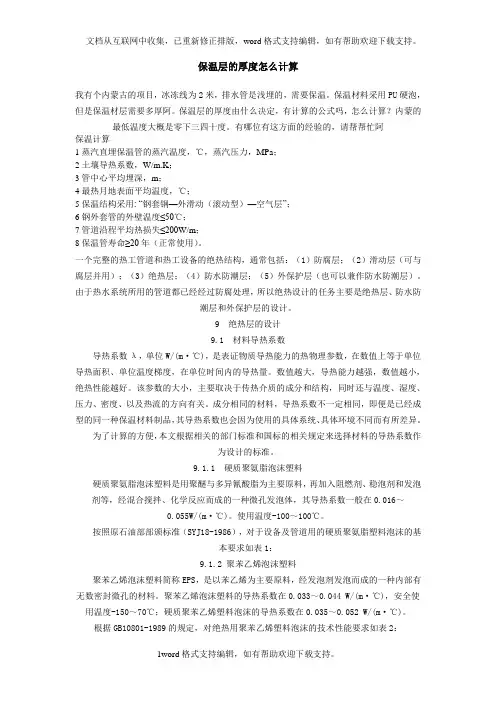

保温层的厚度怎么计算我有个内蒙古的项目，冰冻线为2米，排水管是浅埋的，需要保温。

保温材料采用PU硬泡，但是保温材层需要多厚阿。

保温层的厚度由什么决定，有计算的公式吗，怎么计算？内蒙的最低温度大概是零下三四十度。

有哪位有这方面的经验的，请帮帮忙阿保温计算1蒸汽直埋保温管的蒸汽温度，℃，蒸汽压力，MPa；2土壤导热系数，W/m.K；3管中心平均埋深，m；4最热月地表面平均温度，℃；5保温结构采用: “钢套钢—外滑动（滚动型）—空气层”；6钢外套管的外壁温度≤50℃；7管道沿程平均热损失≤200W/m；8保温管寿命≥20年（正常使用）。

一个完整的热工管道和热工设备的绝热结构，通常包括：（1）防腐层；（2）滑动层（可与腐层并用）；（3）绝热层；（4）防水防潮层；（5）外保护层（也可以兼作防水防潮层）。

由于热水系统所用的管道都已经经过防腐处理，所以绝热设计的任务主要是绝热层、防水防潮层和外保护层的设计。

9 绝热层的设计9.1 材料导热系数导热系数λ，单位W/(m·℃)，是表证物质导热能力的热物理参数，在数值上等于单位导热面积、单位温度梯度，在单位时间内的导热量。

数值越大，导热能力越强，数值越小，绝热性能越好。

该参数的大小，主要取决于传热介质的成分和结构，同时还与温度、湿度、压力、密度、以及热流的方向有关。

成分相同的材料，导热系数不一定相同，即便是已经成型的同一种保温材料制品，其导热系数也会因为使用的具体系统、具体环境不同而有所差异。

为了计算的方便，本文根据相关的部门标准和国标的相关规定来选择材料的导热系数作为设计的标准。

9.1.1 硬质聚氨脂泡沫塑料硬质聚氨脂泡沫塑料是用聚醚与多异氰酸脂为主要原料，再加入阻燃剂、稳泡剂和发泡剂等，经混合搅拌、化学反应而成的一种微孔发泡体，其导热系数一般在0.016～0.055W/(m·℃)。

使用温度-100～100℃。

按照原石油部部颁标准（SYJ18-1986），对于设备及管道用的硬质聚氨脂塑料泡沫的基本要求如表1：9.1.2 聚苯乙烯泡沫塑料聚苯乙烯泡沫塑料简称EPS，是以苯乙烯为主要原料，经发泡剂发泡而成的一种内部有无数密封微孔的材料。

保温层的厚度怎么计算1.正常情况下的保温层厚度计算：首先，需要确定要使用的保温材料的导热系数（λ），单位为W/(m·K)。

然后，确定所在环境的温度差（ΔT），即介质温度和环境温度之差。

最后，根据希望的保温效果（通常以保温层中心的温度为基准），使用以下公式计算保温层的厚度（d）：d=(ΔT×希望的保温效果)/(λ×2)例如，如果希望在介质温度为100°C，环境温度为25°C的情况下，保温层中心的温度不超过70°C，且保温材料的导热系数为0.04W/(m·K)，则保温层的厚度可以计算为：d = ((100 - 25) × 0.7) / (0.04 × 2) = 87.5 mm2.冷却设备的保温层厚度计算：对于冷却设备，保温层的厚度计算可以使用类似的方法，只需将温度差改为冷介质温度和环境温度之差，并根据要求的保温效果计算厚度。

3.管道的保温层厚度计算：在管道保温层的厚度计算中，需考虑到管道的直径、流体温度、环境温度等因素。

根据使用的保温材料的导热系数、管道的外径和环境温度，可以使用以下公式计算保温层的厚度（d）：d=(0.21×管道外径×(流体温度-环境温度))/(保温材料导热系数)需要注意的是，以上方法仅为一般情况下的保温层厚度计算方法，实际情况中还需要考虑到一些其他因素，如保温材料的耐久性、成本、安装和维修方便性等。

因此，在具体的工程设计中，应该综合考虑以上因素进行细致的计算和决策。

在实际工程中，还可以使用一些专业的工程设计软件来进行保温层厚度计算，这些软件通常会综合考虑以上因素，提供更准确和可靠的计算结果。

保温层厚度计算保温层厚度计算有A种方法，选择介绍四种方法：经济厚度法；直埋管道保温热力法；多层绝热层法；允许降温法。

将计算结果经对比分析后选定厚度。

1．保温层经济厚度法(1)厚度公式式中δ——保温层厚度，m；Do——保温层外径，m；Di——保温层内径，取0．125m；A1——单位换算系数，A1=1．9×10-3；λ——保温材料制品导热系数，取0．028W／(m·℃)；τ——年运行时间，取5840h；fn——热价，现取7元／106kJ；t——设备及管道外壁温度，不计玻璃钢管酌保温性能，取介质温度55℃；ta——保温结构周围环境的空气温度，取极端土壤地温5℃；Pi——保温结构单位造价，Pl——保温层单位造价，硬质聚氨酯泡沫塑料造价1700元／m3；P2——保护层单位造价，玻璃钢保护层取135元／m2；S——保温工程投资贷款年分摊率，按复利率计息，n——计算年限，取15年；i——年利率(复利率)，取7％；a——保温层外表向外散热系数，取11．63W／(cm2·℃)。

用试差法，经计算δ=22．5mm。

(2)管道保温层表面散热损失式中q——单位表面散热损失，W／m。

经计算q=42．2W／m，满足国标GB4272—84《设备及管道保温技术通则》要求。

(3)温降计算式中△t——卑位长度温降，℃／km；Q——流量，kg／h；cp——比热容，W·h／(kg·℃)；L——管长，km。

△t=0．15℃／km，满足建设方提出的温降要求。

(4)保温结构外表面温度式中ts——保温层外表面温度，℃。

经计算ts=9．44℃。

保温层计算规则一、引言在建筑领域中，保温层是非常重要的一部分，它能有效地降低能源消耗，提高建筑的舒适度。

然而，为了保证保温层的性能，我们需要进行精确的计算和设计。

本文将介绍保温层计算的一些规则和方法。

二、保温层的作用和分类保温层主要起到隔热的作用，阻止室内外热量的传递。

根据不同的材料和结构，保温层可以分为常见的五类：气泡膜保温层、聚苯板保温层、岩棉保温层、聚氨酯保温层和挤塑板保温层。

三、保温层厚度的计算保温层的厚度是保证其隔热性能的重要因素之一。

一般来说，保温层的厚度应根据当地的气候条件和要求来确定。

常见的计算方法有两种：经验法和数值法。

1. 经验法经验法是根据经验公式计算保温层的厚度。

例如，根据《建筑设计规范》中的规定，气候条件为寒冷地区时，保温层厚度的计算公式可以为：保温层厚度 = （室内设计温度 - 外界设计温度）/（保温材料的导热系数× 室内外温差）。

2. 数值法数值法是根据热传导理论和计算工具进行保温层厚度的计算。

通过建立建筑模型，应用有限元分析等方法，可以模拟热传导过程，从而得到合理的保温层厚度。

四、保温材料的选择保温层的性能与所选用的保温材料密切相关。

常见的保温材料有：聚苯板、岩棉、聚氨酯等。

选择保温材料时需要考虑以下因素：导热系数、吸湿性、防火性能、施工方便性和环境友好性。

五、保温层施工要点保温层的施工要点包括以下几个方面：1. 表面处理：保温层施工前需要对基层进行清理、修补和处理，确保基层平整、牢固。

2. 材料选择：根据建筑设计和要求，选择合适的保温材料，并检查其质量和性能。

3. 施工工艺：根据保温材料的特点和要求，选择合适的施工工艺，如粘贴、抹灰等。

4. 施工质量控制：保温层施工过程中需要进行质量控制，包括材料检查、工艺检查和施工记录等。

六、保温层的检测和验收为了确保保温层的性能和质量，需要进行相关的检测和验收工作。

常见的方法包括热工性能测试、密封性测试和外观质量检查等。

保温层的厚度怎么计算
1.经验法
经验法是一种简单粗略的计算方法，通过经验值来估算保温层的厚度。

这种方法适用于一般建筑物或设备的保温设计。

经验法需要考虑到保温材
料的导热系数、室内外温差、环境温度等因素。

根据经验值表，找到相应
的保温材料、环境温度和温差，即可得到保温层的厚度。

2.热工计算法
热工计算法是一种更加精确的计算方法，通过数学模型和热工方程来
计算保温层的厚度。

这种方法需要考虑到建筑物或设备的外表面温度、室
内表面温度、保温材料的导热系数、外界环境温度等因素。

通过热传导方
程计算，可以得到保温层的厚度。

3.能耗计算法
能耗计算法是一种以能耗为基础的计算方法，通过设定能耗限制来确
定保温层的厚度。

这种方法需要考虑到建筑物或设备的能源消耗情况，以
及保温材料的导热系数、室内外温差等因素。

通过计算能耗，将其限制在
一定范围内，得到保温层的厚度。

4.经济性计算法
经济性计算法是一种以经济成本最低为目标的计算方法，通过考虑保
温材料的价格和使用寿命，来确定保温层的厚度。

这种方法需要综合考虑
建筑物或设备的投资、运行和维护成本，以及保温层的导热系数、温差等
因素。

通过最小化经济成本，可以得到最经济的保温层厚度。

需要注意的是，以上方法只是一些常见的计算方法，具体选择哪种方法以及计算的具体步骤还需要根据具体的保温要求和项目情况进行选择和确定。

同时，还需要考虑到其他因素的影响，比如施工工艺、材料的使用特性、使用环境等。

因此，保温层的厚度计算往往是一个综合分析和决策的过程。

编号：SM-ZD-55758 保温层厚度计算Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改保温层厚度计算简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

保温层厚度计算有A种方法，选择介绍四种方法：经济厚度法；直埋管道保温热力法；多层绝热层法；允许降温法。

将计算结果经对比分析后选定厚度。

1．保温层经济厚度法(1)厚度公式式中δ——保温层厚度，m；Do——保温层外径，m；Di——保温层内径，取0．125m；A1——单位换算系数，A1=1．9×10-3；λ——保温材料制品导热系数，取0．028 W／(m·℃)；τ——年运行时间，取5840h；fn——热价，现取7元／106kJ；t——设备及管道外壁温度，不计玻璃钢管酌保温性能，取介质温度55℃；ta——保温结构周围环境的空气温度，取极端土壤地温5℃；Pi——保温结构单位造价，Pl——保温层单位造价，硬质聚氨酯泡沫塑料造价1700元／m3；P2——保护层单位造价，玻璃钢保护层取135元／m2；S——保温工程投资贷款年分摊率，按复利率计息，n——计算年限，取15年；i——年利率(复利率)，取7％；a——保温层外表向外散热系数，取11．63W／(cm2 ·℃)。
