电缆型号选择及负荷的计算

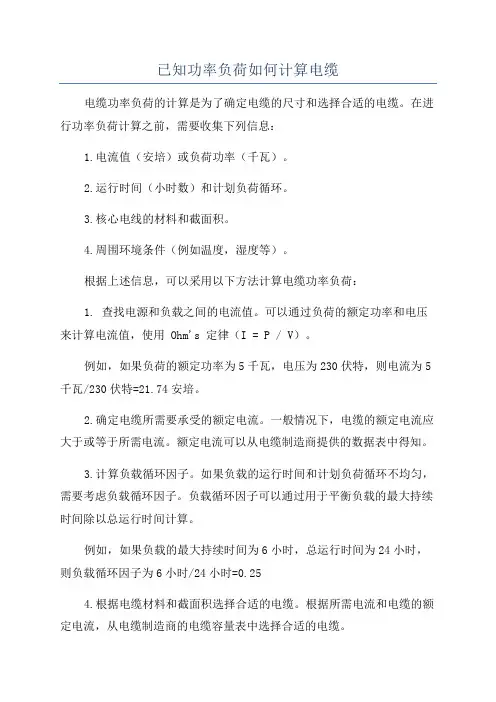

已知功率负荷如何计算电缆电缆功率负荷的计算是为了确定电缆的尺寸和选择合适的电缆。

在进行功率负荷计算之前，需要收集下列信息：1.电流值（安培）或负荷功率（千瓦）。

2.运行时间（小时数）和计划负荷循环。

3.核心电线的材料和截面积。

4.周围环境条件（例如温度，湿度等）。

根据上述信息，可以采用以下方法计算电缆功率负荷：1. 查找电源和负载之间的电流值。

可以通过负荷的额定功率和电压来计算电流值，使用 Ohm's 定律（I = P / V）。

例如，如果负荷的额定功率为5千瓦，电压为230伏特，则电流为5千瓦/230伏特=21.74安培。

2.确定电缆所需要承受的额定电流。

一般情况下，电缆的额定电流应大于或等于所需电流。

额定电流可以从电缆制造商提供的数据表中得知。

3.计算负载循环因子。

如果负载的运行时间和计划负荷循环不均匀，需要考虑负载循环因子。

负载循环因子可以通过用于平衡负载的最大持续时间除以总运行时间计算。

例如，如果负载的最大持续时间为6小时，总运行时间为24小时，则负载循环因子为6小时/24小时=0.254.根据电缆材料和截面积选择合适的电缆。

根据所需电流和电缆的额定电流，从电缆制造商的电缆容量表中选择合适的电缆。

例如，如果所需电流为21.74安培，选择的电缆的额定电流应大于或等于21.74安培。

5.考虑周围环境条件。

在电缆功率负荷计算中，还需要考虑电缆所处环境的温度，湿度等条件。

这些因素可能会影响电缆的容量和使用寿命，因此需要相应地调整电缆容量。

例如，在高温环境下，电缆可能需要根据温度校正因子进行调整。

以上是计算电缆功率负荷的基本步骤。

根据具体的应用场景和需求，还可以考虑其他因素，例如电缆的长度、电缆的电阻和电感等等。

因此，在实际应用中，应根据具体情况和相关规范进行计算和选择。

如何计算电线电缆负荷一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cosφ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

电线负荷的计算方法低压380电机，一个千瓦2安培额定电流=功率/（供电电压*功率因数），如果是380V，再除以1.732，如果不知道功率因数，一般电机在0.85左右，建议按0.85框算380v电机额定电流可安每千瓦2安算，按2安算功率因数是0.76一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bv V铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

简单易懂的电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成下列五大类：1. 裸电线2. 绕组线3. 电力电缆4. 通信电缆和通信光缆5. 电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体, 电线电缆的规格都以导体的截面表示2. 绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线) 缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cos Φ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732 ×cosΦ)P-功率(W);U-电压(380V);cos Φ-功率因素(0.8);I- 相线电流(A)一般铜导线的安全截流量为5-8A/ 平方毫米，铝导线的安全截流量为3-5A/ 平方毫米。

在单相220V线路中，每1KW功率的电流在4-5A 左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A 左右。

也就是说在单相电路中，每1 平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW 的功率。

但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。

电缆允许的安全工作电流口诀：十下五(十以下乘以五) 百上二 (百以上乘以二) 二五三五四三界(二五乘以四, 三五乘以三)七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化, 在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级, 如二点五铜芯线就是在二点五铝芯线上升一级, 则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电（线）缆类型线缆规格型号含义：电线型号中：字母B 表示布电线，字母V 表示塑料中的聚氯乙烯，字母R 表示软线（导体为很多细丝绞在一起）。

电源基础知识电力电缆计算及选型电力电缆是电力传输和分配系统中必不可少的组成部分，它负责将发电厂、变电站或配电站中的电能传输到各个用电设备中。

在进行电力电缆的计算及选型过程中，需要考虑多个因素，包括电流负载、电缆截面积、电缆长度等。

本文将介绍电力电缆计算及选型的基础知识。

一、电力电缆计算的基本步骤1.确定电流负载：首先需要确定每条电缆所承载的电流负载，这个值是根据用电设备的功率和电压来计算的。

一般来说，用电设备的额定功率可以从设备的名称牌或者技术规格书中获得。

2.确定电缆长度：根据电缆的布线方案和用电设备的位置，确定每条电缆的长度。

计算电缆长度时要考虑电缆的走线路径、折线处的转弯半径，以及电缆的储备长度。

3.根据电缆材料和环境条件，确定电缆的电阻和电抗：电力电缆的电阻和电抗会影响电缆的功耗和线路的稳定性。

在电缆的选型过程中，需要考虑电缆所处的环境条件和工作温度，以及所需的导电材料。

4.计算电缆的截面积：通过根据电流负荷和电缆的材料特性，以及所需的最大电压降，计算电缆的截面积。

5.选择合适的电缆型号：根据上述计算结果，选择合适的电缆型号。

需要注意的是，电缆的选型应满足国家或地方的电力标准要求，并且还需要考虑电缆的可靠性、耐火性、抗湿性、耐老化性等特性。

二、电缆截面积的计算方法电缆截面积的计算是电力电缆计算及选型的关键步骤。

一般来说，电缆的截面积越大，其输送电流的能力越强。

而过小的截面积可能导致电缆过载，影响电力传输的稳定性。

计算电缆截面积的方法主要有两种：理论计算和经验法计算。

1.理论计算法：该方法是根据电缆所承载的电流负载、电缆的材料特性、电压降等因素来计算电缆截面积的。

其中，电缆的电流负载可以根据用电设备的功率和电压来计算，电缆的材料特性可以从电缆厂家提供的相关数据中获取，电压降可以通过电缆每米的电阻和电抗来计算。

2.经验法计算：该方法是根据经验公式和经验数据来计算电缆截面积的。

这种方法适用于一些常见的电缆应用场景，如住宅、商业和工业用电。

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例 Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为： P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bv V铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

1.5平方=2970瓦 1.5平方线*1980=2970瓦=220伏*13.5A（不超过16A）2.5平方=4950瓦 2.5平方线*1980=4950瓦=220伏*22.5A（16A~25A）4.0平方=7920瓦4平方线*1980=7920瓦=220伏*36A （25A~32A）6.0平方=11880瓦6平方线*1980=11880瓦（32A~40A）10平方线*1980=19800瓦16平方线*1980=31680瓦空调：1公制马力(HP)(匹)=0.735KW(千瓦)=735W1千瓦时=1度电电线的负荷按线径的粗细及横截面积决定具体如下：4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

电线电缆负载电流值-电工常识电工常识－电线负载电流值国标GB4706.1-1992/1998规定的电线负载电流值（部分）注：明敷载流量值系根据S>2De(De-电线外径)计算220w大约为1A举例说明：1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A 在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

0.75直径0.23根数19电流5A. 1.0直径0.26根数19电流7A.1.5直径0.32根数19电流10A2.5直径0.41根数19电流17A6.0直径0.64根数19电流40A 10.0直径0.52根数49电流65A2.5平方毫米28A。

4平方毫米35A。

6平方毫米48A。

10平方毫米65A。

16平方毫米91A。

25平方毫米120A。

一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率〔Pm〕为：以1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取平安系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方〞的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的平安载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的平安载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的平安载流量为5~8A/mm2，铝导线的平安载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以平安的电力是每平米6A电力使用每平米7A ，平安的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A 10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bvV铜导线平安载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备额定电压380V的2.5KW以下的电机〕，可用于单相照明等〔额定电压220V〕设备，每相能承载2.5KW以下的单相设备的。

电缆的选择应考虑的因素和条件很多，这么大的事，一定要找一个正规的设计院进行正规设计，并按设计进行严格施工，才能保证安全。

这里给你一个简单示例，严格地说不是很正规。

1、根据负荷电流初步选择电缆截面：对10KV线路，10000KV A容量对应的额定电流是：Ie=Se/(1.732*Ue)=10000/(1.732*10.5)=550A；查表，10KV150平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为325A，10KV240平方毫米的交联聚乙烯绝缘铝芯电缆在直埋在地下，温度为25℃时的载流量为395A，若选铜芯电缆截流量增加1.3倍；若想达到550A的截流量，需要双根10KV185平方毫米的交联聚乙烯绝缘铝芯电缆或双根10KV240平方毫米的交联聚乙烯绝缘铝芯电缆，根据铜价现在比较贵的现实，建议选用铝芯电缆；又根据规程的规定，电缆故障后修复时间比较长，对重要场合应考虑全负荷备用，即应选择4根电缆并列运行，本人认为，当有投资能力时，应按规程执行，当资金不足时，若该开闭站是双电源供电，则可以不考虑备用，若该开闭站是单电源供电，负荷也不太重要时，则可以选用三根电缆，并列运行，平时使负荷率不高，减少线损，提高电压质量，遇有一根电缆故障时（一般情况下不会二条电缆同时损坏），停运一根电缆也能保障正常供电。

2、校验导线在使用场地的热稳定性，保证短路事故状态下电缆不致损坏。

这需要上级电缆的参数，计算出短路电流后进行计算，一般来说，10KV的短路电流应小于31.5KA，选双185平方毫米电缆或双240平方毫米电缆应没有问题。

3、校验导线的电压降。

1.常规做法目前，在工业和民用建筑的电气设计中，通常按最大负载电流Imax来选择电缆截面，即按电缆发热的允许电流Ial来选定。

由于电缆的价格较贵，一般在考虑适当的发展余地后，选定一个允许电流大于最大负载电流的电缆截面，至多加留一挡的余地。

例如，某一干线最大负载电流Imax=100A，按常规的做法，选择电缆截面 Sal=25mm2(假定埋地敷设)，其允许电流Ial=110A。

电力负荷的计算及电缆选型1.电力负荷的计算方法电力负荷计算是设计电力系统的基础，其目的是确定电力系统所需供电能力的大小。

电力负荷计算的步骤如下：(1)收集数据：包括设备名称、设备数量、设备功率、使用时间、同时使用率等信息。

(2)计算设备负荷：通过设备数量乘以设备功率得到设备负荷，并根据使用时间和同时使用率计算得到最大可能负荷。

(3)计算总负荷：将各个设备负荷相加得到总负荷。

(4)考虑增补负荷：根据未来的扩容计划以及备用容量和容错能力的要求，计算增补负荷。

(5)考虑负荷特性：根据不同负荷特性（如瞬时负荷、谐波负荷等），进行适当的修正。

2.电缆选型原则电缆选型是电力系统设计中的关键环节，选用合适的电缆能够保证系统的安全运行。

电缆选型需要综合考虑以下几个方面：(1)电流容量：电缆的导体截面积决定了其承载电流的能力。

根据负荷计算结果和电缆的导体材料、截面积等参数，选取能够承载所需电流的电缆。

(2)电压等级：根据电力系统的电压等级，选取相应的电缆电压等级。

电缆的电压等级应与系统的电压等级匹配，以确保电缆能够正常运行。

(3)绝缘特性：电缆的绝缘性能直接影响到系统的安全运行。

根据系统的绝缘要求，选取具有良好绝缘性能的电缆。

(4)环境适应性：电缆的环境适应性是选型的重要指标之一、根据电缆的敷设环境、温度、湿度等因素，选取能够适应环境的电缆。

(5)经济性：在满足安全和可靠运行的前提下，选取经济性最佳的电缆。

经济性主要考虑电缆的价格、使用寿命以及维护成本等因素。

以上是电力负荷的计算方法及电缆选型原则的简要介绍，根据具体的工程需求和实际情况，还需要考虑其他因素，如电磁兼容性、防火性能等。

在实际工程设计中，应仔细分析各种因素，选取合适的电缆，以确保电力系统的安全运行。

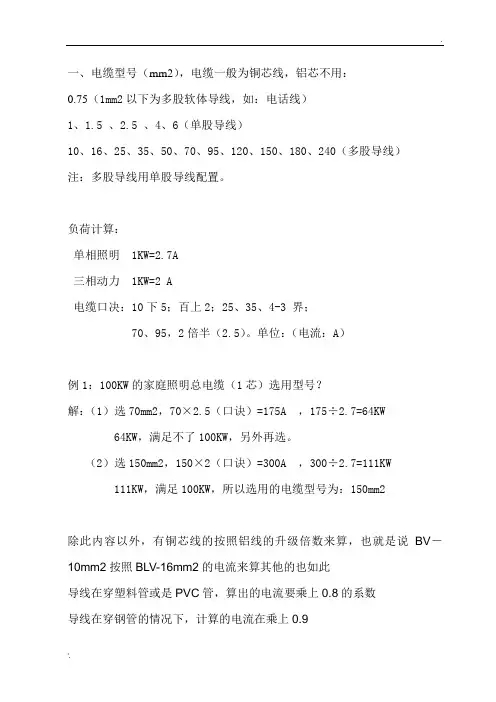

一、电缆型号（mm2），电缆一般为铜芯线，铝芯不用：0.75（1mm2以下为多股软体导线，如：电话线）1、1.5 、2.5 、4、6（单股导线）10、16、25、35、50、70、95、120、150、180、240（多股导线）注：多股导线用单股导线配置。

负荷计算：单相照明 1KW=2.7A三相动力 1KW=2 A电缆口决：10下5；百上2；25、35、4-3 界；70、95，2倍半（2.5）。

单位：（电流：A）例1：100KW的家庭照明总电缆（1芯）选用型号？解：（1）选70mm2，70×2.5（口诀）=175A ，175÷2.7=64KW64KW，满足不了100KW，另外再选。

（2）选150mm2，150×2（口诀）=300A ，300÷2.7=111KW111KW，满足100KW，所以选用的电缆型号为：150mm2除此内容以外，有铜芯线的按照铝线的升级倍数来算，也就是说BV－10mm2按照BLV-16mm2的电流来算其他的也如此导线在穿塑料管或是PVC管，算出的电流要乘上0.8的系数导线在穿钢管的情况下，计算的电流在乘上0.9导线在高温的场所通过，计算的电流结果在乘上0.7如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以电缆线在四芯或五芯的电流乘0.85在乘0.7裸线的架空电力线比较简单就是一个0.9的系数，但是也要看环境，打到85折比较稳当。

在选择电缆的时候还要根据现场的情况选择电缆的用途比如普通的YJV电缆，用于电缆桥架内。

带铠装电缆可以进行直埋，可以承受外力的破坏，带铠装抗拉力电缆试用与高层建筑，直埋敷设。

二、电缆芯数的确定1、事故照明箱，对公共部分进行应急照明。

三层一个、双电源供电，每个箱子与主电缆3m（双电源：两根接上开关，一根停了，另一根上电源；一根1.5m，另一根也是1.5m，共3m）的接头；2、普通照明配电柜一层一个；3、门左边一般设置沙发，不容易一进门就看到人，沙发对面设置电视；4、厨房一般设置3个插座，不能低于2个插座，插座设置在离地面1.2m的高度；厨房柜台的高度一般为：700、750、900、1100mm。

电线负荷的计算方法电线负荷的计算方法一、常用电线的载流量：一、常用电线的载流量：500V 及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下： 1.5平方毫米————22A22A 2.5平方毫米————30A 30A4平方毫米————39A 39A6平方毫米————51A 51A10平方毫米————74A 74A16平方毫米————98A484098A4840瓦6600瓦8580瓦11220瓦16280瓦21560瓦2713.333330.56060606二、家用的一般是单相的，其最大能成受的功率（Pm ）为：以 1.5平方毫米为例为例Pm=电压U×电流I ＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P 为：P=Pm÷P=Pm÷1.31.3＝4840÷4840÷1.3=37231.3=3723瓦 “1.5“1.5平方”的铜线。

能承受3723瓦的负荷。

瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A ，220V 的情况可以长时间承受3723W 的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A ，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A× 10.5A×220W=2310W 220W=2310W这就是1.5单轴最大输出功率单轴最大输出功率如：1.5 mm2 BVV 铜导线安全载流量的推荐值1.5×1.5×8A/mm2=12A 220V8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×=220×12=264012=2640瓦=2.64千瓦千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A 电流的，可用于三相动力设备（额定电压380V 的2.5KW 以下的电机），可用于单相照明等（额定电压220V ）设备，每相能承载2.5KW 以下的单相设备的。

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A 电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bv V铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

13清单电缆计算规则摘要：1.电缆计算概述2.清单电缆计算规则介绍3.具体计算方法与步骤4.注意事项与实用技巧正文：随着电力工程的不断发展，电缆的选用和计算变得愈发重要。

清单电缆计算规则是为了确保电缆选型合理、经济，降低工程成本。

本文将详细介绍清单电缆计算规则，并提供实用计算方法与注意事项。

一、电缆计算概述电缆计算是为了确定电缆的类型、规格、长度等参数，以确保电力系统的安全、可靠和经济运行。

清单电缆计算规则主要包括以下几个方面：电缆型号、截面面积、允许载流量、敷设方式、线路损失等。

二、清单电缆计算规则介绍1.电缆型号选择：根据电力系统的要求，选择合适的电缆类型，如直埋、架空、铠装等。

2.电缆截面面积计算：根据负荷电流、线路长度、敷设方式等因素，按照相关规程选取合适的截面面积。

3.允许载流量：根据电缆类型、敷设方式、环境温度等因素，查表或计算得到允许载流量。

4.敷设方式：根据工程实际情况，选择合适的敷设方式，如直埋、架空、隧道等。

5.线路损失计算：根据电缆类型、截面面积、敷设方式等因素，计算线路损失，以确保电力系统运行的经济性。

三、具体计算方法与步骤1.确定电缆类型：根据工程需求，选择合适的电缆类型。

2.计算电缆截面面积：根据负荷电流、线路长度、敷设方式等因素，按照相关规程进行计算。

3.确定允许载流量：查阅相关表格或采用计算公式得到允许载流量。

4.计算线路损失：根据电缆类型、截面面积、敷设方式等因素，采用相应的计算公式得到线路损失。

5.校核电缆长度：根据工程实际需求，校核电缆长度是否满足要求。

6.汇总计算结果：将各参数汇总，得出电缆选型报告。

四、注意事项与实用技巧1.注意查阅相关规程、规范和表格，确保计算准确性。

2.考虑工程实际需求，选取合适的电缆类型和敷设方式。

3.充分了解电缆的各项性能参数，确保电缆运行的安全性和经济性。

4.校核电缆长度时，要考虑线路的弯曲、转弯等因素。

5.计算过程中，可采用电缆计算软件辅助进行计算，提高工作效率。

1.5 平方=2970 瓦 1.5 平方线*1980=2970 瓦=220 伏*13.5A （不超过16A）2.5 平方=4950 瓦 2.5 平方线*1980=4950 瓦=220 伏*22.5A (16A~25A )4.0 平方=7920 瓦 4 平方线*1980=7920 瓦=220 伏*36A (25A~32A )6.0 平方=11880 瓦 6 平方线*1980=11880 瓦(32A~40A )10 平方线*1980=19800 瓦16 平方线*1980=31680 瓦空调：1 公制马力（HP）（匹）=0.735KW（千瓦）=735W1千瓦时=1度电电线的负荷按线径的粗细及横截面积决定具体如下：4平方毫米铜电源线的安全载流量―― 35A 。

6平方毫米铜电源线的安全载流量――48A 。

10平方毫米铜电源线的安全载流量一一65A。

16平方毫米铜电源线的安全载流量-- 91A 。

25平方毫米铜电源线的安全载流量――120A 。

电线电缆负载电流值-电工常识电工常识一电线负载电流值国标GB4706.1-1992/1998规定的电线负载电流值（部分）注：明敷载流量值系根据S>2De（De-电线外径计算220w 大约为1A举例说明：1、每台计算机耗电约为200〜300W约1〜1.5A），那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W约14A）,那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A （即5500瓦），有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房（15年前）进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A（即2800瓦）。

5、耗电量比较大的家用电器是：空调5A（1.2匹），电热水器10A,微波炉4A, 电饭煲4A,洗碗机8A，带烘干功能的洗衣机10A,电开水器4A在电源引起的火灾中，有90%是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5〜10年必须更换（比如插座、空气开关等）。

电线电缆负荷计算方法实际使用中,一般电工都用好记的"经验公式":即每一平方毫米截面积的铜芯线可以通过约4.5---5A 的电流。

如果是单相电路,则每1KW的负载电流约为4.5A,如果是三相平衡负载,那每1KW的负载电流约为2A。

每平方毫米截面积的铜芯线,可以带1KW的单相负载或2.5KW的三相平衡负载,以此类推,就可以知道多大的电缆芯线可以带多大的负载了.拖动选线一般不考虑长度，因为电源和动力的距离都很近。

环境温度只考虑穿管和架空两种形式。

拖动选线主要考虑的是动力所需要的电流大小。

一般计算电流后还要考虑启动电流和使用系数。

以30千瓦的电机为例来说说选择导线的过程：30KW的电机功率比较大，应该是三相电机。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电路功率U为线电压，三相是380Vcosφ是感性负载功率因素，一般取0.75你的30KW负载的线电流：I=P/1.732Ucosφ=30000/1.732*380*0.75=30000/493.62=60.8A还要根据负载的性质和数量修正电流值。

如果负载中大电机机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

这里取1.5，那么电流就是91A。

如果负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，这里只一台电机，就取1，电流为91A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

计算电流的步骤是不能省略。

导线选择：导线一般只有铜芯和铝芯两种，过去我国铜比较紧缺，导线选择原则是以铝代铜；铝的导电性能比铜要差，但是经济成本要低。

如上例，根据电线厂家的电线允许载流量表，可以选用16平方的铜芯橡皮电线，或者选16平方的铜芯塑料电线。

电缆选型技术知识电缆载流量口决估算口诀:二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。

说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是”截面乘上一定的倍数”来表示,通过心算而得。

由表5 3可以看出:倍数随截面的增大而减小。

“二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如2.5mm’导线,载流量为 2.5×9=22.5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。

从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。

即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。

“条件有变加折算,高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm’铜线的载流量,可按25mm2铝线计算。

计算电缆载流量选择电缆(根据电流选择电缆)导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算,便可直接算出,不必查表。

配电缆计算公式以配电缆计算公式为标题，我们将深入探讨配电缆的计算方法和相关知识。

在电力系统中，配电缆的选择和计算是非常重要的一环，它关系着电力输送的效率和安全性。

下面我们将从配电缆的选择、截面积计算以及电缆损耗的计算三个方面进行详细的介绍。

一、配电缆的选择在选择合适的配电缆时，我们需要考虑以下几个关键因素：1. 电流负荷：根据负荷电流的大小，我们可以确定所需的导体截面积。

通常情况下，电缆的截面积应能够承受所需的负荷电流而不超过其额定电流。

2. 电压降：电缆输送电能时会存在一定的电压降，这会导致电能损耗。

因此，在选择配电缆时，需要根据输送距离和负荷电流来计算电压降，以保证电能的有效输送。

3. 环境条件：不同的环境条件会对电缆的选择产生影响。

例如，在高温或潮湿的环境中，我们需要选择具有耐高温或防潮性能的电缆。

二、截面积计算确定了负荷电流后，我们可以根据以下公式来计算所需的导体截面积：S = I / (K * J)其中，S为导体截面积，单位为mm²；I为负荷电流，单位为A；K 为电缆的载流量系数，取决于电缆的敷设方式；J为允许的电流密度，单位为A/mm²。

三、电缆损耗的计算电缆在输送电能过程中会产生一定的损耗，我们可以通过以下公式来计算电缆的损耗：P = R * I²其中，P为电缆的损耗功率，单位为W；R为电缆的电阻，单位为Ω；I为负荷电流，单位为A。

通过以上的计算公式，我们可以准确地选择合适的配电缆，并计算出其截面积和损耗。

在实际应用中，我们还需考虑电缆的绝缘性能、耐磨性能等因素，以确保电能的安全传输。

需要注意的是，以上公式仅适用于正常工况下的配电缆计算。

在特殊情况下，如电缆敷设在地下、海底或高海拔地区等，还需考虑其他因素对电缆的影响，并进行相应的修正计算。

总结起来，配电缆的计算是电力系统设计中至关重要的一环。

通过合理选择电缆、准确计算截面积和损耗，可以保证电能的高效输送和安全运行。
