预应力钢筋配筋公式

梁最小配筋率f y=210N/㎜2C20 C25 C30 C35 C40a s=35㎜a s=35㎜a s=35㎜a s=35㎜a s=35㎜ρmin=0.2357% ρmin=0.2722% ρmin=0.3064% ρmin=0.3364% ρmin=0.3664% 双排筋a s=60㎜ρ=As/b*h0梁最小配筋率f y=300N/㎜2C20 C25 C30 C35 C40a s=35㎜a s=35㎜a s=35㎜a s=35㎜a s=35㎜ρmin=0.2% ρmin=0.2% ρmin=0.2145% ρmin=0.2355% ρmin=0.2565% 双排筋a s=60㎜ρ=As/b*h0梁最小配箍率（%）ρ=As/b*h0混凝土标号HPB235（Q235） f yv=210N/㎜2 HRB335 f yv=300N/㎜2一般梁三四级框架梁受弯剪扭梁一般梁三四级框架梁受弯剪扭梁0.24*f t/ f yv 0.26*f t/ f yv0.28*f t/ f yv0.24*f t/ f yv 0.26*f t/ f yv0.28*f t/ f yvC200.126 0.1363 0.147 0.088 0.0955 0.103C250.1452 0.1573 0.170 0.102 0.110 0.119C300.1635 0.1771 0.191 0.1145 0.124 0.1336C350.180 0.195 0.210 0.126 0.136 0.147C400.196 0.212 0.228 0.137 0.148 0.160柱全部纵筋最小配筋率（%）柱类型抗震等级一级二级三级四级框架中边柱 1.0 0.8 0.7 0.6框架角柱 1.2 1.0 0.9 0.8非框架柱0.6柱每一侧的配筋百分率≥0.2% 当柱主筋配筋率＞3%时柱筋直径≥8㎜柱箍筋加密区最小体积配箍率（%）抗震等级一级二级三级四级0.8 0.6 0.4 0.4ρv≥λv f c/f yv柱筋非加密区配箍率不小于加密区的一半，箍筋间距对一二级抗震等级≤10d, 箍筋间距对三四级抗震等级≤15d，d为柱中主筋直径较小者框架梁的纵向钢筋配筋率除了上述要求外，还有一些要求，具体归纳如下：（1）非抗震设计时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 2.81 3.48 4.18 4.88 5.58 6.20 6.75HRB335 1.76 2.18 2.62 3.06 3.50 3.89 4.23HRB400 1.38 1.71 2.06 2.40 2.75 3.05 3.32（2）有地震组合时，当不考虑受压钢筋时，受拉钢筋的最大配筋率应不超过下表的数值（%）：a)抗震等级为一级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.14 1.42 1.70 1.99 2.27 2.50 2.50HRB335 0.80 0.99 1.19 1.39 1.59 1.77 1.92HRB400 0.67 0.83 0.99 1.16 1.33 1.47 1.60b)抗震等级为二、三级时钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 1.60 1.98 2.38 2.50 2.50 2.50 2.50HRB335 1.12 1.39 1.67 1.95 2.23 2.47 2.50HRB400 0.93 1.16 1.39 1.62 1.86 2.06 2.25（3）非地震设计时，纵向受拉钢筋的最小配筋率(%)如下表：钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.24（4）抗震设计时，纵向受拉钢筋的最小配筋率(%)如下表：a)抗震等级为一级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.40 0.40 0.40 0.42 0.46 0.48 0.50HRB400 0.40 0.40 0.40 0.40 0.40 0.40 0.42b)抗震等级为一级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34c)抗震等级为二级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.30 0.30 0.31 0.34 0.37 0.39 0.41HRB400 0.30 0.30 0.30 0.30 0.31 0.33 0.34d)抗震等级为二级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29e)抗震等级为三、四级时支座处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.29 0.33 0.37 0.41 0.45 0.47 0.50HRB335 0.25 0.25 0.26 0.29 0.31 0.33 0.35HRB400 0.25 0.25 0.25 0.25 0.26 0.28 0.29f)抗震等级为三、四级时跨中处钢筋种类C20 C25 C30 C35 C40 C45 C50HPB235 0.24 0.27 0.31 0.34 0.37 0.39 0.41HRB335 0.20 0.20 0.21 0.24 0.26 0.27 0.28HRB400 0.20 0.20 0.20 0.20 0.21 0.23 0.24我觉得这样算欠妥当。

箍筋体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。

计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB50010-2002》第90页）。

式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。

柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。

其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。

箍筋面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。

其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。

计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。

最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。

关于最小配筋率最大配筋率与梁高的取值第一是最小配筋率，最小配筋率的确定理论原则应该是受弯构件的第一阶段末，即截面受拉区砼开裂临界状态，此时的配筋应能承担砼开裂后转嫁的全部拉应力，故与全截面有关，应用全截面。

第二是正常的配筋率或最大配筋率，针对的是受弯构件第三阶段，即极限破坏状态，此时截面只与有效高度有关，保护层多厚都无用，故采用有效高度。

静压管桩的预应力钢筋配置表静压管桩的预应力钢筋配置表外径d（mm）壁厚（mm）单节桩长（m）型号预应力钢筋根数和直径（n×φ）钢筋分布圆直径dp（mm）最小配筋面积（mm2）30070≤11A6φ7.1 230240AB6φ9.0 384B8φ9.0 512C8φ10.7 72040095≤12A10φ7.1/7φ9.0 308400（448）AB10φ9.0/7φ10.7 640（630）≤13B10φ10.790013φ10.7 1170500100≤14A11φ9.0 406704≤15AB11φ10.7 990B11φ12.6 1375C13φ12.6 1625125≤14A12φ9.0 406768≤15AB12φ10.7 1080B12φ12.6 150015φ12.6 1875600110≤15A14φ9.0 506896AB14φ10.7 1260B14φ12.6 1750C17φ12.6 2125130≤15A16φ9.0 5061024AB16φ10.71440B16φ12.6 2000C20φ12.62500注：1、表中预应力钢筋的直径均用公称直径表示；2、管桩单节长度不宜超过表中规定值，以便于用吊钩两端起吊。

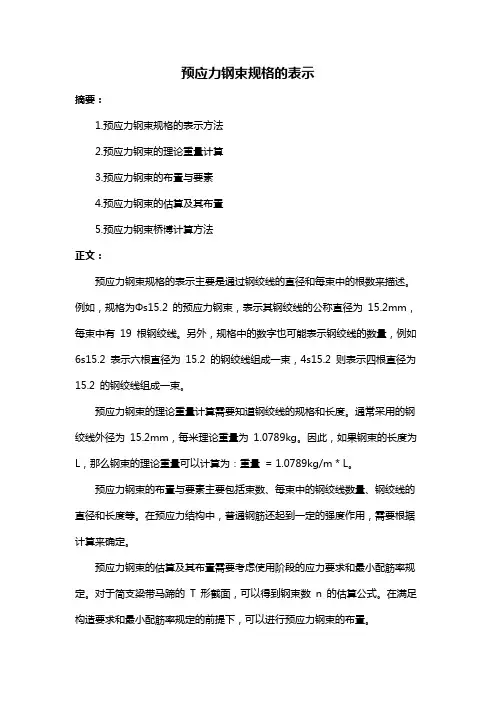

预应力钢束规格的表示
摘要：
1.预应力钢束规格的表示方法
2.预应力钢束的理论重量计算
3.预应力钢束的布置与要素
4.预应力钢束的估算及其布置
5.预应力钢束桥博计算方法
正文：
预应力钢束规格的表示主要是通过钢绞线的直径和每束中的根数来描述。

例如，规格为Φs15.2 的预应力钢束，表示其钢绞线的公称直径为15.2mm，每束中有19 根钢绞线。

另外，规格中的数字也可能表示钢绞线的数量，例如6s15.2 表示六根直径为15.2 的钢绞线组成一束，4s15.2 则表示四根直径为15.2 的钢绞线组成一束。

预应力钢束的理论重量计算需要知道钢绞线的规格和长度。

通常采用的钢绞线外径为15.2mm，每米理论重量为1.0789kg。

因此，如果钢束的长度为L，那么钢束的理论重量可以计算为：重量= 1.0789kg/m * L。

预应力钢束的布置与要素主要包括束数、每束中的钢绞线数量、钢绞线的直径和长度等。

在预应力结构中，普通钢筋还起到一定的强度作用，需要根据计算来确定。

预应力钢束的估算及其布置需要考虑使用阶段的应力要求和最小配筋率规定。

对于简支梁带马蹄的T 形截面，可以得到钢束数n 的估算公式。

在满足构造要求和最小配筋率规定的前提下，可以进行预应力钢束的布置。

预应力钢束桥博计算方法主要包括计算预应力钢绞线的长度、截面面积和弹性模量等。

根据这些参数，可以计算出预应力钢材的张拉力，从而确定预应力钢束的布置和要素。

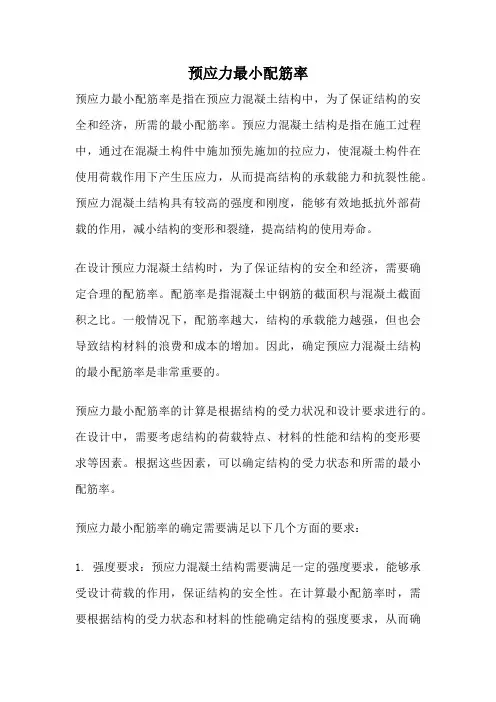

预应力最小配筋率 预应力最小配筋率是指在预应力混凝土结构中，为了保证结构的安全和经济，所需的最小配筋率。预应力混凝土结构是指在施工过程中，通过在混凝土构件中施加预先施加的拉应力，使混凝土构件在使用荷载作用下产生压应力，从而提高结构的承载能力和抗裂性能。预应力混凝土结构具有较高的强度和刚度，能够有效地抵抗外部荷载的作用，减小结构的变形和裂缝，提高结构的使用寿命。

在设计预应力混凝土结构时，为了保证结构的安全和经济，需要确定合理的配筋率。配筋率是指混凝土中钢筋的截面积与混凝土截面积之比。一般情况下，配筋率越大，结构的承载能力越强，但也会导致结构材料的浪费和成本的增加。因此，确定预应力混凝土结构的最小配筋率是非常重要的。

预应力最小配筋率的计算是根据结构的受力状况和设计要求进行的。在设计中，需要考虑结构的荷载特点、材料的性能和结构的变形要求等因素。根据这些因素，可以确定结构的受力状态和所需的最小配筋率。

预应力最小配筋率的确定需要满足以下几个方面的要求： 1. 强度要求：预应力混凝土结构需要满足一定的强度要求，能够承受设计荷载的作用，保证结构的安全性。在计算最小配筋率时，需要根据结构的受力状态和材料的性能确定结构的强度要求，从而确定最小配筋率。 2. 抗裂性能：预应力混凝土结构需要具有良好的抗裂性能，能够有效地控制结构的裂缝发展，提高结构的使用寿命。在计算最小配筋率时，需要考虑结构的变形和裂缝要求，根据材料的性能和结构的受力状态确定最小配筋率。

3. 经济性要求：预应力混凝土结构的设计应该考虑经济性，尽量减少结构材料的使用量和成本。在计算最小配筋率时，需要通过合理的优化设计，确定最小配筋率，使结构在满足强度和抗裂性能要求的前提下，尽量减少材料的使用量和成本。

在实际设计中，预应力最小配筋率是根据结构的具体情况进行计算和确定的。设计人员需要根据结构的受力状态、荷载特点和设计要求等因素，合理选择预应力混凝土结构的最小配筋率，从而保证结构的安全和经济。

配筋率是指用钢筋的截面积除以梁或柱的截面积再乘以100%。

钢筋的截面积可以查钢筋手册。

4根螺纹18 ：10.18平方厘米，6根螺纹20：18.85平方厘米，配筋率：（10.18+18.85）/40*80 ＝0.009，配筋率0.9%。

配筋率是钢筋混凝土构件中纵向受力（拉或压）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。

受拉钢筋配筋率、受压钢筋配筋率分别计算.计算公式：ρ=A（s）/bh（0）。

此处括号内实为角标式中：A(s)为受拉或受压区纵向钢筋的截面面积；b为矩形截面的宽度；h（0）为截面的有效高度。

配筋率是反映配筋数量的一个参数。

配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。

梁、柱最大最小配筋率《混凝土结构设计规范》（GB50010-2002）第第ρ--纵向受拉钢筋配筋率：对钢筋混凝土受弯构件，取ρ=As/(bh0);对预应力混凝土受弯构件，取ρ=(Ap+As)/(bh0)。

第当按单向板设计时，除沿受力方向布置受力钢筋外，尚应在垂直受力方向布置分布钢筋。

单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm，直径不宜小于6mm；对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm.注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。

柱的配筋率：取全截面。

根据《混凝土结构设计规范》（GB50010-2002）第4当柱中全部纵向受力钢筋的配筋率大于3%时，箍筋直径不应小于8mm，间距不应大于纵向受力钢筋最小直径的10倍，且不应大于200mm；箍筋末端应做成135°弯钩且弯钩末端平直段长度不应小于箍筋直径的10倍；箍筋也可焊成封闭环式；《建筑抗震设计规范》（GB50011-2001）第，应符合下列各项要求：1 梁端纵向受拉钢筋的配筋率不应大于2.5%，且计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。

预应力混凝土总结1. 何谓预应力混凝土结构？为何施加预应力？依人为需要，施加某一数值和分布的压应力，用以部分或全部抵消外荷载产生应力的钢筋混凝土结构。

为了避免钢筋混凝土结构过早出现裂缝，并充分利用高强钢筋和高强混凝土的强度，采用预应力混凝土结构。

2. 预应力混凝土结构有哪些特点？预应力混凝土结构的主要优点：1 提高构件的抗裂能力延缓开裂，减小裂缝宽度，甚至避免开裂。

2 构件刚度增大，变形减小裂缝宽度小，甚至不开裂，构件的刚度大，挠度减小3 减小构件截面尺寸，减轻自重，节约材料混凝土有预应力，且使用高强钢筋和高强混凝土，可减轻自重，节约材料 4 扩大了混凝土结构的应用范围可用于防水，防渗，防腐蚀等要求的环境。

预应力混凝土结构的缺点：1 构造、施工和计算复杂，制作技术较高，施工周期较长；2 需要增设施加预应力的设备，投入增加，少量使用不经济；3 构件延性相对较差。

3. 施加预应力的方法有哪两种？两种方法的区别有哪些？先张法：在浇注混凝土之前，张拉预应力钢筋的方法。

后张法：在结硬后的砼构件上张拉预应力钢筋的方法。

4. 预应力混凝土的分类。

按预应力的施加方式分类先张法后张法按钢筋和混凝土之间是否有粘结作用分类有粘结预应力构件无粘结预应力构件按预应力施加的程度分类全预应力砼部分预应力砼5. 预应力混凝土结构中钢筋的种类有哪些？选用预应力钢筋的原则是什么？预应力钢筋的选用原则：⑴ 强度高；⑵ 与砼之间有良好的粘结性能；⑶ 良好的加工性能；⑷ 具有一定的塑性。

★ 预应力钢材的种类：⑴ 中强度预应力钢丝（光面、螺旋肋）⑶ 消除应力钢丝（光面、螺旋肋）⑵ 预应力螺纹钢筋（螺纹）⑷ 钢绞线由直径5~6mm的高强度钢丝捻成的。

分成1×3和1×7两种。

6. 《规范》对于预应力混凝土结构中混凝土强度的要求是什么？★ 预应力混凝土结构对混凝土的要求：⑴ 强度高。

① 承受的预应力高（局部受压）；② 砼与钢筋之间的粘结力高；③ 比较经济的截面；⑵ 收缩、徐变小。

本规范系根据中华人民共和国交通部交公路发[1996]1085号文《关于下达1996年度公路工程建设标准、规范、定额等编制、修订工作计划的通知》的要求，对《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTJ 023--85)进行修订而成。

在修订过程中，规范修订组会同哈尔滨工业大学、同济大学和湖南大学等高等院校进行了科研工作，并吸取了国内其他单位的研究成果和实际工程设计经验，借鉴了国际先进的标准规范．与国内相关规范作了比较和协调。

在规范条文初稿编写完成以后，通过多种方式广泛地征求了有关单位和个人的意见．对规范的主要内容进行了试设计，经反复修改。

最后由交通部会同有关部门审查定稿。

本规范共分9章和7个附录。

修订的主要内容包括：按《公路工程结构可靠度设计统一标准》(GB／T 50283—1999)的规定，采用了以概率理论为基础的极限状态设计方法；按《工程结构设计基本术语和通用符号》(GBJ 132---90)的规定，修改了符号并列出了基本名词术语；在材料方面，改变了强度的取值原则，将混凝土的强度等级提高到C80，钢筋品种也随现行国家标准的规定作了调整；全面改进和补充了棍种受力构件的正截面和受弯构件斜截面的承载力计算内容；改善r预应力混凝土受弯构件的抗裂限值、裂缝宽度和构件刚度的计算方法，以及预应力钢筋的几项预应力损失如钢丝和钢绞线的松弛损失、混凝土收缩和徐变损失等。

此外，本规范还增加了有关构件耐久性的规定，组合式受弯构件、墩台盖梁、桩基承台和箱梁翼缘有效宽度等方面的计算和构造的规定。

对桥梁上、下部构造，如钢筋的最小保护层厚度、最小锚旧K度、钢筋接头及钢筋最小配筋率等方面也作了较全面的补充和完善。

为了提高规范质量，请有关单位在执行本规范的过程中，随时将问题和建议函告中交公路规划设计院(北京市东四前炒面胡同33号，邮编100010)，以便再次修订时参考。

本规范主编单位：中交公路规划设计院本规范主要起草人：郑绍硅、袁伦一、鲍卫刚1. 0. 3 本规范按照国家标准《公路工程结构可靠度设计统一标准》（GB/T50283—1999）规定的设计原则编制。
