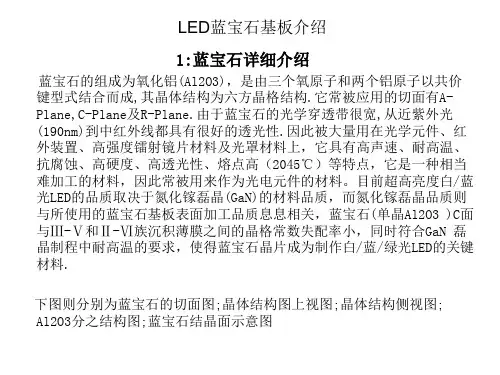

LED用蓝宝石基板(衬底)详细介绍,加工制程与技术参数

蓝宝石晶棒加工流程
晶体
机械加工
晶棒
长晶: 利用长晶炉生长尺寸大且高品质的单晶蓝宝石晶体 定向: 确保蓝宝石晶体在掏棒机台上的正确位置,便于掏棒加工 掏棒: 以特定方式从蓝宝石晶体中掏取出蓝宝石晶棒 滚磨: 用外圆磨床进行晶棒的外圆磨削,得到精确的外圆尺寸精度 品检: 确保晶棒品质以及以及掏取后的晶棒尺寸与方位是否合客户规格
目前大部分的蓝光/绿光/白光LED产品都是以日本台湾为代表的使用蓝宝 石基板进行MOCVD磊晶生产的产品.使得蓝宝石基板有很大的普遍性, 以美国Cree公司使用SiC为基板为代表的LED产品则跟随其后.
2:图案化蓝宝石基板 (Pattern Sapphire Substrate简称PSS)
以蚀刻(在蓝宝石C面干式蚀刻/湿式蚀刻)的方式,在蓝宝石基板上设计制 作出微米级或纳米级的具有微结构特定规则的图案,藉以控制LED之输 出光形式(蓝宝石基板上的凹凸图案会产生光散射或折射的效果增加 光的取出率),同时GaN薄膜成长于图案化蓝宝石基板上会产生横向磊 晶的效果,减少生长在蓝宝石基板上GaN之间的差排缺陷，改善磊晶质 量，并提升LED内部量子效率、增加光萃取效率。与成长于一般蓝宝 石基板的LED相比,亮度增加了70%以上.目前台湾生产图案化蓝宝石有 中美矽晶、合晶、兆晶，兆达.蓝宝石基板中2/4英寸是成熟产品,价 格逐渐稳定,而大尺寸(如6/8英寸)的普通蓝宝石基板与2英寸图案化 蓝宝石基板处于成长期,价格也较高,其生产商也是主推大尺寸与图案 化蓝宝石基板,同时也积极增加产能.目前大陆还没有厂家能生产出图 案化蓝宝石基板.
蓝宝石(Al2O3)特性表
Al2O3 3.95-4.1克/立方厘米 六方晶格 a=4.785Å , c=12.991Å 9 (仅次于钻石:10) 2045℃ 3000℃ 5.8×10 -6 /K 0.418W.s/g/k 25.12W/m/k (@ 100℃) no =1.768 ne =1.760 13x10 -6 /K(@633nm) T≈80% (0.3～5μm) 11.5(∥c), 9.3(⊥c)

两种方法的晶体生长示意图如下:
3 蓝宝石衬底加工流程
蓝宝石基片的原材料是晶棒,晶棒由蓝宝石晶 体加工而成.其相关制造流程如下:
蓝宝石晶体 晶棒
晶棒
基片
蓝宝石晶棒制造工艺流程
蓝宝石晶棒加工流程
机械加工

晶体
晶棒
长晶: 利用长晶炉生长尺寸大且高品质的单晶蓝宝石晶体
定向: 确保蓝宝石晶体在掏棒机台上的正确位置,便于掏棒加工
2:图案化蓝宝石基板 (Pattern Sapphire Substrate简称PSS)
以蚀刻(在蓝宝石C面干式蚀刻/湿式蚀刻)的方式,在蓝宝石基板上设计制 作出微米级或纳米级的具有微结构特定规则的图案,藉以控制LED之输 出光形式(蓝宝石基板上的凹凸图案会产生光散射或折射的效果增加 光的取出率),同时GaN薄膜成长于图案化蓝宝石基板上会产生横向磊 晶的效果,减少生长在蓝宝石基板上GaN之间的差排缺陷，改善磊晶质 量，并提升LED内部量子效率、增加光萃取效率。与成长于一般蓝宝 石基板的LED相比,亮度增加了70%以上.目前台湾生产图案化蓝宝石有 中美矽晶、合晶、兆晶，兆达.蓝宝石基板中2/4英寸是成熟产品,价 格逐渐稳定,而大尺寸(如6/8英寸)的普通蓝宝石基板与2英寸图案化 蓝宝石基板处于成长期,价格也较高,其生产商也是主推大尺寸与图案 化蓝宝石基板,同时也积极增加产能.目前大陆还没有厂家能生产出图 案化蓝宝石基板.
热导率
折射率 dn/dt 透光特性 介电常数
25.12W/m/k (@ 100℃)
no =1.768 ne =1.760 13x10 -6 /K(@633nm) T≈80% (0.3～5μ m) 11.5(∥c), 9.3(⊥c)
2 蓝宝石晶体的生长方法 蓝宝石晶体的生长方法常用的有两种: 1:柴氏拉晶法(Czochralski method),简称CZ法.先将原料加热至熔点后熔 化形成熔汤，再利用一单晶晶种接触到熔汤表面，在晶种与熔汤的固液界面 上因温度差而形成过冷。于是熔汤开始在晶种表面凝固并生长和晶种相同晶 体结构的单晶。晶种同时以极缓慢的速度往上拉升，并伴随以一定的转速旋 转，随着晶种的向上拉升，熔汤逐渐凝固于晶种的液固界面上，进而形成一 轴对称的单晶晶锭. 2:凯氏长晶法(Kyropoulos method),简称KY法,大陆称之为泡生法.其原理 与柴氏拉晶法(Czochralskimethod)类似，先将原料加热至熔点后熔化形成熔 汤，再以单晶之晶种(SeedCrystal，又称籽晶棒)接触到熔汤表面，在晶种与 熔汤的固液界面上开始生长和晶种相同晶体结构的单晶，晶种以极缓慢的速 度往上拉升，但在晶种往上拉晶一段时间以形成晶颈，待熔汤与晶种界面的 凝固速率稳定后，晶种便不再拉升，也没有作旋转，仅以控制冷却速率方式 来使单晶从上方逐渐往下凝固，最后凝固成一整个单晶晶碇.

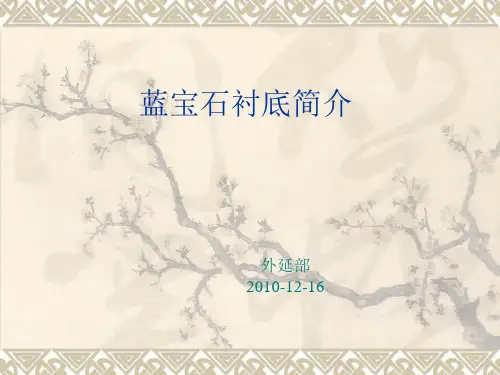

蓝宝石衬底简介
外延部 2010-12-16
一.LED蓝宝石简介
蓝宝石的组成为氧化铝(Al2O3)，是由三个氧原子和两 个铝原子以共价键型式结合而成，其晶体结构为六方晶格 结构.。具有耐高温、抗腐蚀、高硬度、熔点高（2045℃） 等特点。 目前超高亮度白/蓝光LED的品质取决于氮化镓磊晶 (GaN)的材料品质，而氮化镓磊晶品质则与所使用的蓝宝 石基板表面加工品质息息相关，蓝宝石(单晶Al2O3 )C面与 Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉积薄膜之间的晶格常数失配率小，同时 符合GaN 磊晶制程中耐高温的要求，使得蓝宝石晶片成为 制作白/蓝/绿光LED的关键材料.
<10 μ m
0.20°±0.05
50.8± 0.05mm
16.0± 1mm
0°±0. 25°
<0.2nm
0.8～ 1.2μ m
科 瑞
430±15 μ m
<10 μ m
<10 μ m
<10 μ m
<10 μ m
0.20°±0.1
50.8± 0.1mm
16.0± ;0.2nm
0.5～ 1.0μ m
晶 美
430±15 μ m
<10 μ m
<10 μ m
<10 μ m
<15 μ m
0.20°±0.1
50.8± 0.25mm
16.0± 1.0mm
0°±0. 25°
<1nm
0.8～ 1.3μ m
谢 谢！
晶棒
机械加工
基片
定向:在切片机上准确定位蓝宝石晶棒的位置,以便于精准切片加工 切片:将蓝宝石晶棒切成薄薄的晶片 研磨:去除切片时造成的晶片切割损伤层及改善晶片的平坦度 倒角:将晶片边缘修整成圆弧状,改善薄片边缘的机械强度,避免应力集中造成缺陷 抛光:改善晶片粗糙度,使其表面达到外延片磊晶级的精度 清洗:清除晶片表面的污染物(如:微尘颗粒,金属,有机玷污物等) 品检:以高精密检测仪器检验晶片品质(平坦度,表面微尘颗粒等),以合乎客户要求

热导
衬底作为芯片散热的主要 通道，将芯片产生的热量 传导至外部。
光学特性
衬底对芯片的光学性能有 影响，如光的吸收、反射 和折射等。
LED衬底材料的种类
蓝宝石
常用作LED衬底材料，具有较高的硬度、化学稳定 性和高热导率。
硅
具有高热导率、低成本和成熟的半导体制造工艺。
碳化硅
具有高热导率、高硬度、高化学稳定性和高抗腐 蚀性。
蓝宝石LED衬底工艺流程
• 引言 • LED衬底概述 • 蓝宝石LED衬底制备工艺流程 • 工艺流程中的关键技术 • 工艺流程中的问题与解决方案 • 结论
01
引言
主题简介
01
蓝宝石LED衬底是LED产业中的重 要组成部分，其工艺流程涉及多 个环节和关键技术。
02
蓝宝石LED衬底具有优异的光学 、热学和机械性能，广泛应用于 照明、显示、背光等领域。
晶体切割
将晶体切割成适当的大小 和形状，以满足后续加工 需求。
切割与研磨的关键技术
切片
抛光
使用刀片或激光将衬底切成适当的大 小。
通过抛光剂和抛光盘对衬底表面进行 抛光，以提高表面光洁度和平整度。
研磨
通过研磨剂和研磨盘对衬底表面进行 研磨，以去除切割痕迹和表面缺陷。
抛光处理的关键技术
选择性抛光
根据衬底表面的不同区域选择不 同的抛光参数，以实现局部抛光。
研究更精确的光刻技术
随着LED芯片尺寸的不断减小，需要更精确的光刻技术来制作更精细 的图案。
发展新型蓝宝石衬底材料
为了满足LED行业的发展需求，需要研究和发展新型蓝宝石衬底材料， 提高其性能和稳定性。
深入研究退火处理技术
退火处理对蓝宝石衬底的性能有很大影响，需要进一步深入研究退火 处理技术，优化退火工艺参数，提高蓝宝石衬底的性能。
