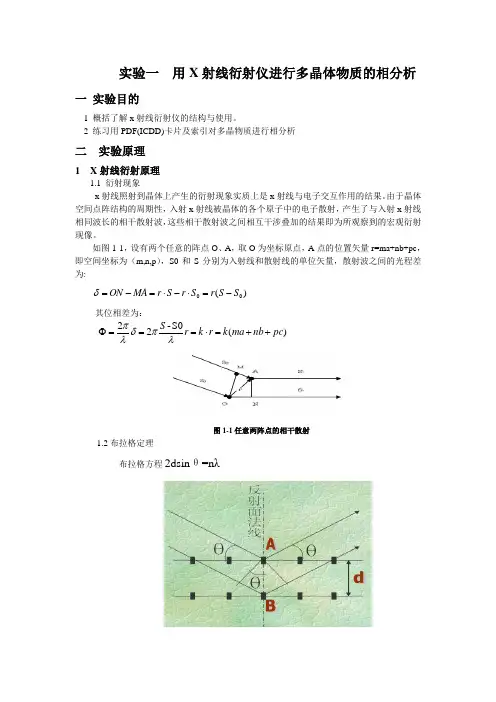

实验一 用X 射线衍射仪进行多晶体物质的相分析一 实验目的1 概括了解x 射线衍射仪的结构与使用。
2 练习用PDF(ICDD)卡片及索引对多晶物质进行相分析二 实验原理1 X 射线衍射原理1.1 衍射现象x 射线照射到晶体上产生的衍射现象实质上是x 射线与电子交互作用的结果。
由于晶体空间点阵结构的周期性，入射x 射线被晶体的各个原子中的电子散射，产生了与入射x 射线相同波长的相干散射波，这些相干散射波之间相互干涉叠加的结果即为所观察到的宏观衍射现像。
如图1-1，设有两个任意的阵点O 、A ，取O 为坐标原点，A 点的位置矢量r=ma+nb+pc ，即空间坐标为（m,n,p ），S0和S 分别为入射线和散射线的单位矢量，散射波之间的光程差为:)(00S S r S r S r MA ON -=⋅-⋅=-=δ其位相差为：图1-1任意两阵点的相干散射1.2布拉格定理布拉格方程2dsin θ=n λ)(S0-22pc nb ma k r k r S ++=⋅===Φλπδλπ图1-2 布拉格定理示意图式中：n为整数，称为反射级数；θ为入射线或反射线与反射面的夹角，称为掠射角，由于它等于入射线与衍射线夹角的一半，故又称为半衍射角，把2θ称为衍射角。
2 X射线衍射仪结构X射线衍射仪一般由下面几部分构成1 X射线发生器；2衍射测角仪；3辐射探测器；4测量电路；5控制操作和运行软件的电子计算机系统本实验所用的X射线衍射仪为X'Pert PRO X射线衍射仪。
图1-3 X'Pert PRO X射线衍射仪产品型号: X'Pert PRO生产厂家:荷兰帕纳科公司PANalytical B.V.（原飞利浦分析仪器）仪器介绍:X'Pert PRO X射线衍射仪采用陶瓷χ光管、DOPS直接光学定位传感器精确定位和最优化的控制台及新型窗口软件。
采用模块化设计，可针对不同的要求采用最优的光学系统，从而得到最佳的实验数据，达到最高的实验效率。
实验报告课程名称：材料测试技术实验项目：用X-射线衍射仪进行多晶体物质相分析实验班级： 2012310204学号： 201231020414姓名：某某指导教师：某某某实验时间： 2015 年 11月 18日利用X射线衍射仪分析多晶体物质相分析一、实验目的概括了解X射线衍射仪的结构及使用。
二、X射线衍射仪简介传统的衍射仪由X射线发生器、测角仪、记录仪等几部分组成。
自动化衍射仪是近年才面世的新产品，它采用微计算机进行程序的自动控制。
入射X射线经狭缝照射到多晶试样上，衍射线的单色化可借助于滤波片或单色器。
衍射线被探测器所接收，电脉冲经放大后进入脉冲高度分析器。
操作者在必要时可利用该设备自动画出脉冲高度分布曲线，以便正确选择基线电压与上限电压。
信号脉冲可送至计数率仪，并在记录仪上画出衍射图。
脉冲亦可送至计数器(以往称为定标器)，经微处理机进行寻峰、计算峰积分强度或宽度、扣除背底等处理，并在屏幕上显示或通过打印机将所需的图形或数据输出。
控制衍射仪的专用微机可通过带编码器的步进电机控制试样及探测器进行连续扫描、阶梯扫描，连动或分别动作等等。
目前，衍射仪都配备计算机数据处理系统，使衍射仪的功能进一步扩展，自动化水平更加提高。
衍射仪目前已具有采集衍射资料，处理图形数据，查找管理文件以及自动进行物相定性分析等功能。
物相定性分析是X射线衍射分析中最常用的一项测试，衍射仪可自动完成这一过程；首先，仪器按所给定的条件进行衍射数据自动采集，接着进行寻峰处理并自动启动程序。
当检索开始时，操作者要选择输出级别(扼要输出、标准输出或详细输出)，选择所检索的数据库(在计算机硬盘上，存贮着物相数据库，约有物相46000种，并设有无机、有机、合金、矿物等多个分库)，指出测试时所使用的靶，扫描范围，实验误差范围估计，并输入试样的元素信息等。
此后，系统将进行自动检索匹配，并将检索结果打印输出。
三、用衍射仪进行物相分析X射线是电磁波,入射晶体时基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉。
