光学薄膜技术
光学薄膜技术是一种广泛应用于科研、工业、医疗、航空、航天、国防等多个领域的技术，它主要涉及成像光学系统应用和非成像光学系统应用两个方面，可以实现光谱选择、光能量增强以及色差均衡等。

随着应用领域的不断拓展，光学薄膜技术已经发展成为一门独立的专业技术。

在成像光学系统应用方面，各种空间相机、光谱仪、望远镜等的不断开发和应用为光学薄膜技术的发展拓展出了更加广阔的应用领域，如红外光学薄膜在卫星遥感、导航等方面的应用，窄带超窄带滤光片在新一代空间光学遥感仪中的应用等。

非成像光学系统应用则主要实现光谱选择、光能量增强以及色差均衡等。

例如，光谱选择可以用于卫星遥感、国土资源探测、海洋探测等领域；光能量增强可以用于提高照明、显示等领域的光效；色差均衡可以用于改善视觉效果、提高颜色质量等。

随着空间技术的不断发展，对地观测与空间探测等遥感探测技术成为空间技术的主要发展方向，主要包括气象观测、国土资源探测、海洋探测等。

这些领域的应用对光学薄膜的影响逐渐得到了重视和研究，已发展出了空间光学薄膜技术。

总之，光学薄膜技术是一种古老而又新型的光学技术，它有着广泛的应用前景和不断拓展的应用领域，同时也有着不断深入的研究和发展。

光学薄膜制备技术与应用探究随着科技的发展，光学在现代工业、生物医学、通信、信息处理等领域的应用越来越广泛，而光学薄膜作为光学器件生产制造的重要材料，对于提高器件的性能和降低成本十分关键。

本文将重点探究光学薄膜制备技术和应用。

一、光学薄膜制备技术1.溅射法溅射法是目前最为成熟的光学薄膜制备方法之一。

它利用离子束或电子束轰击靶材，靶材表面的原子或分子被抛出，形成高能离子和原子束，然后被沉积在基底表面成为薄膜。

溅射法具有较高的原子利用率和较均匀的沉积厚度分布，广泛应用于制备多种光学薄膜，如金属膜、氧化物薄膜、氮化物薄膜等。

2.化学气相沉积法化学气相沉积法是一种利用化学反应在气相中生成沉积物的方法。

它可以在特定条件下使气相中的化学物质分子分解，并在基底表面形成薄膜。

化学气相沉积法具有高沉积速率和广泛的沉积物种类，可制备不同性质、不同组成的光学薄膜。

3.离子束共沉积法离子束共沉积法是在离子束轰击靶材的同时，向靶材表面注入气体分子，通过化学反应在基底表面生成薄膜。

离子束共沉积法可以制备纯度高、致密度大的光学薄膜。

4.离子束抛光法离子束抛光法是通过利用离子束对物体表面进行抛光，去除表面缺陷，提高基底表面的光学质量，然后在抛光后的基底表面沉积光学薄膜。

离子束抛光法可制备高质量、高精度的光学器件。

二、光学薄膜应用案例光学薄膜在现代工业、生物医学、通信、信息处理等领域得到广泛应用，以下列举几个典型的应用案例。

1.光学薄膜在激光器中的应用激光器是一种利用光的放大效应产生一束高亮度、高密集度、高能量的光源，广泛用于医学、工业、军事等领域。

光学薄膜在激光器中起着关键作用，它可以用来增强激光器的输出功率、提高工作效率、保护光学元件表面。

2.光学薄膜在光电子器件中的应用光电子器件是一种能够将光信号转换为电信号或者将电信号转换为光信号的器件，广泛应用于通信、计算机、医疗等领域。

光学薄膜是光电子器件中的关键元件之一，如激光器、电视机中的观看窗口、摄像机中的多层反射镜片等。

现代光学薄膜技术pdf
现代光学薄膜技术是指利用薄膜材料和相关工艺制备具有特定光学性能的薄膜结构，以满足不同应用领域对光学特性的要求。

它在光学元件制造、光学涂层、光学器件等领域具有广泛应用。

光学薄膜技术主要包括以下几个方面：
1.薄膜材料选择：根据不同的光学要求，选择合适的材料作为薄膜的基底或涂层材料。

常用的薄膜材料包括金属、氧化物、氟化物、硅等。

2.薄膜设计：通过光学薄膜设计软件进行光学薄膜的设计，确定所需的反射、透射、吸收等光学性能。

设计时需要考虑波长范围、入射角度、偏振状态等因素。

3.薄膜制备：常用的薄膜制备技术包括物理气相沉积（PVD）、化学气相沉积（CVD）、溅射、离子束沉积等。

这些技术可用于在基底表面沉积薄膜材料，形成所需的光学性能。

4.薄膜性能测试：对制备好的光学薄膜进行性能测试，包括反射率、透过率、吸收率、膜层厚度等参数的测量。

常用的测试方法有分光反射光谱法、椭偏仪法等。

现代光学薄膜技术广泛应用于光学镜片、滤光片、
透镜、激光器、光纤通信等领域。

它可以改变光的传播和相互作用方式，实现对光的控制和调节，提高光学元件的性能和功能，满足不同应用的需求。

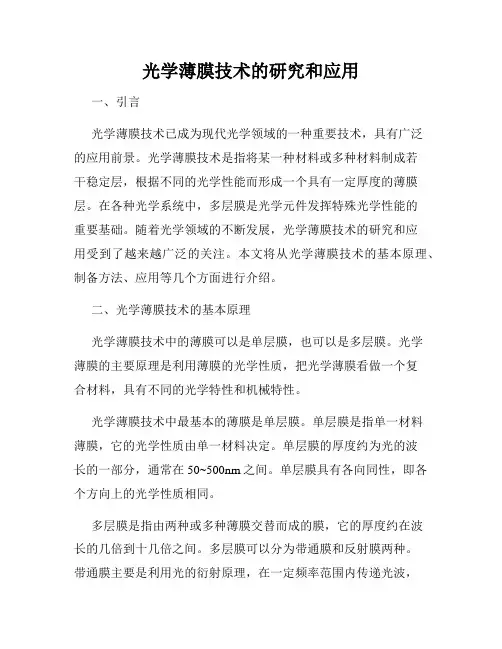

光学薄膜技术的研究和应用一、引言光学薄膜技术已成为现代光学领域的一种重要技术，具有广泛的应用前景。

光学薄膜技术是指将某一种材料或多种材料制成若干稳定层，根据不同的光学性能而形成一个具有一定厚度的薄膜层。

在各种光学系统中，多层膜是光学元件发挥特殊光学性能的重要基础。

随着光学领域的不断发展，光学薄膜技术的研究和应用受到了越来越广泛的关注。

本文将从光学薄膜技术的基本原理、制备方法、应用等几个方面进行介绍。

二、光学薄膜技术的基本原理光学薄膜技术中的薄膜可以是单层膜，也可以是多层膜。

光学薄膜的主要原理是利用薄膜的光学性质，把光学薄膜看做一个复合材料，具有不同的光学特性和机械特性。

光学薄膜技术中最基本的薄膜是单层膜。

单层膜是指单一材料薄膜，它的光学性质由单一材料决定。

单层膜的厚度约为光的波长的一部分，通常在50~500nm之间。

单层膜具有各向同性，即各个方向上的光学性质相同。

多层膜是指由两种或多种薄膜交替而成的膜，它的厚度约在波长的几倍到十几倍之间。

多层膜可以分为带通膜和反射膜两种。

带通膜主要是利用光的衍射原理，在一定频率范围内传递光波，而其他波段则被反射或吸收。

反射膜则是利用反射原理，将进入膜的大部分光线反射回去，从而达到特定的光学效果。

三、光学薄膜技术的制备方法光学薄膜技术的制备方法主要分为物理镀膜、化学气相沉积和溅射镀膜等。

1、物理镀膜物理镀膜是将材料加热到高温后，使其表面挥发成原子或分子，然后在基片上沉积形成膜层的过程。

物理镀膜包括电子束蒸发、阴极溅射、磁控溅射等方法。

电子束蒸发是将材料加热到高温后，利用电子束将其挥发成原子或分子，然后在基片上沉积成膜。

阴极溅射是将材料作为阴极被放置在真空室中，利用离子轰击材料使其表面挥发成原子或分子，然后在基片上沉积成膜。

磁控溅射则是在溅射过程中施加外电场，使溅射的材料遵循磁场方向沉积。

2、化学气相沉积化学气相沉积根据某些气相反应的规律，在真空室中通过沉积物质的蒸汽在基片上沉积形成膜。

光学薄膜概论光学薄膜光学薄膜泛指在光学器件或光电子元器件表面用物理化学等方法沉积的、利用光的干涉现象以改变其光学特性来产生增透、反射、分光、分色、带通或截止等光学现象的各类膜系。

它可分为增透膜、高反膜、滤光膜、分光膜、偏振与消偏振膜等。

光学薄膜的应用始于20世纪30年代。

现代，光学薄膜已广泛用于光学和光电子技术领域，制造各种光学仪器。

光学薄膜的特点是：表面光滑，膜层之间的界面呈几何分割；膜层的折射率在界面上可以发生跃变，但在膜层内是连续的；可以是透明介质，也可以是吸收介质；可以是法向均匀的，也可以是法向不均匀的。

光学薄膜的基本原理:1.利用光线的干涉效应，当光线入射於不同折射系数物质所镀成的薄膜，产生某种特殊光学特性。

分类：光学薄膜就其所镀材料之不同，大体可分为金属膜和非金属膜。

a.金属膜：主要是作为反射镜和半反射镜用。

在各种平面或曲面反射镜，或各式稜镜等，都可依所需镀上Al、Ag、Au、Cu等各种不同的材料。

不同的材料在光谱上有不同的特性。

AI的反射率在紫外光、可见光、近红外光有良好的反射率，是镀反射镜最常使用的材料之一。

Ag膜在可见光和近红外光部份的反射率比AI膜更高，但因其易氧化而失去光泽，只能短暂的维持高反射率，所以只能用在内层反射用，或另加保护膜。

b.非金属膜:用途非常广泛，例如抗反射镜片．单一波长滤光片、长或短波长通过滤光片、热光镜、冷光镜、各种雷射镜片等，都是利用多种不同的非金属材料，蒸镀在研磨好之镜杯上，层数由单层到数十、百层不等，视需要的不同，而有不同的设计和方法。

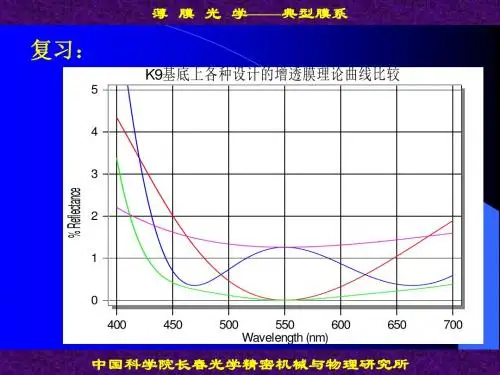

目前这些薄膜中被应用得最广泛，最商业化，也是一般人接触到最多的，就是抗反射膜。

例如眼镜、照相机镜头、显微镜等等都是在镜片上镀抗反射膜。

因为若是不加以抗反射无法得到清晰明亮的影像了，因此如何增加其透射光线就是一个非常重要的课题。

2.利用光波干涉原理，在镜片的表面镀上一层薄膜，厚度为1/4 波长的光学厚度，使光线不再只被玻璃—空气界面反射，而是空气—薄膜、薄膜—玻璃二个界面反射，因此产生干涉现象，可使反射光减少。

光学薄膜技术光学薄膜技术是一种在光学领域中广泛应用的技术，通过在材料表面上沉积一层或多层薄膜，可以改变光的传播特性。

本文将介绍光学薄膜技术的基本原理、应用领域以及未来发展趋势。

一、基本原理光学薄膜技术基于薄膜的干涉效应、散射效应和吸收效应，通过合理设计和控制薄膜的厚度和折射率，实现对光的反射、透过和干涉等特性的调控。

具体来说，当光通过薄膜时，会发生反射、透射和折射等现象，而这些现象可以通过选择合适的材料和设计薄膜的厚度来优化。

通过合理设计薄膜的结构，可以实现光的增透、减反射、滤波等功能。

二、应用领域1. 光学镀膜光学镀膜是光学薄膜技术的重要应用之一，广泛应用于光学元件、光学仪器和光学器件等领域。

通过对透明基片进行镀膜，可以增强光学元件的反射或透过特性，提高光学成像和传输的效率。

常见的光学镀膜包括透明导电膜、反射镜和滤光膜等。

2. 光学涂层光学涂层是指将光学薄膜应用于材料表面的一种方法。

光学涂层可以增强材料的耐磨性、耐腐蚀性和光学性能，使其具备特定的光学特性和功能。

光学涂层广泛应用于光学镜片、摄像头、眼镜镜片等光学元件的加工中，可以提高透过率、增强显色效果等。

3. 光学传感器光学薄膜技术在传感器领域也具有重要应用。

通过在传感器表面沉积特定的光学薄膜，可以实现对特定波长或特定物质的敏感检测。

光学传感器广泛应用于环境监测、生物医学、光通信等领域，为相关行业提供精准的光学检测和测量手段。

4. 光学反射膜光学反射膜是光学薄膜技术的一种重要应用形式。

通过利用反射膜的高反射率和优良的保护特性，可以实现对光学元件的保护和增强。

光学反射膜广泛应用于激光器、太阳能电池板、显示屏等领域，可以提高设备的稳定性和使用寿命。

三、未来发展趋势光学薄膜技术在当今科技发展中的地位不容忽视，随着科学技术的不断进步，其应用领域和技术性能将会不断拓展和提升。

未来，光学薄膜技术可能呈现以下发展趋势：1. 纳米光学薄膜技术：随着纳米科学和纳米技术的快速发展，纳米级光学薄膜技术将会成为未来的发展方向。
