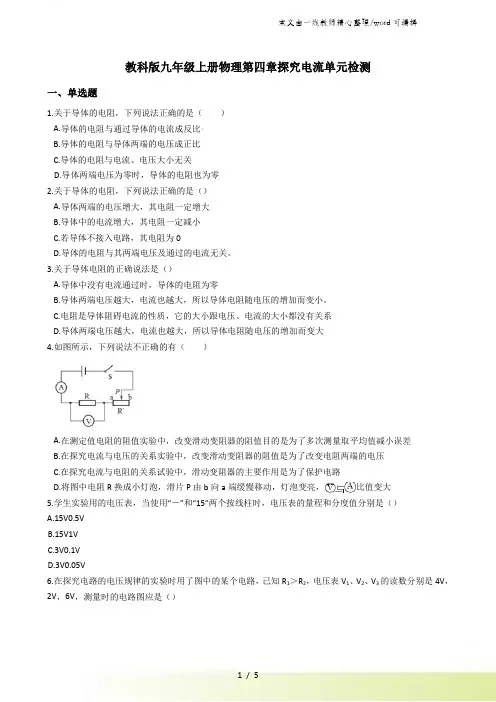

教科版九年级上册物理《第四章探究电流》单元测试题(无全部答案)

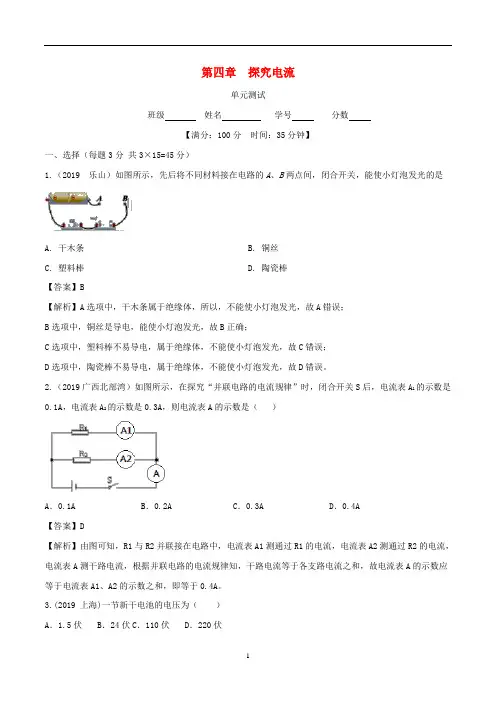

第四章探究电流单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每题3分共3×15=45分）1.（2019 乐山）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒【答案】B【解析】A选项中，干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；B选项中，铜丝是导电，能使小灯泡发光，故B正确；C选项中，塑料棒不易导电，属于绝缘体，不能使小灯泡发光，故C错误；D选项中，陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。

2.（2019广西北部湾）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A【答案】D【解析】由图可知，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，根据并联电路的电流规律知，干路电流等于各支路电流之和，故电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A。

3.(2019 上海)一节新干电池的电压为（）A．1.5伏B．24伏C．110伏D．220伏【答案】A【解析】一节新干电池的电压为1.5V，故BCD错误、A正确；4.(2019 呼和浩特市)如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是( )A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏【答案】B【解析】A．同时闭合两个开关，两灯泡并联，它们两端的电压相等，由于两灯泡的规格不确定，即电阻未知，所以通过两灯泡的电流不一定相等，故A错误；B．先闭合S1时，电路为L1的简单电路，电压表测电源两端电压，电流表测通过L1的电流；再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路电流；根据电源的电压不变可知，电压表的示数不变，根据并联电路中干路电流等于各支路电流之和可知，电流表的示数变大，故B正确；C．若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故C错误；D．若灯L1被短路，闭合S1、S2后，会造成电源短路，则灯L1、L2都不亮，电流表损坏，故D错误。

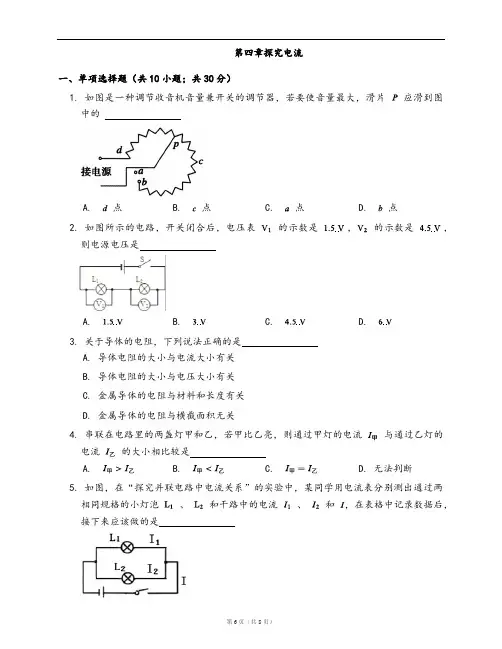

第四章探究电流一、单项选择题（共10小题；共30分）1. 如图是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片应滑到图中的A. 点B. 点C. 点D. 点2. 如图所示的电路，开关闭合后，电压表的示数是，的示数是，则电源电压是3. 关于导体的电阻，下列说法正确的是A. 导体电阻的大小与电流大小有关B. 导体电阻的大小与电压大小有关C. 金属导体的电阻与材料和长度有关D. 金属导体的电阻与横截面积无关4. 串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流与通过乙灯的电流的大小相比较是A. B. C. D. 无法判断5. 如图，在“探究并联电路中电流关系”的实验中，某同学用电流表分别测出通过两相同规格的小灯泡、和干路中的电流、和，在表格中记录数据后，接下来应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出几组电流值D. 换用不同规格的小灯泡，再测出几组电流值6. 如图所示，电流表、、的示数分别为、、，则流过、、的电流分别是、、、、、、、、7. 小红用实验探究串联电路的电压关系时，记录的实验数据如表，请你分析数据归纳出与的关系式是A. B. C. D.8. 下列家用电器正常工作时通过电流最小的是A. 微波炉B. 电饭锅C. 空调D. 节能灯9. 下面说法正确的是A. 电路断开后，电路中的电流为零，因此电源电压也为零B. 电路两端只要有电压，电路中就一定有电流C. 电压表有一定的量程，使用时选择的量程越大越好D. 在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等10. 在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为。

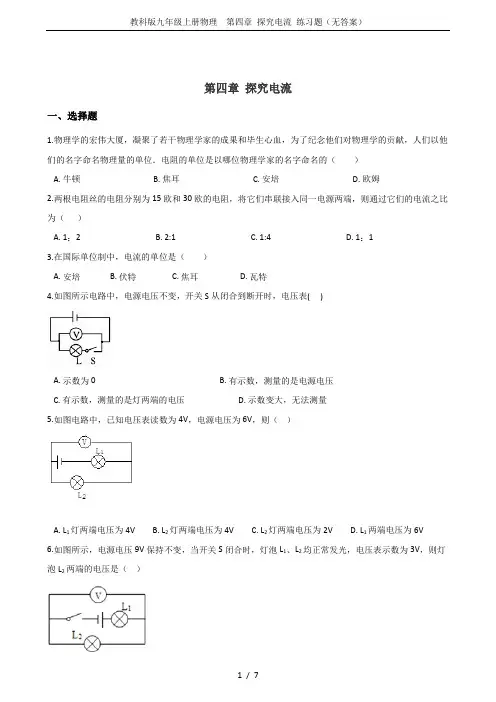

第四章探究电流一、选择题1.物理学的宏伟大厦，凝聚了若干物理学家的成果和毕生心血，为了纪念他们对物理学的贡献，人们以他们的名字命名物理量的单位．电阻的单位是以哪位物理学家的名字命名的（）A. 牛顿B. 焦耳C. 安培D. 欧姆2.两根电阻丝的电阻分别为15欧和30欧的电阻，将它们串联接入同一电源两端，则通过它们的电流之比为（）A. 1：2B. 2:1C. 1:4D. 1：13.在国际单位制中，电流的单位是（）A. 安培B. 伏特C. 焦耳D. 瓦特4.如图所示电路中，电源电压不变，开关S从闭合到断开时，电压表( )A. 示数为0B. 有示数，测量的是电源电压C. 有示数，测量的是灯两端的电压D. 示数变大，无法测量5.如图电路中，已知电压表读数为4V，电源电压为6V，则（）A. L1灯两端电压为4VB. L2灯两端电压为4VC. L2灯两端电压为2VD. L1两端电压为6V6.如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（）A. 3VB. 6VC. 4.5VD. 9V7.如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右滑动的过程中，设灯泡工作时的电阻不变。

下列说法正确的是（）A. L1灯逐渐变亮B. L2灯逐渐变暗C. 电流表的示数变小D. 电流表示数不变8.如图所示的电路中，有可能损坏电流表的是（）A. B. C. D.9.标有“0～50Ω”字样的滑动变阻器R1与20欧固定电阻R2串连在一起，如图所示。

当M、N端连入电路时，MN间电阻的变化范围是（）A. 0～50欧B. 20～50欧C. 0～70欧D. 20～70欧10.如图所示，电压表测L2两端的电压，其中正确的是（）A. B.C. D.11.有两个导体，电阻值均为10Ω，把它们串联或并联起来，其总电阻的大小分别是（）A. 20Ω，5ΩB. 20Ω，0.2ΩC. 0.2Ω，20ΩD. 5Ω，20Ω12.关于电流表和电压表的使用,下列说法错误的是( )A. 如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B. 电压表可直接测量电源电压,而电流表不能直接接在电源两极间C. 测量前都必须选择合适的量程D. 都必须使电流从“+”接线柱流进电表,从“-”接线柱流出二、填空题13.如图电阻箱表示的电阻是________欧姆．14.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示．电路中有一处明显错误是________；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体________有关．15.如图，某同学用电流表测电流时，使用了“+”和“0.6”接线柱接入电路，电流表的指针偏转超出刻度范围，则他应该选择的量程为________ ，如果电流表的指针反向偏转，这是因为________ ．16.小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，则灯L1两端电压为________．17.如图所示的电路中，通过灯L1的电流为0.1A，通过灯L2的电流为0.2A，通过灯L3的电流为0.3A，用I1、I2、I3分别表电流表A1、A2、A3的示数，则I1=________，I2=________．18.在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为________A，通过灯L1的电流为________A．19.将电压表分别接在如图所示的并联电路中ab，cd，ef之间，测得电压分别为U1，U2，U，则它们的关系是________，由此可得结论：在并联电路中________．20.教室里的各盏照明灯之间是并联的，当教师里多开一盏照明灯时，干路上的电流大小将________（选填“变大”、“不变”或“变小”），干路两端的总电阻大小将________（选填“变大”、“不变”或“变小”）．21.如图所示，电源电压是6V且不变，S闭合后电压表V1示数为2V，则灯L1和灯L2中电阻较大的是________ ，通过灯L1和灯L2的电流是________ （选填“L1”、“L2”或“一样”）大．22.导体的电阻是导体的一种性质，它的大小由材料、长度和________ 决定的；两只水果点亮了一只发光二极管（如图），两水果之间________ （填“串联”或“并联”），现将二极管正负极接线对调，二极管________ （选填“能”或“不能”）发光．三、实验探究题23.小丽同学进行探究实验的电路如图1所示，她用电流表分别在A、B、C三处测得电流如表．请帮她完成如下几项工作：（1）在连接电路时，开关必须________．（2）小丽把电流表接入A点，当闭合开关时，发现电流表指针如图2所示，出现这故障的原因是________．（3）这个实验在设计上存在的不足之处是________（4）比较上表数据，可以得出结论是________．24.“探究串联电路的电压关系”的实验电路如图所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应选择________（选填“相同”或“不相同”）的小灯泡．（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该________．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到c点即可．小聪的办法是否正确？请说明理由．答：________；理由：________．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为哪组数据不合理，请说明理由．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为哪组数据不合理，请说明理由．答：________；理由：________．四、综合题25.根据所学知识完成下面的填空：（1）电流可用________来测量.其在电路图中的符号是________.如图是实验室常用的电流表，它有________个接线柱，其中________个负接线柱，________个正接线柱，接线时只能接一个正接线柱，一个负接线柱.（2）如果接“﹣”和“0.6”这两个接线柱，则量程为________A，每大格表示________A，每小格表示________A，即分度值为________A；（3）如果接“﹣”和“3”这两个接线柱，则量程为________A，每大格表示________A，每小格表示________A，即分度值为________A；电流表的使用规则：（4）使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零. 要估计被测电流的大小，被测电流不能超过电流表的________，如不能估计被测测电流的大小，要先用________量程进行________.根据指针偏转情况选择合适的量程.（5）电流表要________联在电路中.（6）电流要从电流表的________接线柱流入，________接线柱流出.如果接线柱接反，则指针会________，这样极易________.（7）电流表________（填“允许”或“不允许”）不经过用电器接在电源两极上.电流表直接接在电源两极上，相当于________，这样电路中的电流________，造成的后果是________. 电流表的读数：根据接线情况认清量程和分度值，再看指针偏转了多少格，然后读数.26.如图所示，电源电压为6V且保持不变．当开关闭合时，电压表的示数为2V，则：（1）L1L2两端的电压分别是多大？（2）当开关断开时，电压表示数为多大？。

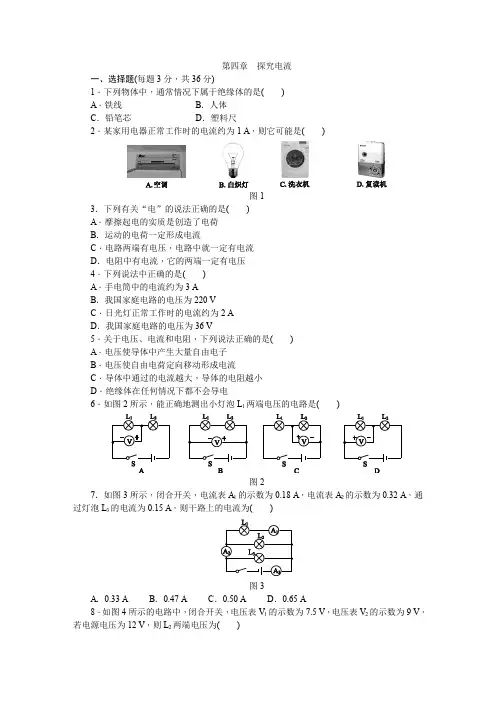

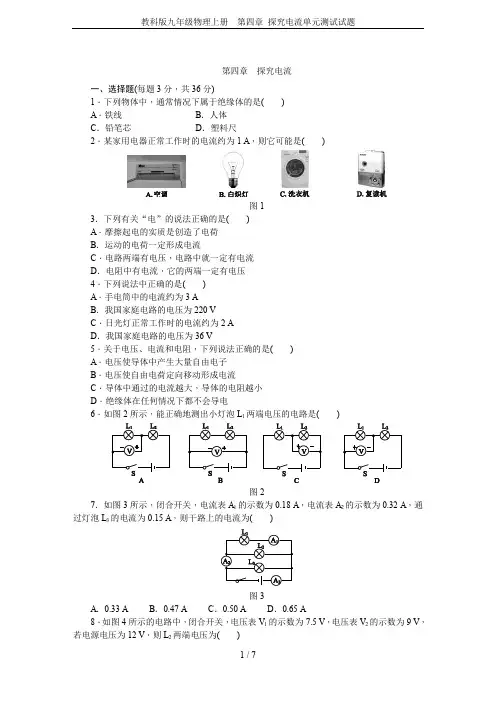

第四章探究电流一、选择题(每题3分，共36分)1．下列物体中，通常情况下属于绝缘体的是()A．铁线B．人体C．铅笔芯D．塑料尺2．某家用电器正常工作时的电流约为1 A，则它可能是()图13．下列有关“电”的说法正确的是()A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压，电路中就一定有电流D．电阻中有电流，它的两端一定有电压4．下列说法中正确的是()A．手电筒中的电流约为3 AB．我国家庭电路的电压为220 VC．日光灯正常工作时的电流约为2 AD．我国家庭电路的电压为36 V5．关于电压、电流和电阻，下列说法正确的是()A．电压使导体中产生大量自由电子B．电压使自由电荷定向移动形成电流C．导体中通过的电流越大，导体的电阻越小D．绝缘体在任何情况下都不会导电6．如图2所示，能正确地测出小灯泡L1两端电压的电路是()图27．如图3所示，闭合开关，电流表A1的示数为0.18 A，电流表A2的示数为0.32 A，通过灯泡L3的电流为0.15 A，则干路上的电流为()图3A．0.33 A B．0.47 A C．0.50 A D．0.65 A8．如图4所示的电路中，闭合开关，电压表V1的示数为7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压为()图4A．4.5 V B．5.5 V C．3 V D．2 V9．如图5所示电路，下列有关说法正确的是()图5A．断开S，通过L1的电流比通过L2的电流大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮10．如图6所示，闭合开关，两灯并联，各电表都能正常工作。

下列判断正确的是()图6A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表11．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图7所示电路。

若开关闭合，其后果是()图7A．电压表不会烧坏，电流表可能烧坏B．两表都不会烧坏C．电流表不会烧坏，但无示数D．两表都会烧坏12．如图8所示，BM、CN为两根相同的电阻丝，下列说法不正确的是()图8A．S和A接触，P向右移动时灯泡变暗B．S和B接触，P向右移动时灯泡亮度不变C．S和C接触，P向左移动时灯泡变亮D．S和C接触，P无论怎样移动灯泡亮度都不变二、填空题(每空2分，共36分)13．在陶瓷、铁、玻璃中，属于导体的是________；在输电导线、发电机线圈、电炉丝中，不能用超导材料制作的是____________。

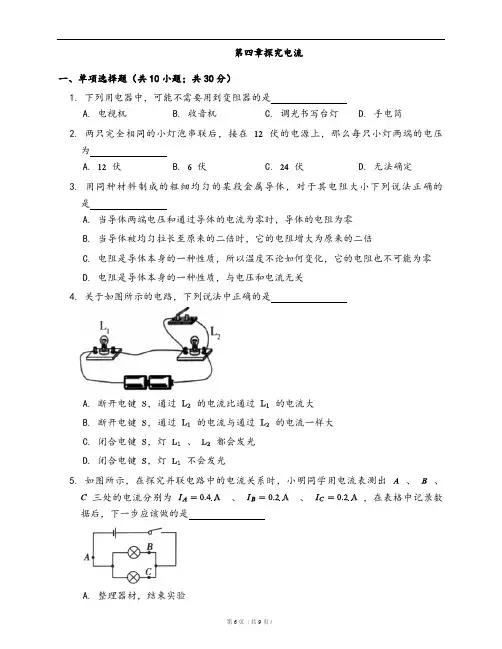

第四章探究电流一、单项选择题（共10小题；共30分）1. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒2. 两只完全相同的小灯泡串联后，接在伏的电源上，那么每只小灯两端的电压为A. 伏B. 伏C. 伏D. 无法确定3. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻增大为原来的二倍C. 电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零D. 电阻是导体本身的一种性质，与电压和电流无关4. 关于如图所示的电路，下列说法中正确的是A. 断开电键，通过的电流比通过的电流大B. 断开电键，通过的电流与通过的电流一样大C. 闭合电键，灯、都会发光D. 闭合电键，灯不会发光5. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值6. 如果所示电路中，闭合开关，电流表、、的示数分别为、、，它们的大小关系正确的是A. B. C. D.7. 在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是A. 在连接电路过程中，开关要保持断开状态B. 在不确定待测电压时，应该先采用大量程试触C. 测量时，应该尽量选取相同规格的灯泡进行实验D. 电压表应该与待测用电器并联8. 关于电流的说法正确的是A. 电流表示电荷流动的快慢B. 电流表示导体中电荷的多少C. 电流表示通电时间的长短D. 电流表示秒钟通过导体横截面的电量9. 如图所示电路中，电源电压为伏，闭合电键，电压表示数为伏，则A. 灯两端的电压为伏B. 灯两端的电压为伏C. 灯两端的电压为伏D. 灯两端的电压为伏10. 闭合时，电压表示数为A. 电源电压为B. 灯两端电压为C. 灯两端电压为D. 灯、并联二、填空题（共8小题；共16分）11. 小青要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取材料做电阻丝；下图中和是她选取的这种材料制成的两根粗细一样的电阻丝，用如图所示的装置可以研究导体电阻的大小跟的关系。

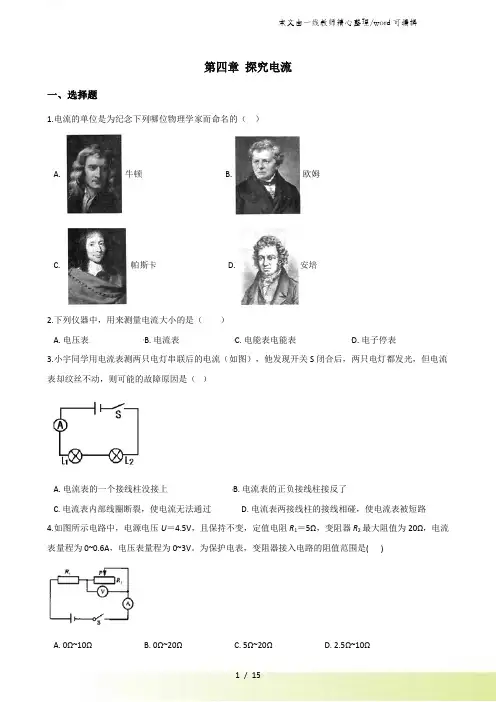

第四章探究电流一、选择题1.电流的单位是为纪念下列哪位物理学家而命名的（）A. 牛顿B. 欧姆C. 帕斯卡D. 安培2.下列仪器中，用来测量电流大小的是（）A. 电压表B. 电流表C. 电能表电能表D. 电子停表3.小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（）A. 电流表的一个接线柱没接上B. 电流表的正负接线柱接反了C. 电流表内部线圈断裂，使电流无法通过D. 电流表两接线柱的接线相碰，使电流表被短路4.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是( )A. 0Ω~10ΩB. 0Ω~20ΩC. 5Ω~20ΩD. 2.5Ω~10Ω5.如图甲，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A. 两灯是串联连接的B. 流过L1的电流是0.6AC. 流过L2的电流是2.6AD. 干路电流是3.2A6.电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A. I1> IB. I2 > IC. I1 + I2 > ID. I = I1 + I27.在收音机中，由一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流（）A.能B.不能C.无法确定8.如图所示，在a、b间由两个电阻连接而成，其中R1=30Ω，R2=60Ω，则a、b间的总电阻R ab可能等于（）A. 20ΩB. 30ΩC. 45ΩD. 60Ω9.如图所示的电路，闭合开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A. 小灯泡不发光，电压表没有示数B. 小灯泡不发光，电流表没有示数C. 小灯泡正常发光，电压表没有示数D. 小灯泡正常发光，电流表没有示数10.下列哪个物理量是决定导体电阻大小的因素之一（）A. 导体的长度B. 导体两端的电压C. 导体中的电流D. 导体实际消耗的电功率二、填空题11.教室里的日光灯正常工作时的电压是________，一节新干电池两端的电压是________.12.如图所示的电位器实质是一种________，它是靠改变连入电路的电阻线的________来改变电阻值的．13.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小________（选填“I AB＜I BC”“I AB=I BC”或“I AB＞I B“）14.一串小彩灯，规格都是“4V 0.2A”，每个小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上200V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．若将这种规格的小彩灯接入220V电路中，为使小彩灯不被烧坏，至少应将 ________个彩灯串联；若其中一只小彩灯的灯丝被烧断，其它小彩灯还能不能发光？为什么？ ________，因为 ________15.如图所示，用均匀导线制成直径为D的半圆形线框，已知oc两点之间的电阻为2R，则ab两点间的电阻为________欧．16.滑动变阻器是通过改变________来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端．17.电流的基本单位是 ________，使用电流表时应将其与被测用电器 ________18.小余和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路如图1所示．（1）在连接电路的过程中，开关应该________ ．（2）在使用电流表测电流的实验中，小余试触时电流表的指针向着没有刻度的一侧偏转，如图2所示，根据你的分析，你认为原因可能是________ ．（3）在实验过程中他们连接了如图3所示的电路，闭合开关后，观察到灯L2________（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：________（写出一条即可）．请在图3上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．（4）他们改正错误后把电流表分别接入到电路中的A、B、C处，测出它们的电流，见下表：实验次数A处的电流I A/A B处的电流I B/A C处的电流I C/A1 0.10 0.12 0.222 0.22 0.24 0.463 0.26 0.30 0.56通过对上面数据的分析，可以得出的结论是：________；在实验中可以采用________的方法改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是：________ ．三、实验探究题19.小刚同学在实验室做连接并联电路的实验时，把两个灯泡和电键如图连接．（1）电键闭合后，电路将________（选填“通路”、“短路”或“断路”）（2）请你在图中只改动一根线，使两灯构成并联关系．20.小明同学通过实验探究“串联电路中电压与电阻的关系”，研究过程如图（a）、（b）和（c）所示，电路中电源电压保持不变. 请仔细观察图中电路的连接及电压表的指针偏转情况，然后归纳得出初步结论.①分析比较如图中(a)、(b)或(a)、(c)可知：________ .②分析比较如图中(b)、(c)可知：________.21.小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑：实验中为什么选择不常见的镍铬合金作为研究的导体，而不选用常见的铜丝？难道选用钢丝会不利于探究？带着这些思考，小禹决定进行实验验证；（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入________，且与研究导体________联．（2）连接电路时，开关必须处于________状态．（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变________．（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，发现用________作为研究导体，实验现象不明显．不明显之处是：________．四、综合题22.某同学在用电压表研究L I和L2并联各支路的电压关系时，所接电路如图所示。

第四章探究电流一、选择题(每题3分，共36分)1．下列物体中，通常情况下属于绝缘体的是()A．铁线B．人体C．铅笔芯D．塑料尺2．某家用电器正常工作时的电流约为1 A，则它可能是()图13．下列有关“电”的说法正确的是()A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压，电路中就一定有电流D．电阻中有电流，它的两端一定有电压4．下列说法中正确的是()A．手电筒中的电流约为3 AB．我国家庭电路的电压为220 VC．日光灯正常工作时的电流约为2 AD．我国家庭电路的电压为36 V5．关于电压、电流和电阻，下列说法正确的是()A．电压使导体中产生大量自由电子B．电压使自由电荷定向移动形成电流C．导体中通过的电流越大，导体的电阻越小D．绝缘体在任何情况下都不会导电6．如图2所示，能正确地测出小灯泡L1两端电压的电路是()图27．如图3所示，闭合开关，电流表A1的示数为0.18 A，电流表A2的示数为0.32 A，通过灯泡L3的电流为0.15 A，则干路上的电流为()图3A．0.33 A B．0.47 A C．0.50 A D．0.65 A8．如图4所示的电路中，闭合开关，电压表V1的示数为7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压为()图4A．4.5 V B．5.5 V C．3 V D．2 V9．如图5所示电路，下列有关说法正确的是()图5A．断开S，通过L1的电流比通过L2的电流大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮10．如图6所示，闭合开关，两灯并联，各电表都能正常工作。

下列判断正确的是()图6A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表11．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图7所示电路。

若开关闭合，其后果是()图7A．电压表不会烧坏，电流表可能烧坏B．两表都不会烧坏C．电流表不会烧坏，但无示数D．两表都会烧坏12．如图8所示，BM、CN为两根相同的电阻丝，下列说法不正确的是()图8A．S和A接触，P向右移动时灯泡变暗B．S和B接触，P向右移动时灯泡亮度不变C．S和C接触，P向左移动时灯泡变亮D．S和C接触，P无论怎样移动灯泡亮度都不变二、填空题(每空2分，共36分)13．在陶瓷、铁、玻璃中，属于导体的是________；在输电导线、发电机线圈、电炉丝中，不能用超导材料制作的是____________。

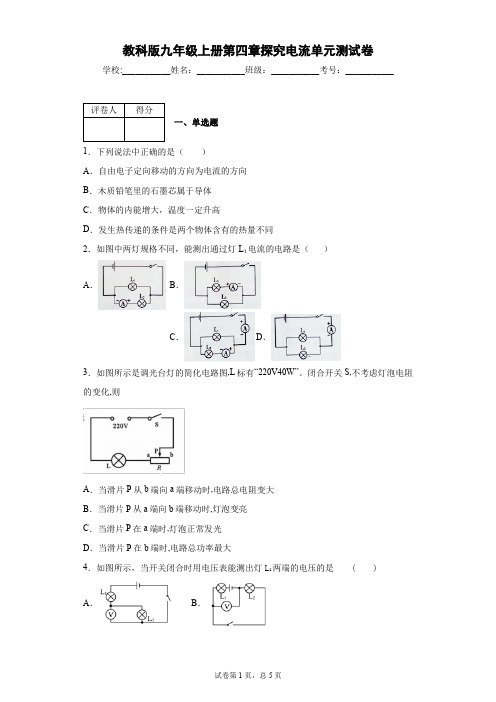

教科版九年级上册第四章探究电流单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列说法中正确的是（）A．自由电子定向移动的方向为电流的方向B．木质铅笔里的石墨芯属于导体C．物体的内能增大，温度一定升高D．发生热传递的条件是两个物体含有的热量不同2．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C． D．3．如图所示是调光台灯的简化电路图,L标有“220V40W”。

闭合开关S,不考虑灯泡电阻的变化,则A．当滑片P从b端向a端移动时,电路总电阻变大B．当滑片P从a端向b端移动时,灯泡变亮C．当滑片P在a端时,灯泡正常发光D．当滑片P在b端时,电路总功率最大4．如图所示，当开关闭合时用电压表能测出灯L1两端的电压的是 ( ) A．B．C．D．5．如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是( )A．L1断路B．L1短路C．L2断路D．L2短路6．如图所示，两个规格不同的电灯L1、L2接在电路中．闭合开关，以下判断正确的是（）A．L1、L2串联B．通过L1、L2的电流相等C．电流表测干路中的电流D．电流表测通过L2的电流7．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是( )A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从乙流向甲C．正电荷从甲移到乙，所以两个验电器都带正电D．电子从乙移到甲，所以甲带负电，乙带正电8．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙＝5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电路的总电压为3VD．甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.4A二、填空题9．如图所示，电阻R1=5Ω，R2=10Ω，闭合开关后，则两电压表V1，和V2的示数之比为_____。

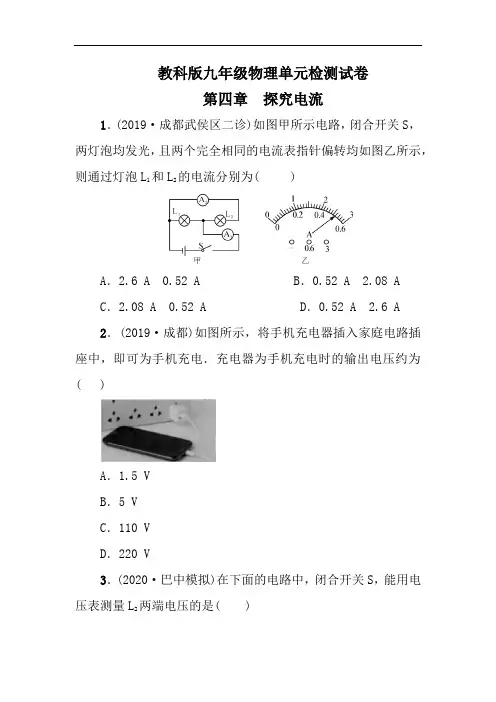

教科版九年级物理单元检测试卷第四章探究电流1．(2019·成都武侯区二诊)如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为( )A．2.6 A 0.52 A B．0.52 A 2.08 AC．2.08 A 0.52 A D．0.52 A 2.6 A2．(2019·成都)如图所示，将手机充电器插入家庭电路插座中，即可为手机充电．充电器为手机充电时的输出电压约为( )A．1.5 VB．5 VC．110 VD．220 V3．(2020·巴中模拟)在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是( ),A) ,B),C) ,D)4．(2020·成都模拟)如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是( )A．甲电路中：U＝U1＝U2B．甲电路中：U>U1＝U2C．乙电路中：I＝I1＋I2D．乙电路中：I>I1＝I25．(2019·自贡)图甲所示电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为( )A．8 V 2 V B．10 V 2 VC．2 V 8 V D．2 V 10 V6．(2020·成都金牛区模拟)如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是( )A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数7．(2020·自贡模拟)如图所示，在“”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是(B)A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表8．(2019·成都金牛区一诊)用一个物体将如图电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A．铁钉B．木筷子C．橡皮擦D．塑料管子9．(2019·成都高新区一诊)关于导体的电阻，下列说法中正确的是( )A．导体导电说明它对电流没有任何阻碍作用B．导体的电阻越大，说明它对电流的阻碍作用越小C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关D．导体的电阻由它两端的电压和通过的电流决定10．(2019·自贡)某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是( )A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路11. 某同学用电流表的时候，本应用“＋”和“3”两个接线柱，但误将“＋”和“0.6”两个接线柱接入电路(“＋”接线柱位置没有接错)，这样做的结果将是( )A．指针摆动角度变小了B．指针反方向摆动C．指针摆动的角度变大了，电流表可能被损坏D．指针不动12. 下列说法中正确的是( )A．通过两灯的电流相等，则两灯一定是串联的B．串联电路各处的电流也可能不相等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等13. (成都锦江区期末)如图所示，小华做实验时误将电流表和电压表的位置接反了，开关闭合后，下列现象可能会出现的是( )A．L1灯泡发光，电流表烧坏B．灯泡L1、L2均发光，电流表有较大的示数C．L2灯泡发光，电压表烧坏D．灯泡L1、L2均不发光，电压表有较大的示数14．(成都成华区期中)小聪在实验室里连接了如图所示的电路，电源电压为3 V，当开关S闭合时，对此电路的认识，正确的是(B)A．若灯L2短路，则电压表示数为3 VB．若灯L1短路，则电压表示数变大C．两小灯泡并联，电压表测电源电压D．两小灯泡串联，电压表测L1的电压15. 由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，下列正确的是( )A．R1<R2＝R3，I1＝I2＝I3B．R1＝R2>R3，I1＝I2>I3C．R1>R2>R3，I1>I2>I3D．R1>R2>R3，I1＝I2＝I316. (乐山市中区期末)如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是( )A．S和A接触，P向右移动灯泡变暗B．S和B接触，P向右移动灯泡亮度变亮C.S和C接触，P向左移动灯泡变亮D．S和C接触，P向右移动灯泡亮度变暗17．(2020·成都成华区模拟)如图甲所示，是小聪同学在某次实验探究中连接的实验电路，电流表A2测量的是通过灯__ __的电流，此时读数如图乙所示，为__ __A.18．(2020·成都诊断)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示，是他用身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该__ __(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更_ _ _(填“粗”或“细”)的铅笔芯来做实验．19. (成都锦江区期末)并联电路中的一部分电路如图所示，当电路接通后，电流表的读数为0.4 A，通过导线ab的电流为0.8 A，若导线ab的电流方向从a流向b，则通过导线ac的电流为__ __A；若导线ab的电流方向从b流向a，则通过导线ac的电流为__ _A.20.(2019·成都)在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流．(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动．故障的原因可能是__ __．A．某段导线断开 B．某接线柱处接触不良C．某灯泡被短路 D．电流表被烧坏(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为_ __A.(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异．下列分析正确的是__ __．I a/A I b/A I c/A0.16 0.15 0.14A.可能是因为测量误差造成的B．是因为没有对电流表调零造成的C．串联电路中各处的电流本来就不相等D．电流从电源正极流向负极的过程中，电流越来越小21．(2020·成都)模拟在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．(1)在连接电路时，开关应该处于__ __(填“闭合”或“断开”)状态．(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是__ __(填“L1开路”“L1短路”“L2开路”或“L2短路”)．(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压__ __串联电路中各部分电路两端的电压之和．22．(2019·成都高新区一诊)如图所示，电源为两节新干电池，用笔画线代替导线，将图中元件连接成电路．要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变更亮．23．(2020·成都经开区模拟)在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：甲：导体的电阻与导体的长度有关．乙：导体的电阻与导体的材料有关．丙：导体的电阻与导体的横截面积有关．实验室备有几种电阻丝，参数如表．编号材料长度/m横截面积/mm2a镍铬合金丝 1.0 0.2b镍铬合金丝 1.0 0.1c镍铬合金丝0.5 0.1d锰铜合金丝0.5 0.1如图所示，是为完成探究连接的实验电路．(1)实验中应通过比较__ __的大小，来比较电阻丝电阻的大小，达到验证猜想的目的．(2)若要验证乙同学的猜想，则应该选用____(填编号)两根电阻丝进行对比实验．(3)选用b、c两根电阻丝进行对比实验，是为了验证__ __同学的猜想．参考答案1．C2．B3．C4．C5．A6．B7．B8．A9．C10．D11. C12. C13. D14．B15. D16.A17． __L1__、__0.3__18．变亮__、_细_19. __1.2__、__0.4__20.(1) __B__．(2) _0.22__(3) __A__21．(1) __断开__．(2) L2开路_(3)等于__22．23．(1) _电流__ (2) __c、d__ (3) __甲__。

第4章探究电流一、选择题1.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（）A. 10 mAB. 20 mAC. 200 mAD. 100 mA2.下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A3.如图所示的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是（）A. 电流表示数变大，灯L变暗B. 电流表示数变小，灯L变暗C. 电流表示数变大，灯L变亮D. 电流表示数变小，灯L变亮4.关于滑动变阻器和电阻箱的下列说法中，正确的是（）A.它们都能任意连续改变接入电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小5.如图所示，电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为2V；那么S1，S2都断开时，L1和L2两端的电压分别为（）A. 2V和4.5VB. 2.5V和4.5VC. 2V和2.5VD. 2.5V和2V6.在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A示数变大B. 电压表V2示数变小C. 电压表V1示数与电压表V2示数的差值变大D. 电压表V1示数与电流表A示数的比值变大7.如图所示的四个电路中，R0为已知阻值的定值电阻，不能测出未知电阻R x的电路是（）A. B. C. D.8.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是( )A. 当它们材料、粗细都相同时，甲线长乙线短B. 当它们材料、长度都相同时，甲线粗乙线细C. 当它们长度、粗细都相同时，两线的材料一定不同D. 甲、乙两电阻线的材料、长短、粗细不可能完全相同9. 如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A. V示数等于V1示数B. V1示数大于V2示数C. A示数大于A1示数D. A2示数大于A1示数10.在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A. A1、A3示数不变，A2、V示数变小B. A1、V示数不变，A2、A3示数变大C. A1、A2、V示数不变，A3示数变小D. A2、V示数不变，A1示数变小，A3示数变大11.小明同学按照图所示的电路进行实验，当开关闭合时，下列判断正确的是（）A. 灯泡L1和L2是并联的B. 电压表测量的是灯L2两端的电压C. 若灯L1断路，则电流表、电压表示数都为零D. 若灯L1短路，则电流表有示数，电压表没有示数12.如图所示是一个天然气泄漏检测电路的原理图，电源电压恒定不变，R0为定值电阻，R为气敏电阻（其阻值随天然气浓度的增大而减小），则下列说法正确的是( )A. 天然气浓度增大，电压表示数变小B. 天然气浓度减小，电流表示数变大C. 天然气浓度增大，电路消耗的总功率变小D. 天然气浓度减小，电压表与电流表示数的比值不变二、填空题13.电表的读数要做到“两看清”．请完成图中甲、乙两表的读数．甲图：读数________．乙图：读数________．14.某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为________Ω，当导体两端的电压减小一半时，该导体的电阻为________Ω，通过它的电流为________ A，当电路断开时，导体的电阻为________Ω．15.如图所示，电流表的示数为________ A，电压表的示数为________ V．16.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为________ V和________ V．17.一段导体两端电压时10V时，导体中的电流是0.5A，此导体的电阻是________Ω．如果导体两端的电压降到1V，此时导体中的电流是________，导体的电阻是________Ω．18.用图甲电路测量小灯泡发光时的电阻，电压表应该接在________（填“1”或“2”）处．当闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表的示数如图乙，则此时通过灯泡的电流是________A，灯泡的电阻是________ ．19.有一只小灯泡额定电压是3V，它正常发光时灯丝的电阻是6Ω，如果同学们只有电压为9V的电源，要使小灯泡正常工作，需要串联一个 ________ Ω的电阻，此时它消耗的电功率是________ W。
