液压气动技术模拟试题一

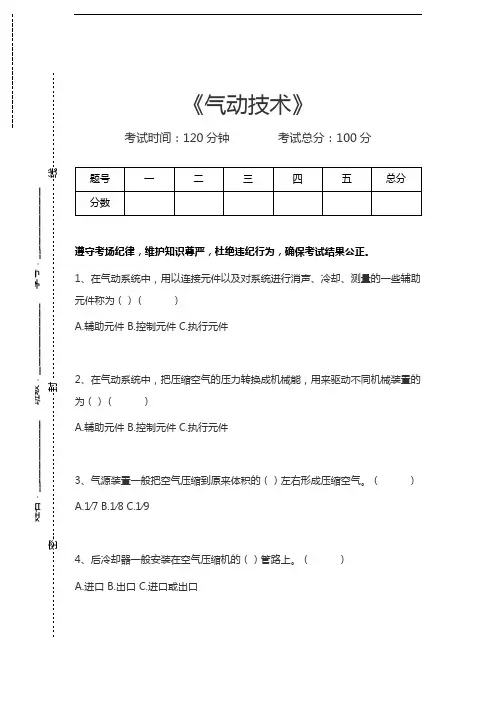

《气动技术》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、在气动系统中，用以连接元件以及对系统进行消声、冷却、测量的一些辅助元件称为（）（ ）A.辅助元件B.控制元件C.执行元件2、在气动系统中，把压缩空气的压力转换成机械能，用来驱动不同机械装置的为（）（ ）A.辅助元件B.控制元件C.执行元件3、气源装置一般把空气压缩到原来体积的（）左右形成压缩空气。

（ ） A.1∕7 B.1∕8 C.1∕94、后冷却器一般安装在空气压缩机的（）管路上。

（ ） A.进口 B.出口 C.进口或出口姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------5、一般的空气压缩机上都带有后冷却器、油水分离器和（），所以一个空气压缩机可以看做是一个气源。

（）A.干燥器B.过滤器C.储气罐6、在实际应用中，为使气源质量满足气动元件的要求，常在气动系统前面安装（）（）A.过滤器B.干燥器C.气源调节装置7、空气压缩机中的空气滤清器一般应（）清理或更换一次。

（）A.半个月B.一个月C.三个月8、（）是一种体积小、结构简单、易于制造、耗气功率小但是能产生相当大的冲击力的一种特殊气缸。

（）A.薄膜式气缸B.气—液阻尼缸C.冲击气缸9、一般气缸所用的工作压力p应小于减压阀进口压力的（）左右。

（）A.80%B.85%C.90%10、在气缸内径的计算中，对双作用气缸，预设杆径与缸径之比d∕D=（）。

（）A.0.3-0.4B.0.4-0.5C.0.6-0.711、冲击气缸的喷嘴的直径约为缸径的（）。

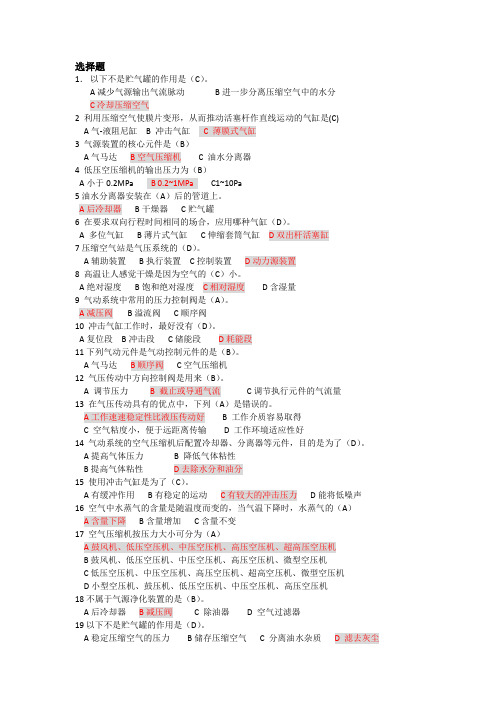

选择题1．以下不是贮气罐的作用是（C）。

A减少气源输出气流脉动B进一步分离压缩空气中的水分C冷却压缩空气2 利用压缩空气使膜片变形，从而推动活塞杆作直线运动的气缸是(C)A气-液阻尼缸 B 冲击气缸 C 薄膜式气缸3 气源装置的核心元件是（B）A气马达B空气压缩机 C 油水分离器4 低压空压缩机的输出压力为（B）A小于0.2MPa B 0.2~1MPa C1~10Pa5油水分离器安装在（A）后的管道上。

A后冷却器B干燥器C贮气罐6 在要求双向行程时间相同的场合，应用哪种气缸（D）。

A 多位气缸B薄片式气缸C伸缩套筒气缸D双出杆活塞缸7压缩空气站是气压系统的（D）。

A辅助装置B执行装置C控制装置D动力源装置8 高温让人感觉干燥是因为空气的（C）小。

A绝对湿度B饱和绝对湿度C相对湿度D含湿量9 气动系统中常用的压力控制阀是（A）。

A减压阀B溢流阀C顺序阀10 冲击气缸工作时，最好没有（D）。

A复位段B冲击段C储能段D耗能段11下列气动元件是气动控制元件的是（B）。

A气马达B顺序阀C空气压缩机12 气压传动中方向控制阀是用来（B）。

A 调节压力B 截止或导通气流C调节执行元件的气流量13 在气压传动具有的优点中，下列（A）是错误的。

A工作速速稳定性比液压传动好 B 工作介质容易取得C 空气粘度小，便于远距离传输D 工作环境适应性好14 气动系统的空气压缩机后配置冷却器、分离器等元件，目的是为了（D）。

A提高气体压力 B 降低气体粘性B提高气体粘性D去除水分和油分15 使用冲击气缸是为了（C）。

A有缓冲作用B有稳定的运动C有较大的冲击压力D能将低噪声16 空气中水蒸气的含量是随温度而变的，当气温下降时，水蒸气的（A）A含量下降B含量增加C含量不变17 空气压缩机按压力大小可分为（A）A鼓风机、低压空压机、中压空压机、高压空压机、超高压空压机B鼓风机、低压空压机、中压空压机、高压空压机、微型空压机C低压空压机、中压空压机、高压空压机、超高空压机、微型空压机D小型空压机、鼓压机、低压空压机、中压空压机、高压空压机18不属于气源净化装置的是（B）。

《液压传动》试题一湖北三峡职业技术学院《液压与气动技术》试卷适用班级：考试班级_______________ 姓名_____________ 学号________________空题（每空2分，共24分）压传动是以液体为工作介质，利用密闭系统中的来传递运动和动力的一种传动方式。

压系统中的压力,即常说的表压力，指的是压力，绝对压力不足于大气压力的数值称为。

液压油的正确要求是闪点和燃点要，凝固点要低。

要有适宜的黏度和良好的黏温特性。

体在直管中流动时，产生沿程压力损失；而在弯管和突变截面中流动时会产生损失。

齿轮泵中的困油现象可采用在端盖上开的方法。

序阀的功用是以使多个执行元件自动地按先后顺序动动作量控制阀是通过改变节流口的或通流通道的长短来改变局部阻力的大小，从而实现对流量进行控制的。

荷回路的功用是在液压泵的驱动电机不频繁起闭，且使液压泵在接近零压的情况下运转，以减少和系统发热，延长泵和度换接回路的功用是使执行元件在一个中，从一种运动速度变换到另一种运动速度。

动三联件指的是分水滤气器、和三元件。

择题（将正确答案填入括号中，每小题2分共20分。

）机械传动相比，液压传动的优点是（）。

效率高 B 要求的加工精度低可方便的实现无级调 D 运动平稳世界上第一台水压机问世算起，液压传动至今已有（）余年的历史。

50 B 100 C 150 D 200压系统工作温度一般（）℃为宜。

40-60 B 30-50 C 40-65 D 20-65常在泵的吸油口装（）。

粗过滤器 B 普通过滤器 C 精过滤器 D 特精过滤器泛应用的换向阀操作方式是（）。

手动式 B 电磁式 C 液动式 D 电液动式位四通阀在中位工作时可使液压缸锁紧，液压泵卸荷的是（）。

"O" 型阀 B "P" 型阀 C "Y"型阀 D "M"型阀压阀工作时，阀口（）着。

常开 B 常闭 C 时大时小 D 时开时关液压系统的组成中，（）是执行元件。

液压与气动技术气动技术试卷（练习题库）1、在气动系统中，用以连接元件以及对系统进行消声、冷却、测量的一些辅助元件称为（）2、在气动系统中，把压缩空气的压力转换成机械能，用来驱动不同机械装置的为（）3、气源装置一般把空气压缩到原来体积的O左右形成压缩空气。

4、后冷却器一般安装在空气压缩机的O管路上。

5、一般的空气压缩机上都带有后冷却器、油水分离器和（），所以一个空气压缩机可以看做是一个气源。

6、在实际应用中，为使气源质量满足气动元件的要求，常在气动系统前面安装（）7、空气压缩机中的空气滤清器一般应O清理或更换一次。

8、O是一种体积小、结构简单、易于制造、耗率小但是能产生相当大的冲击力的一种特殊气缸。

9、一般气缸所用的工作压力P应小于减压阀进口压力的（）左右。

10、在气缸内径的计算中，对双作用气缸，预的基本方法是通过逻辑O的运算，把长信号变成短信号，以达到消除障碍信号的目的。

22、多缸单往复行程控制回路，也就是在（）中，所有的气缸都只作（往复）运动。

23、在一个循环中，某一或某些气缸进行多次往复运动，这种回路的控制方法称为（）。

24、后冷却器可将空气压缩机输出的压缩空气冷却至O以下。

25、O是非接触式感应开关，它精度高，反应速度快，抗干扰性能好。

26、在安装电感或电容式接近开关时，一般要求接近开关与活塞杆的距离控制在（）左右。

27、经（）后所输出的系统压力相对稳定，压力波动值不大。

28、O般用于驱动气缸所需的气流较小，控制阀的尺寸及所需操作力也较小的场合。

29、O的符号标记用YA或Y加下标显示。

30、O从结构上讲主要由两部分组成，一是开关元件，二是控制部分。

31、在方向控制阀中排气口常用O表示。

32、每一动作状态线的起点，是该动作程序的开始处，用符号O表示。

33、各种按钮开关属于程序控制系统中的（）。

34、行程阀一般用做程序控制系统中的（）。

35、用（）也是把有障碍的控制信号变成一个脉冲信号。

36、间接消障法必须在系统中另加一个（）以得到制约信号。

液压与气动练习题一、判断题1.液压油的粘度随温度升高而增大。

（× )2．作用于活塞上的推力越大，活塞运动的速度就越快。

( × )3．液体在变径管中流动时，其管道截面积越小，则流速越高，而压力越小。

( √ )4．液压系统工作时，液压阀突然关闭或运动部件迅速运动，常会引起液压冲击。

( √ )5. 液压系统的工作压力决定于外负载。

( √ )6. 单位时间内流过管路的液体体积称为流量。

( √ )7. 限压式变量叶片泵的流量大小随定子的偏心量增大而减小。

( × )8. 液压泵工作空间的容积由小增大而吸油，由大减小而压油。

( √ )9. 双作用叶片泵的最大特点就是输出流量可以调节。

( × )10. 液压泵工作时的压力就是其额定压力。

( × )11. 柱塞泵是定量液压泵。

( × )12. 液压泵工作空间的容积由大减小而吸油，由小增大而压油。

( × )13. 双作用叶片泵的输出流量是不可以调节的。

( √ )14. 液压泵的额定压力就是其工作时的压力。

( × )15. 齿轮泵是定量液压泵。

( √ )16. 双活塞杆液压缸因其作用面积相等，故往复运动速度相等。

( √ )17. 调速阀是由定差减压阀和节流阀并联而成的。

( × )18. 油箱的作用就是贮存液压油。

( × )19. 在锁紧回路中，三位四通换向阀的中位机能可为H型。

( × )20. 节流调速是通过改变变量泵的容积大小来实现的。

( × )21. 调速阀是由定差减压阀和节流阀串联而成的。

( √ )22．液压马达的实际输入流量大于理论流量。

( √ )23．当液压缸的活塞杆固定时，其左腔通入压力油，则液压缸向左运动。

( √ )24．单柱塞缸靠液压油能实现两个方向的运动。

( × )25．液压缸差动连接时，液压缸产生的推力比非差动时的推力大。

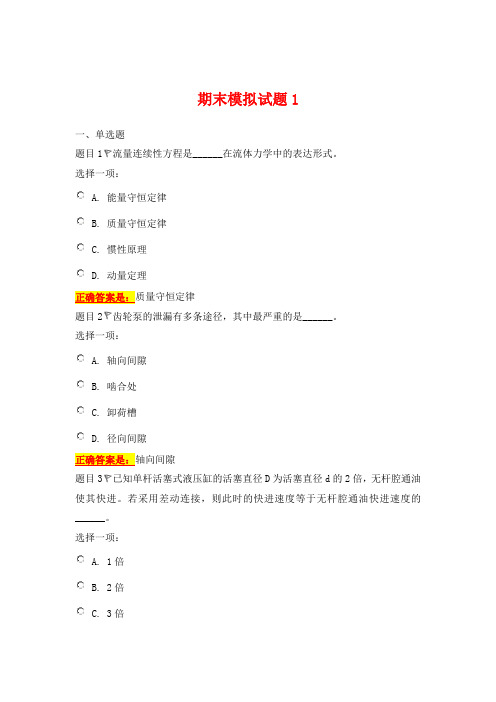

期末模拟试题1一、单选题题目1流量连续性方程是______在流体力学中的表达形式。

选择一项：A. 能量守恒定律B. 质量守恒定律C. 惯性原理D. 动量定理正确答案是：质量守恒定律题目2齿轮泵的泄漏有多条途径，其中最严重的是______。

选择一项：A. 轴向间隙B. 啮合处C. 卸荷槽D. 径向间隙正确答案是：轴向间隙题目3已知单杆活塞式液压缸的活塞直径D为活塞直径d的2倍，无杆腔通油使其快进。

若采用差动连接，则此时的快进速度等于无杆腔通油快进速度的______。

选择一项：A. 1倍B. 2倍C. 3倍D. 4倍正确答案是：4倍题目4可输出回转运动的液压缸是______。

选择一项：A. 伸缩缸B. 齿条活塞缸C. 摆动缸D. 柱塞缸正确答案是：摆动缸题目5下图所示的液控单向阀，控制口K接通时，油液______。

选择一项：A. 能在A口和B口间双向自由流通B. 不能从A口流向BC. 仅能从A口流向B口D. 不能在A口和B口间双向自由流通正确答案是：能在A口和B口间双向自由流通题目6若某三位换向阀的阀心在中间位置时，压力油与液压缸两腔连通、回油封闭，则此阀的滑阀机能为______。

选择一项：A. C型B. P型C. Y型D. K型正确答案是：P型题目7下图所示的为一远程三级调压液压回路，各溢流阀的调整压力p1=5MPa，p2=3MPa，p3=2MPa。

当外负载趋于无穷大时，若二位二通电磁阀通电，泵的工作压力为______。

图远程三级调压液压回路选择一项：A. 2MPaB. 3MPaC. 5MPaD. 10MPa正确答案是：2MPa题目8等容过程的特征是______。

选择一项：A. 气体的内能保持不变B. 气体与外界无热量交换C. 气体的压力保持不变D. 气体对外不做功正确答案是：气体对外不做功题目9为保证气动系统正常工作，需要在压缩机出口处安装________以降低压缩空气的温度，将水蒸气及污油雾冷凝成液态水滴和油滴。

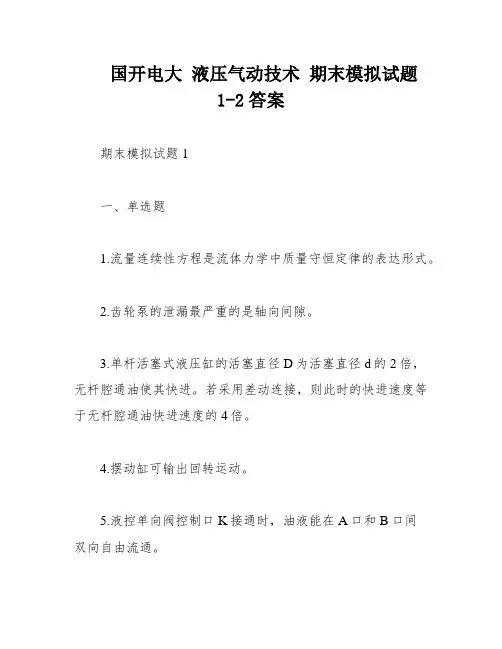

国开电大液压气动技术期末模拟试题1-2答案期末模拟试题1一、单选题1.流量连续性方程是流体力学中质量守恒定律的表达形式。

2.齿轮泵的泄漏最严重的是轴向间隙。

3.单杆活塞式液压缸的活塞直径D为活塞直径d的2倍，无杆腔通油使其快进。

若采用差动连接，则此时的快进速度等于无杆腔通油快进速度的4倍。

4.摆动缸可输出回转运动。

5.液控单向阀控制口K接通时，油液能在A口和B口间双向自由流通。

6.某三位换向阀的阀心在中间位置时，压力油与液压缸两腔连通、回油封闭，则此阀的滑阀机能为P型。

7.远程三级调压液压回路中，当外负载趋于无穷大时，若二位二通电磁阀通电，泵的工作压力为2MPa。

8.等容过程的特征是气体对外不做功。

9.为保证气动系统正常工作，需要在压缩机出口处安装后冷却器以降低压缩空气的温度，将水蒸气及污油雾冷凝成液态水滴和油滴。

10.气动三联件的连接顺序是分水滤气器→油雾器→减压阀。

2．某气压系统中，气源压力为0.8MPa，所需气压为0.4MPa，要求输出气流量为0.2m3/min。

系统中有一个气缸，其有效面积为0.01m2，气缸的工作速度为0.5m/s。

试求：（1）所需的节流口直径；（2）气缸的推力；（3）气缸的工作时间。

解：（1）根据流量公式可得：节流口直径：2）气缸的推力：3）气缸的工作时间：题目23完成满分1.003．某液压系统中，液压泵的流量为100L/min，工作压力为10MPa，系统中有两个液压缸，其有效面积分别为0.01m2和0.02m2.试求：（1）液压缸的合力；（2）液压缸的速度比。

解：（1）液压缸的合力：2）液压缸的速度比：因为液压系统中的流量是恒定的，所以两个液压缸的流量之和等于液压泵的流量：所以，液压缸的速度比为：选择一项：A.单向控制阀B.双向控制阀C.单向溢流阀D.双向溢流阀正确答案是：双向控制阀二、判断题题目6液压系统中，油液的压力越高，泄漏量越小。

选择一项：A.正确B.错误正确答案是：正确题目7液压系统中，油液的温度越高，粘度越低，流动阻力越小。

可编辑修改精选全文完整版《液压与气动技术》模拟试卷一、填空题1.从能量角度来说，液压泵的作用是把机械能转化为液体压力能，而液压缸的作用是把液体压力能转化为机械能。

2. 节流阀通常采用薄壁小孔，其原因是通过它的流量与粘度无关，使流量受温度的变化影响较小。

3. 液压传动中最重要的参数是压力p和流量q，而两者的乘积表示功率P 。

4. 液压泵按结构分齿轮泵、叶片泵、柱塞泵三种等，它们是利用密封容积的变化来进行工作的，所以称为容积泵。

5.液压传动系统基本由动力元件、控制元件、执行元件、辅助元件和传动介质组成。

7.液压油的粘度随液压油的温度和压力变化而变化，当液压油温度升高时，液压油的粘度明显下降；当压力增大时，液压油粘度略微上升。

8.根据度量基准的不同，液体的压力分为绝对压力和相对压力两种，大多数表测得的压力是相对压力。

二、判断题1. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，选用“H”型中位机能。

（√）2.由节流阀和定差减压阀串联组成普通调速阀。

（√）3.直水管中，截面Ⅰ处的压力是1MPa，截面Ⅱ处的压力是0.5MPa，据此知直水管中水的流动方向是由截面Ⅱ流向截面Ⅰ。

（×）4.定常流动液体中任何一点的压力、速度都不随时间而变化。

（×）5.流体连续性方程是动量守恒定律在流体力学中的一种表达形式。

（×）6.液压泵都是依靠密封容积变化的原理来进行工作的。

（√）7.双作用叶片泵配油盘上三角槽有减少叶片泵流量、压力脉动和降低噪声的作用。

（√）8.液压马达在高速区工作时会出现“爬行现象”而在低速区则不会。

（×）9.差动连接液压缸可以提高活塞的输出压力和速度。

（×）10.流量控制阀常用的节流口形式是薄壁小孔，因为温度对它的流量几乎没有影响。

（√）二、选择题（1’×23=23’）1、在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）。

机械专业液压气动技术试题一、判断题(每题2分，共20分)(判断下列所述是否正确，正确填入“+”，错误则填“一”)1．液体的体积模量越大，表明该液体抵抗压缩的能力越强。

( + )2．相同流量、压力下，双叶片摆动缸的角速度是单叶片摆动缸的2倍。

( 一 )3．液压系统的工作压力取决于泵的额定压力。

( 一 )4．高压系统中宜采用柱塞泵。

(+ )5．溢流阀的开启比越小，控制系统的压力越稳定。

(一 ) ．6．湿空气是干空气和水蒸气的混合气体。

(+ )7．要使气体流动速度达到超声速流动，管道截面形状必须先收缩后扩张．。

(+ )8．后冷却器是一种空气净化设备，安装于空气压缩机的出口处。

( + )9．等温过程中气体的内能保持不变，是由于气体与外界无热量交换。

( 一 )10．缓冲气动缸是依靠弹簧的平衡力使活塞运动速度减慢，实现缓冲作用的。

(一 )二、选择题(每题2分，共20分)1．我国采用40℃时液压油的( B．运动粘度2．齿轮泵泄漏的途径中，( )泄漏最严重。

B．轴向间隙3．下列三位换向阀中位机能中，能实现系统卸荷的是( )。

A．H型4．液压泵或液压马达的排量( )。

C．决定于结构尺寸5．单杆活塞缸采用差动连接方式时，其有效工作面积为( )。

C．活塞杆面积6．调速阀是用( )组合而成的。

D．节流阀与差压式减压阀串联7．以变量泵为油源时，在泵的出口并联溢流阀是为了使阀起到( )。

A．过载保护作用8．湿空气的绝对湿度是指( )。

D．1m3湿空气含有水蒸气的质量9．有湿空气的压力为0．106MPa，干空气分压为0．082MPa，若同温度下饱和水蒸气分压为0．062MPa，则此湿空气的相对湿度为( )。

B．38．7％10．等容过程的特征是( )。

C．气体对外不作功2．如图所示，流量为5 L／rain的液压泵驱动两个并联液压缸，已知活塞A重10000N，活塞B重5000N，两个液压缸活塞工作面积均为lOOcm2，溢流阀的调整压力为2MPa，设初始两活塞都处于缸体下端，试求两活塞的运动速度和液压泵的工作压力。

《液压与气动》试卷（1）一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。

2．液压传动是由、、、、和五部分组成。

3．液体粘性的物理意义是既反映，又反映。

4．液体的压力是指，国际单位制压力单位是，液压中还常用和。

5．液压系统的压力是在状态下产生的，压力大小决定于。

6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。

7．机床液压系统常用的液压泵有、、三大类。

8．液压泵效率包含和两部分。

9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。

11．液压控制阀按用途不同分为、、三大类。

12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。

13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。

14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。

15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。

16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。

二、是非题(10分)1、液压泵的理论流量与输出压力有关。

（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。

（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。

（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。

（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。

（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。

（）8、节流阀的进、回油节流调速回路是属于恒推力调速。

（）9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。
