牙嵌式自由轮差速器

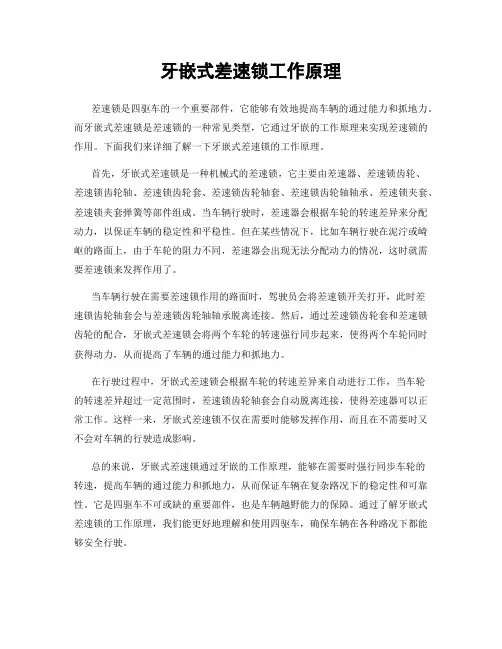

牙嵌式差速锁工作原理
差速锁是四驱车的一个重要部件，它能够有效地提高车辆的通过能力和抓地力。

而牙嵌式差速锁是差速锁的一种常见类型，它通过牙嵌的工作原理来实现差速锁的作用。

下面我们来详细了解一下牙嵌式差速锁的工作原理。

首先，牙嵌式差速锁是一种机械式的差速锁，它主要由差速器、差速锁齿轮、
差速锁齿轮轴、差速锁齿轮套、差速锁齿轮轴套、差速锁齿轮轴轴承、差速锁夹套、差速锁夹套弹簧等部件组成。

当车辆行驶时，差速器会根据车轮的转速差异来分配动力，以保证车辆的稳定性和平稳性。

但在某些情况下，比如车辆行驶在泥泞或崎岖的路面上，由于车轮的阻力不同，差速器会出现无法分配动力的情况，这时就需要差速锁来发挥作用了。

当车辆行驶在需要差速锁作用的路面时，驾驶员会将差速锁开关打开，此时差
速锁齿轮轴套会与差速锁齿轮轴轴承脱离连接。

然后，通过差速锁齿轮套和差速锁齿轮的配合，牙嵌式差速锁会将两个车轮的转速强行同步起来，使得两个车轮同时获得动力，从而提高了车辆的通过能力和抓地力。

在行驶过程中，牙嵌式差速锁会根据车轮的转速差异来自动进行工作，当车轮
的转速差异超过一定范围时，差速锁齿轮轴套会自动脱离连接，使得差速器可以正常工作。

这样一来，牙嵌式差速锁不仅在需要时能够发挥作用，而且在不需要时又不会对车辆的行驶造成影响。

总的来说，牙嵌式差速锁通过牙嵌的工作原理，能够在需要时强行同步车轮的
转速，提高车辆的通过能力和抓地力，从而保证车辆在复杂路况下的稳定性和可靠性。

它是四驱车不可或缺的重要部件，也是车辆越野能力的保障。

通过了解牙嵌式差速锁的工作原理，我们能更好地理解和使用四驱车，确保车辆在各种路况下都能够安全行驶。

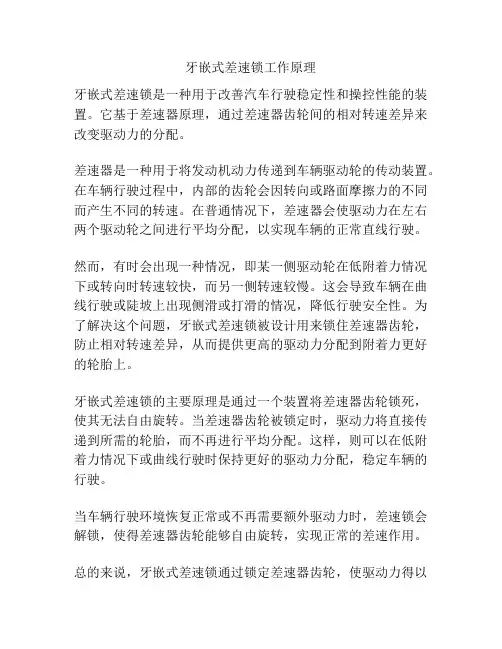

牙嵌式差速锁工作原理
牙嵌式差速锁是一种用于改善汽车行驶稳定性和操控性能的装置。

它基于差速器原理，通过差速器齿轮间的相对转速差异来改变驱动力的分配。

差速器是一种用于将发动机动力传递到车辆驱动轮的传动装置。

在车辆行驶过程中，内部的齿轮会因转向或路面摩擦力的不同而产生不同的转速。

在普通情况下，差速器会使驱动力在左右两个驱动轮之间进行平均分配，以实现车辆的正常直线行驶。

然而，有时会出现一种情况，即某一侧驱动轮在低附着力情况下或转向时转速较快，而另一侧转速较慢。

这会导致车辆在曲线行驶或陡坡上出现侧滑或打滑的情况，降低行驶安全性。

为了解决这个问题，牙嵌式差速锁被设计用来锁住差速器齿轮，防止相对转速差异，从而提供更高的驱动力分配到附着力更好的轮胎上。

牙嵌式差速锁的主要原理是通过一个装置将差速器齿轮锁死，使其无法自由旋转。

当差速器齿轮被锁定时，驱动力将直接传递到所需的轮胎，而不再进行平均分配。

这样，则可以在低附着力情况下或曲线行驶时保持更好的驱动力分配，稳定车辆的行驶。

当车辆行驶环境恢复正常或不再需要额外驱动力时，差速锁会解锁，使得差速器齿轮能够自由旋转，实现正常的差速作用。

总的来说，牙嵌式差速锁通过锁定差速器齿轮，使驱动力得以
更有效地分配到有附着力的轮胎上，提高了行驶稳定性和操控性能。

它是一种常见的差速器技术，广泛应用于越野车辆和高性能车辆中。

后桥机械牙嵌式差速锁原理后桥机械牙嵌式差速锁在四驱车中是一项非常重要的技术，它可以让车辆在通过各种复杂路况时更加稳定和安全。

那么，后桥机械牙嵌式差速锁的原理是什么呢？1. 差速器的基本原理在了解后桥机械牙嵌式差速锁的工作原理之前，我们需要先了解差速器的基本原理。

差速器是一种车轮传动力量的设备，一般由环齿、小齿轮、卫星齿轮、驱动轴等部件组成。

当车轮传动力量时，在没有差速器的情况下，两个车轮会在相同的速度下旋转，但是在转弯或者路面存在不平的情况下，外侧轮胎的行驶距离会比内侧轮胎多，这时如果没有差速器，车轮就会产生跳跃和打滑的现象。

而差速器就是解决这个问题的。

它通过环齿和小齿轮的嵌合，可以让车轮在相同的时间内旋转不同的次数，从而实现不同车轮的行驶距离不同。

这个差速器的机制使得两个车轮的速度可以相互独立控制，从而提高了四驱车的行驶稳定性。

2. 后桥机械牙嵌式差速锁的工作原理在差速器的基础上，后桥机械牙嵌式差速锁又增加了一个锁定功能。

它通过在差速器旁边加入一对牙齿上下嵌合的机械装置，可以使得车轮在相对较弱的驱动力下，分配更多的驱动力给被卡住的车轮。

具体来说，当四驱车在行驶时，一般情况下差速器会让车轮的速度保持相同，这时如果遇到路面陡峭、狭窄、泥泞或者冰雪等环境，车轮就会受到很大的阻力，这时如果差速器的分配力量不均，一方车轮的驱动力就会大于另一方车轮，使得车辆行驶不稳定，很容易打滑或失控。

这个时候，后桥机械牙嵌式差速锁就会发挥作用。

在车辆发生侧滑或依靠杠杆操作激活锁定机构的时候，牙齿就会咬合在一起，通过卡住差速器关闭它的自由旋转，整个后桥就成了一个整体，两个车轮的驱动力就会变得完全一致，这样可以提高车辆的牵引力和操控性。

同时，在车轮恢复正常行驶时，差速器也会重新恢复自由旋转，从而保证了车辆的灵活性。

总的来说，后桥机械牙嵌式差速锁的原理就是在差速器的基础上增加了一个锁定机构，在恶劣路面的情况下能够更好的保证车辆的控制性和稳定性。

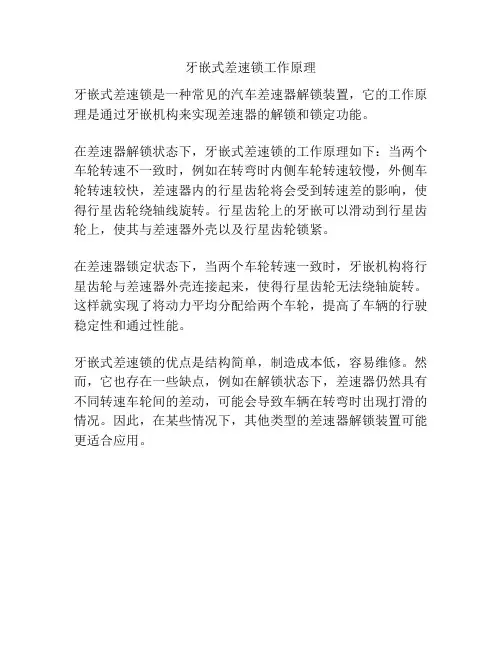

牙嵌式差速锁工作原理
牙嵌式差速锁是一种常见的汽车差速器解锁装置，它的工作原理是通过牙嵌机构来实现差速器的解锁和锁定功能。

在差速器解锁状态下，牙嵌式差速锁的工作原理如下：当两个车轮转速不一致时，例如在转弯时内侧车轮转速较慢，外侧车轮转速较快，差速器内的行星齿轮将会受到转速差的影响，使得行星齿轮绕轴线旋转。

行星齿轮上的牙嵌可以滑动到行星齿轮上，使其与差速器外壳以及行星齿轮锁紧。

在差速器锁定状态下，当两个车轮转速一致时，牙嵌机构将行星齿轮与差速器外壳连接起来，使得行星齿轮无法绕轴旋转。

这样就实现了将动力平均分配给两个车轮，提高了车辆的行驶稳定性和通过性能。

牙嵌式差速锁的优点是结构简单，制造成本低，容易维修。

然而，它也存在一些缺点，例如在解锁状态下，差速器仍然具有不同转速车轮间的差动，可能会导致车辆在转弯时出现打滑的情况。

因此，在某些情况下，其他类型的差速器解锁装置可能更适合应用。

第四节差速器设计汽车在行驶过程中，左、右车轮在同一时间内所滚过的路程往往是不相等的，如转弯时内侧车轮行程比外侧车轮短；左右两轮胎内的气压不等、胎面磨损不均匀、两车轮上的负荷不均匀而引起车轮滚动半径不相等；左右两轮接触的路面条件不同，行驶阻力不等等。

这样，如果驱动桥的左、右车轮刚性连接，则不论转弯行驶或直线行驶，均会引起车轮在路面上的滑移或滑转，一方面会加剧轮胎磨损、功率和燃料消耗，另一方面会使转向沉重，通过性和操纵稳定性变坏。

为此，在驱动桥的左、右车轮间都装有轮间差速器。

在多桥驱动的汽车上还常装有轴间差速器，以提高通过性，同时避免在驱动桥间产生功率循环及由此引起的附加载荷、传动系零件损坏、轮胎磨损和燃料消耗等。

差速器用来在两输出轴间分配转矩，并保证两输出轴有可能以不同角速度转动。

差速器按其结构特征可分为齿轮式、凸轮式、蜗轮式和牙嵌自由轮式等多种形式。

一、差速器结构形式选择(一)齿轮式差速器汽车上广泛采用的差速器为对称锥齿轮式差速器，具有结构简单、质量较小等优点，应用广泛。

他又可分为普通锥齿轮式差速器、摩擦片式差速器和强制锁止式差速器等1．普通锥齿轮式差速器由于普通锥齿轮式差速器结构简单、工作平稳可靠，所以广泛应用于一般使用条件的汽车驱动桥中。

图5—19为其示意图，图中ω0为差速器壳的角速度；ω1、ω2分别为左、右两半轴的角速度；为差速器的内摩擦力矩；T1、T2分别为左、右两半轴To为差速器壳接受的转矩；Tr对差速器的反转矩。

根据运动分析可得ω1+ω2＝2ω0(5—23)显然，当一侧半轴不转时，另一侧半轴将以两倍的差速器壳体角速度旋转；当差速器壳体不转时，左右半轴将等速反向旋转。

根据力矩平衡可得T0T2T1T0T1-T2{=+= (5 - 24)差速器性能常以锁紧系数k 是来表征，定义为差速器的内摩擦力矩与差速器壳接受的转矩之比，由下式确定结合式(5—24)可得k )-0.5T0(1T1k )0.5T0(1T2{=+= (5 - 26)定义快慢转半轴的转矩比k b =T2/T1,则kb 与k 之间有kk -+=11kb kbk +-=11kb (5 - 27)普通锥齿轮差速器的锁紧系数是一般为0．05～0．15，两半轴转矩比k b=1．11～1．35，这说明左、右半轴的转矩差别不大，故可以认为分配给两半轴的转矩大致相等，这样的分配比例对于在良好路面上行驶的汽车来说是合适的。

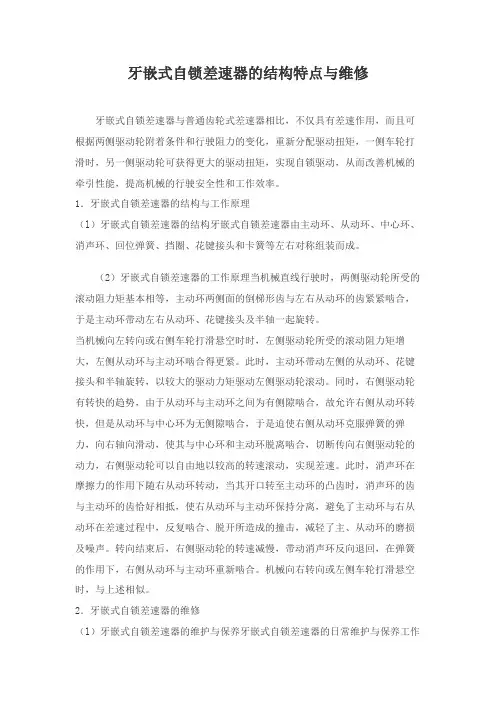

牙嵌式自锁差速器的结构特点与维修牙嵌式自锁差速器与普通齿轮式差速器相比，不仅具有差速作用，而且可根据两侧驱动轮附着条件和行驶阻力的变化，重新分配驱动扭矩，一侧车轮打滑时，另一侧驱动轮可获得更大的驱动扭矩，实现自锁驱动，从而改善机械的牵引性能，提高机械的行驶安全性和工作效率。

1．牙嵌式自锁差速器的结构与工作原理（l）牙嵌式自锁差速器的结构牙嵌式自锁差速器由主动环、从动环、中心环、消声环、回位弹簧、挡圈、花键接头和卡簧等左右对称组装而成。

（2）牙嵌式自锁差速器的工作原理当机械直线行驶时，两侧驱动轮所受的滚动阻力矩基本相等，主动环两侧面的倒梯形齿与左右从动环的齿紧紧啮合，于是主动环带动左右从动环、花键接头及半轴一起旋转。

当机械向左转向或右侧车轮打滑悬空时时，左侧驱动轮所受的滚动阻力矩增大，左侧从动环与主动环啮合得更紧。

此时，主动环带动左侧的从动环、花键接头和半轴旋转，以较大的驱动力矩驱动左侧驱动轮滚动。

同时，右侧驱动轮有转快的趋势，由于从动环与主动环之间为有侧隙啮合，故允许右侧从动环转快，但是从动环与中心环为无侧隙啮合，于是迫使右侧从动环克服弹簧的弹力，向右轴向滑动，使其与中心环和主动环脱离啮合，切断传向右侧驱动轮的动力，右侧驱动轮可以自由地以较高的转速滚动，实现差速。

此时，消声环在摩擦力的作用下随右从动环转动，当其开口转至主动环的凸齿时，消声环的齿与主动环的齿恰好相抵，使右从动环与主动环保持分离，避免了主动环与右从动环在差速过程中，反复啮合、脱开所造成的撞击，减轻了主、从动环的磨损及噪声。

转向结束后，右侧驱动轮的转速减慢，带动消声环反向退回，在弹簧的作用下，右侧从动环与主动环重新啮合。

机械向右转向或左侧车轮打滑悬空时，与上述相似。

2．牙嵌式自锁差速器的维修（l）牙嵌式自锁差速器的维护与保养牙嵌式自锁差速器的日常维护与保养工作较简单，主要是检查润滑、紧固情况及做必要的调整。

一般J睛况下，不要轻易拆卸，以免破坏各配合面的正常间隙，引起零件磨损增加而发生早期损坏。

学号06071305成绩汽车专业综合实践说明书设计名称：汽车差速器设计设计时间 2010年 4月系别机电工程系专业汽车服务工程班级 13班姓名永豹指导教师邓宝清2010 年 05 月 24 日目录一、设计任务书....................................... - 1 -二、差速器的功用类型及组成........................... - 2 -（一）、齿轮式差速器............................... - 2 - （二）滑块凸轮式差速器............................ - 2 - （三）蜗轮式差速器................................ - 3 - （四）牙嵌式自由轮差速器.......................... - 4 - 三、主减速器基本参数的选择计算....................... - 6 -（一）主减速器直齿圆柱齿轮传动设计................ - 6 - 四、主减速器主、从动齿轮的支撑方案选择.............. - 10 -（一）、主动齿轮的支撑............................ - 10 - 五、差速器设计计算.................................. - 13 -（一）差速器中的转矩分配计算..................... - 13 - （二）差速器的齿轮主要参数选择................... - 13 - 六．总结............................................ - 17 - 参考文献............................................ - 18 - 附图................................................ - 19 -一、设计任务书已知条件：（1）假设地面的附着系数足够大； （2）发动机到主传动主动齿轮的传动效率96.0=w η； （3）车速度允许误差为±3%；（4）工作情况：每天工作16小时，连续运转，载荷较平稳；（5）工作环境：湿度和粉尘含量设为正常状态，环境最高温度为30度；（6）要求齿轮使用寿命为17年（每年按300天计）；（7）生产批量：中等。

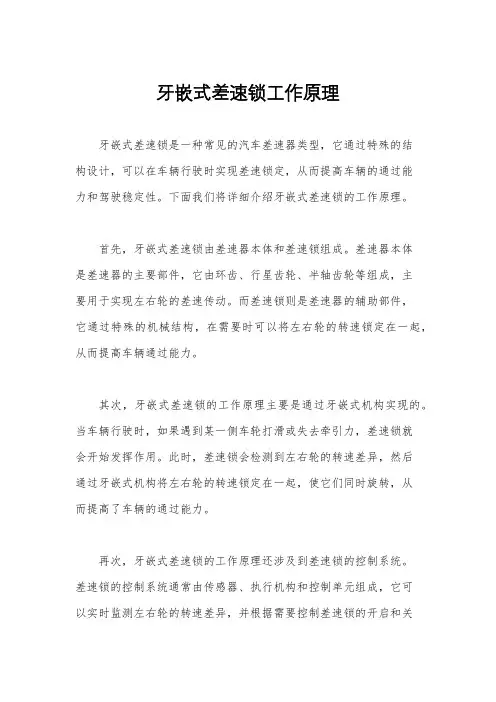

牙嵌式差速锁工作原理牙嵌式差速锁是一种常见的汽车差速器类型，它通过特殊的结构设计，可以在车辆行驶时实现差速锁定，从而提高车辆的通过能力和驾驶稳定性。

下面我们将详细介绍牙嵌式差速锁的工作原理。

首先，牙嵌式差速锁由差速器本体和差速锁组成。

差速器本体是差速器的主要部件，它由环齿、行星齿轮、半轴齿轮等组成，主要用于实现左右轮的差速传动。

而差速锁则是差速器的辅助部件，它通过特殊的机械结构，在需要时可以将左右轮的转速锁定在一起，从而提高车辆通过能力。

其次，牙嵌式差速锁的工作原理主要是通过牙嵌式机构实现的。

当车辆行驶时，如果遇到某一侧车轮打滑或失去牵引力，差速锁就会开始发挥作用。

此时，差速锁会检测到左右轮的转速差异，然后通过牙嵌式机构将左右轮的转速锁定在一起，使它们同时旋转，从而提高了车辆的通过能力。

再次，牙嵌式差速锁的工作原理还涉及到差速锁的控制系统。

差速锁的控制系统通常由传感器、执行机构和控制单元组成，它可以实时监测左右轮的转速差异，并根据需要控制差速锁的开启和关闭。

这样，差速锁就可以在车辆行驶时根据实际情况进行自动控制，提高了行驶的稳定性和通过能力。

最后，牙嵌式差速锁的工作原理还需要注意一些使用和维护方面的问题。

在实际使用中，要定期检查差速锁的工作状态，保持差速锁的正常运转。

同时，在遇到特殊路况或情况时，要根据需要手动控制差速锁的开启和关闭，以确保车辆的安全行驶。

综上所述，牙嵌式差速锁通过牙嵌式机构和控制系统实现了在需要时锁定左右轮的转速，从而提高了车辆的通过能力和驾驶稳定性。

在实际使用中，要合理使用和维护差速锁，以确保车辆的安全行驶。
