电捕焦油器演示课件

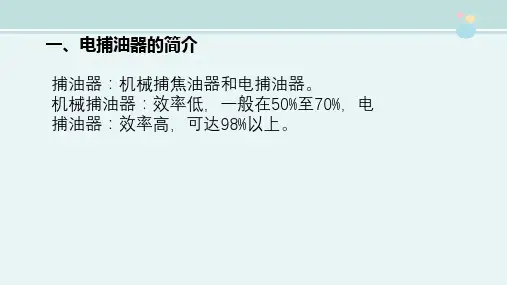

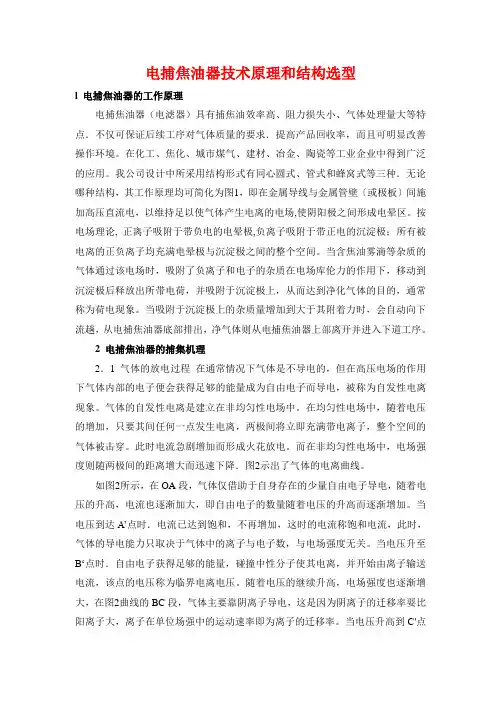

电捕焦油器技术原理和结构选型l 电捕焦油器的工作原理电捕焦油器（电滤器）具有捕焦油效率高、阻力损失小、气体处理量大等特点．不仅可保证后续工序对气体质量的要求．提高产品回收率，而且可明显改善操作环境。

在化工、焦化、城市煤气、建材、冶金、陶瓷等工业企业中得到广泛的应用。

我公司设计中所采用结构形式有同心圆式、管式和蜂窝式等三种．无论哪种结构，其工作原理均可简化为图1，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场,使阴阳极之间形成电晕区。

按电场理论, 正离子吸附于带负电的电晕极,负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。

当含焦油雾滴等杂质的气体通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。

当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序。

2 电捕焦油器的捕集机理2．1 气体的放电过程在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。

气体的自发性电离是建立在非均匀性电场中。

在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。

此时电流急剧增加而形成火花放电。

而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降．图2示出了气体的电离曲线。

如图2所示，在OA段，气体仅借助于自身存在的少量自由电子导电，随着电压的升高，电流也逐渐加大，即自由电子的数量随着电压的升高而逐渐增加。

当电压到达A‟点时．电流已达到饱和，不再增加，这时的电流称饱和电流，此时，气体的导电能力只取决于气体中的离子与电子数，与电场强度无关。

当电压升至B…点时．自由电子获得足够的能量，碰撞中性分子使其电离，并开始由离子输送电流，该点的电压称为临界电离电压。

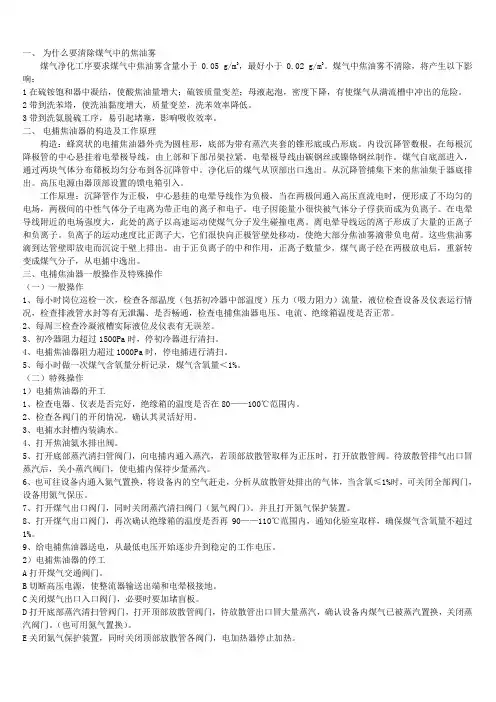

电捕焦油器的相关知识1、电捕焦的工作原理：利用焦油雾滴在高压静电场力作用下，带正负电荷的焦油雾滴，分别向沉淀极和电晕极移动，到达沉淀极和电晕极的焦油雾滴，在重力作用下，向电捕下方流动，到达底部排出器外。

2、正常掌控电捕焦油器冲洗间隔时间就是（8）天，操作方式电流就是（800-1200ma），电压是（45-50kw），绝缘箱操作温度在（90-110）℃之间。

电捕器入口荒煤气氧含量不得高于（0.8％），联锁跳车（1.2%）。

对电捕焦油器进行煤气置换时，在放散管处对煤气的氧含量分析取样（连续3次），每隔（10min）氧含量不高于（0.8％）为合格。

电捕焦油器顶部4个高压绝缘瓷瓶，1个变压器，3、电捕焦油器设备型号及位号：fd348-ⅱ型蜂窝式电捕焦油器，位号为140i-r101a-h，处理气量65000～80000nm3/h，工作压力－0.005～＋0.02mpa，除焦油雾效率≥98%。

电捕煤气阻力≤400pa。

3、电捕焦是将炭化炉产生煤气中的（焦油雾除去）并归还，以净化煤气的环保型设备，电捕焦油器本体顶部的绝缘箱采用（电加热保温），绝缘箱温度利用微机控制装置控制在（90--110）度范围之内，其顶部设有冲洗装置，用于定期清除粘附于沉淀极及电晕线上的焦油、粉尘、杂质，冲洗介质使用热氨水，温度为70℃-80℃，压力为0.3-0.5mpa。

4、电捕焦油器的打扫方法存有氨水和蒸汽。

电捕焦油器打开前提前将绝缘箱加热90℃。

在冲洗初冷器的过程中，必须注意管道的畅通，否则会造成氨水倒灌煤气管道。

5、蜂窝式电捕焦油器由筒体、结晶极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成。

6、电捕焦油器的正常投用操作步骤：首先确定整洁电捕内液体，对绝缘箱展开冷却预演至90―110℃，然后置换电捕焦油器氧含量<0.5%,开电源开关通电，通加热蒸汽，通荒煤气投用使用。

7、电捕焦油器停车步骤：1)停电.2)上开旁路，第一关煤气进出口阀进上盲板。

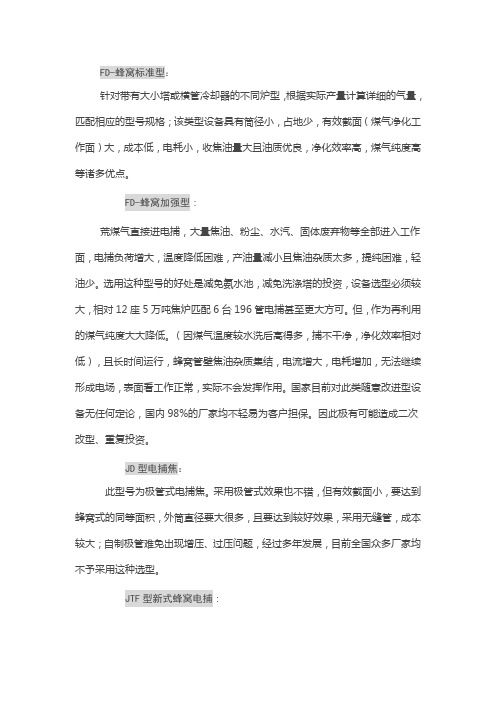

FD-蜂窝标准型：针对带有大小塔或横管冷却器的不同炉型，根据实际产量计算详细的气量，匹配相应的型号规格；该类型设备具有筒径小，占地少，有效截面（煤气净化工作面）大，成本低，电耗小，收焦油量大且油质优良，净化效率高，煤气纯度高等诸多优点。

FD-蜂窝加强型：荒煤气直接进电捕，大量焦油、粉尘、水汽、固体废弃物等全部进入工作面，电捕负荷增大，温度降低困难，产油量减小且焦油杂质太多，提纯困难，轻油少。

选用这种型号的好处是减免氨水池，减免洗涤塔的投资，设备选型必须较大，相对12座5万吨焦炉匹配6台196管电捕甚至更大方可。

但，作为再利用的煤气纯度大大降低。

（因煤气温度较水洗后高得多，捕不干净，净化效率相对低），且长时间运行，蜂窝管壁焦油杂质集结，电流增大，电耗增加，无法继续形成电场，表面看工作正常，实际不会发挥作用。

国家目前对此类随意改进型设备无任何定论，国内98%的厂家均不轻易为客户担保。

因此极有可能造成二次改型、重复投资。

JD型电捕焦：此型号为极管式电捕焦。

采用极管式效果也不错，但有效截面小，要达到蜂窝式的同等面积，外筒直径要大很多，且要达到较好效果，采用无缝管，成本较大；自制极管难免出现增压、过压问题，经过多年发展，目前全国众多厂家均不予采用这种选型。

JTF型新式蜂窝电捕：是在FD-蜂窝加强型基础上，由神木净天环保有限责任公司率先研究设计的最新型电捕焦，它采用加高筒体，筒低、筒壁、蜂窝管均设计为套筒式，循环水降温煤气，增压降低流速，煤气净化彻底，焦油回收量大，且轻油明显。

设备运行负荷轻松，稳定不易出现问题，基本免于维护，使用寿命长。

唯一劣势是工艺复杂化，加工周期略长，成本较一般电捕增大，但等于在整体投资上省去大小塔或横管冷却器或间冷器，免了氨水难题，总体算下来是大大节约了投资，提高了效益。

分享顶阅读(266)┊评论(0)┊收藏(0)┊转载(0)┊顶▼┊打印┊举报已投稿到：排行榜圈子前一篇：蜂窝式电捕焦油器工作原理及用途范围蜂窝式电捕焦油器工作原理及用途范围(2008-09-04 23:53:00)转载分类：电捕焦油器/如何选用最佳电捕标签：焦油电场电晕工作原理极板杂谈简介：FD-系列蜂窝式电捕焦油器工作原理：高压直流电源产生的负高压，接入电晕极（阴极），它与沉淀极（阳极）之间产生电场，电场强度超过一定极限后在阴阳两极间即产生电晕放电。

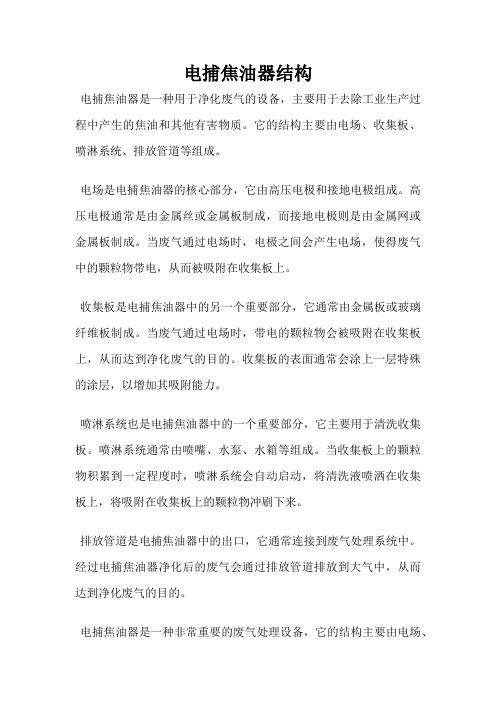

电捕焦油器结构
电捕焦油器是一种用于净化废气的设备，主要用于去除工业生产过程中产生的焦油和其他有害物质。

它的结构主要由电场、收集板、喷淋系统、排放管道等组成。

电场是电捕焦油器的核心部分，它由高压电极和接地电极组成。

高压电极通常是由金属丝或金属板制成，而接地电极则是由金属网或金属板制成。

当废气通过电场时，电极之间会产生电场，使得废气中的颗粒物带电，从而被吸附在收集板上。

收集板是电捕焦油器中的另一个重要部分，它通常由金属板或玻璃纤维板制成。

当废气通过电场时，带电的颗粒物会被吸附在收集板上，从而达到净化废气的目的。

收集板的表面通常会涂上一层特殊的涂层，以增加其吸附能力。

喷淋系统也是电捕焦油器中的一个重要部分，它主要用于清洗收集板。

喷淋系统通常由喷嘴、水泵、水箱等组成。

当收集板上的颗粒物积累到一定程度时，喷淋系统会自动启动，将清洗液喷洒在收集板上，将吸附在收集板上的颗粒物冲刷下来。

排放管道是电捕焦油器中的出口，它通常连接到废气处理系统中。

经过电捕焦油器净化后的废气会通过排放管道排放到大气中，从而达到净化废气的目的。

电捕焦油器是一种非常重要的废气处理设备，它的结构主要由电场、
收集板、喷淋系统、排放管道等组成。

通过这些部件的协作作用，电捕焦油器可以有效地去除废气中的有害物质，保护环境和人类健康。

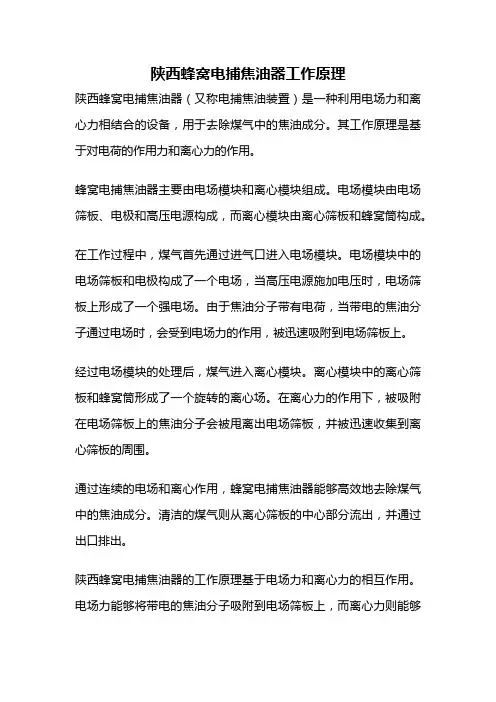

陕西蜂窝电捕焦油器工作原理陕西蜂窝电捕焦油器（又称电捕焦油装置）是一种利用电场力和离心力相结合的设备，用于去除煤气中的焦油成分。

其工作原理是基于对电荷的作用力和离心力的作用。

蜂窝电捕焦油器主要由电场模块和离心模块组成。

电场模块由电场筛板、电极和高压电源构成，而离心模块由离心筛板和蜂窝筒构成。

在工作过程中，煤气首先通过进气口进入电场模块。

电场模块中的电场筛板和电极构成了一个电场，当高压电源施加电压时，电场筛板上形成了一个强电场。

由于焦油分子带有电荷，当带电的焦油分子通过电场时，会受到电场力的作用，被迅速吸附到电场筛板上。

经过电场模块的处理后，煤气进入离心模块。

离心模块中的离心筛板和蜂窝筒形成了一个旋转的离心场。

在离心力的作用下，被吸附在电场筛板上的焦油分子会被甩离出电场筛板，并被迅速收集到离心筛板的周围。

通过连续的电场和离心作用，蜂窝电捕焦油器能够高效地去除煤气中的焦油成分。

清洁的煤气则从离心筛板的中心部分流出，并通过出口排出。

陕西蜂窝电捕焦油器的工作原理基于电场力和离心力的相互作用。

电场力能够将带电的焦油分子吸附到电场筛板上，而离心力则能够将焦油分子甩离出电场筛板，并将其收集到离心筛板周围。

这种结合了电场和离心作用的设计，使得蜂窝电捕焦油器能够实现高效去除焦油的效果。

陕西蜂窝电捕焦油器在煤矿和化工等行业中得到广泛应用。

它能够有效净化煤气，提高煤气的质量，保护设备的正常运行，同时也减少了对环境的污染。

通过合理的设计和优化，陕西蜂窝电捕焦油器的工作原理得到了充分的发挥，为工业生产提供了可靠的技术支持。

陕西蜂窝电捕焦油器是一种利用电场力和离心力相结合的设备，通过电场筛板和离心筛板的作用，能够高效去除煤气中的焦油成分。

其工作原理基于电场力和离心力的相互作用，通过连续的电场和离心作用，实现了对焦油的高效去除。

陕西蜂窝电捕焦油器在工业生产中具有重要的应用价值，能够提高煤气质量，保护设备正常运行，减少环境污染。

电捕焦油器操作规程前言电捕焦油器是一种用电场力对油烟进行过滤的设备，能有效地净化厨房油烟。

本文档主要介绍电捕焦油器的操作规程，以保证其安全、高效地使用。

安装1. 安装场所电捕焦油器应安装在室内通风厨房，距离明火灶具约1.5米，并应有单独的电源插座。

2. 安装环境安装电捕焦油器时，周围应该没有易燃物品，离墙面不小于20cm，并确保立体方向间隙不小于150mm，以维护设备正常工作。

3. 安装方式将电捕焦油器按说明书规定插头插入220V电源，拧紧接线盒中的螺钉，关闭灯具开关，即可正常使用。

操作1. 打开电源插头插入电源，打开开关，此时设备正常工作。

2. 操作手柄将手柄拨到“ON”档，即开启油烟净化功能，将手柄拨到“OFF”档，即关闭油烟净化功能。

3. 清洗电子集成板当电子集成板上的指示灯亮起时，需要先关闭电源，等待设备完全停止后，再用干净水擦拭电子集成板，直到灯亮停止。

4. 更换过滤器当过滤网上有油垢堆积时，应先关闭电源，拆下过滤网，用清洁剂清洁，晾干后再安装回去。

当过滤纸变红时，说明过滤效果已经明显降低，需要更换过滤纸。

5. 防护措施在清洗过滤网或更换过滤纸时，应先关闭电源，避免电触及到水，造成安全隐患。

维护1. 定期检查应定期检查电捕焦油器是否出现松动、变形或损坏的情况，及时更换；同时，检查电源线是否破损或老化。

2. 清洁应定期清洁过滤网和过滤纸，减少油垢堆积的影响，延长使用寿命。

3. 安全使用前应检查设备是否安装在正确的位置，是否连接电源等，避免因不当安装或使用引起安全隐患。

注意事项•在清洗或更换过滤器时，应先关闭电源，避免电触及到水，造成安全隐患；•在使用电捕焦油器时，应定期进行保养和维护，以保证其正常运行；•在长时间不使用电捕焦油器时，应拔掉插头，避免不必要的安全风险。

结语电捕焦油器是一款高效清洁厨房油烟的设备，适用于各种厨房环境。

在使用中，需要遵守相关操作规程，按说明书进行正确安装和使用，这样才能确保设备的安全和高效运行。

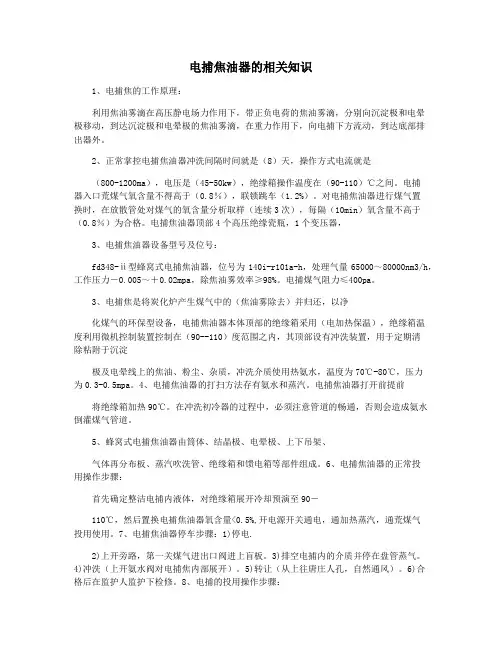

电捕焦油器的相关知识————————————————————————————————作者：————————————————————————————————日期：电捕焦油器的相关知识1、电捕焦的工作原理：利用焦油雾滴在高压静电场力作用下，带正负电荷的焦油雾滴，分别向沉淀极和电晕极移动，到达沉淀极和电晕极的焦油雾滴，在重力作用下，向电捕下方流动，到达底部排出器外。

2、正常控制电捕焦油器清洗间隔时间是（8）天，操作电流是（800-1200MA），电压是（45-50KW），绝缘箱操作温度在（90-110）℃之间。

电捕器入口荒煤气氧含量不得高于（0.8％），联锁跳车（1.2%）。

对电捕焦油器进行煤气置换时，在放散管处对煤气的氧含量分析取样（连续3次），每隔（10min）氧含量不高于（0.8％）为合格。

电捕焦油器顶部4个高压绝缘瓷瓶，1个变压器，3、电捕焦油器设备型号及位号：FD348-Ⅱ型蜂窝式电捕焦油器，位号为140I-R101A-H，处理气量65000～80000Nm³/h，工作压力－0.005～＋0.02Mpa，除焦油雾效率≥98%。

电捕煤气阻力≤400Pa。

3、电捕焦是将炭化炉产生煤气中的（焦油雾去除）并收回，以净化煤气的环保型设备，电捕焦油器本体顶部的绝缘箱采用（电加热保温），绝缘箱温度利用微机控制装置控制在（90--110）度范围之内，其顶部设有冲洗装置，用于定期清除粘附于沉淀极及电晕线上的焦油、粉尘、杂质，冲洗介质采用热氨水，温度为70℃-80℃，压力为0.3-0.5MPa。

4、电捕焦油器的清扫方法有氨水和蒸汽。

电捕焦油器开启前提前将绝缘箱加热90℃。

在冲洗初冷器的过程中，必须注意管道的畅通，否则会造成氨水倒灌煤气管道。

5、蜂窝式电捕焦油器由筒体、沉淀极、电晕极、上下吊架、气体再分布板、蒸汽吹洗管、绝缘箱和馈电箱等部件组成。

6、电捕焦油器的正常投用操作步骤：首先排除干净电捕内液体，对绝缘箱进行加温预热至90—110℃，然后置换电捕焦油器氧含量<0.5%, 开电源开关通电，通加热蒸汽，通荒煤气投用使用。

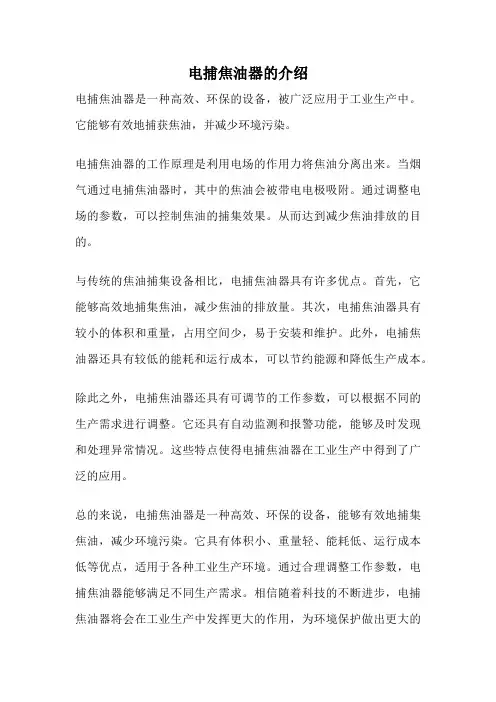

电捕焦油器的介绍
电捕焦油器是一种高效、环保的设备，被广泛应用于工业生产中。

它能够有效地捕获焦油，并减少环境污染。

电捕焦油器的工作原理是利用电场的作用力将焦油分离出来。

当烟气通过电捕焦油器时，其中的焦油会被带电电极吸附。

通过调整电场的参数，可以控制焦油的捕集效果。

从而达到减少焦油排放的目的。

与传统的焦油捕集设备相比，电捕焦油器具有许多优点。

首先，它能够高效地捕集焦油，减少焦油的排放量。

其次，电捕焦油器具有较小的体积和重量，占用空间少，易于安装和维护。

此外，电捕焦油器还具有较低的能耗和运行成本，可以节约能源和降低生产成本。

除此之外，电捕焦油器还具有可调节的工作参数，可以根据不同的生产需求进行调整。

它还具有自动监测和报警功能，能够及时发现和处理异常情况。

这些特点使得电捕焦油器在工业生产中得到了广泛的应用。

总的来说，电捕焦油器是一种高效、环保的设备，能够有效地捕集焦油，减少环境污染。

它具有体积小、重量轻、能耗低、运行成本低等优点，适用于各种工业生产环境。

通过合理调整工作参数，电捕焦油器能够满足不同生产需求。

相信随着科技的不断进步，电捕焦油器将会在工业生产中发挥更大的作用，为环境保护做出更大的
贡献。

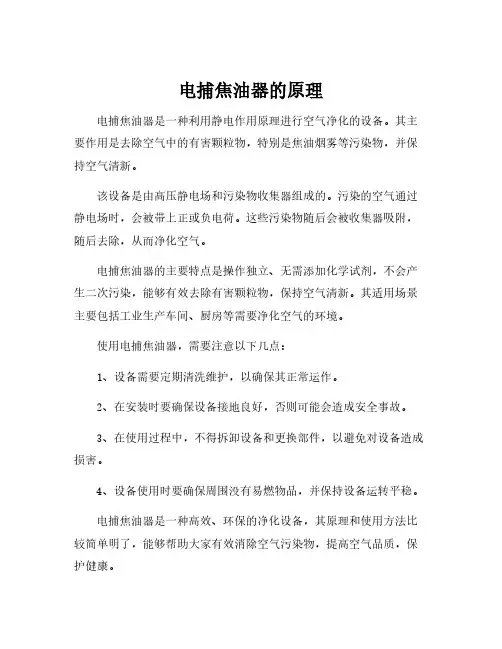

电捕焦油器的原理
电捕焦油器是一种利用静电作用原理进行空气净化的设备。

其主要作用是去除空气中的有害颗粒物，特别是焦油烟雾等污染物，并保持空气清新。

该设备是由高压静电场和污染物收集器组成的。

污染的空气通过静电场时，会被带上正或负电荷。

这些污染物随后会被收集器吸附，随后去除，从而净化空气。

电捕焦油器的主要特点是操作独立、无需添加化学试剂，不会产生二次污染，能够有效去除有害颗粒物，保持空气清新。

其适用场景主要包括工业生产车间、厨房等需要净化空气的环境。

使用电捕焦油器，需要注意以下几点：
1、设备需要定期清洗维护，以确保其正常运作。

2、在安装时要确保设备接地良好，否则可能会造成安全事故。

3、在使用过程中，不得拆卸设备和更换部件，以避免对设备造成损害。

4、设备使用时要确保周围没有易燃物品，并保持设备运转平稳。

电捕焦油器是一种高效、环保的净化设备，其原理和使用方法比较简单明了，能够帮助大家有效消除空气污染物，提高空气品质，保护健康。
