40Cr材料性能及用途(20201113093748)

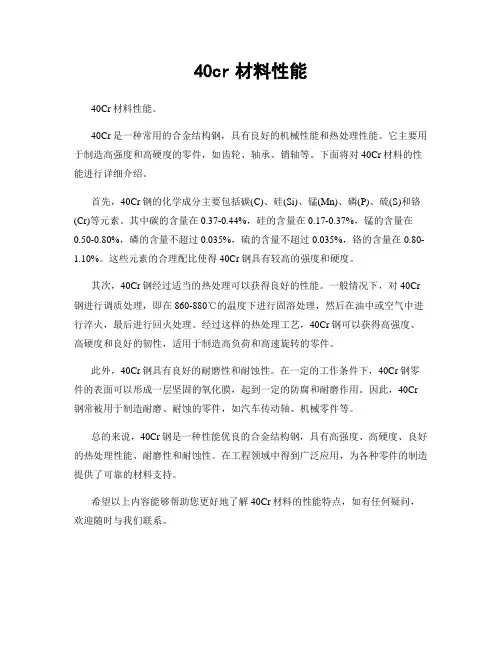

40cr材料性能
40Cr材料性能。

40Cr是一种常用的合金结构钢，具有良好的机械性能和热处理性能。

它主要用于制造高强度和高硬度的零件，如齿轮、轴承、销轴等。

下面将对40Cr材料的性能进行详细介绍。

首先，40Cr钢的化学成分主要包括碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)和铬(Cr)等元素。

其中碳的含量在0.37-0.44%，硅的含量在0.17-0.37%，锰的含量在
0.50-0.80%，磷的含量不超过0.035%，硫的含量不超过0.035%，铬的含量在0.80-
1.10%。

这些元素的合理配比使得40Cr钢具有较高的强度和硬度。

其次，40Cr钢经过适当的热处理可以获得良好的性能。

一般情况下，对40Cr 钢进行调质处理，即在860-880℃的温度下进行固溶处理，然后在油中或空气中进行淬火，最后进行回火处理。

经过这样的热处理工艺，40Cr钢可以获得高强度、高硬度和良好的韧性，适用于制造高负荷和高速旋转的零件。

此外，40Cr钢具有良好的耐磨性和耐蚀性。

在一定的工作条件下，40Cr钢零件的表面可以形成一层坚固的氧化膜，起到一定的防腐和耐磨作用。

因此，40Cr 钢常被用于制造耐磨、耐蚀的零件，如汽车传动轴、机械零件等。

总的来说，40Cr钢是一种性能优良的合金结构钢，具有高强度、高硬度、良好的热处理性能、耐磨性和耐蚀性。

在工程领域中得到广泛应用，为各种零件的制造提供了可靠的材料支持。

希望以上内容能够帮助您更好地了解40Cr材料的性能特点，如有任何疑问，欢迎随时与我们联系。

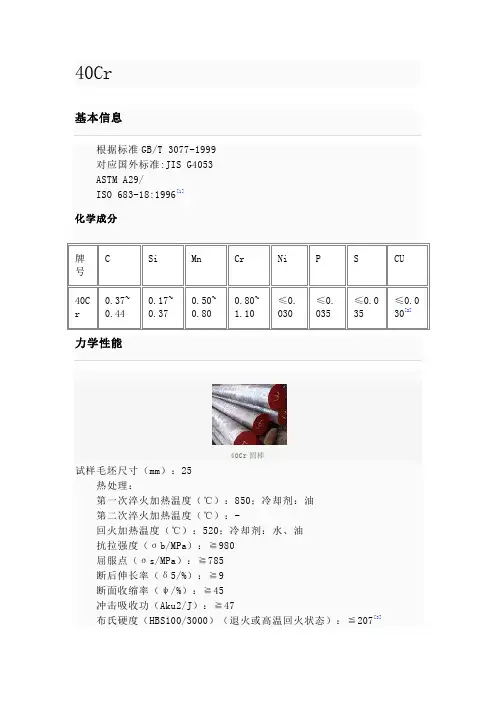

40C r根据标准GB/T 3077-1999对应国外标准:JIS G4053ASTM A29/ISO 683-18:1996[1]?化学成分40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3]40cr介绍【参考对应钢号】我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。

【临界点温度】（近似值）Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑保护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温, （710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

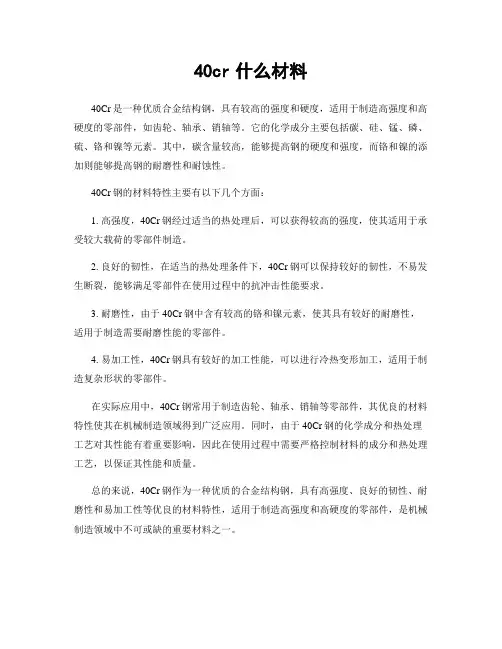

40cr什么材料
40Cr是一种优质合金结构钢，具有较高的强度和硬度，适用于制造高强度和高硬度的零部件，如齿轮、轴承、销轴等。

它的化学成分主要包括碳、硅、锰、磷、硫、铬和镍等元素。

其中，碳含量较高，能够提高钢的硬度和强度，而铬和镍的添加则能够提高钢的耐磨性和耐蚀性。

40Cr钢的材料特性主要有以下几个方面：
1. 高强度，40Cr钢经过适当的热处理后，可以获得较高的强度，使其适用于承受较大载荷的零部件制造。

2. 良好的韧性，在适当的热处理条件下，40Cr钢可以保持较好的韧性，不易发生断裂，能够满足零部件在使用过程中的抗冲击性能要求。

3. 耐磨性，由于40Cr钢中含有较高的铬和镍元素，使其具有较好的耐磨性，适用于制造需要耐磨性能的零部件。

4. 易加工性，40Cr钢具有较好的加工性能，可以进行冷热变形加工，适用于制造复杂形状的零部件。

在实际应用中，40Cr钢常用于制造齿轮、轴承、销轴等零部件，其优良的材料特性使其在机械制造领域得到广泛应用。

同时，由于40Cr钢的化学成分和热处理工艺对其性能有着重要影响，因此在使用过程中需要严格控制材料的成分和热处理工艺，以保证其性能和质量。

总的来说，40Cr钢作为一种优质的合金结构钢，具有高强度、良好的韧性、耐磨性和易加工性等优良的材料特性，适用于制造高强度和高硬度的零部件，是机械制造领域中不可或缺的重要材料之一。

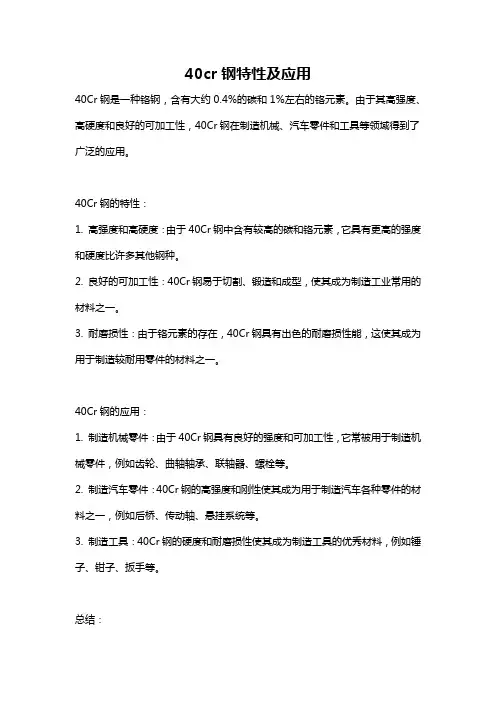

40cr钢特性及应用
40Cr钢是一种铬钢，含有大约0.4%的碳和1%左右的铬元素。

由于其高强度、高硬度和良好的可加工性，40Cr钢在制造机械、汽车零件和工具等领域得到了广泛的应用。

40Cr钢的特性：
1. 高强度和高硬度：由于40Cr钢中含有较高的碳和铬元素，它具有更高的强度和硬度比许多其他钢种。

2. 良好的可加工性：40Cr钢易于切割、锻造和成型，使其成为制造工业常用的材料之一。

3. 耐磨损性：由于铬元素的存在，40Cr钢具有出色的耐磨损性能，这使其成为用于制造较耐用零件的材料之一。

40Cr钢的应用：
1. 制造机械零件：由于40Cr钢具有良好的强度和可加工性，它常被用于制造机械零件，例如齿轮、曲轴轴承、联轴器、螺栓等。

2. 制造汽车零件：40Cr钢的高强度和刚性使其成为用于制造汽车各种零件的材料之一，例如后桥、传动轴、悬挂系统等。

3. 制造工具：40Cr钢的硬度和耐磨损性使其成为制造工具的优秀材料，例如锤子、钳子、扳手等。

总结：
40Cr钢是一种强度高、耐磨损和可加工性能良好的钢种，广泛应用于机械、汽车和工具制造等行业，具有重要的工业经济意义。

40Cr基本信息根据标准GB/T 3077-1999对应国外标准:JIS G4053ASTM A29/ISO 683-18:1996[1]化学成分牌号C Si Mn Cr Ni P S CU40C r 0.37~0.440.17~0.370.50~0.800.80~1.10≤0.030≤0.035≤0.035≤0.030[2]力学性能40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3]【参考对应钢号】我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。

【临界点温度】（近似值）Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑保护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温, （710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

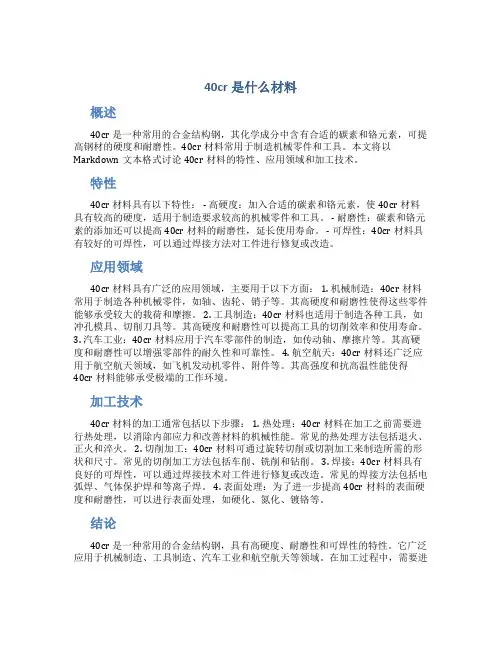

40cr是什么材料概述40cr是一种常用的合金结构钢，其化学成分中含有合适的碳素和铬元素，可提高钢材的硬度和耐磨性。

40cr材料常用于制造机械零件和工具。

本文将以Markdown文本格式讨论40cr材料的特性、应用领域和加工技术。

特性40cr材料具有以下特性： - 高硬度：加入合适的碳素和铬元素，使40cr材料具有较高的硬度，适用于制造要求较高的机械零件和工具。

- 耐磨性：碳素和铬元素的添加还可以提高40cr材料的耐磨性，延长使用寿命。

- 可焊性：40cr材料具有较好的可焊性，可以通过焊接方法对工件进行修复或改造。

应用领域40cr材料具有广泛的应用领域，主要用于以下方面： 1. 机械制造：40cr材料常用于制造各种机械零件，如轴、齿轮、销子等。

其高硬度和耐磨性使得这些零件能够承受较大的载荷和摩擦。

2. 工具制造：40cr材料也适用于制造各种工具，如冲孔模具、切削刀具等。

其高硬度和耐磨性可以提高工具的切削效率和使用寿命。

3. 汽车工业：40cr材料应用于汽车零部件的制造，如传动轴、摩擦片等。

其高硬度和耐磨性可以增强零部件的耐久性和可靠性。

4. 航空航天：40cr材料还广泛应用于航空航天领域，如飞机发动机零件、附件等。

其高强度和抗高温性能使得40cr材料能够承受极端的工作环境。

加工技术40cr材料的加工通常包括以下步骤： 1. 热处理：40cr材料在加工之前需要进行热处理，以消除内部应力和改善材料的机械性能。

常见的热处理方法包括退火、正火和淬火。

2. 切削加工：40cr材料可通过旋转切削或切割加工来制造所需的形状和尺寸。

常见的切削加工方法包括车削、铣削和钻削。

3. 焊接：40cr材料具有良好的可焊性，可以通过焊接技术对工件进行修复或改造。

常见的焊接方法包括电弧焊、气体保护焊和等离子焊。

4. 表面处理：为了进一步提高40cr材料的表面硬度和耐磨性，可以进行表面处理，如硬化、氮化、镀铬等。

结论40cr是一种常用的合金结构钢，具有高硬度、耐磨性和可焊性的特性。

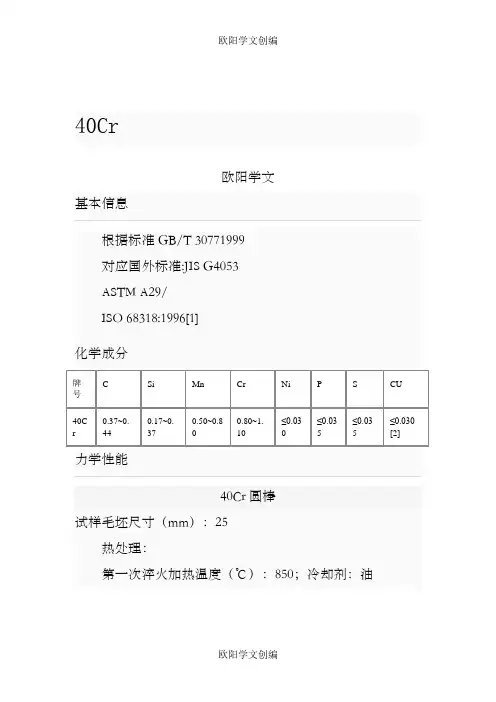

40Cr欧阳学文根据标准GB/T 30771999对应国外标准:JIS G4053ASTM A29/ISO 68318:1996[1]化学成分40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3]【参考对应钢号】我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1.7045、德国DIN标准钢号41Cr4/42Gr4、英国EN 标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、比利时NBN标准钢号42Cr4、瑞典SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM标准钢号5140、国际标准化组织ISO标准钢号41Cr4。

【临界点温度】（近似值）Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑保护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温, （710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

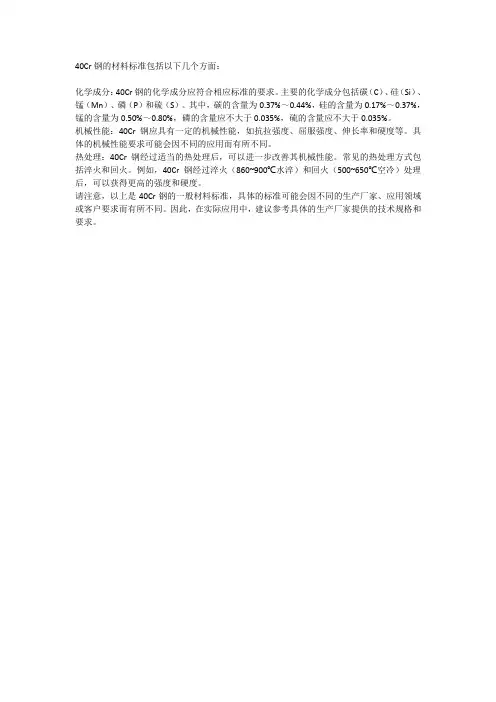

40Cr钢的材料标准包括以下几个方面：
化学成分：40Cr钢的化学成分应符合相应标准的要求。

主要的化学成分包括碳（C）、硅（Si）、锰（Mn）、磷（P）和硫（S）。

其中，碳的含量为0.37%～0.44%，硅的含量为0.17%～0.37%，锰的含量为0.50%～0.80%，磷的含量应不大于0.035%，硫的含量应不大于0.035%。

机械性能：40Cr钢应具有一定的机械性能，如抗拉强度、屈服强度、伸长率和硬度等。

具体的机械性能要求可能会因不同的应用而有所不同。

热处理：40Cr钢经过适当的热处理后，可以进一步改善其机械性能。

常见的热处理方式包括淬火和回火。

例如，40Cr钢经过淬火（860~900℃水淬）和回火（500~650℃空冷）处理后，可以获得更高的强度和硬度。

请注意，以上是40Cr钢的一般材料标准，具体的标准可能会因不同的生产厂家、应用领域或客户要求而有所不同。

因此，在实际应用中，建议参考具体的生产厂家提供的技术规格和要求。

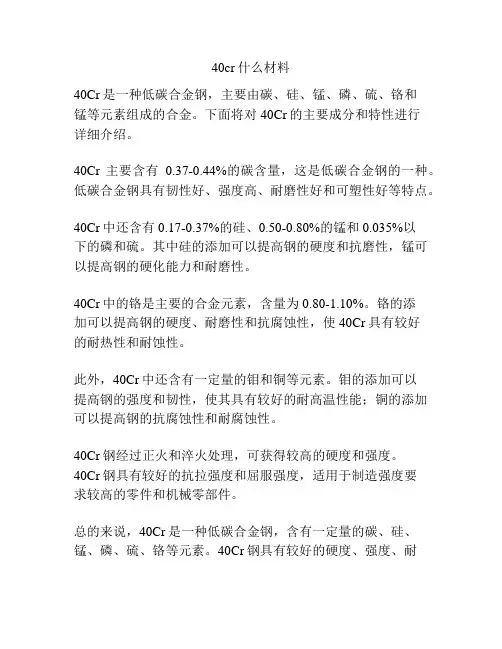

40cr什么材料
40Cr是一种低碳合金钢，主要由碳、硅、锰、磷、硫、铬和
锰等元素组成的合金。

下面将对40Cr的主要成分和特性进行
详细介绍。

40Cr主要含有0.37-0.44%的碳含量，这是低碳合金钢的一种。

低碳合金钢具有韧性好、强度高、耐磨性好和可塑性好等特点。

40Cr中还含有0.17-0.37%的硅、0.50-0.80%的锰和0.035%以
下的磷和硫。

其中硅的添加可以提高钢的硬度和抗磨性，锰可以提高钢的硬化能力和耐磨性。

40Cr中的铬是主要的合金元素，含量为0.80-1.10%。

铬的添
加可以提高钢的硬度、耐磨性和抗腐蚀性，使40Cr具有较好
的耐热性和耐蚀性。

此外，40Cr中还含有一定量的钼和铜等元素。

钼的添加可以
提高钢的强度和韧性，使其具有较好的耐高温性能；铜的添加可以提高钢的抗腐蚀性和耐腐蚀性。

40Cr钢经过正火和淬火处理，可获得较高的硬度和强度。

40Cr钢具有较好的抗拉强度和屈服强度，适用于制造强度要
求较高的零件和机械零部件。

总的来说，40Cr是一种低碳合金钢，含有一定量的碳、硅、锰、磷、硫、铬等元素。

40Cr钢具有较好的硬度、强度、耐
磨性和耐蚀性等性能，适用于制造强度要求较高的零件和机械零部件。

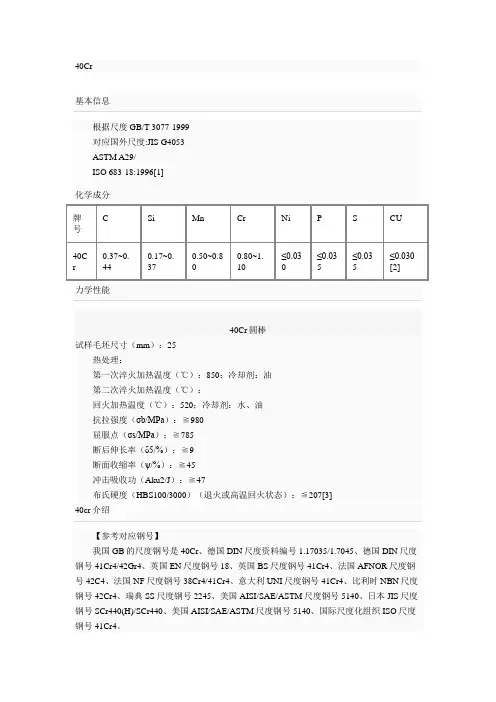

40Cr根据尺度GB/T 3077-1999对应国外尺度:JIS G4053ASTM A29/ISO 683-18:1996[1]化学成分40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3]40cr介绍【参考对应钢号】我国GB的尺度钢号是40Cr、德国DIN尺度资料编号1.17035/1.7045、德国DIN尺度钢号41Cr4/42Gr4、英国EN尺度钢号18、英国BS尺度钢号41Cr4、法国AFNOR尺度钢号42C4、法国NF尺度钢号38Cr4/41Cr4、意大利UNI尺度钢号41Cr4、比利时NBN尺度钢号42Cr4、瑞典SS尺度钢号2245、美国AISI/SAE/ASTM尺度钢号5140、日本JIS尺度钢号SCr440(H)/SCr440、美国AISI/SAE/ASTM尺度钢号5140、国际尺度化组织ISO尺度钢号41Cr4。

【临界点温度】（近似值） Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑呵护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温,（710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

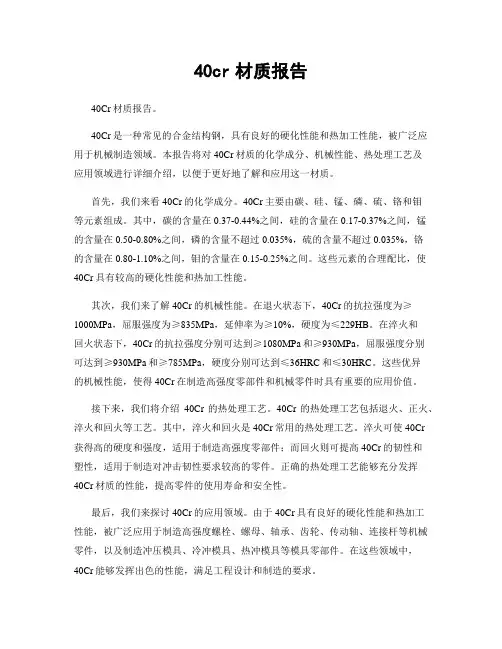

40cr材质报告40Cr材质报告。

40Cr是一种常见的合金结构钢，具有良好的硬化性能和热加工性能，被广泛应用于机械制造领域。

本报告将对40Cr材质的化学成分、机械性能、热处理工艺及应用领域进行详细介绍，以便于更好地了解和应用这一材质。

首先，我们来看40Cr的化学成分。

40Cr主要由碳、硅、锰、磷、硫、铬和钼等元素组成。

其中，碳的含量在0.37-0.44%之间，硅的含量在0.17-0.37%之间，锰的含量在0.50-0.80%之间，磷的含量不超过0.035%，硫的含量不超过0.035%，铬的含量在0.80-1.10%之间，钼的含量在0.15-0.25%之间。

这些元素的合理配比，使40Cr具有较高的硬化性能和热加工性能。

其次，我们来了解40Cr的机械性能。

在退火状态下，40Cr的抗拉强度为≥1000MPa，屈服强度为≥835MPa，延伸率为≥10%，硬度为≤229HB。

在淬火和回火状态下，40Cr的抗拉强度分别可达到≥1080MPa和≥930MPa，屈服强度分别可达到≥930MPa和≥785MPa，硬度分别可达到≤36HRC和≤30HRC。

这些优异的机械性能，使得40Cr在制造高强度零部件和机械零件时具有重要的应用价值。

接下来，我们将介绍40Cr的热处理工艺。

40Cr的热处理工艺包括退火、正火、淬火和回火等工艺。

其中，淬火和回火是40Cr常用的热处理工艺。

淬火可使40Cr获得高的硬度和强度，适用于制造高强度零部件；而回火则可提高40Cr的韧性和塑性，适用于制造对冲击韧性要求较高的零件。

正确的热处理工艺能够充分发挥40Cr材质的性能，提高零件的使用寿命和安全性。

最后，我们来探讨40Cr的应用领域。

由于40Cr具有良好的硬化性能和热加工性能，被广泛应用于制造高强度螺栓、螺母、轴承、齿轮、传动轴、连接杆等机械零件，以及制造冲压模具、冷冲模具、热冲模具等模具零部件。

在这些领域中，40Cr能够发挥出色的性能，满足工程设计和制造的要求。

40cr材料
40Cr材料是一种常用的合金结构钢，具有较高的机械性能和
热处理性能。

下面将从成分、性能和应用等方面进行介绍。

40Cr材料的成分为质量分数C：0.37～0.44%，Si：0.17～
0.37%，Mn：0.50～0.80%，Cr：0.80～1.10%，以及规定痕量
的P和S等元素。

其中，C元素提高了钢的硬度和强度，Cr
元素提高了抗磨性和耐氧化性，Mn元素提高了可焊性和冷脆性，Si元素对提高强度和硬度起到了辅助作用。

40Cr材料具有较高的强度、硬度、韧性和耐热性能。

经过适
当的热处理后，可以得到较高的耐磨性和韧性。

其屈服强度为≥785 MPa，抗拉强度为≥930 MPa，延伸率为≥12%。

在高温下，40Cr材料的强度和韧性仍然较好。

40Cr材料主要应用于机械制造领域，如轴承、齿轮、曲轴、
连接杆等零件的制造。

由于具有较高的韧性和抗磨性，40Cr
材料可以承受较大的载荷和冲击负载。

同时，40Cr材料还可
以通过热处理来提高硬度和强度，满足不同工作条件的要求。

总的来说，40Cr材料是一种强度高、硬度高、热处理性能好
的合金结构钢。

其在机械制造领域有着广泛的应用，可以用于制造各种机械零件，同时能够满足不同的工作条件要求。

40Cr基本信息根据标准GB/T 3077-1999对应国外标准:JIS G4053ASTM A29/ISO 683-18:1996[1]化学成分力学性能40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3] 40cr介绍【参考对应钢号】我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1 045、德国DIN标准钢号41Cr4/42G4、英国EN标准钢8、英国BS标准钢号41C4、法国AFNOR标准钢号424、法国NF标准钢号38Cr4/41C4、意大利UNI标准钢号41C4、比利时NBN标准钢号42C4、瑞典SS标准钢245、美国AISI/SAE/ASTM标准钢140、日本JIS标准钢号SCr440(H)/SC40、美国AISI/SAE/ASTM标准钢140、国际标准化组织ISO标准钢号41C4。

【临界点温度】（近似值）Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑保护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温,（710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

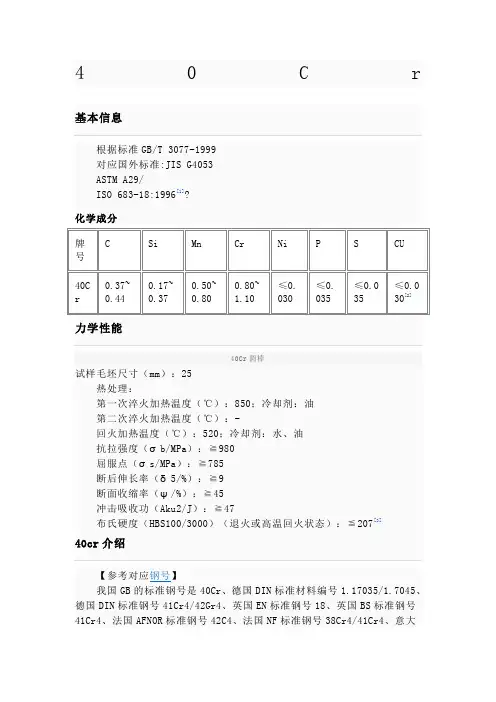

40Cr基本信息根据标准GB/T 3077-1999对应国外标准:JIS G4053ASTM A29/ISO 683-18:1996[1]化学成分力学性能40Cr圆棒试样毛坯尺寸（mm）：25热处理：第一次淬火加热温度（℃）：850；冷却剂：油第二次淬火加热温度（℃）：-回火加热温度（℃）：520；冷却剂：水、油抗拉强度（σb/MPa）：≧980屈服点（σs/MPa）：≧785断后伸长率（δ5/%）：≧9断面收缩率（ψ/%）：≧45冲击吸收功（Aku2/J）：≧47布氏硬度（HBS100/3000）（退火或高温回火状态）：≦207[3] 40cr介绍【参考对应钢号】我国GB的标准钢号是40Cr、德国DIN标准材料编号1.17035/1 7045、德国DIN标准钢号41Cr4/42G4、英国EN标准钢18、英国BS标准钢号41C4、法国AFNOR标准钢号424、法国NF标准钢号38Cr4/41C4、意大利UNI标准钢号41C4、比利时NBN标准钢号42C4、瑞典SS标准钢2245、美国AISI/SAE/ASTM标准钢5140、日本JIS标准钢号SCr440(H)/SC440、美国AISI/SAE/ASTM标准钢5140、国际标准化组织ISO标准钢号41C4。

【临界点温度】（近似值）Acm=780℃【正火规范】温度850~870℃，硬度179~229HBS。

【冷压毛坯软化处理规范】温度740~760℃，保温时间4~6h，再以5~10℃/h的冷速，降温到≤600℃，出炉空冷。

处理前硬度≤217HBS，软化后硬度≤163HBS。

【生铁屑保护摆动回火规范】（670±10）℃×2h，随炉升温，（710±10）℃×2h，随炉降温，（670±10）℃×2h，随炉升温，（710±10）℃×2h，再随炉降温，（670±10）℃×2h，随炉升温,（710±10）℃×2h，随炉降温,共3个循环，再降温至550℃，出炉空冷。

40cr材质报告40Cr是一种常见的合金结构钢材料，其主要成分是碳和铬。

它具有良好的强度和硬度，适用于制造高强度的零件和机械构件。

本报告将对40Cr材质进行详细的分析和介绍，以便更好地了解和应用这种材料。

首先，我们来看一下40Cr的化学成分。

40Cr的化学成分主要包括碳、硅、锰、磷、硫和铬等元素。

其中，碳的含量在0.37-0.44%之间，铬的含量在0.80-1.10%之间。

这些元素的含量对40Cr的性能有着重要的影响，碳的加入可以提高钢的硬度和强度，而铬的加入可以提高钢的耐磨性和耐蚀性。

此外，适量的硅、锰等元素也可以对钢的性能起到一定的调节作用。

其次，我们来分析40Cr的机械性能。

40Cr经过适当的热处理可以获得较高的强度和硬度，通常可以达到1200-1300MPa的抗拉强度和≥1080MPa的屈服强度。

在经过淬火和回火处理后，40Cr可以获得良好的耐磨性和耐蚀性，适用于制造高强度、高硬度的零件和机械构件，如齿轮、轴承等。

另外，我们还需要了解40Cr的加工性能。

40Cr具有较好的热加工性和冷加工性，可以通过锻造、轧制、锻压等工艺进行加工成型。

在热处理过程中，40Cr的变形抗力较低，易于塑性变形，适合进行热加工。

而在冷加工过程中，40Cr的变形抗力较高，需要采用较大的冷加工变形量，适合进行冷加工。

最后，我们需要注意40Cr的焊接性能。

40Cr在焊接过程中容易产生冷裂纹和热裂纹，因此在焊接前需要对材料进行预热和后热处理，以减少焊接过程中的应力集中和变形，从而避免产生裂纹。

此外，选择合适的焊接材料和焊接工艺也对焊接质量有着重要的影响。

综上所述，40Cr是一种具有良好机械性能和加工性能的合金结构钢材料，适用于制造高强度、高硬度的零件和机械构件。

但在使用过程中需要注意其焊接性能和热处理工艺，以确保材料的使用质量和安全性。

希望本报告对您了解40Cr材质有所帮助，谢谢阅读！。

40cr钢材的特点及用途40Cr钢材是一种具有较高强度和良好耐磨性能的合金结构钢，其主要特点是具有良好的热处理性能和可焊性。

40Cr钢材在工业生产中具有广泛的应用，特别是在机械制造、汽车制造、航空航天等领域。

40Cr钢材具有较高的强度和硬度。

由于添加了适量的合金元素，40Cr钢材的强度和硬度较高，可以满足一些对材料强度要求较高的工程应用。

在机械制造领域，40Cr钢材可以用于制造高强度的零部件，如轴、齿轮、销子等。

40Cr钢材具有良好的耐磨性能。

40Cr钢材的耐磨性能是由于其较高的硬度和合金元素的添加使得其表面具有一定的抗磨损能力，可以在一些对耐磨性要求较高的场合使用。

例如，在矿山、冶金、建材等行业中，40Cr钢材常被用于制造耐磨件，如爆破钎、破碎机锤头等。

40Cr钢材具有良好的热处理性能。

40Cr钢材可以通过热处理工艺进行调质、淬火等处理，从而改善其组织和性能。

通过适当的热处理，40Cr钢材可以获得较高的强度和韧性，提高其耐磨性和抗冲击性能，满足不同工程应用的要求。

40Cr钢材具有较好的可焊性。

40Cr钢材的可焊性是指在适当的焊接工艺条件下，能够获得良好的焊接接头和性能。

40Cr钢材的可焊性主要受其合金元素的影响，通过合理的焊接工艺参数选择和焊接接头设计，可以保证焊接接头的强度和韧性，使其在工程中得到有效应用。

40Cr钢材具有较高的强度和硬度，良好的耐磨性能，优良的热处理性能和可焊性。

在机械制造、汽车制造、航空航天等领域，40Cr钢材被广泛应用于制造高强度的零部件和耐磨件。

通过适当的热处理和焊接工艺，可以进一步提高40Cr钢材的性能，满足不同工程应用的要求。

总之，40Cr钢材是一种非常重要的合金结构钢，它的特点和用途使得它在工业生产中发挥着重要的作用。

40cr合金钢板介绍
40Cr合金钢板是一种常见的合金结构钢板，它由碳（C）、铬（Cr）等元素组成。

下面我将从多个角度为您详细介绍40Cr合金钢板。

1. 化学成分：40Cr合金钢板的化学成分中，碳的含量约为0.37-0.44%，铬的含
量约为0.80-1.10%，还含有少量的硅（Si）、锰（Mn）、磷（P）和硫（S）等元素。

这些元素的合理配比赋予了40Cr合金钢板优异的力学性能。

2. 特性与性能：40Cr合金钢板具有良好的强度、韧性和耐磨性。

经过热处理后，它的硬度可达到28-33 HRC（洛氏硬度）。

此外，40Cr合金钢板还具有较高的
屈服强度和抗拉强度，适用于承受较大载荷和冲击的工作环境。

3. 用途：40Cr合金钢板广泛应用于机械制造、汽车制造、航空航天、船舶制造、石油化工等行业。

例如，它可以用于制造齿轮、轴承、传动零件、机械连接件
等需要高强度和耐磨性的零部件。

4. 加工性能：40Cr合金钢板具有良好的可加工性，可以通过热轧、冷轧、锻造、热处理等工艺进行成型和加工。

然而，由于其含有较高的碳和铬元素，对加工
时的切削工具寿命和切削力要求较高。

5. 注意事项：在使用40Cr合金钢板时，需要注意防止过高的加工温度和过快的冷却速度，以免影响其力学性能。

此外，合理的热处理工艺也是确保40Cr合金钢板性能稳定的重要因素。

总结起来，40Cr合金钢板是一种具有优异力学性能、广泛应用于机械制造领域
的合金钢板。

它的化学成分、特性与性能、用途、加工性能以及注意事项等方
面都需要综合考虑，以确保其在实际应用中发挥最佳效果。

40Cr是什么材料引言在金属材料的领域中，40Cr是一种常见的合金钢材料。

它有很多优异的物理和化学特性，使得它在多个工业领域中得到广泛应用。

本文将介绍40Cr的特性、用途以及相应的处理方法。

物理特性1.密度：40Cr的密度为7.85g/cm³，属于中等密度的金属材料。

2.熔点：40Cr的熔点约为1500°C，具有较高的熔点。

化学成分40Cr的化学成分中主要包含以下元素： - 碳（C）：0.37-0.44% - 硅（Si）：0.17-0.37% - 锰（Mn）：0.50-0.80% - 磷（P）：≤0.035% - 硫（S）：≤0.035% -铬（Cr）：0.80-1.10%机械特性1.强度：40Cr具有较高的屈服强度和抗拉强度，可以达到2070 MPa的强度水平。

2.韧性：40Cr具有较好的韧性，能够在受到剧烈冲击或挤压力下发生塑性变形。

3.硬度：40Cr在淬火状态下具有较高的硬度，可达到HRC 28-33。

热处理40Cr经常需要进行热处理以优化其机械性能。

常见的热处理方法包括： 1. 淬火：通过快速冷却来增加40Cr的硬度和耐磨性能。

2. 回火：在淬火后，通过加热40Cr至较低温度并保持一段时间，以减少其脆性并增加韧性。

用途由于40Cr具有良好的机械特性和耐磨性，它在多个领域中得到广泛应用，包括但不限于： 1. 机械制造业：40Cr常用于制造大型机械零件，如轴承、齿轮、连杆等，以提供强度和耐久性。

2. 汽车制造业：40Cr在汽车发动机零件制造中应用广泛，如曲轴、连杆等，以满足高温、高压和高速的工作环境。

3. 石油和天然气工业：40Cr可用于制造石油和天然气钻杆、套管等工业设备，具有高强度和抗腐蚀性。

4. 航空航天工业：40Cr被用于制造有关航空航天设备和部件，因其耐高温、抗疲劳和抗腐蚀等特性。

结论40Cr是一种常见的合金钢材料，具有优异的物理和化学特性。

它的强度、韧性和耐磨性使得它在多个工业领域得到广泛应用。

40cr金属成分40Cr是一种常见的金属材料，其主要成分是铬和碳。

下面将从多个方面介绍40Cr金属的特性和用途。

1. 物理性质40Cr具有良好的机械性能，高强度和硬度。

其它物理性质如下：（1）密度：40Cr的密度约为7.85克/立方厘米，属于中等密度材料。

（2）熔点：40Cr的熔点约为1510℃，属于高熔点金属材料。

（3）导电性：40Cr具有一定的导电性，适用于一些需要电导性能的应用。

2. 化学成分40Cr的化学成分主要包括铬（Cr）和碳（C）。

其中，铬的质量分数一般在0.80%-1.10%之间，碳的质量分数一般在0.37%-0.44%之间。

此外，还有少量的硅、锰、磷、硫等元素。

这些元素的添加可以改变40Cr的性能和特性，使其更适合不同的应用领域。

3. 机械性能40Cr具有优异的机械性能，特别是高强度和高硬度。

其抗拉强度一般可以达到980-1180 MPa，屈服强度为785 MPa，延伸率为9%。

这使得40Cr广泛应用于制造机械零件，如齿轮、轴承、传动轴等。

此外，40Cr还具有良好的耐磨性和耐蚀性，能够在恶劣的工作环境下保持较长的使用寿命。

4. 热处理性能40Cr具有良好的热处理性能，能够通过热处理获得不同的组织和性能。

常用的热处理方法包括正火、淬火和回火。

正火可提高40Cr的硬度和强度，淬火可增加其韧性和耐磨性，回火可降低其脆性和应力。

通过合理的热处理工艺，可以使40Cr达到所需的性能要求。

5. 应用领域40Cr广泛应用于机械制造领域。

其中，常见的应用包括：（1）齿轮制造：40Cr具有较高的强度和硬度，适用于制造高负荷和高速场合的齿轮。

（2）轴承制造：40Cr具有良好的耐磨性和耐蚀性，适用于制造高速旋转的轴承。

（3）传动轴制造：40Cr具有较高的强度和韧性，适用于传输大扭矩和高速的动力系统。

40Cr是一种具有优异机械性能的金属材料，其高强度、高硬度和良好的耐磨性使其在机械制造领域得到广泛应用。

一，40cr简介：40Cr钢材是中碳调制钢，正火可促进组织球化，改进硬度小于
160HBS毛坯的切削性能。

在温度550~570℃进行回火，该钢具有最佳的综合力学性能。

该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。

二，40cr特性：中碳调质钢，冷镦模具钢。

该钢价格适中，加工容易，经适当
的热处理以后可获得一定的韧性、塑性和耐磨性。

正火科促进组织球化，适合于高频淬火、火焰淬火等表面硬化处理等。

三，40cr主要用途：半轴以及机床上的齿轮、轴、蜗杆、花键轴、顶尖套等;经
淬火及中温回火后用于制造承受高负荷、冲击及中等速度工作的零件如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、螺钉、螺帽、进气阀等。

此外，这种钢又适于制造进行碳氮共渗处理的各种传动零件，如直径较大和低温韧性好的齿轮和轴。

四，40cr化学成分：
碳0.37～0.45％，硅0.17～0.37％，锰0.5～0.8，铬0.8～1.1％
退火硬度：小于207HBS
正火硬度：小于250HBS
五，40cr交货状态：40Cr交货状态以热处理(正火、退火或高温回火)或不热处理状态交货,交货状态应在合同中注明.
六，40cr热处理：淬火850℃,油冷;回火520℃,水冷、油冷。

40Cr表面淬火硬度为HRC52-60，火焰淬火能达到HRC48-55。

七，40cr部分现货：。
