广东省广州市第二中学2020-2021学年初三下物理开学测试题(解析版)

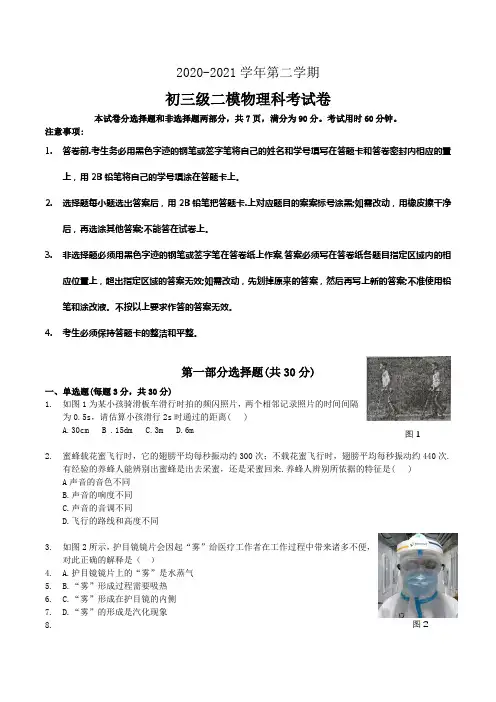

2020-2021学年第二学期初三级二模物理科考试卷本试卷分选择题和非选择题两部分，共7页，满分为90分。

考试用时60分钟。

注意事项:1. 答卷前.考生务必用黑色字迹的钢笔或签字笔将自己的姓名和学号填写在答题卡和答卷密封内相应的置上，用2B 铅笔将自己的学号填涂在答题卡上。

2. 选择题每小题选出答案后，用2B 铅笔把答题卡.上对应题目的案案标号涂黑;如需改动，用橡皮擦干净后，再选涂其他答案;不能答在试卷上。

3. 非选择题必须用黑色字迹的钢笔或签字笔在答卷纸上作案,答案必须写在答卷纸各题目指定区域内的相应位置上，超出指定区域的答案无效;如需改动，先划掉原来的答案，然后再写上新的答案;不准使用铅笔和涂改液。

不按以上要求作答的答案无效。

4. 考生必须保持答题卡的整洁和平整。

第一部分选择题(共30分)一、单选题(每题3分，共30分)1. 如图1为某小孩骑滑板车滑行时拍的频闪照片，两个相邻记录照片的时间间隔为0.5s ，请估算小孩滑行2s 时通过的距离( )A.30cm B .15dm C.3m D.6m2. 蜜蜂载花蜜飞行时，它的翅膀平均每秒振动约300次；不载花蜜飞行时，翅膀平均每秒振动约440次.有经验的养蜂人能辨别出蜜蜂是出去采蜜，还是采蜜回来.养蜂人辨别所依据的特征是( ) A 声音的音色不同B.声音的响度不同C.声音的音调不同D.飞行的路线和高度不同3. 如图2所示，护目镜镜片会因起“雾”给医疗工作者在工作过程中带来诸多不便，对此正确的解释是（ ）4. A.护目镜镜片上的“雾”是水蒸气5. B.“雾”形成过程需要吸热6. C.“雾”形成在护目镜的内侧7. D.“雾”的形成是汽化现象8.图1 图29. 如图3是电磁波及其应用事例，下列说法正确的是（ ）A.胸透X 光机所使用的电磁波频率比雷达用的电磁波高B.验钞机工作时会发出紫光，说明紫外线是紫色的C.无线电波在真空中的传播速度比可见光快D.用收音机收听96.2MHz 频道的广播，会听到频率为96.2MHz 的声音10. 如图4所示，闭合回路的一部分直导体ab 沿东西方向放置于竖直向下的磁场中，当闭合开关，该磁场对导体ab 产生向北的作用力，则下列哪种方式可以使得该磁场对导体ab 的作用力方向不变（） 11.图4导体ab 沿东西方向放置A.导体ab 沿东西方向B.导体ab 沿南北方向C.导体ab 沿东西方向D.导体ab 沿东西方向12. 如图5所示，跳伞运动员跳出飞机后，立即打开降落伞下落过程中所受空气阻力随运动速度增大而增大，直至与重力等大，直至运动员落地。

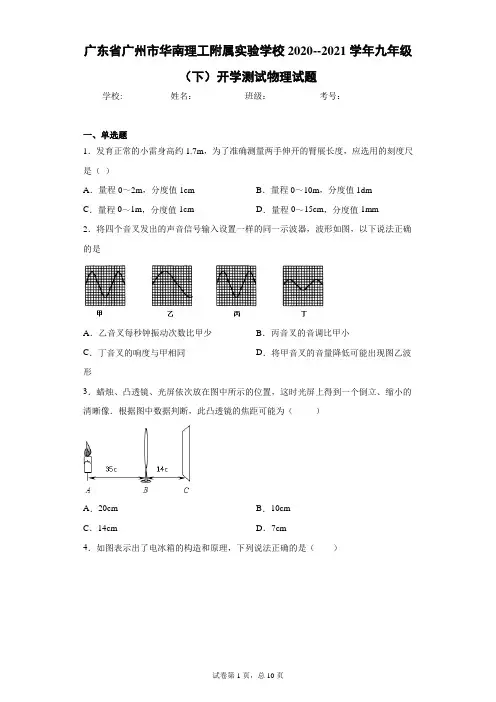

广东省广州市华南理工附属实验学校2020--2021学年九年级（下）开学测试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．发育正常的小雷身高约1.7m，为了准确测量两手伸开的臂展长度，应选用的刻度尺是（）A．量程0～2m，分度值1cm B．量程0～10m，分度值1dmC．量程0～1m，分度值1cm D．量程0～15cm，分度值1mm2．将四个音叉发出的声音信号输入设置一样的同一示波器，波形如图，以下说法正确的是A．乙音叉每秒钟振动次数比甲少B．丙音叉的音调比甲小C．丁音叉的响度与甲相同D．将甲音叉的音量降低可能出现图乙波形3．蜡烛、凸透镜、光屏依次放在图中所示的位置，这时光屏上得到一个倒立、缩小的清晰像．根据图中数据判断，此凸透镜的焦距可能为（）A．20cm B．10cmC．14cm D．7cm4．如图表示出了电冰箱的构造和原理，下列说法正确的是（）A．制冷剂在冷冻室内由液态变为气态，是汽化吸热过程B．冰箱的工作说明热量可以自发地从低温物体传递到高温物体C．冷冻室中结的霜，是一种熔化现象D．制冷剂在冷凝器内由气态变成液态，是凝固放热过程5．如图甲，小明用4N的力把重2N的粉笔擦压在竖直黑板上静止，压力方向沿水平方向向左（图乙）。

此过程粉笔擦羊毛面和黑板接触，羊毛面比背面木壳粗糙。

下列说法正确的是（）A．黑板对粉笔擦的摩擦力为4NB．压力保持不变，若木壳摔掉一小块，则黑板对粉笔擦的摩擦力不变C．改用木壳与黑板接触，其他条件不变，则黑板对粉笔擦的摩擦力将减小D．若压力增大到6N，黑板对粉笔擦的摩擦力不变6．如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F，物体经过M点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在MO段做匀速直线运动，物体在A．OQ段做匀速直线运动B．MN段的速度大于OP段的C．MN段受到的摩擦力为3ND．OQ段受到的摩擦力大小等于F7．如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F．物体经过M点开始计时，每经过相同时间，用虚线框记录物体的位置．物体在MO段做匀速直线运动，F在MN、OP段做功分别为W MN、W OP，功率分别为P MN、P OP，则A．W MN<W OPB．W MN>W OPC．P MN>P OPD．P MN<P OP8．如图甲，在两个相同的烧杯中分别装入质量、初温都相同的a、b两种液体（纯净物），并用相同的电加热器加热，图中温度计规格相同，若液体吸收的热量等于电加热器放出的热量，两液体到50℃均未沸腾，得到如图乙温度与加热时间的图线，则（）A．液体b中温度计示数为32℃B．液体b的比热容大于液体a的比热容C．加热5min液体b吸收的热量大于液体a吸收的热量D．液体a从30℃升到50℃要吸收的热量等于0至5min所吸收的热量9．在一支平底试管内装入适量铁砂，先后放入装有甲、乙两种不同液体的烧杯里，正确的是（）A．试管在乙液体中排开液体的体积较大B．试管在乙液体中排开液体的质量较小C．试管在甲液体中受到的浮力较大D．甲液体的密度小于乙液体的密度10．在如图所示，静止时U型管两侧液面相平，下列选项包含图中所有合理情形的是A．乙、丁B．甲、丙C．乙、丙D．甲、丁二、综合题11．两条光线通过透镜的管路如图所示．（1）该透镜是__________透镜（选填“凸”、“凹”）．（2）光线a射向水面．在图中①画出a的反射光线；②大致画出a进入水中的折射光线；③标示出反射角r1和折射角r2．（3）逐渐往容器中加水，光线a在容器底形成的光斑会____________（选填“左移”、“右移”、“不动”）．12．质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体，在B点施加动力F时，棒刚好处于静止状态。

2020-2021学年九年级第一学期期中考试考试物理试题本试卷分为A卷和B卷两部分，共8页。

A卷共100分，B卷共35分，全卷满分135分。

注意事项：1．答题前请仔细阅读答题卡上的注意事项。

2．所有试题的答案必须按题号填写在答题卡相应的位置上，在试卷上、草稿纸上答题无效。

3．考试结束后，监考人员将答题卡收回,试卷由学生自己保管好。

A卷(共100分)一、选择题(本大题共12小题，每小题4分，共48分。

每个小题只有—个选项是符合题目要求的。

)1、分子是保持物质化学性质的最小微粒.首先提出分子概念的科学家是( )A、阿伏伽德罗B、道尔顿C、卢瑟福D、汤姆生2、下面四个实验现象中,能够说明分子在不停地运动的是 ( )3、初春培育水稻秧苗时，为了不使秧苗受冻，下列做法中正确的是 ( ) A．早晨多排水，傍晚多灌水 B．早晨多灌水，傍晚多排水C．早晨和傍晚都要多灌水 D．早晨和傍晚都不要灌水4、做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（）5、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是( )6、关于热机的效率，下列说法正确的是（）A、蒸汽机的效率通常高于喷气发动机；B、热机的效率一定小于100%；C、汽车排放的尾气，是城市环境污染的重要来源。

目前有一些新型燃料汽车，实现了“零排放”，它们的效率达到了100%；D、在完全无摩擦的道路上，汽车发动机的效率可达到100%。

7、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA ＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：（）A．整理器材，结束实验；B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论；D．换用电流表的另一量程，再测出一组电流值8、在一本用电常识的书中，列出了使用白炽电灯的常见故障与检修，其中一项故障现象如下：从电路的组成来看，上述故障现象可以概括成一个原因：（）A、开路；B、通路；C、短路；D、以上都不对。

4.4力学单位制1．（2020·山东省高一期末）下列哪个仪器测量的物理量不是力学基本量（）A．托盘天平B．刻度尺C．秒表D．测力计【答案】D【解析】A、托盘天平是测量质量的仪器，是测量的力学基本量，所以A正确；B、刻度尺是测量长度的仪器，是测量的力学基本量，所以B正确；C、秒表是测量时间的仪器，是测量的力学基本量，所以C正确；D、测力计是测量力的仪器．力不是基本物理量．所以D错误；本题选测量的物理量不是力学基本量的，故选D．2．（2020·北京高一期中）应用物理公式进行计算之前通常需要把每一个物理量的单位变换成国际单位制的基本单位，下面所列单位中属于国际单位制基本单位的是（）A．厘米B．米C．小时D．克【答案】B【解析】ABCD．国际单位制中的基本单位有：长度的单位（米），时间的单位（秒），质量的单位（千克），电流强度的单位（安培），光强度的单位（坎德拉），物质的量的单位（摩尔），热力学温度的单位（开尔文），故ACD错误，B正确；故选B。

3．（2020·浙江省宁波咸祥中学高二期中）下列物理量不属于国际单位制中基本物理量是A．质量B．长度C．时间D．力【答案】D【解析】ABC.质量、长度和时间属于国际单位制中基本物理量，故ABC不符合题意；D.力不属于国际单位制中物理量，故D符合题意。

4．（2020·内蒙古自治区高二学业考试）下列物理量的单位中，属于基本单位的是A．N B．m/s C．m/s2D．kg【答案】D【解析】ABC 为导出单位，D 选项质量的单位kg 是基本单位，故选D 。

5．（2020·洪洞县第一中学高三期中）雨滴在空气中下落，当速度比较大的时候，它受到的空气阻力与其速度的二次方成正比，与其横截面积成正比，即F f ＝kSv 2，则比例系数k 的单位是 ( ) A ．kg/m 4 B ．kg/m 3C ．kg/m 2D ．kg/m【答案】B 【解析】表达式F f =kSv 2中：F f 、S 、v 的单位分别为N ，m 2、m/s ，又1N=1kg•m/s 2，则得：1kg•m/s 2=1k•m 2•m 2/s 2，所以k 的单位为 kg/m 3，故B 正确，ACD 错误．故选B.点睛：本题是信息题，根据力学单位制求出比例系数的单位，关键要掌握各个物理量的单位，知道1N=1kg•m/s 2．6．在解一道计算题时(由字母表达结果的计算题)一个同学解得位移12()2Fx t t m=+，用单位制的方法检查，这个结果( ) A ．可能是正确的 B ．一定是错误的C ．如果用国际单位制，结果可能正确D ．用国际单位制，结果错误，如果用其他单位制，结果可能正确 【答案】B 【解析】 根据公式x=2Fm（t 1+t 2），由于力的单位是N ，时间单位是s ，质量单位是kg ，故等式右边的单位是：Ns/kg ；根据1N=1kg•m/s 2．知：1Ns/kg=1m/s ，等号左边的单位是：m ；即等号左右单位不同，故等号不成立；故B 正确，ACD 错误；故选B ．7．（2020·伊美区第二中学高一期末）下列关于单位的说法中正确的是（ ） A ．在公式中，F 、m 、a 三个量可以取不同单位制中的单位 B ．国际单位制中力学基本单位是米、克、秒 C ．牛顿是国际单位制中的基本单位D ．加速度的单位是，是由m 、s 两个基本单位组合而成的 【答案】D 【解析】A．根据牛顿第二定律=F ma得知，F、m、a三个量必须去同一单位制中的单位，故A错误；B．国际单位制中力学基本单位是米、千克、秒，故B错误；C．牛顿（N）是国际单位制中的导出单位2=⋅1N1kg m/s故C错误；D．加速度的单位是2m/s，是由m、s两个基本单位组合而成的，故D正确。

人教版九年级物理第十五章电流和电路习题练习（二）附答案一、单选题1.如图是某同学在一次实验探究中所连接的电路，开关S1，S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A，下列判断正确的是（））A．通过L1的电流为1.2AB．通过L1的电流为0.5AC．通过L2的电流为0.7AD．通过L2的电流为0.5A2.从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制开停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（）A．B．C．D．3.如图，是家庭电路中常用的闸刀开关示意图，则以下闸刀开关上的各部件中全部属于绝缘体的是（）A．胶木盖、保险丝B．手柄、闸刀C．瓷底、胶木盖D．进线座、出线座4.在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是（）A．此时通过该电流表的电流为1.0A或0.2AB．该电流表为一台双量程电流表C．当使用量程为0～3A的接线柱，分度值为0.1AD．在使用该电流表之前应对该表进行调零5.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于开关B．弹簧为绝缘体C．灯泡发光时，两端电压为4VD．灯泡发光时，电能转化为化学能6.在如图所示电路中，开关S闭合后，三盏灯属于串联的电路是（）A．B．C．D．7.如图将电池、灯泡、导线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是（）A．铅笔芯（碳棒）B．塑料棒C．玻璃棒D．橡胶棒8.关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电路中只要有电源，就一定会有电流C．在电源外部，电流从电源的正极流向负极D．电流的方向总是从电源的正极流向负极二、填空题9.在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，通常情况下属于导体的有 ______ ，其余属于 ______ ．10.在整理古籍书本时，为防止书页破损，通常先给古书“充电”，使书页间自动分开，这种方法是应用了________的原理．11.取两个相同的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带 ______ 电，另一个验电器B不带电（如图甲所示）．用金属杆把A和B连接起来，A的金属箔张开的角度______ （填“增大”或“减小”），B的金属箔______ （填“张开”或“不张开”）（如图乙所示）．在这个现象中，有电子从验电器 ______ 移动到验电器 ______ ，使验电器B也带了 ______ 电．12.如图a，用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明摩擦起电，带电体能_________，然后将摩擦过的玻璃棒接触图b所示的自制的验电器，发现两片金属箔片会张开，金属箔片张开是因为_________，用手不停地捋图c中塑料细丝，会越捋越______（蓬松/靠拢）13.小华在医院挂水时发现医院有个形状类似于空调的装置——CHO-91空气净化器，于是细心观察了一下它的工作原理.如图所示，颗粒物接近带有负电荷的光洁金属网C时受到强烈的吸引力，这是因为__________. .14.如图所示，要用电流表测量通过小灯泡L1的电流，三位同学分别连接了下面的电路A、B、C．他们连接正确吗？如果有错，请指出错在哪里．A： ______ ．B： ______ ．C： ______ ．15.已知A球带负电，如图所示现象可知，B球带 ______ 电，C 球可能带 ______ 电，也可能不带电．16.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定 ______ 为同一导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与______ 相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和______ 为同一根导线的两端．三、实验题17.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于 ______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．答案解析1.【答案】D【解析】开关S1，S2都闭合时，电路为两灯并联，电流表的示数是1.2A，即干路上的电流为1.2A；当开关S2断开时，只有L1一盏灯，电流表的示数变化了0.5A，即干路电流减小了0.5A，说明L2的电流为0.5A；则通过L1的电流为1.2A-0.5A=0.7A，故ABC错误，D正确．2.【答案】C【解析】因为路灯中的一个灯泡坏掉后，其它灯泡仍可以正常工作，因此路灯为并联连接，为了同时控制所有路灯，则开关应位于干路中，故C正确．3.【答案】C【解析】根据导电性的不同，材料可分为导体、半导体、绝缘体三大类．在电工方面，塑料、橡胶、陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．胶木盖、手柄、瓷底是绝缘体，保险丝、闸刀、进线座、出线座是导体．4.【答案】A【解析】A、此时没有电流通过电流表，电流表示数应为0，此时电流表有示数说明没有校零，故A不正确，符合题意；B、电流表是测量电流的仪表，一般有两个量程，三个接线柱，故B正确，不符合题意；C、当使用量程为0～3A的接线柱时，分度值为0.1A，故C正确，不符合题意；D、闭合开关之前要观察电流表指针是否在0刻度线处，否则要先校零再测量，故D正确，不符合题意．5.【答案】A【解析】A、手电筒的按键相当于开关，控制电路通、断，选项正确；B、手电筒底部的金属弹簧是导体，在这里是导线，选项错误；C、一节干电池的电压是1.5V，灯泡发光时，两端电压为3V，选项错误；D、手电筒工作时，将电能转化为光能，选项错误．6.【答案】A【解析】A图中电流只有一条流通路径，所以选项A正确，BCD图中电流从电源正极出来后，分为多个支路，所以不是串联电路.7.【答案】A【解析】能使灯泡发光的是导体，在铅笔芯（碳棒）、塑料、玻璃棒、橡胶棒中，铅笔芯能够导电，属于导体；塑料、玻璃棒、橡胶棒属于绝缘体；故BCD错误；A正确；8.【答案】C【解析】A、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故A错误；B、电路中有电源，如果电路没有闭合，则电路中没有电流，故B错误；C、在电源外部，电流由电源正极流向电源负极，故C正确；D、在电源的内部，电流由电源的负极流向正极，故D错误．9.【答案】钨丝、铅笔芯、人体、食盐水；绝缘体．【解析】在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，钨丝属于金属，能导电，常用做白炽灯的灯丝；铅笔芯的主要材料是碳，能导电；人体能导电，接触火线会发生触电事故；食盐水属于溶液，能导电；其余物质不易导电，属于绝缘体．10.【答案】同种电荷相斥【解析】在整理古籍书本时，为防止书页破损，通常先给古书充电，使书页间自动分开，这种方法是应用了同种电荷相斥的原理．11.【答案】正；减小；张开；B；A；正．【解析】（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子带负电．带正电的玻璃棒接触不带电的验电器时，金属箔上的电子较玻璃棒多，有一部分电子转移到少电子的玻璃棒上，故A带正电．（2）用金属杆把A和B连接起来后，B的一部分电子转移到了A上，故A的金属箔张开的角度会变小，而B因为带正电金属箔张开．12.【答案】吸引轻小物体；同种电荷相斥；蓬松．【解析】（1）用丝绸摩擦过的玻璃棒带了正电，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来；（2）当验电器与带正电的玻璃棒接触后，验电器的金属箔片上都带了正电，由于同种电荷相互排斥，所以两个金属箔片会张开角度；（3）被手捋过的塑料细丝带了同种电荷，同种电荷相互排斥，所以细丝之间由于相互排斥而蓬松，越捋，细丝带的电荷越多，斥力越大，细丝会越蓬松．13.【答案】带电体能吸引轻小物体．【解析】由于带电体吸引轻小物体，颗粒物接近带有负电荷的光洁金属网 C 时受到强烈的吸引力，被金属网吸引过去．14.【答案】A、正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．【解析】由电路图可知：A、电流表的接法正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．15.【答案】负；正．【解析】如图，A和B球相互排斥，两个球一定带同种电荷，A球带负电荷，B球一定带负电荷．如图，B和C球相互吸引，两个可能带异种电荷，可能带电体吸引不带电体，所以C球可能带正电或不带电．16.【答案】（1）C、F；（2）F；E．【解析】：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光，则ABDE构成了同一根导线，形成通路，由此可以确定CF为同一根导线的两端；（2）由于已经确定CF是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与F相连时，另一端只需接触一根导线就能将两根导线辨别开．当与D接触时，电灯能亮，说明AD是在同一根导线上的，若不能亮，说明A和E是在同一根导线上，B和D是在同一根导线上．17.【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．【解析】（1）在连接电路时，开关应处于断开状态．（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．。

2020-2021学年广东省广州市物理九年级（上）期末试卷一．选择题（共10小题，满分30分，每小题3分）1．（3分）甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（）A．甲、乙均带正电B．甲、乙均带负电C．乙带正电，甲一定带负电D．乙带正电，甲可能不带电2．（3分）在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以3．（3分）下列关于热机、热值的说法正确的是（）A．某柴油机工作的效率是35%，说明它工作时柴油燃烧释放的能量65%转化为有用功B．四冲程内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的C．汽油机、柴油机都有火花塞和喷油嘴这两个关键部件D．某种燃料燃烧放出的热量与其质量之比叫这种燃料的热值4．（3分）以下是小张同学扔实心球的情景（包含四个过程），其中手对球做功的过程有（）A．①和②B．①和③C．②和④D．③和④5．（3分）小李喜欢喝咖啡，冲调咖啡时总能闻到浓浓的香味，以下关于咖啡的说法不正确的是（）A．咖啡香飘四溢是扩散现象，说明分子在运动B．咖啡在变冷的过程中，以热传递的方式改变了内能C．咖啡在变冷的过程中，内能不断增加D．咖啡温度越高，分子的热运动越剧烈6．（3分）对于双量程电流表和电压表的使用，下列说法中不正确的是（）A．都不允许将接线柱连接到电源两极B．使用前都应检查指针是否指在零刻度线C．大量程的分度值都是小量程的5倍D．电流都是从正接线柱流入，负接线柱流出7．（3分）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2并联，电流表A1测L2的电流B．L1与L2串联，电流表A2测干路上的电流C．当开关S2断开时，通过L1的电流不变，A1的示数不变D．当开关S2断开时，A2的示数不变，通过L1的电流变大8．（3分）一个玻璃球自A点开始竖直下落，做速度不断增大的运动，相继经过B、C两点，如图所示，AB＝BC，下列分析正确的是（）A．玻璃球在AB、BC两段内重力做功相等B．玻璃球在AB、BC两段内的运动时间相等C．玻璃球在AB、BC两段内重力的功率相等D．玻璃球在B、C两点的动能相等9．（3分）用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a 比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a、I b，a、b 两端电压分别为U a、U b，a、b功率分别为P a、P b，a、b在相同时间内产生的电热分别为Q a、Q b。

第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、天下兴亡，匹夫有责。

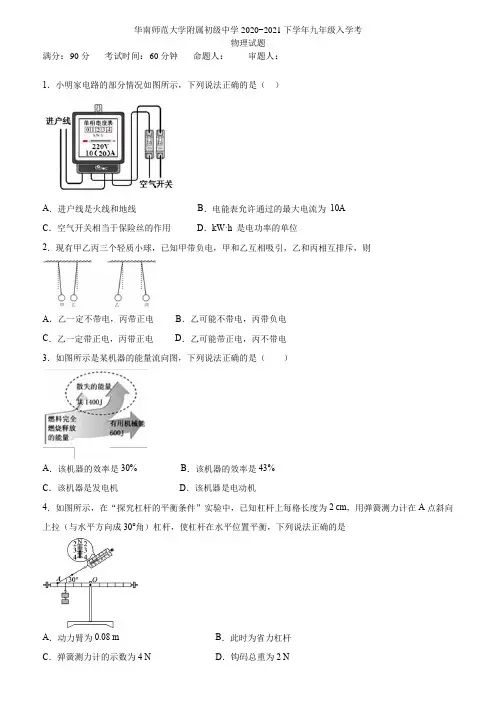

华南师范大学附属初级中学2020-2021下学年九年级入学考物理试题满分：90分考试时间：60分钟命题人：审题人：1．小明家电路的部分情况如图所示，下列说法正确的是（）A．进户线是火线和地线B．电能表允许通过的最大电流为10AC．空气开关相当于保险丝的作用D．kW·h 是电功率的单位2．现有甲乙丙三个轻质小球，已知甲带负电，甲和乙互相吸引，乙和丙相互排斥，则A．乙一定不带电，丙带正电B．乙可能不带电，丙带负电C．乙一定带正电，丙带正电D．乙可能带正电，丙不带电3．如图所示是某机器的能量流向图，下列说法正确的是（）A．该机器的效率是30% B．该机器的效率是43%C．该机器是发电机D．该机器是电动机4．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每格长度为2 cm，用弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡，下列说法正确的是A．动力臂为0.08 m B．此时为省力杠杆C．弹簧测力计的示数为4 N D．钩码总重为2 N5．如图甲所示，闭合开关后，两灯均发光，且两电流表示数均如图乙所示，则流过灯1L 和2L 的电流分别是（ ）A ．0.28A 1.12AB ．0.28A 0.28AC ．1.4A 1.4AD ．1.12A 0.28A6．常用智能手机是通过指纹开关S 1或密码开关S 2来解锁的，若其中任一方式解锁失败后，锁定开关S 3均会断开而暂停手机解锁功能，S 3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L 发光模拟手机解锁成功，则符合要求的模拟电路是A ．B ．C ．D ．7．如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是：A ．白雾是水蒸气B ．瓶内气体膨胀对外做功C ．瓶内气体内能增加D ．瓶内气体温度升高8．在大型游乐场里，小明乘坐如图所示匀速转动的“摩天轮”，正向最高点运动，对此过程，下列说法正确的是（ ）A ．小明的重力势能保持不变B ．小明的动能保持不变C ．小明的机械能保持不变D ．小明的动能先增大后减少9．在物理课外活动中，几个同学各自组成如图所示的电路，并且讨论谁的电路中两个灯泡能同时正常发光，他们各持己见，最后还是通过实验验证了两灯都能正常发光的是（）A．B．C．D．10．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是A．插座短路B．进户的火线断路C．进户的零线断路D．电灯的灯丝断路11．如图所示，杠杆在水平位置平衡．（1）画出此时F2的力臂_____________；（2）比较二力的大小：F1_____F2，判断的依据是：___________．12．请用笔画线表示导线，将图中的电灯、开关（开关只控制电灯），插座（插座准备接大功率用电器）接入家庭电路中．（4分）13．小明同学用20N的水平推力，将重为280N的购物车沿水平地面向前推动了10m，在此过程中，推力对购物车做功_____J，购物车的重力做功_____J；一个皮球落地后弹起，弹起的高度越来越低，皮球在运动过程中，机械能总量_____（选填“增加”、“减少”或“保持不变’’）．14．用图中的甲、乙两种方式分别提升不同重物G甲、G乙（不计绳重和摩擦，滑轮重小于物重），所用拉力F甲=F乙，使两重物在相同时间内匀速升高相同的高度．拉力F甲、F乙的作用点移动的速度分别为v甲、v乙，滑轮的机械效率η甲、η乙．则：v甲____ v乙，拉力F甲、F乙所做的功比较：W甲____W乙、机械效率η甲_____η乙（选填“>”、“<”或“=”）选用以上符号写出图乙装置的机械效率表达式η乙=_______．15．2011年3月11日14点46分，日本本州岛海域发生里氏9.0级地震，并引发海啸，瞬间扑向几乎日本全部沿海地区，继而造成日本福岛核电站核泄露，如图所示：（1）海啸时产生的“水墙”速度很大，具有很大的_______能，破坏力很强；（2）为了给处于高温中的核反应堆外壳降温，消防员通过喷水的方法来有效降温，这是利用了水的________大的特性；（3）福岛核事故达到了七级，使得大量的核燃料外泄，周围的人们处在核污染中．图中是核辐射标志的是________；（4）如果核电站每年需要50t的核燃料，而同等规模火电站每年需要6×106t的煤炭，则6×106t的煤炭完全燃烧放出的热量是_________J（煤炭的热值为3×107J/kg）；（5）“能源和环境”是世界各国共同面临的问题，保护环境、节约能源要从我做起，下列说法中需要改正的是（________）．A．尽可能用太阳能热水器代替电热水器B．养成及时关掉水龙头和人走关灯的习惯C．用洗脸水冲厕所，将废报纸、空酒瓶等送到废品收购站D．及时将生活垃圾，废电池装在一起丢入垃圾箱16．妈妈最头痛的一件事就是在冬天做好的饭菜很快就凉了，但最近市面上出现了叫“暖菜宝”的装置，其实就是饭菜保温板，如图所示．（1）当“暖菜宝”正常工作时，通过“暖菜宝”的电流是多少？（保留两位小数）（3分）（2）爸爸说“暖菜宝”效率很低，小明就想测一测“暖菜宝”的效率，于是用不锈钢碗装了一碗水放在“暖菜宝”上，水的质量为0.25kg ，初温是20℃，小明记录的数据图象如图所示，请根据图象计算“暖菜宝”的效率是多少？[C 水=4.2×103J/（kg•℃）] （3分）（3）通过计算，“暖菜宝”效率确实不高，你能帮小明想想办法提高暖菜宝的效率吗？请写出一种方法．（1分）17．下图是一台电热饮水机的电路原理图，下表是它的铭牌数据，其中S2是温控开关，是加热电阻，是定值电阻．（1）请画出饮水机处于加热状态时的等效电路图（2分）．（2）在加热状态下，饮水机正常工作时电路中的电流是多大（2分）？ （3）求保温时电路中的总阻值为多少（2分）？（4）若饮水机7分钟把一定质量的水烧开，水所吸收热量为168000J ，请通过计算说明此加热过程中电阻丝产生的热量是否有损失（2分）？18．测量小灯泡的电功率实验（小灯泡额定电压2.5V ）．（1）如图甲所示是没有连接完整实物电路，请你用笔画线代替导线，将实物电路连接好；（3分） （2）在方框中画出图甲相应的电路图；（2分）（3）连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P ，小灯泡亮度都不变，则原因可能是______；（4）若想测量小灯泡正常发光时的功率，则实验中判定该小灯泡正常发光的方法是______；（5）正确连接电路，通过移动滑片P ，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U ﹣I 图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W ；（6）小峰发现本实验电路图还能测量小灯泡的电阻，根据图乙的U ﹣I 图象可知，随着电压的增大，小灯泡灯丝的电阻______（选填“变大“不变或“变小”）；（7）小峰还想用此电路探究“导体中电流与电压的关系”，则他______（选填“能“或不能）得出正确结论．19．小明要用图所示的实验器材探究“电压一定时，电流热效应与电阻的关系”．其中瓶内液体种类质量相同，铜丝的电阻比镍铬合金丝的电阻小．（1）请你用笔画线代替导线，帮他把电路连接完整（2分）．（2）电流产生热量的多少不易直接测量．因此，在这个实验中是通过__显示电流产生热量的多少的．（3）在此实验中，若两个电阻丝的通电时间相同，则（选填”甲“或”乙“）___________瓶内温度计的示数升高的多，得出的结论是：___________．（4）如果小明还要探究”电流一定时，电流热效应与电阻的关系“，应使两根电阻丝___________（选填”串联“或”并联“）接入电路中．20．（8分）如图取一块铜片和锌片插入一个柠檬中，即可组成一个水果电池．用电压表能检测其两端产生的电压．某实验小组通过实验发现水果电池的电压与金属片插入水果的深度以及两金属片之间的距离有关：现在有小组成员提出水果电池的电压还可能与水果的种类有关．请你设计一个方案探究水果电池的电压是否与水果的种类有关．要求：写出实验步骤、设计数据记录表格．参考答案1．C【解析】A．家庭电路中的进户线有两根，即一个是火线，一个是零线，故A错误；B．据图可知，电能表的标定电流为10A，额定最大的电流是20A，故B错误；C．在家庭电路中，保险丝和楼房中的空气开关的作用是相同的，都是起到保护电路的作用，故C正确；D．kW·h是电功的单位，故D错误．故选C．2．C【解析】甲带负电，甲乙相互吸引，乙可能带正电，也可能不带电；丙和乙相互排斥，说明丙乙都带电，且一定带正电．故只有选项C说法正确．故选C．3．A【解析】AB．该机器的效率η=600J=1400J+600JWQ有放=30%故A正确，B错误；CD．该机器是利用内能来做功的，属于热机，故CD错误．故选A．4．D【解析】试题分析：A．当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，此时动力臂等于，故A错误；B．阻力臂的大小：L2=3×2cm=6cm＞L1，杠杆为费力杠杆，故B错误；C．由图中弹簧测力计指针在3N，弹簧测力计的示数为3N，故C错误；D．根据杠杆的平衡条件F1L1=GL2得，故D正确．故选D．考点：杠杆的应用．5．A【解析】由电路图知，灯L1和L2并联，电流表A1测量的是通过L1支路的电流，电流表A2测量干路电流；由并联电路中干路电流等于各支路电流之和，可知干路电流大于任何一个支路的电流，干路电流表A2指针的位置等于L1支路电流表A2指针的位置，所以干路电流表A2的量程为0～3A，分度值为0.1A，示数为1.4A，电流表A1选用的量程为0～0.6A，分度值为0.02A，示数为0.28A，即通过L1的电流是0.28A；则通过L2的电流是：I2=I-I1=1.4A-0.28A=1.12A故A符合题意．6．C【解析】由题意可知，指纹开关S1或密码开关S2均可以解锁，锁定开关S3断开时暂停手机解锁功能则指纹开关S1和密码开关S2可以独立工作、互不影响即为并联，且锁定开关S3位于干路，然后与灯泡、电源组成电路，结合选项电路图可知，选项C符合，故选C．7．B【解析】A．白雾是小水滴，是水蒸气遇冷放出热量发生液化形成的；BCD．向瓶塞内打气，当瓶内气体压强大于大气压强，瓶塞跳起，瓶内气体膨胀对外做功，内能减少，温度降低．故B正确，CD错误．8．B【解析】A．摩天轮在转动的过程中，小明的高度不断的发生变化，根据势能的决定因素可知，势能由质量和高度来决定，由于高度的不断变化，导致了小明的重力势能也在发生变化，故A错误；B．由于摩天轮是在匀速转动，则小明的速度不变，结合动能的决定因素：质量和速度，由于在转动过程中，这两个量都没有发生变化，所以小明的动能保持不变，故B正确；C．机械能包括动能和势能，小明所具有的机械能等于他的动能和势能的和，由于其动能不变，而势能随着其高度的变化而变化，则小明的机械能也在不断变化，当其上升时，机械能增加，当其下降时，机械能减小，故C错误；D．当小明随着摩天轮上升时，其机械能增加，故D错误．故选B．9．C【解析】A图中两灯的额定电压相同，功率不同，根据2URP，所以两灯的电阻不相等，根据串联电路的分压特点：电压比等于电阻的比，所以两灯串联在220V的电路中时，两灯的实际电压都不是110V，故都不能正确工作，故A图不符合题意；B 图两灯并联，电源电压为110V ，各支路电压相等且等于电源电压，所以220V40W 的灯不能正确工作，故B 图不符合题意；C 图中两灯的额定电压相同，功率相同，根据2U R P=，所以两灯的电阻也相等，根据串联电路的分压特点：电压比等于电阻的比，所以两灯串联在12V 的电路中时，两灯各分得6V 的电压，故两灯都能正确工作，故C 图符合题意；D 图两灯并联，电源电压为16V ，根据各支路电压相等且等于电源电压，所以额定电压为8V 的两灯都不能正确工作，故D 图不符合题意． 选C ．点睛：考查了串联和并联电路的基本特征，关键是要理解串联时，如两灯的电阻不等，则两灯所分得实际电压也不会相等． 10．C 【解析】A ．根据题意所给故障现象，且发现保险丝完好，可推断故障原因不可能是短路，故A 错误；B ．根据试电笔检测插座时，氖管可以发光，可推断出火线不可能断路，故B 错误；CD ．如果是电灯的灯丝断路，则只会导致电灯熄灭，而插座应该是正常的，即试电笔检测插座两个孔时，应出现的现象是：一个孔氖管发光，另一个孔氖管不发光，故C 正确、D 错误．11． < F 1的力臂大于F 2的力臂，根据杠杆的平衡条件可知，12F F < 【解析】（1） 力臂是支点到力作用线的距离，从图中可以看到，反向延长力F 2的作用线，过支点O 作垂线垂直力F 2的作用线，如下图所示，这个距离L 2就是F 2的力臂．（2）设杠杆一格的长度是L ，根据杠杆的平衡条件可知1225F L F L ⋅=⋅从图中可看到，O 点到力F 2的作用点之间的距离是5L ，而直角三角形斜边大于任何一条直角边，所以25L L >，可知12F F <．12．【解析】在家庭电路中，开关要控制电灯，应将开关与电灯串联，且将开关接在火线与电灯之间，三孔插座与电灯应并联在电路中，而三孔插座的接线应是左边的孔接零线，右边的孔接火线，上面的孔接地线，故接线如下：13．200 0 减少 【解析】推力对购物车做功W=Fs=20N×10m=200J ，购物车在水平地面上移动10m ，没有在重力的方向上移动距离，所以重力不做功，即重力做功为0J ；皮球运动过程中弹起的高度越来越小，皮球克服空气阻力做功，一部分机械能转化为内能，说明机械能减少． 14． <；<；>； 2G F 乙乙【解析】（1）图甲n=1；图乙n=2；所以绳子的速度v 甲=v 物；v 乙=2V 物﹔所以∶v 甲<v 乙；（2）W 甲=F 甲s 甲=F 甲×h 物=F 甲h 物； W 乙=F 乙s 乙=F 乙×2h 物=2F 乙h 物；又因为F 甲=F 乙，所以：W 甲<W 乙﹔ （3）;2G G F G F +==乙甲甲动乙；又因为F 甲=F 乙，所以： 2G G G +=甲动乙；化简得︰2G 甲-G 动=G 乙； 滑轮重小于物重，说明G 乙>G 甲．当不计滑轮与绳的摩擦时，滑轮的机械效率为η=G G G +动物动，由该公式可知：滑轮的机械效率与绕绳的方式无关，滑轮的机械效率受物体重力的影响，物体越重，滑轮机械效率越高．因为G 甲<G 乙，所以η甲<η乙． （4）乙装置的有用功W 有=G 乙h ；总功W 总=F 乙S 乙=2F 乙h ；所以机械效率2W G W F η==有乙乙总15． 动 比热容 C 1.8×1017 D 【解析】（1）海啸时产生的“水墙”速度很大，因此具有很大的动能，破坏力很强． （2）利用水的比热容大的特性，消防员可以进行有效降温． （3）图中表示核辐射标志的是C ． （4）6×106t 的煤炭完全燃烧放出的热量6371761010kg 310J/kg 1.810J Q mq ==⨯⨯⨯⨯=⨯（5）ABC ．从保护环境、节约能源的角度来分析，“尽可能用太阳能热水器代替电热水器”，“养成及时关掉水龙头和人走关灯的习惯”，“用洗脸水冲厕所，将废报纸、空酒瓶等送到废品收购站”等，都是很好的习惯和做法，值得提倡，故ABC 不符合题意；D ．将废电池与生活垃圾装在一起丢入垃圾箱的做法不妥，因为电池含有汞等重金属，可污染土壤和水源，应单独存放与处理，故D 符合题意． 故选D ．16．（1）1.36A ；（2）25%；（3）将“暖菜宝”及饭菜一起用盖子盖上． 【解析】解：（1）由P=UI 可得，通过“暖菜宝”的电流是300I 1.36220P WA U V==≈． （2）由图2可知，水的温度变化t 502030∆=-=℃℃℃，水吸收的热量()34cm t 4.210/0.2530 3.1510Q J kg kg J =∆=⨯⨯⨯=⨯吸℃℃，“暖菜宝”消耗的电能 5W Pt 300W 760s 1.2610J ==⨯⨯=⨯，所以，“暖菜宝”的效率453.1510η25%1.2610Q JW J吸⨯===⨯．（3）通过计算，“暖菜宝”效率确实不高，为了提高效率，应减小热量损失，可以将“暖菜宝”及饭菜一起用盖子盖上．17．【分析】（1）首先利用公式2U P R=确定加热、保温状态时开关S2的开合，然后画出相应的电路图；（2）已知加热功率和额定电压，利用公式PI U=计算加热状态下饮水机正常工作的电流； （3）已知保温功率和电源电压，利用公式2U R P=得到保温状态电路总电阻；（4）已知加热功率和加热时间，利用公式W=Pt 得到消耗的电能；已知水吸收的热量；根据消耗的电能和得到的热量确定热量是否损失．【解答】已知：U 额=220V P 加热=440W P 保温=40W t=7min=420s 求：（1）R 加热=？ R 保温=？ （2）I 正常=？ （3）R 总=？ （4）W=？ Q=﹖ 解︰（1）2U P R=∴加热状态下电路电阻22(220)110440U V R P W ===Ω加热加热保温状态下电路电阻为22(220)121040U V R P W===Ω保温保温∴加热状态下开关S 2处于闭合状态，电路图如下；（2）∵P=UI∴加热状态下饮水机正常工作的电流为I 正常4402220P WA U V===加热额 （3）2U P R=∴保温状态下电路总电阻为R 保22(220)121040U V P W===Ω， （4）∵WP t=∴饮水机消耗的电能为W=Pt=440W ×420s=1.848×105J 水吸收的热51.6810Q =⨯J比较得，水吸收的热量比消耗的电能少，所以热量有损失．18．滑动变阻器接入的是下端两接线柱调节滑动变阻器使电压表示数为2.5V 0.5 变大不能【解析】（1）测量小灯泡的电功率实验（小灯泡额定电压2.5V），根据P UI=，要测量出灯在额定电压下的电流，故电压表选用小量程与灯并联，电流表与灯串联，变阻器按一上一下接入电路中，如下左所示．（2）根据实物图画出电路图，如下右所示：（3）连好电路闭合开关后，发现小灯泡发光较暗，则电路的电流较小，电阻较大，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则变阻器没有了变阻的作用，则原因可能是：滑动变阻器接入的是下端两接线柱；（4）灯在额定电压下正常发光，若想测量小灯泡正常发光时的功率，则实验中判定该小灯泡正常发光的方法是调节滑动变阻器使电压表示数为2.5V；（5）根据绘制成了如图乙所示的U I-图象知，灯在额定电压下的电流为0.2A，小灯泡的额定功率是2.5V0.2A0.5WP UI==⨯=（6）根据图乙的U﹣I图象可知，灯在1V的电流为0.1A，2.5V的电流为0.2A，由欧姆定律UIR=，灯的电阻为10Ω和12.5Ω，故灯的电阻随着电压的增大而变大；（7）探究“导体中电流与电压的关系”，要控制电阻大小不变，而灯的电阻随温度的改变而改变，则不能得出正确结论．19．温度计示数升高的多少甲串联【解析】（1）要用图所示的实验器材探究电压一定时，电流热效应与电阻的关系．所以电压应相等，则应将两电阻并联接入电路，如图：（2）电流产生热量的多少不易直接测量．因此，在这个实验中是通过温度计示数升高的多少显示电流产生热量的多少的．象这种用能直接观测的量来显示不易直接观测的量的方法叫转换法．（3）在这个实验中，若两个电阻丝的通电时间相同，因为电阻产生的热量等于电流做的功，所以根据W= t可知，电阻越小产生的热量越多；UIt=U2R而长度、粗细都相同时，钢丝的电阻小，产生的热量多，所以甲瓶内温度计的示数升高的多．（4）要探究"电流一定时，电流热效应与电阻的关系，需要控制电流相等，所以电路应串联；20．见解析【解析】1．按图组装实验装置，记录此时铜片和锌片插入水果（桔子）的深度，记为h，再记录两个金属片之间的距离s，待电压表示数稳定后记录此时电压表示数U1；2．将铜片和锌片搽拭干净后插入另一种水果（苹果），保持两个金属片插入该水果的深度h及金属片之间的距离s不变，待电压表示数稳定后记录此时电压表示数U2；3．更换不同种类的水果（梨、菠萝…………），重复步骤2并记录数据；。

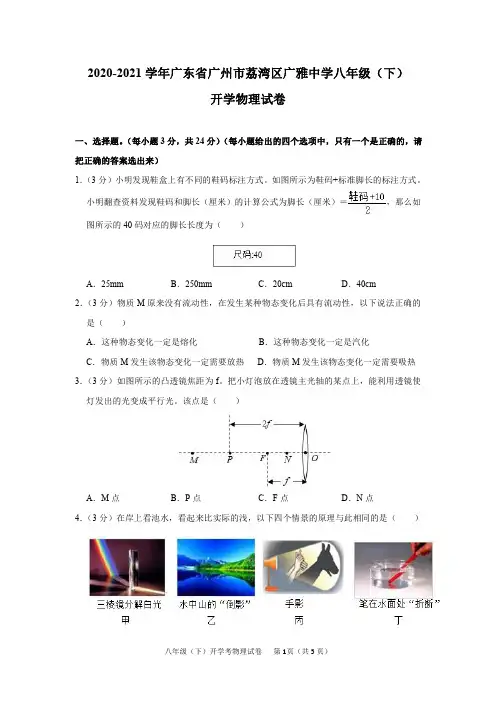

2020-2021学年广东省广州市荔湾区广雅中学八年级（下）开学物理试卷一、选择题。

（每小题3分，共24分）（每小题给出的四个选项中，只有一个是正确的，请把正确的答案选出来）1．（3分）小明发现鞋盒上有不同的鞋码标注方式。

如图所示为鞋码+标准脚长的标注方式。

小明翻查资料发现鞋码和脚长（厘米）的计算公式为脚长（厘米）＝，那么如图所示的40码对应的脚长长度为（）A．25mm B．250mm C．20cm D．40cm2．（3分）物质M原来没有流动性，在发生某种物态变化后具有流动性，以下说法正确的是（）A．这种物态变化一定是熔化B．这种物态变化一定是汽化C．物质M发生该物态变化一定需要放热D．物质M发生该物态变化一定需要吸热3．（3分）如图所示的凸透镜焦距为f。

把小灯泡放在透镜主光轴的某点上，能利用透镜使灯发出的光变成平行光。

该点是（）A．M点B．P点C．F点D．N点4．（3分）在岸上看池水，看起来比实际的浅，以下四个情景的原理与此相同的是（）A．甲、丁B．丙、丁C．乙、丙D．甲、乙5．（3分）一束光从空气中斜射入水中，AO是入射光线，OB是反射光线，OC是折射光线，如图所示，若AO与OB夹角为40°，下列说法正确的是（）A．入射角为40°B．反射角为20°C．折射角大于20°D．假如一束光线沿着CO从水中斜射入空气中，可以看到光线沿OB射出6．（3分）甲、乙两物体从左到右运动时的轨迹被频闪相机拍下（相机每隔0.02s曝光一次，记录下物体影像），从两物体运动的轨迹L（如图所示）来看，下列判断中正确的是（）A．乙物体跟甲物体全程的平均速度一样B．甲物体全程的平均速度较大C．在L这段运动路程中，乙所用的时间是0.08sD．乙物体全程的平均速度较大7．（3分）如图所示，两支完全相同的试管分别装有质量相等的不同液体，甲竖直放置，乙倾斜放置，此时液面恰好相平，比较两种液体密度的大小，下列正确的是（）A．ρ甲＞ρ乙B．ρ甲＜ρ乙C．ρ甲＝ρ乙D．无法判断8．（3分）用不同材料制成体积相同的甲、乙两种实心球，在调节好的天平左盘上放2个甲球，在右盘上放3个乙球，天平恰好平衡，若甲球密度为ρ甲，乙球密度为ρ乙，那么它们密度之间的关系是（）A．ρ甲：ρ乙＝3：2B．ρ甲：ρ乙＝1：2C．ρ甲：ρ乙＝2：1D．ρ甲：ρ乙＝2：3二、非选择题（共76分）9．（9分）一束光从长方体玻璃砖射入空气，在界面AB同时发生了反射和折射。
