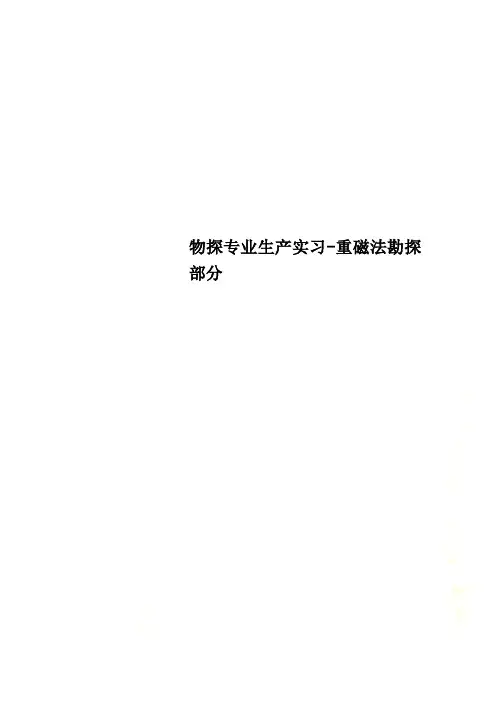

物探专业生产实习-重磁法勘探部分物探专业生产实习－重磁法勘探部分一、 重磁法勘探原理 1. 重力勘探原理重力勘探的物理基础是密度，地下地质构造及矿产资源的密度（质量）分布不均匀引起的重力变化即重力异常（几百毫迦）。

地球正常重力的变化包括空间变化（可达6000毫迦）和时间变化（0.3毫迦）。

重力异常是地质体的剩余质量对测区某点上单位质量产生的附加引力的铅垂分量.2. 磁法勘探原理磁法勘探的物理基础是地球磁场和岩矿石磁性。

θϕcos ⋅=-=∆F g g g 纬度中间层高度地形零漂和重力固体潮测量值－－－相对观测情况下，ϕσδg g g g g g g h ∆∆∆-∆-∆=∆T地球磁场的主体是稳定磁场。

稳定磁场＝（中心偶极子磁场＋非偶极子磁场）(地球基本磁场T 0)＋地壳磁场（磁异常T a ）变化磁场（δT ）叠加在地球基本磁场之上。

岩矿石磁性包括磁化率k 和剩余磁化强度矢量Mr T a ＝μ0（kT 0/μ0＋M r ）·QQ 为空间因子，是一个和岩矿石与地面上各测点距离有关的量。

T T T T a δ++=0ΔT ＝T －δT －T 0＝T 测量值－δT 日变值－T 0基本磁场值，这是一个标量差。

当Ta 的值不大时（此时T 和T 0的夹角应该很小，图示角度为了示例进行了夸大），cos a T T θ∆≈二．重磁法实习内容安排1.实习目的：(1) 巩固和加深对课堂理论教学的认识和理解； (2)初步进行野外工作方法技术的基本训练，了解和熟悉重磁法勘探野外工作的全过程，掌握重磁异常资料的采集、整理及解释的基本技能；（3）掌握生产报告的编写方法；(4)培养学生实事求是的科学态度和严肃认真、不怕困难、艰苦朴素的工作作风，培养学生的团结协作精神。

2.实习任务探测工区地下是否有密度异常体或磁性体存在；对测得的重力异常和磁异常进行合理解释。

3.实习应掌握的内容：（1）测区、测网和工作比例尺的选择、测网的敷设方法。

重磁电勘探简介重力勘探一、重力勘探的基本概念1．重力重力的实质是牛顿万有引力和离心力的合力。

万有引力是牛顿总结前人伽里略研究行星运动规律提出来的，认为任何物体相互之间都有吸引力，吸引力的大小与两物体的质量乘积成正比，与两物体之间的距离平方成反比，其相互之间量的关系为 (6—1)122m m R F f R R=⋅式中 m 1，m 2——分别为任意两物体的质量；R——两物体相互间的距离；f——引力常数，其值在CGS 制中为6．67×10—8cm 3／g·s 2。

上式即为牛顿万有引力定律，F 力的方向对m l 来说，是由m l 指向m 2，对m 2来说则相反。

地球是有质量的，对地球表面上任一物体来说，都有地球的吸引力。

设地球的质量为M ，地面上任一物体的质量为m ，则它们之间相互的吸引力F 可根据式(6—1)来确定，其方向如图6—1(a)所示。

由于地球近似一个球体，对地面的m 物体来说，其引力的方向指向地心。

由于地球在不断地自转，地球表面上任何物体都具有一个离心力P ，其大小由下式来决定 (6—2)2P mr ω=式中 r——m 到地轴的垂向距离；——地球自转的角速度。

ω 力P 的方向如图6—1(a)所示，径向指向外。

离心力P 随纬度的不同而变化，随着r 向两极减小而减小，从赤道的最大值减小到两极为零。

为了描述重力的空间分布，通常采取直角坐标系，以数学解析式表示，如图6—1(b)所示。

设地心为坐标原点，z 轴与地球的自转轴重合，x ，y 轴在赤道面上。

设任意点A 的坐标为(x ，y ，z)，地球内部某一质量单元dm 的坐标为()，A 点到dm ,,ξηζ的距离为r ，则dm 对A 点单位质量的引力为 (6—3)2dm r dF fr r =()()()12222r x y z ξηζ⎡⎤=-+-+-⎣⎦式中 ——A 到dm 方向的单位矢量，其方向是从A 到dm 。

r rr 对x ，y ，z 三个坐标方向的余弦分别为：，那么dF 在x ，y ，z 三个,,x y z r r rξηζ---坐标方向的引力分量为图6—1 地球引力示意图()()()232323dm x xdF x f f dmr r r dm y ydF y f f dmr r r dm z zdF z f f dmr r r ξξηηζζ--=⋅=--=⋅=--=⋅=地球的全部质量对A 点所产生的引力分量为()()()333V V V xF x f dmr yF y f dmr zF z f dmr ξηζ-=-=-=⎰⎰⎰积分号下的V 表示对整个地球进行积分。

工程施工物探检测是指在工程建设过程中，利用地球物理勘探技术对地质条件、地下管线、地下障碍物等进行探测和分析的一种方法。

物探检测技术在工程施工中具有重要作用，可以帮助施工人员了解地质状况，避免施工过程中出现意外情况，确保工程顺利进行。

本文将简要介绍工程施工物探检测的方法、应用范围及重要性。

一、工程施工物探检测方法1. 地震勘探：地震勘探是利用地震波在地下传播的原理，通过观测地震波的传播速度、反射、折射等特性来推断地下地质结构的一种方法。

地震勘探在工程施工中可以用来探测地下断层、岩层分布等地质情况。

2. 电法勘探：电法勘探是利用地下岩石的电性差异来探测地下地质结构的一种方法。

电法勘探包括直流电法、交流电法、电磁法等，可用于探测地下管线、地下洞室、地下水位等地质情况。

3. 磁法勘探：磁法勘探是利用地下岩石的磁性差异来探测地下地质结构的一种方法。

磁法勘探可以用来探测地下磁性矿物分布、古磁场等地质情况。

4. 重力勘探：重力勘探是利用地下岩石的质量差异和地球重力场的关系来探测地下地质结构的一种方法。

重力勘探可以用来推断地下岩层的密度、厚度等地质情况。

5. 钻探：钻探是利用钻机在地下进行钻孔，通过取芯、观察岩芯样品等方法来了解地下地质状况的一种直接勘探方法。

钻探在工程施工中可以用来确定地下管线、地下洞室、地下水位等地质情况。

二、工程施工物探检测应用范围1. 道路工程：在道路工程中，物探检测可以用来探测地下管线、地下洞室等障碍物，避免施工过程中损坏现有管线和设施，确保道路工程的顺利进行。

2. 桥梁工程：在桥梁工程中，物探检测可以用来探测地下地质结构，为桥梁基础设计和施工提供可靠的地质数据。

3. 隧道工程：在隧道工程中，物探检测可以用来探测地下断层、岩层分布等地质情况，为隧道设计和施工提供可靠的地质数据。

4. 水利工程：在水利工程中，物探检测可以用来探测地下管线、地下洞室等障碍物，避免施工过程中损坏现有管线和设施，确保水利工程的顺利进行。

一：地球重力场地表分布特征1）正常重力是人们根据需要而提出来的，不同的计算公式对应不同参数的地球模型，反映的是理想化条件下地球表面重力变化的基本规律，所以它不是客观存在的；2）正常重力值只与纬度有关，在赤道上最小，两极处最大，相差约50000g.u.；3）正常重力值随纬度变化的变化率，在纬度45°处达到最大，而在赤道和两极处为零；4）研究表明，正常重力值还随高度的增加而减小，其变化率约为-3.086g.u./m。

二：地球磁场地表分布特征总偏线特征: 从一点出发汇聚于另一点的曲线簇,明显地汇聚于南北两磁极区,两条零偏线将全球分为正负两个部分。

总倾线特征:与纬度大致平行，零倾线在地理赤道附近，称为磁赤道，它不是一条直线，磁赤道向北倾角为正，向南为负。

等H线大致平行于地理纬线；在赤道附近(磁赤道上)，水平分量H最大，达(30～40)μT，地下介质在这里被“水平磁化”。

H逐渐减小。

在两极附近H为零。

三：重力勘探与磁力勘探的异同（重力异常与磁异常）1）就相对幅值而言，磁异常比重力异常大很多。

地壳厚度变化引起的重力异常最大，达5.6gal，若正常重力按980gal计算，则最大重力异常值也仅为正常重力值的千分之五。

强磁性体产生的磁异常高达10-4T，若正常地磁场强度按0.5*10-5T计，则最大磁力异常可以比正常地磁场强度大一倍。

2）从地面到地下数十公里深度内所有物质的密度变化都会引起重力的变化，说明重力异常反映的地质因素较多。

但磁异常反映的地质因素却比较单一，只有各类磁铁矿床及富含铁磁性矿物的其他矿床和地质构造才能造成地磁场的明显变化。

3）密度提只有一个质量中心，而磁性体则有两个磁性中心（磁极），且它们的相对位置因地而异。

当地质体置于不同的纬度区时，重力异常特征不变，而磁异常特征则要改变，因此磁异常总是比重力异常复杂一些。

四：重力异常特征及其地质意义对异常特征描述主要从异常的形状、异常的走向、异常的长度和宽度、异常的分布范围、异常的强度、异常的梯度等方面进行描述；异常的地质意义则可从上述不同的异常特征所代表的地下密度不均匀地质体的分布方面进行说明。
