路基边坡稳定性设计1边坡稳定性分析原理与方法边坡

第四章路基稳定性分析计算（路基工程）路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=R T1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ?ii=1n ?itanφ= i=1n ?i tgφii=1n ?iγ= i=1n γi ?ii=1n ?i第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以?0表示：0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN （标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

如何进行边坡稳定性分析和治理设计导语：边坡是指山体或路基的斜坡部分，其稳定性对于保障公共安全和预防自然灾害具有重要意义。

本文将介绍如何进行边坡稳定性分析和治理设计，以便为相关工程提供科学依据。

一、边坡稳定性分析边坡稳定性分析是衡量边坡是否具备抵抗外力和重力作用的能力的过程。

下面介绍几个常见的边坡稳定性分析方法。

1. 落石模拟法：通过模拟边坡上可能存在的落石情况，评估其对边坡稳定性的影响。

可以利用计算机软件进行模拟，根据模拟结果进行边坡设计和治理。

2. 有限元法：这是一种工程力学中经典的数值分析方法。

通过将边坡分割为离散的小单元，建立数学模型，模拟实际边坡的物理特性和受力情况，从而预测边坡的稳定性。

3. 土工试验法：通过对采集的边坡土样进行实验室试验，获取不同土体的物理力学参数，如摩擦角、内摩擦角和抗剪强度等。

这些参数可作为边坡稳定性分析的依据，进一步分析边坡的稳定性。

二、边坡治理设计边坡治理设计是指根据边坡稳定性分析的结果，制定相应的治理方案，以提高边坡的稳定性和安全性。

下面介绍常见的边坡治理设计方法。

1. 土保工程：减轻土质边坡的滑坡、塌方和泥石流等问题的治理措施。

如对边坡进行加固，采用挖槽、钢筋网片和喷锚等方法，提高土体的抗滑性能。

2. 扶坡工程：主要应用于边坡边沟的处理，通过修建围护墙、栅栏和截沟等手段，增强边沟的排水和保护作用，从而减少因坡脚冲刷引发的边坡变形。

3. 植被工程：通过种植具有较强根系的植物，如草丛、灌木和乔木等，增加边坡表面的抗蚀能力和固结性能。

植被工程是一种生态环境友好型的边坡治理手段。

4. 减负载措施：适用于边坡受到大型建筑物、岩石堆栈或河流水压等外力负载的情况。

可以通过调整建筑物的布置、排水措施和加固设计等方法，减轻边坡承载压力，提高边坡的稳定性。

结语：边坡稳定性分析和治理设计是工程建设中至关重要的环节，直接关系到公共安全和环境保护。

通过科学的分析和合理的设计，可以有效预防边坡灾害的发生，保障工程的安全运行。

路基边坡稳定性设计路基边坡滑坍是公路上常见的破坏现象之一。

例如，在岩质或土质山坡上开挖路堑，有可能因自然平衡条件被破坏或边坡过陡，使坡体沿某一滑动面产生滑动。

对河滩路堤、高路堤或软弱地基上的路堤，也可能因水流冲刷、边坡过陡或地基承载力过低而出现填方土体（或连同原地面土体）沿某一剪切面产生坍塌。

路基边坡的稳定性涉及岩土性质与结构、边坡高度与坡度、工程质量与经济等因素。

一般情况下，对边坡不高的路基，如不超过8 m的土质边坡、不超过12 m 的石质边坡，可按一般路基设计，采用规定的坡度值，不作稳定性分析计算。

对地质和水文条件复杂、高填深挖或有特殊使用要求的路基，应进行稳定性分析，保证路基设计既满足稳定性要求，又满足经济性要求。

4.1 边坡稳定性分析概述4.1.1 影响路基边坡稳定性的因素根据土力学原理，路基边坡滑坍是因边坡土体中的剪应力超过其抗剪强度所产生的剪切破坏。

因此，凡是使土体剪应力增加或抗剪强度降低的因素，都可能引起边坡滑坍。

这些因素可归纳为以下5点：①边坡土质。

土的抗剪强度取决于土的性质，土质不同则抗剪强度也不同。

对于路堑边坡而言，除与土或岩石的性质有关外，还与岩石的风化破碎程度和形状有关。

②水的活动。

水是影响边坡稳定性的主要因素，边坡的破坏总是或多或少地与水的活动有关。

土体的含水率增加，既降低了土体的抗剪强度，又增加了土内的剪应力。

在浸水情况下，还有浮力和动水压力的作用，使边坡处于最不利状态。

③边坡的几何形状。

边坡的高度、坡度等直接关系土的稳定条件，高大、陡直的边坡，因重心高，稳定条件差，易发生滑坍或其他形式的破坏。

④活荷载增加。

坡脚因水流冲刷或其他不适当的开挖而使边坡失去支承等，均可能增大边坡土体的剪应力。

⑤地震及其他震动荷载。

4.1.2 边坡稳定性分析方法路基边坡稳定性分析与验算的方法很多，归纳起来有力学分析法、图解法和工程地质法（比拟法）。

力学分析法又称极限平衡法，假定边坡沿某一形状滑动面破坏，按力学平衡原理进行计算。

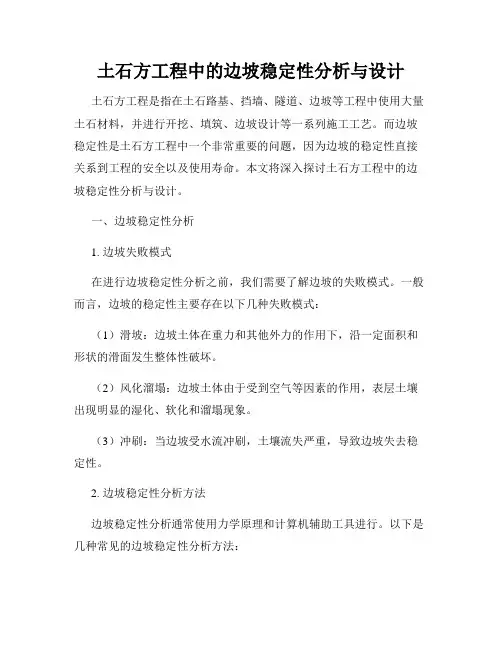

土石方工程中的边坡稳定性分析与设计土石方工程是指在土石路基、挡墙、隧道、边坡等工程中使用大量土石材料，并进行开挖、填筑、边坡设计等一系列施工工艺。

而边坡稳定性是土石方工程中一个非常重要的问题，因为边坡的稳定性直接关系到工程的安全以及使用寿命。

本文将深入探讨土石方工程中的边坡稳定性分析与设计。

一、边坡稳定性分析1. 边坡失败模式在进行边坡稳定性分析之前，我们需要了解边坡的失败模式。

一般而言，边坡的稳定性主要存在以下几种失败模式：（1）滑坡：边坡土体在重力和其他外力的作用下，沿一定面积和形状的滑面发生整体性破坏。

（2）风化溜塌：边坡土体由于受到空气等因素的作用，表层土壤出现明显的湿化、软化和溜塌现象。

（3）冲刷：当边坡受水流冲刷，土壤流失严重，导致边坡失去稳定性。

2. 边坡稳定性分析方法边坡稳定性分析通常使用力学原理和计算机辅助工具进行。

以下是几种常见的边坡稳定性分析方法：（1）平衡法：平衡法是边坡稳定性分析的基本方法之一，其基本原理是通过构造边坡的力学平衡方程，来确定边坡的稳定性。

（2）有限元法：有限元法是一种较为精确的边坡稳定性分析方法，它将复杂的边坡问题离散化为一个或多个简单的有限元单元，利用数值方法计算边坡的稳定性。

（3）概率法：概率法考虑到了不确定因素对边坡稳定性的影响，通过对边坡的不确定因素进行概率分析，得出边坡的概率稳定性。

二、边坡设计1. 边坡设计原则边坡设计的目的是确保边坡的稳定性以及工程的安全性。

在进行边坡设计时，应遵循以下原则：（1）保证边坡的稳定性，避免边坡发生滑坡等破坏性破坏。

（2）合理利用土石材料，减少对环境的影响。

（3）充分考虑边坡周围地质条件和水文条件，采取相应的加固措施。

2. 边坡设计要素边坡设计需要考虑多个要素，包括土体性质、边坡坡度、降雨等。

以下是一些常见的边坡设计要素：（1）土体性质：土壤的物理力学性质、含水量、密实度等对边坡的稳定性有重要影响。

（2）边坡坡度：边坡的坡度直接关系到边坡的稳定性，较大的坡度可能导致边坡失稳。

公路路基施工中的边坡稳定性分析与治理技术研究现代交通发展的重点之一是公路建设，而公路路基的稳定性是公路施工中一个重要的问题。

在公路施工过程中，公路边坡的稳定性问题往往会引发各种不良地质灾害，如边坡塌方、滑坡等，对道路的使用安全和正常运营造成严重影响。

因此，对公路路基施工中的边坡稳定性进行分析与治理技术的研究具有重要的意义。

一、公路边坡稳定性分析技术公路边坡稳定性分析是指通过对边坡的各种因素进行综合分析，预测边坡的稳定性，并确定边坡在设计寿命内的可靠性。

在进行边坡稳定性分析时，需要考虑如下因素：1. 地质与水文因素：地质条件、地层构造、坡体松散性、岩石变形等对边坡稳定性影响较大。

水文因素包括降雨、地下水位等，对边坡稳定性也有重要影响。

2. 地震因素：地震是影响边坡稳定性的重要因素之一，强烈地震可能引发边坡滑坡和塌方等地质灾害。

3. 工程因素：边坡的设计和施工工艺、边坡高度和坡度、坡脚处理等工程因素对边坡稳定性有重要影响。

为确保公路路基施工中边坡稳定性的分析准确可靠，需要采用多种分析方法，如现场勘察与监测、地质力学模型试验、数值模拟等。

其中，地质力学模型试验是一种常用方法，通过模拟边坡的实际状态，模拟边坡长期稳定和工程施工条件，用来分析边坡的变形和破坏机制。

二、公路边坡稳定性治理技术公路边坡稳定性治理是指对存在稳定性问题的边坡进行处理，以提高边坡的稳定性和安全性。

公路边坡稳定性治理技术主要包括以下方面：1. 土工措施：通过采取土工材料加固边坡，如土壤灌浆、土工格栅加固等，改善边坡的抗滑性和抗倾覆性。

2. 结构措施：通过设置支挡结构，如挡土墙、护坡墙等，来增加边坡的稳定性。

3. 排水措施：边坡的稳定性与水分的分布和运动状态密切相关，因此采取合理的排水措施，如排水沟、排水孔等，能够有效改善边坡的稳定性。

4. 植被措施：通过植被覆盖来加固边坡，可以增加边坡表土的抗冲刷性和抗滑性，提高边坡的稳定性。

同时，还需要对修建后的公路边坡进行定期的巡查和监测，及时发现和处理问题，确保公路边坡的长期稳定性。
