ProE绘图步骤

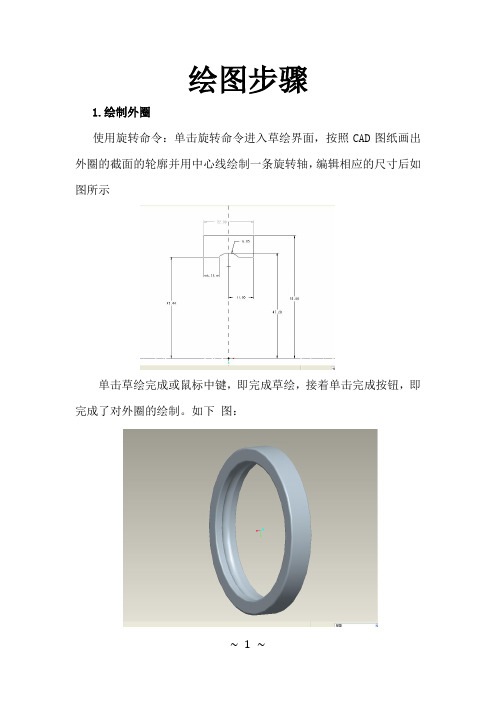

绘图步骤1.绘制外圈使用旋转命令：单击旋转命令进入草绘界面，按照CAD图纸画出外圈的截面的轮廓并用中心线绘制一条旋转轴，编辑相应的尺寸后如图所示单击草绘完成或鼠标中键，即完成草绘，接着单击完成按钮，即完成了对外圈的绘制。

如下图：2.内圈绘制使用旋转命令：单击旋转命令进入草绘界面，按照CAD图纸绘制出内圈的的截面图并编辑尺寸，草绘图如图所示：单击草绘完成或鼠标中键，即完成草绘，接着单击完成按钮，即完成了对外圈的绘制。

如图所示：3.保持架绘制a.使用拉伸命令：单击拉伸命令进入草绘界面，绘制两个同心圆，如图所示：然后单击草绘完成或鼠标中键，完成草绘。

接着输入拉伸深度，单击完成按钮，完成拉伸，如图：b.使用旋转命令：单击旋转命令进入草绘界面，绘制出如下图所示的圆弧然后单击草绘完成或鼠标中键，完成草绘。

接着单击完成按钮，即完成了对该次旋转的绘制。

如图所示c. 使用旋转命令：单击旋转命令进入草绘界面，绘制出如下图所示的圆弧然后单击草绘完成或鼠标中键，完成草绘。

选择去除内部材料，接着单击完成按钮，即完成了对该次旋转的绘制。

如图所示d.阵列：选中b c两步得到的旋转体单击阵列命令，并选择饶轴阵列得下图：e.拉伸：单击拉伸命令进入草绘界面，绘制出如图所示的圆f.再次单击拉伸命令进入草绘界面，绘制出如图所示的圆g.单击拉伸命令，按下图进行草绘选择去除内部材料，接着单击完成按钮，即得如图所示图形：然后选中拉伸的孔单击阵列，得到下图：保持架绘制结束。

4.铆钉绘制使用旋转命令：单击旋转命令进入草绘界面，绘制如下的草图：单击草绘完成或鼠标中键，即完成草绘，接着单击完成按钮，即完成了对铆钉的绘制。

如图所示：5.绘制球使用旋转命令：绘制如下图：6.装配a.添加内圈：b.装配保持架：C装配钢球：d.将钢球阵列：e.装配铆钉并阵列：f.转配外圈:分解图：装配结束。

proe教程ProE（Pro/ENGINEER）是一种三维CAD（Computer-Aided Design，计算机辅助设计）软件，被广泛应用于工程设计和制造领域。

它具有强大的建模和分析功能，可以帮助工程师快速准确地完成产品设计和开发的各个阶段。

以下是一些ProE的基础教程，旨在帮助初学者快速掌握软件的基本操作和常用工具。

1. 创建新零件（Creating a New Part）要创建新的零件文件，可以按照以下步骤进行操作：- 打开ProE软件，在主界面上选择"File"菜单，然后点击"New"。

- 在弹出的对话框中，选择"Part"选项，然后点击"OK"。

- 选择适当的单位系统和模板，然后点击"OK"。

- 这样就进入了零件编辑模式，可以开始进行建模操作了。

2. 绘制基本几何体（Creating Basic Geometry）ProE提供了多种绘制基本几何体的工具，如直线、圆、矩形等。

可以通过以下步骤进行操作：- 在绘图工具栏上选择合适的工具，例如绘制直线。

- 点击开始绘制的位置，然后移动鼠标，绘制直线的路径。

- 完成绘制后，点击鼠标右键结束操作。

3. 操作和编辑几何体（Manipulating and Editing Geometry）ProE提供了多种操作和编辑几何体的功能，如移动、旋转、缩放等。

可以按照以下步骤进行操作：- 选择需要操作或编辑的几何体。

- 在编辑工具栏上选择合适的工具，例如移动工具。

- 按照提示进行操作，如选择移动的方向和距离。

- 完成操作后，点击鼠标右键结束操作。

4. 应用约束和尺寸（Applying Constraints and Dimensions）ProE提供了多种约束和尺寸工具，可以帮助设计师控制几何体的形状和尺寸。

可以按照以下步骤进行操作：- 选择需要应用约束或尺寸的几何体。

PROE绘图方法第一篇：PROE绘图方法平行混合抽壳拉伸阵列扫描镜像可变剖面扫描平行混合：混合——选取两个平面——完成——画出一个图形——草绘，特征工具，切换剖面——在画出一个图形——选取勾——再选勾——预览，确定扫描：插入——扫描，伸出项——选择一个平面——完成——选择“样条”命令，画出轨迹——点击完成——然后画圆，这时要选择最好的点，选那个点时，光标会在直线上某个点上定住并与之重合，而不是没有定住，要仔细的找，不然必错！——画出圆形，点击完成，就ok了！阵列：这个命令选用时一定要先选择一个平面，再去点击阵列命令。

然后要选取轴，注意，选轴时，平面要绕哪条轴线作空间360度转动，就选哪条轴线。

CAD操作试题第一题就是一个例子。

如果一次阵列不能将全部图形完全阵列出来，可以将图形分成几部分来进行阵列，这点非常重要！！否则很容易陷入死胡同！！###当你不能确定出圆的直径时，此时你可能没有把圆心确定在两条直线的交点上！即圆心随意的摆在一个面上，此时需要用两条直线确定出交点，即圆心！圆角：先点圆角命令，再点击线或者面，最后点击完成螺纹：插入——修饰——螺纹——选择面——再详细选择——完成（完成前最好预览）###采用拉伸命令时，如果拉伸有问题，出现无法拉伸成形的现象，那就找到箭头，沿箭头方向有个正方形的小黑框（那个小黑框是你拉伸图形长度时必须点的标志，不点那个小黑框就不能正常拉伸），然后，把小黑框双击两下！！注意，这是本次提醒中最核心的部分，一定要双击小黑框，这样才能沿所需方向完成正常拉伸！！###采取镜像命令时，先选取要被镜像的平面，再点击镜像命令，然后再点击中心平面（即被镜像的平面在这个平面下呈对称，往往这个中心平面需要通过平移才能完成！），最后点击确定！###寻找目标平面时，一定要找准方向，尤其是那个小黑框，那个箭头，不然会让你卡在那里！###倒角圆角时，应先选取边，再使用这些命令###采用圆形命令时，可以再几何上把直角变成圆角可变剖面扫描，先根据图形画出轨迹曲线，涉及到2种方法，一种是直接在TOP、RIGHT、FRONT三个平面的2个平面上画出轨迹曲线，另一种则是利用模型基准来画。

proe建模教程Pro/E（Pro/ENGINEER）是一种三维计算机辅助设计（CAD）软件，被广泛用于机械设计领域。

本文将详细介绍Pro/E建模的基本步骤和相关技巧。

Pro/E建模的基本步骤如下：1. 创建零件：打开Pro/E软件，选择“创建零件”选项。

在绘图界面中，选择适当的平面来开始绘制。

可以选择绘制基本几何形状，如立方体、圆柱体、锥体等，也可以导入已有的CAD图纸。

2. 设计特征：在零件中添加设计特征，如凸起、凹陷、孔洞等。

可以使用多种绘图工具来实现，如拉伸、旋转、切割等。

根据设计需要，可以设置特征的大小、位置和形状等。

3. 添加材料：选择适当的材料来给零件添加实际的物理属性。

Pro/E包含了多种默认材料，也可以自定义材料属性。

通过添加材料，可以对零件进行强度分析和模拟。

4. 创建装配体：将多个零件组合在一起，创建装配体。

可以使用装配功能来调整和对齐零件的位置。

通过装配体，可以检查零件之间的干涉和间隙，并进行装配仿真。

5. 添加约束：为装配体添加适当的约束条件，确保零件之间的合理连接。

可以使用约束工具来设置零件的固定、旋转、对齐等约束条件。

通过约束，可以评估装配体的运动和功能。

6. 创建图纸：完成零件和装配体的设计后，可以创建相关的制图。

选择适当的图纸模板和图纸尺寸，添加必要的标注和尺寸。

可以使用视图工具来显示不同的视角，并生成2D图纸。

以上是Pro/E建模的基本步骤，接下来介绍一些Pro/E建模的技巧：1. 熟悉快捷键：Pro/E有很多快捷键可以加快工作速度。

熟悉常用的快捷键，如拖动、旋转、复制等，可以提高效率。

2. 使用参数化设计：Pro/E支持参数化设计，可以通过定义参数来调整零件的尺寸和形状。

在设计过程中，合理使用参数可以提高设计的灵活性和可操作性。

3. 学习草图技巧：在Pro/E中，草图是创建零件的基础。

学习草图绘制的技巧，如使用约束、添加尺寸等，可以更好地控制零件的形状和尺寸。

proe曲面建模步骤
PROE是一款三维建模软件，以下是使用PROE进行曲面建模
的一般步骤：
1. 创建基本几何体：使用PROE的基础功能，例如绘制线条、创建圆、矩形或多边形等工具创建基本几何体，如平面、柱体、球体等。

2. 进行基本几何体的操作：使用PROE的编辑工具进行基本
几何体的编辑，例如变换、扩展、剖分等操作，以便使其符合设计要求。

3. 创建等参数曲线：使用PROE的曲线绘制工具，根据设计
要求创建等参数曲线，例如椭圆曲线、抛物线等。

4. 创建草图：使用PROE的草图工具，在基本几何体上创建
草图，根据设计要求绘制线条、弧线等几何形状。

5. 进行曲面建模：使用PROE的曲面填充、曲线拟合、曲线
连接等工具，通过在草图上创建的线条和几何形状生成曲面。

6. 进行曲面编辑：使用PROE的曲面编辑工具，对所生成的
曲面进行编辑，例如修整、调整曲率、平滑等操作，以便使其更符合设计要求。

7. 进行参数化建模：使用PROE的参数化建模工具，将曲面
模型转化为可调整参数的模型，方便后续的修改和优化。

8. 进行检查和修正：使用PROE的分析工具，对曲面模型进
行检查，发现并修正可能存在的问题，例如曲面的孔洞、交叉处的重叠等。

9. 创建实体模型：根据曲面模型，在PROE中创建实体模型，以便进行后续的装配、分析或制造。

10. 进行后续操作：根据具体需求，使用PROE的装配、分析、绘图等功能，对实体模型进行进一步的操作和处理。

以上是一般的曲面建模步骤，具体操作还需要根据具体的设计要求和模型复杂程度进行调整。

Proe5.0出工程图详细操作步骤1.建立工程图：运行 proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“ yiliufati ”，取消勾选“使用缺省模板”（图1），单击对话框，单击“缺省模型” 下的“浏览”，指定已经绘制好的3D。

随后弹出“新建绘图”模型文件“ yiliufati.prt ”，“指定模板”选择“空” ，“方向”为“横向” ，“大小”选择“进入 2D 绘图环境。

A3 ”，单击完成（图2），图 1图 22.绘图环境设置：选择“文件 ---- 绘图选项” ，打开选项设置框，点击打开配置文件，打开路径为C:\Program ，选择并打开配置文件，点击“应用”结束。

3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图 3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图 4 和图 5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“ yiliufati_view_1 ”，右击打开右键菜单，取消勾选“锁定视图移动”（图 6）。

然后鼠标指向视图，左键拖动至合适位置。

图 6图 4 图 5（2）创建投影视图：图 6选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面 ---- 单一 ---- 完成”，在弹出的输入框中输入剖面名“ A ”，单击，在俯视图中选择“ TOP”面作剖面（图 7），单击“应用” 结束，创建剖视图 A-A 。

“视图显示”的设置同俯视图（完成后如图 8）。

图 7图 8同理，以 A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了 4 个基本视图和 2 个剖视图（图9）。

图9（3）创建剖面符号：切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为图1图2C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

3.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图4图5（2）创建投影视图：选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创图6 图7图8建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

（3）创建剖面符号：切换到，选择A-A剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。

Proe5.0出工程图详细操作步骤1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati”，取消勾选“使用缺省模板”（图1），单击。

随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D模型文件“yiliufati.prt”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D绘图环境。

2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。

图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。

图3 然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。

点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。

然后鼠标指向视图，左键拖动至合适位置。

图6图4 图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。

双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。

“视图显示”的设置同俯视图（完成后如图8）。

同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。

图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C添加剖面符号（图10）。
