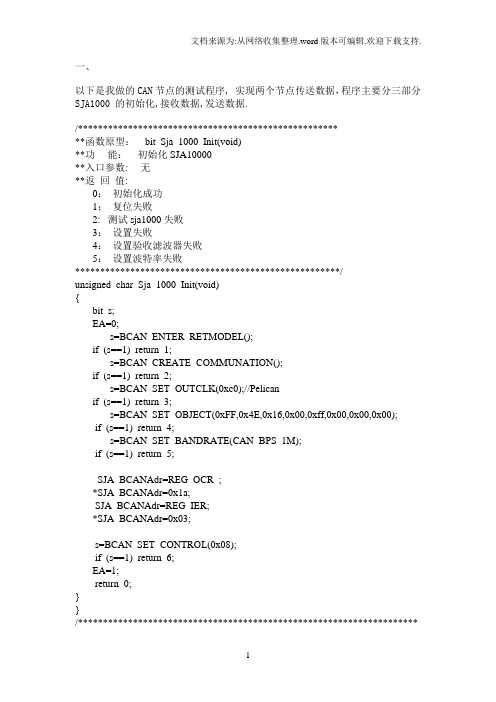

一、以下是我做的CAN节点的测试程序, 实现两个节点传送数据，程序主要分三部分SJA1000 的初始化,接收数据,发送数据./******************************************************函数原型：bit Sja_1000_Init(void)**功能：初始化SJA10000**入口参数: 无**返回值:0：初始化成功1：复位失败2: 测试sja1000失败3：设置失败4：设置验收滤波器失败5：设置波特率失败*****************************************************/unsigned char Sja_1000_Init(void){bit s;EA=0;s=BCAN_ENTER_RETMODEL();if (s==1) return 1;s=BCAN_CREATE_COMMUNATION();if (s==1) return 2;s=BCAN_SET_OUTCLK(0xc0);//Pelicanif (s==1) return 3;s=BCAN_SET_OBJECT(0xFF,0x4E,0x16,0x00,0xff,0x00,0x00,0x00);if (s==1) return 4;s=BCAN_SET_BANDRATE(CAN_BPS_1M);if (s==1) return 5;SJA_BCANAdr=REG_OCR ;*SJA_BCANAdr=0x1a;SJA_BCANAdr=REG_IER;*SJA_BCANAdr=0x03;s=BCAN_SET_CONTROL(0x08);if (s==1) return 6;EA=1;return 0;}}/*********************************************************************函数原型: bit BCAN_SET_OUTCLK( unsigned char Clock_Out) **参数说明: ** Clock_Out:存放时钟分频寄存器(CDR)的参数设置**返回值: ** 0 ;设置成功** 1 ;设置失败**说明:设置SJA1000的时钟分频。

sja1000t芯片功能原理

sja1000t芯片功能原理
SJA1000T芯片是一种控制器局域网络（CAN）控制器，用于
实现CAN总线通信。

SJA1000T芯片的主要功能和原理如下：
1. 硬件通信：SJA1000T芯片通过CAN收发器与CAN总线进
行物理层通信，从而实现CAN总线上的数据传输。

2. 报文传输：SJA1000T芯片负责CAN总线上的报文传输。

它能够接收CAN总线上的报文，并将其存储在接收缓冲区中，然后根据设定的过滤和屏蔽规则，将符合条件的报文传递给主机CPU。

同时，它也能发送CAN报文，将待发送的报文存储
在发送缓冲区中，并按照CAN协议规定的优先级进行发送。

3. 错误检测和处理：SJA1000T芯片能够对发送和接收的报文
进行错误检测和处理。

它能够检测出传输过程中的位错误、帧错误、CRC错误等，然后将错误信息传递给主机CPU，由主
机CPU进行相应的处理。

4. 时间触发：SJA1000T芯片可以通过设置定时器来触发发送
报文。

这意味着它可以在指定的时间间隔内发送报文，实现定时发送功能。

总而言之，SJA1000T芯片是一种用于实现CAN总线通信的
控制器，它负责CAN总线上的报文传输、错误检测和处理，
并具备定时发送功能。

这使得它成为在汽车、工业控制等领域中广泛应用的CAN总线控制器。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

基于SJA1000的CAN通信
作者：郭丹丹杨瀛陆
来源：《中国新技术新产品》2015年第08期
摘要：本文介绍了CAN总线的概念，给出了SJA1000控制器的基本功能，原理框图，描述了软件设计的流程，分为初始化、发送和接收流程，给出了上位机测试软件界面，总结SJA1000是很好的CAN通讯控制器。

关键词：CAN；SJA1000控制器；硬件设计框图
中图分类号：TN915 文献标识码：A
1 CAN总线概述
CAN总线（Controller Area Network）是众多现场通信总线的一种，它属于串行数据通讯总线。

CAN网络最大通讯距离为10km（5kbps），通讯速率可配置最高可达1Mbps（40m）。

2 SJA1000独立控制器简介
CAN总线器件有两种：一种是独立CAN控制器；另外一种是片上微控制器的总线控制器。

SJA1000CAN控制器属于独立的CAN控制器，因为它支持CAN2.0B规约，软件和硬件都兼容之前的同类型芯片PCA82C200，技术相对比较成熟，并能应用在汽车和工业环境下，因此应用的范围比较广泛。

SJA1000的主要特性为：
（1）硬件的外特性与CAN总线控制器PCA82C200兼容；（2）软件操作和使用与
PCA82C200兼容；（3）增加了扩展接收缓冲器；（4）在通信上支持CAN2.0B协议；（5）同时支持11位和29位标识符；（6）通讯速率1Mbits/s；（7）对于增强CAN模式的支持；（8）时钟频率可以支持到24MHz；（9）对于微处理器接口支持多种；（10）CAN输出配置可编程；芯片的工作温度范围-40℃～+125℃。

3 硬件设计框图
板卡集成了1片PCI9054总线接口芯片，它负责PCI总线接口的转换；1片Cyclone III系列的FPGA（EP3C25F324），它负责输出控制信号和初始化CAN控制器；4片CAN控制器（SJA1000），它负责并行数据总线到CAN总线协议的转换；4片CAN总线接口控制器（PCA82C250），它负责TTL的CAN总线信号到符合ISO 11898标准的CAN总线信号的转换；2片高速数字隔离器（ADuM1410），它实现CAN总线控制器的数字信号与CAN总线接口控制器的数字信号的隔离。

另外，板卡还集成了电平转换芯片（TXS0108EPWR）、隔离电源模块、EEPROM（93LC56）配置芯片、Flash存储器（EPCS16）、状态指示灯和JTAG/AS 下载座等。

4 软件设计
软件设计思想：
CAN通信分为两种模式：基本模式和扩展模式，扩展模式较为复杂，本文以基本模式为范例讲述CAN的通信流程。

软件从整体上分为：初始化，发送和接收三个部分。

注意一些寄存器只在PeliCAN 模式有效控制寄存器就仅在BasicCAN 模式里有效而且一些寄存器是只读的或只写的还有一些只能在复位模式中访问。

4.1 初始化。

SJA1000的初始化只有在复位模式下才可以进行。

芯片的初始化包括工作方式的设定、芯片的接收屏蔽寄存器（AMR）设置和芯片的接收代码寄存器（ACR）的设置、芯片的总线时序寄存器的设置、芯片的输出模式寄存器和芯片的中断寄存器的设置等。

初始化设置完成，需要设定SJA1000芯片进入工作模式，然后就可以进行正常的通讯。

芯片的初始化步骤如下：（1）关闭中断，进入复位模式；（2）配置接收屏蔽寄存器（AMR）和配置接收代码寄存器（ACR）；（3）配置波特率；（4）输出寄存器的配置（建议选择开开漏输出）；（5）配置basican模式，关闭CLKOUT输出；（6）打开数据溢出中断、错误中断、发送中断和接收中断（中断寄存器）；（7）进入工作模式。

4.2 发送数据。

发送数据的流程相对简单主要是配置设备的ID，发送数据长度，然后把需要发送数据放到buffer即可，（表1为发送区列表）发送数据流程如下：（1）首先判断上次发送数据是否完成；（2）判断发送缓冲区是否锁定；（3）如果数据发送完成并且发送缓冲区没有锁定；（4）启动发送。

4.3 接收数据
（1）判断中断寄存器是否有接收中断；（2）如果有接收中断则判断状态寄存器是否有数据；（3）状态寄存器中有数据那么判断报文是否有效；（4）如果有效，那么从接收buffer中获取接收数据的长度和数据属于远程帧还是数据帧，然后开始接收数据；（5）接收数据完成清buffer，以便下次接收数据。

结语
本文以使用SJA1000作为CAN通信的控制芯片进行数据发送和接收，在基本模式下满足了通信的需要并且满足了对于CAN通信参数的设置，在效率测试中可以实现1ms周期接收数据64小时不丢包。

通过搭建的测试界面，不但大大地方便了通信的调试，而且验证了逻辑功能以及驱动和动态库的可靠性。

参考文献
[1]郭发东.P89V51RD2与SJA1000实现CAN节点实例[J].山东科学，2006.。
