电工作业指导书作业一：安装插座1. 准备工具和材料：电工螺丝刀，电线剥皮钳，电工胶带，插座，电线。
2. 关闭电源：在安装插座之前，一定要确保断开电源，以免发生意外。
3. 确定插座位置：选择需要安装插座的位置，并使用铅笔在墙壁上标出插座的中心位置。
4. 铺设电线：根据插座位置，将电线沿着墙壁铺设，留出足够的长度来连接插座。
5. 剥皮：使用电线剥皮钳，将电线的外皮剥去约2厘米，露出里面的铜线。
6. 连接电线：先将电线线束分开，然后用电线剥皮钳将每根铜线剥皮。
将剥皮后的铜线分别连接到插座上的对应端子，使用电工螺丝刀将螺丝拧紧。
7. 固定插座：将插座的底座对准墙壁上标记的位置，使用电工螺丝刀将插座固定在墙壁上。
8. 测试插座：将电源重新接通，使用测试仪器或测试针插入插座中来确保插座正常工作。
作业二：更换灯泡1. 关闭电源：在更换灯泡之前，一定要确保断开电源，以免触电。
2. 等待灯泡冷却：如果之前的灯泡还在使用中，请等待它冷却一段时间。
3. 找到灯泡的位置：根据需要更换灯泡的位置，确定灯泡的具体位置。
4. 取下灯罩：根据灯具的类型，可以拧下灯罩或者按下灯罩并向下拉出来。
5. 取下旧灯泡：轻轻拧下旧灯泡，然后将其从灯具中取出。
6. 安装新灯泡：将新的灯泡插入灯具中，并轻轻拧紧，确认灯泡已经牢固安装。
7. 安装灯罩：将灯罩重新安装到灯具上，确保灯罩的位置正确并固定好。
8. 测试灯泡：将电源重新接通，打开电灯开关，测试新灯泡是否正常工作。
作业三：排除电路故障1. 审查电路：在排除电路故障之前，先仔细观察电路，检查是否有明显的破损或松动的电线、插头等。
2. 检查电源：确认电源是否正常工作，检查电路中的断路器或熔断器是否打开，重置断路器或更换熔断器。
3. 查看电线连接：检查电线连接是否牢固，重新拧紧或重新安装电线连接头。
4. 检查插头插座：检查插头插座是否有松动或烧糊现象，若有问题，可以更换插座或修复插头。
5. 排除短路：如果发现电路短路，先关闭所有开关，然后逐个重新打开，排除短路故障的区段。
插件排线作业指导书1 插件排线的基本原则1.1 元件插入顺序整个PCB板需手工插入元件的插入顺序的设计应根据元件的外形尺寸和形状等，按由矮到高、由小到大的顺序编排（注：少量插入时需要特殊处理的元件（需卡入、紧固与PCB的散热片等）可以安排在前道工序插入并进行相应处理。
）1.2 工序排列时的板面分配设计元件插入工艺时，工序排列时应根据插件线的方向对PCB板面进行区段划分，根据插入工序及元件的插入数分若干区段，依区段顺序插入。
1.3 插入流向元件插入流向应根据生产线插件线的运行方向进行设计，插入顺序应逆传输带的运行方向排列。
插件线是由左向右运行，元件则应由左向右，同时由上向下插入。
1.4 元件分配1.4.1按工序分配插入元件时，应遵循以下原则：4.1.1 符合1.1条规定的元件插入顺序、板面分配、插入流向；4.1.2 对于具有不易插入元件的工序，应通过减少所插入的点数维持生产节拍的均衡；4.1.3 在同一工序内应尽量多安排额定值相同并且形状也相同的元件；4.1.4 额定值不同但形状相同的元件尽可能不要排入同一工序，以防止差错；4.1.5 在同一工序内有极性元件的持有率应为30%左右，不得超过40%，以防止差错；4.1.6 在同一工序内有极性元件的应尽可能安排同轴同向的元器件，以防止插入时极性弄错；4.1.7 因与横轴方向相比，纵轴方向元件不易插入，故在同一工序内不应集中过多的纵轴方向的元件。
1.4.2 同一工序内有极性元方向及轴向不同状况的差错率比较：4.2.1 a同轴同向：4.2.2 b同轴异向：4.2.3 c异轴异向：结论：插入时极性差错率：a ＜b ＜c2 插入作业的编制2.1 插入作业工序分配首先熟悉所插入PCB板的设计状况、所需插入元件的种类、数量、规格、在PCB板的分布以及PCB 板作业时的传输方向等。
2.2 人员的配置要根据作业者对插入作业的经验和熟练程度配置作业人员，要以提高作业效率、尽可能避免质量事故发生为原则。
适用产品 Product ：125S 、M 、156S 、M 版次： Version作业名称 Station ：管式PE 岗位插卸片No.Qty No.No.11112122Step1：插卸片的准备Step1：吸笔垫先要压平Step2：把吸笔头清洗干净，用酒精布插试注意：真空力大，容易使吸住的硅片直接爆裂。
Step4：吸笔垫贴完后，再把吸笔头压Step3：撕开吸笔膜，从吸笔头的上方开始贴，贴好后在桌上，使吸笔头完全压平再把吸笔膜完全撕掉，顺着吸笔头的方向压平。
石墨舟手套（乳胶手套、棉布手套)PE岗位插卸片第一步（插卸片的精髓：动作要轻、慢、稳、做到无声操作）Ⅰ、工具使用需求 Tooling工具名称 Tooling 石英吸笔标准作业书 Standard.Operation.ProcedureⅢ、注意事项Ⅱ、劳保用品名称口罩内容调节吸笔真空的大小，石墨舟价格昂贵。
石英吸笔，易碎，保持吸笔头的干净，整洁。
确认吸笔上的贴膜，是否干净整洁，24小时更换一次。
调节节流阀，控制真空的吸力。
Step1：用右手食指按住吸笔孔，与硅片的上方，平行的吸住硅片Step2：确认吸住硅片后从承载盒内，水平的拉出。
Step3：吸住硅片顺着舟叶往下滑。
保持平行，不能折硅片，容易破碎注意：无声操作Step6：硅片卡住工艺点后，食指松开，拉出吸笔。
Step5：碰到2号3号工艺点时，要轻轻的接触。
Step4：避免碰到1号工艺点，无声操作，往下滑。
1号2号3号注意：等硅片卡住之后，再松开，拉出吸笔。
注意：接触工艺点时，轻轻的接触，避免卡碎。
注意：避开工艺点，小心碰碎Step1：吸笔贴着硅片的面，平行的下去，吸住硅片。
Step2：吸住硅片后，轻轻往上提，如提不动，在左右晃晃Step3：拉出硅片后，轻轻的放入卸片盒内，，确认硅片脱落工艺点后，再拉出。
卸片盒与舟面成60°夹角。
注意：确认吸笔完全吸住片子，避免片子吸不住，注意：把片子放入卸片盒中，动作要轻，避免硅片从卸片盒导致由于吸笔吸不住，硅片直接掉落。
石墨舟、推车、吸笔、承载盒、卸片盒、周转箱。

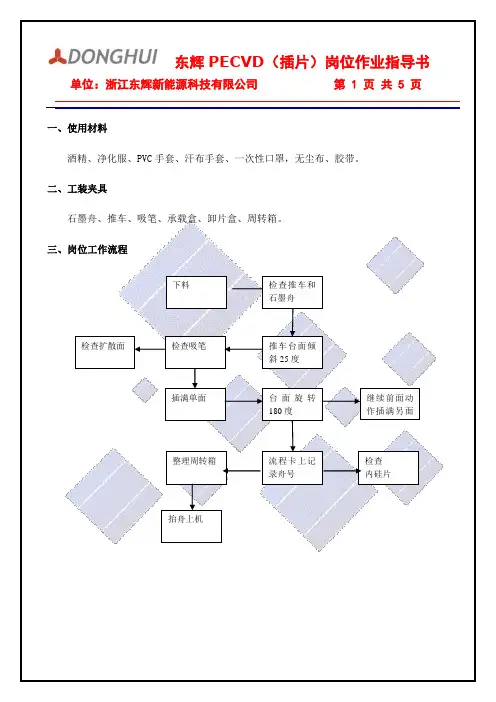

三、岗位工作流程 下料插满单面台面旋转180度流程卡上记录舟号检查吸笔推车台面倾斜25度抬舟上机 检查 内硅片继续前面动作插满另面整理周转箱检查扩散面检查推车和石墨舟正确佩戴手套、口罩PECVD操作规范2 签收上道流入的硅片。
从传递窗内，接收硅检流入的硅片，确认批次信息，如：批号、来源、数量等。
拒收不合格品；作业指导书先检查石墨舟与推车定位是否吻合、贴近，确认石墨舟是否有裂纹破损，螺母是否有松动；5 插片：）左手拿花篮，扩散面朝上（花篮突出面是扩散面为标志），右手拿吸笔；（2）车台面倾斜25度，硅片放入舟中时，硅片要插在三个工艺点与石墨舟片之间；作业指导书（3）单面插满后，把舟平放然后慢速均匀转动台面180度，继续开始的动作，直到一舟全部插满，）在流程卡上记录石墨舟号作业指导书到位，整理承载盒与周转箱；作业指导书7舟上料：首先确认硅片是否插到位，再确认石墨舟电极朝向，确认舟在浆上的位置；作业指导书8 下班之前清洁责任区域车间六、作业注意事项、有缺陷的舟车、石墨舟立刻隔离，标记清楚，并上报班组长。
、按批号顺序把周转箱放置在在途产品指定位置。
、插片前必须检查吸笔贴膜是否完好。
4、插片前必须确认扩散面，凸出面为扩散面。
5、石墨舟旋转时要避免碰到其它物件。
6、中断片不能直接用手取放。
1、插片时，若发现吸不牢片子，调整吸笔吸气气量，使之达到正常力度。
2、吸笔头发黑，及时更换吸笔套。
3、镀膜后出现大量吸笔印，及时检查吸笔，用酒精清理或更换吸笔套。
浙江东辉新能源科技有限公司生产部。

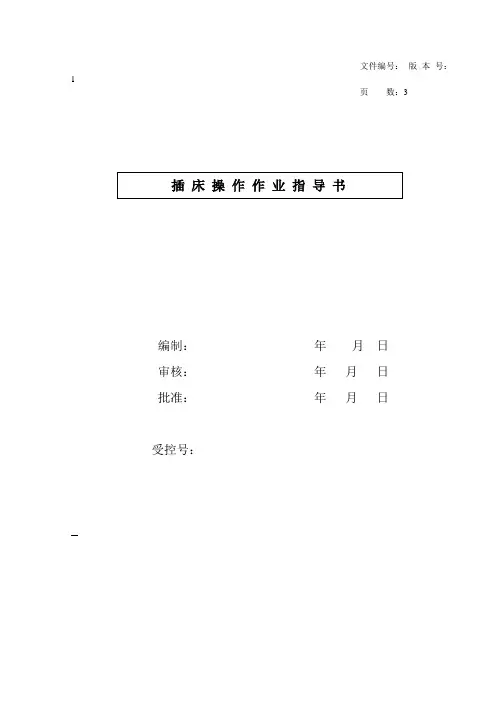

文件编号：版本号：1页数：3编制：年月日审核：年月日批准：年月日受控号：1 目的本规定为指导加工人员正确操作和使用插床、以及有关的注意事项。
2 适用范围适用于插床操作者。
3 职责相关车间负责人负责本操作规程的有效运行，插床操作人员必须以本规程实施作业。
4 操作程序4.1 加工前的准备4.1.1操作者必须在加工前仔细看清图纸工艺、做到图纸、工艺、工件三对照，有问题不得开始加工。
4.1.2根据图纸中的工艺要求和加工需要，正确选择刀杆、刀具、量具，并检查刀具、量具的精度是否符合加工和测量要求，刀具及刀杆应尽量选择大些使其有足够的强度和刚性，保证加工精度。
4.1.3 加工前必须检查毛坯及划线，或经由上道工序加工并和本工序有关的尺寸,以确定余量是否符合本工序加工要求。
4.1.4 加工前必须检查机床各部位是否完好，在开动机床，使其空运转３--５分钟，通过看、听和手感觉运转有无异常。
4.2 插削加工4.2.1 刀具装卡ａ刀具按装前一定要擦干净，不准敲打刀具和刀杆，以免损坏刀具和刀杆变弯。
ｂ刀具变钝后，必须重新刃磨才能使用。
ｃ刀杆卸下后必须悬挂起来，防止刀杆弯曲。
ｄ刀具、刀杆装夹一定要牢固，防止加工中出现松动，影响加工精度，刀杆伸出长度尽可能短。
4.2.2 工件的安装ａ根据工件形状设置压板，使工件装夹稳定可靠，刚性差的是悬空部位，必须在适当位置增加支承点，以减少变形。
ｂ装夹工件须考虑有足够的超稳量。
ｃ安装工件时，应按照工艺要求，选定基面，若工艺无要求，可任选基准面，但须保证加工后符合图纸要求。
ｄ安装工件，夹紧力必须在工件刚性较大的部位，夹紧力要考虑将工件压紧，又要考虑不能用力过大，以免将工件压坏。
ｅ装卡部位为已加工面时，必须垫铜垫以防止损坏已加工面。
ｆ工件安装时，在预压紧后，必须按划线，采用划针或角尺或百分表对基准面进行找正（找正精度按工艺说明控制），然后才能压紧，且压紧后还必须复查一遍，防止工件发生移动。
4.2.3 插削加工ａ精确地调整工件的位置和行程长度，以免插刀、工件、夹具、工作台碰撞。
一、目的
1.1规范生产现场的插片操作流程，确保硅片插片的效率和质量。
1.2降低由于人员操作不当而引起的硅片质量问题，如隐裂、崩边、缺角等。
1.3杜绝生产中异常事故的发生，保证生命和财产安全。
二、范围
适用于硅片部的硅片插片工序。
三、职责
3.1基层管理人员职责
3.1.1负责硅片插片工序的各项指导工作。
3.1.2制定和完善插片相应的标准流程，确保各项工作顺利开展。
3.1.3负责工作中涉及的必需品的领取和管理。
3.1.4维护生产现场的工作纪律。
3.1.5负责现场5S检查工作。
3.1.6负责新进员工的培训。
3.1.7做好下班时的交接班工作。
3.2直接操作员的职责
3.2.1必须穿戴好劳保防护用品。
3.2.2严格按照插片标准作业指导书进行硅片的插片操作。
3.2.3在作业过程中，必须经常检查清洗设备的运行情况。
发现异常情况及
时处理，如无法处理，应及时上报。
3.2.4负责设备的维护和保养工作。
3.2.5负责作业过程中，数据的记录和检查，应避免错记、漏记、不记的现
象出现。
3.2.6团结同事，互帮互助，大家同心协力完成各项工作任务。
3.2.7务必按时完成本班的工作任务，不能无故把本班的工作留到下个班。
四、作业内容
4.1插片作业流程
4.2工具准备及耗材准备
4.2.1 专用工具：晶片盒。
4.2.2个人工作防护用品：一次性乳胶手套，防水围裙等。
4.2.3 记号笔，中性笔。
4.3穿戴劳保用品
4.3.1作业前戴好干净的乳胶手套，系好防水围裙。
4.4核对随工单
4.4.1在取片的时候，必须确保每张随工单与预清洗出片时的顺序相对应。
4.5安装晶片盒
4.5.1检查晶片盒，将变形或者破损的晶片盒挑选出来，作好禁用标示
4.5.2根据硅片规格准备好相对应的晶片盒，晶片盒有两种规格：125*125、156*156。
4.5.3在操作面板上按“上行”按纽，使晶片盒固定架升起。
4.5.4把晶片盒装入固定架中。
4.6.1小水槽水位开关调节，要确保小水槽水位到达溢流出口。
将小水槽进
水开关调至约1/4开启状态。
控制溢流水流量不能太大。
4.6.2取适量的硅片在手中，最多75片。
4.6.3调节润滑水流开关，防止硅片粘结在一起，利于取片。
然后向滑台内
一片一片轻放硅片，硅片在水流带动下滑入晶片盒；在硅片经过感应
器后，晶片盒架自动上升一格，仪表计数一次。
插完第一个晶片盒的
第24片时，报警器提示这盒即将插满，插完第25片时暂停插片，待
固定升降架自动升到第2个晶片盒时再进行插排片，直到第3个晶片
盒插满硅片，设备进行提示，“当前数量”显示75。
4.6.4将插满片的晶片盒取下，放在水缸里。
把空的晶片盒放入固定架的夹
具内，启动“下行”开关后晶片盒固定架自动降到最下点，仪表“当
前数量”自动清零，即可进行下一次排片了。
若硅片受阻滞留于倒向
槽并超过一定时间（由程序设置），系统会发出警告。
4.7.1 设备启动。
将主电源开关打开.按下‘电源’按纽。
4.7.2 输入密码后进入主画面。
当前数量为当前排片数（最大数为75），日累计数量为当天累计数，该数量可根据需要进行清除。
如有异常仪表将显示“水位异常”“工位异常”。
点击“系
统菜单”可进入如下界面。
4.7.3操作画面
4.7.3.1自动排放水
设定排水片数为5000，排水时间为120S。
点击排水开关，使之处于“换水开”状态，即可按所设置程序运行。
4.7.3.2手动排放水
将设定排水片数数量设为“0”，将设定排水时间设为“0”点击排水开关，
使之处于“换水开”状态，即可进行手动进排水。
4.7.4参数设置画面
片25张距离：在晶片盒中，第1片和第25片之间的距离，为109mm。
间隔一距离：第一个晶片盒与第二个晶片盒之间的间隔距离，可以进行微调。
间隔二距离：第二个晶片盒与第三个晶片盒之间的间隔距离，可以进行微调。
原点偏移量：三个晶片盒整体的移动量，可以进行微调。
可以设置三组密码
五、注意事项
5.1 硅片搬运需小心轻放；
5.2 严格按工艺文件操作；
5.3 硅片篮装入插片机固定架上不可装反，并需安装到位；
5.4 从插片机取出硅片篮时务必双手顺势取出；
5.5 插片机暂停工作时，请及时关闭进水阀及相关电源;
5.6 发生异常或机器故障时可及时按“急停开关”停止作业；
5.7 非指定人员，请勿擅自更改工艺或设置；
5.8 随时保持工作场所的清洁，做好5S；
5.9 晶片盒位置检测传感器，可防止晶片盒放置不到位而发生意外，当传感器光路被遮挡，升降架将停止运行；
5.10原点传感器，可用来调整升降架的原点位置，当装片起始位置有误差时，根据情况上下微调传感器位置；再运行几次“回原点”/“下行”，将位置调准。
5.11 滑台水流量、储片水槽水流量、各排水阀的调节均在机器右侧；水箱水位可由溢流管、溢流孔进行微调；
5.12 当出现水流量明显减少时，应及时停机清理水过滤器；清理过滤器时应在停机状态下进行，先关闭进出水阀门，由过滤器底阀排空过滤器内存水，再打开过滤器，取出滤芯清理；滤芯使用大约半个月后会失效，应及时更换；
5.13 装片水箱排水口设有挡污滤网，排空存水后，可取出碎硅料、杂物等。
六、异常情况
碎片处理。
正常插片至任意片数时，出现碎片。
第25片，50片除外；处理方式：按“上行”按钮，但拉盒不能至上位，再按“急停”，拿掉碎片，按“下行”按钮，自动停止上此碎片处，可继续插片。
若出现在最后几片时，因为很难判断
拉盒是否上升至上位，所以应直接取出晶片盒，然后手动插片。
此资料为宜昌南玻硅材料有限有限公司机密与专有财产，非经书面许可
，不得对外透露、复印、使用本资料，或转变为其它行式使用。
This material is confidential property of CSG YICHANG ,LTD. Unauthorized distribution, copy, use or modification is prohibited.
11 七 设备的维护与保养
7.1定期清洁机身、控制电柜表面、操作屏及工作现场。
7.2定期清理插片缓冲槽内的沉积物，以防堵塞水管。
7.3清除无关物品，相关工具，附件等摆放整洁。
八、设备安全
8.1不能湿手触碰电控柜，以防触电。
8.2不能违章操作。
九、相关文件
9.1插片设备操作说明书。
9.2插片机维修说明书。
十、相关表格
10.1插片设备保养表。
10.2插片机运行记录表。
