净化空调系统基础培训
中效过滤器
对大于1um的粒子能有效过滤，
初效袋式过滤器
大多数情况下用于高效过滤器的前
级保护；
高效过滤器
高效分为亚高效、高效、超高效过滤器 ；一般滤料为超细玻璃纤维加工成纸状；亚 高效<1um、高效≥0.5 μ m、超高效≥0.1 μ m 。
高效过滤器
相关知识
❖过滤器更换：
初效过滤器： 1、过滤器两侧压差接近 初始 压差的两倍； 2、初效过滤器一年/次。
相关知识
❖ 过滤器：
➢ 按功效分：初效、中效、亚高效、高效、超高效； ➢ 按过滤器的构造分：浸油金属、网络过滤器、静电过
滤器、纤维过滤器 。
相关知识
❖ 过滤器：
初效过滤器：
初效空气过滤器主要以捕集5μm以上颗粒 灰尘及各种空气悬浮物，一般应用于：空调 系统的初效过滤、多级过滤系统的预过滤。 其结构形式有：板式、折叠式、袋式三种。
第二节 净化空调基础知识
基础知识
❖ GMP相关（一）：
1、进入洁净室(区)的空气必须净化，并根据生产工艺要 求划分空气洁净级别。洁净室(区)内空气的微生物数和尘 粒数应定期监测，监测结果应记录存档。 2、洁净室(区)的窗户、天棚及进入室内的管道、风口、 灯具与墙壁或天棚的连接部位均应密封。空气洁净级别不 同的相邻房间之间的静压差应大于10帕，洁净室(区)与 室外大气的静压差应大于10帕，并应有指示压差的装置 。 3、不同空气洁净级别的洁净室(区)之间的人员及物料出 入，应有防止交叉污染的措施。
净化空调系统基础培训
2024/2/1
目录
工艺流程及各组成部分相关知识 净化空调基础知识 温、湿度控制 压差控制 日常监控
净化空调验证
第一节 工艺流程及各部分相关知识
空调考试题答案
净化空调系统培训考试答案
一、填空题，请将正确答案填在横线上。
1、空调机组是一种对空气进行如过滤、冷却、加热、加湿、热回收、减湿等多功能处理的产品，广泛应用于办公室、宾馆、工厂、体育场所、会场、商场、计算机房、医院、实验室等舒适性和工艺性空调系统。
2、空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组。
3、温度的调节：室内温度要求在18－26℃之间。
如送风温度偏低，应打开一次加热段蒸汽阀门，使送风温度达到要求。
如一次加热后温度仍较低，则可打开二次加热段蒸汽阀门进行空气加热。
如夏天空气温度偏高，则应打开表冷挡水段，对空气进行降温处理。
4、湿度的调节：室内湿度要求在45％－65％如湿度过高，则应先打开表冷挡水段，将空气内的水份去除后，再进行加热。
如送风湿度偏低，则应打开高压喷雾加湿器进行加湿处理。
5、应该经常检查过滤器的积灰情况，当阻力达到规定值时，应清洗或更换。
应定期检查风机传动皮带的磨损情况，必要时应更换。
风机与电机的轴承应定期加油，以提高运转效率和寿命。
6、定期检查组合式空调机组的电气设备，不得有漏电现象发生。
定期检查密封条是否老化或损坏，风机接头是否破损，如有，应及时更换。
7、注意蒸发器、管道的绝热材料的完好，如发现破损、脱落应及时修补。
保持绝热材料的完整。
洁净空调系统培训课件(共 39张PPT)
}
}
GMP对制药洁净环境要求
} 控制措施解析： 空调系统送风、回风、排风（布置图） 洁净区平面布置（布置图） 制定空调净化机组的压差、温度、湿 度监测规程，设置压差、温度、湿度 监测点，定期进行监测和记录（规程 及相应的记录） 制定洁净区换气次数、温湿度、压差、 洁净度的标准，并定期进行验证（标 准和验证记录）
GMP对制药洁净环境要求
2010版GMP条款 第五十三条 产尘操作间（如干燥物料或产品的取样、 称量、混合、包装等操作间）应当保持相对负压或采取 专门的措施，防止粉尘扩散、避免交叉污染并便于清洁。 控制措施解析：
1、对产尘操作采取专门的控制措施，例如独立的除尘系统 2、对压差进行设计要求，一般采取相对走廊及相邻房间负 压设计，并安装压差监控装置，日常进行监控记录
洁净空调系统培训
刘万磊 2016年9月20日 制剂工程设备车间
目录
u u u u GMP对制药洁净环境要求 净化空调系统的构成 净化空调测试与验证管理 净化空调系统的日常管理
GMP对制药洁净环境要求
GMP对制药环境控制的目的 GMP实施指南2010版：空调系统作为药品生产质量控制系统的重要组成 ，药品生产企业HVAC 系统主要通过对药品生产环境的空气温度、湿度、 悬浮粒子、微生物等的控制和监测，确保环境参数符合药品质量的要求， 避免空气污染和交叉污染的发生，同时为操作人员提供舒适的环境。另外 药厂HVAC系统还可起到减少和防止药品在生产过程中对人造成的不利影 响，并且保护周围的环境。 释疑解析： 主要控制指标 1.温度、湿度； 2.悬浮粒子； 3.微生物； 4.压差梯度。
悬浮粒子最大允许数/立方米 洁净度级别 ≥0.5μm A级(1) B级 C级 D级 3520 3520 352000 3520000 静态 ≥5.0μm(2) 20 29 2900 29000 ≥0.5μm 3520 352000 3520000 不作规定 动态(3) ≥5.0μm 20 2900 29000 不作规定
洁净空调系统的运行管理与验证
● V=0.40
● V=0.47
● V=0.46
● V=0.47
● V=0.42
● V=0.41
● V=0.40
● V=0.46
● V=0.40
● V=0.42
● V=0.4
• 平均风速： V=0.43m/s；
• 风速的均匀 率：9.5%。
● V=0.44
● V=0.40
● V=0.45
● V=0.47
层流风速 影响洁净度和微生物
HEPA泄漏检测 影响洁净度和微生物
静压差 影响洁净度和微生物
照度 影响产品的工艺条件
室内温度和相对湿度 主要影响产品工艺条件和细菌
的繁殖条件、由操作舒适度带来的对 产品质量的影响 噪声
影响人员舒适度
系统自净时间 代表洁净室系统的洁净状态的
“恢复能力”；影响洁净度和微生物 悬浮粒子和微生物
房间单独控制温度系统
排风 10
HVAC系统的日常运行管理与监控
➢ 日常运行管理：
洁净空调机组：过滤器状态、风机运行状态（启停、频率）、异常声 音、轴承润滑、皮带松紧程度、阀门开度（湿度、温度、风量等）；
冷却系统：温度、压力、异常声音、润滑、皮带松紧程度、水质管理； 冷冻系统：温度、压力、水质管理； 水泵：异常声音、润滑。
特别是更衣室： – 更衣室应有足够的换气次数。更衣室后段的静态级别应与其相应 洁净区的级别相同。（附录1《无菌药品》第三十条）
30
压差管理3
标准：EU-GMP：10--15Pa; FDA:=12.5Pa 2010版GMP ≥10Pa
压差的参考值 ∆P=12.5Pa，使空调系统周期运行费用缩到最小
送风均匀性不好的单向流洁净区需要更高的送风速度才能维持所需求 的洁净度，从而增加运行能耗。
● V=0.47
● V=0.46
● V=0.47
● V=0.42
● V=0.41
● V=0.40
● V=0.46
● V=0.40
● V=0.42
● V=0.4
• 平均风速： V=0.43m/s；
• 风速的均匀 率：9.5%。
● V=0.44
● V=0.40
● V=0.45
● V=0.47
层流风速 影响洁净度和微生物
HEPA泄漏检测 影响洁净度和微生物
静压差 影响洁净度和微生物
照度 影响产品的工艺条件
室内温度和相对湿度 主要影响产品工艺条件和细菌
的繁殖条件、由操作舒适度带来的对 产品质量的影响 噪声
影响人员舒适度
系统自净时间 代表洁净室系统的洁净状态的
“恢复能力”；影响洁净度和微生物 悬浮粒子和微生物
房间单独控制温度系统
排风 10
HVAC系统的日常运行管理与监控
➢ 日常运行管理：
洁净空调机组：过滤器状态、风机运行状态（启停、频率）、异常声 音、轴承润滑、皮带松紧程度、阀门开度（湿度、温度、风量等）；
冷却系统：温度、压力、异常声音、润滑、皮带松紧程度、水质管理； 冷冻系统：温度、压力、水质管理； 水泵：异常声音、润滑。
特别是更衣室： – 更衣室应有足够的换气次数。更衣室后段的静态级别应与其相应 洁净区的级别相同。（附录1《无菌药品》第三十条）
30
压差管理3
标准：EU-GMP：10--15Pa; FDA:=12.5Pa 2010版GMP ≥10Pa
压差的参考值 ∆P=12.5Pa，使空调系统周期运行费用缩到最小
送风均匀性不好的单向流洁净区需要更高的送风速度才能维持所需求 的洁净度，从而增加运行能耗。
空调培训
空调控制系统培训一、空调的主要作用：首先保证最小送风量，其次控制房间的温度、湿度、压力、洁净度。
二、空调系统的名称：1、净化空调机组（AHU）：空调机组的统称2、新风空调机组（MAU）：新风送风机组系统（直流系统）和全新风空调机组，新风送风机组一般包括新风阀、电加热（北方）、热水盘管、冷水盘管、热水盘管、初效和中效、送风机，其他元件包括室外温湿度、防冻开关、管道温湿度、检测风机运行元件（与电加热连锁元件，含风速传感器或风流开关或压力开关等），全新风空调机组一般包括新风机组的所有元件，其它包括排风机、排风阀、房间温湿度、压力、高效过滤器等。
两者的主要区别：新风送风机组主要给RAU系统送风，全新风空调机组主要用于有污染源对人体或产品有害的系统，如病毒实验室等。
新风送风机组系统（直流系统）全新风空调机组，主要用于有病原体的实验室，如下：3、洁净空气循环机组（RAU）：含有回风的循环机组，主要元件和全新风空调机组差不多，视具体情况定。
RAU排风机组RAU回风机组4、其它空调组合：风机过滤器单元(FFU),主要由风机和过滤器组成，此方案多用于不同温、湿度和洁净度要求的洁净室；干盘管(DC)，主要元件由水阀组成，同一区域不同房间要求的温度不同，需要加DC。
三、空调机组的冷源/热源：冷源：冷冻水（除湿时冷冻水温度必须小于室外空气的露点）热源：热水、蒸汽、电加热器加湿源：蒸汽，电极加湿器，喷雾加湿（蒸汽的产生方式不同）四、空调系统的组成元件及主要作用：1、风阀：风阀一般有两种（1）、模拟风阀，模拟量控制，控制信号（0`10V），反馈信号（（0~100%）一般可手动设定开度或自动调节。
（2）、双DO风阀（开关量风阀），数字量控制，带开关反馈信号，除非阀门需要判断全开或者全关，经过编程，可以当模拟阀使用，一般可手动设定开度或自动调节。
在调试的过程中，一定要把风阀的开关状态调试好，如果风阀方向接反，风机长时间运行容易使风机机箱或者风阀变形。
空调净化系统培训课件资料
8
第八页，编辑于星期日：五点 十二分。
三，空调机操作和注意事项
1.流程：
检查正常
停机
启动除尘风机
启动空调 按反顺序
9
第九页，编辑于星期日：五点 十二分。
开机前检查项目：
• 1.电源380V
• 2.进.回送风阀正确位置
• 3.初、中效、压差表读数在零位
• 4.检查记录及冷水、蒸汽供应正常 • 5.检查设备清洁及状态
关闭空调机新风进口阀门80%
启动空调机
启动臭氧发生器并设定消毒时间
消毒结束臭氧
发生器自动停机 恢复新风进口阀门至零位 继续
运行 当臭氧浓度小于0.1ppm 停机
13
第十三页，编辑于星期日：五点 十二分。
3.过滤系统的清洗
条件： 1. 停机大于3天重新使用前或更换品种 2. 初/中效过滤器终阻力达到规定值时（初效80-
＜1
＜1
10
5
5
5
100
50
25
-
200
100
60
-
7
第七页，编辑于星期日：五点 十二分。
因为洁净区有一定空气洁净度的要求和区域划 分，以适应生产工艺要求，避免污染和交叉污染， 确保药品生产质量，所以生产中普遍采用空调 净 化系统来解决送风问题。
1.通过净化处理能有效去除空气中尘埃粒子，浮游菌 2.产生一定风速使洁净区域始终保持正压 3.可以加湿调温 4.有助于洁净区域的清洁和消毒
要求：1，该机组维护，保养或检修均应做好相关记录
2，应备有：温度计，声级计，微压差计，尘埃粒子器， 风速仪，温湿度仪，以便验证或日常检查
24
第二十四页，编辑于星期日：五点 十二分。
第八页，编辑于星期日：五点 十二分。
三，空调机操作和注意事项
1.流程：
检查正常
停机
启动除尘风机
启动空调 按反顺序
9
第九页，编辑于星期日：五点 十二分。
开机前检查项目：
• 1.电源380V
• 2.进.回送风阀正确位置
• 3.初、中效、压差表读数在零位
• 4.检查记录及冷水、蒸汽供应正常 • 5.检查设备清洁及状态
关闭空调机新风进口阀门80%
启动空调机
启动臭氧发生器并设定消毒时间
消毒结束臭氧
发生器自动停机 恢复新风进口阀门至零位 继续
运行 当臭氧浓度小于0.1ppm 停机
13
第十三页，编辑于星期日：五点 十二分。
3.过滤系统的清洗
条件： 1. 停机大于3天重新使用前或更换品种 2. 初/中效过滤器终阻力达到规定值时（初效80-
＜1
＜1
10
5
5
5
100
50
25
-
200
100
60
-
7
第七页，编辑于星期日：五点 十二分。
因为洁净区有一定空气洁净度的要求和区域划 分，以适应生产工艺要求，避免污染和交叉污染， 确保药品生产质量，所以生产中普遍采用空调 净 化系统来解决送风问题。
1.通过净化处理能有效去除空气中尘埃粒子，浮游菌 2.产生一定风速使洁净区域始终保持正压 3.可以加湿调温 4.有助于洁净区域的清洁和消毒
要求：1，该机组维护，保养或检修均应做好相关记录
2，应备有：温度计，声级计，微压差计，尘埃粒子器， 风速仪，温湿度仪，以便验证或日常检查
24
第二十四页，编辑于星期日：五点 十二分。
药厂净化空调系统培训PPT课件
药厂净化空调系统的历史与发展
历史
药厂净化空调系统起源于20世纪60年代，随着制药行业的发展和GMP标准的 实施，药厂净化空调系统逐渐得到广泛应用。
发展
随着科技的进步和制药行业的需求变化，药厂净化空调系统在技术、能效和智 能化方面不断取得突破，未来将朝着更加高效、节能和环保的方向发展。
02
药厂净化空调系统的组 成与工作原理
空气处理机组
总结词
空气处理机组是药厂净化空调系统的核心组成部分，用于对 空气进行加热、冷却、加湿、去湿和过滤等处理，以满足药 厂的生产工艺要求。
详细描述
空气处理机组通常包括空气过滤器、表冷器、加热器、加湿 器、去湿器和风机等设备。这些设备通过合理的组合和程序 控制，实现对空气的处理。
空气的输送与分配
药厂净化空调系统培训PPT课件
目录
• 药厂净化空调系统概述 • 药厂净化空调系统的组成与工作原理 • 药厂净化空调系统的维护与管理 • 药厂净化空调系统的节能与环保 • 药厂净化空调系统的安全与防护
01
药厂净化空调系统概述
定义与功能
定义
药厂净化空调系统是一种特殊的 空调系统，专为制药行业设计， 用于控制和维持制药环境的空气 质量和洁净度。
总结词
空气的输送与分配系统负责将处理后的空气输送到药厂各生产区域，并根据需要 调节各区域的空气流量和压力。
详细描述
该系统通常由风管、风口、调节阀和风机等组成。通过合理设计风管布局和风口 数量，确保各区域获得适当的新鲜空气量，并保持稳定的压力分布。
空气的过滤与净化
总结词
空气的过滤与净化系统是药厂净化空 调系统的重要组成部分，用于去除空 气中的尘埃、细菌和其他有害物质， 保证生产环境的洁净度。
(完整版)净化空调培训教材

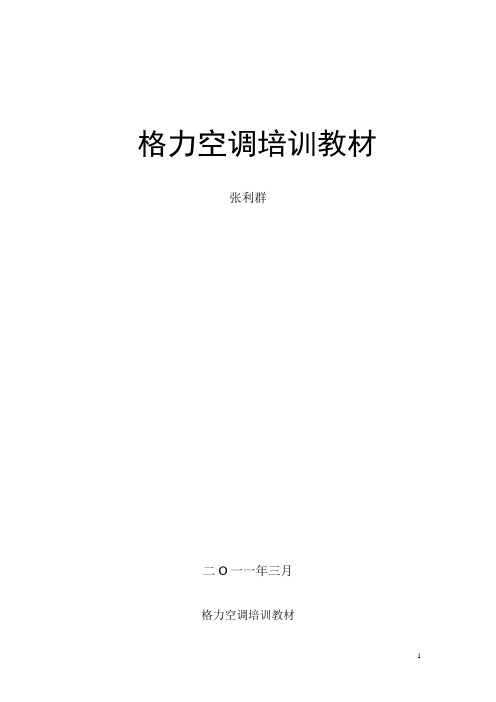

格力空调培训教材张利群二O一一年三月格力空调培训教材目录一.空气调节和空气净化的基础知识（一）空气调节的基本概念A. 空气调节及其分类B. 湿空气的焓湿图及其应用1. 湿空气的焓湿图2. 焓湿图中的名词定义3. 焓湿图的应用4. 焓湿图应用的举例C. 空调送回风的气流组织（二）空气净化的基础知识A. 洁净室及其四大要素B. 洁净室的应用及其分类C. 洁净室与一般空调的差别D. 工业洁净室与生物洁净室的差别E. 洁净室洁净度的等级标准二．洁净室的设计(一) 洁净室设计前的准备工作及应收集的有关数据和资料A. 收集国家和地方有关洁净室建设的政策，标准，规范B. 研读该项目的（可行性研究报告）和（设计任务书）C. 收集建厂地区的气象，水文，地质和周围环境的资料D. 收集生产工艺对环境的要求和生产工艺的有关资料E. 收集洁净室的建筑和结构的有关资料F. 了解有关能源（冷源，热源，电源）的情况及其供应G. 了解当地有关消防和环保部门的要求H. 了解相关专业的情况和要求I…收集有关的设备，材料等资料（二）净化空调系统的负荷计算A. 洁净室的热负荷（Q）计算（热平衡计算）洁净室的热负荷包括下列各项1. 围护结构的热负荷2. 室内人员热负荷3. 室内照明热负荷4. 室内设备热负荷5. FFU的热负荷6. 洁净室的总热负荷计算B. 洁净室的湿负荷（W）计算（湿平衡计算）洁净室的总湿负荷包括下列各项1. 室内人员湿负荷2. 室内设备湿负荷3. 洁净室的总湿负荷计算C. 洁净室的湿热比（ε）计算D. 洁净室的发尘源及其发尘量1. 人员发尘2. 工艺设备和工艺过程的发尘3. 建筑材料的发尘E. 洁净室的风量（L）计算（风平衡计算）1. 洁净室的送风量（L送）计算⑴. 消除余热的送风量（L送1）⑵. 消除余湿的送风量（L送2）⑶. 净化送风量（L送3）2. 洁净室的新风量（L新）计算⑴洁净室的排风量（L排）⑵洁净室的正压漏风量（L正）⑶洁净室内人员新风量（L人）⑷洁净室的新风量（L新）F. 净化空调系统的总冷量（Q冷）、总加热量（Q热）、总加湿量（W）的计算1. 一次回风的空气处理方案2. 一、二次回风的空气处理方案3. 新风机组（MAU）加风机过滤器单元（FFU）加干冷盘管（DC）的空气处理方案G. 净化空调系统的水利计算（阻力平衡计算）1. 摩擦阻力计算2. 局部阻力计3. 总阻力（三）洁净室净化空调系统的划分A. 排风系统划分的原则B.净化空调系统划分的原则（四）洁净室净化空调系统送风型式的比较和选择A. 净化送风与空调送风合一的型式1. AHU全新风的净化空调送风型式2. AHU一次回风净化空调送风型式3. AHU 一、二次回风净化空调送风型式4. MAU+RAU的净化空调送风型式B. 净化送风与空调送风分离的型式1. AHU(MAU)+FFU的净化空调送风型式2. MAU+RAU+FFU的净化空调送风型式3. MAU+DC+FFU的净化空调送风型式(五) 洁净室净化空调系统的冷，热源A.净化空调系统冷源的选择B.净化空调系统热源的选择（六）洁净室净化空调系统的节能A. 洁净室的空调负荷B. 洁净室空调的负荷特点C. 洁净室空调的节能措施三．净化空调设备（一）空气的过滤的基本知识及空气过滤的选择应用A．过滤机理和过滤器的分类B. 过滤效率的测试方法C．过滤器的功能及作用（二）空气处理机组（空调器）的选择A. 工业洁净室用空调机组B. 生物洁净室用空调机组C. 表冷器，加热器，加湿器的选择D．淋水室和化学过滤器的选择E. 消声器和消声弯头的选择F.净化空调机组送风机的选择G.FFU和干冷盘管的选择1．FFU2．干冷盘管（三）局部净化设备A．吹淋室B．自净器C．净化工作台D．生物安全柜E．层流罩四．洁净室的建造特点（一）建造的洁净室必须保证生产工艺所要求的各项参数（二）建造的洁净室要具有一定的灵活性（三）建造洁净室需要较大的投资（四）洁净室运行耗电量大运行费用高五．洁净室的竣工验收调试，性能测试和洁净室的综合评价（一）调试前的准备工作（二）单机试车（三）联动调试（四）洁净室的性能测试和综合评价六．洁净室的性能测试（一）洁净室性能测试的目的（二）洁净室性能测试的内容（三）洁净室性能测试的主要仪器和仪表（四）洁净室性能测试的方法七．洁净室维护管理的一问题（一）过滤器的基本知识及其维护管理（二）洁净室的发尘源和洁净室的清埽（三）洁净室的空气品质（四）洁净工作服及其清洗（五）洁净区厕所的设置（六）值班风机的设置（七）吹淋室的设置及吹淋效果（八）洁净室的正压维持（九）洁净室的消毒和灭菌（十）洁净室的颜色处理（十一）洁净室的静电和静电的消除（十二）洁净室的防火和防爆（十三）洁净室的能耗和节能（十四）洁净室的竣工验收调试和在线测试（十五）净化空调系统的家湿问题（十六）净化空调系统的管道保温和防结露问题（十七）净化空调系统的加热问题八，三个净化工程的典型案例（一）大面积ISO 6级顶送顶回非单向流洁净室工程案例（二）深圳清溢精密光电有限公司的一级洁净厂房（三）北京航天光学遥感特殊交大实验室矢流洁净室设计案例格力空调培训教材一. 空气调节和空气净化的基础知识（一）空气调节的基本概念A, 空气调节及其分类空气调节就是使房间或封闭空间的温度，相对湿度，洁净度，和气流速度等参数均达到给定要求的技术。
