水电站 规划部分
HYDROPOWER ENGINEERING
课程总复习
水力发电原理、电站工作参数 水能资源开发方式与水电站的类型
水轮机部分
类型与结构组成 工作原理与相似理论 水轮机特性曲线 水轮机选型设计 水轮ቤተ መጻሕፍቲ ባይዱ调速设备
水电站 引水建筑物部分
HYDROPOWER ENGINEERING
水电站进水口 水电站引水明渠、隧洞 压力前池与日调节池 压力管道 水击及调节保证计算 水击现象、水击基本方程、水击类型 简单管水击简化计算 机组转速变化计算 调保计算标准与措施 调压室的作用
水电站 水电站厂房部分
水电站厂房布置设计
厂房组成
HYDROPOWER ENGINEERING
厂房的机电设备：水流系统、电流系统、机械控制设备系 统、电气控制设备系统、辅助设备系统 厂房建筑物组成：主厂房、副厂房、变压器场及高压开关 站 立轴机组厂房布置 卧轴机组厂房布置
水电站厂房结构设计
结构特点 发电机机座结构设计 蜗壳与尾水管结构设计

支墩设计
主要承受法向力和摩擦力； 主要承受法向力和摩擦力； 满足抗滑稳定要求，确定支墩重量， 满足抗滑稳定要求，确定支墩重量，地基应 力校核同镇墩。 力校核同镇墩。
水电站
HYDROPOWER ENGINEERING
七、露天钢管管身设计 露天钢管的荷载
内水压力、钢管自重、温度变化力、镇墩及 支墩不均匀沉降引起的力、风雪荷载、地震 荷载等 根据工程的具体情况，选择设计计算工况与 荷载组合
露天钢管管身的应力分析
正常运行充满水情况 跨中断面的管壁应力 径向应力 切向（环向）应力 轴向应力 自重引起的轴向弯曲应力 各轴向力引起的应力
水电站
HYDROPOWER ENGINEERING
支承环附近断面的管壁应力 与跨中断面不同之处是多一项剪力 引起的剪应力 支承环断面的应力 轴向应力σx 轴向弯曲应力 局部弯曲应力 轴向力引起的应力 剪应力 切向应力σz 应用第四强度理论进行强度校核
水电站
HYDROPOWER ENGINEERING
水电站 镇墩与支墩
布置及型式 镇墩
HYDROPOWER ENGINEERING
布置在水管轴线方向改变的地方；水管直线段 较长时，每隔80至120m应设置一镇墩。相当于 连续梁的固定端。 两种型式：封闭式与开敞式。开敞式易于检修， 但镇墩处管壁应力不均匀，适用于水头不高情 况。封闭式用得较多。
八、分岔管
布置与体型
分岔形式：卜形和Y形 分岔管由薄壳和刚度较大的加强梁组成，是一个空间结构
几种常用的岔管
贴边岔管（图8-36） 三梁岔管（图8-37） 月牙肋岔管（图8-38） 球形岔管（图8-40） 无梁岔管（图8-41）
LET‘S HAVE A BREAK ！

第23页/共51页
第十一章 引水式地面厂房布置设计
第五节 装配场
功用：提供机组主要部件组装、检修的场地。
一、桥式起重机（桥吊）的选型
桥机类型：A.单小车桥吊；B.双小车桥吊。 选型依据：主厂房内需吊运的最重部件的重量。
最重部件一般为发电机转子（带轴）。 选型原则：技术经济比较确定桥吊的台数、类型及型号。 桥吊的特征参数：
P32
第19页/共51页
第十一章 引水式地面厂房布置设计
第四节 水轮机层及发电机层
二、发电机层的布置
1.设备布置
(1) 发电机：常见的布置方式有:上机架埋入式、定子埋 入式及定子外露式等三种。 相邻两台发电机之间的净距一般应不小于1.5m。
(2) 机旁盘：应布置在厂房的一侧（上游或下游），并应 尽量靠近调速器的操作柜及油压设备,且三者之间应 有不小于1.0m的间距。
1.跨度：应采用标准跨度LK。 2.安装高程：按需吊运的最大、最长部件及发电
机层设备布置等情况确定。
第24页/共51页
第十一章 引水式地面厂房布置设计
第五节 装配场
二、装配场的布置要点
1、装配场一般均布置在发电机层的一端，与主机房同宽。 一般与发电机层同层布置，也可与发电机层地坪不同高。
2、装配场的面积应满足一台机组大修的需要。一台机组大 修需要布置的检修部件通常为四大件： A、发电机转子； B、发电机上机架； C、水轮机转轮； D、水轮机顶盖。
第二节 水电站厂房的组成
二、厂房的建筑物组成
厂房枢纽建筑物一般由四部分建筑物组成： （1）主厂房； （2）副厂房； （3）变压器场； （4）高压开关站。 见图11-1。
第12页/共51页
第十一章 引水式地面厂房布置设计

水 轮 发 电 机 组
水轮机是将水能转变 为旋转机械能，从而带 动发电机发出电能的一 种机械。
水轮机与发电机联接 成的整体称为水轮发电 机组。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
冲击式水轮机
斜击式水轮机
水流由喷嘴喷射出来沿着与转轮旋转平面成某一角度进入叶 片，适用于高水头，中小型的水电站
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
冲击式水轮机
双击式水轮机
水力发电站按组成建筑物特征的主要类型
❖ 引水式水电站
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
水力发电站按组成建筑物特征的主要类型
❖ 引水式水电站
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1—导叶；2—叶片；3—轮毂
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

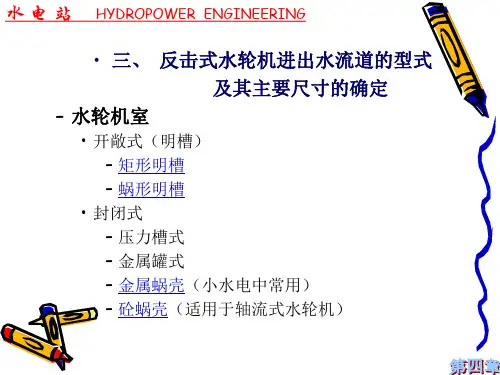

反击式水轮机
轴流式：轴向进流，轴向出流
1
4
2
4
3
5
1－导叶；2－叶片；3－轮毂 4－蜗壳；5－尾水管
