数控车削编程试卷及答案
广 西 交 通 运 输 学 校 试 题（2011—2012 学年度第 一 学期） 课程名称：数控车编程（A 卷）考核时长：120分钟 考核方式： 开卷1—5 √√×××6—10 √√√××11—15 √√√××16—20 √×××√2、（）辅助功能M08代码表示冷却液开启。
3、（）车削固定循环中，车外圆时是先走Z轴，再走X轴。
4、（）对于后置刀架来说，顺车时，G02为顺（凹）圆加工，G03为逆（凸）圆加工。
5、（）程序段N10 T0105的编程格式是错误的。
6、（）一个程序段定义一个将由数控装置执行的指令行。
7、（）对刀点是用来确定工件坐标系与机床坐标系空间位置关系的参考点。
8、（）在“MDI（录入）”方式中可以执行G74、G75指令时。
9、（）在复合循环指令G71中可以调用子程序。
10、（）GSK—980T车削系统检验刀补时可以手动换刀。
11、（）在“自动”方式下可以按下系统面板上的“冷却液启动”键开启冷却液。
12、（）GSK—980T车削系统在输入刀补时如果是非零整数需要加小数点。
13、（）循环编程指令的循环起点和循环终点相同。
14、（）Z--M20X4（P2）螺纹的导程是2。
15、（）数控车床回零时先回Z轴再回X轴。
16、（）在G71循环中，顺序号ns~nf之间程序段中的F功能都无效。
17、（）M98P32103表示调用名为O3210的程序3次。
18、（）当使用恒线速切削时，工件直径越大，主轴转速越高。
19、（）按照数控系统要求的格式编写完成的程序单可以直接用于生产加工。
20、（）数控机床集机械、电气、液压、气动、微电子和信息等多项技术为一体。
三、综合应用题，请认真阅读零件图1，回答下列问题。
（60′）毛坯：φ35X150；零件图1 螺纹圆锥轴。
数控编程与操作试卷A答案
数控编程与操作试卷A答案⼴西⼯学院⿅⼭学院2011—2012 学年第 1 学期课程考核试题答案考核课程数控编程与操作（ A 卷）考核班级数控L081 082学⽣数105 印数110 考核⽅式闭卷考核时间120 分钟⼀填空题（10分）1 数控机床按控制系统功能特点分类分为：点位、直线和轮廓。
2 数控机床的坐标采⽤右⼿直⾓笛卡尔其中⼤拇指的⽅向为 X 轴的正⽅向，⾷指为Y 轴的正⽅向，中指为 Z 轴的正⽅向。
3 数控机床的Z轴的正⽅向为增⼤⼯件与⼑具之间的距离的⽅向。
4. 圆弧插补指令G03 X Y I J 中，I、J后的值表⽰圆⼼减起点5.数控车床的混合编程是指可同时采⽤增量和绝对编程6. G71在车床上意思是---纵切削粗车复合循环7.机床接通电源后的回零操作是使⼑具或⼯作台退回到纵向粗车符合循环。
8.编程时可将重复出现的程序编成⼦程序，使⽤时可以由 M98 多次重复调⽤。
9.在数控铣床上加⼯整圆时，为避免⼯件表⾯产⽣⼑痕，⼑具从起始点沿圆弧表⾯的切向进⼊，进⾏圆弧铣削加⼯；整圆加⼯完毕退⼑时，顺着圆弧表⾯的切向退出。
10.铣削平⾯轮廓曲线⼯件时，铣⼑半径应⼩于⼯件轮廓的最⼩凹圆半径。
⼆简答题（20）1 数控车床上G73复合循环加⼯指令包括那些内容？请写出改循环的格式，并画出改循环的⾛⼑路线图。
G73 U △i W △k R ;G73 P ns Q nf U △u W △w F S T2 简述数控编程的内容。
数控机床程序编制的内容包括：分析⼯件图样、确定加⼯⼯艺过程、数值计算、编写零件加⼯程序单、程序输⼊数控系统、校对加⼯程序和⾸件试加⼯。
3孔加⼯循环包括那些指令？请列举出来，孔加⼯循环有那些基本动作？请画出其基本动作。
G73 G83 G81 G82 G85 G86G761、在XY平⾯定位2、快速移动到R平⾯3、孔的切削加⼯4、孔底动作5、返回到R平⾯6、返回到起始点。
4 请简要叙述⼯序划分的原则有那⼏条？对于加⼯后变形较⼤的零件需按什么⼯序划分？⼯序集中原则和⼯序分散原则数控机床加⼯零件，⼀般按⼯序集中原则，⼯序划分⽅法有：1、按所⽤⼑具划分适⽤于⼯件待加⼯⾯较多、机床连续⼯作时间较长、程序编制和检查难度⼤的情况，加⼯中⼼常⽤此⽅法。
数控加工编程完整版
数控加工编程标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]XXXX大学《数控加工工艺与编程》课程设计说明书学院：航空制造工程学院专业：机械设计制造及其自动化课程名称：《数控加工工艺与编程》课程设计学生姓名：XXX学号：XXXXXXXX设计题目：铣削零件的数控加工工艺与编程设计起迄日期:2XXXX指导教师:XXX上交资料要求：1、电子文档：零件的模型与工程图文档、 NC文件、设计说明书word稿等2、设计说明书纸质打印稿等（与电子档相同）【摘要】数控技术及数控机床在当今机械制造业中的重要地位和巨大效益，显示了其在国家基础工业现代化中的战略性作用，并已成为传统机械制造工业提升改造和实现自动化、柔性化、集成化生产的重要手段和标志。
数控技术及数控机床的广泛应用，给机械制造业的产业结构、产品种类和档次以及生产方式带来了革命性的变化。
数控机床是现代加工车间最重要的装备。
在数控编程中，工艺分析和工艺设计是至观重要的，在加工前都要对所加工零件进行工艺分析，拟定加工方案，选择加工设备、刀具、夹具，确定切削用量，安排加工顺序，制定走刀路线等。
在编程过程中，还要对一些工艺问题（如对刀点，换刀点，刀具补偿等）做相应处理。
因此程序编制中的工艺分析和工艺设计是一项十分重要的工作。
本文根据铣削零件的图纸及技术要求，对该零件进行了详细的数控加工工艺分析，依据分析的结果，对该零件进行了数控加工工艺设计，并编制了工艺卡片、数控加工工序卡片和刀具卡片等。
UG NX软件是由美国UGS公司推出的功能强大的CAD/CAM/CAE软件系统，其内容涵盖了产品从概念设计、工业造型设计、三维模型设计、分析计算、动态模拟与仿真、工程图输出，到生产加工成品的全过程，应用范围涉及航天、汽车、机械、造船、通用机械、数控加工、医疗器械和电子等诸多领域。
由于它具有强大二完美的功能，UG近几年几乎成为三维CAD/CAM领域的一面旗帜好和标准，它在国外大学院校里已成为学习工程类专业必修课程，也成为工程技术人员必备的技术。
中职A
宿迁应用职业技术学院2010—2011学年度第一学期
《数控车削编程》期末考试试卷（试卷编号A）
40分）
、一个完整的程序是由____________、____________和____________组成。
、写出程序中主要字的含义：G功能____________ ，M功能____________
F功能____________T功能____________S功能____________。
、G代码指令分模态和非模态两种，模态是指，非模态是指。
、G00、G01指令均属于态代码。
、G41为指令，G42为指令，G40为指令。
、G71指令主要用于毛坯的加工。
、实际生产中，螺纹升速进刀段的值一般取，减速退刀段的值一般取。
、螺纹加工时，需选定的切削用量是、和。
45钢，毛坯为φ40×80。
G90编程）（15分）
三、应用G73、G70指令编程加工下图所示的零件，材料为45钢，毛坯已锻造成形，加工余量为5mm。
（15分）
四、编程加工下图所示单行程螺纹加工，已知材料为45钢。
毛坯为φ40×120。
（10分）
五、编程加工下图所示零件，零件材料为45钢，毛坯为φ50×100。
（20分）。
《数控机床》试题及答案已排版
试卷代号：2431中央广播电视大学2011-2012学年度第二学期“开放专科”期末考试数控机床试题一、单项选择题（15道题，每小题3分，共45分）1．数控机床与上位计算机连接一般通过( )接口连接。
A．RS232串行 B．loV模拟量C．并行 D．以上都不是2．图1所示( )是一个由数控车床、机器人等构成的柔性加工单元。
A．FMC车床B．车削中心C．经济型数控车床D．全功能数控车床3．加工中心与数控铣床、数控镗床的主要区别是设置有( )。
A．刀库能够自动更换刀具B．自动排屑装置C．自动交换工作台D．主轴准停装置4．数控机床安装测量与反馈装置的作用是为了( )。
A．提高机床的安全性 B．提高机床的使用寿命C．提高机床的灵活性 D．提高机床的定位精度5．滚动导轨与滑动导轨相比，( )不是滚动导轨的优点。
A．灵敏度高 B．定位精度高C．抗振性高 D．摩擦阻力小6．回转刀架换刀装置常用于数控( )。
A．铣床 B．车床C．钻床 D．以上都不是7．( )是数控系统和机床本体之间的电传动联系环节。
A．控制介质 B．数控装置C．输出装置 D．伺服系统8．图2所示数控机床的自动换刀装置采用的是( )换刀方式。
A．转塔式B．刀库式C．成套更换方式D．机械手9．数控机床精度检验中，( )的检验是表明所测量的机床各运动部位在数控装置控制下，运动所能达到的精度。
A．切削精度B．几何精度C．定位精度D．以上答案都不对10.( )的主传动方式大大简化了主传动系统的结构，有效地提高了主轴部件的刚度，但主轴输出扭矩小，电机发热对主轴精度影响较大。
A.通过带传动 B．由调速电动机直接驱动C．带有变速齿轮 D．以上答案都不对11.立式数控铣床的主轴轴线( )于水平面，是数控铣床中最常见的一种布局形式，应用范围最广泛，其中以三轴联动铣床居多。
A．平行 B．垂直C．倾斜 D．以上都不是12．滚珠丝杠预紧的目的是( )。
A．增加阻尼比，提高抗振性 B．提高运动平稳性C．消除轴向间隙和提高传动刚度 D．加大摩擦力，使系统能自锁13．在下列特点中，( )不是数控机床主传动系统具有的特点。
《数控加工程序编制》课程第四节、数控车床编程综合实例(
难点
1、教学难点： 如何让学生感受到数控程序的正确与否？ ——通过仿真运行程序进行检验
2、学习的难点：
如何进行数控加工程序的编制？ ——通过模仿练习、课后实践等手段
采用案例教学 ——培养学生举一反三的能力
复习－举例（典型零件）－引 入新课－课堂讲授－仿真－总 结归纳－反馈应用－能力内化
引导学生抓住数控车削加工程序的 编制过程，强化工艺制订能力。运用已 学知识，结合典型案例进行程序的编写， 并进行例题训练，在训练过程中，让学 生积极思考，串点成线，巩固所学知识， 提高分析和解决问题的能力。
能力目标：
利用所学的知识点，并加以拓展，培养学生的主观能动性， 思维的积极性，提高学生分析问题和解决问题的能力。
情感目标：
通过引导学生参与分析问题和解决问题的过程，使 学生体验成功的感受，激发学生的学习热情，增强学生 的自信心，培养学生良好的学习、思维的习惯。
重点
通过典型案例，采取目标引导、任务驱动教学 方法，多媒体、软件仿真等教学手段，强调学生的 主体作用和师生互动来讲授数控车削加工程序的编 制过程和方法。
固本次课的知识内容并要
求预习新课。 2、补充习题
未注倒角为1×45°，螺纹大径为d1＝15.8mm，螺纹小径为 d2 ＝d1－1.3×P ＝15.8－1.3×2 ＝13.2mm。
教学环节之一
板书设计
列出重要概念，突出重点，并把 各知识点串联起来。 以图片加以说明、节约课 堂时间 。·
车削编程指令和循环指令，引入本
次课的内容——如何编制一个完整
数控车削加工程序？
典型案例：
教学环节之二
突出重点，突破难点
1、重点：强调数控加工工艺的制订。
数控编程A卷-答案及评分
数控编程A卷-答案及评分第 1 页共 1页命题教师：王兴专业年级：学号：姓名：密封线装订线●●●◎ ◎◎◎ 安徽三联学院2012——2013学年度第二学期《数控加工编程》试卷A--答案及评分细则该试卷使用范围：11年级机电专业一判断题(每题2分,共20分) 1.√ 2.× 3.√ 4.√ 5.√ 6.√ 7.√ 8.√9.× 10.×二选择题(每题2分,共30分)1.（ D ）2.（ A ）3.（ A ）4.（A ）5.（ D ）6. ( C )7.（ A ）8. （ C ）9.（A ） 10.（ B ） 11.( A ) 12.（ B ） 13.（ B ） 14.（ B ） 15. ( A )三问答题(共25分) 1.数控机床加工的特点有哪些？(6分) 生产率高(1分)，精度高质量稳定(1分)，能加工复杂型面(1分)，对产品改型设计的适应性强(1分)，有利于实现机械加工的现代化管理(1分)，大大减轻工人的劳动强度改善劳动条件(1分)。
2.简述CNC 机床的组成？(5分)输入/输出设备，CNC 装置(1分)，伺服单元，驱动装置(1分)，可编程序控制器PLC(1分)，电气装置，辅助装置(1分)，机床本体及装置(1分)。
3.什么是手动编程？什么是自动编程？(7分) 编制零件加工程序的全部过程主要由人工来完成的编程方法为手工编程(3分)。
编制另加加工程序的全部过程主要由计算机来完成的编程方法为自动编程(3分)。
目前广发采用CAD/CAM 软件来进行程序编制(1分)。
4.解释一下CAD/CAM/CAPP 的含义(7分)CAD 计算机辅助设计(2分)，CAM 计算机辅助制造(2分)，CAPP 计算机辅助工艺设计(3分) 四编程题(25分) 1.工艺分析（5分）工件右端面中心为工件坐标系原点。
外轮廓可使用G71指令先粗车外圆面，再精车外圆面，再车槽，最后切断2.刀具及切削用量的选择（5分）T0101外圆车刀，粗加工S600，αp 3mm ，F100 精加工S1000，αp 0.5mm ，F80T0202切槽刀，刀宽6mm 。
数控编程与加工ab试卷期末考试题带答案(高职)
班级_________________学号__________姓名________________ 密封线 内 不要答题《数控编程与加工》期末试题 第 1 页（共9页）试卷编号：（B ）卷 考试时间： 90分钟《数控编程与加工》期末试题（闭卷）题 号 一 二 三 四 五 六 七 八 总 分 得 分1.零件如下所示，毛坯为φ40×38的圆棒料，材料为45号钢，试手工编制程序。
2零件如下所示，毛坯为φ50×100的圆棒料，材料为45号钢，试手工编得 分 评卷人 一、 编程题（每小题25分，共50分）《数控编程与加工试题》 第2页（共 4 页）制程序。
1.零件如下所示，毛坯为 50×62的圆棒料，材料为45号钢，试手工编得 分 评卷人 二、 编程加工题（每小题50分，共50分）_________ 密《数控编程与加工》期末试题 第 3 页（共9页）制程序并加工。
评分标准 1:1.4 （4处） （螺纹牙侧） 60±0.05 答案 1.程序： Ｏ0001； G40 G97 G99 S500 M03 F0.2 T0101； G00 X52.Z2.；G73 U23. R8.；G73 P10 Q20 U0.5 W0.02;N10 G42 G00 X0.；G01 Z0.；G03 X28. Z-34.28 R20.；G02 X22. Z-41.42 R10.；（加工到B点）G01 Z-51.；X36. W-5.；X48.W-15.X50.；N20 G40 X52.；（取消刀具圆弧半径补偿）G00 X100. Z100.；M05；M00；T0202 S2000 M03 F0.10；（换2号外圆精车刀，S=2000r/min,F=0.10mm/r ）G00 X52. Z2.；（刀具快速移动到循环点）G70 P10 Q20；（精车循环）G28 U0. W0. ；（回归参考点）M05；M30;2.《数控编程与加工试题》第4页（共 4 页）《数控编程与加工》期末试题第5页（共9页）试卷编号：（A）卷考试时间： 90分钟《数控编程与加工》期末试题（闭卷）题号一二三四五六七八总分得分得分评卷人三、选择题（每空2分，共60分）（答题要求：选择一个正确的答案，将相应的字母填入题内的括号中。
2011年7月《数控编程技术》考试题和答案
试卷代号：2430中央广播电视大学2010-2011学年第二学期“开放专科”期末考试数控编程技术试题2011年7月一、单项选择题（15道题，每小题3分，共45分）图1 XX固定循环的动作步序二、判断题（10道题，每小题2分，共20分）1.在G代码表中，00组的代码为非模态代码。
( )2.只有在面板上的“选择停止”键按下时，程序执行到'.lll0}指令后才会暂时停止。
( )3.在编写螺纹加工程序时，必须考虑引入、引出距离，以保证螺纹的中径尺寸恒定。
( )4.程序段“G02 X13.125 Y6.0 R2.625”与”G02 X13.125 Y6.0 R-2.625”的圆弧半径一样，但圆弧长度不同。
( )5.子程序可以进行嵌套，但是嵌套是有限次的。
( )6.在进行内轮廓铣削时，若采用顺铣，则应该用刀具半径左补偿G42指令进行编程。
( )7.在主程序中用G65指令可以实现宏程序的非模态调用。
( )8.在进行数控铣削编程时，通常工件坐标系的原点与参考点重合。
( )9.执行程序段N82 GG20 G03 I-1.2 F2.0，刀具的轨迹是半径为l.2英寸的整圆。
( )10.在手工编程时，有些基点的坐标值是无法计算的，必须用计算机完成。
( )三、简答题（2道题，每小题5分，共10分）1.在FANUC数控系统中，程序段“G04 X1.0”与“G04 P1000”有何共性和区别?2.数控编程的主要步骤有哪些?四、综合题（2道题，共25分）1.用Ф5×80的棒料加工成零件，左端面及外圆Ф62已加工完毕。
装夹左侧Ф62外圆加工零件右侧各要素，根据给定的粗、精加工和切槽程序，在下面的图中画出中间缺省部分的零件几何形状，并标注相应的尺寸(长度，直径、圆弧、退刀槽)。
(本题11分)图2 车削零件2.被加工零件如图3所示。
零件四周的60 x 80尺寸、上下表面已加工完毕，准备加工孔，采用Ф10钻头和Ф16钻，工件坐标系原点X0，Y0定义在零件的左下角，Z0在工件的上表面，仔细阅读图纸，然后填写注释、补齐加工程序:(本题14分)图3铣削零件图试题答案一、单项选择题1．B 2．D 3．C 4．B 5．D 6．A 7．C 8．B9．D 10．B 11．A l2．D 13．B 14．A 15．A二、判断题1．√2．√3．×4．√ 5.√6．×7．√8．×9．√10．×三、简答题1.在FANUC数控系统中，程序段“G00 Xl.0”与“G04 F1000”有何共性和区别?答：共性：功能相同。

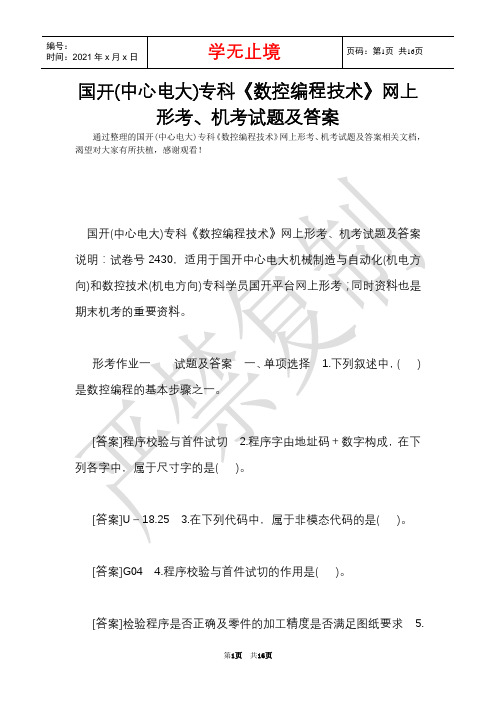

国开(中央电大)专科《数控编程技术》网上形考、机考试题及答案(Word最新版)
国开(中心电大)专科《数控编程技术》网上形考、机考试题及答案通过整理的国开(中心电大)专科《数控编程技术》网上形考、机考试题及答案相关文档，渴望对大家有所扶植，感谢观看！国开(中心电大)专科《数控编程技术》网上形考、机考试题及答案说明：试卷号2430，适用于国开中心电大机械制造与自动化(机电方向)和数控技术(机电方向)专科学员国开平台网上形考；同时资料也是期末机考的重要资料。
形考作业一试题及答案一、单项选择 1.下列叙述中，( )是数控编程的基本步骤之一。
[答案]程序校验与首件试切 2.程序字由地址码＋数字构成，在下列各字中，属于尺寸字的是( )。
[答案]U－18.25 3.在下列代码中，属于非模态代码的是( )。
[答案]G04 4.程序校验与首件试切的作用是( )。
[答案]检验程序是否正确及零件的加工精度是否满足图纸要求 5.在数控系统中，用于限制机床或系统开关功能的指令是( )。
[答案]M代码 6.程序段G00 G01 G03 G02 X20.0 Y40.0 R12.0 F160；最终执行( )指令。
[答案]G02 7.图1为孔系加工的两种刀具路径，对加工路途描述不正确的是( )。
图 1 孔系加工路途方案比较[答案]定位误差a＜b 8.在编程时，当选定了刀具及切削速度以后，应依据( )确定主轴转速。
[答案]n＝1000vC/πD 9.接受恒线速度进行车削限制，已知工件的直径是Φ80 mm，若切削时的线速度为200 m/min，则这时的主轴转速约为( )r/min。
[答案]796 10.若在某实体钢质材料加工4-Φ12H7的孔系，孔深18 mm，较好的用刀方案是( )。
[答案]中心钻、Φ11.8钻头、Φ12铰刀11.在螺纹加工中，设定引入距离δ1和超越距离δ2的目的是( )。
[答案]保证螺距精度12.下列叙述中，不属于确定加工路途原则的是( )。
[答案]尽量接受工序集中，先孔后面的依次13.下列数学处理中，用手工方法编制加工程序时，不须要做的工作是( )。
数控车床编程A类
M代码编程的实例
01
02
03
O1000
T1 M06 // 更换刀具
```
M代码编程的实例
01
G97 S100 // 设置主轴转速为100转/分钟
02
G00 X10 // 快速定位到X=10的位置
G01 Z-5 F0.2 // 以F0.2的进给速度切削Z=-5的位置
03
01
02
03
G00 X50 // 快速定位到X=50的位置
轴类零结词：套类零件的数控车床编程需要特别注意内外轮廓的处理和加工工艺的安排。
复杂零件的数控车床编程
总结词：复杂零件的数控车床编程需要综合考虑多种因素，包括材料、热处理、加工工艺等。
THANKS FOR
感谢您的观看
WATCHING
G代码编程基于计算机数字控制（CNC）技术，通过将加工过程分解为一系列的坐标轴运动，实现对零件的精确加工。
G代码编程具有高度的灵活性和通用性，可以适应各种不同的数控机床和加工需求。
G00
直线插补指令，用于控制刀具在两个坐标点之间进行直线加工。
G01
G02
G03
01
02
04
03
逆时针圆弧插补指令，用于控制刀具进行逆时针圆弧加工。
快速定位指令，用于快速移动到指定坐标位置。
顺时针圆弧插补指令，用于控制刀具进行顺时针圆弧加工。
G代码编程的常用指令
G代码编程的实例
以下是一个简单的G代码编程实例，用于在数控车床上加工一个圆柱形的零件
```
G00 X0 Y0 Z2
G97 S100 M3 T1
G代码编程的实例
G01 X10 F100
Z100 // 返回Z=100的位置，准备下一次加工
2011《数控编程技术基础》秋季考试卷含答案
《数控编程技术基础》秋季考试卷姓名分数一、填空(20分)1、平面轮廓加工属于( 二轴)加工方式。
2.数控机床在加工过程中控制的就是刀具中心轨迹。
3.刀具半径补偿的建立与取消都须在G00或G01指令下下进行4.在XZ平面内进行加工时,坐标平面选择指令就是G18。
5、沿刀具前进方向观察,刀具偏在工件轮廓的左边就是( G41 )指令,刀具偏在工件轮廓的右边就是( G42 )指令,刀具中心轨迹与编程轨迹生重合就是( G40 )指令。
6、切削用量的三要素就是:切削深度、主轴转速与进给速度。
7、数控机床的标准坐标系就是右手直角笛卡儿坐标系,刀具远离工件的方向为正方向。
8、编程中设定定位速度F1=5000mm/min,切削速度F2=100mm/min,如果设置进给修调为80%,则实际速度为( 80mm/min )。
9、球头铣刀的球半径通常( 小于 ) 加工曲面的曲率半径。
10、刀具位置补偿一般包含刀具( 长度补偿 )与( 半径补偿 )。
11、在执行机床辅助功能M00与M02时,都能使( 进给运动)停止运行,不同点就是执行M02后,数控系统处于( 完全停止状态)而执行M00后,若重新按( 循环起动),则继续执行加工程序、12、切削用量中( 切削速度 )对刀具磨损的影响最大。
13、机床接通电源后的回零操作就是使刀具或工作台退回到参考点。
14、数控机床程序中,F100表示( 进给速度为每分进给100mm )。
二、选择填空(20分)1．闭环控制系统的位置检测装置装在:( C )A、传动丝杠上B、伺服电动机轴上C、机床移动部件上D、数控装置中2．圆弧插补段程序中,若采用圆弧半径Ｒ编程时,从起始点到终点存在两条圆弧线段,当( B )时,用Ｒ－表示圆弧半径。
A、圆弧小于或等于180°B、圆弧大于或等于180°C、圆弧小于180°D、圆弧大于180°3.程序中有无小数点输入其含义就是不同的,在G21指令下若机床的最小输入量就是0、001毫米,X100中100表示的就是多少数值。
2010年1月《数控编程技术》考试题和答案
试卷代号：2430中央广播电视大学2009—2010学年度第一学期“开放专科”期末考试数控编程技术试题2010年1月一、单项选择题1．下列指令中，( )不能控制主轴动作。
A．M03 B．M04 C．M05 D．M062．程序字由地址码+数字构成，在下列各字中，不能表示尺寸的字是( )。
A．K—13.21 B．W—10.04 C．P1500 D．Z—15.33．在零件图中，形位公差符号表示该零件的几何要素之间有( )要求。
A．平行度 B．垂直度 C同轴度 D．圆度4．执行程序段“G90 G03 X60.0 Y50.O I—30．0J40.0 F120.0”时，被加工圆弧的半径尺是( )mm。
A．30.0 B．40．0 C．50．0 D．60．05．刀具在工件坐标系中(X100，Z80)位置，若按刀具的当前位置建立工件坐标系，正确的编程语句是( )。
A．G28 X100.0 Z80.0 B．G50 X100.0 Z80.0C．G54 G01 X100.0 Z80.0 D．G33 X100.0 Z80.06．若主轴采用V＝180 m／min的恒线速度控制，最高主轴转速限制为1500r／min，顺时针旋转，正确的编程语句是( )。
A．G97 S180 M03； B．G96 S1500 M03；G96 S1500； G97 S180；C．G50 S180 M04； D．G96 S180 M03；G96 S1500； G50 S1500；7．程序段N5 G99 G82 X2．5 Y1.5 R0.1 Z—0.2 P200 F8.0中的P200表示( )。
A．调用200号子程序 B．钻孔循环重复200次C．在孔底暂停200s D．在孔底暂停200ms8．下列数学处理中，用手工方法编制加工程序时，不需要做的工作是( )。
A．基点坐标计算 B．根据切削速度计算主轴转速C．计算节点坐标 D．计算辅助坐标点位置(进刀、退刀点等)9．下列程序段中，在YZ平面内进行插补的语句是( )oA．G17 G9l G02 X15.4 R22.0 B．G9l G19 G02 Y4.5 R0.85C．G9l G18 G03 Z—10.0 R—13.0 D． G9l G16 G02 X11.575 R0.5510．刀具在X、Y平面从(50，60)点快速移动到(80，120)，下列用增量坐标表示正确的语句是( )。
总课程表
江西农业工程职业学院2010-2011学年度第一学期班级总课表(中专一)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专一)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专二)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专三)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专四)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专五)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专六)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专八)
江西农业工程职业学院2010-2011学年度第一学期班级总课表(大专七)。
数控技术与数控机床复习题及答案 -专科
《数控技术与数控机床》复习题及答案一、单项选择题1 插补周期与位置反馈采样周期。
A：相同；B：不相同；C：可以相同，也可以不相同2 在圆弧插补时，一般用切线、内接弧线和内外均差弦线逼近圆弧，其中具有较大的轮廓误差而不宜采用。
A：切线；B：、内接弧线；C：内外均差弦线3 双螺母齿差调隙式滚珠丝杠，两齿轮的齿数分别为Z1=99、Z2=100，丝杠导程t=10mm，若间隙为0.004mm，则相应的螺母应转过个齿即可消除间隙，达到预紧的目的。
A：3；B：4；C：5；D：64 机床数控系统中的PLC经常被用作控制。
A：逻辑顺序；B：智能；C：进给伺服；5 脉冲增量插补法适用于以为驱动装置的开环伺服系统。
A：步进电机；B直流伺服电机：C交流伺服电机：D：直线电机6 步进电机通电方式没有带负载的能力，不能实际应用。
A：三相单三拍；B：三相六拍；C：三项双三拍7 一个零件的轮廓曲线一般是由许多不同的几何元素组成的，把各几何元素间的连接点称为。
A：起点；B：基点；C：原点8 闭环位置控制系统又称为位置伺服系统，是基于原理工作的。
A：正反馈控制；B；负反馈控制；C：逻辑顺序控制9 检测装置的功能是对进行检测与信号变换，与指令信号进行比较，达到反馈控制的目的。
A：输入变量；B；随机变量；C：被控变量10 进给速度的计数方法因系统不同有很大差别。
在系统中，坐标轴运动速度是通过控制向步进电机输出脉冲频率来实现的。
该频率的计数方法是根据编程速度的F值来确定的。
A：闭环B：半闭环C：开环D：闭环和半闭环11、数控机床的组成部分包括( )A．输入输出装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B．输入输出装置、CNC装置、伺服系统、位置反馈系统、机械部件C．输入输出装置、PLC装置、伺服系统、开环控制系统、机械部件D．输入输出装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库12、计算机数控系统的优点不包括( )A．利用软件灵活改变数控系统功能，柔性高B．充分利用计算机技术及其外围设备增强数控系统功能C．数控系统功能靠硬件实现，可靠性高D．系统性能价格比高，经济性好13、机床数控系统是一种( )A．速度控制系统B．电流控制系统 C．位置控制系统 D．压力控制系统14、半闭环控制系统的传感器装在( )A．电机轴或丝杠轴端 B．机床工作台上 C．刀具主轴上D．工件主轴上15、步进电动机多相通电可以( )A．减小步距角B．增大步距角 C．提高电动机转速 D．往往能提高输出转矩16、用光栅位置传感器测量机床位移，若光栅栅距为0.01mm，莫尔条纹移动数为1000个，若不采用细分技术则机床位移量为( )A．0.1mm B．1mm C．10mm D．100mm17、所谓开环的数控伺服系统是指只有( )A．测量实际位置输出的反馈通道 B．从指令位置输入到位置输出的前向通道C．开放的数控指令 D．位置检测元件18、FANUC 0i系列数控系统操作面板上用来显示图形的功能键为（）。
数控专业 数控编程(大专)习题集
2430数控编程技术归纳一、单项选择题（15道题，每小题3分，共45分）10-下列粗车固定循环中，满足工艺条件：吃刀深度2mm、单边余量0．5mm、进给速度0.3mm/r的程序段是（B）。
B.G71U2.0R0.5G71P12Q36U1.0W0.5F0.311．FANUC数控系统中，#2属于（局部变量）。
13.在FANUC数控系统中，不能用于螺纹加工的代码是（G36）。
14.若主轴采用w230m/min恒线速度控制，最高主轴转速限定为1600r/min，正确的编程语句是（A）。
A.G96S230M03;G50S1600;4…………7语句是（DG50S1300；11.2G90GOOX2003.N0060G44～12．图13．图16．在如24．在如图1所示的孔系加工中，对加工路线描述不正确的是。
12.仔细观察图1的固定循环动作步序，下到描述正确的是（指令代码为G83，返回初始平面）．14.切一个+40mm的整圆工件，刀具起点在（-40，O），法向切入（-20，O）点，并法向切出返回(-40,0)点。
根据图2所示的刀具轨迹，加工圆弧的程序段为。
3．判断数控车床（只有X、Z轴）圆弧插补的顺逆时，观察者沿圆弧所在平面的垂直坐标轴（y轴）的负方向看去，顺时针方向为G02，逆时针方向为G03。
通常，圆弧的顺逆方向判别与车床刀架位置有关，如图1所示，正确的说法如下15．圆弧AB的圆心位于坐标原点，使用圆弧插补指令及地址I、J编写如图4所示的圆弧，正确的程序是（一、单项选择题（15道题，每小题3分，共45分）●（G01G42XIOOY20DOIF200）程序段能够建立刀具半径补偿。
●FANUC教控系统中，#110属于（公共变量）。
．●FANUC敬控系统中，下列变量不属于局部变量的是（#110）。
●FANUC数控系统中，程序段G04X5.O，表示（进给轴暂停5秒钟）。
●FANUC系统中，在用户宏程序中运算的优先顺序是（.函数、乘除、加减）。
《数控加工编程》期末考试试卷
《数控加工编程》期末考试试卷适用专业：机电、数控专业1、数控机床的坐标系包括 坐标系和 坐标系，机床接通电源后的回零操作是使刀具或工作台退离到 。
2、辅助功能指令M01的功能是 。
3、数控铣削加工中铣削方式有 和 ，为了提高表面精度我们尽量采用 精铣。
4、精加工时，应选择较 背吃刀量、进给量，较 的切削速度。
5、加工中心在轮廓加工中，通常需要有刀具 和 补偿功能。
6、数控机床坐标系三坐标轴X 、Y 、Z 及其正方向用 判定，X 、Y 、Z 各轴的回转运动及其正方向+A 、+B 、+C 分别用 判断。
7、.在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的 进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的 退出。
8、使用返回参考点指令G28时，应 ，否则机床无法返回参考点。
9、在钻削返回动作中，用G98指定刀具返回 ；用G99指定刀具返回 。
10、铣削内轮廓曲线时，铣刀半径应 工件轮廓的 凹圆半径。
二、选择题（每小题2分，共20分）1.数控机床加工过程中，“恒线速切削控制”的目的是。
（）A．保持主轴转速的恒定 B．保持进给速度的恒定C．保持切削速度的恒定 D．保持金属切除率的恒定2. 数控系统的报警可以分为操作报警、程序错误报警、驱动报警及系统错误报警。
某个程序在运行过程中出现“圆弧端点错误” 报警，这属于。
（）A．操作错误报警 B．程序错误报警C．驱动错误报警 D．系统错误报警3. 数控机床开机时一般要先回参考点，其目的是。
（）A．建立机床坐标系 B．建立工件坐标系C．建立刀具坐标系 D．建立编程坐标系4. 下列辅助功能M指令中，用于打开冷却液的指令是。
（） A．M02 M03 B．M07 M08 C．M03 M05 D．M04 M055. 下列哪种格式限制主轴最高转速。
（）A．G96 S200 B．G50 S1800C．G50 X100.0 Y100.0 D．G60 S3006. 用来指定圆弧插补的平面和刀具补偿平面为XY平面的指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页 共2页
许昌职业技术学院机电工程系2010-2011学年第一学期期末考试 08级机电一体化专业《数控加工编程与操作》试题（A ）
一、 填空题：（每空1分，共20分） 1. NC 机床的含义是数控机床，CNC 机床的含义是__________， FMS 的含义是__________。
2. 数控机床中的标准坐标系采用__________，并规定增大刀具与工件之间距离的方向为坐标正方向。
3. 在数控铣床上加工整圆时，为了避免在工件表面产生刀痕，刀具应该从起始点沿圆弧表面的__________进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的______退出。
4. 铣削平面轮廓曲线工件时，铣刀半径应________工件轮廓的最小凹圆半径。
5. 数控系统是由__________、__________、_________、__________组成。
6. 国际上通用的数控代码是 ___________和 __________。
7. 确定数控机床坐标轴时，一般先定________轴，再定________轴，最后定________轴。
8. 刀具长度正补偿指令是________，负补偿指令是________，取消补偿指令是________。
9. CAD/CAM 是指_________________________________。
10. 脉冲当量是指_________________________________。
二、选择题（每题1分，共15分） 1. 下列关于数控机床组成的描述不正确的是( ) A) 数控机床通常是由控制装置、数控系统、伺服系统、机床组成 B)数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成 C) 数控机床通常是由控制装置、数控系统、机床本体组成 D)数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成 2．闭环控制系统的反馈装置是装在( ) A) 电机轴上 B) 传动丝杠上 C)机床工作台上 D)装在减速器上 3．利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。
它又称为( ) A) CD/CM B) CAD/COM C) CAD/CAM D) CAD/CM 4．数控装置将所收到的信号进行一系列处理后，再将其处理结果以( )形式向伺服系统发出执行命令 A)输入信号 B)位移信号 C)反馈信号 D)脉冲信号 5．数控编程人员在数控编程和加工时使用的坐标系是( )。
A) 工件坐标系 D)直角坐标系 B)机床坐标系C) 右手直角笛卡尔坐标系 6．机床坐标系判定采用右手直角笛卡尔坐标系。
增大工件和刀具距离的方向是( )。
A) 正方向 B)负方向 C)任意方向 D)条件不足不确定 7．ISO 标准规定增量尺寸方式的指令为( )。
A) G93 B) G91 C) G92 D) G90 8. 当铣削一整圆外形时，为保证不产生切入、切出的刀痕，刀具切入、切出时应采用（ ） A 切向切入、切出方式 B 法向切入、切出方式 C 任意方向切入、切出方式 D 切入、切出时应降低进给速度 9. 加工中心和数控铣镗床的主要区别是加工中心（ ）。
A 、加工中心加工的精度高 B 、加工中心有二个或两个以上工作台 C 、装有刀库并能自动换刀 D 、加工中心能进行多工序加工 10. 选择“YZ ”平面指令是 ：（ ） (A)G17； (B) G19； (C) G18； （D ）G20。
11．在编制加工中心的程序时应正确选择( )的位置，要避免刀具交换时与工件或夹具产生干涉。
A)对刀点 B)工件原点 C) 换刀点 D)参考点 12．G00指令与下列的( ) 指令不是同一组的。
A) G01 B) G02，C)G03 D) G04 13． 辅助功能中表示无条件程序暂停的指令是 ( )。
A) M30 B) M01 C) M02 D) M00 14．程序终了时，以何种指令表示 ( )。
A) M03 B) M01 C)M02 D) M00 15．数控车床在( ) 指令下工作时，进给修调无效。
A) G03 B) G32 C) G81 D) G96 三、判断题（对的打“√”错的打“×”每题1分，共15分） 1．移动指令和平面选择指令有关。
( ) 2．数控加工的编成方法主要分为手工编成和自动编成两大类。
( ) 3．程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( ) 4．G01的进给速率，除F 值指定外，亦可在操作面板调整旋钮变换。
( ) 5．机床某一部件的运动的正方向是增大工件和刀具之间距离的方向。
( ) 6．手动资料输入(MDI)时，模式选择钮应置于自动(AUTO)位置上。
( )
第2页 共2页
7. 计算机数控装置的作用是把计算机产生的脉冲信号转换成机床移动部件的运动。
（ ） 8．辅助功能M03用于主轴逆时针转动，M04用于主轴顺时针转动。
（ ） 9．开冷却液有M07、M08两个指令，是因为数控机床使用两种冷却液 ( ) 10．在编写圆弧插补程序时，若用半径Ｒ指定圆心位置，不能描述整圆。
( ) 11．辅助功能M00为无条件程序暂停，执行该程序指令后，所有运转部件停止运动，且所有模态信息全部丢失。
( ) 12．若整个程序都用相对坐标编程，则启动时，刀架不必位于机床参考点 ( ) 13．数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
( ) 14．程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
( ) 15．G92指令一般放在程序第一段，该指令不引起机床动作。
( ) 四、简答题。
（每题5分，共20分） 1．数控机床的工作原理是什么？ 2．什么是刀具的半径补偿和刀具长度补偿？ 3．G90 X20.0 Y15.0与G91 X20.0 Y15.0有什么区别？ 4．数控铣床由哪些部分组成？数控装置的作用是什么？ 五、编程（共30分） 1. 编写下图零件的精加工程序。
工件坐标系原点建在工件右端面中心。
（8分） 2. 26. 编写下图零件的粗、精加工程序。
（12分）
3. 编写下图零件的精加工程序,编程原点建在左下角的上表面,用左刀补。
（10分）。
