三洋电梯故障代码

三洋空调故障代码简介三洋空调是一种常见的家用空调品牌，但是在使用过程中也不免会出现一些故障。

为了更好地帮助用户解决问题，三洋空调配备了故障代码功能。

本文将介绍三洋空调常见的故障代码及其对应的解决办法。

故障代码一览以下是三洋空调常见的故障代码及其含义：•E0：通信故障•E1：高压保护•E2：低压保护•E3：排水故障•E4：室外故障•E5：风机故障•E6：过载故障•E7：温度传感器故障•E8：模块故障•E9：内部通讯异常•EA：室内温度检测器故障•EB：电流限制故障•EC：电流限制故障•EE：EPROM故障•EF：过热保护故障代码解决办法E0：通信故障可能原因：室内外通信线路故障。

解决办法：检查室内外通信线路是否连接正常，若有损坏部分可更换。

E1：高压保护可能原因：压力过高。

解决办法：检查空调室外机周围是否有堵塞物，若有需清除。

若多次出现该故障代码，建议联系售后服务人员。

E2：低压保护可能原因：压力过低。

解决办法：检查空调室外机系统是否缺少冷媒，若是，需添加冷媒。

若多次出现该故障代码，建议联系售后服务人员。

E3：排水故障可能原因：排水口堵塞。

解决办法：检查排水口是否有堵塞物，若有需清除。

若多次出现该故障代码，建议联系售后服务人员。

E4：室外故障可能原因：室外温度过低。

解决办法：室外温度过低时，空调将停止运行以避免故障。

请等待室外温度回升后再重新使用。

E5：风机故障可能原因：风机电机故障。

解决办法：联系售后服务人员进行维修和更换。

E6：过载故障可能原因：电路过载。

解决办法：检查空调是否连接超过额定电流，若是，建议断开其他电器使用或者更改电源线路。

E7：温度传感器故障可能原因：温度传感器故障。

解决办法：联系售后服务人员进行维修和更换。

E8：模块故障可能原因：模块故障。

解决办法：联系售后服务人员进行维修和更换。

E9：内部通讯异常可能原因：内部通信线路故障。

解决办法：联系售后服务人员进行维修和更换。

EA：室内温度检测器故障可能原因：室内温度检测器故障。

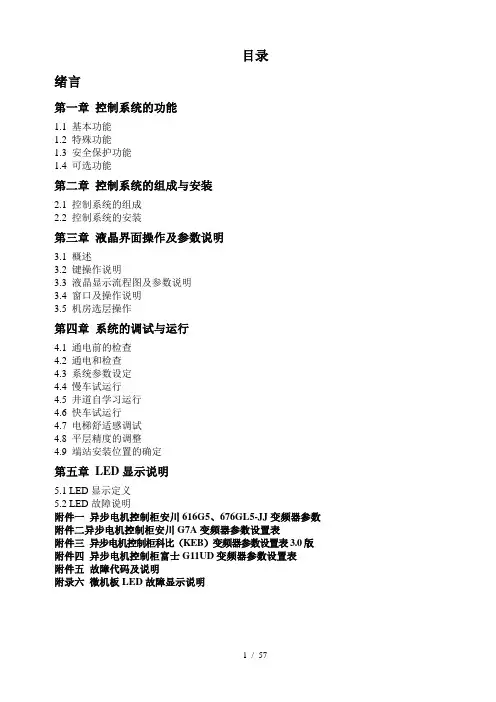

目录绪言第一章控制系统的功能1.1基本功能1.2特殊功能1.3安全保护功能1.4可选功能第二章控制系统的组成与安装控制系统的组成控制系统的安装第三章液晶界面操作及参数说明概述键操作说明液晶显示流程图及参数说明窗口及操作说明机房选层操作第四章系统的调试与运行通电前的检查通电和检查系统参数设定慢车试运行井道自学习运行快车试运行电梯舒适感调试平层精度的调整端站安装位置的确定第五章 LED显示说明LED显示定义LED故障说明附件一异步电机控制柜安川616G5、676GL5-JJ变频器参数附件二异步电机控制柜安川G7A变频器参数设置表附件三异步电机控制柜科比（KEB）变频器参数设置表版附件四异步电机控制柜富士G11UD变频器参数设置表附件五故障代码及说明附录六微机板LED故障显示说明绪言SANYO5000-2007电梯控制系统是日本三洋电梯有限公司最新推出的智能化更高、功能更强、调试与维护更方便的高技术产品。

它除了具有一般电梯控制系统的基本功能外，在系统参数设置、电梯功能选择、电梯调试与维护、现场适应能力等各方面有独到之处。

本系统的基本控制方式为串行通讯（CAN总线）与变频调速；可满足电梯楼层64层以下，电梯速度小于4米/秒，包括永磁同步电机在内的各种电梯电机的控制要求。

SANYO5000-2007型电梯电脑控制器的主板、操纵盘板、呼梯板的核心芯片为Philips的32位高速CPU，系统更可靠的高端产品，集成度、可靠性堪称世界一流；软件设计充分体现了功能齐备，参数设置界面层次分明，调试及故障诊断信息充分，抗干扰能力强及干扰强度评价独具匠心的技术特点。

对电梯控制系统以外的电气元件设计了诊断与检测界面。

使电梯故障判断有的放矢，真正使该电梯控制系统做到了高性能与可靠性的完美统一，高水平与实用性的完美统一，高科技与应用简便的完美统一。

三洋电梯（珠海）有限公司是由日本三洋电梯有限公司投资的外商独资企业，此说明书由三洋电梯（珠海）有限公司翻译，并拥有版权。

三洋BPW——V452/252GHE柜机系列故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信故障E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度E1或E2无法监测F4——F6：室外热敏电阻故障F7：室外热交换器温度C2无法监测F8：室外空气温度无法监测H1：压缩机电机超负荷H2：压缩机电机卡死H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热P4：高压开关动作P5：相序错三p09——面板的线路连接不当。

p10——浮动开关三洋空调故障代码H系列H1--------------压机马达超载； H2-----------压机马达被锁定；H3----压机电流检测电路异常；H9--------压机接触器保护；H10------------电压不平衡保护；H11---------CT检测电路不正常；H12---------电流值不正常被锁定；-H18--------压机接触器振动。

H19-------压机接触器振动,过热保护。

KF-60L WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑室外环境温度高于43度时开始制冷洋空调的柜机故障代码—p系列室内保护：P01——室内风机保护恒温器室外保护：p02——室外风机保护恒温器/压机保护恒温器/电压异常。

p03——异常的放电温度p04——高压开关。

p05——反相或不良相位。

室内保护：4﹑高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电LF-12WAK分体立柜式房间空调器故障代码﹕E1 1﹑冷凝器前有障碍物2﹑控制回路巽常3﹑三相电源缺相3﹑室外环境温度高于43度时开始制冷4﹑工作电流过大使过护器动作或高压管压力过大使高压开关动作E2 1﹑室内风机不转或风口堵住2﹑室内环境温度低于18度3﹑管温感温头折断4﹑管温感温头插头没插好5﹑控制回路巽常6﹑电容C7漏电三星空调故障代码显示原因对策E1 室内感温包短路室内感温包开路PCB部件的开路/短路检测、更换感温包E2 门电机缺陷门传感器缺陷、连接线接触不良、装配不良、更换门电机、更换传感器、更换连接线、排除结构干涉E4 格栅电机缺陷限位开关缺陷、连接线接触不良、装配不良更换格栅电机、更换限位开关、更换连接线、排除结构干涉E5 室内管温包开路室内管温包短路PCB部件的开路/短路检测、更换管温包E6 化霜管温包开路化霜管温包短路PCB部件的开路/短路检测、更换化霜管温包E7 电加热器温度传感器开路电加热器温度传感器短路PCB检测、更换温度传感器E0 电加热器超高温室内电机堵转、室内电机损坏检测高温传感器、消除室内电机堵转的因素、更换室内电机海信柜式空调故障自诊断适用海信KFR-50LW/AD、KFR-50LW、KF-50LW、KFR-5001LW机型E1室内温度传感器不良E2室内热交换器温度传感器不良E3室外热交换器温度传感器不良E4室外环境温度传感器不良E5过欠压保护E6防冻结保护E7防高温保护E8室外环境温度过低保护E9过电流保护部分“华高”柜机空调故障码下例型号故障码相同：KF41－LW、KF51－LW、KF46－LW、KF61－LW、KFR－41LW/d、KFR－46LW/d、KFR－51LW/d、KFR－61LW/d.TIMER TEMP12-----------29 闪烁表示室外机组不正常11-----------28闪烁表示室温传感器故障10-----------27闪烁表示室内管温传感器故障7-------------24 闪烁表示过热保护6------------23 闪烁表示冻结保护4------------21 闪烁表示室外机保护TIME为定时指示灯，TEMP为温度提示灯春兰KFR--70LW/Bd注意：不知道是哪个厂家的电控板E1:通讯失败;E2:压缩机过电流:E3:电源电压异常;E4:系统压力过高:E5:室外环温过低:E6:室内换热器结冻.春兰50、70变频空调故障代码E0 通讯故障E1 室外传感器开短路E2 压缩机保护器保护E3 过电流E4 功率模块保护E5 室外管温过高E6 压缩机排气温度过高E7 电压过高E8 室内传感器开短路E9 室内管温过高飞歌的故障代码列出如下：E1室温探头E2室内盘管E3室外盘管E4过冷E5过热E6过压力过电流E7错相E8缺相E9通讯不良。

全部电梯故障代码
1、单个电梯停机故障：
1.1、控制电源故障：
①控制电源线路断路/短路/接触不良故障；
②控制电源调节器/整流器/稳压器故障；
③制动器断电器/开关故障；
④控制电路的热元件/电感/电容/晶体管/开关等零部件故障；
⑤变频器故障；
⑥编码器/接收器故障；
⑦首站电路故障；
⑧急停按钮功能故障；
⑩电梯自诊断功能故障；
②电机及其绕组接触不良故障；
④电机及电路调节器故障；
⑤梯架及极导故障；
2.1、多台电梯首站通信故障：
①收发机/协调器逻辑控制故障；
②遥控器/接收器/控制信号系统故障；
③GSM/CDMA/网络通信故障；
①多台电梯调度系统故障；
②加速度/位移传感器故障；
③多台电梯互连/互控/自控功能失效；
①枪缆/网线/数据传输线/通信线损坏；
②多台电梯轿厢和机房之间线路断路/短路/接触不良。

故障代码描述可能的原因缺陷元件电梯状态恢复试验Fault code Description Possible reason Detection Operation Recovery Testing0001 DTS监测时间超时. 软件定义的确定时间过后轿厢的位置信息没有改变,门区磁开关30没有变化. 在确定的时间过后30和B30的开关没动作.时间过后电梯回马上停止.关电恢复这个故障.慢车往下开过了77U以后停车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现.0001 DTS监测时间超时.(Resolve 20电梯)0003 超速For:V2 LCEDRV0004 连续三次同步运行失败连续3次同步运行均无法正确接收77:U/N,61U/N,30信号. 3次失败后停在端站.关电0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的下降缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚0012 液压梯0013 液压梯0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路.运行至目的楼层,退出服务关电或转检修.0015 连续运行二次,门区监测回路有不正确的动作, 后面会跟着出现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路.连续运行二次中, 443:1,443:2 ,486中至少有一个动作不准确.运行至目的楼层,退出服务关电或转检修.0019 液压梯0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路安全回路断开,故障0021的子代码描述.当出现0021时再按ACCEPT键将会出现子代码.它以滚动形式显示.子代码描述可能的原因缺陷元件电梯状态恢复试验2100 安全回路断开.如果是ADON, Rev.1在使用的话, 没有更多的诊断信息, 如果使用ADON2, 安全回路断开小于100ms, 软件将没有足够的时间读到安全回路输入信号. ADON, Rev.11) 安全回路1输入点没有电压, 其中的一个或多个开关断开.2) 在检修状态.ADON2电源故障ADON, Rev.1在ADO板的XC1/5没有电压ADON2安全回路上任一测试点的电源丢失.电梯急停接通安全回路ADON, Rev.1接通安全回路ADON2需要特殊的装置试验这个功能.2101 ADON2在使用, ADON2板上端子XM5 / 1和XM1/1之间的回路断开1) ETS线路没有电压2) ADON板的保险丝烧断3) 机房停止开关动作.在XM1/1没有电压. 电梯急停接通安全回路在ADON2板上拿走保险丝.2102 ADON2在使用, ADON2板上端子XM 1/3和XH1/1之间的回路断开地坑急停开关;限速器钢丝绳张紧开关;缓冲器开关;补偿绳(链)开关;终端开关动作.在XH1/1没有电压. 电梯急停接通安全回路使地坑急停开关动作.2103 ADON2在使用, ADON2板上端子XH1 / 3和XC1/3之间的回路断开. 机房检修开关动作. 在XC1/3没有电压. 电梯急停接通安全回路使机房检修开关动作.2104 ADON2在使用, ADON2板上端子XC 1/ 3和XC1/5之间的回路断开. 轿顶检修开关或急停开关动作.在XC1/5没有电压. 电梯急停接通安全回路使轿顶急停开关动作.0022 运行时井道门锁断开安全回路输入3无电压,输入1和2必需有230V电压. XH2/3没有电压. 电梯急停接通厅门回路打开厅门或拔出XH20023 运行中轿门开关打开。

E01逆变单元保护故障原因1．主回路输出接地或短路；2．曳引机连线过长；3．工作环境过热；4．控制器内部连线松动处理方法1．排除接线等外部问题；2．加电抗器或输出滤波器；3．检查风道与风扇是否正常；4．请与代理商或厂家联系；E02加速过电流故障原因1．主回路输出接地或短路；2．电机是否进行了参数调谐；3．负载太大；4．编码器信号不正确；5．UPS运行反馈信号是否正常E03减速过电流故障原因1．主回路输出接地或短路；2．电机是否进行了参数调谐；3．负载太大；4．减速曲线太陡；5．编码器信号不正确E04恒速过电流故障原因1．主回路输出接地或短路；2．电机是否进行了参数调谐；3．负载太大；4．旋转编码器干扰大02-04处理方法1．检查变频器输出侧，运行接触器是否正常；2．检查动力线是否有表层破损，是否有对地短路的可能性。

连线是否牢靠；3．检查电机侧接线端是否有铜丝搭地；4．检查电机内部是否短路或搭地；5．检查封星接触器是否造成变频器输出短路；6．检查电机参数是否与铭牌相符；7．重新进行电机参数自学习；8．检查抱闸报故障前是否持续张开；9．检查是否有机械上的卡死；10．检查平衡系数是否正确；11．检查编码器相关接线是否正确可靠。

异步电机可尝试开环运行，比较电流，以判断编码器是否工作正常；12．检查编码器每转脉冲数设定是否正确；13．检查编码器信号是否受干扰；检查编码器走线是否独立穿管，走线距离是否过长；屏蔽层是否单端接地；14．检查编码器安装是否可靠，旋转轴是否与电机轴连接牢靠，高速运行中是否平稳；15．检查在非UPS运行的状态下，是否UPS反馈是否有效了；（E02）16．检查加、减速度是否过大；（E02、E03）E05加速过电压故障原因1．输入电压过高；2．电梯倒拉严重；3．制动电阻选择偏大，或制动单元异常；4．加速曲线太陡；E06减速过电压故障原因1．输入电压过高；2．制动电阻选择偏大，或制动单元异常；3．减速曲线太陡；E07恒速过电压故障原因1．输入电压过高；2．制动电阻选择偏大，或制动单元异常；05－07处理方法1．调整输入电压；观察母线电压是否正常，运行中是否上升太快；2．检查平衡系数；3．选择合适制动电阻；参照第三章制动电阻推荐参数表观察是否阻值过大；4．检查制动电阻接线是否有破损，是否有搭地现象，接线是否牢靠；E09欠电压故障故障原因1．输入电源瞬间停电；2．输入电压过过低；3．驱动控制板异常；处理方法1．排除外部电源问题；检查是否有运行中电源断开的情况；2．检查所有电源输入线接线桩头是否连接牢靠；3．请与代理商或厂家联系；E10系统过载故障原因1．抱闸回路异常；2．负载过大；3．编码器反馈信号是否正常；4．电机参数是否正确；5．检查电机动力线；处理方法1．检查抱闸回路，供电电源；2．减小负载；3．检查编码器反馈信号及设定是否正确，同步电机编码器初始角度是否正确；4．检查电机相关参数，并调谐；5．检查电机相关动力线；（参见E02处理方法）E11电机过载故障原因1．FC-02设定不当；2．抱闸回路异常；3．负载过大；1．调整参数，可保持FC-02为默认值；2．参见ERR10；E12输入侧缺相故障原因1．输入电源不对称；2．驱动控制板异常处理方法1．检查输入侧三项电源是否平衡，电源电压是否正常，调整输入电源；2．请与代理商或厂家联系；E13输出侧缺相故障原因1．主回路输出接线松动；2．电机损坏；处理方法1．检查连线；2．检查输出侧接触器是否正常；3．排除电机故障；E14模块过热故障原因1．环境温度过高；2．风扇损坏；3．风道堵塞；处理方法1．降低环境温度；2．清理风道；3．更换风扇；4．检查变频器的安装空间距离是否符合第三章要求；E16编码器故障故障原因1．启动位置故障：2．力矩偏差过大故障：3．速度偏差过大报警，反馈速度大于电机额定速度的25%处理方法1．检查编码器回路E17编码器信号校验异常故障原因1对于1387编码器，对编码器信号进行校验，信号异常处理方法1．检查编码器是否正常；2．检查编码器接线是否可靠正常；3．检查pg卡连线是否正确；4．控制柜和主机接地是否良好；E18电流检测故障故障原因1驱动控制板异常处理方法请与代理商或厂家联系E19电机调谐故障故障原因1．电机无法正常运转；2．参数调谐超时；3．同步机旋转编码器异常；处理方法1．正确输入电机参数；2．检查电机引线，及输出侧接触器是否缺相；3．检查旋转编码器接线，确认每转脉冲数设置正确；4．不带载调谐的时候，检查抱闸是否张开；5．同步机带载调谐时是否没有完成调谐即松开了检修运行按钮；E20旋转编码器故障故障原因1．旋转编码器型号是否匹配；2．旋转编码器连线错误；3．低速时电流持续很大；处理方法1．同步机F1-00是否设定正确；2．检查编码器接线；3．UVW类型编码器，在电机调谐和停机状态下报ERR20，请使用万用表检查PG卡提供的编码器电源是否正常。

电梯故障及功能对照表MON1与MON0故障及功能对照表MON1-1或5MON0-0 控制S/W NRS原因表示E00 没有异常E01 温度异常E02 紧急停止运行记录1次（SW-THMFT）E03 CC-WDT3次检出（SS-CCWC3）-4E04 SLC-WDT4次检出（SW-SOCR）-3E05 电流检出（SW-SOCR）E06 回生电阻负荷过大（SW-SOLR）-2E07 41DG锁闸锁线路异常（SW-E41）E08 终端限位制异常（SW-TSCK）E09 PAD异常检出（SW-PAD）平层感应器E0A 秤数值异常检出（SW-WGER）E0B 停止中PAD异常检出（SW-PAE）E0C 充电异常，有充电回路才有效（SW-CHRGT）E0D 再平层时异常检出（SW-PRLE）MON0-01 控制S/W NRS原因表示E10 没有异常E11 复位后重试不能（SW-RSRTC）E12 士力铊16次异常检出（ST-SELD）E13 直接传输CPU传送异常（ST-STER）E14 电容器异常检出（ST-CAPC）E15 手动按钮异常（ST-HDOK）E16 模式与测速数据偏差异常（SD-OVJP）E17 #LB线圈运续4次异常断电检出（ST-DFLB）E18 #5线圈连续4次异常断电检出（ST-DF5）E19 迫力接点回路连续4次异常检出（ST-DFBK）E1A 整流器电压不足8次检出（ST-DFLV）E1B #RL异常时检出（SW-CFRL）E1C TSD动作时异常检出（SW-TSLDE）E1D #ESP动作时异常检出（SW-ESPE）MON0-02 控制S/W NRS原因表示E20 没有异常E21 #89回路异常检出（SW-E89）E22 紧急停止运行记录2次（SW-EST2）E23 系统异常（ST-SYER）E24 回复后再尝试检出（ST-RSRQH）E25 集极驱动板异常（SS-GDFH）E26 DC-CT 异常（SD-CTER）E27 油压迫力压力过低时检出（SW-OPFER）E28 油压迫力温度，油量异常检出（SW-OTLER）E29 温度异常（SW-THMME）E2A 与最终速度偏差异常（ST-UMCH）E2B 异常紧急停车后再起动不能（SW-ETSE）E2C 迫力异常动作2次（SW-RFBK2）E2D 整流器充电异常（SW-VCHGT）E2E MELD 制板充电异常（SD-MCHG）-2MON0-03 控制S/W E-STOP原因表示E30 没有异常E31 MELD 负载过大（SD-SLIT）-2E32 异常低速（SW-TGBL）E33 速度异常过高（SW-TGBT）E34 AST异常动作（SW-AST）E35 逆转运行（SW-TGBR）E36 AST异常动作（SW-ASTW）低速机使用E37 AST异常动作（SW-ASTWV）低速机使用E38 整流器电压过大时检出（SS-COVH）E39 整流器电压过低时检出（SS-CLVT）E3A CC-WDT4次检出（SS-CCWC4）-4E3B SLC-WDT5次检出（SS-SLCWC5）-3E3C 逆变器电流过大时检出（SS-IOCFO）E3D SLC——CPU内之紧急停止动作检出（SS-DEST）-3 E3E 整流器充电异常（SW-VCER）MON0-04 控制S/W E-STOP原因表示E40 没有异常E41 紧急停止运行记录2次（SW-EST2）E42 整流器电压过低时检出（SS-LVLTI）E43 紧急停止回复（SW-ESTR）E44 #LB线圈故障断电检出（SW-CFLB）E45 #5线圈故障断电时检出（SW-CF5）E46 迫力接点回路连续4次异常检出（ST-CFBK）E47 #89线圈故障断电时检出（SW-CF89）E48 #89故障断电时检出（SY-89ST）MON0-05 控制S/W E-STOP原因表示E50 没有异常E51 #29安全回路检出（SN29）E52 #29安全回路动作时检出（SS-29LT）锁存记忆E53 欠相或电源过低时检出（SS-PWFH）E54 整流器电压不足时检出（SS-LVLT）E55 12V电源异常（SS-12VFL）E56 模式与测速比较有偏差（SD-PTC）E57 手动模式时电流负荷过大（SD-HRT）E58 驱动发出之紧急停止指令（SD-32GQ）E59 紧急停止指令（SC-S29）E5A 迫力基板异常（SS-BKE）E5B 模式与测速比较有偏差（SW-VPTC）E5C ETS异常而引致不能再起动（SW-ETSES）MON0-06 控制H/W安全回路异常原因表示E60 没有异常E61 整流器电压不足时检出（SS-LVLT）E62 集极驱动基极异常E63 逆变器保护回路动作E64 #29安全回路动作时检出（SS-29LT）锁存记忆E65 12V电源异常（SS-12VFL）E66 逆变器测试异常检出E67 锁相环检出E68 整流器电流过大E69 逆变器电流过大过检出E6A 整流器电压过大时检出（SS-COVH）E6B 欠相或电源过低时检出（SS-PWFH）MON0-07 控制H/W安全回路异常原因表示E70 没有异常E71 CC-WDT5次异常检出（SS-CCWC5）-3E72 CC-WDT4次异常检出（SS-CCWC4）-3E73 CC-WDT3次异常检出（SS-CCWC3）-3E74 SLC-WD5次异常检出（SS-SLCWC5）-4E75 SLC-WD4次异常检出（SS-SLCWC4）-4E76 SLC-WD3次异常检出（SS-SLCWC3）-4 MON0-09 驱动S/W 异常原因表示E90 没有异常E92 电流负载过大(SD-OCR)E93 不能再次起动(SD-DNRS)E94 MELD负荷过大检出(SD-SLII)-2E95 TSD不正常动作检出（SD-TSDP）E96 行走中秤异常检出(SD-WGHTF2)E97 DC-CT 异常（SD-CTER）E98 TST异常动作检出(SD-TSA)E99 摩打解码器之"Z"相异常检出(SD-AZER)E9A 摩打解码器之"F"相异常检出(SD-AEER)E9B PM摩打时限电流过大(SD-TOCR)MON0-A 驱动S/W 异常原因表示EA0 没有异常EA1 模式与测速数据偏差异常（SD-PVJP）EA2 模式与测速数据偏差异常（SD-OVJP）EA3 驱动发出之紧急停止指令（SD-32GQ）EA4 回生电阻负荷过大（SD-SOLR）EA5 本机模式与测速比较有偏差(SD-PTC)EA6 手动模式时电流负荷过大（SD-HRT）EA7 逆变器电流过大时检出（SD-IOCF）EA8 TSD-PAD故障检出(SD-PADE)EA9 MCP检出整流器电流过大(SD-COCF)-5EAA MCP初期设定异常(SD-INITF)-5EAB RAM异常检出(SD-RAMER)EAC 卷上机设定数据异常(SD-DTER)EAD MCP重新启动异常检出(SD-RBOTNG)-5EAE MCP-WDT4次异常检出(SD-MCPWDE)-5MON0-B 管理S/W异常原因表示EB0 没有异常EB1 停机10分钟后不能再起动(SW-32DT10)EB2 停机16分钟后不能再起动(SW-32DT16)EB3 再不能起动超过10分钟(SW-DSTE10)EB4 再不能起动超过10分钟(SW-57EBT)EB5 门不能开启超过2分钟(SW-CONE)EB6 FUSE断路超过2分钟(SW-EFSOF)EB7 #60异常检出(SW-60CHK)EB8 门不能开启(SW-NLH)EB9 主控制板异常检出(SQ-MBCIJH)EBB 困人警报(SZ-EMAH)EBC 警报不能使用(SZ-EMEH)EBD 群控管理异常(SZ-GCIJO)MON0-C H/W安全回路异常原因表示EC0 没有异常EC1 SLC传输异常(SS-TRER)-3EC2 SLC之紧急停止动作(SS-DEST)-3EC3 SLC内之速度过高(SS-TGBH)-3EC4 SLC之AST动作(SS-AST)-3EC5 SLC内之KC动作(SS-DKC)-3EC6 SLC之RAM异常检出(SS-RAMER)-3MON0-D 驱动S/W 异常原因表示ED0 没有异常ED1 机厢正门拎手BC-CPU1异常检出(SF-FBC1IJH)-4 ED2 机厢正门拎手BC-CPU2异常检出(SF-FBC2IJH)-4 ED3 机厢正门拎手BC-CPU3异常检出(SF-FBC3IJH)-4 ED4 机厢正门拎手BC-CPU4异常检出(SF-FBC4IJH)-4 ED5 正门CAR-STATION之CPU异常检出(SF-FCSIJH) ED6 正门控制之CPU检出(SF-FDCIJH)ED7 正门机厢显示灯之CPU异常检出(SF-FICIJH)ED8 正门机厢之OPTION-CPU异常检出(SF-FCZIJH) ED9 SC-CPU严重故障(SC-SCER8)-5EDA SC-CPU严重故障(SC-SHER8)-6EDB SC-CPU轻微故障(SC-SCER)-5EDC SC-CPU轻微故障(SC-SHER)-6EDD HIS-CPU故障(SC-HSAIJ)-6MON0-D 驱动S/W 异常原因表示EE0 没有异常EE1 机厢后门拎手BC-CPU5异常检出(SF-RBC5IJH) EE2 机厢后门拎手BC-CPU6异常检出(SF-RBC6IJH) EE3 机厢后门拎手BC-CPU7异常检出(SF-RBC7IJH) EE4 机厢后门拎手BC-CPU8异常检出(SF-RBC8IJH) EE5 后门CAR-STATION之CPU异常检出(SF-RCSIJH) EE6 后门控制之CPU异常检出(SF-RDCIJH)EE7 后门机厢显示灯之CPU异常检出(SF-RICIJH)EE8 后门机厢之OPTION-CPU异常检出(SF-RCZIJH)。

电梯故障及功能对照表MON1与MON0故障及功能对照表MON1-1或5MON0-0 控制S/W NRS原因表示E00 没有异常E01 温度异常E02 紧急停止运行记录1次（SW-THMFT）E03 CC-WDT3次检出（SS-CCWC3）-4E04 SLC-WDT4次检出（SW-SOCR）-3E05 电流检出（SW-SOCR）E06 回生电阻负荷过大（SW-SOLR）-2E07 41DG锁闸锁线路异常（SW-E41）E08 终端限位制异常（SW-TSCK）E09 PAD异常检出（SW-PAD）平层感应器E0A 秤数值异常检出（SW-WGER）E0B 停止中PAD异常检出（SW-PAE）E0C 充电异常，有充电回路才有效（SW-CHRGT）E0D 再平层时异常检出（SW-PRLE）MON0-01 控制S/W NRS原因表示E10 没有异常E11 复位后重试不能（SW-RSRTC）E12 士力铊16次异常检出（ST-SELD）E13 直接传输CPU传送异常（ST-STER）E14 电容器异常检出（ST-CAPC）E15 手动按钮异常（ST-HDOK）E16 模式与测速数据偏差异常（SD-OVJP）E17 #LB线圈运续4次异常断电检出（ST-DFLB）E18 #5线圈连续4次异常断电检出（ST-DF5）E19 迫力接点回路连续4次异常检出（ST-DFBK）E1A 整流器电压不足8次检出（ST-DFLV）E1B #RL异常时检出（SW-CFRL）E1C TSD动作时异常检出（SW-TSLDE）E1D #ESP动作时异常检出（SW-ESPE）MON0-02 控制S/W NRS原因表示E20 没有异常E21 #89回路异常检出（SW-E89）E22 紧急停止运行记录2次（SW-EST2）E23 系统异常（ST-SYER）E24 回复后再尝试检出（ST-RSRQH）E25 集极驱动板异常（SS-GDFH）E26 DC-CT 异常（SD-CTER）E27 油压迫力压力过低时检出（SW-OPFER）E28 油压迫力温度，油量异常检出（SW-OTLER）E29 温度异常（SW-THMME）E2A 与最终速度偏差异常（ST-UMCH）E2B 异常紧急停车后再起动不能（SW-ETSE）E2C 迫力异常动作2次（SW-RFBK2）E2D 整流器充电异常（SW-VCHGT）E2E MELD 制板充电异常（SD-MCHG）-2MON0-03 控制S/W E-STOP原因表示E30 没有异常E31 MELD 负载过大（SD-SLIT）-2E32 异常低速（SW-TGBL）E33 速度异常过高（SW-TGBT）E34 AST异常动作（SW-AST）E35 逆转运行（SW-TGBR）E36 AST异常动作（SW-ASTW）低速机使用E37 AST异常动作（SW-ASTWV）低速机使用E38 整流器电压过大时检出（SS-COVH）E39 整流器电压过低时检出（SS-CLVT）E3A CC-WDT4次检出（SS-CCWC4）-4E3B SLC-WDT5次检出（SS-SLCWC5）-3E3C 逆变器电流过大时检出（SS-IOCFO）E3D SLC——CPU内之紧急停止动作检出（SS-DEST）-3E3E 整流器充电异常（SW-VCER）MON0-04 控制S/W E-STOP原因表示E40 没有异常E41 紧急停止运行记录2次（SW-EST2）E42 整流器电压过低时检出（SS-LVLTI）E43 紧急停止回复（SW-ESTR）E44 #LB线圈故障断电检出（SW-CFLB）E45 #5线圈故障断电时检出（SW-CF5）E46 迫力接点回路连续4次异常检出（ST-CFBK）E47 #89线圈故障断电时检出（SW-CF89）E48 #89故障断电时检出（SY-89ST）MON0-05 控制S/W E-STOP原因表示E50 没有异常E51 #29安全回路检出（SN29）E52 #29安全回路动作时检出（SS-29LT）锁存记忆E53 欠相或电源过低时检出（SS-PWFH）E54 整流器电压不足时检出（SS-LVLT）E55 12V电源异常（SS-12VFL）E56 模式与测速比较有偏差（SD-PTC）E57 手动模式时电流负荷过大（SD-HRT）E58 驱动发出之紧急停止指令（SD-32GQ）E59 紧急停止指令（SC-S29）E5A 迫力基板异常（SS-BKE）E5B 模式与测速比较有偏差（SW-VPTC）E5C ETS异常而引致不能再起动（SW-ETSES）MON0-06 控制H/W安全回路异常原因表示E60 没有异常E61 整流器电压不足时检出（SS-LVLT）E62 集极驱动基极异常E63 逆变器保护回路动作E64 #29安全回路动作时检出（SS-29LT）锁存记忆E65 12V电源异常（SS-12VFL）E66 逆变器测试异常检出E67 锁相环检出E68 整流器电流过大E69 逆变器电流过大过检出E6A 整流器电压过大时检出（SS-COVH）E6B 欠相或电源过低时检出（SS-PWFH）MON0-07 控制H/W安全回路异常原因表示E70 没有异常E71 CC-WDT5次异常检出（SS-CCWC5）-3E72 CC-WDT4次异常检出（SS-CCWC4）-3E73 CC-WDT3次异常检出（SS-CCWC3）-3E74 SLC-WD5次异常检出（SS-SLCWC5）-4E75 SLC-WD4次异常检出（SS-SLCWC4）-4E76 SLC-WD3次异常检出（SS-SLCWC3）-4MON0-09 驱动S/W 异常原因表示E90 没有异常E92 电流负载过大(SD-OCR)E93 不能再次起动(SD-DNRS)E94 MELD负荷过大检出(SD-SLII)-2E95 TSD不正常动作检出（SD-TSDP）E96 行走中秤异常检出(SD-WGHTF2)E97 DC-CT 异常（SD-CTER）E98 TST异常动作检出(SD-TSA)E99 摩打解码器之"Z"相异常检出(SD-AZER)E9A 摩打解码器之"F"相异常检出(SD-AEER)E9B PM摩打时限电流过大(SD-TOCR)MON0-A 驱动S/W 异常原因表示EA0 没有异常EA1 模式与测速数据偏差异常（SD-PVJP）EA2 模式与测速数据偏差异常（SD-OVJP）EA3 驱动发出之紧急停止指令（SD-32GQ）EA4 回生电阻负荷过大（SD-SOLR）EA5 本机模式与测速比较有偏差(SD-PTC)EA6 手动模式时电流负荷过大（SD-HRT）EA7 逆变器电流过大时检出（SD-IOCF）EA8 TSD-PAD故障检出(SD-PADE)EA9 MCP检出整流器电流过大(SD-COCF)-5EAA MCP初期设定异常(SD-INITF)-5EAB RAM异常检出(SD-RAMER)EAC 卷上机设定数据异常(SD-DTER)EAD MCP重新启动异常检出(SD-RBOTNG)-5EAE MCP-WDT4次异常检出(SD-MCPWDE)-5MON0-B 管理S/W异常原因表示EB0 没有异常EB1 停机10分钟后不能再起动(SW-32DT10)EB2 停机16分钟后不能再起动(SW-32DT16)EB3 再不能起动超过10分钟(SW-DSTE10)EB4 再不能起动超过10分钟(SW-57EBT)EB5 门不能开启超过2分钟(SW-CONE)EB6 FUSE断路超过2分钟(SW-EFSOF)EB7 #60异常检出(SW-60CHK)EB8 门不能开启(SW-NLH)EB9 主控制板异常检出(SQ-MBCIJH)EBB 困人警报(SZ-EMAH)EBC 警报不能使用(SZ-EMEH)EBD 群控管理异常(SZ-GCIJO)MON0-C H/W安全回路异常原因表示EC0 没有异常EC1 SLC传输异常(SS-TRER)-3EC2 SLC之紧急停止动作(SS-DEST)-3EC3 SLC内之速度过高(SS-TGBH)-3EC4 SLC之AST动作(SS-AST)-3EC5 SLC内之KC动作(SS-DKC)-3EC6 SLC之RAM异常检出(SS-RAMER)-3MON0-D 驱动S/W 异常原因表示ED0 没有异常ED1 机厢正门拎手BC-CPU1异常检出(SF-FBC1IJH)-4ED2 机厢正门拎手BC-CPU2异常检出(SF-FBC2IJH)-4ED3 机厢正门拎手BC-CPU3异常检出(SF-FBC3IJH)-4ED4 机厢正门拎手BC-CPU4异常检出(SF-FBC4IJH)-4ED5 正门CAR-STATION之CPU 异常检出(SF-FCSIJH)ED6 正门控制之CPU检出(SF-FDCIJH)ED7 正门机厢显示灯之CPU异常检出(SF-FICIJH)ED8 正门机厢之OPTION-CPU 异常检出(SF-FCZIJH)ED9 SC-CPU严重故障(SC-SCER8)-5EDA SC-CPU严重故障(SC-SHER8)-6EDB SC-CPU轻微故障(SC-SCER)-5EDC SC-CPU轻微故障(SC-SHER)-6EDD HIS-CPU故障(SC-HSAIJ)-6MON0-D 驱动S/W 异常原因表示EE0 没有异常EE1 机厢后门拎手BC-CPU5异常检出(SF-RBC5IJH)EE2 机厢后门拎手BC-CPU6异常检出(SF-RBC6IJH)EE3 机厢后门拎手BC-CPU7异常检出(SF-RBC7IJH)EE4 机厢后门拎手BC-CPU8异常检出(SF-RBC8IJH)EE5 后门CAR-STATION之CPU 异常检出(SF-RCSIJH)EE6 后门控制之CPU异常检出(SF-RDCIJH)EE7 后门机厢显示灯之CPU异常检出(SF-RICIJH)EE8 后门机厢之OPTION-CPU 异常检出(SF-RCZIJH)。

绪言第一章控制系统的功能1.1基本功能1.2特殊功能1.3安全保护功能1.4可选功能第二章控制系统的组成与安装2.1 控制系统的组成2.2 控制系统的安装第三章液晶界面操作及参数说明3.1 概述3.2 键操作说明3.3 液晶显示流程图及参数说明3.4 窗口及操作说明3.5 机房选层操作第四章系统的调试与运行4.1 通电前的检查4.2 通电和检查4.3 系统参数设定4.4 慢车试运行4.5 井道自学习运行4.6 快车试运行4.7 电梯舒适感调试4.8 平层精度的调整4.9 端站安装位置的确定第五章LED显示说明5.1 LED显示定义5.2 LED故障说明附件一异步电机控制柜安川616G5、676GL5-JJ变频器参数附件二异步电机控制柜安川G7A变频器参数设置表附件三异步电机控制柜科比（KEB）变频器参数设置表3.0版附件四异步电机控制柜富士G11UD变频器参数设置表附件五故障代码及说明附录六微机板LED故障显示说明BN5000-2007电梯控制系统是我公司推出的智能化更高、功能更强、调试与维护更方便的高技术产品。

它除了具有一般电梯控制系统的基本功能外，在系统参数设置、电梯功能选择、电梯调试与维护、现场适应能力等各方面有独到之处。

本系统的基本控制方式为串行通讯（CAN总线）与变频调速；可满足电梯楼层64层以下，电梯速度小于4米/秒，包括永磁同步电机在内的各种电梯电机的控制要求。

BN5000-2007型电梯电脑控制器的主板、操纵盘板、呼梯板的核心芯片是国际著名主控制器采用性能稳定的PHICIPS公司的32位高速CPU，系统更可靠的高端产品，集成度、可靠性堪称世界一流；软件设计充分体现了功能齐备，参数设置界面层次分明，调试及故障诊断信息充分，抗干扰能力强及干扰强度评价独具匠心的技术特点。

对电梯控制系统以外的电气元件设计了诊断与检测界面。

使电梯故障判断有的放矢，真正使该电梯控制系统做到了高性能与可靠性的完美统一，高水平与实用性的完美统一，高科技与应用简便的完美统一。

故障代码描述可能的原因缺陷元件电梯状态恢复试验Fault code Description Possible reason Detection Operation Recovery Testing0001 DTS监测时间超时. 软件定义的确定时间过后轿厢的位置信息没有改变,门区磁开关30没有变化. 在确定的时间过后30和B30的开关没动作.时间过后电梯回马上停止.关电恢复这个故障.慢车往下开过了77U以后停车,在LCECCB板上拔下61U/N,30,B30,然后转正常,直到故障出现.0001 DTS监测时间超时.(Resolve 20电梯)0003 超速V2 LCEDRV:0004 连续三次同步运行失败连续3次同步运行均无法正确接收77:U/N,61U/N,30信号. 3次失败后停在端站.关电0007 门区开关30或B30卡死. 门区信号持续有效. 启动一段时间后,没有检测到30/B30信号的下降缘运行至目的楼层,不开门,不走车关电或打检修短接LCECCB上的30(B30)信号--XB21(XB24)的最低插脚0012 液压梯0013 液压梯0014 连续运行二次,监察门区电路继电器553没有吸合.后面会跟着出现0076故障代码. 553继电器回路没接通. 553继电器没有接通ADO/ACL回路.运行至目的楼层,退出服务关电或转检修.0015 连续运行二次,门区监测回路有不正确的动作, 后面会跟着出现0082故障代码. 电梯在楼层位置时443:1 或443:2 或486没有动作以接通AADO/ACL回路.连续运行二次中, 443:1,443:2 ,486中至少有一个动作不准确.运行至目的楼层,退出服务关电或转检修.0019 液压梯0021 安全回路断开(另外有子故障代码可供参考) 安全回路输入1无电压电梯在检修状态在ADO板的XC1/5没有电压电梯急停接通安全回路断开安全回路安全回路断开,故障0021的子代码描述.当出现0021时再按ACCEPT键将会出现子代码.它以滚动形式显示.子代码描述可能的原因缺陷元件电梯状态恢复试验2100 安全回路断开.如果是ADON,Rev.1在使用的话,没有更多的诊断信息,如果使用ADON2,安全回路断开小于100ms,软件将没有足够的时间读到安全回路输入信号. ADON,Rev.11)安全回路1输入点没有电压,其中的一个或多个开关断开.2)在检修状态.ADON2电源故障ADON,Rev.1在ADO板的XC1/5没有电压ADON2安全回路上任一测试点的电源丢失.电梯急停接通安全回路ADON,Rev.1接通安全回路ADON2需要特殊的装置试验这个功能.2101 ADON2在使用,ADON2板上端子XM5/1和XM1/1之间的回路断开1)ETS线路没有电压2)ADON板的保险丝烧断3)机房停止开关动作.在XM1/1没有电压. 电梯急停接通安全回路在ADON2板上拿走保险丝.2102 ADON2在使用,ADON2板上端子XM1/3和XH1/1之间的回路断开地坑急停开关;限速器钢丝绳张紧开关;缓冲器开关;补偿绳(链)开关;终端开关动作.在XH1/1没有电压. 电梯急停接通安全回路使地坑急停开关动作.2103 ADON2在使用,ADON2板上端子XH1/3和XC1/3之间的回路断开. 机房检修开关动作. 在XC1/3没有电压. 电梯急停接通安全回路使机房检修开关动作.2104 ADON2在使用,ADON2板上端子XC1/3和XC1/5之间的回路断开. 轿顶检修开关或急停开关动作.在XC1/5没有电压. 电梯急停接通安全回路使轿顶急停开关动作.0022 运行时井道门锁断开安全回路输入3无电压,输入1和2必需有230V电压. XH2/3没有电压. 电梯急停接通厅门回路打开厅门或拔出XH20023 运行中轿门开关打开。

电梯故障及功能对照表MON1 与MON0 故障及功能对照表MON1-1 或 5MON0-0 控制S/W NRS 原因表示E00 没有异常E01 温度异常E02 紧急停止运行记录 1 次( SW-THMFT )E03 CC-WDT3 次检出( SS-CCWC3 ) -4E04 SLC-WDT4 次检出( SW-SOCR ) -3E05 电流检出( SW-SOCR )E06 回生电阻负荷过大( SW-SOLR ) -2E07 41DG 锁闸锁线路异常( SW-E41 )E08 终端限位制异常( SW-TSCK )E09 PAD 异常检出( SW-PAD )平层感应器E0A 秤数值异常检出( SW-WGER )E0B 停止中PAD 异常检出( SW-PAE )E0C 充电异常，有充电回路才有效( SW-CHRGT )E0D 再平层时异常检出( SW-PRLE )MON0-01 控制S/W NRS 原因表示E10 没有异常E11 复位后重试不能( SW-RSRTC )E12 士力铊16 次异常检出( ST-SELD )E13 直接传输CPU 传送异常( ST-STER )E14 电容器异常检出( ST-CAPC )E15 手动按钮异常( ST-HDOK )E16 模式与测速数据偏差异常( SD-OVJP )E17 #LB 线圈运续 4 次异常断电检出( ST-DFLB )E18 #5 线圈连续 4 次异常断电检出( ST-DF5 )E19 迫力接点回路连续 4 次异常检出( ST-DFBK )E1A 整流器电压不足8 次检出( ST-DFLV )E1B #RL 异常时检出( SW-CFRL )E1C TSD 动作时异常检出( SW-TSLDE )E1D #ESP 动作时异常检出( SW-ESPE )MON0-02 控制S/W NRS 原因表示E20 没有异常E21 #89 回路异常检出( SW-E89 )E22 紧急停止运行记录 2 次( SW-EST2 )E23 系统异常( ST-SYER )E24 回复后再尝试检出( ST-RSRQH )E25 集极驱动板异常( SS-GDFH )E26 DC-CT 异常( SD-CTER )E27 油压迫力压力过低时检出( SW-OPFER )E28 油压迫力温度，油量异常检出( SW-OTLER )E29 温度异常( SW-THMME )E2A 与最终速度偏差异常( ST-UMCH )E2B 异常紧急停车后再起动不能( SW-ETSE )E2C 迫力异常动作 2 次( SW-RFBK2 )E2D 整流器充电异常( SW-VCHGT )E2E MELD 制板充电异常( SD-MCHG ) -2MON0-03 控制S/W E-STOP 原因表示E30 没有异常E31 MELD 负载过大( SD-SLIT ) -2E32 异常低速( SW-TGBL )E33 速度异常过高( SW-TGBT )E34 AST 异常动作( SW-AST )E35 逆转运行( SW-TGBR )E36 AST 异常动作( SW-ASTW )低速机使用E37 AST 异常动作( SW-ASTWV )低速机使用E38 整流器电压过大时检出( SS-COVH )E39 整流器电压过低时检出( SS-CLVT )E3A CC-WDT4 次检出( SS-CCWC4 ) -4E3B SLC-WDT5 次检出( SS-SLCWC5 ) -3E3C 逆变器电流过大时检出( SS-IOCFO )E3D SLC ——CPU 内之紧急停止动作检出( SS-DEST )-3 E3E 整流器充电异常( SW-VCER )MON0-04 控制S/W E-STOP 原因表示E40 没有异常E41 紧急停止运行记录 2 次( SW-EST2 )E42 整流器电压过低时检出( SS-LVLTI )E43 紧急停止回复( SW-ESTR )E44 #LB 线圈故障断电检出( SW-CFLB )E45 #5 线圈故障断电时检出( SW-CF5 )E46 迫力接点回路连续 4 次异常检出( ST-CFBK )E47 #89 线圈故障断电时检出( SW-CF89 )E48 #89 故障断电时检出( SY-89ST )MON0-05 控制S/W E-STOP 原因表示E50 没有异常E51 #29 安全回路检出( SN29 )E52 #29 安全回路动作时检出( SS-29LT )锁存记忆E53 欠相或电源过低时检出( SS-PWFH )E54 整流器电压不足时检出( SS-LVLT )E55 12V 电源异常( SS-12VFL )E56 模式与测速比较有偏差( SD-PTC )E57 手动模式时电流负荷过大( SD-HRT )E58 驱动发出之紧急停止指令( SD-32GQ )E59 紧急停止指令( SC-S29 )E5A 迫力基板异常( SS-BKE )E5B 模式与测速比较有偏差( SW-VPTC )E5C ETS 异常而引致不能再起动( SW-ETSES ) MON0-06 控制H/W 安全回路异常原因表示E60 没有异常E61 整流器电压不足时检出( SS-LVLT )E62 集极驱动基极异常E63 逆变器保护回路动作E64 #29 安全回路动作时检出( SS-29LT )锁存记忆E65 12V 电源异常( SS-12VFL )E66 逆变器测试异常检出E67 锁相环检出E68 整流器电流过大E69 逆变器电流过大过检出E6A 整流器电压过大时检SS-COVH )E6B 欠相或电源过低时检出(SS-PWFH )MON0-07 控制H/W 安全回路异常原因表示E70 没有异常E71 CC-WDT5 次异常检出(SS-CCWC5 ) -3E72 CC-WDT4 次异常检出(SS-CCWC4 ) -3E73 CC-WDT3 次异常检出(SS-CCWC3 ) -3E74 SLC-WD5 次异常检出(SS-SLCWC5 ) -4E75 SLC-WD4 次异常检出(SS-SLCWC4 ) -4E76 SLC-WD3 次异常检出(SS-SLCWC3 ) -4MON0-09 驱动S/W 异常原因表示E90 没有异常E92 电流负载过大(SD-OCR)E93 不能再次起动(SD-DNRS)E94 MELD 负荷过大检出(SD-SLII)-2E95 TSD 不正常动作检出( SD-TSDP )E96 行走中秤异常检出(SD-WGHTF2)E97 DC-CT 异常( SD-CTER )E98 TST 异常动作检出(SD-TSA)E99 摩打解码器之"Z" 相异常检出(SD-AZER) E9A 摩打解码器之"F" 相异常检出(SD-AEER)E9B PM 摩打时限电流过大(SD-TOCR) MON0-A 驱动S/W 异常原因表示EA0 没有异常EA1 模式与测速数据偏差异常( SD-PVJP ) EA2 模式与测速数据偏差异常( SD-OVJP ) EA3 驱动发出之紧急停止指令( SD-32GQ )EA4 回生电阻负荷过大( SD-SOLR )EA5 本机模式与测速比较有偏差(SD-PTC) EA6 手动模式时电流负荷过大( SD-HRT )EA7 逆变器电流过大时检出( SD-IOCF )EB3 再不能起动超过 EB4 再不能起动超过 EB5 门不能开启超过 EB6 FUSE 断路超过 10 分钟 (SW-DSTE10)10 分钟 (SW-57EBT)2 分钟 (SW-CONE)2 分钟 (SW-EFSOF)ED1 机厢正门拎手 ED2 机厢正门拎手 ED3 机厢正门拎手 ED4 机厢正门拎手 EA8 TSD-PAD 故障检出 (SD-PADE)EA9 MCP 检出整流器电流过大 (SD-COCF)-5EAA MCP 初期设定异常 (SD-INITF)-5EAB RAM 异常检出 (SD-RAMER)EAC 卷上机设定数据异常 (SD-DTER)EAD MCP 重新启动异常检出 (SD-RBOTNG)-5EAE MCP-WDT4 次异常检出 (SD-MCPWDE)-5MON0-B 管理 S/W 异常原因表示EB0 没有异常EB1 停机 10 分钟后不能再起动 (SW-32DT10)EB2 停机 16 分钟后不能再起动 (SW-32DT16)EB7 #60 异常检出 (SW-60CHK)EB8 门不能开启 (SW-NLH)EB9 主控制板异常检出 (SQ-MBCIJH)EBB 困人警报 (SZ-EMAH)EBC 警报不能使用 (SZ-EMEH)EBD 群控管理异常 (SZ-GCIJO)MON0-C H/W 安全回路异常原因表示EC0 没有异常EC1 SLC 传输异常 (SS-TRER)-3EC2 SLC 之紧急停止动作 (SS-DEST)-3EC3 SLC 内之速度过高 (SS-TGBH)-3EC4 SLC 之 AST 动作 (SS-AST)-3EC5 SLC 内之 KC 动作 (SS-DKC)-3EC6 SLC 之 RAM 异常检出 (SS-RAMER)-3MON0-D 驱动 S/W 异常原因表示ED0 没有异常BC-CPU1 异常检出 (SF-FBC1IJH)-4 BC-CPU2 异常检出 (SF-FBC2IJH)-4 BC-CPU3 异常检出 (SF-FBC3IJH)-4 BC-CPU4 异常检出 (SF-FBC4IJH)-4 ED5 正门 CAR-STATION 之 CPU 异常检出 (SF-FCSIJH) ED6 正门控制之 CPU 检出 (SF-FDCIJH)ED7 正门机厢显示灯之 CPU 异常检出 (SF-FICIJH) ED8 正门机厢之 OPTION-CPU 异常检出 (SF-FCZIJH) ED9 SC-CPU 严重故障 (SC-SCER8)-5EDA SC-CPU 严重故障 (SC-SHER8)-6 EDB SC-CPU 轻微故障 (SC-SCER)-5 EDC SC-CPU 轻微故障 (SC-SHER)-6 EDD HIS-CPU 故障 (SC-HSAIJ)-6EE1 机厢后门拎BC-CPU5 异常检出 (SF-RBC5IJH) EE2 机厢后门拎手EE3 机厢后门拎手EE4 机厢后门拎手 MON0-D 驱动 S/W 异常原因表示EE0 没有异常BC-CPU6 异常检出 (SF-RBC6IJH) BC-CPU7 异常检出 (SF-RBC7IJH)BC-CPU8 异常检出 (SF-RBC8IJH)EE5 后门 CAR-STATION 之 CPU 异常检出 (SF-RCSIJH) EE6 后门控制之 CPU 异常检出 (SF-RDCIJH)EE7 后门机厢显示灯之 CPU 异常检出 (SF-RICIJH) EE8 后门机厢之 OPTION-CPU 异常检出 (SF-RCZIJH)。

电梯故障及功能对照表MON1与MON0故障及功能对照表MON1-1或5MON0-0 控制S/W NRS原因表示E00 没有异常E01 温度异常E02 紧急停止运行记录1次（SW-THMFT）E03 CC-WDT3次检出（SS-CCWC3）-4E04 SLC-WDT4次检出（SW-SOCR）-3E20 没有异常E21 #89回路异常检出（SW-E89）E22 紧急停止运行记录2次（SW-EST2）E23 系统异常（ST-SYER）E24 回复后再尝试检出（ST-RSRQH）E25 集极驱动板异常（SS-GDFH）E26 DC-CT 异常（SD-CTER）E27 油压迫力压力过低时检出（SW-OPFER）E28 油压迫力温度，油量异常检出（SW-OTLER）E29 温度异常（SW-THMME）E2A 与最终速度偏差异常（ST-UMCH）E2B 异常紧急停车后再起动不能（SW-ETSE）E2C 迫力异常动作2次（SW-RFBK2）E2D 整流器充电异常（SW-VCHGT）E2E MELD 制板充电异常（SD-MCHG）-2MON0-03 控制S/W E-STOP原因表示E30 没有异常E31 MELD 负载过大（SD-SLIT）-2E32 异常低速（SW-TGBL）E52 #29安全回路动作时检出（SS-29LT）锁存记忆E53 欠相或电源过低时检出（SS-PWFH）E54 整流器电压不足时检出（SS-LVLT）E55 12V电源异常（SS-12VFL）E56 模式与测速比较有偏差（SD-PTC）E57 手动模式时电流负荷过大（SD-HRT）E58 驱动发出之紧急停止指令（SD-32GQ）E59 紧急停止指令（SC-S29）E5A 迫力基板异常（SS-BKE）E5B 模式与测速比较有偏差（SW-VPTC）E5C ETS异常而引致不能再起动（SW-ETSES）MON0-06 控制H/W安全回路异常原因表示E60 没有异常E61 整流器电压不足时检出（SS-LVLT）E62 集极驱动基极异常E63 逆变器保护回路动作E64 #29安全回路动作时检出（SS-29LT）锁存记忆E65 12V电源异常（SS-12VFL）E66 逆变器测试异常检出MON0-A 驱动S/W 异常原因表示EA0 没有异常EA1 模式与测速数据偏差异常（SD-PVJP）EA2 模式与测速数据偏差异常（SD-OVJP）EA3 驱动发出之紧急停止指令（SD-32GQ）EA4 回生电阻负荷过大（SD-SOLR）EA5 本机模式与测速比较有偏差(SD-PTC)EA6 手动模式时电流负荷过大（SD-HRT）EA7 逆变器电流过大时检出（SD-IOCF）EA8 TSD-PAD故障检出(SD-PADE)EA9 MCP检出整流器电流过大(SD-COCF)-5 EAA MCP初期设定异常(SD-INITF)-5EAB RAM异常检出(SD-RAMER)EAC 卷上机设定数据异常(SD-DTER) EAD MCP重新启动异常检出(SD-RBOTNG)-5EAE MCP-WDT4次异常检出(SD-MCPWDE)-5MON0-B 管理S/W异常原因表示EB0 没有异常EB1 停机10分钟后不能再起动(SW-32DT10)ED5 正门CAR-STATION之CPU异常检出(SF-FCSIJH) ED6 正门控制之CPU检出(SF-FDCIJH) ED7 正门机厢显示灯之CPU异常检出(SF-FICIJH) ED8 正门机厢之OPTION-CPU异常检出(SF-FCZIJH) ED9 SC-CPU严重故障(SC-SCER8)-5EDA SC-CPU严重故障(SC-SHER8)-6EDB SC-CPU轻微故障(SC-SCER)-5EDC SC-CPU轻微故障(SC-SHER)-6EDD HIS-CPU故障(SC-HSAIJ)-6MON0-D 驱动S/W 异常原因表示EE0 没有异常EE1 机厢后门拎手BC-CPU5异常检出(SF-RBC5IJH) EE2 机厢后门拎手BC-CPU6异常检出(SF-RBC6IJH) EE3 机厢后门拎手BC-CPU7异常检出(SF-RBC7IJH) EE4 机厢后门拎手BC-CPU8异常检出(SF-RBC8IJH) EE5 后门CAR-STATION之CPU异常检出(SF-RCSIJH) EE6 后门控制之CPU异常检出(SF-RDCIJH) EE7 后门机厢显示灯之CPU异常检出(SF-RICIJH)EE8 后门机厢之OPTION-CPU异常检出(SF-RCZIJH)。
