电学部分练习元旦作业

电学部分习题汇总一．电流、电压、电阻一、选择题1．下列说法正确的是[ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

嗦夺市安培阳光实验学校度钟庄中学高二物理元旦假期作业第Ⅰ卷（选择题共38分）一、选择题。

本题共11小题，满分38分，其中1-6小题为单选题，每小题3分，7-11小题为多选题，每小题4分。

1、矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化规律如图所示，则下列说法正确的是（）A．t1时刻通过线圈的磁通量为零B．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量变化率的绝对值最大D．每当e的方向变化时，通过线圈的磁通量绝对值都为最大2、关于简谐运动中的平衡位置，下列说法中正确的是（）A.平衡位置就是物体所受合外力为零的位置B.平衡位置就是加速度为零的位置C.平衡位置就是回复力为零的位置D.平衡位置就是受力平衡的位置3、弹簧振子的质量是0.2kg,在水平方向上做简谐运动，当它运动到平衡位置左侧x1=2cm的位置时,受到的回复力大小为f1=4N,则当它运动到平衡位置右侧x2=4cm时，它的加速度为（）A.20m/s2,向左B.20m/s2,向右C.40m/s2,向左D.40m/s2,向右4、钳形电流表的外形和结构如图（a）所示.图（a）中电流表的读数为1.2A .图（b）中用同一电缆线绕了3匝，则（）A.这种电流表能测直流电流，图（b）的读数为2.4AB.这种电流表能测交流电流，图（b）的读数为0.4AC.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A5、用摇控器调换电视机频道的过程，实际上就是传感器把光信号转换成电信号的过程．下列属于这类传感器的是（）A．红外装置 B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置 D．电饭煲中控制加热和保温的温控器6、如图所示,物体放在轻弹簧上,沿竖直方向在A、B之间作简谐运动,今物体在A、B之间的D点和c点沿DC方向运动(D、C图上未画出)的过程中,弹簧的弹性势能减少了3.0J,物体的重力势能增加了1.0J,则在这段运动过程中 ( )A．物体经过D点时的运动方向是指向平衡位置的B．物体的动能增加了4.0JC．D点的位置一定在平衡位置以上t e0t1 t2 t3 t4 t5图（a）A铁芯图（b）D．物体的运动方向可能是向下的7、如图所示为光敏电阻自动计数器的示意图，其中R1为光敏电阻，R2为定值电阻．此光电计数器的基本工作原理是（）A当有光照射R1时，信号处理系统获得高电压B当有光照射R1时，信号处理系统获得低电压C信号处理系统每获得一次低电压就计数一次D信号处理系统每获得一次高电压就计数一次8、传感器是一种采集信息的重要器件，图是由电容器作为传感器来测定压力变化的电路，当待测压力为F作用于可动膜片电极上时，以下说法中正确的（）A.若F向上压膜片电极，电路中有从a到b的电流B.若F向上压膜片电极，电路中有从b到a的电流C. 若F向上压膜片电极，电路中不会出现电流D. 若电流表有示数，则说明压力F发生变化9、如图为甲、乙两等质量的质点作简谐运动的图像，以下说法中正确的是………（）A.甲、乙的振幅各为20cm和1cmB.甲比乙振动得快C.0-2s内,甲、乙的加速度均为负值D.t=2s时，甲的速度和乙的加速度都达到各自的最大值10、如图所示电路中的变压器为理想变压器，S为单刀双掷开关。

初三物理元旦假期作业（二）一、选择题1．如果加在某定值电阻两端的电压从6V 升高到10V ，通过该电阻的电流变化了0.1A ，则该电阻的电功率变化了（ ） A ．1.6W B ．4.0W C ．0.4W D ．3.4W 2．如图所示，将滑动变阻器滑片P 从某一位置移动到另一位置，则电压表的示数由8V 变为6V ，电流表示数相应由0.4A 变为0.6A ，那么定值电阻R 0 的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（ ）A ．12WB ．4WC ．8WD ．2W3．额定电压相同的两只小灯泡L 1、L 2串联在电路中，发现L 1比L 2亮；若把它们并联在同一电源上，则（ ） A ．L 1比L 2暗B ．L 1比L 2亮C ．L 1、L 2亮度一样D ．无法判断哪个灯更亮4．“6V 3W ”和“4V 8W ”两只小灯泡，现将两灯泡串联在某电路中，要使其中一个灯泡能正常发光，而另一灯泡不损坏，则电源电压应为（ ） A ．4V B ．6V C ．7V D ．10V 5．一只标有“PZ220-60”的白炽灯接在某电路中，测得通过它的电流是0.2A ，则这个灯泡的实际功率为（ ）A ．大于60WB ．等于60WC ．小于60WD ．不知电压值无法确定 6．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是（ ） A ．电能表的额定功率为2500W B ．电能表适用的额定电压为220VC ．拍照片时，小明家已消耗的电能为9316kW ·hD ．拍照片时，小明亮已消耗的电能为931.6J7．如图所示，电源电压为6V 且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R 0为5Ω。

闭合开关后，移动滑片，发现能使电流表（“0~0.6A ”或“0~3A ”）和电压表（“0~3V ”或“0~15V ”）的指针同时达到满意刻度线。

则R 0的电功率与电流的关系图像可能是（ ）二、填空题8．如图所示，电源电压不变，R 1=6Ω，R 2=4Ω。

初三物理元旦作业答案1、C2、A3、C4、C5、A6、D7、B 8、D 9、D 10、B 11、B 12、D13、超负荷运行甲14、b 能省电15、1296 0.0516、36 导体 120017、电压表 2～10Ω 3 3.518、60 12 4019、10 0.6 1.2 2.420、（1）不同温度计示数变化（2）滑动变阻器同一（3）2.1×10321、（1）C（2）12122、（1）R=U额2/P额=（24V）2/30W=19.2Ω（2）W=Pt=30×10-3kW×10h=0.3kW.h(3)路灯正常工作3晚消耗的电能：W/=3W=3×0.3kW.h=0.9 kW.h设电池板吸收太阳能的功率为P/，则W/= 18%P/t/ ∴P/= W//18% t/=0.9 kW.h/18%×5h=1kW23、解：（1）因为热敏电阻的阻值随温度的升高而减小，所以当温度降低时，热敏电阻的阻值增大，电路中的总电阻增大，电路中的电流减小，故电流表的示数减小．（2）从图象中可以看出，温度为40℃时，热敏电阻的阻值为400Ω，电路中的电流为I=U/(R0+R1)=12V/(400Ω+200Ω)=0.02A，电压表的示数为U1=IR1=0.02A×200Ω=4V．（3）当电压表的示数为U1=8V时，此时电路中的电流为I=U1/R1=8V/200Ω=0.04A=40mA＞30mA；当I m=30mA时，电路的总电阻为R总=U/I M=12V/0.03A=400Ω热敏电阻的阻值为R0=R-R1=200Ω，由图可知t=60℃，此时热敏电阻R0消耗的电功率为P0=I2R0=（0.03A）2×200Ω=0.18W．24、（1）校零 E（2）见右图（3）短路（4）1.8 0.625 灯丝电阻随温度升高而增大（5）不亮25、(1)变为零变为零 (2) 内能 (3)A26、（1）热传递（2）A （3）工作时没有发红、炽热现象发生（4）B（5）导电墨线电阻随温度升高而增大。

初三电学复习综合测试卷2出卷人蒋旭伟一、填空1．雷电是大气中一种剧烈的 现象。

发生雷电时，在云层和大地之间雷电的路径上有很大的电流通过，会给人们带来危险。

雷电的路径往往经过路面上突起的部分，如树木、高大建筑物、室外天线等，所以室外天线要装设 装置，特别是在比周围建筑物高的情况下，一定要装设。

发生雷电时不要在大树下避雨。

2．如图是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热．工作时，旋转选择开关，使其同时与触点________、________接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点________、________接触时，电吹风机送出来的是热风．要想改造电吹风，使吹出的热风温度更高一些，应该在原电阻丝上再________联一根电阻丝．3、某用户的熔丝盒内安装的是5A 的熔丝，则这个家庭电路中最多能够同时安装“220V40W ”的灯________盏，才能正常发光。

4、家庭电路中使用三盏白炽电灯，灯泡的额定功率分别为P 1=100W ，P 2=P 3=60W ，则通过保险丝的电流为________A 。

5. 小明利用标有 “6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2进行实验。

（1）当L 1正常发光时，电流表A 1的示数为 A 。

（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L 1和L 2中的电流随两端电压变化关系的曲线。

现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A ，电压表的读数是 V ，电路消耗的总功率为 W 。

6、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。

则由图可知，元件A 的电阻为______Ω；将A 和B 并联后接在电压为2.OV 的电源两端，则通过A 和B 的总电流是 A 。

图甲图乙7．一节干电池的电压是______________V ，家庭电路的电压是________________V 。

创作；朱本晓A 1 A 2 A 3 R 1 R 2 R 3 大丰万盈第二中学2021届九年级物理元旦作业一、选择题 ：〔每一小题2分，一共30分〕 题号 12 3 4 5 6 7 8 9 10 11 12 13 14 15 答案电池的正极是A 、铜片B 、锌片C 、铜片与锌片都可能D 、条件缺乏，无法确定2．小明按如图甲所示的电路进展实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是A.可能L1开路B.可能V1和V2所选量程不一样，L1短路C.可能L2短路D.可能V1和V2所选量程不一样，电路各处完好3.以下单位，不是电功率的单位是：A 、焦耳/秒B 、伏·安C 、千瓦时D 、瓦4. 关于电功，以下说法中正确的选项是A 、用电器通电的时间是越长，电流做的功就越多B 、通过用电器的电流越大，电流做功就越多C 、用电器两端的电压越大，电流做功就越多D 、电流做了多少功，就有多少电能转化为其他形式的能5.如图，R 1:R 2:R 3=1:2:3，那么三只电表示数之比I 1:I 2:I 3为创作；朱本晓L 1 L 2SA 、1:2:3，B 、11:5:2，C 、6:3:2，D 、6:3:2，6.以下4只标有不同规格的灯泡，各自在额定电压下发光，灯泡最暗的是A 、“220V 、100W 〞B 、“36V 、18W 〞C 、“12V 、12W 〞D 、“6V 、5W 〞7. 将“220V,100W 〞的灯泡接人110V 的电路中，灯泡的实际功率是：A.12．5 WB.25 WC.50 WD.100 W8． 如下图电路中，电源电压为10V ，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，那么当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是A ． 0．2A ～0．5A ，6V ～0VB ． 0．2A ～0．3A ，6V ～0VC ． 0．2A ～0．5A ，4V ～10VD ． 0．2A ～0．5A ，4～6V9. 将两只额定电压一样的小灯泡L 1、L 2串联在电路中，如下图。

初三物理元旦假期作业（一）一、选择题1．下列所示工具中，使用时不能省力但能省距离的是（ ）A ．动滑轮B ．订书机C ．羊角锤D ．镊子 2．下列对热学知识进行的归纳总结中，正确的是（ ）3．如图所示，家庭照明灯的一种按键开关上常有一个指示灯。

在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。

根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是下图中的（ ）4．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M 受温控开关S 1控制，照明灯泡L 受门控开关S 2控制．温控开关S 1和门控开关S 2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）5．鸟的两脚站在一条高压输电线上，输电线上的电流高达100Ａ以上，鸟却不会触电致死，是因为（ ）A ．鸟的脚是绝缘体B ．鸟的两脚一定是踩在高压输电线的零线上C ．鸟的脚是干燥的D ．鸟的两脚间电压太低，通过鸟体的电流很小6．如图所示，电源电压不变，开关S 闭合，滑动变阻器R 1的滑片P 向右移动时，电表的示数变化情况是（ ）A ．电流表示数减小，电压表示数增大B ．电流表示数减小，电压表示数减小C ．电流表示数增大，电压表示数减小D ．电流表示数增大，电压表示数增大 7．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出如图所示的一个图像，下列结论与图像相符的是 （ ） Ａ．电阻一定时，电流随着电压的增大而增大 Ｂ．电阻一定时，电压随着电流的增大而增大 Ｃ．电压一定时，电流随着电阻的增大而减小 Ｄ．电压一定时，电阻随着电流的增大而减小8．如图所示的电路中，R 1=6Ω，R 2=12Ω，闭合开关S 后，电流表A 1与A 2读数之比为（ ） A ．1：3 B ．1：2 C ．2：3 D ．3：29．小刚同学用图所示的电路研究电流跟电阻的关系。

高三电学部分练习一、单项选择题1．带电量分别为＋4Q 和－6Q 的两个相同的金属小球，相距一定距离时，相互作用力大小为F ，若把它们接触一下后，再放回原处，它们的相互作用力大小变为( )A ．24FB ．16FC ．8FD ．4F 2．使带电的金属球靠近不带电的验电器，验电器的箔片张开。

下列各图表示验电器上感应电荷的分布情况，正确的是( )3．如图所示电路中，当变阻器R 3的滑动头P 向b 端移动时( )A ．电压表示数变大，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变小，电流表示数变小4．关于电磁波，下列说法中不正确的是（ ）A ．在传播过程中传递能量B ．频率与波的传播介质有关C ．能产生干涉、衍射现象D ．能在真空中传播5．水平放置的平行金属板a 、b 带有等量正负电荷，a 板带正电，两板间有垂直于纸面向里的匀强磁场，一个带正电的粒子在两板间作直线运动，粒子的重力不计。

关于粒子在两板间运动的情况，正确的是( )A ．可能向右做匀加速直线运动B ．可能向左做匀加速直线运动C ．只能是向右做匀速直线运动D ．只能是向左做匀速直线运动6．水平放置的平行板电容器两极板上分别带有等量异种电荷，而且电量始终保持不变。

原来在电容器的两板间有一个带正电的质点处于静止状态，现将电容器两板间的距离稍稍增大，则（ ）A ．电容变大，质点向上运动B ．电容变大，质点向下运动C ．电容变小，质点保持静止D ．电容变小，质点向下运动7．如图是质谱仪工作原理的示意图。

带电粒子a 、b 经电压U 加速(在A 点初速度为零)后，进入磁感应强度为B 的匀强磁场做匀速圆周运动，最后分别打在感光板S 上的x 1、x 2处。

图中半圆形的虚线分别表示带电粒子a 、b 所通过的路径，则( )A ．a 的质量一定大于b 的质量B ．a 的电荷量一定大于b 的电荷量C ．a 运动的时间大于b 运动的时间D ．a 的比荷(q a /m a )大于b 的比荷(q b /m b )8．如图所示，把电感线圈L 、电容器C 、电阻R 分别与灯泡L 1、L 2、L 3串联后接在交流电源两极间，三盏灯亮度相同。

图1 图2 图3 电学部份 作图练习全新版XJY一、如图1所示，在○中填入电压表或电流表的符号，使闭合电键后两个小灯都能发光。

（1）（2）(3)(4)(5)(6)(7)(8)二、如图2中要使电阻R1和R 2串联，请在圆圈中填入相应的电表符号。

3、如图3中要使电阻R 1和R 2串联，请在圆圈中填入相应的电表符号。

4、在图4中依照标出的电流方向，从电源、电流表、电压表三个元件符号当选出两个，别离填入电路的空缺处。

填进后要求灯L 1和L 2并联，且都能正常发光。

图9 图10 图 4 图5 图6 图7图8 图11 图12五、在图5中依照标出的电流方向，从电源、电流表、电压表三个元件符号当选出两个，别离填入电路的空缺处。

填进后要求灯L 1和L 2串联，且都能正常发光。

六、在图6所示的电路中空缺处填入电源、电压表、电流表的符号，要求填入后闭合电键两个小灯都能发光，电压表测灯L 2两头的电压。

7、在图7所示的电路空缺处别离填入电源、电流表及电键的符号，要求填入后电流表测通过灯L 2的电流，电键S 只操纵灯L 1。

八、在图8中依照左侧的电路图，以笔线代替导线，把元件对应连接起来，组成电路。

九、在图9中添两根导线，使两灯并联，电流表测干路中的电流。

10、在图10所示的电路中补画两根导线，使电键S 操纵两盏灯，且电键闭合后电流表只测通过灯L 2的电流。

1一、在图11所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：（1）灯L 1和L 2并联；（2）电流表测通过灯L 1的电流；（3）电键只操纵灯L 2。

L 1 L 2 L 1L 2 L 1 L 2 S 1 S 2 S 1 S 2 L 1 L 2L 1 L 2 S L 1 L 2 S L 1 L 2 SL 1 L 2 S1二、在图12顶用“×”去掉一根导线，再用笔画线补上一根导线，使电键S同时操纵灯L1和L2，电流表测干路中的电流。

13、在图13中补上两根导线，使两灯并联，电键操纵两盏灯，电流表只测通过灯L1的电流。

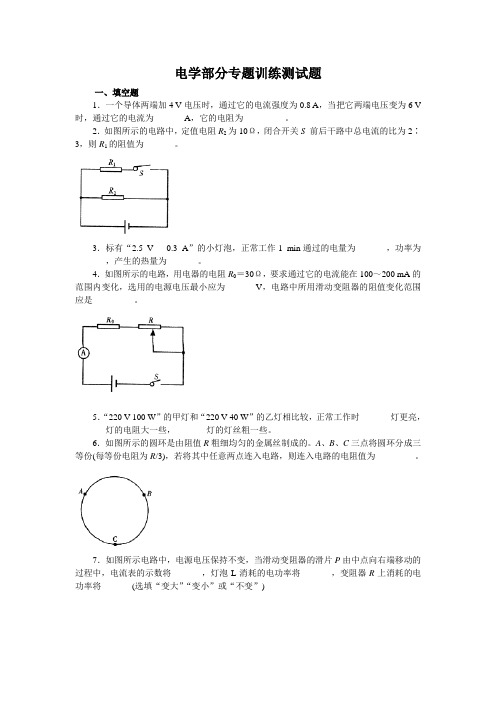

电学部分专题训练测试题一、填空题1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V 时，通过它的电流为_______A，它的电阻为_______ 。

2．如图所示的电路中，定值电阻R2为10Ω，闭合开关S前后干路中总电流的比为2∶3，则R1的阻值为_______。

3．标有“2.5 V0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______。

4．如图所示的电路，用电器的电阻R0＝30Ω，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ 。

5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些。

6．如图所示的圆环是由阻值R粗细均匀的金属丝制成的。

A、B、C三点将圆环分成三等份(每等份电阻为R/3)，若将其中任意两点连入电路，则连入电路的电阻值为_________。

7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”)二、选择题8．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于()A．2∶1 B．1∶2 C．2∶9 D．9∶29．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路10．如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则()A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶111．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在()A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端12．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为()A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小13．如图所示，下列判断错误的是()A．仅使灯L1工作，应闭合开关S2、S3 B．仅使灯L2工作，应闭合开关S1、S3C．使灯L1工作，应闭合开关S1、S3 D．使灯L2工作，只闭合开关S3也可14．如图所示，电磁铁P和Q通电后()A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是N极，它们相互吸引C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是S极，它们相互排斥15．有a、b、c、d四个带电体，它们之间的相互作用是：a排斥c，b吸引c，b排斥d，由此判断()A．a、d间相互排斥B．a、d间相互吸引C．a一定带正电D．d一定带负电16．用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来使用，电源电压不变，则烧开同样一壶水的时间是()A．2.5 min B．5 min C．20 min D．30 min17．现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2，下列有关说法中正确的是()A．灯泡L1的电阻小于灯泡L2的电阻B．它们并联在照明电路中时L2亮C．它们串联在照明电路中时L1亮D．它们正常发光时，在相同时间内消耗的电能相同18．原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是()A．台灯的功率太大B．台灯的插头处有短路C．台灯的灯座处有短路D．插座处原来就有短路19．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在()A．AC段B．CD段C．电灯R短路D．BD段20．一个通电螺线管两端磁极的极性决定于A．螺线管的匝数B．通过螺线管的电流方向C．螺线管内有无铁芯D．通过螺线管的电流21．闭合电路的一部分导体在磁场中运动的方向如下图所示，图中小圆圈表示导体的横截面，箭头表示导体运动的方向，下列各图中不能产生感应电流的是()22．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器。

九年级物理期末测试考试范围：九年级教材12—16章内容。

第Ⅰ卷 选择题本大题10个小题，每小题2分，共20分。

把答案写在第二卷答案处 1、如图1所示的四个电路中与右边的图2对应的是（ ）A B 图1 C D2、下列的现象中，属于液化现象的是（ ） A ．湿衣服慢慢晾干 B 北方的冬天河面会结冰C 、冰箱中取出的汽水瓶，一会儿粘满水滴D 冰块慢慢融成水 3、下列关于物理概念及其的说法正确的是（ ）A 、冰的比热容是2.1×103J/(kg ·℃)表示1kg 冰吸收的热量是2.1×103JB 、一台机器的功率为1000W ，表示这台机器1s 内做的功为1000JC 、物体含有内能的多少叫热量D 、一台机器的机械效率是60%，表示这台机器所做的功中有用功比额外功多40% 4、如图3所示是内燃机的四个冲程示意图，由图可知这四个冲程的工作循环顺序是（ ）A ．甲 乙 丙 丁B ．丁 丙 乙 甲C ．丁 甲 丙 乙D ．乙 甲 丁 丙5、下列关于温度、内能、热量和做功的说法中正确的是( )A ．物体吸热，温度一定升高B ．一个物体的温度升高，一定是外界对物体做功C ．某一铁块，温度降低，内能一定减小D ．温度高的物体把温度传给温度低的物体 6、如图4所示是小蒋同学研究并联电路电流特点的电路图。

当闭合电键时，A 1电流表无示数，A 2电流表有示数；如把两灯互换，则闭合电键后两电流表均有示数。

则电路中存在故障的原因是（ ） 图四A L 1断路B L 1短路C L 2断路D L 2短路7、李红同学在做电学实验时，不慎将电压表和电流表的位置对换，如图5所示若开关闭合其后果是（ ）A ．两表会被烧坏B ．两表不会被烧坏C ．电压表不会被烧坏,但无示数D ．电压表不会被烧坏,电流表可能被烧坏图2图5图38、根据家庭电路知识，你认为下列说法中错误的是（）A．使用测电笔时，手必须接触笔尾的金属体B．熔丝必须串联在电路中 C．电灯的开关应接在零线上D．三孔插座，有一孔接地线，目的是为了避免因电器漏电而发生触电事故9、以下说法中正确的是（）A．高温物体一定比低温物体放出的热量多B．5g、10℃的水含有热量210J D.1㎏的水在1℃时含有热量4.2×103JC．1㎏的水从15℃升到16℃吸收的热量4.2×103J10、一个标有“6V，3W”字样的灯泡，欲使它接入8伏的电压后正常工作，应该给它（）A. 串联一个2欧的电阻。

初三物理元旦练习(65) 电功率（6）出题人: 狄海平审题人: 陆文娟班级姓名____________1.下列家用电器的额定功率接近800W的是（）A.台灯B.电视机C.电风扇D.电饭锅2.电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是A．2400r B．2000r C．1500r D．1200r（）3．如图3所示，电源电压U=18V，小灯泡L的额定电压为9V。

当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。

则小灯泡的额定功率和滑动变阻器的最大阻值分别为（）A．13.5W 6ΩB．6W 13.5ΩC．6W 12ΩD．13.5W 12Ω图34．下列关于电功率的说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功效率高低的物理量C．电功率是反映电流做功的快慢程度的物理量D．电功率是反映电能转化为其他形式能的物理量5.妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A6．甲、乙两灯分别标有“12V 36w”和“24V 18W”字样，若将两灯串联后接在36V的电源上，则( )．A．甲、乙两灯均能正常发光 B．甲、乙两灯一样亮C．甲灯很亮，可能烧坏 D．乙灯很亮，可能烧坏７.已知R1=2Ω，R2=5Ω，串联后接在电路中，电压之比是________，电流之比是______，功率之比是______，在相等的时间内，电流做功之比是__________ ；若它们并联在电路中，则电压之比是_________ ,电流之比是_______ , 功率之比是______，在相等的时间内电流做功之比是_________.８．一个额定电压是 6V的小灯泡，其正常工作时通过的电流约为 0．3 A。

2022年元旦高二物理作业一、单选题1．一电动势为E 、内阻r 的电源分别与定值电阻R 1、R 2（R 1<R 2）连成回路时，电源输出功率相等且均为P 。

现若将R 1和R 2串联起来后连接到电源两端，此时电源输出功率为P 1，若将R 1和R 2并联后连接到电源两端，电源输出功率为P 2，则（ ）A ．P 1>PB ．P 1=P 2C ．P 1>P 2D ．P 1<P 22．如图甲所示，半径为R 的绝缘闭合球壳，O 为球壳的球心，球壳上均匀分布着正电荷，已知均匀带电的球壳在其内部激发的电场强度处处为零。

现在球壳表面A 处取下一面积足够小、带电荷量为q 的曲面，将其沿OA 连线延长线向上移动至B 点，且AB = R 。

若球壳的其他部分的带电荷量与电荷分布保持不变，下列说法中正确的是（ ）A ．在把另一带正电的试探电荷从A 点处移动到O 点过程中系统电势能减少B ．球壳剩余部分的电荷在球壳内部激发的电场的电场线由A 点的对称点C 沿直线指向球壳内表面各点C ．球壳内部电场的电场线由球壳各点沿曲线指向A 点D ．球心O 点电场强度的大小为03．如图所示为电流天平，可以用来测量匀强磁场的磁感应强度。

它的右臂挂着边长为l 正三角形线圈，匝数为n ，线圈的底边水平，一半的高度处于方框内的匀强磁场中，磁感应强度B 的方向与线圈平面垂直。

当线圈中通过图示方向的电流I 时，调节砝码使两臂达到平衡。

然后使电流反向，大小不变。

这时需要在左盘中增加质量为m 的砝码，才能使两臂再达到新的平衡。

则（ ）A ．方框内磁场方向垂直纸面向里，磁感应强度mgB nIl =B ．方框内磁场方向垂直纸面向里，磁感应强度2mg B nIl = C ．方框内磁场方向垂直纸面向外，磁感应强度mg B nIl =D ．方框内磁场方向垂直纸面向外，磁感应强度2mg B nIl = 4．在一条直线上的A 点和B 点分别固定一垂直纸面的无限长通电直导线，其电流分别为4I 和I ，方向如图所示，B A 和B B 分别表示A 处和B 处电流在某点产生的磁感应强度的大小。

初三物理元旦假期作业二一．选择题1、下图的四幅图中，属于利用热传递改变物体内能的是A B C D2、如图所示用力F始终沿水平方向将一根均匀的木棒拉至水平位置，在此过程中F的大小及力臂变化是（）A．变大、变大 B．变大、变小 C．变小、变大D．变小、变小3、关于温度、热量和内能，下列说法正确的是（）A．物体吸收了热量，温度一定会升高B．0℃的冰内能为零C．两个物体的温度相同，它们之间就不可能发生热传递D．物体的温度越高，它所含的热量就越多4、如图所示的是运动员在铅球比赛中的场景。

铅球离手后，在空中飞行过程中重力势能E K随时间t变化的曲线最接近的是A B C D5、如图所示的电路中，使两盏灯串联的操作是A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S16、如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是A．灯泡被短路B．电源断路C．灯泡的阻值太小D．铅笔芯的总阻值太小7、根据欧姆定律公式I=U/R可变形得到R=U/I 对此，下列说法中正确的是A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关8、如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小9、在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。

先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。

取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。

此时电压表示数及应进行的操作是A、电压表示数大于2V，应将滑片P向左滑B、电压表示数大于2V，应将滑片P向右滑C、电压表示数小于2V，应将滑片P向左滑D、电压表示数小于2V，应将滑片P向右滑10、如图所示的电蚊拍，具有灭蚊和照明等功能。

元旦物理作业（变压器、磁场综合）1、图1是某一正弦交流电经过整流后的波形图（图中的实线部分），该电流有效值是 （ A ）A ．5B ．52C ．10D ．1022、如图所示，理想变压器的原、副线圈匝数比为1：5，原线圈两端的交变电压为202sin100V u t π= 氖泡在两端电压达到100V 时开始发光，下列说法中正确的有 （ AB ） A ．开关接通后，氖泡的发光频率为100Hz B ．开关接通后，电压表的示数为100 V C ．开关断开后，电压表的示数变大 D ．开关断开后，变压器的输出功率不变3、一台发电机最大输出功率为4000kW,电压为4000V ，经变压器1T 升压后向远方输电。

输电线路总电阻1k ΩR =．到目的地经变压器2T 降压，负载为多个正常发光的灯泡（220V 、60W ）。

若在输电线路上消耗的功率为发电机输出功率的10%,变压器1T 和2T 的耗损可忽略，发电机处于满负荷工作状态，则 ( ABD )A ．1T 原、副线圈电流分别为310A 和20A B ．2T 原、副线圈电压分别为51.810V ⨯和220V C ．1T 和2T 的变压比分别为1：50和40：1 D ．有4610⨯盏灯泡（220V 、60W ）正常发光4、如图，一理想变压器原线圈接入一交流电源，副线圈电路中R 1、R 2、R 3和R 4均为固定电阻，开关S 是闭合的。

和为理想电压表，读数分别为U 1和U 2； 、 和为理想电流表，读数分别为I 1、I 2和I 3。

现断开S ，U 1数值不变，下列推断中正确的是( BC )A ．U 2变小、I 3变小B ．U 2不变、I 3变大C ．I 1变小、I 2变小D ．I 1变大、I 2变大5、如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u ＝U 0sin ωt 的交流电源，副线圈接一个R ＝27.5 Ω的负载电阻．若U 0＝2202V ，ω＝100π Hz ，则下述结论正确的是( AC )V 1 V 2 A 1 A 2 A 3A ．副线圈中电压表的读数为55 VB ．副线圈中输出交流电的周期为1s 100πC ．原线圈中电流表的读数为0.5 AD ．原线圈中的输入功率为110 2 W6、某小型实验水电站输出功率是20kW ，输电线路总电阻是6Ω。

高二物理元旦作业题1、在电磁感应现象中,以下说法中错误的选项是．．．．．．〔〕A．感应电流的磁场总是阻碍原来磁场的变化B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线框放在变化的磁场做切割磁场线运动,一定能产生感应电流D．感应电流的磁场总是跟原来磁场的方向相反2、下面说法正确的选项是〔〕A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化C．电路中的电流越大,自感电动势越大D．电路中的电流变化量越大,自感电动势越大3、如下图螺线管中感应电流的方向是〔〕A．如图中箭头所示B．与图中箭头方向相反C．无感应电流D．与条形磁铁运动加速还是减速有关,故无法判断4、如右图所示,乙线圈和甲线圈互相绝缘,且乙线圈的一半面积在甲线圈内,当甲线圈中的电流逐渐减弱时,乙线圈的感应电流：〔〕A、为零B、顺时针方向C、逆时针方向D、无法确定5、如下图,两个相同的铝环套在一根无限长的光滑杆上,将一条行磁铁向左插入铝环〔未穿出〕的过程中,两环的运动情况是( )A．同时向左运动,距离增大B．同时向左运动,距离不变C．同时向左运动,距离变小D．同时向右运动,距离增大6、如图所示,闭合金属环从高h 的曲面滚下,又沿曲面的另一侧上升,设闭合环初速度为零,摩擦不计,那么A ．假设是匀强磁场,环滚上的高度小于hB ．假设是匀强磁场,环滚上的高度等于hC ．假设是非匀强磁场,环滚上的高度等于hD ．假设是非匀强磁场,环滚上的高度小于h7．高频焊接原理示意如下图,线圈通以高频交流电,金属工件的焊缝中就产生大量焦耳热,将焊缝熔化焊接,要使焊接时产生的热量较大可采用( )A．增大交变电流的电压B．增大交变电流的频率C．增大焊接缝的接触电阻D．减少焊接缝的接触电阻8、如下图,从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区,如果两次拉出的速度之比为1∶2,那么两次线圈所受外力大小之比F1∶F2、线圈发热之比Q1∶Q2、通过线圈截面的电量q1∶q2之比分别为〔〕A．F1∶F2＝2∶1,Q1∶Q2＝2∶1,q1∶q2＝2∶1B．F1∶F2＝1∶2,Q1∶Q2＝1∶2,q1∶q2＝1∶1C．F1∶F2＝1∶2,Q1∶Q2＝1∶2,q1∶q2＝1∶2D．F1∶F2＝1∶1,Q1∶Q2＝1∶1,q1∶q2＝1∶19、两个环A 、B 置于同一水平面上,其中A 为均匀带电绝缘环,B 为导体环.当A 以如下图的方向绕中央转动时,B 中产生如下图方向的感应电流.那么〔 〕A ．A 可能带正电且转速减小B ．A 可能带正电且转速恒定C ．A 可能带负电且转速减小D ．A 可能带负电且转速增大10、如下图,M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨,导轨间距为L 磁感应强度为B 的匀强磁场与导轨所在平面垂直,ab 与ef 为两根金属杆,与导轨垂直且可在导轨上滑 动,金属杆ab 上有一伏特表,除伏特表外,其他局部电阻可以不计,那么以下说法正确的选项是 〔 〕 A ．假设ab 固定ef 以速度v 滑动时,伏特表读数为BLv B ．假设ab 固定ef 以速度v 滑动时,ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时,伏特表读数为零D ．当两杆以相同的速度v 同向滑动时,伏特表读数为2BLv11、如下图,匀强磁场存在于虚线框内,矩形线圈竖直下落.如果线圈受到的磁场力总小于其重力,那么它在1、2、3、4位置 时的加速度关系为 〔 〕 A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 3 >a 2>a 4 C ．a 1 = a 3＞a 4＞a 2 D ．a 4 = a 2＞a 3＞a 1 12、、如下图,均匀金属棒ab 位于水平桌面上方的正交电磁场中,电场方向竖直向上,磁场方向垂直纸面向里,当金属棒从水平状态由静止开始自由下落〔不计空气阻力〕,ab 两端落到桌面上的先后次序是：〔 〕 A 、a 先于b ； B 、b 先于a ； C 、ab 同时； D 、无法确定. 13．如下图,一闭合直角三角形线框以速度v 匀速穿过匀强磁场区域．从BC 边进入磁场区开始计时,到A 点离开磁场区止的过程中,线框内感应电流的情况(以逆时针方向为电流的正方向)是如下图中的 〔 〕14、一矩形线圈在匀强磁场中匀速转动产生感应电动势,下面说法正确的选项是〔 〕 A ．当穿过线圈的磁通量最大时,感应电动势最小 B ．当穿过线圈的磁通量最大时,感应电动势最大 C ．当穿过线圈的磁通量是零时,感应电动势最小 D ．当穿过线圈的磁通量是零时,感应电动势最大 15、交变电流的瞬时值的表达式是i ＝5sin50πt (安), 从t ＝0到第一次出现最大值的时间是： 〔 〕A ．6.25秒B ．1/200秒C ．1/150秒D ．1/100秒 16、关于交变电流的几种说法正确的选项是 〔 〕A ．使用交变电流的电气设备上所标的电压电流值是指峰值B ．交流电流表和交流电压表测得的值是电路中的瞬时值ABωIC ．跟交变电流有相同热效应的直流电的值是交流的有效值D ．通常照明电路的电压是220伏,指的是峰值.17、一只矩形线圈在匀强磁场中转动产生的交流电动势e ＝10sin4πt (V) 那么〔 〕 A ．交流的频率是4πHz B ．当t ＝0时线圈平面跟磁感线垂直 C ．当t ＝0.5时,e 有最大值 D ．交流的周期是0.5s 18、一根电阻丝接入100v 的电路中,在1min 内产生的热量为Q,同样的电阻丝接 入正弦式电流路中在2min 内产生的热量也为Q,那么该交流电路中的电压峰值为 〔 〕 A ．141.4V B ．100V C ．70.7V D ．50V 19、采用变压器给负载供电,哪些方法可以减少变压器的输入功率A ．减少原线圈的匝数,其他条件不变B ．增加原线圈的匝数,其他条件不变C ．减小负载R 的阻值,其他条件不变D ．增加负载R 的阻值,其他条件不变 20、在远距离输电中,当输电线的电阻和输送的电功率不变时,那么〔 〕A ．输电线路上损失的电压与输送电流成正比B ．输电的电压越高,输电线路上损失的电压越大C ．输电线路上损失的功率跟输送电压的平方成反比D ．输电线路上损失的功率跟输电线的电流成正比 21、矩形金属线圈共10匝,绕垂直磁场方向的转轴在匀强磁场中匀速转动,线圈中产生的交流电动势e 随时间t 变化的情况如下图.以下说法中正确的选项是〔 〕A .此交流电的频率为0.2HzB .此交流电动势的有效值为1VC .t =0.1s 时,线圈平面与磁场方向平行D .线圈在转动过程中穿过线圈的最大磁通量为1001Wb22、如下图为理想变压器,三个灯泡L 1、L 2、L 3都标有“5V ,5W 〞,L 4标有“5V ,10W 〞,假设它们都能正常发光,那么变压器原、副线圈匝数比n 1∶n 1和ab 间电压应为 〔 〕 A ．2∶1,25V B ．2∶1,20VC ．1∶2,25VD ．1∶2,20V23、钳形电流表的外形和结构如图4〔a 〕所示.图4〔a 〕中电流表的读数为1.2A .图4〔b 〕中用同一电缆线绕了3匝,那么〔 〕A .这种电流表能测直流电流,图4〔b 〕的读数为2.4AB .这种电流表能测交流电流,图4〔b 〕的读数为0.4AC .这种电流表能测交流电流,图4〔b 〕的读数为3.6AD .这种电流表既能测直流电流,又能测交流电流,图 4〔b 〕的读数为3.6A24、如下图,单匝矩形线圈的一半放在理想边界的匀强磁场中,线圈轴OO ’与磁场的边界重合,线圈按图示方向〔俯视逆时针〕匀速转动,开始计时的时刻线圈平面与磁场方向垂直,规定电流方向沿abcd 为正方向,那么线圈中感应电流随时间变化的图像在以下图中是e /V/s 1-10.1 0.2 0.3n 1 n 2L 1 L 2 L 34~图4〔a 〕 A铁芯 图4〔b 〕25、如下图,将R=220Ω的电阻接人电压u=311sin314t(V)的交流电路中,那么A ．电压表示数是311VB ．电压表示数是155.5VC ．电流表示数是1.41AD ．R 消耗的功率是220W26、传感器是一种采集信息的重要器件．如下图电路为测定压力的电容式传感器,A 为固定电极,B 为可动电极,组成一个电容大小可变的电容器．可动电极两端固定,当待测压力施加在可动电极上时,可动电极发生形变,从而改变了电容器的电容.开关先闭合后断开.以下说法中正确的选项是〔 〕 A ．当待测压力增大时,那么电容器的电容将减小B ．闭合K,当待测压力增大时,那么有向左的电流通过RC ．断开K,当待测压力减小时,那么电容器所带的电量减小D ．断开K,当待测压力减小时,那么两极板问的电势差增大27、如下图,R 1、R 2、R 3是固定电阻,R 4是光敏电阻,当开关S 闭合后在没有光照射时,a 、b 两点等电势,当用光照射R 4时〔 〕 A ．R 4的阻值变小,a 点电势高于b 点电势B ．R 4的阻值变小,a 点电势低于b 点电势C ．R 4的阻值变大,a 点电势高于b 点电势D ．R 4的阻值变大,a 点电势低于b 点电势28、霍尔元件能转换哪两个物理量 〔 〕A ．把温度这个热学量转换成电阻这个电学量B ．把磁感应强度这个磁学量转换成电压这个电学量C ．把力这个力学量转换成电压这个电学量D ．把光照强弱这个光学量转换成电阻这个电学量 29、以下说法正确的选项是A ．热敏电阻能把温度这个热学量转换为电阻这个电学量；B ．话筒是一种常用的声波传感器,其作用是将电信号转换为声信号；C ．电子秤是把力转换为电压这个电学量；D ．电熨斗能够自动限制温度的原因是它装有双金属片温度传感器,这种传感器的作用是限制电路的通断.30、压敏电阻的阻值随所受的压力的增大而减小,有位同学利用压敏电阻设计了判断小车运动状态的装置,其工作原理如下左图所示,将压敏电阻和一块挡板固定在绝缘小车上,中间放置一个绝缘重球.小车向右做直线运动过程中,电流表示数如下右图所示,以下判断正确的选项是A ．从t 1到t 2时间内,小车做匀速直线运动；B ．从t 1到t 2时间内,小车做匀加速直线运动；C ．从t 2到t 3时间内,小车做匀速直线运动；D ．从t 到t 时间内,小车做匀加速直线运动；··S a b R 1 R 2 R 3 R 4 AE R 压敏电阻 v 0 I t t t 3 t 2元 旦 作 业姓名 学号31、如下图,当光敏电阻R G 受到光照时,阻值______,非门输入端A 出现_____电平,输出端Y 出现______电平〔填“高〞或“低〞〕,发光二极管LED 反向截止,_____发光〔填“能〞或“不能〞〕,当把光遮住时,R G 阻值增大,输入端A 出现____电平,Y 端是_____电平〔填“高〞或“低〞〕,二极管正向导通____发光〔填“能〞或“不能〞,〕到达路灯白天不亮晚上亮的目的.32、如图是电熨斗的结构图,它装有双金属片温度传感器,其作用是限制电路的通断,常温下右图中上下触点是 〔填“接触〞或“别离〞〕,当温度升高时双金属片 _〔填“上层〞或“下层〞〕膨胀比另一层大.假设需要设定更高的温度,那么应该调节升降螺丝向 〔填“上 〞或“下 〞〕.33、如下图,在一磁感应强度B ＝0.5T 的匀强磁场中,垂直于磁场方向水平放置着两根相距为h ＝0.1m 的平行光滑的金属导轨MN 与PQ ,导轨的电阻忽略不计．在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3Ω的电阻,导轨上跨放着一根长为L ＝0.2m,每米长电阻r ＝2.0Ω/m 的金属棒ab ,金属棒与导轨正交,交点为c 、d ．当金属棒以速度v ＝4.0m/s 向左做匀速运动时,试求：〔1〕电阻R 中的电流强度大小和方向； 〔2〕使金属棒做匀速运动的外力； 〔3〕金属棒ab 两端点间的电势差． 34、一导体圆环的电阻为4Ω,半径为0.05m ,圆环平面垂直匀强磁场,如下图放置．磁感应强度为4T ,两根电阻均为2Ω的导线Oa 和Ob ,Oa 固定,a 端b 端均与环接触,Ob 以4rad/s 的角速度逆时针沿圆环转动．求：当Ob 的b 端从a 端滑过180°时,通过导线Oa 中的电流是多少？35、如图是一个理想变压器的示意图,共有三个线圈,其中有两个副线圈．原、副线圈的匝数之比为n 1：n 2：n 3=10:5:1.负载电阻R 2=110Ω,R 3=11Ω．在原线圈n 1上加220V 的交变电压时,求通过n l 、n 2、n 3的电流I 1,I 2、I 3的大小．36、温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中,它是利用热敏电阻的随温度变化而变化的特性工作的.在图甲中,电源的电动势E=9.0V ,内电阻可忽略不计；G 为灵敏电流表,内阻Rg 保持不变；R 为热敏电阻,其电阻值与温度变化关系如图乙的R-t 图线所示.闭合开关S ,当R 的温度等于20℃时,电流表示数I 1=2mA ,那么当电流表的示数I 2=3.6mA 时,热敏电阻R 的温度是多少摄氏度？37、边长为a 的正方形线圈每边的电阻均为r ,可绕其竖直的一边转动,如下图．在一边的两端用导线连接一只内阻也为r 的电流表,使线圈处于一个较大的磁感应强度为B 的水平方向的匀强磁场中,并以角速度ω匀速转动,问：（1） 当开关S 断开时,线圈从平行于磁感线位置转过900的过程中,线圈中产生的热量是多少？（2） 当开关S 合上时,交流电表中的读数是多少？R 2 n 2 n 1 n 3 R 3 AB S38、一台交流发电机额定输出功率P =4.0×103KW,以400V 电压接在升压变压器上向远方输电,假设输电导线的总电阻为10Ω,允许输电线损失的功率为输出功率的10%,问：1） 升压变压器的变压比多大？2） 为了使远方用电器能得到220V 的工作电压,求降压变压器的变压比多大？39、发电机的机端电压是220V ,输出的电功率是44kW,输电线的总电阻是0.2Ω, （1） 假设不用变压器时,用户得到的电功率和用电器两端的电压是多少？（2） 假设发电站用匝数比是1：10的升压变压器,经相同的输电线后,再用匝数比是10：1的降压变压器供应用户,那么用户得到的电功率和用电器两端的电压是多少？40、如下图,为某一装置的俯视图,PQ 、MN 为竖直放置的很长的平行金属薄板,两板间有匀强磁场,它的磁感应强度大小为B ,方向竖直向下,金属棒AB 搁置在两板上缘,并与两板垂直,现有质量为m 、带电量大小为q ,其重力不计的粒子,以初速度v 0水平射入两板问．问： ①金属棒AB 应朝什么方向、以多大的速度运动,可以使带电粒子做匀速运动? ②假设金属棒运动停止,带电粒子在磁场中继续运动时,位移第一次到达qBmv 0时的时间间隔是多少？41、如下图,倾角θ=30º、宽度L=1m的足够长的“U〞形平行光滑金属导轨固定在磁感应强度B =1T,范围足够大的匀强磁场中,磁场方向垂直于斜面向下.用平行于轨道的牵引力拉一根质量m =0.2㎏、电阻R =1Ω的垂直放在导轨上的金属棒a b,使之由静止开始沿轨道向上运动.牵引力做功的功率恒为6W,当金属棒移动2.8m时,获得稳定速度,在此过程中金属棒产生的热量为5.8J,不计导轨电阻及一切摩擦,取g=10m/s2.求：〔1〕金属棒沿轨道加速上升时,当棒的速度v = 1m/s时,棒的加速度多大？〔2〕金属棒到达稳定时速度是多大？〔3〕金属棒从静止到达稳定速度时所需的时间多长?42、如图甲所示,矩形线圈abcd边长ab=2l,ad=3l,OO'是线圈的转动轴,aO=bO=2l．匀强磁场的磁感应强度为B,OO'刚好与磁场的边界线重合．线圈的总电阻为R．当线圈绕OO'以角速度ω匀速转动时,试求：(1)从图示时刻起,线圈的ab边第一次出磁场前的瞬时,回路中电流的大小和方向．(2)从图示位置计时,取电流沿abcd方向为正,在乙中画出线圈中的电流i随时间t变化的关系图线(画两个周期)．(3)线圈中电流的有效值.元 旦 作 业 答 案1、BCD2、B3、A4、C5、C6、BD7、A BD8、B9、C 10、AC 11、B 12、A 13、A 14、 .AD ； 15、D, 16、 C ; 17、BD ; 18. B 19、.BD ； 20、AC ； 21、D 22、A 23、C 24、D 25、D 26、BD 27、B 28、B 29、ACD 30、Ｄ 31、减小或降低、低、高、不能、高、低、能 32、 接触、上层、下 33、〔1〕I=0.4A,方向从N 指向Q 〔2〕F=0.02N 方向向左 〔3〕Uab=0.32V 34、.0.004A35、0.7A 1A 2A解：321321::::n n n U U U =V U n n U 1101122==∴ V U n n U 221133==A R U I R U I 1/222==∴= A R U I 2333==321P P P +=率等于输出功率，有根据理想变压器输入功332211I U I U I U +=即A I 7.01=代入数据，解得36、t 2=120℃【解析】从图乙查得t=20℃时,R 的阻值为4k Ω由 E=I 1(R+Rg)得：当I 2＝3.6mA 时,热敏电阻的阻值为R',那么：29.0'0.5 2.03.6g E R R k k k I =-=Ω-Ω=Ω从图乙查得此时对应的温度为t 2=120℃37、raB 1642πω ra B 1422ωra B r EA ra B rE a B E m r m I Q E a B E 142321164222224222221ωπωωωπω=⨯==⋅====+交流电表的读数接在电源两端。

初三物理元旦假期作业一班级___________姓名________________一、选择题1、小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是 ( )A．塑料直尺 B．铅笔芯C．钢制小刀 D．铜制钥匙2、小明用如图所示的器材探究“影响电阻大小的因素”。

a、b为长度一样的镍铬合金丝，b比a的横截面积大。

关于此实验，下列说法正确的是： ( )A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压3、用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( )A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会减小C．电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关4、根据欧姆定律可以导出公式R=U/I，下列说法正确的是 ( )A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．当通过导体的电流为零时，电阻也为零D．当导体两端的电压为零时，电阻不为零5、如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是 ( )A．1∶2 B．2∶1 C．1∶3 D．3∶16、如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是 ( )A．18Ω B．24Ω C．6Ω D．(5) (6) (7)7、如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是 ( )A．○A表示数变大，○Ｖ表示数变大 B．○A表示数变大，○Ｖ表示数变小C．○A表示数变小，○Ｖ表示数变小 D．○A表示数变小，○Ｖ表示数变大8、如图所示是李军设计的一个简易电子身高测量仪的原理图。

九年级物理一、选择题1．如图所示，将两个底面平整、干净的铅柱紧压后，两个铅柱就会结合在一起，即使在下面挂一个较重的物体也不会将它们拉开，这个实验表明( )A．分子间存在斥力, B．分子间存在引力C．分子间有间隙, D．分子在永不停息地运动2．四冲程内燃机工作时，依靠惯性使活塞向上运动完成的冲程是A．吸气和排气冲程B．压缩和做功冲程C．做功和排气冲程D．压缩和排气冲程3．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，调节滑动变阻器观察小灯泡是否发光D．观察电流表的示数是否为零，判断电路是否断路4．如图所示，若要使灯泡L1、L2是并联的，下面做法正确的是A．接通S1、S2, B．接通S2、S3C．只接通S2, D．接通S1和S35．如图所示的电路中，闭合开关S后，下列说法正确的是A．通过灯L1的电流大于灯L2的电流, B．灯L1两端的电压一定等于灯L2两端的电压C．灯L1可能比灯L2亮, D．若L1灯丝烧断，L2仍能正常发光6．在如图所示电路中，两只相同的灯泡L1 、L2在闭合开关后都能发光。

过一会儿，两只灯泡突然都熄灭了，且电压表和电流表的示数均变为零。

若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是A．灯L1灯丝断了, B．灯L2灯丝断了C．灯L1短路, D．灯L2短路7．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I。

下列判断正确的是A．若U1 = U2，则R1 = R2B．若R1 = R2，则I1 = I2 =IC．若R1 < R2，则I1 > I2D．若R1 > R2，则U1 > U28．根据图像，以下结论不正确的是A．电阻一定时，电流随着电压的增大而增大B．R2的电阻大于R1的电阻C．电压一定时，电流随着电阻的增大而减小D．当流过它们的电流相等时，R1的电压最大9．有两只灯泡L1和L2，分别标有“8V、4W”和“4V、1W”，将它们与变阻器串联后接在12V 的电源上，如图所示，当滑动变阻器的滑片从b向a滑动时，假设两灯都能发光，下列判断正确的是A．滑片移动时，两灯的功率变化相同B．因为L1的额定功率大，所以L1最亮C．滑片向a移动时，两灯均变亮，最先正常发光的是L1D．当滑片移至a端时，两灯都能正常发光11．下列做法中容易发生危险的是A．不靠近高压带电体, B．雷雨天在大树下避雨C．把电热水器的金属外壳接地, D．发现有人触电时先切断电源, 二、填空题13．某城市城区的天鹅湖水上公园是市民休闲娱乐的好去处。

电功和电热一、填空题1．(2014．无锡)小明4月底观察到自己家里的电能表如图所示，当他5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为_______kW．h，小明通过查阅资料了解到，电能表上的电流规格“10 (40)A”中“10 A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过_______W.2．（2014．鞍山）某电子式电能表的表盘上标有3200 imp/(kW．h)字样（imp表示闪烁次数）．家庭电路电压为220 V，将某家用电器单独接在该电能表上正常工作1h，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为_______kW．h．该用电器的额定功率是_______W.正常工作时的电阻是_______Ω．3．（2014．遂宁）如图甲所示电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2＝_______，消耗的功率P1：P2＝_______；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为_______，在相同时间内R1、R2消耗的电能之比为_______．4．（2014．南京）某同学把标有“8V 16 W”的灯泡L1和“12 V 36 W”的灯泡L2串联在电路中，闭合开关后，其中一只灯泡能正常发光，另一只没有达到额定电压．由此可知电源电压为_______V，此时L1的实际功率_______（大于／等于／小于）L2的实际功率（忽略灯丝电阻变化）．5．（2014．雅安）如图甲所示，电源电压保持不变，小灯泡的额定电压为6 V．闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I－U关系图像如图乙所示，则小灯泡的额定功率为_______W，电源电压为_______V，滑动变阻器的最大阻值为_______Ω．6．(2014．江西)家庭电路中常用带有开关的移动插座，插座上的开关与插座是_______联，插座与插座之间是_______联．7．（2014．湖北）如图所示，在三线插座的A、B、C三孔中，连接火线的是_______孔，通过三线插头和家用电器的金属外壳相连的是_______孔．8．（2014．梅州）家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是_______联，其中电饭煲是利用电流的_______工作的，如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S断开时，站在地面上的人用手接触电路中的A点_______（会／不会）触电．9．（2014．泉州）已知某导体的电阻值为18 Ω，通过它的电流为2A，则它两端的电压为_______V，通电1 min产生的热量为_______J．10．(2014．青岛)小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压一定，接入空调后，电路中的_______过大，导致电路中的总电流_______．11．(2014．遵义)一台电炉通电后电炉丝热的发红，与电炉丝连接的导线却不怎么热，这台电炉的额定电压为220 V，额定功率为1100 W，与电炉丝连接的导线的电阻为0.1 Ω，电炉正常工作10 min，通过导线的电流为_______A，导线上产生的热量是_______J．二、选择题1．（2014．扬州）下列现象不会引起家庭电路发生火灾的是( )A．用电器总功率过大B．短路C．开关内两根线相碰D．线路连接处接触不良2．（2014．南京）电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”，下列关于“接触电阻”的判断正确的是( )A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联3．（2014．昆明）当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是( )A．将电压变为原来的2倍，通电时间变为原来的1 2B．将电阻变为原来的2倍，通电时间变为原来的1 2C．将电阻变为原来的12，通电时间变为原来的2倍D．将电压变为原来的12，电阻变为原来的2倍4．（2014．十堰）如图是某同学家中的部分电路，开始时各部分工作正常．将电饭煲的插头插入电源的三线插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，则可以判断出电路的故障是( )A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路5.两根导线的电阻比是3∶4，通过的电流强度之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是（）A. l∶lB. 4∶3C. 16 ∶9D. 9∶166．小张出差时恰逢抄表日，他家电能表示数为，出差返回时发现家中有一盏60 W 台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达( )A．5天B．10天C．30天D．100天7．（2014．资阳）如果加在定值电阻两端的电压从8V增加到10 V时，通过定值电阻的电流相应变化了0.2 A，则该定值电阻所消耗的电功率的变化量是( )A．0.4W B．2.8W C．3.2W D．3.6W8．（2014．齐齐哈尔）如图所示，电源电压恒定，小灯泡L1、L2均标有“12V 6W”字样（设灯丝电阻不变），当S1、S2闭合时，灯L1正常发光，当S1闭合，S2断开时，两盏灯的总功率( )A．3W B．6W C．12W D．1.5 W9．（2014．雅安）如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡( )A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏10.（2014．达州）分别标有“6V 6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I－U 特性曲线如图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是( )A．3W B．4W C．4.5 W D．6W11．(2014．荆州)如图所示电路，灯泡L1标有“6V 6W”，L2标有“6V 3W”，电流表A1的量程是0～3 A，A2的量程为0～0.6 A，电压表量程0～15 V，在a、b间接入电压可调的直流电源，闭合开关S后，假设灯泡电阻不随温度变化，为保证所有电学元件的安全，则允许加的电源电压和通过电流表Ai的电流不得超过( )A．3.6V 0.9 A B．6V 1.5AC．12 V 3A D．15 V 3.75 A三、作图与解答题1．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中2.（2014．南通）在用电压表、电流表测2.5 V的小灯泡额定功率的实验中：(1)小李将实验器材连成图甲所示情况，请你用笔画线代替导线画出小李继续连接的正确接线．(2)小李在闭合开关前，应将滑片P移到_______(C／D)处．(3)闭合开关，发现小灯泡没有发光，此时她应该：_______．A．立即更换灯泡B．立即检查线路C．先观察两电表示数情况再决定D．立即移动滑动变阻器滑片(4)小李随后调节滑片P到某位置时，电压表的示数恰为2.5 V，此时电流表的示数如图乙所示，此时通过小灯泡的电流是_______A，灯泡消耗的电功率是_______W.(5)小李完成实验后，他又继续调节滑动变阻器的滑片P，记录了三组电压表和对应电流表的示数，分别算出各次的电阻值，求出各次电阻平均值，他认为这就是小灯泡正常发光的电阻．他的方法是_______（正确／不正确）的．四、计算题1．（2014．泰州）如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机（图中未画出）．灯和电视机同时工作，求：（1）通过电能表的电流；（2）连续工作4h消耗多少kW•h的电能；（3）该电路中还能接入的用电器的最大功率．2．（2014．怀化）如图甲所示，是某种电热饮水机的简化电路示意图．图乙是它的有关参数．它有加热和保温两种工作状态（由机内温控开关S0自动控制），试问：（1）饮水机处于保温状态时温控开关S0应处于什么状态？并说明理由．（2）R1和R2的电阻值各是多大？（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3，忽略温度对电阻的影响）。
