《液压传动与气动技术》第五章《气压传动基础知识》第一节电子教案

液压与气压传动一、课程介绍《液压与气压传动》是材料成型及控制工程专业本科学生的一门学科基础选修课。

液压装置广泛的使用在工业与农业生产的各个领域，它们是使用压力油为传递能量的载体来实现传动与控制的，随着自动化技术的开展，应用越来越广泛。

课程的任务是使学生掌握液压与气压传动的基础知识，掌握各种液压、气动元件的工作原理、特点、应用和选用方法，熟悉各类液压与气动基本问路的功用、组成和应用场合，了解国内外先进技术成果在机械设备中的应用。

本课程教学内容分液压传动和气压传动两局部。

液压传动局部主要介绍液压流体力学基础知识，液压动力元件、执行元件、控制元件和辅助元件，液压传动基本回路、典型液压传动系统和液压系统的设计计算。

气压传动局部介绍气压传动基础知识、气源装置及气动元件和气动基本回路与常用回路，气动逻辑系统设计和气动传动系统实例。

本课程所讲述的内容有：液压流体力学基础、液压泵、液压马达与液压缸、液压控制阀、液压辅件、液压基本回路、典型液压系统、液压系统的设计计算、气压传动基础知识、气源装置及气动元件、气动基本回路与常用回路、气动逻辑系统设计、气动传动系统实例等共11章，教学局部共包含理论24学时,末考试形式为开卷笔试。

Introduction“Hydraulic and pneumatic transmission^ is a mechanical professional students a compulsory technical courses. Hydraulic device widely used in various fields of industrial and agricultural production, which is the use of pressurized oi1 to pass energy carriers to realize transmission and control, along with the development of automation technology, more and more widely.Task course is to enable students to master the basics of hydraulic and pneumatictransmission, master a variety of hydraulic, pneumatic components working principle, characteristics, application and selection methods familiar basic functions of various types of hydraulic and pneumatic circuits, composition and applications, understanding advanced technical achievements in mechanical devices.This course content hydraulic and pneumatic transmission of two parts. Hydraulic transmission section introduces the basics of hydraulic fluid mechanics, hydraulics components, actuators, control components , auxiliary components, the basic hydraulic transmission circuit, a typical hydraulic system and hydraulic system design calculations. Pneumatic transmission section describes the basics of pneumatic transmission, gas source device, pneumatic components, basic and common pneumatic circuits , logic system design and examples of pneumatic transmission.The contents of this course are: hydraul ic fluid mechanics, hydraul ic pump, hydraulic motor and hydraulic cylinder, hydraulic control valve, hydraulic accessories, hydraulic basic circuit, typical hydraulic system, hydraulic system design calculation, pneumatic transmission basic knowledge, gas Source device and pneumatic components, pneumatic basic circuit and common circuit, pneumatic logic system design, pneumatic transmission system examples, etc., a total of 11 chapters, the teaching part contains a total of 24 hours of theory.课程基本信息1、教学目的“液压与气压传动”是非机械专业本科生的一门专业基础课程。

电子教案（第一次课）本课程共32学时，其中讲授26学时，实验6学时主讲教师：刘文婷1.液压传动系统的工作原理：例一：液压千斤顶动画演示——最简单的例子，通过动画演示工作过程，用于换轮胎等举升工作，生活中常见。

工作过程：小活塞上提时，吸油，大活塞静止；小活塞下压时，压油，大活塞上移；多次提压小活塞，重物断续上升；打开放油阀，油流回油箱，大活塞下降。

(引申举例)例二：驱动机床工作台的液压系统动画演示通过动画演示机床工作台向左运动、向右运动、过载溢流、油缸停止油泵卸荷等工况下各元件的工作状态，让学生了解液压系统的工作原理、组成及各液压元件的作用。

液压泵由电动机驱动连续运转，从油箱吸油，将具有压力能的油液输入管路，通过节流阀，再经换向阀进入液压缸左腔（或右腔），液压缸右腔（或左腔）的油液则经过换向阀后流回油箱，磨床工作台随液压缸中的活塞实现左右往复移动，当换向阀处于中位时，工作台停止运动。

结论：（1）液压与气压传动分别是以液体和气体作为工作介质进行能量传递和转换的；（2）液压与气压传动分别是以液体和气体的压力能来传递动力和运动的；（3）液压与气压传动中的工作介质是在受控制、受调节的状态下进行工作的。

2.液压传动系统的组成：驱动机床工作台的液压传动系统半结构图——用于讲解液压传动系统的组成及液压系统的图形符号很适合，该系统涵盖的液压元件种类比较全。

从机床工作台液压系统的工作过程可以看出，一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：（1）能源装置(动力元件)：它是供给液压系统压力油，把原动机的机械能转换成液压能的装置。

最常见的形式是液压泵。

（2）控制调节装置(元件)：它是对系统中的压力、流量或流动方向进行控制或调节，以保证执行元件和工作机构按要求工作。

如溢流阀、节流阀、换向阀、开停阀等各种阀类元件。

（3）执行装置(元件)：它是把液压能转换成机械能以驱动工作机构的装置。

其形式有作直线运动的液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。

《液压与气压传动》课程单元教学设计一、教案头单元标题：分析液压千斤顶的液压系统授课对象：电气3131、3132 学时：12 上课地点：5315教学目标能力（技能）目标知识目标根据液压系统示意图绘制用职能符号表达的液压系统原理图。

能正确选用液压油。

能在团队建设中起一定作用。

液压元件的职能符号图动力元件的工作原理液压油的性质与选用（包括液体静力学的基本知识）能力训练任务及案例1、讨论运动的分类（说明本课程的地位）。

2、本课程的知识目标、能力目标3、讨论液压系统的应用实例（教师演示、学生讨论）4、学习浏览常用液压元件职能符号，教师说明。

5、本课程的考核说明。

6、说明本课程的教学方法。

7、布置学生分组，并说明分组的重要性：团队精神、监督和相互帮助。

8、观看千斤顶的工作动画，分析用职能符号表示的液压系统原理图，说明千斤顶液压系统的组成。

9、绘制职能符号表示的液压系统原理图，说明千斤顶液压系统的组成。

0、10、本次课程主要介绍液压动力元件的作用、职能符号、工作原理、有关参数等。

1、11、液压泵的选用。

12、观看执行元件（液压马达）的工作动画，液压马达的作用、职能符号、工作原理、有关计算。

13、观看执行元件（液压缸）的动作过程。

了解执行元件（液压缸）的连接方式：在不同的连接方式下，运动速度和受力的计算液压油的性质：密度、可压缩性、黏性和黏度。

14、液压油的选用。

15、液体静力学的一些概念16、液压冲击、气穴现象介绍。

教学组织教师讲解，学生分组讨论考核，观看动画，安装回路并调试教学材料《液压与气压传动》屈圭主编高等教育出版社《液压与气动技术》姜佩东主编高等教育出版社《液压与气压传动》袁承训主编机械工业出版社《液压元件手册》黎柏启主编冶金、机械工业出版社作业绘制职能符号表示的千斤顶液压系统原理图步骤教学内容教学方法教学手段学生活动时间分配组织教学点名考勤5分钟告知（教学内容、目的）能力目标：1、根据液压系统示意图绘制用职能符号表达的液压系统原理图。

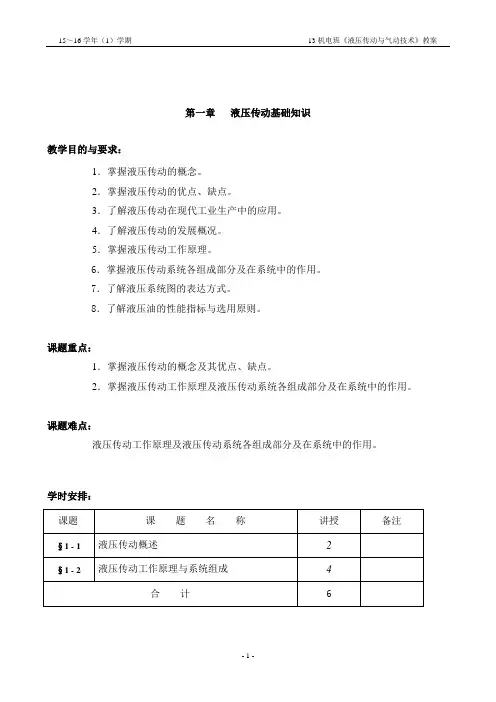

第一章液压传动基础知识教学目的与要求：1．掌握液压传动的概念。

2．掌握液压传动的优点、缺点。

3．了解液压传动在现代工业生产中的应用。

4．了解液压传动的发展概况。

5．掌握液压传动工作原理。

6．掌握液压传动系统各组成部分及在系统中的作用。

7．了解液压系统图的表达方式。

8．了解液压油的性能指标与选用原则。

课题重点：1．掌握液压传动的概念及其优点、缺点。

2．掌握液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

课题难点：液压传动工作原理及液压传动系统各组成部分及在系统中的作用。

学时安排：§1—1液压传动概述教学目的知识目标使同学们掌握液压传动的概念及其优点、缺点。

能力目标能够准确熟练阐述什么是液压传动德育目标通过学习培养同学们做事要态度认真教学重点掌握液压传动的概念及其优点、缺点。

教学难点同上教学过程与方法通过讲授、演示、任务驱动等强化知识重点；通过小组讨论、交流、合作，完成练习任务；教学器材多媒体教学时数2学时；备课时间8月18 日授课时间教学过程教学环节及学时分配教学内容教学活动组织教学师生问好、清点人数、填写日志1＇知识回顾为什么液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车？学生思考并回答，教师辅助3＇导入新课揭示课题液压千斤顶体积小巧，却可以将人力放大到足够抬起沉重的汽车。
