第十五章《电功和电热》易错疑难易错点1 电能表的使用1. 如图是单相电子电能表，关于它的技术参数和作用，下列叙述正确的是( )A.电能表是测量电功率的仪表B.图中“50 Hz”表示电能表适用的交流电频率C.图中“5A”表示允许在短时间内通过电能表的最大电流D.图中“3 200 imp/(kW•h)”表示每消耗1kW·h电能，电能表的转盘转3 200转2. 小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电度.他只让一电水壶工作，发现10分钟内该电能表转盘转过了600转，这10分钟内电水壶消耗的电能是J.易错点2 对电功和电功率的理解3. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功4. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快易错点3 对额定功率和实际功率的理解5. 甲、乙两灯分别标有“10V 5W”“6V 1.8W”字样，将它们串联在12 V的电路中都能发光，甲灯的实际电压是V，乙灯的实际功率是W.(设灯丝电阻不随温度变化)6. 如图所示是一种车载电热水杯，使用时把它接在汽车的电源输出接口上，打开电源开关即可使用，已知汽车所提供的12 V电压为它的额定电压，它正常工作时电流为5 A.(1)求该电热水杯的额定功率;(2)某次使用时,由于汽车蓄电池的电压偏低，电热水杯的实际功率仅为38. 4 W，求此时通过它的电流.易错点4 有关电功率的图像问题7. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W8. 如图甲所示是某同学探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示根据图乙可知，反映电源的总功率P U随电流I变化的关系图线是(填“a”“b”或“c”)，滑动变阻器R消耗的最大电功率为W.易错点5 有关电功率的比值问题9. 如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2所消耗的电功率P1和P2的比值为( )A.5: 1B. 1:5C. 4: 4D. 1:410. 标有“220 V 40”和“220 V 20 W”的两个用电器，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.l:2B.4:1C.2:1D.1:411. 如图所示的电路中，电源电压保持不变.闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2: l，此时R2的功率为P1;再次移动滑片，使电压表V1示数与电压表V2示数之比为1:2，此时R2的功率为P2，则P1: P2为( )A. 1:4B.1:2C.1:1D. 4:1易错点6 家庭电路的组成及各元件的连接12. 如图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光13. 请在图中连接家庭电路的电路图.要求:L1、L2并联，开关s控制两盏灯.14. 如图所示的家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座.请把电路连接完整.疑难点1 家庭电路的故障分析1. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路B灯丝断了C.开关接触不良D.插座短路2. 某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，当将另一只灯泡插入该灯座的瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断其原因是( )A.灯座短路B.灯座断路C.灯丝断了D.灯泡的接头短路疑难点2 动态电路的分析与计算3. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3~3. 9WB. 3~5.07WC. 3. 9~10WD.10~16. 9W4. 如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器.闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表不数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中( )A.电路总功率的最小值为1.8 WB.电路总功率的最大值为5.4 WC.定值电阻电功率的最小值为1.35 WD.定值电阻电功率的变化量为4. 05 W5. 如图所示，电源电压不变，灯泡L标有“4 V 2 W”字样，R0的阻值为16Ω.当S1、S2断开，S3闭合，滑片P从b端滑到某一位置时，滑动变阻器R接入电路的电阻减小了8Ω，此过程中电压表的示数由3. 2 V变为4V.则:(1)灯泡的电阻为 Ω; 灯泡正常工作时的电流为 A. (2)电源电压和滑动变阻器的最大阻值各为多少? (不考虑温度对灯丝电阻的影响)(3)当S 1、S 2闭合，S 3断开时，电路的最小功率是多少?(符合电路操作规范要求)疑难点3 多挡位电热器计算6. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝，则下列说A.电烤箱在高温挡正常工作10 min 所消耗的电能是6. 6×105 JB.电路中R 1的阻值为44 ΩC.电路中R 2的阻值为60ΩD.电烤箱在低温挡正常工作时，R 1消耗的电功率是176 W7. 如图1所示是某型号电热加湿器的原理图，如下表为其部分技术参数.R 1、R 2为发热电阻，且R2=3R 1, S 为旋转型开关，1、2、3、4为触点，通过旋转开关S 可实现“关”、“低挡”、“高挡”之间的转换(低挡为小功率加热，高挡为大功率加热).(1)加湿器需在高挡加热，开关S 应旋转至触点什么位置? (2)求电阻R 1的阻值;(3)求加湿器处于低挡位置时的发热功率;(4)如图2所示是某次使用加湿器工作30 min 的图像，请计算加湿器消耗的总电能.疑难点4 电、热综合计算8. 小芳给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示.足浴器某次正常工作时，加热功率为控制面板上发光指示灯所对应的功率，控制面板显示如图乙所示.求:(1)此时足浴器的工作电流.(计算结果保留一位小数)(2)在足浴器中装入最大容量初温为25℃的水，将其加热到控制面板上显示的温度时，水所吸收的热量.[c 水=4. 2×103 J/ ( kg ·℃)] (3)上述加热过程用时15 min,该足浴器的热效率.(4)整个加热过程中，水温降至40℃时，足浴器自动加热至45℃，水温随时间变化的图像如图丙所示.当水温第一次达到45℃时，小芳开始给爷爷足浴1小时.求这次足浴给水加热消耗的电能.参考答案易错 1. B2. 100 7.2×1053. D4. D5. 6 1.86. (1)该电热水杯的额定功率为P =U I 12V 5A=60W =⨯额额额 (2) 该电热水杯的电阻为U 12VR===2.4I 5AΩ额额 当电热水杯的实际功率为38. 4 W 时，由2P=I R 得通过它的实际电流为 7. A8. a 2.259. C 10. A 11. C 12.C 13. 如图所示14. 如图所示疑难1. B2. D3. D4. A5. (1)8 0.5(2)当S 1、S 2断开，S 3闭合，等效电路如图所示由题意得：1L L 0LU UR +R +R R =2L L 0LU UR +R +R 8R =-Ω 即U 3.2V8+16+R 8=ΩΩΩ①U 4V8+16+R 88=ΩΩ-ΩΩ②联合①②，解得U=16V ，R=16Ω(3)当S 1、S 2闭合，S 3断开时，等效电路如图所示滑动变阻器接入电路的电阻最大时，电路的总功率最小，则22220U U (16V)(16V)P=32W R R 1616+=+=ΩΩ6. C7. (1)由题图1知，开关S 接“1、2”时电路为断路、接“2、3”时两电阻串联，接“3、4”时只有R l 接入电路，电源电压一定，由2U P=R可知，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡(2)由题图2知，高挡功率P =400W 高，由2U P=R可得R 1的阻值22U (220V)R ==121P 400W=Ω1高(3)由题知，R 2= 3R 1，低挡发热功率222121U U (220V )P ====100W R +R 4R 4121⨯Ω低 (4)由题图2知，工作30 min 时，其中高挡加热10 min ，低挡加热20 min ，所以加湿器消耗的总电能W=W +W =P t +P t 低低低高高高5=400W 1060s+100W 2060s=3.610J ⨯⨯⨯⨯⨯8. (1)足浴器的工作电流P 500W I=2.3A U 220=≈V(2)水温由25℃升到45℃时，，水所吸收的热量350Q =c m t t =4.210J/(kg C)5kg (45C 25C)=4.210J ⨯︒⨯⨯︒-︒⨯g 吸水(-)(3)上述加热过程用时15 min ，消耗电能51W=Pt =500W 1560s=4.510J ⨯⨯⨯足浴器的热效率55Q 4.210J==93.3%W 4.510Jη⨯≈⨯吸（或93%） (4)方法一:第一次加热时间t 1= 15 min ，第二次加热时间215mint==3.75mi4足浴1小时的加热次数60minn= 4.410min+3.75min≈(或4次余5 min) 取4次足浴过程总加热时间t=15min+4 3.75min=30min⨯总给水加热消耗的电能5W=Pt=500W3060s=910J⨯⨯⨯总方法二:足浴1小时的加热次数60minn'= 4.410min+3.75min≈(或4次余5 min) 不加热的时间t'=410min+5min=45min⨯足浴过程总加热时间't=15min+60min45min=30min-总给水加热消耗的电能'5W=Pt500W3060s=910J=⨯⨯⨯总。
物理：第十五章《电功和电热》复习教案（苏科版九年级下）一. 教学内容：第15章复习二. 教学重点、难点：1. 知道电功与电能的单位、概念、计算公式。
2. 知道焦耳定律的物理意义，及用电器的热效应与哪些因素有关3. 知道电功率的物理意义与应用。
4. 安全用电的常识。
三. 主要知识点分析：（一）电能A. 电能表是用来测量用电器消耗电能多少的仪表，如图1所示。
把电能表正确接入电路后，电能表计数器上前后两次计数之差就是这段时间内消耗的电能。
图1解读：电能表铭牌上参数的意义：220V50Hz表示电能表应该在220V 50Hz的电路中使用；10（20）A 表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过电能表的最大电流；600r/（kW·h）表示用电器消耗1kW·h的电能，电能表转盘转动600转。
使用时注意两点：一是红色框内的数字是小数，二是供电部门一般是按耗电度数的整数收费。
B. 电能的单位电能的国际单位是焦耳，简称焦（J）。
家庭常用单位是千瓦时（kW·h），俗称度。
1kW·h＝1×103×3600J＝3.6×106J。
1 kW·h在数值上等于功率为1kW的用电器正常工作1h所消耗的电能。
（二）电功A. 电能转化为其他形式能的过程就是电流做功的过程，电流做了多少功就有多少电能发生了转化。
电功是电能转化的量度。
B. 影响电流做功的因素某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电时间有关。
通过实验探究知道，电功与电压、电流和通电时间这三个因素有关。
一段电路的电阻对电流做功是有影响的，为什么没提这个因素呢？这是因为一段电路的电压、电流和电阻有U ＝IR 关系，研究了其中两个，第三个也就确定了。
C. 电功的计算公式电功的计算公式为W ＝UIt 。
当某用电器两端的电压为1V ，通过用电器的电流为1A ，则用电器在1s 内电流对该用电器做了1J 的功。

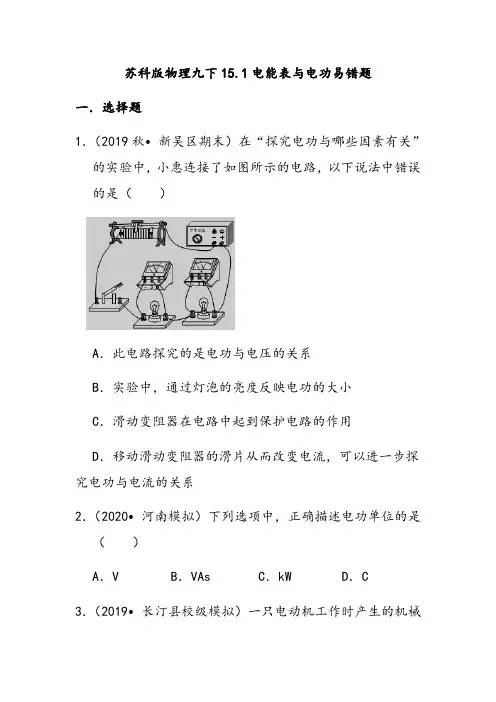

苏科版物理九下15.1电能表与电功易错题一．选择题1．（2019秋•新吴区期末）在“探究电功与哪些因素有关”的实验中，小惠连接了如图所示的电路，以下说法中错误的是（）A．此电路探究的是电功与电压的关系B．实验中，通过灯泡的亮度反映电功的大小C．滑动变阻器在电路中起到保护电路的作用D．移动滑动变阻器的滑片从而改变电流，可以进一步探究电功与电流的关系2．（2020•河南模拟）下列选项中，正确描述电功单位的是（）A．V B．VAs C．kW D．C 3．（2019•长汀县校级模拟）一只电动机工作时产生的机械能是3600J，产生的热量是1200J，则电流做功为（）A．1200J B．4800J C．3600J D．2400J4．（2018秋•郑州期中）小明家的电能表标有“3000revs/kW •h“，小红家的电能表标有“2000revs/kW•h”。
所测量的1小时内，两电能表均转过6000转。
下列相关描述正确的是（）A．时间相同，所以两电能表消耗的电能一样多B．在该时间段内，小红家用电器消耗的电能多于小明家用电器消耗的电能C．在该时间段内，小明家的电能表转的更快D．在任何时候，小明家的电能表都比小红家的电能表转的更快5．甲、乙两盏灯接在家庭电路上，若它们消耗的电能相等，则它们的（）A．电流一定相等B．电压一定相等C．电阻一定相等D．电流、电压和通电时间的乘积一定相等6．关于电功，下列说法不正确的是（）A．电功是表示电流做功多少的物理量B．电流做功越多，消耗的电能就越多C．用电能表可以直接测量电流做功的多少D．电功就是电能，两者是一回事7．下列不是电功单位的是（）A．安培（A）B．千瓦时（kW•h）C．焦耳（J）D．伏•安•秒（V•A•s）8．下列计算功的公式中，哪一个不适用于计算电功？（）A．W＝UQ B．W＝Pt C．W＝UIt D．W＝Fs 9．关于电流做功，下面的说法中正确的是（）A．通过导体的电流越大，电流做的功越多B．导体两端的电压越大，通过的电流越大，电流做的功越多C．导体两端的电压和电流一定时，通电的时间越长，电流做的功越多D．以上说法都不正确10．如图所示，a、b端电压保持不变，已知R1：R2＝1：4，则开关S闭合前后，通过R2的电流之比，相同时间内R2消耗的电功之比分别是（）A．4：5，25：16 B．4：5，16：25 C．5：4，16：25 D．5：4，25：16二．填空题（共9小题）11．（2019秋•开江县期末）小明家新买了一台某品牌空调，看到该品牌空调“一晚一度电”的广告，他决定检验一下。
初中物理学习材料唐玲出品第十五章电功和电热课题：一、电能表和电功（1）班级姓名学号一、要点导学：1．电流通过电炉时，能转化为能；电流通过电灯时，灯丝灼热发光，能转化为能和能；电流通过电动机使其转动过程中，由能转化为能和能；对蓄电池充电时能转化为能．若充电时电流做功100J，则消耗的电能是 J，转化为其他形式能量是 J．2．我们把称为电流做功的过程，简称电功，用字母表示，国际单位是．如果电流做了100J电功，就意味着消耗，将100J电能转化为．3．要了解灯泡一段时间内的电功，只要观察灯泡的．由欧姆定律可知：U、I、R 中只要确定两个量，另一个量就可以确定，所以我们实验时只要探究U、I、R中任意两个量对电功的影响就可以了，我们实验时采用了方法，探究了电功W与、和时间的关系．二、自主训练：1．一盏电灯接在电压为220伏的电路上，通过它的电流为0．5安，通电1小时，电流做了多少焦的功?2．R1＝6Ω、R2＝12Ω串联后接到12V的电源上，求：（1）R2两端的电压．（2）5min内电流通过R1所做的功．3．如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0．8A，求：lmin内R2消耗的电能．（第3题图）4．电风扇接通电源正常工作后，电流做功的结果是（）A．电能只转化为动能 B．电能只转化为内能C．电能只转化为机械能 D．电能转化为内能和机械能5．以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A．电风扇 B．电炉 C．电熨斗 D．电水壶6．关于电功，下列说法中正确的是（）A．通电的时间越长，电流所做的功越多B．通过用电器的电流越大，电流所做的功越多C．用电器两端的电压越大，电流所做的功越多D．电流做了多少功，就有多少电能转化为其他形式的能7．如图两盏电灯串联在同一电源上，已知R甲>R乙，在相同的时间内（）A．甲灯消耗电能多B．乙灯消耗电能多C．甲、乙两灯消耗电能一样多D．无法判断8．如图两盏电灯并联在同一电源上，已知R甲>R乙，在相同的时间内（）A．甲灯消耗电能多B．乙灯消耗电能多C．甲、乙两灯消耗电能一样多D．无法判断9．如图电路，当滑动变阻器的滑片向a端滑动时，在相同时间内灯L消耗的电能将（） A．变大B．不变C．变小D．无法确定10．根据课堂实验，完成下表，并归纳实验结论：（第6题图）（第5题图）（第7题图）（第8题图）（1）较亮的灯泡两端的电压较 （填“大”或“小”），说明在 和通电时间相同的情况下，电压大的电灯电流做的功 （填“多”或“少”）． （2）通过较亮的灯泡的电流较 （填“大”或“小”），说明在 和通电时间相同的情况下，电流大的电灯电流做的功 （填“多”或“少”）．第十五章 电功和电热课题： 一、电能表和电功（2） 班级 姓名 学号一、要点导学：1．电能表是用来直接测量电流 多少，即记录 消耗 多少的仪表，它的计量单位是 ，即日常生活中所说的 ．它和国际单位的换算关系是： ．2．如右图所示是家用电能表的表盘，其中kW ·h 读作 ，220V 表示 ，10A 表示 ，20A 表示 ，3000R ／(kW ·h)表示 ，3．根据以下例子写出对应复合单位的物理量例子：伏·安·秒 U Ｉt=W ， 电功（1）焦/牛 ，（2）安·欧 ，（3）J/s ，二、自主训练：1．0．8KW ·h= J ；5．4×107 J= KW ·h2．小林家4月底和5月底电能表表盘上计数器显示的数字分别如右图．小林家5月份用电 度，合 焦耳．若每度电费是0．55元，则应付电费 ．3．一电能表标有“N imp/(KW ·h)”，则当它的指示灯闪烁n 次时表示电路中消耗的电能是 KW ·h ．4．关于家庭电路中的电能表，下列说法中正确的是 （ ）A ．电能表的作用是测量用电器中通过电流大小的B ．电能表转盘转速越快，用电器消耗的电能越多C ．电能表的作用是测量用电器消耗电能多少的D ．电能表的测量值是以“KW ”为单位的☆5．下列各项不属于功的单位的是 ( )A ．焦耳B ．牛顿·米C ．伏特·安·秒D ．伏特·安培/秒6．某电能表上标有“220V l0A ”和“3000r ／kW ·h ”的字样．若该电能表的转盘转过30r ，求该电能表所在电路上消耗了几度电?电流做了多少J 的功?（第2题图） (第2题图)7．电能表上标有“3000R/KW·h”的字样，如果在该表所在的电路中只有一个用电器工作，用秒表记录6分钟电能表的转盘转过30转，那么，该用电器消耗电能为多少焦？通过它的电流为多大？☆8．一只家用电能表铭牌上标着“Nr/kW·h”，它表示的是电路中每消耗1kW·h的电能，电能表的转盘转N转。
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
，的电能。
细心的小明发现电能表的指示灯闪烁.在220V 电压下，如果每天使用2h ，一个月消天计算） 来大致说明一定时间内电流做功的多少。
表，就可以探究电流做功的多少与 ▲ 的关系。
若在此基2 8 1 8 7乙的是（）A.家用电冰箱B.液晶电视机C.节能灯D. 电饭锅有两盏白炽灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）．甲比乙更亮B．乙比甲更亮C．两灯一样亮D．无法确定哪盏灯更亮一额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。
小明想测定这个小灯泡的额定功率，实验室有如下器材：电源(电压为12V)、电流表、电压表、图乙中已连接了部分电路。
请你根据电路图，将电路连接完整。
小明正确选择了滑动变阻器，将图乙的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。
具体原因是▲。
小明排除故障后，继续实验，当电压表的示数为6V时，电流表的示数为0.32A 则小灯泡的额定功率是▲W。
小明根据测量灯泡实际功率的多组实验数据，作出了I—U图象，如图丙所示。
结果发现图线不是直线，这表明灯泡的电流与电压不成正比，这是因为▲）本实验应该选择_________规格的滑动变阻器。
）该组同学连接好电路的最后一根导线时，发现电流表和电压表有示数，但到小灯泡发光。
上述现象反映操作中的不规范之处，小灯泡不发光的原因是_________。
）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_____V。
要测小灯泡的额定功率，应将滑片P向____ （选填“A”或“B”）端移动，甲．甲图中，手握测电笔的金属杆判断插座中是否有电．乙图中，多个大功率用电器同时使用一个插座．丙图中，直接用湿手去拔插头．丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线。

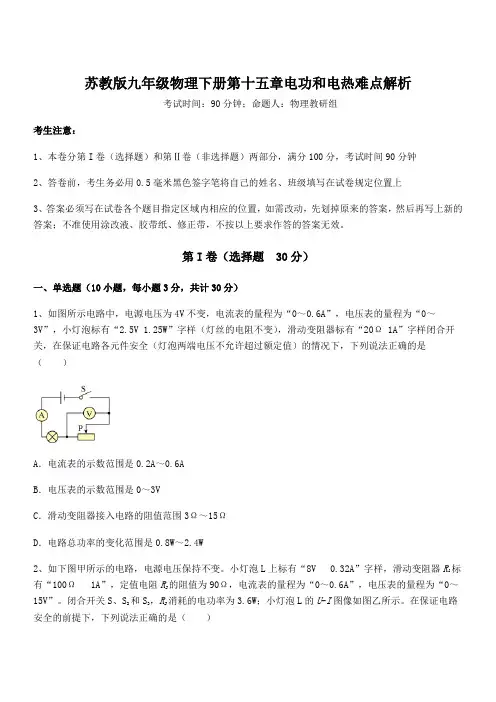

苏教版九年级物理下册第十五章电功和电热难点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路中，电源电压为4V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2.5V 1.25W”字样（灯丝的电阻不变），滑动变阻器标有“20Ω 1A”字样闭合开关，在保证电路各元件安全（灯泡两端电压不允许超过额定值）的情况下，下列说法正确的是（）A．电流表的示数范围是0.2A～0.6AB．电压表的示数范围是0～3VC．滑动变阻器接入电路的阻值范围3Ω～15ΩD．电路总功率的变化范围是0.8W～2.4W2、如下图甲所示的电路，电源电压保持不变。
小灯泡L上标有“8V0.32A”字样，滑动变阻器R1标有“100Ω1A”，定值电阻R2的阻值为90Ω，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”。
闭合开关S、S2和S3，R2消耗的电功率为3.6W；小灯泡L的U-I图像如图乙所示。
在保证电路安全的前提下，下列说法正确的是（）①电源电压为18V②只闭合开关S、S1时，电流表的示数范围是0.16A～0.32A③闭合开关S、S2和S3时，R1的取值范围是45Ω～100Ω④电路的最大功率和最小功率之比是3:1A．①③B．②④C．①④D．①②③3、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇4、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆5、如图所示，闭合开关后，小灯泡1L比小灯泡2L暗，小明测得通过1L的电流远小于2L的电流。
第十五章 电功和电热知识总结： 1．电功A. 基本概念和公式a ．定义：物理学中，当电能转化为其他形式能时，我们就说做了电功(俗称电流做功)．b ．物理意义：电功是量度电能转化为其他形式能的多少的物理量．c ．计算公式：i ．普遍适用的公式： w=UIt=U Ω(Ω为电荷)ii ．仅适用于纯电阻性电路的公式： Rt I W 2= t RU W 2= 说明：把电能全部转化为内能的用电器叫做纯电阻性用电器，如电炉、白炽灯等，连接纯电阻性用电器的电路叫做纯电阻性电路；把电能的绝大部分转化为内能以外的其他形式能的用电器叫做非纯电阻性用电器，如电动机、电铃、充电器等，连接非纯电阻性用电器的电路叫做非纯电阻性电路． d ．单位：在国际单位制中，电功的单位是焦耳(J)． 111J V A s V C =⋅⋅=⋅实用单位是千瓦时(kW ·h)． J h kw 6106.31⨯=⋅B 电能表用来测量电路消耗电能(即电功)的仪表叫做电能表． a ．主要技术参数i ．“电压”表示电能表适用的额定电压．额定电压是指用电器或电学仪表正常工作时的电压． ii ．“电流规格”表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过电能表的最大电流．iii ．“每千瓦时转数”表示用电1 kW·h 电能表转盘转动的圈数．现在，电子式单相电能表已经开始使用，其重要参数imp ／(kW·h)表示用电l kW·h 耗电指示灯闪烁的次数，如：6400 imp ／(kW ．h)．b ．用电能表测量电功i ．直接测量：电能表计数器上前后两次读数之差．ii ．间接测量：先数出转盘转过的转数，再利用电功与转数成正比计算电功． 2．电功率A 基本概念和公式 a. 物理意义：电功率是反映用电器消耗电能(即电流做功)快慢的物理量． b ．定义：用电器单位时间里消耗的电能叫做电功率． c. 计算公式：i ．普遍适用的公式： .Wp UI ==ii ．仅适用于纯电阻性电路的公式： R I p 2= RU p 2=d. 单位：在S1中，电功率的基本单位是瓦特(W)，另外还有千瓦(kw)和毫瓦(mW)，换算关系为：W kw 3101= mW W 3101=e.用电器的额定功率和实际功率用电器在额定电压下的功率叫做额定功率，用电器在实际电压下的功率叫做实际功率． 当U 实=U 额时，P 实=P 额． 使用用电器时，加在其两端的电压一般不能超过额定电压，否则会造成用电器实际功率超过额定功率，用电器会因为过热而烧毁．推论：对于纯电阻性的用电器，若不考虑温度对其电阻的影响，则 22()()1s s s e e e p UIp U ==用电器的铭牌上标有额定电压和额定功率．灯泡的亮度取决于其实际功率的大小，实际功率越大，灯泡越亮． B ．用电能表测量用电器的电功率a ．仅让待测功率的用电器单独工作，用电能表，测出电功w ，用秒表测出时问t ，则P=W/t ．b ．先后让已知功率为P 0的用电器和待测功率的用电器工作相同的时间，分别数出电能表转盘转过的转数n 0和n ，由 00000,,w w P W n t P p p w n ===⋅=即 ⋅=00p n n p c ．先后让已知功率为P 0的用电器和待测功率的用电器工作一段时间，使它们在工作时间内电能表转盘转过的转数相同，用秒表分别测出它们工作的时间t 0和t ，由0000,tw p t pt p P t ===⋅3．电热由于导体具有电阻，所以当有电流通过时，导体会发热，将电能转化为内能，这种现象称为电流的热效应．A. 焦耳定律和公式乱内容：电流流过某段导体时产生的热量，跟通过这段导体的电流的平方成正比，跟这段导体的电阻成正比，跟通电的时间成正比． b ．公式：i ．普遍适用的公式： .12Rt Q =ii ．仅适用于纯电阻性电路的公式：UIt Q = t R U Q 2= pt Q =(P 为电功率)c ．单位： 在国际单位制中，电热的单位是焦耳(J)．d ．电热Ω与电功W 大小的关系： 对于纯电阻性用电器Ω=WB 电热的利用和防止 a ．电热器利用电流做功将电能转化为内能的装置，统称为电热器。

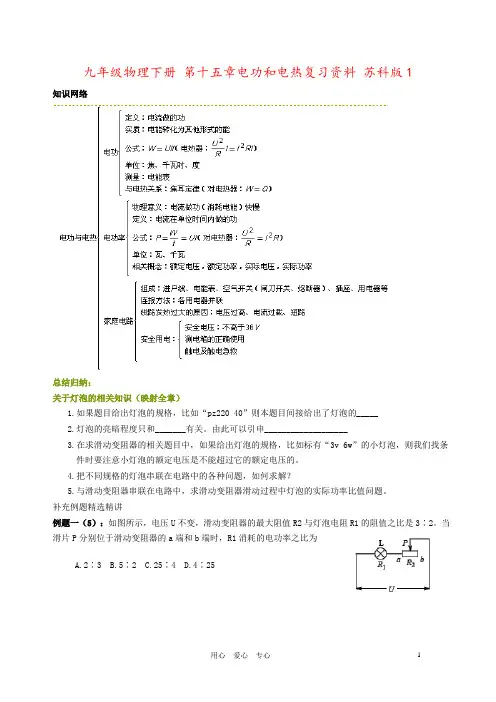

九年级物理下册第十五章电功和电热复习资料苏科版1知识网络总结归纳：关于灯泡的相关知识（映射全章）1.如果题目给出灯泡的规格，比如“pz220 40”则本题目间接给出了灯泡的_____2.灯泡的亮暗程度只和_______有关。
由此可以引申___________________3.在求滑动变阻器的相关题目中，如果给出灯泡的规格，比如标有“3v 6w”的小灯泡，则我们找条件时要注意小灯泡的额定电压是不能超过它的额定电压的。
4.把不同规格的灯泡串联在电路中的各种问题，如何求解？5.与滑动变阻器串联在电路中，求滑动变阻器滑动过程中灯泡的实际功率比值问题。
补充例题精选精讲例题一（5）：如图所示，电压U不变，滑动变阻器的最大阻值R2与灯泡电阻R1的阻值之比是3∶2。
当滑片P分别位于滑动变阻器的a端和b端时，R1消耗的电功率之比为A.2∶3B.5∶2C.25∶4D.4∶25例题二（4）：标有“220V100W”和“220V25W”的电灯泡两只，并联在电路中时，通过的电流之比为____，实际消耗的功率之比为____；当将它们串联在电路中时，它们两端的电压之比为____，实际消耗的功率之比为_____。
例题三（2）当“36V40W”和“220V40W”的两只灯泡都正常发光时，比较它们的亮度可知A.“36V40W”的电灯较亮B. “220V40W”的电灯较亮C.两只灯泡一样亮D.无法判断那只灯泡较亮例题四（2）L1、L2、L3为三盏用同种材料做成的灯泡，分别标有“220V40W”、“110V40W”、“36V40W”，下列说法正确的是A.三盏电灯的亮度相同B.L1中的电流最小，L3中的电流最大C.L1的灯丝最细D.接在同一电路中，L3最亮例题五：要使电热器在单位时间内电流所做的功减少一半，下列方法可行的是：A.使通过它的电流减小一半B.使加在它两端的电压减小一半C.使它的电阻和电压均增加一倍D.使它的电阻和电压均减小一半例题六（4）：楼道路灯经常会烧坏，为延长灯泡寿命，电工师傅把“220V40W”的两个灯泡串联后接在220V的电路中，这样A.两灯的实际功率之和大于40WB.两灯的实际功率之和等于40WC.两灯的实际功率之和小于40WD.两灯的实际功率之和等于80W例题七（1、3）：在如图所示电路中，L是标有“6V3W”字样的小灯泡，它与定值电阻R0和滑动变阻器R组成串联电路，电源电压保持8V不变。
第15章电功和电热单元复习?电功的意义：电流做了多少功，用电器就消耗了多少电能，也就有多少电能转化?为其它形式的能。
??电功的大小：W＝UIt。
???国际单位为焦耳，简称焦，符号J。
?电功的单位??6?J 实用单位为千瓦时，用符号kW?h?h＝3.6?10表示，1kW???1.电功能表。
测量电功的仪器－－电??电流的热效应－－由于导体具有电阻，所以当有电流通过时，导体????会发热，将电能转化为内能。
???2电功与电热Rt。
Q＝I电热的大小（焦耳定律）：????在电热器中，电功＝电热；???电功与电热的关系???在其他电路中，电功＞电热。
???电功率的意义：表示电流做功快慢的物理量。
??电功率的大小：P＝UI??2.电功率?1W＝1J/s。
位为瓦特，简称瓦，符号为W，电功率的单位：国际单?W?。
＝电功率与电功的联系：P?t???防止短路；?防止电流过大???保护设备安全防止超负荷运行。
???3.家庭安全用电??防止电路接触不良???保护人身安全－－防止触电。
?【典型例题】[例1]家用电热驱蚊器中的发热元件是由一种半导体材料制成的电阻器。
其电阻R随温度t的变化关系如图所示。
通电后，电阻器发热，温度上升，使药片散发出驱蚊药味。
当电阻器产生的热量与向外散发的热量平衡时，电阻器的温度达到一个稳定值，并保持这个稳定的温度工作。
由图可以判断，通电后该电阻器的功率变化情况是_________，稳定时的温度可能在______区间内。
(选填“0～t”、“t～t”或“t～t”)32121(U/R)t220V恒定不变，根据Q＝分析：由于家庭电路中的电源电2可知当电阻变小时，单位时间压保持内电流产生的热量变大，电蚊器温度上升加快；反之，当电阻变大时，单位时间内电流产生的热量变小，电阶段，随着温度上升，电阻变小，电热变大，温度上tt蚊器温度上升较慢。
所以电热驱蚊器通电后，在～10阶段，随着温度上升，电阻变大，电热变小，温度上升减慢，当电流单位时间内产生的热t升较快；到t～21量与电蚊器向周围散发的热量达到平衡时，电蚊器的发热元件温度就不再上升。
书山有路勤为径；学海无涯苦作舟
苏科版初三物理下册第十五章知识点总结
本文的主要内容是苏科版初三物理下册第十五章知识点，包括家庭电路结构、火线和零线的辨别组成、插座和插头等内容，希望对大家新学期学习有帮助，一起来阅读吧！
一、电能表与电功
1、电功及其单位：电流所做的功叫电功，用W 表示。
电功的国际单位是J，常用单位kW-h(俗称度)，IkW-h=3.6 乘以106J。
2、运用电功的公式解决有关问题：W=UIt，即电流在某段电路上所做的功，等于这段电路两端的电压、电路中的电流和通电时间的乘积。
3、电能表：测量电功的仪表。
把电能表接在电路中，电能表的计数器上先后两次读数的数差，就是这段时间内用电的度数。
二、电功率
1.电功率
电流在单位时间内所做的功，用符号P 表示。
国际单位：瓦特(W);常用单位：千瓦(kW)，毫瓦(mW)。
1kW=1000W，1W=1000mW。
2.计算电功率公式
①定义式：P=W/t;
②常用公式：P=W/t=UIt/t=UI，即P=UI;
③推导公式：(只适用于纯电阻电路)。
式中单位P→瓦(W);W→焦(J);t→秒(s);U→伏(V);I→安(A) 三、电热器电流的热效应
今天的努力是为了明天的幸福。
第十五章《电功和电热》易错疑难易错点 1电能表的使用1. 如图是单相电子电能表，对于它的技术参数和作用，以下表达正确的选项是( )A.电能表是丈量电功率的仪表B.图中“ 50 Hz ”表示电能表合用的沟通电频次C.图中“ 5A”表示同意在短时间内经过电能表的最大电流D. 图中“ 3 200 imp/(kW ?h) ”表示每耗费1kW· h 电能，电能表的转盘转 3 200 转2.小明家电能表上个月尾表盘数字是知他家本月用电度 . 他只让一电水壶工作，600 转，这 10 分钟内电水壶耗费的电能是J.，这个月尾表盘数字以下图，可发现 10 分钟内该电能表转盘转过了易错点 2对电功和电功率的理解3. 以下对于电功的认识中，正确的选项是( )A.电流经过导体所做功的多少取决于导体两头的电压、经过导体的电流和导体电阻的大小B.电流做功的过程，其实是把电能转变成机械能的过程C.电功与做功时间长短没关D.有多少电能发生了转变就说电流做了多少功4. 以下对于电功、电功率的一些说法中，正确的选项是( )A经过用电器的电流做功越多，用电器的电功率就越大B.用电器耗费的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器耗费的电功率越大，则电流做功越快易错点 3 对额定功率和实质功率的理解5. 甲、乙两灯分别标有“ 10V 5W”“ 6V 1.8W ”字样，将它们串连在12 V 的电路中都能发光，甲灯的实质电压是V，乙灯的实质功率是W.( 设灯丝电阻不随温度变化 )6. 以下图是一种车载电热水杯，使用时把它接在汽车的电源输出接口上，翻开电源开关即可使用，已知汽车所供给的12 V 电压为它的额定电压，它正常工作时电流为5 A.(1)求该电热水杯的额定功率 ;(2) 某次使用时 , 因为汽车蓄电池的电压偏低，电热水杯的实质功率仅为38. 4 W ，求此时经过它的电流.易错点 4相关电功率的图像问题7.甲、乙两只灯泡，其 I-U 关系图像以下图现将甲、乙两灯串连在电路中，当甲灯两头的电压为 2V 时，乙灯耗费的功率是( )B. 0. 8WC. 2WD. 3W8.如图甲所示是某同学研究定值电阻R0的发热功率 P0、滑动变阻器 R 耗费的电功率 P R和电源总功率P U随电流I 变化的关系的实验电路图，经过实验获得的数据用描点法在同一坐标系中作出了a、 b、 c 三条图线，如图乙所示依据图乙可知，反应电源的总功率P U随电流 I 变化的关系图线是(填“ a”“ b”或“ c”)，滑动变阻器R 耗费的最大电功率为W.易错点 5相关电功率的比值问题L1和L2 9.以下图，闭合开关后，两电流表的指针都正常偏转且偏转角度同样，此时灯所耗费的电功率P1和 P2的比值为 ( )A.5: 1B. 1:5C.4:4D. 1:410. 标有“ 220 V 40”和“ 220 V 20 W”的两个用电器，串连起来接在220V 的电路上，则它们在同样的时间内产生的热量之比为( )A.l:2B.4:1C.2:1D.1:411.以下图的电路中，电源电压保持不变 . 闭合开关 S，挪动滑片，使电压表 V1示数与电压表 V2示数之比为2: l，此时R2的功率为P1; 再次挪动滑片，使电压表V1示数与电压表 V2示数之比为1:2 ，此时 R2的功率为 P2，则 P1: P 2为( )A. 1:4B.1:2C.1:1D. 4:1易错点 6家庭电路的构成及各元件的连结12. 如图是某同学设计的家庭电路，电灯开关已断开以下说法正确的选项是( )A.电灯和两孔插座是串连的B.测电笔接触 M点，氖管不发光C.开关和三孔插座的连结都是错误的D.测电笔插入两孔插座的左孔，氖管发光13.请在图中连结家庭电路的电路图 . 要求 :L 1、 L2并联，开关 s 控制两盏灯 .14. 以下图的家庭电路，吊灯L1和 L2由开关S 控制，墙上有一个固定插座. 请把电路连接完好 .疑难点 1家庭电路的故障剖析1. 以下图的家庭电路中，闭合开关后灯泡不亮. 用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光 . 用测电笔检测 A 点时氖管发光，检测 B 点时氖管不发光 . 发生这一现象的原由可能是 ( )A. 灯泡短路B灯丝断了C. 开关接触不良D.插座短路2.某同学在家中改换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，当将另一只灯泡插入该灯座的瞬时，灯泡接口冒出火花，同时家中停电、保险丝烧断其原由是 ( )A. 灯座短路B.灯座断路C. 灯丝断了D.灯泡的接头短路疑难点 2动向电路的剖析与计算3.以下图的电路中，电源电压保持不变，闭合开关后，挪动滑动变阻器R1的滑片P，当电流表的示数变化范围为 1~1.3 A 时，电压表的示数变化了 3 V，则此过程中定值电阻 R2所耗费功率的变化范围是 ( )A. 3~3. 9W C. 3. 9~10W D.10~16. 9W4.如图甲所示电路，电源电压不变， R1是定值电阻， R2是滑动变阻器 . 闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表不数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中( )A. 电路总功率的最小值为 1.8 WB. 电路总功率的最大值为 5.4 WC. 定值电阻电功率的最小值为 1.35 WD. 定值电阻电功率的变化量为5.以下图，电源电压不变，灯泡L 标有“ 4 V 2 W ”字样， R0的阻值为 16Ω . 当 S1、 S2断开， S3闭合，滑片P 从 b 端滑到某一地点时，滑动变阻器R接入电路的电阻减小了8 Ω，此过程中电压表的示数由 3. 2 V变成4V.则:(1) 灯泡的电阻为Ω ; 灯泡正常工作时的电流为 A.(2) 电源电压和滑动变阻器的最大阻值各为多少?( 不考虑温度对灯丝电阻的影响)(3) 当 S 、 S 闭合， S 断开时，电路的最小功率是多少?( 切合电路操作规范要求 )1 2 3疑难点 3多挡位电热器计算6.下表为一台电烤箱的铭牌，其内部简化电路以下图， R1和 R2均为电热丝，则以下说法错误的选项是 ( )XX 牌电烤箱额定电压220V额定高温挡1100W功率低温挡440W电源频次50HzA. 电烤箱在高温挡正常工作 10 min 所耗费的电能是 6. 6 ×105 JB. 电路中 R1的阻值为 44 ΩC. 电路中 R2的阻值为 60ΩD. 电烤箱在低温挡正常工作时，R1耗费的电功率是176 W7. 如图 1 所示是某型号电热加湿器的原理图，以下表为其部分技术参数.R 、 R 为发热电1 2阻，且 R =3 R , S 为旋转型开关，1、 2、 3、4 为触点，经过旋转开关S 可实现“关” 、2 1“低挡”、“高挡”之间的变换( 低挡为小功率加热，高挡为大功率加热).额定电压220V高挡发热功率400W水箱容积3L合用面积2 20~40m(1)加湿器需在高挡加热，开关S 应旋转至触点什么地点 ?(2)求电阻 R1的阻值 ;(3)求加湿器处于低挡地点时的发热功率;(4) 如图 2 所示是某次使用加湿器工作30 min 的图像，请计算加湿器耗费的总电能.疑难点 4 电、热综共计算8. 小芳给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示. 足浴器某次正常工作时，加热功率为控制面板上发光指示灯所对应的功率，控制面板显示如图乙所示. 求 :(1)此时足浴器的工作电流 .( 计算结果保存一位小数 )(2)在足浴器中装入最大容量初温为25℃的水，将其加热到控制面板上显示的温度时，水所汲取的热量.[c水=4. 2× 103J/ ( kg·℃ )](3)上述加热过程用时 15 min, 该足浴器的热效率 .(4)整个加热过程中，水温降至 40℃时，足浴器自动加热至 45℃，水温随时间变化的图像如图丙所示. 当水温第一次达到45℃时，小芳开始给爷爷足浴 1 小时 . 求此次足浴给水加热耗费的电能.参照答案易错1. B2. 100 × 1053. D4. D5. 66. (1) 该电热水杯的额定功率为P额 =U 额 I 额 12V 5A=60W(2) 该电热水杯的电阻为R= U额=12V I 额5A当电热水杯的实质功率为 38. 4 W 时，由P=I2R得经过它的实质电流为PI== =4A R7.A8.9.13.以下图14.以下图疑难5.(2)当 S1、 S2断开， S3闭合，等效电路以下图由题意得：U UL1 R L +R0 +R R LU U L 2 R L +R0+R 8 R L即U①8 +16 +R 8U 4V②8 +16 +R 88结合①②，解得U=16V ， R=16(3) 当 S1、 S2闭合， S3断开时，等效电路以下图滑动变阻器接入电路的电阻最大时，电路的总功率最小，则P= U 2U 2 (16V) 2 (16V) 2 32WR 0R16 166. C7. (1) 由题图 1 知，开关 S 接“ 1、 2”时电路为断路、接“ 2、3”时两电阻串连，接“ 3、 4”2 时只有 R l 接入电路，电源电压必定，由P=U可知，接“ 2、3”时电阻最大，为低挡，R接“ 3、 4”时电阻最小，为高挡2 (2) 由题图 2 知，高挡功率P 高 =400W ，由 P=U可得 R 1 的阻值RR 1= U 2(220V) 2 =121P 高400W(3) 由题知， R 2= 3R 1，低挡发热功率U 2 U 2 (220V) 2P 低 ====100WR 1+R 24R 14 121(4) 由题图 2 知，工作 30 min 时，此中高挡加热 10 min ，低挡加热 20 min ，因此加湿器消耗的总电能W=W 高 +W 低 =P 高 t 高 +P 低 t 低 =400W 10 60s+100W 20 60s=3.6 105J8. (1) 足浴器的工作电流I=P500WU220V(2) 水温由 25℃升到 45℃时，，水所汲取的热量Q 吸 =c 水 m( t - t 0 )=4.2 103J/(kgg C)5kg(45 C 25 C)=4.2 105J(3) 上述加热过程用时 15 min ，耗费电能W=Pt 1 =500W15105J足浴器的热效率=Q 吸 =105J 93.3% （或 93%）105J(4) 方法一 : 第一次加热时间t 1= 15 min ，第二次加热时间15mint2 =4足浴 1 小时的加热次数60min4.4 (或4次余5 min) n=取 4 次足浴过程总加热时间t总 =15min+4 3.75min=30min给水加热耗费的电能W=Pt 总 =500W 30 60s=9 105 J方法二 : 足浴 1 小时的加热次数60minn'= 4.4 (或4次余5 min) 不加热的时间t'=4 10min+5min=45min足浴过程总加热时间t'总 =15min+60min45min=30min给水加热耗费的电能W=Pt '总500W 30 60s=9105J。
苏教版九年级物理下册第十五章电功和电热难点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、甲、乙两灯泡的I U关系如图所示，将甲、乙两灯泡串联，当通过甲灯的电流为0.3A时，乙灯泡消耗的电功率是（）A．1.2W B．0.9W C．1W D．3W2、下列数据中，最接近实际情况的是（）A．一节新干电池的电压约为2.5VB．普通家用台灯正常工作时的电流约为2AC．教室里吊扇的功率约为80WD．厨房里的电磁炉正常工作1h消耗的电能约为360J3、图所示的用电器中，利用电流热效应工作的是（）A．电烤箱B．电子钟C．榨汁机D．洗衣机4、小刚家的电路简化后如图所示，由该电路可知（）A．开关要串接在火线与灯泡L之间的B．电能表是用来直接测量用电器总功率的C．电路中的电视机和电冰箱正常工作时是串联的D．空气开关自动切断电路，一定是因为电路出现了短路5、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手与金属笔尖接触B．人体的安全电压不高于36VC．用电器的金属外壳接零线即可，不需要接地D．家庭电路中空气开关“跳闸”，一定是短路造成的6、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表7、甲、乙两只电热杯及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A．甲的电阻小于乙的电阻B．两电热杯均正常工作时，相同时间内消耗的电能一样多C．若将乙接在电压为110V的电路中，它的实际功率为250WD．若将两电热杯串联后接在电压为220V的电路中，相同时间内甲产生的热量较多8、下列家用电器中，主要利用电流热效应工作的是（）A．电风扇B．洗衣机C．电饭煲D．电冰箱9、如图所示的电路中电源电压恒为9V，小灯泡的铭牌上标有“6V 3W”的字样。
苏科版九年级物理下册第十五章《电功与电热》专题复习说课稿一、教材内容概述本章主要介绍了电功和电热这两个重要的概念。
首先，讲解了电功的概念、计算公式及相关数学运算方法；然后，着重介绍了电热效应的原理及与电功的关系；最后，通过一些实例引导学生掌握电功和电热相关的计算方法。
在本章的学习中，学生需要掌握电功和电热的概念、计算方法以及应用。
通过学习，学生将能够理解电能转化为热能的原理，了解电热效应在生活中的应用，并具备一定的计算能力。
二、教学目标1. 知识与技能目标•理解电功的概念，掌握电功计算方法；•理解电热效应的原理，了解电热效应在生活中的应用；•掌握电功和电热的计算方法，能够解决相关的计算问题。
2. 过程与方法目标•引导学生从实例中认识电功和电热的关系；•培养学生分析和解决问题的能力；•培养学生合作学习和交流的能力。
3. 情感态度与价值观目标•培养学生对物理科学的兴趣和好奇心；•培养学生的观察能力和分析能力；•培养学生的实践动手能力，培养学生创新思维。
三、教学重点与难点1. 教学重点•电功的概念和计算方法；•电热效应的原理及应用。
2. 教学难点•引导学生理解电热效应的原理；•通过实例引导学生灵活运用电功和电热的计算方法。
四、教学过程1. 导入与激发兴趣通过展示一个“给水壶烧水”的实例，引导学生思考：为什么电热水壶烧水需要一定的时间？为什么热水壶的外壁会变热？2. 知识讲解与理解2.1 电功的概念与计算方法•介绍电功的概念：电功是电流通过导体时，电流所做的功。
•讲解电功的计算方法：电功 = 电流× 电压× 时间。
2.2 电热效应的原理与应用•讲解电热效应的原理：当电流通过导体时，导体内部的电能会转化为热能，产生电热效应。
•展示电热效应在生活中的应用：电热水壶、电热毯等。
3. 计算方法的引导与实例分析3.1 引导学生掌握电功的计算方法•通过实际示例，引导学生求解电功问题。
•对不同情况下的电功进行分析和计算。
江苏省苏科版初二物理下学期第十五章电功和电热汇编之电能和电功一、单选题（本大题共14小题，共28.0分）1.下列关于电功与电功率说法正确的是（）A. 电功率表示消耗电能多少的物理量B. 电功率表示电流做功快慢的物理量C. 用电器的电功率越大，做功越多D. 通电时间长的用电器耗电一定多2.以下说法中正确的是（）。
A. kWh是电功率的单位，kW是电功的单位B. 电能表是测量用电器电功率的仪表C. 功率大的用电器，消耗的一定多D. 灯的亮度决定于灯的实际功率3.下列说法正确的是（）A. 只要电路两端有电压，电路中就一定有电流B. 电压表和电流表都能直接接在电源的两极C. 千瓦、千瓦时和焦耳都是电能的单位D. 消耗了多少电能，其意思就是说电流做了多少功4.在下列用电器中，利用电能转化为机械能的是( )A. 电饭锅B. 电风扇C. 电灯泡D. 电视机5.电能表测量的物理量是（）A. 电流B. 电压C. 电阻D. 电功6.将甲、乙两个用电器并联后接入电路，在相等的时间内，电流通过甲做功较多，则下列判断正确的是（）A. 甲是纯电阻B. 甲两端的电压高C. 通过甲的电流大D. 甲的电阻大7.下列仪器是用来测量电功的是（）A. 电流表B. 电压表C. 电能表D. 秒表8.下列关于电功和电功率说法中,不正确的是A. 用电器消耗的电能越多，电功率越大B. 功率是表示电流做功快慢的物理量C. 单位时间内，电流做功越多，电功率越大D. 千瓦时是电功的单位，千瓦是电功率的单位9.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多10.下列关于电能、电功、电功率的一些说法中正确的是( )A. 用电器消耗的功率越大，则电流做功越快B. 用电器消耗的电功率越小，则电流做的功就越少C. 千瓦和千瓦时都是电功率的单位D. 电能表是测量电功率的仪表11.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A. LED灯应用了半导体材料B. LED灯主要是将电能转化为内能C. 单只LED灯工作电压是220VD. 灯带中一只LED灯断路后其他灯还亮12.电能表是测量（）A. 电压的仪表B. 电流的仪表C. 电功的仪表D. 电阻的仪表13.关于电能和电功率下列说法正确的是( )A. 用电器消耗的电能越多，其功率越大B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率越小D. 千瓦时是电功率的单位，千瓦是电功的单位14.下列家用电器中，主要将电能转化为机械能的是（）A. 电风扇B. 电暖气C. 电饭煲D. 电池充电器二、多选题（本大题共2小题，共6.0分）15.下列说法正确的是A. 大量电荷的移动形成电流B. 电路两端有电压，电路中可能没有电流C. 电功率是表示电流做功快慢的物理量D. 电流做功的过程就是将其他形式的能转化为电能的过程16.一支标有“220V 200W”的电烙铁，为使电烙铁正常工作时的电功率为200W，而在不工作时电烙铁的电功率为50W，使之不会完全冷却。
电压：220V电流规格：2.5（10）A 频率：50 Hz电能表常数。
丝虹（_戏上第12课时“电功和电热”复习（一）一、 电功1. 电流做功的过程中，伴随着电能向其他 的转化，电流做了多少功就消耗了多少 能.2. 计算电功的公式为：W==（普遍适用公式）；由欧姆定律可推出： W==（只适用于纯电阻电路）.3. 电功的国际单位是,电功的实用单位是,也就是日常生活中所 说的"度”.它们的换算关系是：lkW ・h=度=J. 二、 电能表电能表是测量 _________ 的仪表.如图所示是家用电能表的铭牌，其中： ⑴“220 V”表示该电能表应接在电压为 V 的电路上；“2.5 A“表不; “10A”表不； 它可以用在总功率为 W 的用电器同时工作的家 庭电路上.（2） “ 1920 r / （kW ・h ）”表示电路中用电器每消耗 的电能，电能表的转盘转过. 三、 电热1. 电流的热效应：由于导体有,所以当有电流通过时，导体会发热，将电能转化为 能.2. 焦耳定律的内容：电流通过导体时产生的热量与 成正比，与导体的 成正比，与 成正比.其数学表达式是.在纯电阻电路中，电流做的功全部用来产生热量，即Q=W,结合欧姆定律可推出另外两个计算电热的公式 是 Q=Pt==o3. 电热器是利用电流的 来工作的加热设备.在电热器中，电功（大 于/等于/小于）电热；在其他电路中，电功（大于/等于/小于）电热. 同步练习1. 电烙铁是电器修理中的重要工具，使用中它把电能转化为 能；给手机电池 充电时，主要将电能转化为 能.2. 手机、数码相机等常用充电电池作为电源.如图所示是某手机电池的铭牌，观察可知， 该电池的电压是 V,它充足电后储存的电能是 J.A.B.C.D . 因为煤油有比较小的比3.小丽家新安装了一个如图所示的电能表，从表盘上可知，电路中允回许接入用电器的最大总功率为w.为了证明这只电能表的|]准确性，小丽断开家中其他用电器.只让一个200 W的电热杯正常工fWWi作，她在3 min里记下转盘转了24 r.说明这只电能表的计数（偏大/准确/偏小）。
第十五章《电功和电热》易错疑难易错点1 电能表的使用1. 如图是单相电子电能表，关于它的技术参数和作用，下列叙述正确的是( )A.电能表是测量电功率的仪表B.图中“50 Hz”表示电能表适用的交流电频率C.图中“5A”表示允许在短时间内通过电能表的最大电流D.图中“3 200 imp/(kW•h)”表示每消耗1kW·h电能，电能表的转盘转3 200转2. 小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电度.他只让一电水壶工作，发现10分钟内该电能表转盘转过了600转，这10分钟内电水壶消耗的电能是 J.易错点2 对电功和电功率的理解3. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功4. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快易错点3 对额定功率和实际功率的理解5. 甲、乙两灯分别标有“10V 5W”“6V 1.8W”字样，将它们串联在12 V的电路中都能发光，甲灯的实际电压是 V，乙灯的实际功率是 W.(设灯丝电阻不随温度变化)6. 如图所示是一种车载电热水杯，使用时把它接在汽车的电源输出接口上，打开电源开关即可使用，已知汽车所提供的12 V电压为它的额定电压，它正常工作时电流为5 A.(1)求该电热水杯的额定功率;(2)某次使用时,由于汽车蓄电池的电压偏低，电热水杯的实际功率仅为38. 4 W，求此时通过它的电流.易错点4 有关电功率的图像问题7. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W8. 如图甲所示是某同学探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示根据图乙可知，反映电源的总功率P U随电流I变化的关系图线是 (填“a”“b”或“c”)，滑动变阻器R消耗的最大电功率为 W.易错点5 有关电功率的比值问题9. 如图所示，闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2所消耗的电功率P1和P2的比值为( )A.5: 1B. 1:5C. 4: 4D. 1:410. 标有“220 V 40”和“220 V 20 W”的两个用电器，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.l:2B.4:1C.2:1D.1:411. 如图所示的电路中，电源电压保持不变.闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2: l，此时R2的功率为P1;再次移动滑片，使电压表V1示数与电压表V2示数之比为1:2，此时R2的功率为P2，则P1: P2为( )A. 1:4B.1:2C.1:1D. 4:1易错点6 家庭电路的组成及各元件的连接12. 如图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光13. 请在图中连接家庭电路的电路图.要求:L1、L2并联，开关s控制两盏灯.14. 如图所示的家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座.请把电路连接完整.疑难点1 家庭电路的故障分析1. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了C.开关接触不良D.插座短路2. 某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，当将另一只灯泡插入该灯座的瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断其原因是( )A.灯座短路B.灯座断路C.灯丝断了D.灯泡的接头短路疑难点2 动态电路的分析与计算3. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3~3. 9WB. 3~5.07WC. 3. 9~10WD.10~16. 9W4. 如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器.闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表不数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中( )A.电路总功率的最小值为1.8 WB.电路总功率的最大值为5.4 WC.定值电阻电功率的最小值为1.35 WD.定值电阻电功率的变化量为4. 05 W5. 如图所示，电源电压不变，灯泡L标有“4 V 2 W”字样，R0的阻值为16Ω.当S1、S2断开，S3闭合，滑片P从b端滑到某一位置时，滑动变阻器R接入电路的电阻减小了8Ω，此过程中电压表的示数由3. 2 V变为4V.则:(1)灯泡的电阻为 Ω; 灯泡正常工作时的电流为 A. (2)电源电压和滑动变阻器的最大阻值各为多少? (不考虑温度对灯丝电阻的影响)(3)当S 1、S 2闭合，S 3断开时，电路的最小功率是多少?(符合电路操作规范要求)疑难点3 多挡位电热器计算6. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝，则下列说法A.电烤箱在高温挡正常工作10 min 所消耗的电能是6. 6×105J B.电路中R 1的阻值为44 Ω C.电路中R 2的阻值为60ΩD.电烤箱在低温挡正常工作时，R 1消耗的电功率是176 W7. 如图1所示是某型号电热加湿器的原理图，如下表为其部分技术参数.R 1、R 2为发热电阻，且R 2=3 R1, S为旋转型开关，1、2、3、4为触点，通过旋转开关S 可实现“关”、“低挡”、“高挡”之间的转换(低挡为小功率加热，高挡为大功率加热).(1)加湿器需在高挡加热，开关S 应旋转至触点什么位置? (2)求电阻R 1的阻值;(3)求加湿器处于低挡位置时的发热功率;(4)如图2所示是某次使用加湿器工作30 min 的图像，请计算加湿器消耗的总电能.疑难点4 电、热综合计算8. 小芳给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示.足浴器某次正常工作时，加热功率为控制面板上发光指示灯所对应的功率，控制面板显示如图乙所示.求:(1)此时足浴器的工作电流.(计算结果保留一位小数)(2)在足浴器中装入最大容量初温为25℃的水，将其加热到控制面板上显示的温度时，水所吸收的热量.[c 水=4. 2×103J/ ( kg ·℃)] (3)上述加热过程用时15 min,该足浴器的热效率.(4)整个加热过程中，水温降至40℃时，足浴器自动加热至45℃，水温随时间变化的图像如图丙所示.当水温第一次达到45℃时，小芳开始给爷爷足浴1小时.求这次足浴给水加热消耗的电能.参考答案易错 1. B2. 100 7.2×1053. D4. D5. 6 1.86. (1)该电热水杯的额定功率为P =U I 12V 5A=60W =⨯额额额 (2) 该电热水杯的电阻为U 12VR===2.4I 5AΩ额额 当电热水杯的实际功率为38. 4 W 时，由2P=I R 得通过它的实际电流为 7. A8. a 2.259. C 10. A 11. C 12.C 13. 如图所示14. 如图所示疑难1. B2. D3. D4. A5. (1)8 0.5(2)当S 1、S 2断开，S 3闭合，等效电路如图所示由题意得：1L L 0LU UR +R +R R =2L L 0LU UR +R +R 8R =-Ω 即U 3.2V8+16+R 8=ΩΩΩ①U 4V8+16+R 88=ΩΩ-ΩΩ②联合①②，解得U=16V ，R=16Ω(3)当S 1、S 2闭合，S 3断开时，等效电路如图所示滑动变阻器接入电路的电阻最大时，电路的总功率最小，则22220U U (16V)(16V)P=32W R R 1616+=+=ΩΩ6. C7. (1)由题图1知，开关S 接“1、2”时电路为断路、接“2、3”时两电阻串联，接“3、4”时只有R l 接入电路，电源电压一定，由2U P=R可知，接“2、3”时电阻最大，为低挡，接“3、4”时电阻最小，为高挡(2)由题图2知，高挡功率P =400W 高，由2U P=R可得R 1的阻值22U (220V)R ==121P 400W=Ω1高(3)由题知，R 2= 3R 1，低挡发热功率222121U U (220V)P ====100W R +R 4R 4121⨯Ω低(4)由题图2知，工作30 min 时，其中高挡加热10 min ，低挡加热20 min ，所以加湿器消耗的总电能W=W +W =P t +P t 低低低高高高5=400W 1060s+100W 2060s=3.610J ⨯⨯⨯⨯⨯8. (1)足浴器的工作电流P 500W I=2.3A U 220=≈V(2)水温由25℃升到45℃时，，水所吸收的热量350Q =c m t t =4.210J/(kg C)5kg (45C 25C)=4.210J ⨯︒⨯⨯︒-︒⨯g 吸水(-)(3)上述加热过程用时15 min ，消耗电能51W=Pt =500W 1560s=4.510J ⨯⨯⨯足浴器的热效率55Q 4.210J==93.3%W 4.510Jη⨯≈⨯吸（或93%） (4)方法一:第一次加热时间t 1= 15 min ，第二次加热时间215mint==3.75mi4足浴1小时的加热次数60minn= 4.410min+3.75min≈ (或4次余5 min) 取4次足浴过程总加热时间t=15min+4 3.75min=30min⨯总给水加热消耗的电能5W=Pt=500W3060s=910J⨯⨯⨯总方法二:足浴1小时的加热次数60minn'= 4.410min+3.75min≈(或4次余5 min) 不加热的时间t'=410min+5min=45min⨯足浴过程总加热时间't=15min+60min45min=30min-总给水加热消耗的电能'5W=Pt500W3060s=910J=⨯⨯⨯总。
